建筑幕墙热工计算

第八部分石材幕墙热工性能计算一、幕墙结构基本参数1 单元参数：幕墙的结构组成如下：第1层材料为：花岗石，厚度为：30mm，导热系数为：3.49W/m·K；第2层材料为：保温岩棉，厚度为：65mm，导热系数为：0.04W/m·K；第3层材料为：墙体，厚度为：200mm，导热系数为：0.76W/m·K；二、幕墙保温计算1 设计依据采用冬季计算标准条件，依据《公共建筑节能设计标准》的表4.2.2-1、表4.2.2-2、表4.2.2-3、表4.2.2-4、表4.2.2-5及其它相关规定。

2 围护结构的传热阻计算围护结构的传热阻应按下式计算（根据《民用建筑热工设计规范》 GB 50176-93）：R0＝RI＋R＋Re式中： R--围护结构的传热阻m2·k/W；RI--内表面换热阻m2·k /W；Re--外表面换热阻m2·k /W；R --围护结构热阻m2·k /W；R空气--空气间层热阻m2·k /WR＝R面板＋R墙＋R保温＋R空气＝δ面板／λ面板＋δ墙／λ墙＋δ保温／λ保温＋R空气＝30／(1000×3.49)＋200／(1000×0.76)＋65／(1000×0.04)＋0.13 ＝2.027 m2·k /W；其中：δ面板、δ墙、δ保温--分别为幕墙面板、内装墙体和保温材料层的厚度（mm ） ； λ面板、λ墙、λ保温--分别为幕墙面板、墙体和保温材料层的导热系数，W ／m ·k ；则R 0＝R I ＋R ＋R e＝0.11＋2.027＋0.04 ＝2.178 m 2·k /W3 U 值计算U ：围护结构的传热系数(W/(m 2·K)) U=1/2.178=0.46 < 0.49W / m 2·k 所以石材幕墙保温性能满足要求。

梅沟营建筑幕墙热工性能计算书项目编号：计算人：审核人：设计单位：创建时间：2014年2月20日计算软件：粤建科MQMC建筑幕墙门窗热工性能计算软件软件版本：2012正式版软件开发单位：广东省建筑科学研究院目录1 概述 (4)1.1 工程概况 (4)1.2 本工程热工性能计算项目 (4)2 计算依据 (4)2.1 相关标准及参考文件 (4)2.2 计算软件 (5)3 计算边界条件 (5)3.1 工程所在地气象参数 (5)3.2 热工性能计算边界条件 (6)4 门窗设计概况 (6)4.1 门窗单元设计介绍 (7)4.2 门窗标准节点设计 (7)4.3 门窗材料物理性能 (8)4.3.1 门窗玻璃 (8)4.3.2 铝型材 (9)4.3.3 遮阳措施................................................................................................ 错误!未定义书签。

5 玻璃光学热工性能计算 (9)5.1 玻璃光学热工性能计算一般规定 (9)5.2 玻璃光学热工性能计算原理 (9)5.2.1 单片玻璃光学热工性能 (9)5.2.2 多层玻璃光学热工性能 (11)5.2.3 玻璃系统的热工参数 (14)5.3 玻璃光学热工性能计算 (16)6 门窗框传热计算 (17)6.1 门窗框节点选取 (17)6.2 框传热计算原理 (17)7 门窗热工性能计算 (19)7.1 整樘窗热工计算原理 (19)7.2.1 东朝向幅面 (21)7.2.1.1 开启扇热工性能计算 (22)8 门窗结露性能计算 (29)8.1 幕墙结露性能计算原理 (29)8.1.1 一般规定 (29)8.1.2 结露性能计算 (30)8.2 幕墙结露性能计算 (30)8.2.1 开启扇结露性能计算（1类计算条件） (31)8.2.1.1 第1类环境条件 (31)9 门窗热工性能汇总 (33)（1）面板计算结果汇总表 (33)（2）各朝向门窗热工计算结果汇总表 (33)（3）门窗结露计算结果汇总表 (34)10 结论 (34)附件A 框二维传热计算图 (35)1 概述1.1 工程概况1.2 本工程热工性能计算项目（1）玻璃系统光学热工性能计算；（2）框二维传热有限元分析计算；（3）幕墙幅面热工性能计算；2 计算依据2.1 相关标准及参考文件《建筑门窗玻璃幕墙热工计算规程》JGJ/T 151-2008；《民用建筑热工设计规范》GB 50176-1993等。

外装饰结构热工性能设计计算书设计：校对：审核：批准：年月日目录1 计算引用的规范、标准及资料 (1)2 计算中采用的部分条件参数及规定 (1)2.1 计算所采纳的部分参数 (1)2.2 规范GB50189-2005《公共建筑节能设计标准》的部分规定 (2)3 幕墙系统结构基本参数 (5)3.1 地区参数： (5)3.2 建筑参数： (5)3.3 环境参数 (5)3.4 单元参数 (6)3.5 框传热系数相关参数 (6)4 玻璃的传热系数U值的计算 (6)4.1 计算基础及依据 (6)4.2 室外表面换热系数 (7)4.3 室内表面换热系数 (7)4.4 多层玻璃系统材料的固体热阻 (8)4.5 多层玻璃系统内部气体间层的热阻 (8)5 幕墙系统框的传热系数U值的计算 (10)5.1 框的传热系数U f (10)5.2 幕墙框与玻璃结合处的线传热系数ψ (13)6 幕墙系统整体的传热系数U值 (14)7 太阳光透射比及遮阳系数计算 (15)7.1 太阳光总透射比g t (15)7.2 幕墙系统计算单元的遮阳系数 (16)7.3 幕墙系统计算单元可见光透射比计算 (16)8 结露计算 (17)8.1 水表面的饱和水蒸气压计算 (17)8.2 在空气相对湿度f下，空气的水蒸气压计算 (17)8.3 空气的结露点温度计算 (17)8.4 幕墙系统玻璃内表面的计算温度 (17)8.5 结露性能评价 (18)建筑幕墙系统热工设计计算书1 计算引用的规范、标准及资料《建筑幕墙》 GB/T21086-2007 《民用建筑热工设计规范》 GB50176-93《公共建筑节能设计标准》 GB50189-2005《严寒和寒冷地区居住建筑节能设计标准》 JGJ26-2010《夏热冬冷地区居住建筑节能设计标准》 JGJ134-2010《夏热冬暖地区居住建筑节能设计标准》 JGJ75-2003《居住建筑节能设计标准意见稿》 [建标2006-46号] 《建筑门窗玻璃幕墙热工计算规程》 JGJ/T151-2008 《建筑玻璃应用技术规程》 JGJ113-2009《玻璃幕墙光学性能》 GB/T18091-2000 《建筑玻璃可见光、透射比等以及有关窗玻璃参数的测定》GB/T2680-94《建筑节能工程施工质量验收规范》 GB50411-2007 《居住建筑节能检测标准》 JGJ/T132-2009 《公共建筑节能改造技术规范》 JGJ176-2009《公共建筑节能检测标准》 JGJ/T177-2009 《既有居住建筑节能改造技术规程》 JGJ129-2000《节能建筑评价标准》 GB/T50668-2011 《建筑幕墙工程技术规范》 DGJ08-56-20122 计算中采用的部分条件参数及规定2.1计算所采纳的部分参数按《建筑门窗玻璃幕墙热工计算规程》JGJ/T151-2008采用(1)冬季标准计算条件应为：室内空气温度：Tin=20℃；室外空气温度：Tout=-20℃；室内对流换热系数：hc,in=3.6W/(m2·K)；室外对流换热系数：hc,out=16W/(m2·K)；室内平均辐射温度：Trm,in =Tin室外平均辐射温度：Trm,out =Tout太阳辐射照度：Is=300W/m2；(2)夏季标准计算条件应为：室内空气温度：Tin=25℃；室外空气温度：Tout=30℃；室内对流换热系数：hc,in=2.5W/(m2·K)；室外对流换热系数：hc,out=16W/(m2·K)；室内平均辐射温度：Trm,in =Tin室外平均辐射温度：Trm,out =Tout太阳辐射照度：Is=500W/m2；(3)计算传热系数应采用冬季标准计算条件，并取Is=0W/m2；(4)计算遮阳系数、太阳光总透射比应采用夏季标准计算条件；(5)结露性能计算的标准边界条件应为：室内环境温度：20℃；室内环境湿度：30%，60%；室外环境温度：0℃，-10℃，-20℃(6)框的太阳光总透射比gf应采用下列边界条件：qin =α·Isα：框表面太阳辐射吸收系数；Is：太阳辐射照度(W/m2)；qin：框吸收的太阳辐射热(W/m2)；2.2规范GB50189-2005《公共建筑节能设计标准》的部分规定(1)结构所在的建筑气候分区应该按下面表格取用。

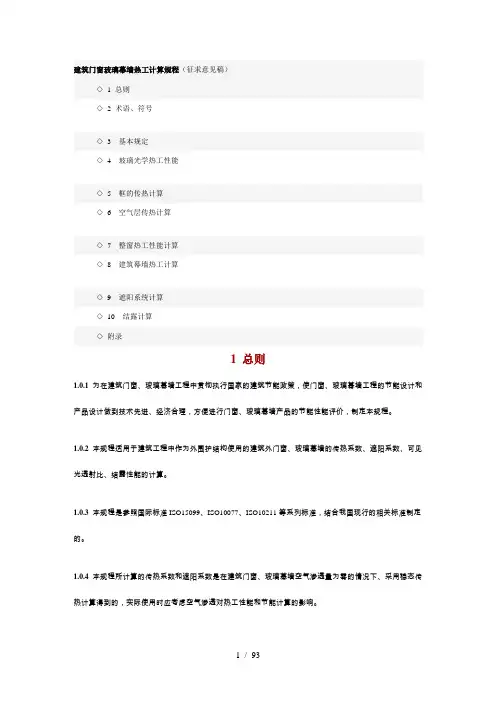

建筑门窗玻璃幕墙热工计算规程（征求意见稿）◇ 1 总则◇ 2 术语、符号◇3基本规定◇4玻璃光学热工性能◇5框的传热计算◇6空气层传热计算◇7整窗热工性能计算◇8建筑幕墙热工计算◇9遮阳系统计算◇10结露计算◇附录1 总则1.0.1为在建筑门窗、玻璃幕墙工程中贯彻执行国家的建筑节能政策，使门窗、玻璃幕墙工程的节能设计和产品设计做到技术先进、经济合理，方便进行门窗、玻璃幕墙产品的节能性能评价，制定本规程。

1.0.2本规程适用于建筑工程中作为外围护结构使用的建筑外门窗、玻璃幕墙的传热系数、遮阳系数、可见光透射比、结露性能的计算。

1.0.3本规程是参照国际标准ISO15099、ISO10077、ISO10211等系列标准，结合我国现行的相关标准制定的。

1.0.4本规程所计算的传热系数和遮阳系数是在建筑门窗、玻璃幕墙空气渗透量为零的情况下、采用稳态传热计算得到的，实际使用时应考虑空气渗透对热工性能和节能计算的影响。

1.0.5实际工程所用建筑门窗、玻璃幕墙的室内外热工计算条件应符合相应的建筑热工设计标准和建筑节能设计标准。

1.0.6建筑门窗、玻璃幕墙所用材料的热工计算参数除使用本规程给出的参数外，还应符合其它强制性的热工设计标准和建筑节能设计标准的相关规定。

实际工程中所使用材料的热工参数应按照相应材料的实际参数选取。

2 术语、符号2.1 术语2.1.1夏季标准计算条件standard summer environmental condition用于门窗或幕墙产品设计、性能评价热工性能参数计算的夏季标准热工计算环境条件。

2.1.2冬季标准计算条件standard winter environmental condition用于门窗或幕墙产品设计、性能评价热工性能参数计算的冬季标准热工计算环境条件。

2.1.3传热系数（U）thermal transmittance门窗或幕墙两侧环境温度差为1℃时，在单位时间内通过单位面积围护结构的传热量。

**************幕墙设计热工计算书(一)本计算概况：气候分区：夏热冬冷地区工程所在城市：无锡传热系数限值：≤2.10 (W/(m2.K))遮阳系数限值(东、南、西向/北向)：≤0.40(二)参考资料：《严寒和寒冷地区居住建筑节能设计标准》 JGJ26 -2010《夏热冬冷地区居住建筑节能设计标准》JGJ/T134-2010《民用建筑热工设计规范》GB50176-93《公共建筑节能设计标准》GB50189-2005《公共建筑节能设计标准》DBJ 01-621-2005《居住建筑节能设计标准》DBJ 01-602-2004《建筑玻璃应用技术规程》JGJ 113-2009《建筑门窗玻璃幕墙热工计算规程》JGJ/T 151-2008《建筑门窗幕墙热工计算及分析系统(W-Energy3.0)》(三)计算基本条件：1.计算实际工程所用的建筑门窗和玻璃幕墙热工性能所采用的边界条件应符合相应的建筑设计或节能设计标准。

2.设计或评价建筑门窗、玻璃幕墙定型产品的热工参数时，所采用的环境边界条件应统一采用规定的计算条件。

3.以下计算条件可供参考：(1)各种情况下都应选用下列光谱：S(λ)：标准太阳辐射光谱函数（ISO 9845-1）；D(λ)：标准光源（CIE D65，ISO 10526）光谱函数；R(λ)：视见函数（ISO/CIE 10527）。

(2)冬季计算标准条件应为：室内空气温度 Tin=20 ℃室外空气温度 Tout=-20 ℃室内对流换热系数 hc,in=3.6 W/(m2.K)室外对流换热系数 hc,out=16 W/(m2.K)室内平均辐射温度 Trm,in =Tin室外平均辐射温度 Trm,out =Tout太阳辐射照度 Is =300 W/m2(3)夏季计算标准条件应为：室内空气温度 Tin=25 ℃室外空气温度 Tout=30 ℃室内对流换热系数 hc,in=2.5 W/(m2.K)室外对流换热系数 hc,out=16 W/(m2.K)室内平均辐射温度 Trm,in=Tin室外平均辐射温度 Trm,out=Tout太阳辐射照度 Is=500 W/m2(4)计算传热系数应采用冬季计算标准条件，并取Is= 0 W/m2。

目录第一章工程概况____________________________________________ 2 第二章计算依据____________________________________________ 3 第三章主要材料及计算参数__________________________________ 4一、主要材料及热工参数__________________________________ 4二、基本参数____________________________________________ 4 第四章双层幕墙热工计算____________________________________ 6一、夏季工况下的玻璃幕墙热工计算________________________ 6二、冬季工况下的玻璃幕墙热工计算_______________________ 25 第五章结论______________________________________________ 36一、双层幕墙热工性能结论_______________________________ 36二、双层幕墙的舒适性优势_______________________________ 38第一章工程概况本项目的幕墙由双层幕墙（塔楼）、穿孔铝板幕墙、点式幕墙、铝单板幕墙、全玻璃幕墙、明框玻璃幕墙等多种幕墙组成。

本工程的双层幕墙为主动式双层幕墙：主动式双层幕墙内外两层玻璃之间的空间与室内的空气相连，通过机械通风装置在两层幕墙中间形成负压，然后再排出房间。

可以使得室温与玻璃内表面的温差降至最低，从而提高建筑内有效的使用面积。

此外，主动式双层幕墙系统可以大幅度降低噪音，同时可以阻挡室外严重的大气污染及沙尘暴。

本工程双层幕墙分布于东西两栋塔楼（一至三层为裙楼），东塔17层，层高如下：4-11层（3.8m）、12-15层（7.0m）、16层（ 8.1m）、17层（3.6m），西塔16层，层高如下：4-9层（3.8m）、10-14层（7.0m）15层（8.1m）、16层（3.6m）.第二章计算依据1.业主提供的招标图纸及技术要求；2.本公司设计的幕墙投标方案图；3.《采暖通风与空气调节设计规范》(GB 50019-2003)；4.《民用建筑热工设计规范》(GB 50176-2016)；5.《建筑玻璃应用技术规程》(JGJ 113-2015)；6.《全国民用建筑工程设计技术措施——暖通空调·动力》；7.《空气调节设计手册》中国建筑工业出版社；8.《高层建筑空调与节能》同济大学出版社；9.《空气调节的科学基础》中国建筑工业出版社。

幕墙热工计算一、计算依据：《民用建筑热工设计规范》GB50176-93《公共建筑节能设计标准》GB50189-2005二、建筑体型系数体型系数：A区为0.102；B区为0.102；三、窗墙比A区东立面：0.58；A区南立面：0.58A区西立面：0.51A区北立面：0.46B区东立面：0.58B区南立面：0.58B区西立面：0.51B区北立面：0.46由于A、B两个区各个立面的窗墙比和建筑体形系数都一样，所以选A区一栋楼作为幕墙的热工计算考虑。

按照《公共建筑节能设计标准》GB50189-2005表4.2.2-4规定：常州属于夏热冬冷地区；非透明幕墙 K≤1；透明幕墙（窗）：东立面0.5＜窗墙比≤0.7，K≤2.5，SC≤0.40；南立面 0.5＜窗墙比≤0.7，K≤2.5，SC≤0.40；西立面 0.5＜窗墙比≤0.7，K≤2.5，SC≤0.40；北立面 0.4＜窗墙比≤0.5，K≤2.8，SC≤0.55；四、非透明幕墙热工分析1、钢筋混凝土剪力墙外挂石材幕墙主体建筑的剪力墙根据结构需要厚度不等，现选取厚度最小处200mm 计算；石材为25mm厚花岗岩；详见节点图传热系数K=1/R=1/1.7352=0.58≤1符合要求！2、钢筋混凝土梁外挂玻璃幕墙主楼半隐框玻璃幕墙，钢筋混凝土梁厚度取最小值200mm,玻璃为6LOW-E+12A+6mm厚中空钢化玻璃，内设40mm 聚苯板；详见节点图传热系数K=1/R=1/2.134=0.47≤1 符合要求!2、铝板幕墙主体建筑的剪力墙根据结构需要厚度不等，现选取厚度最小处200mm 计算；铝板采用4mm 厚复合板； 详见节点图传热系数K=1/R=1/1。

728=0。

58≤1 符合要求！4、铝单板幕墙主体建筑的剪力墙根据结构需要厚度不等，现选取厚度最小处200mm 计算；铝板采用3mm 厚铝单板 详见节点图传热系数K=1/R=1/1.701=0.59≤1 符合要求！五、透明幕墙热工分析（一）、计算参数： 1、玻璃选用：2、铝合金型材：建筑幕墙外露明框均采用穿条式隔热型材； 1）、52系列铝合金隔热窗：断热条的导热系数＜0.3 W/m.K 。

《建筑门窗幕墙热工计算规程》JGJ/T 151—2008修订对照表（方框部分为删除内容，下划线部分为增加内容）s in outhh + 璃室内表面室外表面s inouth h +内表面换外表面换7.1.2 计算框的传热系数U f 时应符合下列规定：1 框的传热系数U f 应在计算窗或幕墙的某一框截面的二维热传导的基础上获得；2 在框的计算截面中，应用一块导热系数 λ=0.03［W/(m K)］的板材替代实际的玻璃（或其他镶嵌板），板材的厚度等于所替代面板的厚度，嵌入框的深度按照实际尺寸，可见部分的板材宽度b p 不应小于200mm （图7.1.2）；图7.1.2 框传热系数计算模型示意图3 在室内外计算条件下，用二维热传导计算软件计算流过图示截面的热流q w ，并应按下式整理：()pf out n,in n,p p f fW )(b b T T b U b Uq +-⋅⋅+⋅=（7.1.2-1）fpp D 2f f b b U L U ⋅-=（7.1.2-2）()outn,in n,p f W D2f T T b b q L -+=（7.1.2-3） 式中 U f ——框的传热系数[Ｗ/(m 2 K)]； 7.1.2 计算框的传热系数U f 时应符合下列规定：1 框的传热系数U f 应在计算窗或幕墙的某一框截面的二维热传导的基础上获得；2 在框的计算截面中，应用一块导热系数 λ=0.03［W/(m K)］的板材替代实际的玻璃（或其他镶嵌板），板材的厚度等于所替代面板的厚度，嵌入框的深度按照实际尺寸，可见部分的板材宽度b p 不应小于200mm （图7.1.2）；图7.1.2 框传热系数计算模型示意图3 在室内外计算条件下，用二维热传导计算软件计算流过图示截面的热流q w ，并应按下式整理：()pf out n,in n,p p f fW )(b b T T b U b Uq +-⋅⋅+⋅=（7.1.2-1）fpp D2f f b b U L U ⋅-=（7.1.2-2）()outn,in n,p f W D2f T T b b q L -+=（7.1.2-3）式中：U f ——框的传热系数[Ｗ/(m 2 K)]；7.1.3 框与面板接缝传热系数计算模型示意图2 用二维热传导计算程序，计算在室内外标准条件下流过图示截面的热流qψ，qψ应按下式整理：()对值大于水平表面之间的温度差的绝对值，7.4.9 转换后空腔的热流方向应由空腔的垂直和水平表面之间温差来确定（图7.4.9），并应符合下列规定：1如果空腔垂直表面之间温度差的绝对值大于水平表面之间温度差的绝对值，即rt lf tp boT T T T-≥-时，热流方向是水平的；2如果空腔水平表面之间温度差的绝对值大于垂直表面之间温度差的绝对值时，热流方向应按下列规定确定：1）空腔顶部水平表面温度小于空腔底部水平表面温度，即rt lf tp boT T T T-<-，tp boT T<时，热流方向为向上；2）空腔顶部水平表面温度大于空腔底部水平表面温度，即rt lf tp boT T T T-<-，tp boT T>时，热流方向为向下。

某工程幕墙窗热工计算书计算:校核:审核:XXXXXXXX二〇一七年四月十八日目录第一部分、概述 (4)一、工程概况 (4)二、计算依据 (4)三、计算边界条件 (4)四、幕墙窗大样图 (5)第二部分、幕墙窗热工计算 (10)一、玻璃模型热工分析 (10)1、热工分析基本信息 (10)2、热工分析模型信息 (10)3、热工分析温度分布图 (11)4、热工分析U值计算 (12)5、热工分析热流分布 (12)二、层间面板热工分析 (12)1、热工分析基本信息 (12)2、热工分析模型信息 (13)3、热工分析温度分布图 (14)4、热工分析U值计算 (14)5、热工分析热流分布 (14)三、RD-01节点模型热工有限元分析计算 (15)1、热工分析基本信息 (15)2、热工分析模型信息 (16)3、热工分析温度分布图 (18)4、热工分析U值计算 (19)5、热工分析热流分布 (20)6、框与玻璃系统(或其他镶嵌板)接缝的线传热系数计算说明 (21)7、线传热系数计算模型温度分布图 (23)8、线传热系数计算模型热流向量图 (23)9、框与玻璃系统(或其他镶嵌板)接缝的线传热系数计算 (24)四、RD-02节点模型热工有限元分析计算 (25)1、热工分析基本信息 (25)2、热工分析模型信息 (26)3、热工分析温度分布图 (27)4、热工分析U值计算 (27)5、热工分析热流分布 (28)6、框与玻璃系统(或其他镶嵌板)接缝的线传热系数计算说明 (29)7、线传热系数计算模型温度分布图 (30)8、线传热系数计算模型热流向量图 (31)9、框与玻璃系统(或其他镶嵌板)接缝的线传热系数计算 (31)五、RD-03节点模型热工有限元分析计算 (32)1、热工分析基本信息 (32)2、热工分析模型信息 (34)3、热工分析温度分布图 (34)4、热工分析U值计算 (35)5、热工分析热流分布 (36)6、框与玻璃系统(或其他镶嵌板)接缝的线传热系数计算说明 (36)7、线传热系数计算模型温度分布图 (38)8、线传热系数计算模型热流向量图 (38)9、框与玻璃系统(或其他镶嵌板)接缝的线传热系数计算 (38)六、RD-04节点模型热工有限元分析计算 (39)1、热工分析基本信息 (39)2、热工分析模型信息 (41)3、热工分析温度分布图 (42)4、热工分析U值计算 (42)5、热工分析热流分布 (43)6、框与玻璃系统(或其他镶嵌板)接缝的线传热系数计算说明 (44)7、线传热系数计算模型温度分布图 (45)8、线传热系数计算模型热流向量图 (46)9、框与玻璃系统(或其他镶嵌板)接缝的线传热系数计算 (46)七、RD-05节点模型热工有限元分析计算 (47)1、热工分析基本信息 (47)2、热工分析模型信息 (49)3、热工分析温度分布图 (51)4、热工分析U值计算 (52)5、热工分析热流分布 (53)6、框与玻璃系统(或其他镶嵌板)接缝的线传热系数计算说明 (54)7、线传热系数计算模型温度分布图 (56)8、线传热系数计算模型热流向量图 (57)9、框与玻璃系统(或其他镶嵌板)接缝的线传热系数计算 (58)八、RD-06节点模型热工有限元分析计算 (59)1、热工分析基本信息 (59)2、热工分析模型信息 (61)3、热工分析温度分布图 (63)4、热工分析U值计算 (64)5、热工分析热流分布 (65)6、框与玻璃系统(或其他镶嵌板)接缝的线传热系数计算说明 (66)7、线传热系数计算模型温度分布图 (68)8、线传热系数计算模型热流向量图 (69)9、框与玻璃系统(或其他镶嵌板)接缝的线传热系数计算 (70)九、RD-07节点模型热工有限元分析计算 (71)1、热工分析基本信息 (71)2、热工分析模型信息 (72)3、热工分析温度分布图 (73)4、热工分析U值计算 (73)5、热工分析热流分布 (74)6、框与玻璃系统(或其他镶嵌板)接缝的线传热系数计算说明 (75)7、线传热系数计算模型温度分布图 (76)8、线传热系数计算模型热流向量图 (76)9、框与玻璃系统(或其他镶嵌板)接缝的线传热系数计算 (77)十、RD-08节点模型热工有限元分析计算 (77)1、热工分析基本信息 (77)2、热工分析模型信息 (79)3、热工分析温度分布图 (81)4、热工分析U值计算 (82)5、热工分析热流分布 (83)6、框与玻璃系统(或其他镶嵌板)接缝的线传热系数计算说明 (84)7、线传热系数计算模型温度分布图 (86)8、线传热系数计算模型热流向量图 (86)9、框与玻璃系统(或其他镶嵌板)接缝的线传热系数计算 (87)十一、RD-09节点模型热工有限元分析计算 (88)1、热工分析基本信息 (88)2、热工分析模型信息 (89)3、热工分析温度分布图 (90)4、热工分析U值计算 (91)5、热工分析热流分布 (92)6、框与玻璃系统(或其他镶嵌板)接缝的线传热系数计算说明 (92)7、线传热系数计算模型温度分布图 (94)8、线传热系数计算模型热流向量图 (94)9、框与玻璃系统(或其他镶嵌板)接缝的线传热系数计算 (95)十二、RD-10节点模型热工有限元分析计算 (96)1、热工分析基本信息 (96)2、热工分析模型信息 (97)3、热工分析温度分布图 (98)4、热工分析U值计算 (98)5、热工分析热流分布 (99)6、框与玻璃系统(或其他镶嵌板)接缝的线传热系数计算说明 (99)7、线传热系数计算模型温度分布图 (101)8、线传热系数计算模型热流向量图 (101)9、框与玻璃系统(或其他镶嵌板)接缝的线传热系数计算 (102)十三、RD-11节点热工有限元分析计算 (102)1、热工分析基本信息 (102)2、热工分析模型信息 (104)3、热工分析温度分布图 (105)4、热工分析U值计算 (106)5、热工分析热流分布 (107)6、框与玻璃系统(或其他镶嵌板)接缝的线传热系数计算说明 (108)7、线传热系数计算模型温度分布图 (109)8、线传热系数计算模型热流向量图 (110)9、框与玻璃系统(或其他镶嵌板)接缝的线传热系数计算 (110)十四、幕墙窗整体U值计算 (111)1、幕墙窗整体热工计算原理 (111)2、幕墙窗整体热工计算 (112)第一部分、概述一、工程概况工程名称工程地址建设单位：建筑设计单位：主体结构形式：钢筋混凝土框架及抗震墙结构。

第三章建筑门窗玻璃幕墙热工计算一、整樘窗热工性能计算窗由多个部分组成，窗框、玻璃（或其它面板）等部分的光学性能和传热特性各不一样，在计算整窗的传热系数、遮阳系数以及可见光透射比时，应采用各部分的相应数值按面积进行加权平均计算。

窗玻璃(或者其它镶嵌板)边缘与窗框的组合传热效应所产生的附加传热以附加线传热系数（ψ）表达，简称“线传热系数”，应按照本章“框的传热计算”进行计算。

窗框的传热系数、太阳能总透射比按照本章“框的传热计算”进行计算。

窗玻璃的传热系数、太阳能总透射比、可见光透射比按照本章“玻璃光学热工性能计算”进行计算。

（一）整樘窗几何描述整樘窗应根据框截面的不同对窗框进行分类，每个不同类型窗框截面均应计算框传热系数、线传热系数。

不同类型窗框相交部分的传热系数可采用邻近框中较高的传热系数代替。

1、窗面积划分窗在进行热工计算时应按图3-1进行面积划分：（1）窗框的投影面积A f：从室内、外两侧分别投影，得到的可视框投影面积中的较大值，简称“窗框面积”；（2）玻璃的投影面积A g（或其它镶嵌板的投影面积A p）：指从室内、外侧可见玻璃（或其它镶嵌板）边缘围合面积的较小值，简称“玻璃面积”；（3）整樘窗的总投影面积A t：窗框面积A f与窗玻璃面积A g（或其它镶嵌板的面积A p）之和，简称“窗面积”。

2、窗玻璃区域周长划分玻璃和框结合处的线传热系数对应的边缘长度l ψ应为框与玻璃室内、外接缝长度的较大值，见图3-2所示。

（二）整樘窗传热系数计算整樘窗的传热系数U t 采用下式计算：（3-1）式中：U t ——整樘窗的传热系数［W/(m 2·K)］； A g ——窗玻璃（或者其它镶嵌板）面积（m 2）；A f ——窗框面积（m 2）；A t ——整樘窗面积（m 2）；l ψ——玻璃区域（或者其它镶嵌板区域）的边缘长度（m ）；U g ——窗玻璃（或者其它镶嵌板）的传热系数［W/(m 2·K)］，按本章“玻璃光学热工性能计算”计算；U f ——窗框的传热系数［W/(m 2·K)］，按本章“框的传热计算”计算；ψ——窗框和窗玻璃（或者其它镶嵌板）之间的线传热系数［W/(m 2·K )］，按本章“框玻璃图3-2 窗玻璃区域周长示图的传热计算”计算。

幕墙系统的热工计算书一、工程概况本工程位于南京市新街口中心广场的西南侧地块，为续建工程。

主塔楼当时建至八层楼面，主楼现在高240.6米，51层，标准层层高3.6米，7层、23层和37层为避难层兼设备层，层高5米，24层，36层为商业交易层，层高为4.8米。

该工程主要结构类型为框架-核心筒结构。

幕墙设计按所在地区粗糙度为C类，抗震设防烈度按7度设计，按五十年一遇考虑，基本风压为0.4KN/m2。

二、计算依据《公共建筑节能设计标准》GB50189-2005；《民用建筑热工设计规范》GB50176-93南京属于夏热冬冷地区。

三、热工计算A．外墙（非透明幕墙）为石材幕墙部分（结构详见节点图D32）有关参数：厚度：ALC板：100mm 厚度：砖墙：120mm 混凝土梁: 200mm 石材:30mm 空气间层>60mm 保温岩棉：30mm导热系数：ALC板：λ=0.11 W/（m2K）石材：λ=3.49 W/（m2K）保温岩棉：λ=0.05 W/（m2K）热阻：空气间层(>60mm):冬季：R=0.18 m2k/W 夏季：R=0.15 m2k/W内表面换热阻：（冬季和夏季）R=0.11 m2k/W外表面换热阻：冬季：R=0.04 m2k/W 夏季：R=0.05 m2k/W围护结构的传热阻应按下式计算：R0＝RI＋R＋Re式中： R--围护结构的传热阻m2k/W；RI--内表面换热阻m2k/W；Re--外表面换热阻m2k/W；R --围护结构热阻m2k/W；热阻的加权计算：冬季： R冬季＝R面板＋R墙＋R保温＋R空气＝δ面板／λ面板＋δ墙／λ墙＋δ保温／λ保温＋R空气＝30／(1000×3.49) ＋100／(1000×0.11)＋30／(1000×0.05)＋0.18＝1.69759m2k/W；夏季： R夏季＝R面板＋R墙＋R保温＋R空气＝δ面板／λ面板＋δ墙／λ墙＋δ保温／λ保温＋R空气＝30／(1000×3.49) ＋100／(1000×0.11)＋30／(1000×0.05)＋0.15＝1.66759m2k/W；其中：δ面板、δ墙、δ保温--分别为幕墙面板、土建墙体和保温材料层的厚度，mm ；λ面板、λ墙、λ保温--分别为幕墙面板、土建墙体和保温材料层的导热系数，W／m·k ；R空气--空气间层热阻m2k/W则冬季R＝RI＋R＋Re＝0.11＋1.69759＋0.04＝1.84759m2k/WK=1/ R=1/1. 84759=0.541<1.0 W/m2k则夏季R＝RI＋R＋Re＝0.11＋1.66759＋0.05＝1.82759m2k/WK=1/ R=1/1.82759=0.546<1.0 W/m2k所以保温性能满足要求。
