复合绝缘子使用寿命标准

XX线路工程复合绝缘子技术规范书（范例）200X年X月目录1总则及细则 (1)1.1工作范围 (1)1.2工艺 (1)1.3标准 (1)1.4度量单位 (2)1.5专用工具和仪表 (2)1.6投标文件 (2)1.7文件和图纸 (2)1.8检验 (3)1.9质保期 (4)2技术条件 (4)2.1概述 (4)2.2设计与制造 (5)2.3 试验和检验 (7)2.4 包装和运输 (8)2.5 供货数量 (9)1 总则及细则1.1 工作范围本技术条件适用于XX线路工程所需复合绝缘子的设计、制造、试验、检验、包装及供货要求。

1.2 工艺本技术条件和图纸所包含的复合绝缘子的工艺和精加工应符合国际最先进的制造和装配实践，提供的复合绝缘子应是全新的、未使用过的，其设计和制造应根据买方批准的图纸、设计数据和文件进行。

不能因图纸和本技术条件书的遗漏、疏忽和不明确而解脱卖方提供第一流绝缘子，质量及服务的责任，倘若发现有任何疏漏和不明确之处，卖方应及时通知买方，在问题未澄清之前的任何举措，应由卖方负责。

1.3 标准1) 除技术条件书和图纸中所提供的要求之外，卖方应遵循国家标准及有关行业标准的最新版本。

表一绝缘子产品需满足的主要标准2) 卖方可以推荐国际上接受的其它更高的标准。

在这种情况下，应经买方确认，并应提供相关标准或有关标准中相关部分的中、英文副本。

1.4 度量单位在设计资料、技术条件和图纸等文件中，应使用SI公制单位。

温度应以摄氏度作单位。

1.5 专用工具和仪表卖方应提供产品需附带专用仪表，这些设备应是新的并且性能良好。

1.6 投标文件投标商应在标书中提供以下信息和资料：1) 绝缘子的生产厂家相关资料。

2) 绝缘子的图纸及技术条件说明。

3) 绝缘子运行年限实例说明（包括正在运行的工程和已作复合绝缘子更新的工程)。

4) 同种或类似产品的型式试验、例行试验、抽查试验报告及鉴定证书。

5) 投标产品与本技术规范书所提的所有技术条件的对比表格，并明确标示存在的差异。

电站支柱复合绝缘子标准一、引言电站支柱复合绝缘子是电力输配电系统中的重要组成部分，其质量和性能直接影响到电力系统的安全稳定运行。

为了保证电站支柱复合绝缘子的质量和性能，制定一套标准是非常必要的。

二、标准范围本标准适用于额定电压110kV及以上的电站支柱复合绝缘子。

三、术语和定义1. 外观检查：对复合绝缘子表面进行视觉检查，包括外观平整度、色泽均匀度等。

2. 机械性能：指复合绝缘子在机械载荷下的承载能力，包括拉伸强度、弯曲强度等。

3. 介电性能：指复合绝缘子在正常使用条件下的介电特性，包括介质损耗角正切值、击穿电压等。

4. 耐污闪击性能：指复合绝缘子在污闪环境下的耐受能力。

四、外观要求1. 外观平整度：表面应平整光滑，不得有凹陷、裂纹等明显瑕疵。

2. 色泽均匀度：表面色泽应均匀一致，不得有明显的色差。

3. 标志清晰：产品标志应清晰可见，不得模糊、淡化。

五、机械性能要求1. 拉伸强度：复合绝缘子的拉伸强度应符合国家相关标准。

2. 弯曲强度：复合绝缘子的弯曲强度应符合国家相关标准。

3. 抗风振能力：复合绝缘子在正常使用条件下，应具有一定的抗风振能力。

六、介电性能要求1. 介质损耗角正切值：介质损耗角正切值应符合国家相关标准。

2. 击穿电压：击穿电压应符合国家相关标准。

七、耐污闪击性能要求1. 污闪电压试验：复合绝缘子在污闪环境下，其击穿电压不得低于规定值。

2. 盐雾腐蚀试验：复合绝缘子在盐雾腐蚀环境下，其外观和机械性能不得发生明显变化。

八、检验方法1. 外观检查：采用目视检查法进行。

2. 机械性能：采用国家相关标准的试验方法进行。

3. 介电性能：采用国家相关标准的试验方法进行。

4. 耐污闪击性能：采用国家相关标准的试验方法进行。

九、质量控制1. 生产过程中应严格按照国家相关标准进行生产，确保产品质量和性能符合要求。

2. 产品出厂前应进行全面检验，确保产品符合本标准要求。

十、包装和运输1. 包装应符合国家相关标准，确保产品在运输过程中不受损坏。

其他高压电瓷产品系列 上海松邦 复合横担绝缘子概述绝缘子是中高压输配电系统使用最广泛的基础元件，用于对带电部分进行绝缘和支持。

复合绝缘子，是采用环氧引拔棒支持、硅橡胶伞裙外绝缘的高分子复合材料绝缘子。

该产品与传统的陶瓷、玻璃类绝缘子相比，具有重量轻（仅为同样用途传统绝缘子的1/4到1/8）、强度高（引拔棒抗拉强度和弯曲强度均为高强瓷的10倍以上）、耐污秽少清扫（硅橡胶具有独特强憎水性）的显著优点，同时克服了常规高分子材料的老化寿命问题，可安全使用数十年之久，是电力系统推广使用的全新一代产品。

用途及执行标准本产品使用于交流220kV 及以下发电、输电、变电、配电系统，用于对带电部分进行绝缘和支持。

本产品型号按JB/T9683-1999 《绝缘子产品型号编制方法》规定进行编制，配置参数执行JB/T5892-1991 《高压线路用有机复合绝缘子技术条件》和JB/T8737-1998 《高压线路用复合绝缘子使用导则》标准。

对以上标准中未明确定义的重要参数及配置方式，按GB311.1-1997 《高压输变电设备的绝缘配合》和GB/T5582-1993 《高压电力设备外绝缘污秽等级》的要求修正执行。

使用条件环境温度：不高于+40℃，不低于-40℃； 海拔高度：不超过1000m ；（1000m 以上可按GB311.1-1997进行修正） 电源频率：不大于100Hz ；机械负荷：不大于每种产品的额定值。

型号定义F额定机械负荷（k N ）额定电压（k V ）设计序号伞型结构（W -双层伞，等径伞无W ）产品形式:X B -悬式 S -横担 Z S -棒型支柱 P -针式 C G -干式穿墙套管复合绝缘子可降低塔干高度，节约大量的财力物力。

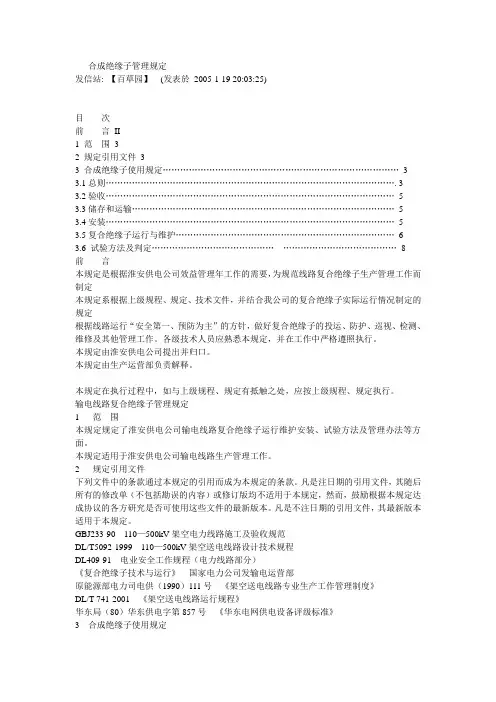

合成绝缘子管理规定发信站: 【百草园】(发表於2005-1-19 20:03:25)目次前言II1 范围32 规定引用文件33 合成绝缘子使用规定 (3)3.1总则 (3)3.2验收 (5)3.3储存和运输 (5)3.4安装 (5)3.5复合绝缘子运行与维护 (6)3.6 试验方法及判定 (8)前言本规定是根据淮安供电公司效益管理年工作的需要，为规范线路复合绝缘子生产管理工作而制定本规定系根据上级规程、规定、技术文件，并结合我公司的复合绝缘子实际运行情况制定的规定根据线路运行“安全第一、预防为主”的方针，做好复合绝缘子的投运、防护、巡视、检测、维修及其他管理工作。

各级技术人员应熟悉本规定，并在工作中严格遵照执行。

本规定由淮安供电公司提出并归口。

本规定由生产运营部负责解释。

本规定在执行过程中，如与上级规程、规定有抵触之处，应按上级规程、规定执行。

输电线路复合绝缘子管理规定1范围本规定规定了淮安供电公司输电线路复合绝缘子运行维护安装、试验方法及管理办法等方面。

本规定适用于淮安供电公司输电线路生产管理工作。

2规定引用文件下列文件中的条款通过本规定的引用而成为本规定的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规定，然而，鼓励根据本规定达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规定。

GBJ233-90 110—500kV架空电力线路施工及验收规范DL/T5092-1999 110—500kV架空送电线路设计技术规程DL409-91 电业安全工作规程（电力线路部分）《复合绝缘子技术与运行》国家电力公司发输电运营部原能源部电力司电供（1990）111号《架空送电线路专业生产工作管理制度》DL/T 741-2001 《架空送电线路运行规程》华东局（80）华东供电字第857号《华东电网供电设备评级标准》3 合成绝缘子使用规定3.1 总则：在新建、扩建和改建输变电工程的设计中选用的复合绝缘子应遵循以下原则：3.1.1 通过了按JB5892规定的型式试验，棒形悬式复合绝缘子还应符合JB/T8460的规定；3.1.2 复合绝缘子必须通过产品鉴定后方可订货。

复合绝缘子试验标准复合绝缘子是电力系统中重要的组成部分，其性能的稳定性和可靠性对电网运行具有重要意义。

为了确保复合绝缘子的质量和可靠性，需要进行一系列的试验来验证其性能是否符合标准要求。

本文将介绍复合绝缘子试验的标准内容，以及试验过程中需要注意的事项。

首先，复合绝缘子的试验标准主要包括以下几个方面，外观检查、尺寸检验、机械性能试验、电气性能试验、环境适应性试验等。

外观检查主要是针对复合绝缘子的外观质量进行检验，包括表面是否有裂纹、气泡、污渍等缺陷，以及漆层是否完整、平整。

尺寸检验则是对复合绝缘子的尺寸进行测量，确保其符合设计要求。

机械性能试验主要包括拉伸试验、弯曲试验等，以验证复合绝缘子在机械载荷下的性能。

电气性能试验则是对复合绝缘子的击穿电压、介质损耗等电气性能进行检验。

环境适应性试验则是模拟复合绝缘子在不同环境条件下的性能，包括高温、低温、湿热等试验。

在进行复合绝缘子试验时，需要注意以下几点。

首先，试验前需要对试验设备进行校准，确保其准确可靠。

其次，应严格按照试验标准的要求进行试验操作，确保试验过程的准确性和可重复性。

另外，应对试验样品进行充分的准备，包括标识、存储、运输等环节，确保试验样品的完整性和代表性。

最后，在试验结果的评定过程中，需要进行合理的数据分析和处理，确保评定结果的客观性和准确性。

综上所述，复合绝缘子的试验标准涉及多个方面，包括外观、尺寸、机械性能、电气性能、环境适应性等内容。

在进行试验时，需要严格按照标准要求进行操作，并注意试验设备的校准、试验样品的准备以及试验结果的评定。

通过合理有效的试验，可以确保复合绝缘子的质量和可靠性，为电力系统的安全稳定运行提供保障。

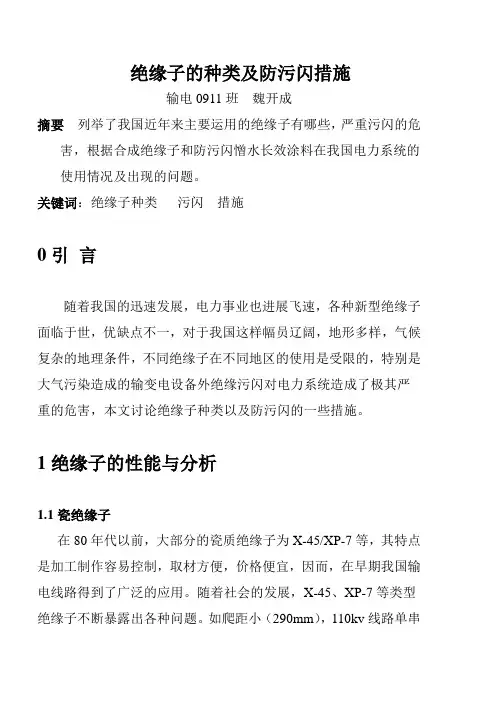

绝缘子的种类及防污闪措施输电0911班魏开成摘要列举了我国近年来主要运用的绝缘子有哪些，严重污闪的危害，根据合成绝缘子和防污闪憎水长效涂料在我国电力系统的使用情况及出现的问题。

关键词：绝缘子种类污闪措施0引言随着我国的迅速发展，电力事业也进展飞速，各种新型绝缘子面临于世，优缺点不一，对于我国这样幅员辽阔，地形多样，气候复杂的地理条件，不同绝缘子在不同地区的使用是受限的，特别是大气污染造成的输变电设备外绝缘污闪对电力系统造成了极其严重的危害，本文讨论绝缘子种类以及防污闪的一些措施。

1绝缘子的性能与分析1.1瓷绝缘子在80年代以前，大部分的瓷质绝缘子为X-45/XP-7等，其特点是加工制作容易控制，取材方便，价格便宜，因而，在早期我国输电线路得到了广泛的应用。

随着社会的发展，X-45、XP-7等类型绝缘子不断暴露出各种问题。

如爬距小（290mm），110kv线路单串按7片计算，其爬距为2030mm，计算爬电比距为27.9mm/kv，排除各类因素的影响，最高污秽等级也只能达到B级，显然无法满足防污的要求，容易引起污闪；同时，瓷绝缘子在长期运行中，易受到机电联合荷载及环境的影响，会逐渐产生低值及零值绝缘子，而对运行中绝缘子的检测手段大多采用“火花间隙法”，其准确率较低。

特别是对低值绝缘子无法进行有效地监控，往往使整条线路的绝缘水平下降。

随着绝缘子制造厂家对瓷质绝缘子的设计和制作水平的提高，排除各类因素的影响，最高污秽能达到D级和E级的要求，防污能力大大提高。

其耐雷水平也得到了提高，但也存在一个问题，目前带电作业工具不能进行取销，如需更换单片绝缘子，则需将整串绝缘子放至地面更换，增加了带电作业的工作量和劳动强度，不利于带电作业。

瓷质绝缘子的使用寿命一般为30a左右。

1.2钢化玻璃绝缘子玻璃绝缘子是70年代以后出现的新型绝缘子。

由于其低值和零值自爆的特点，运行中不需要进行零值检测。

自爆后在地面巡视中便能发现，不需登杆检查，大大减少了输电线路的维护工作量。

高压输电线路绝缘子的选型和应用摘要：在实际的高压输电线路中，绝缘子的使用要注意控制其选择的关键，从而保证其选择的科学化。

本文简单介绍了高压电线上的绝缘子类型，并对其选用的关键问题进行了分析，指出了其在实际中的使用注意事项。

关键词：高压输电线路；绝缘子；选型应用引言目前，电能是一种重要的经济来源，它直接关系到人们的日常生活和生产，因此，在电力的生产和传输中，高压传输是必不可少的。

它的任务是输送电能，在实际的线路中，必须对高压输电线路进行适当的调控，以确保其整体的运行安全性。

为了提高高压输电线路的运行管理水平以及操作管理水平，确保其使用的安全。

1、高压输电线路绝缘子简要概述高压输电线是电网中的一个关键环节，它直接影响着高压输配电系统的正常运转，在某一程度下，它是由输电线和绝缘子系统构成的。

在高压电线上，绝缘子又称为高电压绝缘子，它是一种用于架空线的绝缘设备。

在高压输电线路的实际操作中，绝缘子扮演着非常关键的角色。

在工作中，绝缘子的工作能是对载流导线进行可靠的支撑和稳定，使其与地面保持较好的隔离。

绝缘器（俗称瓷瓶子）包括陶瓷部件和金属部件，在金属部件之间以水泥胶粘结，陶瓷部件可以确保绝缘子具有较高的电绝缘性能。

在由于电压的撞击而产生的电弧放电时，会造成局部过热，但不会造成绝缘体的爆炸。

在高压输电线路工作的同时，还要对各种故障进行有效的处置，以保证各种作业安排得更为科学，同时提高了高压输电线路的工作效率。

2、高压输电线路绝缘子的常见选型及标准2.1常见选型一般采用复合橡胶绝缘子、钢化玻璃绝缘子、陶瓷绝缘子等。

陶瓷绝缘子是我国最早期的一种绝缘子，随着我国电力行业的发展，至今已得到广范围的使用，例如普通的圆盘悬挂陶瓷绝缘子，既能达到耐热、灵活性等要求，又能降低生产成本。

但是，随着电网规模的持续扩大、容量的提高、智能化和自动化程度的提高，陶瓷绝缘子的缺点越来越多，其中最突出的问题就是，在长时间的机械负载和环境的影响下，陶瓷绝缘子的老化和绝缘性能下降，从而引起了功率传输的规律性。

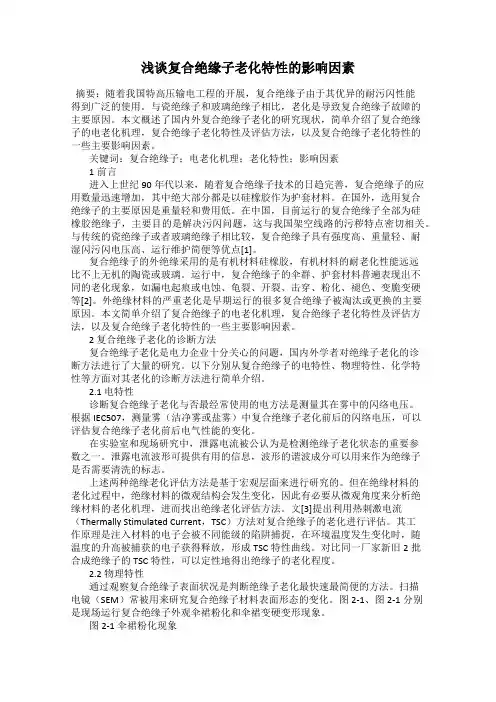

浅谈复合绝缘子老化特性的影响因素摘要：随着我国特高压输电工程的开展，复合绝缘子由于其优异的耐污闪性能得到广泛的使用。

与瓷绝缘子和玻璃绝缘子相比，老化是导致复合绝缘子故障的主要原因。

本文概述了国内外复合绝缘子老化的研究现状，简单介绍了复合绝缘子的电老化机理，复合绝缘子老化特性及评估方法，以及复合绝缘子老化特性的一些主要影响因素。

关键词：复合绝缘子；电老化机理；老化特性；影响因素1前言进入上世纪90年代以来，随着复合绝缘子技术的日趋完善，复合绝缘子的应用数量迅速增加，其中绝大部分都是以硅橡胶作为护套材料。

在国外，选用复合绝缘子的主要原因是重量轻和费用低。

在中国，目前运行的复合绝缘子全部为硅橡胶绝缘子，主要目的是解决污闪问题，这与我国架空线路的污秽特点密切相关。

与传统的瓷绝缘子或者玻璃绝缘子相比较，复合绝缘子具有强度高、重量轻、耐湿闪污闪电压高、运行维护简便等优点[1]。

复合绝缘子的外绝缘采用的是有机材料硅橡胶，有机材料的耐老化性能远远比不上无机的陶瓷或玻璃。

运行中，复合绝缘子的伞群、护套材料普遍表现出不同的老化现象，如漏电起痕或电蚀、龟裂、开裂、击穿、粉化、褪色、变脆变硬等[2]。

外绝缘材料的严重老化是早期运行的很多复合绝缘子被淘汰或更换的主要原因。

本文简单介绍了复合绝缘子的电老化机理，复合绝缘子老化特性及评估方法，以及复合绝缘子老化特性的一些主要影响因素。

2 复合绝缘子老化的诊断方法复合绝缘子老化是电力企业十分关心的问题，国内外学者对绝缘子老化的诊断方法进行了大量的研究。

以下分别从复合绝缘子的电特性、物理特性、化学特性等方面对其老化的诊断方法进行简单介绍。

2.1 电特性诊断复合绝缘子老化与否最经常使用的电方法是测量其在雾中的闪络电压。

根据IEC507，测量雾（洁净雾或盐雾）中复合绝缘子老化前后的闪络电压，可以评估复合绝缘子老化前后电气性能的变化。

在实验室和现场研究中，泄露电流被公认为是检测绝缘子老化状态的重要参数之一。

高压线路用复合绝缘子使用导则JB／T 8737—1998前言本标准非等效采用国际电工委员IEC 1109：1992《标称电压高于1000V交流架空线路用复合绝缘子——定义、试验方法和接收准则》，同时在产品机械强度等级、连接结构、绝缘配合等方面与国内相关标准JB 5892－1991《高压线路用有机复合绝缘子技术条件》、JB／T8460—1996《高压线路用棒形悬式复合绝缘子尺寸与特性》等相关标准协调一致。

本标准于1996年12月首次制订。

本标准的附录A是标准的附录。

本标准由全国绝缘子标准化技术委员会提出并归口。

本标准由武汉高压研究所负责起草，华东电力试验研究所、湖北省电力局所属襄樊电力设备厂参加起草。

本标准主要起草人：任世国、杨迎建、包政明。

本标准委托西安电瓷研究所负责解释。

中华人民共和国机械行业标准高压线路用复合绝缘子使用导则JB／T 8737—19981 范围本标准适用于额定电压1～500kV，频率不超过100Hz的输电线路和变电站使用的高压线路用复合绝缘子(以下简称绝缘子)，安装地点的海拔不超过1000m，环境温度在－40～＋40℃之间，安装地点的海拔超过1000m时应按GB 311.1—1997进行修正。

本标准规定了对绝缘子的选择、验收、安装、运行与维护等内容。

高压线路用横担式复合绝缘子及相间复合间隔棒的选用导则见附录A(标准的附录)。

2 引用标准下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。

在标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB 311.1—1997 高压输变电设备的绝缘配合GB 775.1—1987 绝缘子试验方法第1部分：一般试验方法GB 775.2—1987 绝缘子试验方法第2部分：电气试验方法GB／T 2900.8—1995 电工术语绝缘子GB／T 4056—1994 高压线路悬式绝缘子联结结构尺寸GB 4585.1—1984 交流系统用高压绝缘子人工污秽试验方法盐雾法GB 4585.2—1991 交流系统用高压绝缘子人工污秽试验方法固体层法JB 3384—1983 高压绝缘子抽样方法JB 5892—1991 高压线路有机复合绝缘子技术条件JB／T 5895—1991 污秽地区绝缘子使用导则JB／T 8177—1995 绝缘子金属附件热镀锌层通用技术条件JB／T 8181—1995 绝缘子串元件球窝联接用锁紧销JB／T 8460—1996 高压线路用棒形悬式复合绝缘子尺寸与特性3 术语本标准所用的术语，除符合GB／T 2900.8和JB 5892的规定外，还使用以下术语。

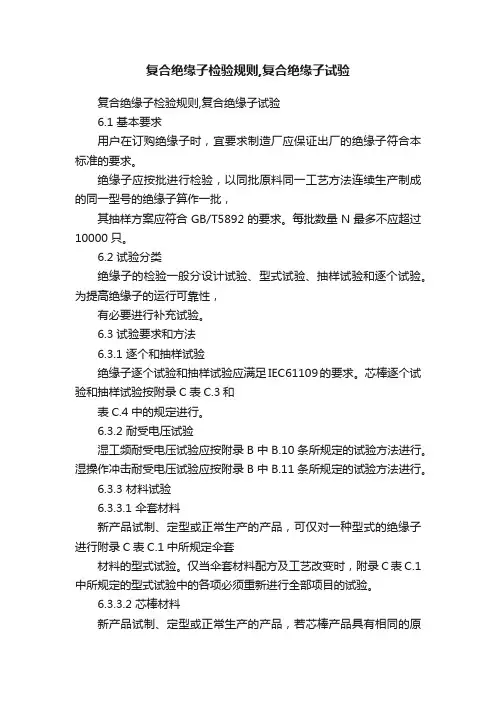

复合绝缘子检验规则,复合绝缘子试验复合绝缘子检验规则,复合绝缘子试验6.1 基本要求用户在订购绝缘子时，宜要求制造厂应保证出厂的绝缘子符合本标准的要求。

绝缘子应按批进行检验，以同批原料同一工艺方法连续生产制成的同一型号的绝缘子算作一批，其抽样方案应符合GB/T5892的要求。

每批数量N最多不应超过10000只。

6.2 试验分类绝缘子的检验一般分设计试验、型式试验、抽样试验和逐个试验。

为提高绝缘子的运行可靠性，有必要进行补充试验。

6.3 试验要求和方法6.3.1 逐个和抽样试验绝缘子逐个试验和抽样试验应满足IEC61109的要求。

芯棒逐个试验和抽样试验按附录C表C.3和表C.4中的规定进行。

6.3.2 耐受电压试验湿工频耐受电压试验应按附录B中B.10条所规定的试验方法进行。

湿操作冲击耐受电压试验应按附录B中B.11条所规定的试验方法进行。

6.3.3 材料试验6.3.3.1 伞套材料新产品试制、定型或正常生产的产品，可仅对一种型式的绝缘子进行附录C表C.1中所规定伞套材料的型式试验。

仅当伞套材料配方及工艺改变时，附录C表C.1中所规定的型式试验中的各项必须重新进行全部项目的试验。

6.3.3.2 芯棒材料新产品试制、定型或正常生产的产品，若芯棒产品具有相同的原料配方和工艺及直径，附录C表C.2中的各项试验可仅进行一次。

仅当芯棒材料配方和工艺方法改变时，必须重新进行全部项目的试验。

附录C表C.2中芯棒的型式试验报告可由芯棒产品制造企业提供。

6.3.4 补充试验除应进行IEC61109中所规定的产品设计试验和型式试验项目外，宜进行工频电弧试验、人工污秽工频电压试验和机械振动试验，人工污秽工频耐受电压试验和机械振动试验仅为供需双方协商试验项目。

合成绝缘子管理规定发信站: 【百草园】(发表於2005-1-19 20:03:25)目次前言II1 范围32 规定引用文件33 合成绝缘子使用规定 (3)3.1总则 (3)3.2验收 (5)3.3储存和运输 (5)3.4安装 (5)3.5复合绝缘子运行与维护 (6)3.6 试验方法及判定 (8)前言本规定是根据淮安供电公司效益管理年工作的需要，为规范线路复合绝缘子生产管理工作而制定本规定系根据上级规程、规定、技术文件，并结合我公司的复合绝缘子实际运行情况制定的规定根据线路运行“安全第一、预防为主”的方针，做好复合绝缘子的投运、防护、巡视、检测、维修及其他管理工作。

各级技术人员应熟悉本规定，并在工作中严格遵照执行。

本规定由淮安供电公司提出并归口。

本规定由生产运营部负责解释。

本规定在执行过程中，如与上级规程、规定有抵触之处，应按上级规程、规定执行。

输电线路复合绝缘子管理规定1范围本规定规定了淮安供电公司输电线路复合绝缘子运行维护安装、试验方法及管理办法等方面。

本规定适用于淮安供电公司输电线路生产管理工作。

2规定引用文件下列文件中的条款通过本规定的引用而成为本规定的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规定，然而，鼓励根据本规定达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规定。

GBJ233-90 110—500kV架空电力线路施工及验收规范DL/T5092-1999 110—500kV架空送电线路设计技术规程DL409-91 电业安全工作规程（电力线路部分）《复合绝缘子技术与运行》国家电力公司发输电运营部原能源部电力司电供（1990）111号《架空送电线路专业生产工作管理制度》DL/T 741-2001 《架空送电线路运行规程》华东局（80）华东供电字第857号《华东电网供电设备评级标准》3 合成绝缘子使用规定3.1 总则：在新建、扩建和改建输变电工程的设计中选用的复合绝缘子应遵循以下原则：3.1.1 通过了按JB5892规定的型式试验，棒形悬式复合绝缘子还应符合JB/T8460的规定；3.1.2 复合绝缘子必须通过产品鉴定后方可订货。

绝缘子目前现状及未来趋势目录一、绝缘子目前现状 (2)(一)各类绝缘子主要特点及现状 (2)1、陶瓷绝缘子 (2)2、玻璃绝缘子 (3)3、复合绝缘子 (3)（二）绝缘子运行状况 (4)1、劣化老化问题 (4)2、使用寿命问题 (5)3、绝缘子检测问题 (5)4、机电破坏强度问题 (6)二、绝缘子未来趋势 (7)（一）玻璃绝缘子未来趋势 (7)（二）陶瓷绝缘子未来趋势 (7)（三）复合绝缘子未来趋势 (7)一、绝缘子目前现状我国电网正处于快速、健康、持续发展的新时期。

以三峡电网为中心，电网互联，形成全国统一大电网的局面将很快形成。

截至2003年底，我国66 kV及以上的输电线路总长度约为38.6万km。

其中110 kV(包括66 kV)输电线路长度为19.4万km，220 kV输电线路为13.6万km，330 kV输电线路为1.3万km，500 kV输电线路为3.9万km，±500 kV 直流输电线路为0.35万km。

投入运行的绝缘子总数约为5 700万片。

在输电线路上采用的绝缘子按结构形式分有盘型悬式和棒型悬式二大类，而按电介质材料分类，有瓷、玻璃、有机合成绝缘子3种类型。

在长期的运行中，绝缘子会受到雷击、污秽、鸟害、冰雪、高湿、温差等环境因素的影响，在电气上要承受强电场、雷电冲击电流、工频电弧电流的作用，在机械上要承受长期工作荷载、综合荷载、导线舞动等机械力的作用，综合分析3种类型绝缘子的运行性能及特点，研讨绝缘子在运行中出现的问题及解决措施，对于提高线路的运行可靠性，是很有必要的。

(一)各类绝缘子主要特点及现状1、陶瓷绝缘子陶瓷绝缘子制造工艺成熟，运行可靠性较高，但较容易发生雷害等不明原因的闪络。

目前陶瓷绝缘子在电网中占据较大比例。

在陶瓷绝缘子生产企业中，大连电瓷、苏州电瓷、西安电瓷是行业的龙头企业。

实力雄厚，国家电网上游产品基本由以上企业所垄断，但是350KV以下产品任然存在巨大的市场空间。

关于复合绝缘子老化寿命预期的研究摘要：复合绝缘子在长期的应用容易受到周边环境因素的作用，进而导致复合绝缘子老化。

绝缘子老化会给电网的正常运行造成较大的安全隐患，这也是当前电网运行中需要重点解决的难题。

在本文中，重点对复合绝缘子老化的影响因素和作用机理进行研究。

关键词：复合绝缘子；老化寿命；预期研究复合绝缘子的优点有重量轻、耐污染、安装维护方便等，复合绝缘子被广泛应用于国内外电网的建设过程中。

目前，国内正常使用的复合绝缘子数量大约有800万只，是复合绝缘子使用数量最多的国家之一。

复合绝缘子在在运行过程中，容易受到多种因素的影响，如机械、环境、电气等，随着复合绝缘子运行时间的增加，复合绝缘子会出现变硬、变脆、漏电等情况，若复合绝缘子长时间带电运行，将会对电网的正常运行产生影响。

近年来，复合绝缘子的老化问题也引起了相关部门的重视。

复合绝缘子的外绝缘材料主要是高温硫化硅橡胶，是在橡胶中添加各种配合剂如补强填料、结构控制剂等，再通过硫化剂进行交互反应最终得到的弹性体。

高温硫化硅橡胶具有较强的稳定性、憎水性以及憎水恢复性。

复合绝缘子在运行中会长期处于室外环境中，室外环境中的污秽、电晕和潮气会对硅橡胶表面造成破坏，使复合绝缘子的性质逐渐劣化最终失效。

当前，我国电网的主要建设方向正在向特高压、超高压方向转变，特高压电网很多时候都需要建设在高海拔、高污染地区，因此，复合绝缘子需要面临紫外辐射及电晕放电等问题，这也是复合绝缘子老化研究课题中需要重点重视的问题。

一、复合绝缘子老化类型及机理复合绝缘子的老化可分为三种类型：物理老化、化学老化和机电老化等。

（一）物理老化复合绝缘子物理老化的因素主要有紫外线辐射、局部高温及应力疲劳等。

物理老化对严重影响硅橡胶的力学和电学性能。

我国在1998-2005年期间进行硅橡胶材料的暴露实验，研究硅橡胶的老化，发现，当复合绝缘子长期暴露在室外时，复合绝缘子的光电性能会发生明显的变化，其中，在沙漠地区和亚热带高原地区的变化最为明显。

高压输电线路绝缘子的选型及应用分析摘要：为更科学合理的选择高压输电线路的绝缘子，本文基于高压输电线路常见绝缘子类型，分析了高压输电线路绝缘子的选型标准，并提出了选型建议与应用建议，以期有助于进一步选出更合适的输电电路绝缘子，更好的保障高压输电线路的安全稳定运行。

关键词：输电线路；绝缘子；类型；应用1、高压输电线路绝缘子的常见选型及标准1. 1常见选型常见的高压输电线路绝缘子类型有橡胶复合绝缘子、钢化玻璃绝缘子和瓷质绝缘子。

其中，瓷质绝缘子是伴随电力工业发展而形成的最早绝缘子类型，截至目前也有广泛的应用，如常见的盘形悬式瓷绝缘子，不仅满足了耐热性、灵活性等要求，而且成本较低。

但随着电网规模的不断扩大、容量的提升、智能化和自动化水平的增强，瓷质绝缘子的缺陷也不断暴露，最主要的是在长期机电负荷或温度变化下会造成表面绝缘子老化，绝缘性降低，导致规模性的电力输送干扰。

钢化玻璃绝缘子可视为瓷质绝缘子的“升级版”，它在制造的过程中形成了表层更大的压缩应力，在抗拉强度、耐电击穿方面都优于瓷质绝缘子，同时具有零值自爆的自我淘汰性优势，极大减轻了维护成本，并随着使用周期的延长，其稳定性也在不断地提升，这与瓷质绝缘子的性能恰好相反。

橡胶复合绝缘子具有质量轻、无零值、强度大、不破碎等优势，尤其在抗污闪性能上表现优越，但在生产工艺上要求很高，一些优质产品还依赖进口，在我国的应用并不普遍。

1.2选型标准(1)使用寿命周期。

标准依据的是出厂标准的“最低寿命”，如果该指标不能满足，那么说明其安全性和性价比均存在问题。

一般来说，钢化玻璃绝缘子的使用寿命为40年，橡胶复合绝缘子的寿命平均只有7年，而瓷质绝缘子的使用寿命周期跨度较大，15～25年均有可能。

目前，国内使用的瓷质绝缘子规模较大、数量较多，因此在选型中必须提高对外界环境的关注。

(2)失效率。

关于失效率的计算方法，可用运行中失效绝缘子的总量和运行中需求绝缘子总量进行对比(一定周期内)。

高压输电线路绝缘子的选型和应用摘要:绝缘子是输电线路中的主要构件，选择正确的绝缘子型号，会直接关系到高压输电线路的安全运行。

研究绝缘子的选型和应用，主要是为了增加导体与电线之间的距离，从而可以防止电路导体距离过近，避免接触引发的输电线路短路。

本文分析了目前高压输电线路中绝缘子的分类和应用，从而给未来工作一个借鉴。

关键词:高压输电线路；绝缘子；选型和应用随着社会生产力的提高，科学技术也得到了显著的进步。

在高压输电线路运行的过程中，绝缘子的类型一直在不断增加，也在完善和优化绝缘子的各项功能和性能。

正确选择绝缘子能够为高压输电线路提供稳定的运行保证，这也是目前电力公司在实际工作中，应当不断探索的问题。

一、高压输电线路绝缘子的性能分析由于高压输电线路长期保持户外运行，线路中的绝缘子经常会受到外界因素的干扰，从而影响正常工作。

绝缘子需要承受强电场的作用力，还要有防止雷电冲击电流的作用。

由于绝缘子必须承受大量的工作荷载，所以必须选择合适性能的绝缘子。

1.盘式瓷绝缘子瓷材料是用石英砂和长石等材料制作而成的，在原材料经球磨成瓷后，显微结构就成为了多晶体的非均质材料。

绝缘性能主要根据晶相的数量决定。

盘式瓷绝缘子的特性优点是，有非常好的绝缘性能，而且可以抵抗恶劣的气候条件。

可以抗高温，组装过程也非常灵活方便。

盘式瓷绝缘子的缺点是容易被击穿，从而破坏了线路的安全运行。

而且这种绝缘子的重量比较大，运输非常不方便。

不是特别污性，在挂网之前，必须一一检查耐压性能和绝缘性能。

2.玻璃绝缘子玻璃是由石英砂和化工原料组成的，在高温以后形成液体，冷凝后就会变成结构致密的玻璃材料。

通常会把玻璃绝缘子经钢化处理，从而形成均匀的内应力，能上机电强度更加稳定。

这种绝缘子具有更好的机电性能，而且几乎不会自爆能力。

经过长期运行后，机电性能还是非常稳定，有更长的寿命。

玻璃材料也可以反复利用，工业污染非常小。

但是玻璃绝缘子没有稳定的耐污闪能力。

在闪络发生后，也没有任何的颜色变化，工作人员很难及时难以发现。

XX线路工程复合绝缘子技术规范书（范例）200X年X月目录1总则及细则 (1)1.1工作范围 (1)1.2工艺 (1)1.3标准 (1)1.4度量单位 (2)1.5专用工具和仪表 (2)1.6投标文件 (2)1.7文件和图纸 (2)1.8检验 (3)1.9质保期 (4)2技术条件 (4)2.1概述 (4)2.2设计与制造 (5)2.3 试验和检验 (7)2.4 包装和运输 (8)2.5 供货数量 (9)1 总则及细则1.1 工作范围本技术条件适用于XX线路工程所需复合绝缘子的设计、制造、试验、检验、包装及供货要求。

1.2 工艺本技术条件和图纸所包含的复合绝缘子的工艺和精加工应符合国际最先进的制造和装配实践，提供的复合绝缘子应是全新的、未使用过的，其设计和制造应根据买方批准的图纸、设计数据和文件进行。

不能因图纸和本技术条件书的遗漏、疏忽和不明确而解脱卖方提供第一流绝缘子，质量及服务的责任，倘若发现有任何疏漏和不明确之处，卖方应及时通知买方，在问题未澄清之前的任何举措，应由卖方负责。

1.3 标准1) 除技术条件书和图纸中所提供的要求之外，卖方应遵循国家标准及有关行业标准的最新版本。

表一绝缘子产品需满足的主要标准2) 卖方可以推荐国际上接受的其它更高的标准。

在这种情况下，应经买方确认，并应提供相关标准或有关标准中相关部分的中、英文副本。

1.4 度量单位在设计资料、技术条件和图纸等文件中，应使用SI公制单位。

温度应以摄氏度作单位。

1.5 专用工具和仪表卖方应提供产品需附带专用仪表，这些设备应是新的并且性能良好。

1.6 投标文件投标商应在标书中提供以下信息和资料：1) 绝缘子的生产厂家相关资料。

2) 绝缘子的图纸及技术条件说明。

3) 绝缘子运行年限实例说明（包括正在运行的工程和已作复合绝缘子更新的工程)。

4) 同种或类似产品的型式试验、例行试验、抽查试验报告及鉴定证书。

5) 投标产品与本技术规范书所提的所有技术条件的对比表格，并明确标示存在的差异。

高湿热山区输电线路复合绝缘子寿命评估技术研究摘要：复合绝缘子在常年挂网运行过程中护套伞裙在湿度、紫外、温度、表面放电等综合因素作用下发生不可逆转的变硬变脆、粉化开裂、憎水性下降、致局部发热、机械强度下降等现象，给电网的安全稳定运行带来巨大隐患；如何考虑复杂的环境对复合绝缘子的特性的影响是现在输电线路面临的技术难题。

针对高湿热地区，提出一套较准确的复合绝缘子寿命预测方案或流程。

关键词：山区；复合绝缘子；寿命评估一、复合绝缘子寿命评估现状1.绝缘子污闪特性研究现状目前，复合绝缘子的人工污秽试验方法由传统的瓷和玻璃绝缘子的人工污秽试验方法简单发展而来。

人工污秽试验方法主要包括洁净雾法和盐雾法，其中洁净雾法适用于内陆型污秽地区的绝缘子耐污闪性能评估，并且也获得了最为广泛的应用。

洁净雾法的特点是首先通过喷污、涂污或浸污的方式在绝缘子表面构成人工污秽固体涂层，待涂层干燥后再在雾室内受潮，进行闪络试验。

湿润绝缘子所使用的雾汽可以蒸汽雾、空气压缩机驱动气水混合雾，也可以是超声波雾，IEC 相关标准推荐使用蒸汽雾给出了两种洁净雾试验程序。

2.复合绝缘子寿命评估研究现状目前，复合绝缘子的人工加速老化试验方法基本上可分为盐雾法和人工加速老化试验方法。

鉴于此，中国电力科学研究院和清华大学对国内硅橡胶复合绝缘子老化方面的情况进行了调查和研究工作，提出了现场复合绝缘子硅橡胶伞裙护套老化的表现，从而归纳出实际运行中硅橡胶伞裙护套的老化判据；其次针对现在国际上不同的老化试验方法，在国内首先建立了大型的综合因素老化试验装置，在此基础上尝试了综合老化试验方法[1]。

华北电力大学和华北电力科学研究院以不同运行年限的现场运行绝缘子为试样，采用憎水性测试、Fourier变换红外光谱（FTIR）分析以及热刺激电流（TSC）测试等手段对不同绝缘子试样进行了测试分析，通过对比峰值及相关参数的变化可以对硅橡胶材料的老化程度进行一定的量化判断。

二、复合绝缘子寿命评估方法研究方案1.复合绝缘子老化对其运行状态的影响根据复合绝缘子在不同时期的结构、配方、制造工艺、运行条件等方面存在的差异，并结合运行环境、运行条件、地理环境的不同，在典型地区对复合绝缘子进行适量抽样，并对抽样绝缘子进行材料测试，掌握实际运行绝缘子电气、机械、材料劣化等运行性能与上述因素之间的统计数据。
