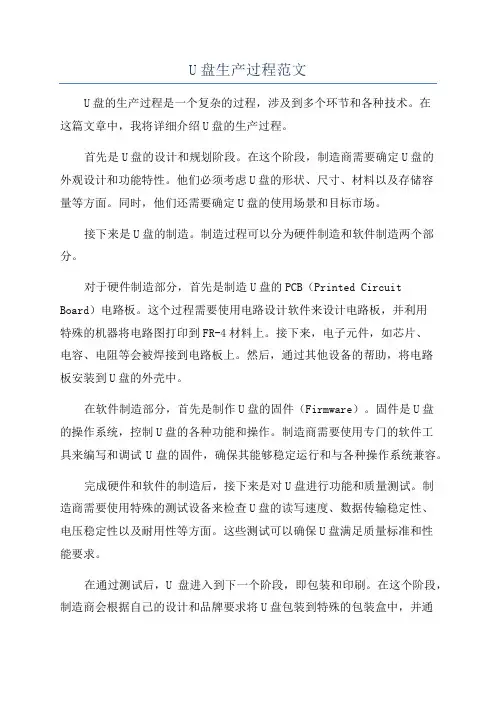

U盘生产过程范文U盘的生产过程是一个复杂的过程,涉及到多个环节和各种技术。
在这篇文章中,我将详细介绍U盘的生产过程。
首先是U盘的设计和规划阶段。
在这个阶段,制造商需要确定U盘的外观设计和功能特性。
他们必须考虑U盘的形状、尺寸、材料以及存储容量等方面。
同时,他们还需要确定U盘的使用场景和目标市场。
接下来是U盘的制造。
制造过程可以分为硬件制造和软件制造两个部分。
对于硬件制造部分,首先是制造U盘的PCB(Printed Circuit Board)电路板。
这个过程需要使用电路设计软件来设计电路板,并利用特殊的机器将电路图打印到FR-4材料上。
接下来,电子元件,如芯片、电容、电阻等会被焊接到电路板上。
然后,通过其他设备的帮助,将电路板安装到U盘的外壳中。
在软件制造部分,首先是制作U盘的固件(Firmware)。
固件是U盘的操作系统,控制U盘的各种功能和操作。
制造商需要使用专门的软件工具来编写和调试U盘的固件,确保其能够稳定运行和与各种操作系统兼容。
完成硬件和软件的制造后,接下来是对U盘进行功能和质量测试。
制造商需要使用特殊的测试设备来检查U盘的读写速度、数据传输稳定性、电压稳定性以及耐用性等方面。
这些测试可以确保U盘满足质量标准和性能要求。
在通过测试后,U盘进入到下一个阶段,即包装和印刷。
在这个阶段,制造商会根据自己的设计和品牌要求将U盘包装到特殊的包装盒中,并通过印刷技术在包装盒上印刷商标、公司名称和产品信息等。
这个过程是非常重要的,因为包装和印刷可以提高产品的吸引力并增加品牌价值。
最后,U盘将通过批发商或零售商销售给最终用户。
这通常是通过各种销售渠道,如线上电商平台、实体店面或电子产品展会等进行的。
制造商还可以通过供应链管理和物流配送来确保产品的按时交付。
需要注意的是,不同制造商和不同品牌的U盘生产过程可能会有所不同,但总体上它们都会经历上述的几个关键环节。
通过以上介绍,我们可以看出U盘的生产过程是一个集科技、工艺和管理于一体的复杂过程。
新型U盘设计说明_毕业论文一、设计背景随着信息技术的飞速发展,大数据时代已经来临。
在这个背景下,移动存储设备的需求日益旺盛。
U盘作为一种便携式存储工具,具有体积小、容量大、传输速度快等优点,深受广大用户的喜爱。
然而,市面上的U盘产品同质化严重,缺乏创新。
为此,本毕业论文旨在设计一款新型U盘,以满足用户个性化需求,提升用户体验。
二、设计目标1. 创新外观设计,使新型U盘具有较高的辨识度;2. 优化内部结构,提高数据传输速度和稳定性;3. 增加实用功能,满足用户多样化需求;4. 注重环保,采用可回收材料,降低能耗。
三、设计方案1. 外观设计(1)形状创新:打破传统U盘矩形的设计,采用流线型设计,使产品更具动感;(2)材质选择:选用耐磨、抗摔的铝合金材质,提高产品质感;(3)颜色搭配:采用撞色设计,突出产品个性;(4)尺寸优化:在保证功能性的前提下,尽量减小体积,便于携带。
2. 内部结构设计(1)主控芯片:选用高性能、低功耗的USB3.1主控芯片,提高数据传输速度;(2)存储颗粒:采用高品质MLC/TLC存储颗粒,保证数据存储的稳定性和可靠性;(3)电路板布局:优化电路板布局,减少信号干扰,提高传输效率。
3. 实用功能设计(1)LED指示灯:实时显示U盘工作状态,方便用户了解设备运行情况;(2)硬件加密:内置加密芯片,保护用户数据安全;(3)一键备份:设置一键备份功能,简化用户操作;(4)OTG功能:支持OTG功能,实现手机与U盘之间的数据传输。
4. 环保设计(1)材料选择:采用可回收材料,降低环境污染;(2)节能设计:优化电路设计,降低产品功耗;(3)包装简约:采用简约包装,减少资源浪费。
四、设计创新点1. 智能连接功能新型U盘设计融入了智能连接技术,通过蓝牙与设备自动配对,无需物理连接,即可实现数据传输,大大提升了用户的使用便捷性。
2. 防水防尘设计考虑到用户在使用过程中可能遇到的各种环境,新型U盘采用了防水防尘的设计,确保在恶劣环境下数据的安全。
U盘电路板结构图解说明及简单维修U盘的结构比较简单,主要是由USB插头、主控芯片、稳压IC(LDO)、晶振、闪存(FLASH)、PCB板、帖片电阻、电容、发光二极管(LED)等组成。
USB插头:容易出现和电路板虚焊,造成U盘无法被电脑识别,如果是电源脚虚焊,会使U盘插上电脑无任何反映。
有时将U盘摇动一下电脑上又可以识别,就可以判断USB插口接触不良。
只要将其补焊即可解决问题。
稳压IC:又称LDO,其输入端5V,输出3V,有些劣质U盘的稳压IC很小,容易过热而烧毁。
还有USB电源接反也会造成稳压IC烧毁。
维修时可以用万用表测量其输入电压和输出电压。
如无3V输出,可能就是稳压IC坏了。
但有一种情况,输出电压偏低,且主控发烫,这时就是主控烧了。
还有些U盘会在USB+5V和稳压IC之间串一个0欧姆的保护电阻,此时稳压IC没有5V输入电压就是它坏了。
现在许多主控都将LDO集成到主控内部了,所以我们会看到许多U盘都没有外置LDO了,它们都是USB+5V电压直接输入。
这种情况就要换主控了。
晶振:早期的U盘大多都是用6M的晶振,现在的U盘则普遍采用12M晶振。
晶振不耐摔,所以它是U盘上的易损件,最好的维修方法就是用相同频率的晶振直接代换。
主控芯片:主控制芯片负责闪存与USB连接,是U盘的核心,我们一般所说的U盘方案就是指主控芯片的型号。
量产工具也是与它对应的。
有些主控芯片还要输入3V的电压给FLASH供电,保证闪存的正常工作。
FLASH焊盘:它的作用是固定闪存,使闪存与主控连接。
受外力挤压后容易使闪存与焊盘接触不良,这时会造成电脑上的U盘打不开,无法存储文件等。
只要将闪存的引脚补焊一下就可以修复,也即我们常说的拖焊。
U盘维修详细教程以下故障在维修时,首先要排除USB接口损坏及PCB板虚焊、及USB延长线正常的情况下,再维修判断。
1、U盘插到机器上没有任何反应维修思路:根据故障现象判断,U盘整机没有工作,而U盘工作所要具备的条件也就是我们维修的重点。

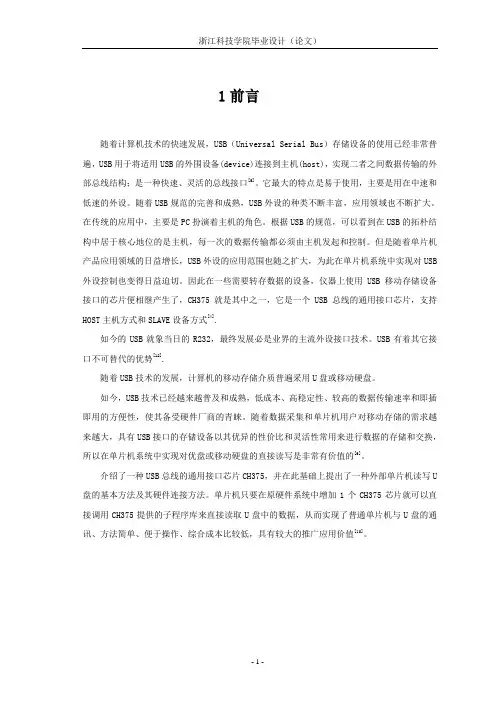

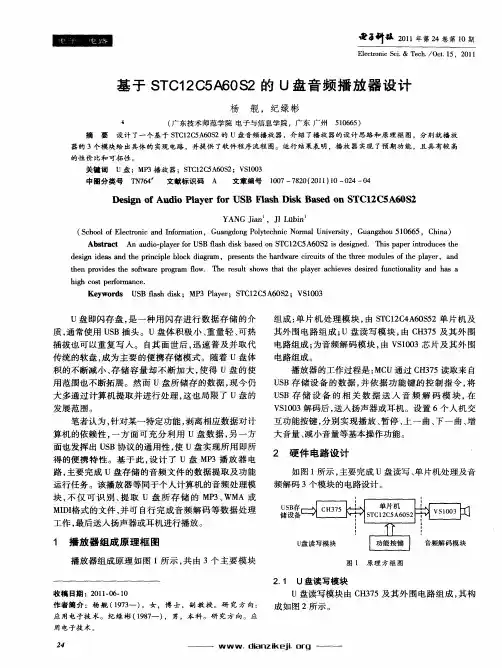

1前言随着计算机技术的快速发展,USB(Universal Serial Bus)存储设备的使用已经非常普遍,USB用于将适用USB的外围设备(device)连接到主机(host),实现二者之间数据传输的外部总线结构;是一种快速、灵活的总线接口[5]。
它最大的特点是易于使用,主要是用在中速和低速的外设。
随着USB规范的完善和成熟,USB外设的种类不断丰富,应用领域也不断扩大。
在传统的应用中,主要是PC扮演着主机的角色。
根据USB的规范,可以看到在USB的拓朴结构中居于核心地位的是主机,每一次的数据传输都必须由主机发起和控制。
但是随着单片机产品应用领域的日益增长,USB外设的应用范围也随之扩大,为此在单片机系统中实现对USB 外设控制也变得日益迫切。
因此在一些需要转存数据的设备,仪器上使用USB移动存储设备接口的芯片便相继产生了,CH375就是其中之一,它是一个USB总线的通用接口芯片,支持HOST主机方式和SLAVE设备方式[4].如今的USB就象当日的R232,最终发展必是业界的主流外设接口技术。
USB有着其它接口不可替代的优势[12].随着USB技术的发展,计算机的移动存储介质普遍采用U盘或移动硬盘。
如今,USB技术已经越来越普及和成熟,低成本、高稳定性、较高的数据传输速率和即插即用的方便性,使其备受硬件厂商的青睐。
随着数据采集和单片机用户对移动存储的需求越来越大,具有USB接口的存储设备以其优异的性价比和灵活性常用来进行数据的存储和交换,所以在单片机系统中实现对优盘或移动硬盘的直接读写是非常有价值的[6]。
介绍了一种USB总线的通用接口芯片CH375,并在此基础上提出了一种外部单片机读写U 盘的基本方法及其硬件连接方法。
单片机只要在原硬件系统中增加1个CH375芯片就可以直接调用CH375提供的子程序库来直接读取U盘中的数据,从而实现了普通单片机与U盘的通讯、方法简单、便于操作、综合成本比较低,具有较大的推广应用价值[10]。
U盘电路设计
4.1 创建U盘原理图元件
U盘的整体电路图如下页图所示,分析该原理图可知,该电路主要由U盘控制器U2(IC1114)和存储器U3(三星K9F0BDUDB)组成,而电压转换器U1完成将电脑提供的VUSB电压转换为VCC电压。
其中几个核心元件,电压转换器U1、控制器U2、存储器U3和写保护开关SW1,都必须自己创建。
同时为了连线简单清晰,控制器和存储器之间采用了总线的方式连接。
创建电压转换器U1、控制器U2、存储器U3和写保护开关SW1的原理图元件。
1. 创建新的PCB工程文件“UPAN.PRJPCB”。
2. 创建新的原理图文件“UPAN.SCHDOC”。
3. 创建新的原理图库文件“UPAN.SCHLIB”。
放置自制的原理图元件
对于自制的原理图元件,可以点击【Place】放置按钮,将选中的元件放置到原理图图纸中,如图所示,将自制的U盘控制器IC1114放置到原理图中。
4.2 添加网络标号和绘制总线
放置完元件后,接下来就是绘制元件引脚之间的连线了,由于控制器和存储器之间的连线非常复杂,地址线、数据线、控制线达到几十条之多。
因此必须采用网络标号和总线的方法进行绘制。
确定和添加元件封装
因为U盘体积非常小巧,电路板面积很小,所以电路板中的元件绝大部分采用SMD元件,以节省电路板面积。
根据前面章节的介绍,并结合元件的实际外形和管脚排列情况,而且部分元件还参考了元件供应商提供的技术和封装参数,确定合适的元件封装如表所示。
1.确定A T1201的封装
2. 确定IC1114的封装
3. 确定存储器K9F0BDUDB 的封装
USB 接口J1的外形和引脚封装
2.5
2
2.5
2.54
1.25
4.5
1
23
4
写保护开关SW1的外形和引脚封装
晶体振荡器Y1的外形和封装
11.2 新建PCB 文件并绘制电路板边框
根据设计的要求和U 盘外壳的限制,确定电路的长、高尺寸。
经过分析,确定本电路板长、高参考尺寸为:45×15mm ,并且受外壳固定柱的限制,中间有一个半径为1mm 的半圆形的缺口,便于该电路板固定于U 盘外壳中,如图所示。
11.3.1 载入元件引脚封装 11.3.2 设置内电层的网络属性 11.4 多层板元件布局调整 11.6 多层板自动布线。
