(招标投标)高低压配电柜招标技术要求

第一部分技术要求部分一、招标范围：招标范围包含xx项目X楼--X楼、地下部分、人防区域所有图纸范围内配电箱/柜、户内弱电箱体的供应。

高基变配电室以下的所有配电（箱）柜均包含在本次招标范围内（设备自带的专业控制箱除外），各类箱、柜、盘具体数量以提供的图纸为准。

分界室、高基配电室内的供电系统配电柜不在本次招标范围内。

注：1、类型描述为风机配电箱、水泵配电箱、应急照明箱、电梯配电箱等内容，能够反映该配电箱的用途文字说明2、投标单位须提供可以编辑的EXCEL2007以下版本表格供招标单位评标使用。

3、弱电竖井内、弱电机房内弱电箱由电信运营商供应并安装，不在本次招标范围内。

招标配电箱的内容包含但不限于以下内容，具体数量由投标人按照图纸制作统一表格统计完成。

1、光柜、力柜（不含充电桩动力柜）2、层电表箱（是否包含电表箱需与当地供电公司确认）3、户内配电箱、户内弱电箱4、π接箱5、应急照明箱6、电梯配电箱（电源箱）7、风机、水泵、水炮配电箱（除水泵控制箱）8、弱电机房内配电箱9、人防风机配电箱10、防火卷帘控制箱及人防设备配电箱11、电表箱及箱内电表及表前、后开关等全部电气元件；以及一套售电系统、电卡（含抄表系统的调试）.2.2投标报价说明2.2.1除设计明确的内容外，本次招标还需包括但不限于以下内容：配电箱（柜）箱体的制作、供应、包装、运输至甲方指定地点（含保险费）、检测、检验；乙方应付税金；装卸、运输及装卸过程中的损耗。

半成品及成品保护费用；所有承包范围内工程移交前需要发生的验收、成品检测以及供电部门、质检站等相关检测所需的全部费用（包括必要的破坏性试验检测）；配合总包调试的人员施工费、调试过程中由于投标单位过错导致的设备损坏、返工及设备更换费用；两年的售后保修费用；电表检测、检验费。

2.2.2其它按照招标文件、供应合同以及投标人认为承担本设备供应并验收合格而需要发生的其它成本支出。

供货周期中的材料等物价的涨跌风险；2.2.3合同范围内价格包干，报价需综合考虑所有配电箱（柜）箱体尺寸，若实际要求尺寸发生变化，与清单描述不一致时单价不做调整。

高低压配电工程招标技术要求(总22页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--高、低压配电工程招标技术要求第一部分工程范围及配合要求一、工程范围1.负责供电方案报批，各种用电施工手续的代为办理，即提供业主正式供电的交钥匙工程。

2.高压外线方案及电缆通道设计。

3.负责供电方案批准并经我司书面同意的高压开关站至小区红线范围内高压配电室及各变配电房的高压电缆通道及高压电缆施工（若市政电缆通道已形成，则为办理高压电缆通道占用手续）。

4.高压配电室及变配电室内桥架及低压母线槽的供应、安装、调试。

（含到发电机房低压回路）5.高低压配电设备和高低压计量装置的供应、安装、调试：变配电房内高/低压配电柜、开关柜 (包括中置开关柜、负荷开关柜、低压配电屏及相关屏柜)、变压器（含温控器及保护外壳）的供应安装 (包括槽钢基础) 。

6.高压配电室及变配电室接地装置敷设施工：供应及安装变配电设施设备接地系统装置包括：铜牌、铜带、铜线、预埋管件、焊接等相关配件和材料。

7.高压柜、低压柜、变压器内部及相互间的母排/电缆连接。

8.高、低压配电柜、开关柜及变压器之间的二次配线工作。

9.高压变配电综合保护装置的供应、安装、调试。

10.高压配电室高压系统模拟板制作、供应；变配电房内绝缘垫、所需的全部劳保用品及专用工具的提供。

11.配电房内的孔洞封堵及防鼠网等安装。

12.各配电室低压配电屏至各楼强电竖井集中电表箱内的低压电缆和低压母线槽敷设。

13.各栋居住楼安装住房一户一表，低压配电柜内所安装分表必须由成都市电业局或质量技术监督局出具检测合格的证明。

乙方负责集中抄表装置的安装及调试，并负责确保安装上述表数给甲方使用。

一户一表工程中的电表、表箱、集中抄表器、用电查询装置、电线电缆及其安装与维护工程（含IC卡办理等）。

14.高压供电手续、低压户表用电手续、竣工验收通电等相关手续办理并保证按合同工期要求通电。

高低压配电工程招标文件______________有限公司二零零四年月日前附表项目名称项目地点联系人联系电话传真招标方式议标招标范围--——高低压配电工程建筑面积M2 结构类型框架结构，五层工程工期确保日前全部安装调试完毕,具备通电条件。

工程质量合格领取标书时间2004年月日投标有效时间投标截止日后30日内有效投标保证金人民币20000元投标文件份数正本壹份，副本贰份投标文件递交地点投标答疑时间2004年月日下午2时投标截止时间2004年月日下午5时前一、投标须知1。

1投标单位资格要求1.1.1 参加投标的单位必须为中华人民共和国境内注册、具有独立法人资格的经济实体,不接受任何形式的联合体参与竞争。

1.1.2 投标单位须具备承装10KV或/及以上电力设施施工资质；投标的项目经理须具备高压作业施工资质。

1。

1.3具有良好的财务状况和商业信誉。

1.1.4相关法律规定的其它条件。

1。

2 投标单位收到该工程的招标文件、图纸及其它资料后应认真审阅，对不清楚或有疑问者，投标单位应以书面形式在投标答疑时向招标单位提出。

1。

3 招标单位对招标文件和资料等所做的补充修正解答均视为招标文件的有效组成部分，并以书面形式通知各投标单位。

1。

4 投标单位所提交投标文件，必须在充分理解招标单位提供的全部资料,包括招标文件、相关图纸及现场条件的基础上编写.一旦递交投标书将被视作投标单位已经充分理解招标文件、补充通知、现场情况和其它影响工程施工或费用的因素，并已在投标报价和施工方案中充分考虑。

投标单位应严格遵守标书原始文本，任何非正式改动、补充或注释将不被认可。

1.5投标单位在提交投标文件后,投标截止期前，可以修改和撤回其投标书,这种修改和撤回应以书面补充文件的方式，送达招标单位。

但不论投标结果如何，与投标相关的所有文件及相关资料（除资质证书原件外）概不返还。

1.6 投标书封面、投标书及报价单需加盖法人公章,并须有法定代表人或法人委托代理人签字或盖章。

低压配电柜招标技术要求HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】1 技术要求及规格概述1.1.1 工程概况1.1.2 环境条件（1）地区环境温度：-10～+43C。

（2）环境温度：-5～+40C。

（3）相对湿度：日平均值不大于95%，月平均值不大于90%（20C）。

（4）海拔高度：<2000 m。

（5）地震烈度：≤7度。

（6）振动：f10HZ时，振幅为，10 f150HZ时，加速度为。

（7）安装：户内安装，垂直安装与垂直面的倾斜角度不超过5度，整组柜排列应保持相对平整。

（8）雷暴日：中雷区。

（9）污染等级：3级。

（10）在高湿期内可能有凝露现象，投标人应采取措施防止凝露对设备的危害。

防凝露设备具有手动/自动投入功能，手动/自动投入装置每所设置一套。

1.1.3 采用标准按本技术条件提供的设备应遵循下列标准的最新版本或修订本，但不局限于这些标准：GB/ 《低压开关设备和控制设备总则》GB7947-87 《绝缘导体和裸导体的颜色标志》GB7251-97 《低压成套开关设备和控制设备》JB/T9661-99 《低压抽出式成套开关设备》JB/T5877-99 《低压固定封闭成套开关设备》GB/ 《低压系统内设备的绝缘配合第一部分：原理、要求和试验》《低压开关设备和控制设备低压开关、隔离器、隔离开关及熔断器组合电器》GB50057-94 《建筑物防雷设计规范》《低电压并联电容器》JB7113-1993 《低电压并联电容器装置》IEC112-1979 《固体绝缘材料在潮湿条件下的相对起痕指数和耐痕指数的测定方法》说明：所采用的标准均应为项目执行时的最新有效版本。

若投标人采用除上述之外的其它被承认的相关国内、国际标准，应明确提出并提供相应标准复印件，经招标人批准后方可采用。

变电所部分（A1）1.2.1 系统参数低压配电系统采用三相五线制配电系统，接地保护系统采用TN-S方式。

高低压配电柜要求高低压配电箱、配电柜的安全技术要求高低压配电箱、配电柜的安全技术要求，具体如下：（1）配电箱、开关箱的箱体材料，一般应选用钢板，亦可选用绝缘板，但不宜选用木质材料。

（2）电箱、开关箱应安装端正、牢固，不得倒置、歪斜。

固定式配电箱、开关箱的下底与地面垂直距离应大于或等于1.3m、小于或等于1.5m；移动式分配电箱、开关箱的下底与地面的垂直距离应大于等于0.6m、小于等于1.5m。

（3）进人高低压配电柜的电源线，严禁用插销连接。

（4）电箱之间的距离不宜太远。

分配电箱与开关箱的距离不得超过30m。

开关箱与固定式用电设备的水平距离不宜超过3m。

（5）每台用电设备应有各自专用的开关箱。

施工现场每台用电设备应有各自专用的开关箱，且必须满足“一机一闸一漏”要求，严禁用同一个开关电器直接控制两台及两台以上用电设备（含插座）。

开关箱中必须设漏电保护器，其额定漏电动作电流应不大于30mA，漏电动作时间应不大于0.1s。

（6）为了确保安全，所有配电箱门应配锁，不得在配电箱和开关箱内挂接或插接其他临时用电设备，开关箱内严禁放置杂物配电箱（柜）生产技术要求根据本工程的设计和质量目标的要求，为保障工程中使用的配电箱（柜）产品的性能、质量满足总体工程质量和用户后期使用、维护的需要，特提出配电箱（柜）的生产技术要求，在产品进场时，我方将严格按照各相关的国家及地方性的规范、规程及本技术要求对产品的性能、质量、技术指标进行检验，达不到要求禁止在本工程中使用。

一、本次技术性能参照引用的国家规范和标准：(不限于此)1、GB50254-1996《电气装置安装工程低压电器施工及验收规范》2、GB2682-1981 《电工成套装置中指示灯和按钮颜色》3、GB2681-1981 《电工成套装置中导线颜色》4、GB4208-1993 《外壳防护等级（IP代码）》5、GB7251-1987 《低压成套开关设备》6、GB9466.1-1997 《低压成套开关设备基本试验方法》7、GB50303-2002 《建筑电气工程质量验收规范》8、GB50150-2002 《电气装置安装工程电气设备交接试验标准》9、GB50171-2002 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》10、IEC439-1 《成套低压开关设备和控制设备》11、IEC364 《建筑物电气装置》12、IEC439-3 《对非专业人员使用的低压开关设备和控制设备》13、NEMAIC2-322 《通用交流电动机控制中心》14、JB2436-1992 《电力传输控制装置用铜制裸压接端头》15、UL-854 《电动机控制中心》16、要符合国家、地方质量验收规范及供电局的要求。

低压配电箱技术要求一、说明1、基本原则1.1 本章说明有关各类型动力箱、照明箱、控制箱的供应、安装及调试所需的各项技术要求,所述技术规格及要求是招标人提供的最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应保证提供符合本技术规格及要求和有关工业标准的优质产品。

招标方不保证提出的全部技术参数合理完整，投标方有责任根据工程（设备）功能及设计图纸提供符合生产工艺技术并且是技术价格性能比最好的产品。

1.2 本技术规格及要求所使用的标准和规范如与投标人所执行的标准发生矛盾时，按较高标准执行。

1.3 招标人保留对本技术规格及要求补充和修改的权利，投标人应承诺予以配合，如提出修改，具体事项由中标人与招标人另行商定。

1.4 投标人所提供的货物，如若发生侵犯知识产权的行为时，其侵权责任与招标人无关，应由投标人承担相应的责任，并不得损害招标人的利益。

1.5投标人应根据货物清单内的技术资料、数量及类别提供所需的动力箱、照明箱、控制箱。

而货物清单内所标注的动力箱、照明箱、控制箱数量只为初步设计概算仅作招标参考，确实所需的动力箱、照明箱、控制箱参数及数量须由供货单位根据招标图纸重新复核计算确定。

并在设备生产前将计算书呈交招标人工程师审核。

1.6 投标人应承诺中标以后，在供货前投标人应安排厂家技术人员根据本投标项目实际情况，对所提供的产品进行图纸深化设计，包括设备基础图，设备大样图交予业主方审核。

设备大样图必须经业主审核确认后方可生产。

投标人应承诺中标以后，按项目施工进度计划及现场实际进度分批供货，每批次供货设备数量及相应参数必须按经业主审核并确认的采购单进行生产，并保证每批次设备的供货周期，与投标人承诺的设备供货周期相同。

1.7 卖方需负责提供为使设备达到安全可靠的运行，所有必需的配件及辅助设施，如：柜间连接线、连接件、专用接口、专用工具、专用试验设备和机械联锁等，并应保证设备在各方面均能达到正常运行的要求。

低压配电柜招标技术要求HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】1 技术要求及规格概述1.1.1 工程概况1.1.2 环境条件（1）地区环境温度：-10～+43C。

（2）环境温度：-5～+40C。

（3）相对湿度：日平均值不大于95%，月平均值不大于90%（20C）。

（4）海拔高度：<2000 m。

（5）地震烈度：≤7度。

（6）振动：f10HZ时，振幅为，10 f150HZ时，加速度为。

（7）安装：户内安装，垂直安装与垂直面的倾斜角度不超过5度，整组柜排列应保持相对平整。

（8）雷暴日：中雷区。

（9）污染等级：3级。

（10）在高湿期内可能有凝露现象，投标人应采取措施防止凝露对设备的危害。

防凝露设备具有手动/自动投入功能，手动/自动投入装置每所设置一套。

1.1.3 采用标准按本技术条件提供的设备应遵循下列标准的最新版本或修订本，但不局限于这些标准：GB/ 《低压开关设备和控制设备总则》GB7947-87 《绝缘导体和裸导体的颜色标志》GB7251-97 《低压成套开关设备和控制设备》JB/T9661-99 《低压抽出式成套开关设备》JB/T5877-99 《低压固定封闭成套开关设备》GB/ 《低压系统内设备的绝缘配合第一部分：原理、要求和试验》《低压开关设备和控制设备低压开关、隔离器、隔离开关及熔断器组合电器》GB50057-94 《建筑物防雷设计规范》《低电压并联电容器》JB7113-1993 《低电压并联电容器装置》IEC112-1979 《固体绝缘材料在潮湿条件下的相对起痕指数和耐痕指数的测定方法》说明：所采用的标准均应为项目执行时的最新有效版本。

若投标人采用除上述之外的其它被承认的相关国内、国际标准，应明确提出并提供相应标准复印件，经招标人批准后方可采用。

变电所部分（A1）1.2.1 系统参数低压配电系统采用三相五线制配电系统，接地保护系统采用TN-S方式。

高低压变配电设备技术要求高低压变配电设备主要技术要求一、高低压配电柜、技术条件通用条款1、使用环境条件：环境温度：-10℃—+40℃ 海拔高度：<m相对湿度：日平均值≤95%，月平均值≤90% 最大日温差：25℃环境条件：户内，无明显尘埃和腐蚀性气体污染等级：2级抗地震能力：7级烈度2、防护等级：IP4X3、货物壳体表面处理和颜色：计算机灰，并且由生产厂具备的自动喷塑生产流水线进行表面喷塑，以保证表面涂覆的可靠质量4、标准的适用和执行：投标人所提供的货物除应满足本技术要求以外，还应符合下列相关标准的规定进口元器件允许适用原产国标准，但必须等同或优于中华人民共和国国家标准，如这些标准内容有冲突，按高的标准执行(1) (2) (3) (4) (5) (6) (7) (8) (9) (10)GB-《3~35KV户内交流高压开关设备》 DL-91《户内交流高压开关柜订货技术条件》和~《高电压试验技术》 GB《交流高压电器在长期工作时的发热》 SD《交流高压隔离开关的技术条件》 SD-89《高压开关柜闭锁装置技术条件》 GB《交流高压电器动热稳定试验方法》DL-91《10~35户内高压真空断路器订货技术条件》 5-85《高压配电装置设计技术规程》GB《交流高压电器在长时间工作时的发热》共 21 页(11) (12) (13) (14) (15) (16) (17) (18) (19) (20) (21) (22) (23) (24) (25)《低压成套开关设备和控制设备》 GB-81 《电气设备额定电流》 -1 《低压开关设备及控制设备》 -1A 《短路保护并列设备》《低压成套开关设备和控制设备》《低压电气外壳防护等级》 -89 《低压抽出式成套开关设备》 GB-87 《电流互感器》 - 《电流互感器》《低电压并联电容器》GB-88 《低压成套开关设备基本试验方法》GB-96 《电气装置安装工程电缆线路施工及验收标准》GB-96 《电气装置安装工程盘柜及二次回路接线施工及验收规范》 GB- 《建筑电气工程施工质量验收规范》国家现行包装运输标准凡本技术要求未特别提及的地方，也应符合中华人民共和国现行的有关国家标准 5、铭牌：每台开关柜、每段母线桥均应配备铭牌，铭牌要铆固固定在明显易见的外壳表面上铭牌上标记的内容：产品名称、型号规格制造厂商名称和商标制造年、月和出厂日期出厂编号标准代号额定频率额定工作电压额定绝缘电压额定电流水平母线：垂直母线：共 21 页短时耐受电流水平母线：按电力变压器低压输出母线提高一个线号选择垂直母线：不低于A 相应母线载流量选择防护等级6、所有设备、装置的操作指示、警告指示等用英文标示的，必须在相同位置牢固粘贴内容相同的简体中文标示7、货物的所有电气连接铜端子表面、铜母线连接段搭接面的表面均应做表面搪锡处理货物的所有装配螺栓、螺母、垫片等均应镀锌件表面搪锡处理工艺、镀锌处理工艺必须符合相应的国家标准要求8、开关的操作机构应清楚地标示接通、断开位置和试验位置9、各进、出线回路和接线端头应清楚地标示相应的回路编号、相序编号，所有的编号均应与设计图或投标人提供并经设计确认的接线图上的标示编号一致10、配电柜的正面的操作手柄上方应粘贴该回路的用途、回路编号的标示牌，表示牌应用不易毁损的材料制作11、按设计图或投标人提供并经设计确认的图纸在配电柜的右上角清楚地标注配电柜编号12、在每台配电柜的电缆接线室的背板内表面上粘贴该柜的电气系统图、接线展开图电气系统图、接线展开图采用不干胶印制13、配电柜内的接线端子均应预留接线端子14、母线应按相关标准，采用国标铜排，材质必须满足或高于国家标准要求、高低压配电柜内部元器件选型通用要求1 内部元器件应符合其本身的制造标准，同时还应通过3C认证或认证3C认证、认证和颁发生产许可证的元器件均应具有相应标志中标人在选用时必须严格审查每一种元器件的检测报告和相应的认证证书的有效性检测报告和认证证书应留底备查2 所有元器件均应按照其制造厂的说明进行安装；并且其安装与接线不应因相互影响而使功能受到损害3 所有元器件除满足设计要求外，还必须达到本技术文件的相关要求，二者矛盾时以本技术文件为准共 21 页4 本技术要求未提及的应严格按照设计图选择5 交货时，若业主发现有选用不合格元器件的情况，中标单位必须无条件予以更换业主保留索赔的权利、封闭式母线桥的技术条件封闭式母线桥是与低压配电屏配套供应的，投标人必须充分考虑封闭式母线桥与低压配电屏和干式变压器连接部分的做法，并提供详细的做法大样图封闭式母线桥的壳体采用冷轧钢板，材质符合GB《普通碳素结构钢技术条件》中QA钢并符合GB《普通碳素结构钢冷轧钢带》及GB《普通碳素钢、低合金钢薄钢板技术条件》的有关规定壳体表面喷塑、低压配电屏技术条件低压柜按设计要求选用智能型低压配电柜1、框架结构采用九折型材或C型材组装，保证柜体抗冲击力强度2、低压开关柜柜型为固定分隔式，分隔等级级，防护等级IP3X以上，具有机械联锁装置，保证操作、维护的安全3、柜内空间功能分配由4个相互隔离的区间组成，即水平母线区、垂直母线电缆转接区、功能单元区、馈线电缆区，且要求柜内单台上下通风良好还必须配备柜内及主母排温度两段测控自动风冷系统总成，当机柜内及主母排温度任一项达到设定温度时，指令驱动柜内风机强制风冷，当机柜内及主母排温度均低于设定温度时，风机停止工作4、框架断路器配插入安装台，电动/手动操作机构及手柄5、所有A以下出线回路出线端应配备馈出电缆一次端子，以便馈出电缆连接，且要求接线端子有绝缘防护盖6、所有塑壳断路器回路出线端必须采用硅橡胶电缆作为转接连线，以保证导线在≥℃温度时绝缘层不被破坏7、低压柜尺寸及工艺：板材选用冷轧钢板，钢板厚度满足国家相关标准，尺寸满足设计图纸要求安装位置要求8、柜内所有铜排要求镀锡处理共 21 页9、其他低压配电屏在出厂前应按照设计图在柜顶预留与母线桥连接的开孔和螺栓固定孔；在柜底部预留电缆进出线的敲落孔该部分应充分考虑到与安装施工单位的配合，开孔位置和大小尺寸、敲落孔的孔径、数量应与安装施工单位根据现场安装实际情况确定，智能仪表的安装，中标人负责仪表安装及仪表与整柜成套，并按国家相关标准进行出厂前检验资料要求(1) 与拟投设备相同的产品样本：投标时随同投标文件提供，作为投标文件的组成部分产品样本应包含有结构介绍、外形尺寸、安装基础等内容(2) 图纸：工厂在合同生效后半个月内，提供图纸及说明材料供审定认可a 基础图：标明低压开关柜的尺寸、基础固定的位置和尺寸等b 电气原理图：包括低压开关柜的内部电气接线 (3) 试验报告：a 权威机构提供的型式试验报告b 出厂试验报告c 主要部件试验报告11、试验型式试验：能提供国家法定机构的型式试验报告型式试验符合国家相关标准的规定出厂实验：每台低压开关柜均在工厂内进行整台组装并进行出厂试验，出厂试验的技术数据随产品一起交付需方产品在拆装前对关键的连接部位和部件作好标记a 每个低压开关柜单元都在工厂进行出厂试验，并附合格证书b 主回路工频耐压试验辅助回路和控制回路工频耐压试验c 主回路的电阻测量d 机械特性和机械操作及机械防止误操作装置或电气联锁装置功能的试验e 仪表、元件校验及接线正确性的检定f 在使用中可以互换的具有同样额定值和结构的组件，检查其互换性现场验收试验：低压开关柜到达现场后，由安装单位按照相关标准的规定进行共 21 页现场验收试验试验结果如与产品型式试验和出厂试验结果或其规定值不符，由卖方负责12主要低压电器元件技术要求智能控制器-1D按设计要求必须实现下列配电自动管理功能：a)、数据自动显示/记录/打印/存储功能可中文自动显示智能配电柜各相运行参数：电压有效值V电流有效值I有功功率P频率F，功率因数PF(C0SΦ)以及分时电量自动打印记录/存储低压配电系统各相运行参数、取样日期，时间，环境温度等b)、故障判别处理功能智能控制器-ID能自动判别故障，当系统运行中过载、短路、过压、欠压、断相、断零、接地故障发生时，指令驱动配电柜中断路自动脱扣，实施保护作用 c)、电压故障消失自动恢复功能当故障消失后，电压恢复正常时，-1D指令驱动断路器自动合闸，系统自动投入正常运行状态 d)、功率因数自动数字补偿功能当系统功率因数(C0SΦ)较低时，-1D根据系统运行无功电流计算出补偿电容量，自动投入/退出运行补偿电容e)、声光报警，显示和记录故障状态下的数据功能当发生故障，可声光报警，表示系统处于故障状态，同时显示和记录打印出故障状态下的异常数据并将历史数据加以存储，具备“用电黑匣子”功能 f)、记录打印精度1) 摸拟量测量误差AC≤±% DC≤±%(V、I 有效值)2) 数据处理后的误差AC≤±% DC≤±%(P、PF、C0SΦ、) g)、具有多个配电系统组网运行的群控功能-1D设有RS接口或根据要求可配置远程有/无线联接，支持规约可连接上位计算机监控设备，方便进行多组配电系统通讯连接，实现中心监控 h)、可编程控制节能功能控制保护参数根据用户需要，可授权无级数现场修改任意设定，检修调试具有模拟运行功能；在多组配电变压器低压相互联络供电的系统中，-1D可编程控共 21 页制各组别配电变压器自动退出空载或低负载配电变压器，同时，-1D自动检测负荷变化，判断峰、谷用电状态自动增加/减少投入设备运行以减少配电变压器空载损耗，实现节能经济运行 i)、自动强制风冷功能当机柜内温度、主母线温度其中任一项达到某一限定温度时指令驱动风机启动强制风冷，使温度在均回到允许范围时，风扇停止工作(2)低压断路器1> 框架断路器同时满足：a) 框架断路器的额定电气参数应与开关柜的母线电气参数相匹配b) A及其以下的断路器使用分断能力()等于极限分断能力()大于等于50KA，额定短时耐受电流()应大于等于50KA/1sc) A及其以上的断路器使用分断能力()等于极限分断能力()大于等于85KA，额定短时耐受电流()应大于等于50KA/1sd) 采用智能脱扣器设系统二级保护，并带有测量显示功能，要求测量并液晶显示电流、电压、功率、频率等参数e) 应具备过载、短路瞬时、短路短延时及接地故障保护功能 f)应置于柜内具有强制风冷条件下良好的散热，保证在40℃以下无需降容，否则必须考虑降容影响，开关壳架及额定电流应上调一级 2> 塑壳断路器同时满足：a A及其以下的断路器使用分断能力()等于极限分断能力()大于等于35KAb A及其以上的断路器使用分断能力()等于极限分断能力()大于等于50KA c 具有隔离功能(3)自动转换开关同时满足：1>、国际标准-7《低压开关设备和控制设备第一部分：总则》，-3《低压开关设备和控制设备、开关、隔离开关及熔断器组合共 21 页电器》，-6《低压开关设备和控制设备、多功能开关、自动转换开关电器》2>、国家标准GB/T 《低压开关设备和控制设备总则》，GB《低压开关设备和控制设备、开关、隔离开关及熔断器组合电器》GB ，《低压开关设备和控制设备第6部分：多功能电器第1篇：自动转换开关电器》a符合国标《低压开关设备和控制设备第6部分：多功能电器第1篇：自动转换开关电器》(GB/T —)或-6-1，并提供国内或国外权威机构的检测报告给盘厂备查 b开关型式为PC级，极数为4Pc转换开关使用类别应为AC-33B或AC-33Ad开关主触头可承受%额定负载在熔断器保护下，不同电流等级的开关可承受标准规定的相应的短路耐受电流负载在熔断器保护下，不同电流等级的开关可承受标准规定的相应的短路耐受电流负荷隔离开关负荷隔离开关技术要求：1>、国际标准-1《低压开关设备和控制设备总则》，-3《低压开关设备和控制设备、开关、隔离开关及熔断器组合电器》2>、国家标准GB/T 《低压开关设备和控制设备总则》，《低压开关设备和控制设备低压开关、隔离开关及熔断器组合电器》负荷隔离开关技术参数：约定发热电流：A ——A；绝缘电压：V——V；额定冲击耐受电压 6KV——12KV；介电强度：V——V；额定工作电流：20A——A；操作力矩：—60Nm；机械寿命：次——次；电气寿命：次(5) 熔断器隔离开关品牌熔断器隔离开关技术要求：1>、国际标准-1《低压开关设备和控制设备总则》，-3《低压开关设备和控制设备、开关、隔离开关及熔断器组合电器》 2>、国家标准GB/T 《低压开关设备和控制设备总则》，共 21 页《低压开关设备和控制设备低压开关、隔离开关及熔断器组合电器》，GB/ 《低压电器外壳保护等级》，《低压熔断器基本要求》，《低压熔断器专职人员使用的熔断器补充要求》熔断器隔离开关技术参数：约定发热电流：20A ——A；绝缘电压：V；额定冲击耐受电压：6KV——12KV；介电强度：V；操作力矩：4Nm——12Nm；机械寿命：次；电气寿命：次(6) 交流接触器交流接触器应按标准设计与制造，并符合每台负载的操作要求-额定工作电压：V -额定绝缘电压：V-线圈工作电压：倍额定电压 -机械寿命：次-辅助触头机械寿命：次 -电气寿命：次 -操作频率：次/小时-电容器柜内接触器应是电容专用接触器(7) 电流、电压互感器品牌：符合-标准，采用环氧树脂全浇注，额定二次电流5A(8) 电容补偿柜、电容器及电容接触器1> 无功补偿控制器选择范围：要求：a 具有自动投切装置，使功率因素保持在以上b 控制器按“无功需量并兼顾电压”的原则，作为电容器组投切动作的判据，自动循环投切c 分组投切时，不应产生谐振 2> 电容器选择范围：要求：a 额定电压：V/Vb 频率：50HZc 环境温度：-25℃—+50℃共 21 页d 电容器采用低压干式全金属化膜密闭电容器，应具有不浸油、不燃烧、不爆炸、不污染环境、寿命长等特点e 损耗低于/f 电容器应具有自愈性能，内装永久性放电电阻，其大小能保证在1分钟内端子间的电压降至50V以下g 电极镀膜材料：镀银-锌膜3> 交流接触器应采用：专用投切电容器型，额定容量选大一档，机械寿命≥次，电器寿命≥次，辅助触头电器寿命≥次(9) 电力监控智能仪表a>、低压开关柜进线、母联、重要一级馈线智能电力监控仪表b>、低压监测负荷线路配置的智能电力仪表，其主要功能描述如下：单、三相电流；单、三相电压；有功电度一路开关量输入；一路RS通讯接口；消防回路采用2路继电器输出，数码管闪烁就地报警参数设置：任意设定电流、电压变比外壳：美观、精巧、高强度工程塑料外壳c>、低压电容补偿负荷线路配置的-1D-C功能，其主要功能描述如下：三相电流、电压、有功功率、无功功率、频率；一路RS通讯接口；参数设置：任意设定电流、电压变比外壳：美观、精巧、高强度工程塑料外壳、中置式高压开关柜技术条件第 10 页共 21 页1总体参数1> 额定电压：10kV 2> 最高电压：12kV 3> 额定频率: 50Hz4> 额定电流：进线、母联柜、出线柜额定电流均为：A5> 温升：主回路在额定电流和额定频率下的温升除应遵守GB《交流高压电器在长期工作时的发热》的规定外，还应满足如下要求： a 内各组件的温升值不得超过该组件相应标准的规定； b 可触及的外壳和盖板的温升不得超过20K 6> 额定短路开断电流和关合电流：a 额定短路开断电流：b 额定短路关合电流为相应额定短路开断电流的倍 7> 额定热稳定电流：8> 额定动稳定电流为额定热稳定电流的倍 9> 额定热稳定时间10> 分、合闸机构和辅助回路的额定电压：DCV 11> 断路器开断短路次数不小于50次12> 额定绝缘水平：高压开关柜额定绝缘水平应符合下表规定加电压部份额定电压(kV)10主绝缘对地隔离断口间的绝缘4248主绝缘对地75隔离断口间的绝缘84柜体及开关绝缘的工频耐压值柜体及开关设备绝缘的雷电冲击耐压值13> 高压开关柜中各组件及其支持绝缘件的外绝缘爬电比距，按加强绝缘要求均应不小于20mm/kV 14> 对组(部)件的要求：a 同型产品内额定值和结构相同的组件应能互换b 装于高压开关柜上的各组件，应符合它们各自的技术标准 15> 防护等级和内部故障：a 单纯以空气作为绝缘介质时，柜内各相导体的相间与对地净距必须符合：额定第 11 页共 21 页电压10kV时的导体到地间净距不小于；不同相的导体之间净距不小于b 防止人体接近高压开关柜的高压带电部分和触及运动部分其防护等级应为IP4Xc 对于内部故障，应满足：采取防止人为造成内部故障的措施；加装防止误操作闭锁装置还应考虑到由于内部组件的故障引起隔室内过压及压力释放装置喷出的影响2．开关柜结构外壳: a 总则：高压开关柜的外形尺寸详见招标图纸高压开关柜的外壳必须是进口敷铝锌板材制作(除通风、排气口外)，不得用网状编织物、不耐火或类似的材料制造外壳应具有一定的强度b 盖板和门盖板应由金属钢板制作，金属板必须可靠接地c 观察窗观察窗位置必须是观察者便于观察运行中的设备，并应达到外壳规定的防护等级，观察窗使用机械强度与外壳相近的耐火透明材料遮盖，并应与高压导电体保持有足够的电气间隙d 通风窗、排气口通风窗、排气口的防护等级，应与外壳相同开关柜的断路器室、主母线室和电缆室应有压力释放通道通风窗和排气口的位置应使排出的油气和蒸汽不致危及操作者和其他正常运行设备的安全隔板和活门 a、总则：金属封闭式高压开关柜中隔板和活门应满足防护等级要求如采用绝缘材料制成的隔板、活门与空气间隙组成复合绝缘介质时，应满足以下要求：主回路带电部分和绝缘隔板、活门的可触及表面之间，在相对湿度为90%以及本技术条件所规定的环境条件下，其相间对地能随承受工频耐压试验；第 12 页共 21 页除机械强度外，绝缘材料应能满足GB《固体绝缘材料工频电气强度试验方法》的要求；主回路带电部分试验方法要对绝缘隔板、活门的内表面之间，至少能承受%额定电压的作用；如果有泄露电流能经过绝缘件表面的连续途径或经过仅被小的气隙、油隙所隔断的途径，到达绝缘隔板和活门的可触及的表面时，此泄露电流不大于；金属封闭开关柜外壳上的以及铠装式和隔室高压开关柜的隔板上，供可移件上触头插入固定触头的孔，应是在正常使用时能正确动作的活门接近静触头中的一组，那么所有活门应具备有在合闸位置独自的闭锁装置，或者应能插入一个隔板，以防止带电的静触头组外露通过金属隔板的导体，可以用套管或类似的方法与金属隔板绝缘，套管符合有关技术标准b、隔板高压开关柜中各高压电器设备的隔板，一般是金属的并接地在接地位置和移开位置时，若其隔板都不会成为外壳的一部分，则可以是非金属的，如果隔板成为外壳的一部分，则该隔板是金属的并接地，且具有与外壳相同的防护等级在金属封闭式高压开关柜中，凡采用非金属制成的隔板，如果以此来加强相间或相对地间绝缘时，除必须满足工频耐压要求外，高压导电体与该绝缘板间还保持不小于30mm的空气间隙c、活门：活门应是金属的，并接地接地a沿所有高压开关柜的整个长度延伸方向设有专用的接地导体，该接地导体与建筑接地网相连b专用接地导体所承受的动、热稳定电流，应为铭牌额定短路开断电流的% c高压开关柜的金属骨架及其安装于柜内的高压电器的金属支架均应有符合技术条件的接地，并且与专门的接地体连接牢固d主回路中凡能与其他部分隔离的每一个部件应接地e在正常情况下可抽件中接地金属部分，在试验或隔离位置、处于隔离断口规定的条件SD《交流高压隔离开关的技术条件》下、以及当辅助回路未完全断开的任一中间位置时，均保持良好的接地连接f每一高压开关柜之间的专门接地导体均要求相互连接，并通过专用端子连接牢固真空断路器第 13 页共 21 页a．真空断路器选用b．真空断路器应满足GB《交流高压断路器》、DL《交流高压断路器订货技术条件》的要求c．真空灭弧室采用陶瓷灭弧室，真空度不得大于 d 额定电压：10KV e 最高电压：12KV f 额定频率：50HZ g 额定电流：Ah 额定短路开断电流： i 额定短路关合电流：80KA j 额定热稳定电流： k 额定动稳定电流：80KA l 机械使用寿命：不少于次 m开断额定短路电流次数：不少于50次n 分合闸机构和辅助回路的额定电压：直流Vo 真空断路器的操动机构为拉簧，应具有防跳装置，在操作方式中不允许采用手动直接合闸p 真空断路器及其操动机构必须是一体式结构，并且安装在牢固的支架上支架不会因操作力的影响而变形，断路器的操作不会影响柜上的仪表、保护装置等的正常工作装设操作次数的计数器q 断路器的安装位置便于进行检修、检查、预防性试验和巡视 r 真空断路器应装设分、合闸按钮和分、合闸指示器w 中置式真空断路器的运转小车应为托盘式，不能采用悬挂式互感器a 电流互感器型式环氧树脂浇注绝缘额定电压 12 kV 变比见设计图热稳定电流 kA(1s) 动稳定电流 kA第 14 页共 21 页-5准确级 (测量)≥10VA 5P10(保护) ≥10VA 绝缘水平工频耐受电压 42 kV/1 雷电冲击耐受电压(全波) 75 kV b 电压互感器型式树脂浇注绝缘额定电压见设计图准确级/3P 工频耐受电压 42kV/1c 互感器固定牢靠，且应采取措施使得当柜中高压电气组件运行异常时，互感器应仍能正常工作d 互感器的位置应便于运行中检查、巡视，且在主回路不带电时，便于人员进行预防性试验、检修及更换等工作e 互感器的准确度及额定负载，应能满足继电保护及仪表测量装置的要求f 电压互感器高压侧有防止内部故障的高压熔断器，其开断电流应与高压开关柜参数相匹配。

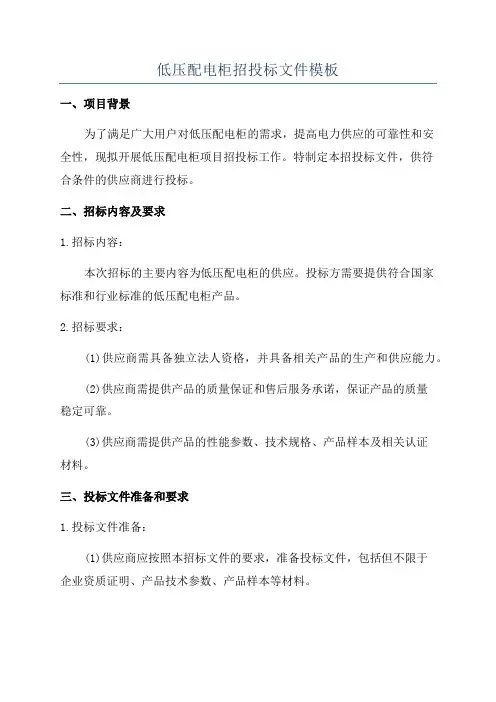

低压配电柜招投标文件模板一、项目背景为了满足广大用户对低压配电柜的需求，提高电力供应的可靠性和安全性，现拟开展低压配电柜项目招投标工作。

特制定本招投标文件，供符合条件的供应商进行投标。

二、招标内容及要求1.招标内容：本次招标的主要内容为低压配电柜的供应。

投标方需要提供符合国家标准和行业标准的低压配电柜产品。

2.招标要求：(1)供应商需具备独立法人资格，并具备相关产品的生产和供应能力。

(2)供应商需提供产品的质量保证和售后服务承诺，保证产品的质量稳定可靠。

(3)供应商需提供产品的性能参数、技术规格、产品样本及相关认证材料。

三、投标文件准备和要求1.投标文件准备：(1)供应商应按照本招标文件的要求，准备投标文件，包括但不限于企业资质证明、产品技术参数、产品样本等材料。

(2)投标文件要求包括明确的产品规格、性能参数、质量保证以及服务承诺等内容。

2.投标文件要求：(2)投标文件应按照顺序分别标明各相应内容的章节，供评审人员查阅方便。

(3)投标文件中所有材料需提供纸质原件，并在文件正文后附上电子版。

四、投标文件的递交和评审1.投标文件的递交：(1)投标截止时间为XX年XX月XX日XX时XX分，逾期提交的投标将不予受理。

(2)投标文件需以纸质材料形式递交，同时将电子版投标文件存储在可移动存储介质中，并附在纸质文件中一并递交。

2.投标文件的评审：(1)投标评审将由本项目指定的评审专家组进行，评审结果将以书面形式通知各投标方。

(2)评审结果将综合考虑供应商的产品质量、售后服务承诺、价格以及其他相关因素。

五、招标方提供的支持和服务2.招标方将会对中标方提供相应的技术支持和配合，确保项目的顺利实施。

六、其他事项1.招标方保留对本招标文件的解释权，并有权对投标人的资质、技术参数等进行审核。

2.招标方对本次招标活动保留最终解释和决策权。

以上为低压配电柜招投标文件模板，投标方按照上述要求进行准备和递交投标文件。

技术规范一、基本要求1）投标人的企业应通过ISO9000系列质量体系认证。

2）投标产品应具有国内权威机构颁发的“型式试验证书”、投标产品应通过“3C”认证。

二、环境条件1）环境温度：一5°C〜+40°C,最高月平均温度不大于35°C。

2）相对湿度：月平均值不大于90％。

3）饱和蒸气压：日平均值不大于2.2X10-3Mpa4）月平均值不大于1.8X10-3Mpa5）海拔高度：W2000m6）地震裂度：W7度三、采用标准GB7251-2005；JB/T9661-1999；IEC439；IEC947-1四、结构要求1）低压柜型式：交流低压配电柜。

低压断路路器选用不低于设计文件参考型号的产品。
