soa半导体光放大器结构
SOA(Semi-Insulating Optical Amplifier)半导体光放大器是一种基于半导体材料的光纤通信系统中的关键设备,主要用于光信号的放大。
SOA的基本结构主要由三部分组成:有源区、包层和无源区。
1. 有源区:这是SOA的核心部分,通常是由一些特定的半导体材料(如InP、InGaAsP等)制成的光放大元件。
这些材料能够吸收泵浦光并将能量转换成光信号的增益。
2. 包层:这一部分通常是由一种折射率高于有源区的半导体材料制成,其主要
作用是阻止泵浦光和无用的信号光进入有源区,从而提高放大的光信号的利用率。
3. 无源区:这一部分通常是由一种折射率低于有源区的半导体材料制成,其主
要作用是作为包层和有源区之间的过渡区域,以及提供一定的热容,以帮助消除有源区中的热量。
在操作SOA时,通常需要向有源区注入泵浦光,以激发有源区的半导体材料,
使其产生光增益。
然后,通过光纤将放大的光信号传输出去。

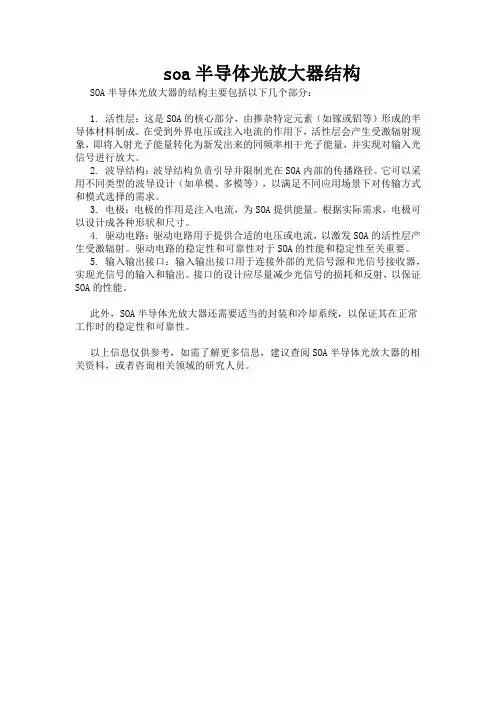

soa半导体光放大器结构SOA半导体光放大器的结构主要包括以下几个部分:
1. 活性层:这是SOA的核心部分,由掺杂特定元素(如镓或铝等)形成的半导体材料制成。
在受到外界电压或注入电流的作用下,活性层会产生受激辐射现象,即将入射光子能量转化为新发出来的同频率相干光子能量,并实现对输入光信号进行放大。
2. 波导结构:波导结构负责引导并限制光在SOA内部的传播路径。
它可以采用不同类型的波导设计(如单模、多模等),以满足不同应用场景下对传输方式和模式选择的需求。
3. 电极:电极的作用是注入电流,为SOA提供能量。
根据实际需求,电极可以设计成各种形状和尺寸。
4. 驱动电路:驱动电路用于提供合适的电压或电流,以激发SOA的活性层产生受激辐射。
驱动电路的稳定性和可靠性对于SOA的性能和稳定性至关重要。
5. 输入输出接口:输入输出接口用于连接外部的光信号源和光信号接收器,实现光信号的输入和输出。
接口的设计应尽量减少光信号的损耗和反射,以保证SOA的性能。
此外,SOA半导体光放大器还需要适当的封装和冷却系统,以保证其在正常工作时的稳定性和可靠性。
以上信息仅供参考,如需了解更多信息,建议查阅SOA半导体光放大器的相关资料,或者咨询相关领域的研究人员。

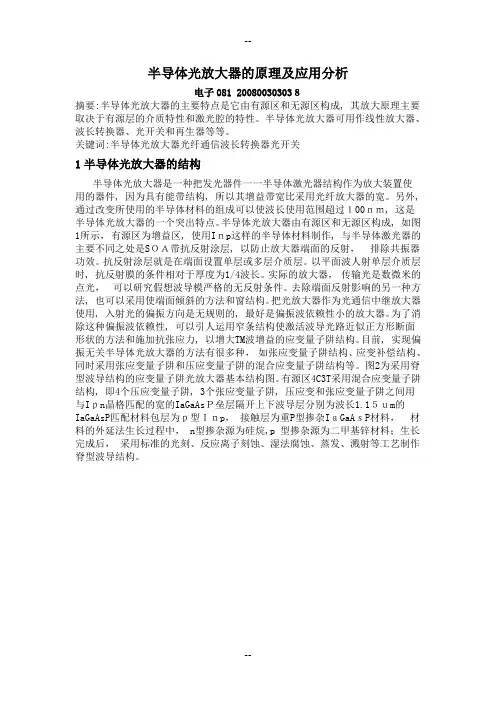

半导体光放大器的原理及应用分析电子081 200800303038摘要:半导体光放大器的主要特点是它由有源区和无源区构成, 其放大原理主要取决于有源层的介质特性和激光腔的特性。
半导体光放大器可用作线性放大器、波长转换器、光开关和再生器等等。
关键词:半导体光放大器光纤通信波长转换器光开关1半导体光放大器的结构半导体光放大器是一种把发光器件一一半导体激光器结构作为放大装置使用的器件, 因为具有能带结构, 所以其增益带宽比采用光纤放大器的宽。
另外, 通过改变所使用的半导体材料的组成可以使波长使用范围超过100nm, 这是半导体光放大器的一个突出特点。
半导体光放大器由有源区和无源区构成, 如图1所示,有源区为增益区, 使用Inp这样的半导体材料制作, 与半导体激光器的主要不同之处是SOA带抗反射涂层, 以防止放大器端面的反射,排除共振器功效。
抗反射涂层就是在端面设置单层或多层介质层。
以平面波人射单层介质层时, 抗反射膜的条件相对于厚度为1/4波长。
实际的放大器,传输光是数微米的点光,可以研究假想波导模严格的无反射条件。
去除端面反射影响的另一种方法, 也可以采用使端面倾斜的方法和窗结构。
把光放大器作为光通信中继放大器使用, 入射光的偏振方向是无规则的, 最好是偏振波依赖性小的放大器。
为了消除这种偏振波依赖性, 可以引人运用窄条结构使激活波导光路近似正方形断面形状的方法和施加抗张应力, 以增大TM波增益的应变量子阱结构。
目前, 实现偏振无关半导体光放大器的方法有很多种,如张应变量子阱结构、应变补偿结构、同时采用张应变量子阱和压应变量子阱的混合应变量子阱结构等。
图2为采用脊型波导结构的应变量子阱光放大器基本结构图。
有源区4C3T采用混合应变量子阱结构, 即4个压应变量子阱, 3个张应变量子阱, 压应变和张应变量子阱之间用与Ipn晶格匹配的宽的IaGaAsP垒层隔开上下波导层分别为波长1.15um的IaGaAsP匹配材料包层为p型Inp,接触层为重P型掺杂IaGaAsP材料,材料的外延法生长过程中, n型掺杂源为硅烷,p 型掺杂源为二甲基锌材料;生长完成后,采用标准的光刻、反应离子刻蚀、湿法腐蚀、蒸发、溅射等工艺制作脊型波导结构。

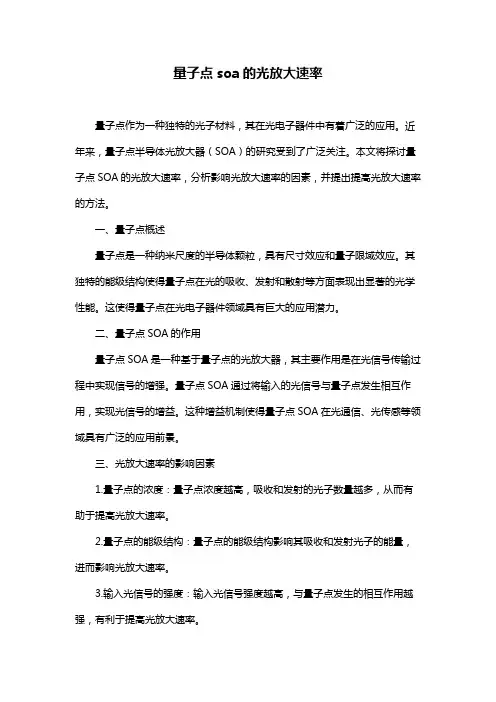

量子点soa的光放大速率量子点作为一种独特的光子材料,其在光电子器件中有着广泛的应用。
近年来,量子点半导体光放大器(SOA)的研究受到了广泛关注。
本文将探讨量子点SOA的光放大速率,分析影响光放大速率的因素,并提出提高光放大速率的方法。
一、量子点概述量子点是一种纳米尺度的半导体颗粒,具有尺寸效应和量子限域效应。
其独特的能级结构使得量子点在光的吸收、发射和散射等方面表现出显著的光学性能。
这使得量子点在光电子器件领域具有巨大的应用潜力。
二、量子点SOA的作用量子点SOA是一种基于量子点的光放大器,其主要作用是在光信号传输过程中实现信号的增强。
量子点SOA通过将输入的光信号与量子点发生相互作用,实现光信号的增益。
这种增益机制使得量子点SOA在光通信、光传感等领域具有广泛的应用前景。
三、光放大速率的影响因素1.量子点的浓度:量子点浓度越高,吸收和发射的光子数量越多,从而有助于提高光放大速率。
2.量子点的能级结构:量子点的能级结构影响其吸收和发射光子的能量,进而影响光放大速率。
3.输入光信号的强度:输入光信号强度越高,与量子点发生的相互作用越强,有利于提高光放大速率。
4.环境因素:如温度、压力等环境因素会影响量子点的性能,进而影响光放大速率。
四、提高光放大速率的方法1.优化量子点的能级结构:通过调整量子点的组成和结构,实现对能级的优化,提高光放大速率。
2.提高量子点的浓度:在保证器件性能的前提下,增加量子点的浓度,有助于提高光放大速率。
3.优化输入光信号的波长:根据量子点的吸收和发射特性,选择合适波长的输入光信号,以提高光放大速率。
4.改善环境条件:通过调整温度、压力等环境因素,优化量子点的性能,提高光放大速率。
五、量子点SOA在实际应用中的优势量子点SOA具有以下优势:1.高效的光放大性能:量子点SOA能够实现高效的光信号放大,有助于提高光通信系统的性能。
2.宽带响应:量子点SOA具有宽带响应特性,适用于宽带光通信和光传感应用。

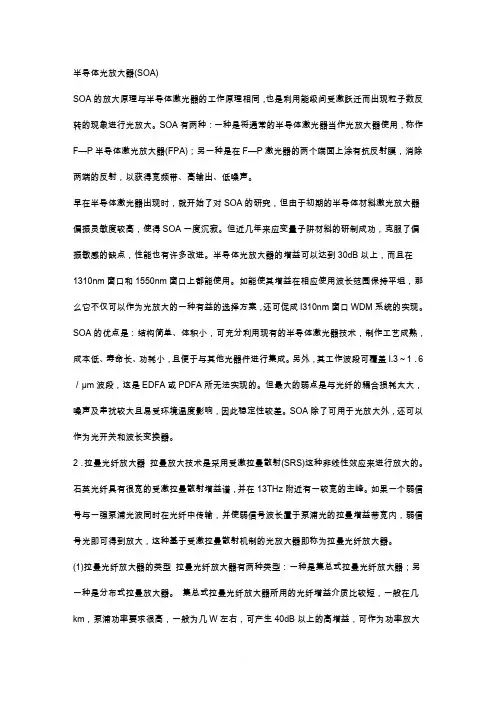

半导体光放大器(SOA)SOA的放大原理与半导体激光器的工作原理相同,也是利用能级间受激跃迁而出现粒子数反转的现象进行光放大。
SOA有两种:一种是将通常的半导体激光器当作光放大器使用,称作F—P半导体激光放大器(FPA);另一种是在F—P激光器的两个端面上涂有抗反射膜,消除两端的反射,以获得宽频带、高输出、低噪声。
早在半导体激光器出现时,就开始了对SOA的研究,但由于初期的半导体材料激光放大器偏振灵敏度较高,使得SOA一度沉寂。
但近几年来应变量子阱材料的研制成功,克服了偏振敏感的缺点,性能也有许多改进。
半导体光放大器的增益可以达到30dB以上,而且在1310nm窗口和1550nm窗口上都能使用。
如能使其增益在相应使用波长范围保持平坦,那么它不仅可以作为光放大的一种有益的选择方案,还可促成l310nm窗口WDM系统的实现。
SOA的优点是:结构简单、体积小,可充分利用现有的半导体激光器技术,制作工艺成熟,成本低、寿命长、功耗小,且便于与其他光器件进行集成。
另外,其工作波段可覆盖l.3~1.6/μm波段,这是EDFA或PDFA所无法实现的。
但最大的弱点是与光纤的耦合损耗太大,噪声及串扰较大且易受环境温度影响,因此稳定性较差。
SOA除了可用于光放大外,还可以作为光开关和波长变换器。
2.拉曼光纤放大器拉曼放大技术是采用受激拉曼散射(SRS)这种非线性效应来进行放大的。
石英光纤具有很宽的受激拉曼散射增益谱,并在13THz附近有一较宽的主峰。
如果一个弱信号与一强泵浦光波同时在光纤中传输,并使弱信号波长置于泵浦光的拉曼增益带宽内,弱信号光即可得到放大,这种基于受激拉曼散射机制的光放大器即称为拉曼光纤放大器。
(1)拉曼光纤放大器的类型拉曼光纤放大器有两种类型:一种是集总式拉曼光纤放大器;另一种是分布式拉曼放大器。
集总式拉曼光纤放大器所用的光纤增益介质比较短,一般在几km,泵浦功率要求很高,一般为几W左右,可产生40dB以上的高增益,可作为功率放大器,放大EDFA所无法放大的波段。
soa半导体放大器交叉增益调制【标题】SOA半导体放大器及其交叉增益调制技术【引言】近年来,随着通信技术的迅速发展,半导体光放大器(Semiconductor Optical Amplifier, SOA)作为一种重要的光学元件,被广泛应用于光通信系统中。
SOA具有许多突出的特点,如宽带宽、高增益、低噪声,使其成为光通信领域中备受关注的研究对象之一。
本文将深入探讨SOA半导体放大器的基本原理、工作机制,以及最新的交叉增益调制技术,旨在帮助读者全面、深入地理解这一领域的前沿研究内容。
【主体】1. SOA半导体放大器基本原理SOA是一种基于半导体材料的光放大器,利用激光光子与半导体材料中的载流子相互作用,实现对光信号的放大。
SOA的基本结构包括输入端、输出端和激发电流控制端,其中激发电流控制端常用于调节SOA的增益和饱和功率。
通过控制SOA中载流子的浓度,可以有效地调节SOA的增益和饱和功率,从而实现对光信号的放大和调制。
2. SOA半导体放大器的工作机制SOA通过非共轭的载流子注入机制实现了快速光学增益。
当光信号经过SOA时,光子与载流子之间发生相互作用,从而引起载流子的浓度变化。
通过外加电流对载流子浓度进行控制,可以实现对SOA的增益和饱和功率的调节。
在适当的工作条件下,SOA可以实现线性放大,并且具有较宽的增益带宽。
3. 交叉增益调制技术交叉增益调制技术是利用SOA的非线性特性实现光信号的调制。
该技术通过改变SOA中的载流子浓度,从而改变光信号经过SOA时的增益,以实现对光信号的调制。
交叉增益调制技术具有快速响应、低功耗和高调制深度等优点,因此被广泛应用于光通信和光网络等领域。
4. 个人观点和理解SOA半导体放大器作为光通信系统中的关键部件,对于提高光信号的传输质量和增强系统性能具有重要意义。
交叉增益调制技术的出现不仅拓宽了SOA的应用领域,也提高了光信号的传输效率和可靠性。
与传统的调光器相比,交叉增益调制技术具有更低的功耗和更快的响应速度,因此在未来的光通信系统中有着广阔的应用前景。
soa半导体光放大器基本概念SOA(Semiconductor Optical Amplifier)即半导体光放大器,是一种基于半导体材料的光放大器,用于增强光信号的强度和能量。
本文将介绍SOA的基本概念及其相关参考内容。
一、SOA的基本概念1. SOA的结构和工作原理:SOA由3个主要部分组成,即输入端、活性波导和输出端。
其工作原理基于半导体材料的光电效应,通过对光信号的激发和放大来增强光信号的强度。
2. SOA的特点和优势:SOA具有高增益、大带宽、低噪声和快速响应等特点。
相比其他光放大器,SOA具有更快的调制速度和更广泛的可调节范围。
3. SOA的应用领域:SOA广泛应用于光通信、光传感、光网络以及光存储等领域。
其主要应用包括信号放大、波长转换、光分配和光开关等。
二、SOA的基本原理和性能1. SOA的放大原理:SOA通过输入光信号的激发和电子的注入来实现光信号的放大。
当输入光信号进入SOA时,激发了活性波导中的电子,这些激发态的电子会与输入光子发生非弹性散射,从而将其能量传递给其他光子并增强光信号的强度。
2. SOA的增益和损耗:SOA的增益是指输入光信号在SOA中被放大的程度,一般用dB表示。
SOA的增益与波长、功率和工作温度等因素密切相关。
损耗指SOA在信号传输过程中损失的能量,主要来自光吸收和散射机制。
3. SOA的噪声性能:SOA的噪声包括增益噪声和自发噪声。
增益噪声是指信号放大过程中引入的噪声,主要与激发态电子引起的自发发射有关。
自发噪声是指由于SOA中非线性机制引起的噪声,一般与输入光功率和波长有关。
4. SOA的非线性特性:SOA具有非线性特性,包括自相位调制、横向模式混频和自频移等。
这些非线性效应能够实现光信号的调制和处理,但也可能引入额外的失真和噪声。
三、SOA的研究和进展1. SOA的发展历史:SOA自上世纪80年代开始研究,经过几十年的发展,已经成为光通信和光网络中不可或缺的器件之一。
SOA芯片的基本原理什么是SOA芯片?SOA(Semiconductor Optical Amplifier)芯片是一种用于光通信系统中的放大器芯片。
它通过利用半导体材料中的激光效应来放大光信号,从而增强信号的强度和传输距离。
SOA芯片的工作原理SOA芯片主要由激发源、波导、反射镜和电极组成。
其工作原理基于半导体中的吸收和辐射过程以及电子与光子之间的相互作用。
1.激发源:SOA芯片中使用激光二极管或者其他激励源来提供初始激发。
这些激发源产生一个高能量的光脉冲,用于将电子从低能级激发到高能级。
2.波导:在SOA芯片中,波导被用于引导输入光信号和输出放大后的光信号。
波导通常是由半导体材料制成,具有高折射率。
它可以将输入光信号引导到激活区域,并将放大后的光信号传输到输出端口。
3.反射镜:SOA芯片中的反射镜用于增强激光的传输效率。
它可以通过反射和折射来控制光信号的路径,使得光信号在波导中多次传播,从而增加放大效果。
4.电极:SOA芯片中的电极用于控制激励源和波导之间的电流流动。
通过调节电流的大小和方向,可以改变激发区域的折射率,从而调节光信号在波导中的传播速度和放大程度。
SOA芯片的工作过程SOA芯片主要通过以下几个步骤来实现光信号放大:1.激发阶段:当输入一个高能量的激发脉冲时,激励源会将电子从低能级跃迁到高能级。
这个过程称为吸收过程。
2.辐射阶段:一旦电子处于高能级,它们会以自发辐射的形式返回到低能级,并释放出一个与吸收过程相同频率和相位的光子。
这个过程称为辐射过程。
3.同步辐射阶段:当输入光信号与释放出来的光子具有相同频率和相位时,它们会同步辐射,从而增强光信号的强度。
这个过程称为同步辐射过程。
4.传输阶段:放大后的光信号沿着波导传输,经过多次反射和折射,从而增加放大效果。
在传输过程中,光信号可以被电极调节,以控制放大的程度和速度。
SOA芯片的应用SOA芯片在光通信系统中具有广泛的应用。
它可以用于:1.光纤通信系统:SOA芯片可以用于放大光纤中衰减的信号,从而延长传输距离和提高信号质量。
SOA半导体光放大器(二)写在开始的话:这篇主要是梳理SOA稳态模型的整个数值仿真的思路,因为里面涉及到特别多的参数,乍一看确实无从下手,当知道有些参数可以查出后,整个过程就会显得简单一些。
整篇看下来,就算对数值模型还是一知半解,但我觉得对理解SOA的原理还是有不小的帮助。
正文:半导体内部的载流子和光子相互作用的复杂性使得SOA进行解析求解几乎不可能,所以在此建立离散的数值模型。
这篇比较枯燥,主要是SOA的稳态模型,稳态模型就是在一定的注入电流且入射光功率保持不变的情况下,SOA内部的载流子浓度和光子密度分布不随时间发生变化,达到一个稳定的状态。
首先需要知道SOA的载流子浓度速率方程:等式右边第一项是注入电流导致增加的载流子浓度速率,V代表有源区的体积;第二项是自发辐射复合以及非辐射符合导致的载流子消耗速率;第三项是自发辐射的光放大导致的载流子消耗速率;最后一项是受激辐射导致的载流子消耗速率。
其中第二项可以写成下面的形式:是与载流子的浓度呈三次多项式的关系,载流子的浓度可以通过第一项乘以载流子的寿命求得。
A1表示由缺陷和捕获中心引起的非辐射复合系数,B2是双分子复合系数,C3是俄歇复合系数。
这样载流子浓度速率方程还差后面两项才能求解,而后面两项就跟光子密度有关。
下式是光子密度的传输方程,可以据此求出光子密度的传输增益。
为了求解后面两项,我们将SOA进行分段处理如下图所示分为M段,每一段的光子密度就可以近似不变。
先分析最后一项由受激辐射导致的载流子浓度的损耗速率,首先它是由外部光激发导致的,所以跟入射的光功率有关,假如入射光功率是P,那么入射的光子密度Sin就是P/hv*A*Vg,hv是单光子能量,h是普朗克常数,A是有源区的截面面积,Vg是群速度。
这样就知道了入射的光子密度,下式是SOA光子密度传输的边界条件:光子密度的单段传输增益是:这样知道了边界条件,又知道传输的增益,我们就可以求出每一段的一个光子密度S+和S-,每一段的平均光子密度可以通过下式求出:这样载流子浓度速率方程的最后一项就可以求出来了。
几种光放大器的比较一、引言光纤放大器的研制成功是光纤通信史上的一个重要里程碑,是新一代光纤通信系统中不可缺少的关键技术,它解决了衰减对光网络传输距离的限制,又开创了1550nm波段的波分复用系统。
从而将使超高速、超大容量、超长距离的波分复用(WDM)、密集波分复用(DWDM)、全光网络传输等成为现实,自从1987年第一台EDFA光纤放大器开发成功以来,光纤放大器在光通信系统中应用越来越广泛。
目前光纤放大器要有三类:掺稀土类光放大器(如EDFA,PDFA,TDFA等)、半导体光纤放大器(SOA、非线性效应光放大器(如喇曼光纤放大器.布里渊光纤放大器等)。
二、掺铒光纤放大器(EDFA)掺铒光纤放大器(EDFA)是目前应用最为广泛的光纤放大器,主要由掺饵光纤(EDF)、泵浦光源、光耦合器、光隔离器.光滤波器等组成,如图1所示。
掺铒为增益介质,光耦合器的作用是把输入光信号和泵浦光耦合进掺铒光纤,通过掺铒光纤的作用把泵浦光的能量转移到输入光信号中,实现光信号的能量放大。
光隔离器的作用是抑制反射光,保证光放大器工作稳定。
光滤波器的作用是滤除铒离子由于自发辐射产生的噪声(ASE)。
光信号图一EDFA的基本组成光信号信号输出图二、双级EDFA结构其工作原理是利用波长为980nm或1480nm的泵浦光源,使饵离子Er3+粒子数反转,信号光入射使亚稳态Er3+粒子受激辐射,产生信号放大。
EDFA的结构现已发展成很多类型,由单级结构发展到双级和多级结构(如图二为双级结构),多级结构主要应用于中级接入,目的是实现监控、OADM、DCM等功能。
EDFA的优点是:1)通常工作在1530—l565nm光纤损耗最低的窗口;2)增益高,通常为10―35dB;且在较宽的波段内提供较为平坦的增益,3)噪声系数较低,980nm泵浦为3.2—3.4 dB,接近3 dB的量子极限,1480nm泵浦, 噪声系数通常为4-8 dB,各个信道间的串扰极小,可级联多个放大器;4)与线路耦合损耗小(小于1dB );5)具有透明性,放大特性与系统比特率、信号格式和编码无关;6)成本低,与再生电路相比,EDFA具有较大的成本优势。
soa光放大器原理SOA光放大器原理引言:随着通信技术的发展,光通信作为一种高速、大容量、低损耗的传输方式,被广泛应用于现代通信系统中。
光放大器作为光通信系统中不可或缺的重要组件之一,扮演着放大光信号的关键角色。
本文将介绍SOA光放大器的原理及其在光通信中的应用。
一、SOA光放大器的基本原理SOA(Semiconductor Optical Amplifier)光放大器是一种基于半导体材料的光放大器,其工作原理基于半导体材料的激光放大效应。
SOA光放大器主要由半导体材料构成,其中包含有源区和无源区。
有源区中的电流注入会引起电子与空穴的复合,产生光子,从而实现光信号的放大。
而无源区则起到引导和分布光信号的作用。
二、SOA光放大器的工作原理SOA光放大器的工作原理可分为两个阶段:注入阶段和放大阶段。
1. 注入阶段:在注入阶段,通过对SOA光放大器施加电流,激发半导体材料中的电子与空穴的复合,产生光子。
这些光子会被引导到无源区,形成初始的光信号注入。
在这个阶段,光信号的强度较弱,相当于一个控制信号。
2. 放大阶段:在放大阶段,初始光信号注入到SOA光放大器后,会经过光放大器的增益区,放大光信号的强度。
增益区的长度和掺杂浓度决定了光信号的放大程度。
此外,SOA光放大器通过调节注入电流的大小,也可以调节放大的增益。
放大后的光信号会被输出,传输到光通信系统中的其他部件。
三、SOA光放大器的特点及优势SOA光放大器相比于其他类型的光放大器具有以下特点和优势:1. 宽带放大能力:SOA光放大器能够在宽带范围内放大光信号,使得光通信系统具有更大的传输容量。
2. 快速响应速度:SOA光放大器的响应速度较快,能够适应高速光通信系统的需求。
3. 可调节增益:通过调节注入电流的大小,可以灵活地调节SOA 光放大器的增益,满足不同光信号放大需求。
4. 兼容性强:SOA光放大器具有较好的兼容性,可以与其他光器件结合使用,实现更高效的光信号传输。
SOA半导体光放大器的结构通常包括活性层、波导结构、电极和驱动电路等部分。
活性层:这是SOA的核心部分,
通常由掺杂特定元素(如镓或铝等)形成的半导体材料制成。
活性层在光信号输入到SOA中时,会产生受激辐射现象,
即将入射光子能量转化为新发出来的同频率相干光子能量,从而实现对输入光信号的放大。
波导结构:波导结构的主要作用是引导并限制光在SOA内部的传播路径。
它可以采用
不同类型的波导设计(如单模、多模等),以满足不同应用场景下对传输方式和模式选择的需求。
电极:电极的主要作用是通过外部电压或注入电流来控制SOA的增益和放大效果。
驱动电路:驱动电路负责为电极提供所需的电压或电流,以实现对SOA增益和放大效果的控制。
此外,SOA半导体
光放大器还具有结构简单、易于集成到其他光电器件中、响应时间快和增益宽度大等优点。
然而,它也面临着一些挑战,如需要设计电路提高SOA的增益和降低其噪声、抑制SOA
饱和等。
尽管如此,随着光通信领域的不断发展,SOA在未来仍将得到改进和完善。
