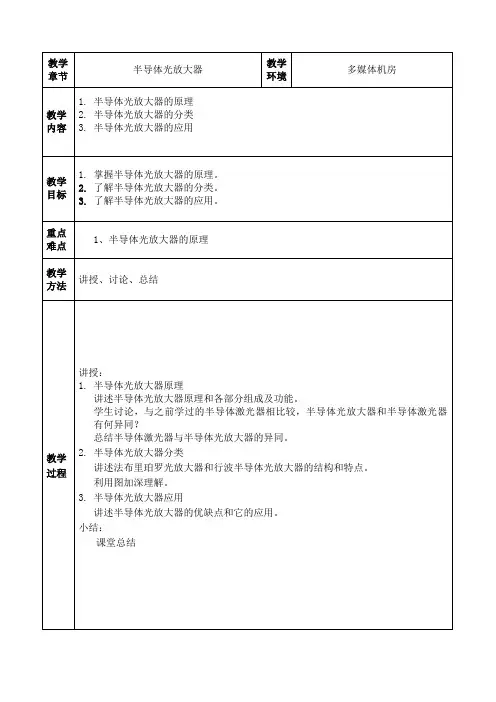

半导体光放大器备课讲稿

半导体光放大器1半导体光放大器的工作原理由半导体
激光器的相关
半导体激光器的工作原理是通过在半导体材料中注入电流，使得电子和空穴在激子形成的激发下发生跃迁而产生光子。

而半导体光放大器则是在激光器的基础上进行改造，通过适当设计和控制来实现对输入光信号的放大。

当偏置电压施加在半导体光放大器上时，电子和空穴在量子阱层中形成的激子将被激发。

激子的能量略高于其所处能带的边缘，因此它们会以快速的速度衰减，并释放出光子。

这些光子将会与输入光信号相互作用。

在半导体光放大器中，输入光信号被耦合到增益介质中，与激子相互作用。

当激子被激发时，它们会传递能量给输入光信号，并使得光信号的强度得到放大。

这是因为激子与输入光信号相互作用后，输入光信号的光子数目增加，从而增强了光信号的强度。

半导体光放大器的放大效果取决于增益介质中激子的数目及与输入光信号的相互作用强度。

这可以通过调节偏置电压、掺杂浓度和增益介质的长度等参数来实现。

当增益介质中的激子数目越多，或者与输入光信号的相互作用强度越大时，输出光信号的放大效果就越明显。

需要注意的是，半导体光放大器还存在一些非线性效应，如自相位调制和不饱和吸收等。

这些效应可能会引起光信号的变形和失真，影响放大器的性能。

因此，在实际应用中，需要对半导体光放大器进行适当的设计和调整，以获得较好的放大效果。

总之，半导体光放大器的工作原理主要是通过激活增益介质中的激子，与输入光信号相互作用并传递能量，从而实现对光信号的放大。

这种器件
在光通信、光传感和光储存等领域具有重要的应用价值。

c波段半导体光放大器
C波段半导体光放大器是一种光学器件，它通过电-光转换技术，将电信号转换为光信号，并放大该光信号。

因此，C波段半导体光放大器已被广泛应用于光通信系统中。

C波段半导体光放大器的制造过程需经过以下步骤：
第一步：选择材料
C波段半导体光放大器的材料的选择是至关重要的。

常用的材料包括InP和GaAs。

这些材料具有良好的光电特性，能够实现高效率的电-光转换。

第二步：制备半导体片
在制备C波段半导体光放大器时，需要制备一片半导体晶片。

该晶片需要具有高纯度、均匀、无缺陷等特点，以保证C波段半导体光放大器的品质。

第三步：进行掺杂
在C波段半导体光放大器制造过程中，需要将掺杂物添加到半导体晶片中，以便在晶体中形成电子和空穴。

通过不同的掺杂工艺和掺杂浓度，可以得到具有不同导电性质的半导体材料。

第四步：制作器件结构
在晶片中制作出具有特定结构的器件，如波导、引出电极等。

这些器件结构是实现C波段半导体光放大器功能的关键因素。

第五步：测试和调试
在制造完成后，需要进行测试和调试。

通过测试和调试，可以确定C波段半导体光放大器的性能参数，如增益、带宽、动态范围等。

测试和调试的过程是制造优质C波段半导体光放大器的关键过程。

针对C波段半导体光放大器的应用领域，主要涵盖了光通信和光网络等领域。

C波段半导体光放大器不仅能够将光信号转换为电信号，还能将电信号转化为光信号进行传输，从而实现光通信系统的传输和放大。

总之，随着科技的进步和人们对高速、高质量通信需求的不断增加，C波段半导体光放大器的市场前景必将越来越广阔。

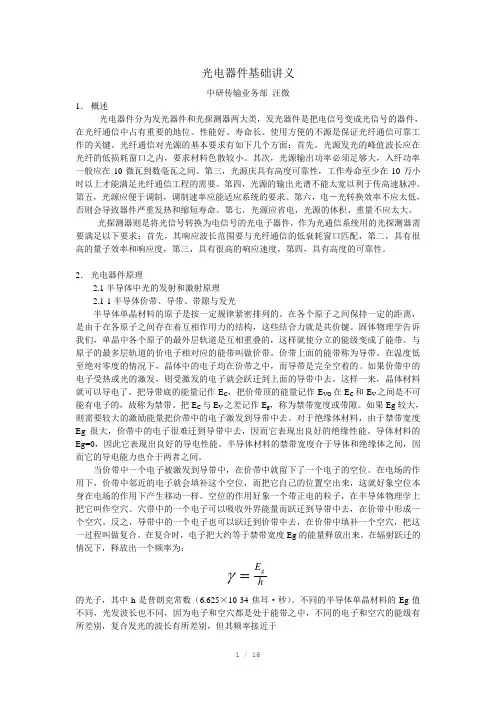

光电器件基础讲义中研传输业务部汪微1．概述光电器件分为发光器件和光探测器两大类，发光器件是把电信号变成光信号的器件，在光纤通信中占有重要的地位。

性能好、寿命长、使用方便的不源是保证光纤通信可靠工作的关键。

光纤通信对光源的基本要求有如下几个方面：首先，光源发光的峰值波长应在光纤的低损耗窗口之内，要求材料色散较小。

其次，光源输出功率必须足够大，入纤功率一般应在10微瓦到数毫瓦之间。

第三，光源庆具有高度可靠性，工作寿命至少在10万小时以上才能满足光纤通信工程的需要。

第四，光源的输出光谱不能太宽以利于传高速脉冲。

第五，光源应便于调制，调制速率应能适应系统的要求。

第六，电－光转换效率不应太低，否则会导致器件严重发热和缩短寿命。

第七，光源应省电，光源的体积、重量不应太大。

光探测器则是将光信号转换为电信号的光电子器件，作为光通信系统用的光探测器需要满足以下要求：首先，其响应波长范围要与光纤通信的低衰耗窗口匹配，第二，具有很高的量子效率和响应度，第三，具有很高的响应速度，第四，具有高度的可靠性。

2．光电器件原理2.1半导体中光的发射和激射原理2.1-1半导体价带、导带、带隙与发光半导体单晶材料的原子是按一定规律紧密排列的。

在各个原子之间保持一定的距离，是由于在各原子之间存在着互相作用力的结构，这些结合力就是共价键。

固体物理学告诉我们，单晶中各个原子的最外层轨道是互相重叠的，这样就使分立的能级变成了能带。

与原子的最多层轨道的价电子相对应的能带叫做价带。

价带上面的能带称为导带。

在温度低至绝对零度的情况下，晶体中的电子均在价带之中，而导带是完全空着的。

如果价带中的电子受热或光的激发，则受激发的电子就会跃迁到上面的导带中去。

这样一来，晶体材料就可以导电了。

把导带底的能量记作E C，把价带顶的能量记作E VO在E C和E V之间是不可能有电子的，故称为禁带。

把E C与E V之差记作E g，称为禁带宽度或带隙。

如果Eg较大，则需要较大的激励能量把价带中的电子激发到导带中去。

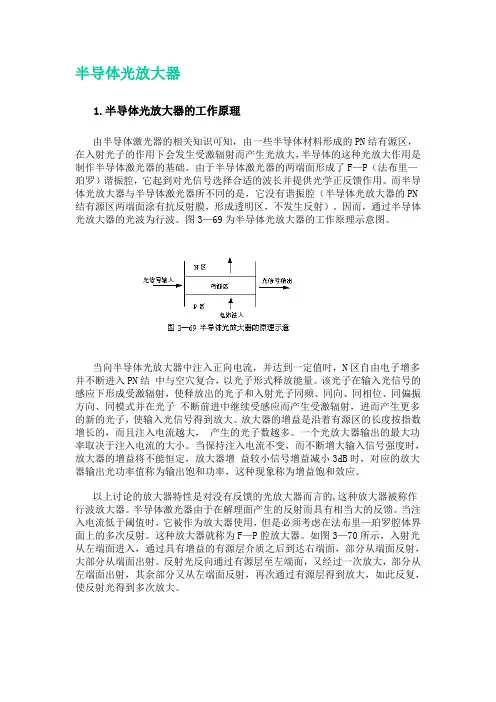

半导体光放大器1.半导体光放大器的工作原理由半导体激光器的相关知识可知，由一些半导体材料形成的PN结有源区，在入射光子的作用下会发生受激辐射而产生光放大，半导体的这种光放大作用是制作半导体激光器的基础。

由于半导体激光器的两端面形成了F—P（法布里—珀罗）谐振腔，它起到对光信号选择合适的波长并提供光学正反馈作用。

而半导体光放大器与半导体激光器所不同的是，它没有谐振腔（半导体光放大器的PN 结有源区两端面涂有抗反射膜，形成透明区，不发生反射）。

因而，通过半导体光放大器的光波为行波。

图3—69为半导体光放大器的工作原理示意图。

当向半导体光放大器中注入正向电流，并达到一定值时，N区自由电子增多并不断进入PN结中与空穴复合，以光子形式释放能量。

该光子在输入光信号的感应下形成受激辐射，使释放出的光子和入射光子同频、同向、同相位、同偏振方向、同模式并在光子不断前进中继续受感应而产生受激辐射，进而产生更多的新的光子，使输入光信号得到放大。

放大器的增益是沿着有源区的长度按指数增长的，而且注入电流越大，产生的光子数越多。

一个光放大器输出的最大功率取决于注入电流的大小。

当保持注入电流不变，而不断增大输入信号强度时，放大器的增益将不能恒定，放大器增益较小信号增益减小3dB时，对应的放大器输出光功率值称为输出饱和功率，这种现象称为增益饱和效应。

以上讨论的放大器特性是对没有反馈的光放大器而言的,这种放大器被称作行波放大器。

半导体激光器由于在解理面产生的反射而具有相当大的反馈。

当注入电流低于阈值时，它被作为放大器使用，但是必须考虑在法布里—珀罗腔体界面上的多次反射。

这种放大器就称为F—P腔放大器。

如图3—70所示，入射光从左端面进入，通过具有增益的有源层介质之后到达右端面，部分从端面反射，大部分从端面出射。

反射光反向通过有源层至左端面，又经过一次放大，部分从左端面出射，其余部分又从左端面反射，再次通过有源层得到放大，如此反复，使反射光得到多次放大。
