关于楼梯扶手栏杆连接节点做法

10.7.4 楼梯、金属栏杆木扶手安装工程方案10.7.4.1 栏杆扶手工程施工（1）金属扶手带栏杆、栏板安装施工1）工程流程：安装预埋件→放线→安装立柱→扶手与立柱连接→打磨抛光。

①安装预埋件栏杆预埋件的安装只能采用后加埋件做法，其做法是采用膨胀螺栓与钢板来制作后置连接件，先在结构基层上放线，确定立柱固定点的位置，然后在地面上用冲击钻钻孔，再安装膨胀螺栓，螺栓保持足够的长度，在螺栓定位以后，将螺栓拧紧同时将螺母与螺杆间焊死，防止螺母与钢板松动。

扶手与墙体面的连接也同样采取上述方法。

②放线由于上述后加埋件施工，有可能产生误差，因此，在立柱安装之前，重新放线，以确定埋板位置与焊接立杆的准确性，如有偏差，及时修正。

保证不锈钢立柱全部座落在钢板上，并且四周能够焊接。

③安装立柱焊接立柱时，需双人配合，一个扶住钢管使其保持垂直，在焊接时不能晃动，另一人施焊，要四周施焊，并符合焊接规范。

④扶手与立柱连接立柱在安装前，通过拉长线放线，根据场地的倾斜角度及所用扶手的圆度，在其上端加工出凹槽。

然后把扶手直接放入立柱凹槽中，从一端向另一端顺次点焊安装，相邻扶手安装对接准确，接缝严密。

相邻钢管对接好后，将接缝用不锈钢焊条进行焊接。

焊接前，必须将沿焊缝每边30-50mm范围内的油污、毛刺、锈斑等清除干净。

⑤打磨抛光全部焊接好后，用手提砂轮机将焊缝打平砂光，直到不显焊缝。

抛光时采用绒布砂轮或毛毡进行抛光，同时采用相应的抛光膏，直到与相邻的木材基本一致，不显焊缝为止。

2）不锈钢栏杆施工要点①现场实测放线，放大样确定具体尺寸，确定立柱安装位置，设置预埋铁。

并检查预埋件是否齐全、牢固。

②选择合适的原材料，加工成型，分片制作栏杆与扶手部分，分片制作好后分层组合安装。

③接头部分焊点用角向磨光机打磨至高速抛光，抛光分粗、中、细三步抛光。

④装配不锈钢栏杆，不锈钢扶手时采用的焊接操作工艺。

⑤采用小电流、快速焊，窄焊道，防止裂纹及变形的产生。

护栏扶手安装施工方案护栏扶手是一种安装在护栏上方用来提供人们倚靠、攀爬的扶手装置。

它主要用于公共建筑、住宅小区、公共场所等地方，既起到美化环境的作用，又能提供便利和安全。

以下是护栏扶手的安装施工方案，共分为施工准备、材料准备、施工步骤、验收等几个部分。

一、施工准备1.确定施工方案。

根据项目要求和现场情况，确定护栏扶手的安装位置、形式和高度等，并制定详细的施工方案。

2.编制施工计划。

根据施工方案，编制施工计划，确定施工的时间节点和工作分工等。

3.安全措施。

在施工现场设置安全警示标志，落实各项安全措施，确保施工过程中的安全。

二、材料准备1.护栏扶手材料。

根据设计要求，选取符合标准的护栏扶手材料，包括扶手杆、连接件、螺丝等。

2.施工用具。

准备好施工所需的工具和设备，如电钻、扳手、刷子、尺子等。

3.施工辅助材料。

如螺丝胶、涂料、清洁剂等。

三、施工步骤1.清理施工现场。

清理施工现场，确保护栏表面干净、无杂物。

2.安装扶手杆。

测量好扶手杆的位置和长度，使用电钻在护栏上打孔，将扶手杆插入孔中固定。

3.安装连接件。

在扶手杆之间安装连接件，使用螺丝固定好连接件和扶手杆。

4.固定扶手杆。

使用螺丝将扶手杆固定在连接件上，确保牢固。

5.整体调整。

检查护栏扶手的安装情况，进行必要的整体调整，使之水平、平整。

6.清理保养。

清理施工残渣，进行护栏扶手的清洁工作，确保外观整洁。

7.防锈处理。

根据需要，在护栏扶手上进行防锈处理，使用适当的涂料进行涂刷。

8.完工验收。

验收施工质量，确保护栏扶手的安装符合要求。

四、验收1.检查质量。

检查护栏扶手的安装质量，包括固定牢固、无松动、平整度等。

2.测量尺寸。

测量护栏扶手的高度、长度、间距等尺寸是否符合设计要求。

3.检查外观。

检查护栏扶手的外观质量，如涂层是否均匀、无划痕、无漏涂等。

4.功能验收。

检查护栏扶手的使用功能和安全性能是否良好，如扶手是否舒适、无锐角、无损伤等。

以上是护栏扶手的安装施工方案。

栏杆及扶手施工质量及要求从形式上看，栏杆可分为节间式与连续式两种。

前者由立柱，扶手及横挡组成，扶手支撑于立柱上；后者具有连续的扶手，由扶手，栏杆柱及底座组成。

常见种类有：木制栏杆、石栏杆、不锈钢栏杆、铸铁栏杆、铸造石栏杆、水泥栏杆、组合式栏杆等多种材质。

一、楼梯栏杆基本要求1、施工顺序：预埋件埋设→栏杆制作→栏杆安装→抛光。

2、施工及工艺要求：楼梯栏杆高度不得低于900mm（自踏步前端测量）。

托儿所、幼儿园、中小学校及其他少年儿童专用活动场所，应采用防攀爬式栏杆，且垂直杆件的净距不应大于0.11m；且当楼梯井净宽大于0.2m时，必须采取防止少年儿童坠落的措施。

3、质量要求：楼梯栏杆精工细做，表面平整光滑，接缝平滑，转角顺畅，高度间距符合规范要求。

二、楼梯顶层栏杆要求1、安装顺序：预埋件埋设→栏杆制作→栏杆安装→抛光。

2、施工及工艺要求：顶层、临空高度超过2m、水平段长度超过0.5m的楼梯，临空面栏杆高度不小于1.1m，且离地面100mm高度内不留空。

挡台面层可采用块材、金属、水泥砂浆等。

3、质量要求：楼梯栏杆精工细做，表面平整光滑，接缝平滑，转角顺畅，高度间距符合规范要求。

三、栏杆与墙面、地面交界处做法1、安装顺序：预埋件埋设→安装栏杆→打胶或加设装饰盖。

2、施工及工艺要求：交界处应采用打胶或加设装饰盖等措施，处理细腻美观。

3、质量要求：交界处分色清晰，处理细致。

四、相关规范条文《民用建筑设计统一标准》GB50352-2019:6.7.3阳台、外廊、室内回廊、内天井、上人屋面及室外楼梯等临空处应设置防护栏杆，并应符合下列规定：1、栏杆应以坚固、耐久的材料制作，并应能承受现行国家标准《建筑结构荷载规范》GB50009及其他国家现行相关标准规定的水平荷载。

2、当临空高度在24.0m以下时，栏杆高度不应低于1.05m；当临空高度在24.0m及以上时，栏杆高度不应低于1.1m。

上人屋面和交通、商业、旅馆、医院、学校等建筑临开敞中庭的栏杆高度不应小于1.2m。

楼梯间、环廊等栏杆、栏板、扶手主要施工工艺流程及施工方法一、主要工艺流程定位、放线→安装固定件→焊接不锈钢立管→安装盖板石材→焊接扶手不锈钢管→安装玻璃栏板→抛光；二、主要施工方法1、定位放线：按照设计要求，将固定件间距、位置、标高、坡度进行找位校正，弹出栏杆纵向中心线和分格的位置线。

2、安装固定件：按照所弹的固定件位置线，打孔安装，每个固定件不得少于2个￠10的膨胀螺栓固定，焊接立管。

要求底座铁件的大小、规格尺寸应符合设计要求。

检验合格后，再焊接不锈钢立管。

3、焊接立管：焊接立管与固定件时，应放出上下两根立管的位置线，每根主立管应先点焊定位检查垂直没有问题后，再分段满焊，焊接焊缝应符合设计要求及施工规范规定。

焊接后应清除焊药，并进行防腐处理。

4、安装地面或踏步石材板：因为本工程有栏杆、栏板的部位均有石材，立管焊接后，按照立管的位置，将石材开洞套装在立管上。

石材开洞的大小应保证栏杆的法兰盘能盖住。

安装石材板宜用水泥砂浆。

固定石材，可以加强立杆栏杆的稳定性。

5、不锈钢扶手焊接：本工程的栏杆扶手均采用不锈钢，焊接要求采用氩弧焊机焊接。

焊接时应先点焊，检查位置间距、垂直度、直线度、转角弯头的弧度是否符合质量要求，再进行两侧同时满焊。

焊缝一次不宜过长，防止不锈钢管受热变形。

6、加工安装玻璃栏板：玻璃栏板应根据图纸或设计要求及现场实际尺寸加工安全玻璃。

玻璃各边及阳角应抛成斜边或圆角，以防伤手。

玻璃栏板与固定管拼接后，对缝隙进行打玻璃胶进行填封。

要求打胶后的缝隙线条均匀、光滑、一致。

7、抛光：不锈钢管焊接后，表面抛光时先用抛光机夹粗片进行打磨，如表面有砂眼不平处，可用氩弧焊补焊，大面磨平后，再用细片进行抛光。

抛光处的外观质量效果要与整体不锈钢管的外观效果一致。

楼梯扶手及护栏施工工艺1、施工要点（1）现场实测放线。

土建施工会有一定偏差，装饰设计图纸深度也不够，所以必须根据现场放线实测的数据，根据设计的要求绘制施工放样详图。

尤其要对楼梯栏杆扶手的拐点位置和弧形栏杆的立柱定位尺寸要格外注意，只有经过现场放线核实后放样详图，才能作为栏杆和扶手构配件的加工图。

（2）检查预埋件是否齐全、牢固。

如果原土建结构上未设置合适的预埋件，则应按照设计需要补做，钢板的尺寸和厚度以及选用的锚栓都应经过计算。

如采用尼龙膨管锚钉固定立柱底板时，装饰面层下的水泥砂浆结合层应饱满和有足够的强度。

（3）选择合格的原材料。

目前装饰设计中往往只注明选用不锈钢管的管径，而忽略应同时注明管材的壁厚尺寸。

少数施工单位为获取高额利润，或少数业主过份压低造价，使在一些工程中采用了过薄或不合格的管材。

一般大立柱和扶手的管壁厚度不宜小于1.2mm。

扶手的弯头配件就选用正规工厂的产品。

如果扶手的管壁太薄，会使扶手和立柱的刚度削弱，使用时会有颤动感。

另外，壁厚太薄的管材在煨弯时容易发生变形和凹瘪，使弯头的圆度不圆，在与直管焊接时会发生凹陷，难以磨平抛光完美。

（4）注意加工成型工序。

应尽量采用工厂成品配件和杆件。

由于目前生产加工仍处于小批量手工加工为主的状态，杆件和配件的加工精度受到技工操作水平影响很大。

对有造型曲线要求的栏杆扶手则应先制作好统一的样板构件，生产产品要逐件对照检查，才能确保成品构件的尺寸统一。

2、金属栏杆、扶手的质量要求（1）栏杆、扶手所用材料的品种、规格、型号、颜色、壁厚必须符合设计规定要求。

检验方法: 观察、尺量、检验产品合格证及材料现场验收记录（2）栏杆、扶手的制作尺寸应准确，安装位置符合设计要求安装必须牢固可靠检验方法:观察、尺量、手扳检查（3）扶手表面合格表面应光滑，镀膜、金属色泽光亮一致，烤漆颜色均匀，无剥落、划痕，直拐角及接头处的焊口应吻合密实，弯拐角圆顺光滑，弧形扶手弧线自然，无硬弯、折角。

栏杆扶手施工工艺栏杆扶手作为建筑物中的一种装饰部件，不仅具有美观的神韵，而且还能提高建筑物的安全性能。

在建筑物立面、平台、走道、楼梯等场所，栏杆扶手都很常见。

本文将介绍栏杆扶手的施工工艺。

材料准备在进行栏杆扶手施工之前，需要事先准备必要的材料，包括以下几种：1.栏杆及扶手材料：钢管、铝合金、不锈钢、玻璃等，根据工作需求选择合适的材料。

2.固定材料：螺栓、膨胀螺栓、锚固胶等。

3.工具：扳手、电钻、电锤、螺丝刀、注胶枪、钢丝刷等。

施工步骤步骤一：确定基础在建筑物的立面、平台、走道、楼梯等场所，确定栏杆扶手的位置及高度。

然后根据栏杆扶手的位置，选择合适的固定方法。

对于楼梯的扶手，一般需要设置的高度为0.9米至1.0米之间，且要保证扶手在跑道的范围内。

对于平台等场所，一般要求扶手高度为1.0米至1.2米。

步骤二：测量和切割根据栏杆扶手的位置和高度，在钢材上进行测量和标记。

然后使用电锯或割刀对钢材进行切割。

在切割过程中，需要注意避免锯齿或刀口不整齐的情况。

切割完毕后，需要进行打磨，确保表面光滑。

步骤三：安装扶手将扶手放置在预留的孔洞中，用螺栓或膨胀螺栓进行固定。

在此过程中，需要注意栏杆扶手的平直度和水平度，确保其稳定性。

步骤四：固定底座使用钻孔机在地面进行打洞，然后注入锚固胶。

之后将钢管或铝合金板放置在钢板底座上，用固定螺丝固定。

步骤五：安装栏杆将钢材用螺丝固定到扶手上，然后进行栏杆的安装。

在进行固定时，需要保证栏杆的垂直度、水平度和平直度。

步骤六：安装玻璃或其它材料如果需要使用玻璃或其他材料作为栏杆扶手，首先需要在钢材上进行测量和标记，然后使用螺丝将玻璃等材料固定在钢材上。

步骤七：检查在栏杆扶手安装完毕后，需要进行检查。

检查过程中需要确定其垂直度、水平度和平直度是否符合施工规范要求。

总结栏杆扶手的安装是一个细致耐心的工作，需要严格按照施工规范进行操作。

在进行施工前，需要认真测量和准备材料，以确保施工质量。

扶手、栏杆、栏板制作安装施工方案一、现场准备1、定位测量确定扶手、栏杆、栏板的准确位置和高度，按照设计图进行测量。

使用测量仪器，如测距仪、水平仪，确保准确定位和水平度。

标记定位点，以便后续施工对齐。

2、地面准备工作清理施工区域，确保没有障碍物影响施工进度。

如有需要，进行地面修整，确保扶手、栏杆、栏板的安装基础平整牢固。

检查地面荷载能力，确保其足以支持扶手、栏杆、栏板的负荷。

3、安全措施在施工区域设置明显的安全标志，提醒工作人员和过路人注意施工区域。

配备必要的安全设备，如安全帽、手套、安全鞋等。

安排专人负责监督安全情况，确保施工过程中不发生意外事故。

检查施工现场是否有易燃、易爆物品，必要时采取相应的防火措施。

4、施工设备准备检查和保养施工所需的设备，确保其正常工作状态。

准备所需的起重设备、梯子、工作平台等，以便于扶手、栏杆、栏板的安装和调整。

5、材料和工具准备根据设计图纸和材料清单，准备所需的扶手、栏杆、栏板材料。

检查材料的质量和数量，确保其符合项目要求。

准备所需的工具，如焊接机、电动工具、测量工具等。

6、临时支撑结构如有需要，在施工过程中设置临时支撑结构，确保扶手、栏杆、栏板在安装过程中的稳定性。

安排专人负责监督支撑结构的稳固性，并在安装完成后及时拆除。

二、材料和工具准备1、材料准备1.1、扶手材料：根据设计要求准备扶手的主体材料，可以是金属（如不锈钢、铝合金）或木材等。

检查材料的质量和表面处理，确保其符合相关标准和设计规范。

1.2、栏杆材料：根据设计图纸准备栏杆的主体材料，通常为金属或玻璃。

确保栏杆的高度和间距符合安全标准，并检查玻璃的厚度和透明度。

1.3、栏板材料：准备栏板的主体材料，可以是木材、金属或其他合适的材料。

确保栏板的高度和间距符合设计要求，并检查材料的质量和表面处理。

2、工具准备2.1、通用工具：锤子、螺丝刀、扳手等基本手工具。

电动工具，如电钻、角磨机，用于加工和固定材料。

2.2、焊接设备：根据扶手、栏杆的材质选择合适的焊接设备，确保焊接质量。

扶手栏杆工程施工工艺第一节施工准备1. 材料准备：根据设计要求及施工图纸，提前预订扶手栏杆工程施工所需材料，确保材料质量符合国家标准。

材料包括扶手杆、栏杆、连接件、螺丝、焊接材料等。

2. 主要设备：电钻、电焊机、切割机、磨光机、清洁设备等。

3. 作业条件：扶手栏杆工程施工前，应确保施工现场安全、整洁。

对施工部位进行处理，弹出中线，为施工提供基准。

第二节工艺流程施工部位处理→ 扶手栏杆测量→ 扶手杆安装→ 栏杆安装→ 连接件安装→ 调整验收第三节施工工艺1. 施工部位处理：（1）对施工部位进行清理，去除灰尘、油污、松动的旧扶手等。

（2）对施工部位进行修补，填补裂缝、孔洞等缺陷。

（3）打磨施工部位，确保施工部位平整、光滑。

2. 扶手栏杆测量：（1）根据设计要求，对施工部位进行测量，确定扶手杆和栏杆的位置、高度等。

（2）弹出中线，为扶手杆和栏杆的安装提供基准。

3. 扶手杆安装：（1）根据测量结果，将扶手杆放置在预定位置，确保扶手杆平稳、牢固。

（2）使用螺丝将扶手杆与预埋件或墙体连接，确保连接紧密、无松动。

4. 栏杆安装：（1）根据设计要求，将栏杆放置在预定位置，确保栏杆平稳、牢固。

（2）使用螺丝将栏杆与扶手杆连接，确保连接紧密、无松动。

5. 连接件安装：（1）根据设计要求，安装连接件，确保连接件安装牢固、位置合理。

（2）连接扶手杆与栏杆，确保连接紧密、无松动。

6. 调整验收：（1）对扶手栏杆工程施工质量进行验收，确保施工符合设计要求。

（2）对施工过程中发现的问题进行整改，直至达到设计要求。

第四节质量标准1. 主控项目：扶手杆、栏杆安装平稳、牢固；连接件安装牢固、位置合理；连接紧密、无松动。

2. 一般项目：施工过程中，确保施工工具干净、施工环境整洁；扶手栏杆无破损、无污渍。

第五节施工注意事项1. 严格遵守安全操作规程，确保施工人员安全。

2. 施工现场应保持整洁，防止环境污染。

3. 施工过程中，应采取措施降低噪音，减轻对周围环境的影响。

楼梯栏杆、扶手施工
1、楼梯铁栏杆施工
铁栏杆安装焊接时，首先将上下两头标高焊准找正吊直，拉通线施工，防止塌腰，每根立杆均应吊直，防止上斜下错，使上下间距一致。

焊渣应清理干净，要锉平。

楼梯栏杆上部安装扶手的托板采用40mm×4 mm 或50 mm×5 mm 的扁铁。

焊接好的托板应平整顺直；在每跑楼梯扶手的拐弯处，托板角度要方正平直；在安装扶手之前，应对托板进行检查调整，并将托板上的残留焊渣清除干净，木螺钉眼位置应靠扁铁两边打花眼，上下位置紧靠立杆上部比较适宜，便于操作，防止螺帽斜露。

2、楼梯木扶手施工
楼梯扶手及弯头木料要干燥，其含水率不得超过5％，以免收缩脱胶，扶手产生裂缝。

操作时要严格要求，楼梯扶手弯头断面尺寸、形状应与长条扶手一致，阴阳角应通顺，表面要平整，不能有锯纹和刨印等缺陷。

扶手弯头用的木材不干燥，会因收缩造成裂纹、脱胶、拔缝等弊病。

操作不认真，常易发生扶手转角处弯头与长条规格断面不一致，阴阳角不通顺，表面不平整。

楼梯木扶手施工尚需注意
（1）扶手出厂后，在现场存放和搬运时，严禁日光曝晒、摔打、磕碰或脏污，以免影响外观质量。

（2）选料：安装清油本色木扶手时，每个楼梯应挑选颜色一致、表面花纹基本相近的扶手原料。

（3）胶接：安装对缝要严密，胶粘剂涂抹要饱满（但不要在扶手表面上弄很多胶），粘接要牢固，节点对缝胶接要平整。

河南省宏大建设工程有限公司强制规定节点及细部二O一二年十月二十日目录一、楼梯 (2)1.1《民用建筑设计通则》（JGJ37-87）相关规定 (2)1.2《住宅设计规范》（GB50096-1999）相关规定 (2)1.3《托儿所、幼儿园建筑设计规范》（JGJ39-87）相关规定 (2)二、栏杆 (2)2.1《民用建筑设计通则》（JGJ37-87）相关规定 (2)2.2《中小学校建筑设计规范》（GB99-86）相关规定 (2)2.3《住宅设计规范》（GB50096-1999）相关规定 (2)2.4《老年人建筑设计规范》JGJ122-99相关规定 (2)2.5《托儿所、幼儿园建筑设计规范》（JGJ39-87）相关规定 (2)三、扶手 (2)3.1《住宅设计规范》（GB50096-1999）相关规定 (3)3.2《托儿所、幼儿园建筑设计规范》（JGJ39-87）相关规定 (3)3.3木扶手安装要求 (3)3.4不锈钢管扶手的焊接要求 (3)四、护栏、扶手制作安装其他规定 (3)五、细部做法及节点构造 (4)适用范围本规定适用于河南省宏大建设工程有限公司所有项目楼梯、扶手、栏杆工程的施工质量控制。

一.楼梯1.1《民用建筑设计通则》（JGJ37-87）相关规定1.1.1供日常主要交通用的楼梯的梯段净宽应根据建筑物使用特征，一般按每股人流宽为0.55＋（0 ～0.15）m的人流股数确定，并不应少于两股人流；1.1.2梯段改变方向时，平台扶手处的最小宽度不应小于梯段净宽度；1.1.3每个梯段的踏步一般不应超过18级，亦不应小于3级；1.1.4梯段平台上部及下部过道的净高不应小于2m。

梯段高度净高不应小于2.2m；1.1.5有儿童经常使用的楼梯的梯井净宽大于0.2m时，必须采取安全措施。

1.2《住宅设计规范》（GB50096-1999）相关规定1.2.1 楼梯梯段净宽不应小于 1.1m。

六层及六层以下住宅，一边设有栏杆的梯段净宽不应小于1.0m；1.2.2楼梯踏步宽度不应小于0.26m，踏步高度不应大于0.175m。

关于围栏护栏柱连接节点做法
1. 引言
本文旨在介绍围栏护栏柱连接节点的做法，包括常见的连接方式和相关注意事项。

2. 常见连接方式
以下是几种常见的围栏护栏柱连接方式：
2.1 螺栓连接
螺栓连接是使用螺栓和螺母将围栏护栏柱连接在一起。

这种连接方式简单易行，适用于轻型围栏。

连接时需要注意选择合适的螺栓和螺母，并确保连接紧固。

2.2 焊接连接
焊接连接是通过焊接将围栏护栏柱连接在一起。

这种连接方式适用于重型围栏，具有较高的强度和稳定性。

连接时需要专业的焊接技术和焊接设备，并遵循相关的焊接标准和安全规范。

2.3 膨胀螺栓连接
膨胀螺栓连接是通过在围栏护栏柱预埋装置中安装膨胀螺栓来连接。

这种连接方式适用于固定在混凝土地面上的围栏，具有较好的稳固性。

连接时需要根据具体情况选用合适的膨胀螺栓，并确保正确安装和固定。

3. 注意事项
在进行围栏护栏柱连接时，需要注意以下事项：
- 根据实际需要选择合适的连接方式，考虑围栏类型、材料和使用环境等因素。

- 在连接前，检查围栏护栏柱和连接件的质量，确保无损坏或缺陷。

- 确保连接件与围栏护栏柱的规格和尺寸相匹配。

- 对于焊接连接，使用合适的焊接材料和方法，并遵循焊接工艺要求。

- 在连接过程中，做好防护措施，确保操作人员的安全。

- 进行连接后，检查连接点的牢固性和稳定性，必要时进行调整和修复。

4. 结论
通过选择合适的连接方式并注意相关事项，可以有效实现围栏护栏柱的连接。

在进行连接操作时，应根据具体情况选择最适合的连接方式，并确保操作的安全和质量。

（完整版）栏杆扶手施工工艺金属扶手带栏杆、栏板施工准备：2.1 材料及构配件：2.1.1 金属扶手一般用硬杂金属加工成规格成品，其树种、规格、尺寸、形状按设计要求。

金属材质量均应纹理顺直、颜色一致，不得有腐朽、节疤、裂缝、扭曲等缺陷；含水率不得大于12%。

弯头料一般采用扶手料，以45°角断面相接，断面特殊的金属扶手按设计要求备弯头料。

2.1.2 塑料扶手（聚氯乙烯扶手料）系化工塑料产品；断面形式、规格尺寸及色彩按设计要求选用。

2.1.3 粘结料：可以用动物胶（鳔），一般多用聚醋酸乙烯（乳胶）等化学胶粘剂。

2.1.4 其他材料：金属螺丝、金属砂纸、加工配件。

2.2 主要机具：2.2.1 电动机具：手提电钻、小台锯。

2.2.2 手动工具：金属锯、窄条锯；二刨、小刨、小铁刨；斧子、羊角锤、扁铲、钢挫、金属挫、螺丝刀；方尺、割角尺、卡子等。

2.3 作业条件：2.3.1 楼梯间墙面、楼梯踏板等抹灰全部完成。

2.3.2 金属栏杆或靠墙扶手的固定埋件安装完毕。

操作工艺：3.1 工艺流程：找位与划线→ 弯头配制→ 连接预装→ 固定→ 整修3.2 金属扶手：3.2.1 找位与划线：3.2.1.1 安装扶手的固定件：位置、标高、坡度找位校正后，弹出扶手纵向中心线。

3.2.1.2 按设计扶手构造，根据折弯位置、角度，划出折弯或割角线。

3.2.1.3 楼梯栏板和栏杆顶面，划出扶手直线段与弯头、折弯段的起点和终点的位置。

3.2.2 弯头配制：3.2.2.1 按栏板或栏杆顶面的斜度，配好起步弯头，一般金属扶手，可用扶手料割配弯头，采用割角对缝粘接，在断块割配区段内最少要考虑三个螺钉与支承固定件连接固定。

大于70mm断面的扶手接头配制时，除粘结外，还应在下面作暗榫或用铁件铆固。

3.2.2.2 整体弯头制作：先做足尺大样的样板，并与现场划线核对后，在弯头料上按样板划线，制成雏型毛料（毛料尺寸一般大于设计尺寸约10mm）。

不锈钢栏杆、扶手安装施工工艺方法1、安装预埋件预埋件是在土建施工中安装，通常采用钢板作为埋件。

钢板要保证足够厚度，钢板的下端带有锚筋，锚筋与钢板的焊接要符合焊接规范。

锚筋宜采用两根以上，以防止钢板活动。

没有预埋件的工程，通常采用膨胀螺栓与钢板来制作后置连接件。

具体做法：在土建工程上放线，确定立柱固定点的位置，然后在地面上用冲击钻钻孔，安装膨胀螺栓，螺栓要保证足够的长度，在螺母与螺栓套间加设钢板。

立柱的下端通常带有底盘，底盘只起装饰作用，钢板的尺寸要保证底盘能将其扣住为宜。

钢板与螺栓定位以后，将螺母拧紧，同时，将螺母与螺杆间焊死，防止螺母及钢板松动。

扶手与墙体间的固定也宜采用这种方法做埋件。

无论采用哪种埋件，钢板都要保证水平。

2、放线由于土建施工中所安装的埋件，有可能产生误差，在立柱安装之前要重新放线，以确定埋板位置的准确性。

如有偏差，及时修正，应保证不锈钢管底部全部坐落在钢板上，并且四周能够焊接。

3、安装立柱作为立柱的不锈钢管与钢板间采用焊接的连接方式。

用膨胀螺栓制作的埋件，是将螺栓的探出端正好插入不锈钢管中。

焊接时需要两人配合，一人扶住钢管使其保持垂直，在焊接时不能晃动。

另一个施焊，要四周施焊，并应符合焊接规范。

4、扶手与立柱连接立柱在安装前，通过放线，根据楼梯的倾斜度及所用扶手的圆度，在其上端加工出凹槽。

扶手安装时直接放入立柱的凹槽中。

扶手钢管的安装都是从一端向另一端顺次安装，相邻扶手钢管的对接要准确，接缝要严密。

相邻钢管对接好后，将接缝及立柱与扶手间接缝用不锈钢焊条进行焊接。

焊接采用钨极氩弧焊。

焊接前，必须将沿焊缝每边30—50mm范围内的油污、毛刺、锈斑等清除干净。

采用钨极氩弧焊时，宜采用直流氩弧焊机旋焊，直流正接。

氩弧焊机的引弧及稳弧性能必须良好，电弧中断不超过４秒钟时宜能自动重复引燃，且有可靠的预先通气和延时断气的装置。

5、打磨抛光焊接后用手提砂轮机对焊缝打平砂光，直到不显焊缝。

抛光时采用绒布砂轮或毛毡轮进行抛光，同时宜采用相应的抛光膏，直到与相邻的母材基本一致，不显焊缝为止。

栏杆和扶手安装施工工艺及施工方法
1、施工准备
（1）测量放线
按建筑施工图栏杆尺寸与依据统一测设的轴经控制线和建筑50线，测量定出各层栏杆位置控制线，无误后在楼地面上弹线，并将栏杆位置线弹出来。

（2）翻样和加工订货
楼梯对加工尺寸、坡度、扶手钻孔位置要求十分精确，加此在翻样提出加工订货之前，必须按弹线位置与标高先安装栏杆基脚后，有多层板做一层模拟样板，核对尺寸无误后，提出加工订货尺寸。

2、施工工艺流程
放线→埋件安装→栏杆立柱安装→调平调直后焊接→不锈钢栏杆安装→不锈钢扶手安装。

3、施工工艺方法
（1）放线
依据弹好的栏杆位置控制线，测定基脚膨涨螺栓位置线。

（2）埋件安装
按定们线钻孔，安放膨胀螺栓，然后钢板与螺栓固定。

（3）栏杆立柱安装
按弹好的立柱位置线先安装两端立柱，吊垂直线后与钢板点焊，然后拉通安装其中各柱。

（4）栏杆安装
安装时注意栏杆的牢固性和美观性。

（5）不锈钢扶手安装
栏杆钢化玻璃安装好后，安装不锈钢扶手，拉通直线校直水平后，用不锈钢螺丝固定。

凯里市中心城地下空间开发项目工程栏杆、栏板、扶手施工方案编制：审核:审批:编制单位：贵州凯里经济开发区开元建筑工程有限责任公司二○一六年十月目录一、编制依据——-—-—-————--—--——---------——-—-—----———--—1二、工程概况—---———-—------——-—-----———--———-——-———-—--1三、施工准备————-—-———---—--—--—-—----—--——-------—---—13.1、技术准备—-—-—-——-—---—---——---—-—-———-—---—---—-——-13。

2、机具准备--————----—---——-————--—————----—-—-—--——-——23.3、材料准备---—--————--——-————-—--—-——--—-——---——--—-—23.4、施工条件准备—-—-—---————-—————-—-——-—-—---—-———--——3四、施工安排---———--——-—----—-—-——---—-—-—--——-——-—----—-34。

1、施工进度安排-------—-——--———----———-——--—--——----—-34.2、劳动力准备——--——-———————--——-—-———-—-—-—-—--—----3五、主要施工方法—-—————-——--—--—---——-——----—-————-—-—45.1、防撞扶手主要施工方法---—--—————-———-—-—------—---45.2、楼梯间、环廊等栏杆、栏板、扶手主要施工方法-—--—--—-9 5.3、主要施工措施-—-——---——-——-—--—--—--———-—-—-—--—--11六、质量要求——--———-——————-———--—-———-—--------—————--116.1、质量标准———-—---—————-————---—-————---—-—--—---——116。

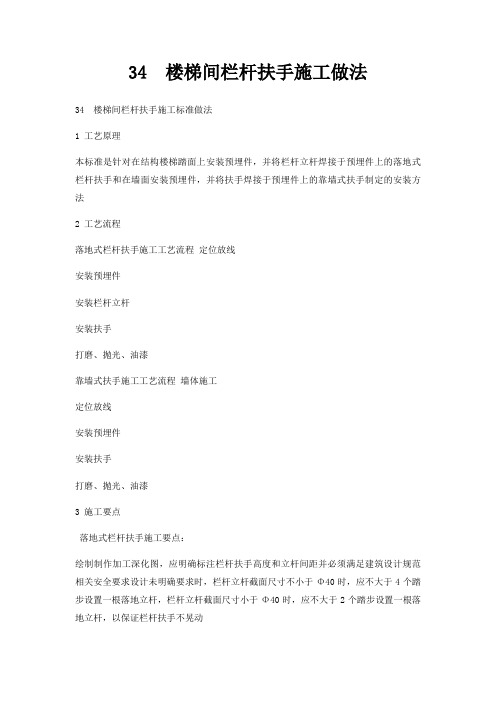

34 楼梯间栏杆扶手施工做法34 楼梯间栏杆扶手施工标准做法1 工艺原理本标准是针对在结构楼梯踏面上安装预埋件，并将栏杆立杆焊接于预埋件上的落地式栏杆扶手和在墙面安装预埋件，并将扶手焊接于预埋件上的靠墙式扶手制定的安装方法2 工艺流程落地式栏杆扶手施工工艺流程定位放线安装预埋件安装栏杆立杆安装扶手打磨、抛光、油漆靠墙式扶手施工工艺流程墙体施工定位放线安装预埋件安装扶手打磨、抛光、油漆3 施工要点落地式栏杆扶手施工要点：绘制制作加工深化图，应明确标注栏杆扶手高度和立杆间距并必须满足建筑设计规范相关安全要求设计未明确要求时，栏杆立杆截面尺寸不小于Φ40时，应不大于4个踏步设置一根落地立杆，栏杆立杆截面尺寸小于Φ40时，应不大于2个踏步设置一根落地立杆，以保证栏杆扶手不晃动定位放线：按照立杆的设计要求，并同时考虑扶手与墙面抹灰面平行的要求，确定立杆预埋件的位置安装预埋件：预埋件应与楼梯结构砼施工同步预埋，如未预埋时，楼梯栏杆预埋件的安装应采用化学锚栓固定，并应符合规范规定后置预埋件施工时，应根据立杆位置线，打孔安装，预埋件间距同落地立杆间距，每个预埋件钢板厚度不小于4mm，并用不少于4个Φ10mm的化学锚栓固定，预埋件需经防腐防锈处理安装立杆栏杆：栏杆立杆安装应从起步处向上的顺序进行楼梯起步处平台两端立杆应先安装，两端立杆安装完毕后，安装其余立杆栏杆所有立杆之间净距均小于mm，栏杆中心距梯井结构边不小于50mm，立杆焊接均应进行防腐防锈处理，并且不得外露，应在根部安装装饰罩安装扶手：扶手安装顺序应从起步弯头开始，后接直扶手扶手始端平直段长度为mm扶手高度应从踏步前沿量起大于mm，楼梯水平段栏杆长度大于mm时，其扶手高度应大于mm，扶手应顺直平滑转弯弧度均匀应特别注意楼梯最小净空宽度须满足消防规范要求，居住类建筑不小于mm、医院病房楼不小于mm、其他建筑不小于mm打磨、抛光、油漆：对于不锈钢管，用手提砂轮打磨机将焊缝打平砂光，直到不显焊缝抛光时采用绒布砂轮或毛毡进行抛光，同时采用相应的抛光膏，直到与相邻的母材基本一致，不显焊缝为止对于普通钢方通和钢管，将焊缝打磨平后应在钢材表面打磨除锈后刷两遍防锈漆，再刷两遍面漆；对于木质扶手，应先将接头处打磨平顺，并用腻子修补打磨后再按设计要求涂刷底漆及面漆靠墙式扶手施工要点：混凝土墙预埋件应与结构混凝土施工同步预埋，如未预埋时，扶手预埋件的安装应采用化学锚栓后置件，并应符合规范规定后置预埋件施工时，应根据扶手固定点位置线，打孔安装，每个预埋件钢板厚度不小于4mm，并用不少于4个Φ10mm的化学锚栓固定，预埋件需经防腐防锈处理砌体墙扶手预埋件应尽量设置在构造柱及圈梁上；如在砌体部位应打穿孔设置夹板式预埋件并做防腐防锈处理，预埋件做法见图34-4 预埋件安装高度及间距按设计要求在墙面抹灰完成后安装扶手，最小净空宽度要求同，扶手应顺直，焊接牢固钢管扶手或木扶手油漆要求同。
