喷口送风计算

空调风口风速设计规范取值汇总汇总如下：1、排烟口的风速＜10m/s （老建规946.6 ）2（1）、空调送风口的出口风速，消声要求较高时，宜采用2-5m/s ，喷口送风可采用4-10m/s 。

（采暖 6.5.9）2（2）、空调侧送和散流器平送的出口风速2-5m/s。

孔板下送风的出口风速3-5 m/s。

条缝型风口下送（多用于纺织厂），当空气调节区层高为4-6m人员活动区风速不大于0.5m/s时，出口风速宜为2-4m/s。

（采暖条文6.5.9&民用条文7.4.11 &技措5.4.6.2【孔板】）3、空调回风口的吸风速度：（采暖 6.5.11 &民用7.4.13）利用走廊回风时，回风口安装在门或墙下部的回风口面风速1-1.5m/s （采暖条文 6.5.11 ）4、自然通风系统的进排风口的空气流速（m/s ）:（民用表6.6.4-1 ）7、厨房排风系统的风管风速不宜小于8m/s，且不宜大于10m/s ;排风罩接风管的喉部风速应取4-5m/s。

（技措4210.2 ）8、洗衣房机械排风系统洗衣机、烫平机、干洗机、压烫机、人体吹机等散热两大或有异味散出的设备上部，应设置排气罩，其罩面风速应>0.5m/s。

（技措4.5.1.3.1 ）9、实验室通风柜操作口处风速：（技措表 4.5.7 ）10、暗室通风宜采用机械排风、自然进风的通风方式，排风量宜取次/h换气。

排风口宜设在水池附近，进风口应采用遮光百叶窗，通过百叶窗的风速应v 2m/s。

（技措 4.5.8 ）11、机械加压送风口不宜大于7m/s ;排烟口不宜大于10m/s ;机械补风口不宜大于10m/s，公共聚集场所不宜大于5m/s ;自然补风口不宜大于3m/s。

（技措 4.8.5.3 ）12、人员长期停留的区域采用置换通风方式时，人脚踝处风速不宜超过0.2m/s < （技措5.4.10.2 ）13、各类送风口的出口风速：（技措表5.4.11-1 ）、风口选用总说明：（10K121 ）1、风口布置需要综合考虑室内气流组织、噪声、建筑装修美观要求、安装维修以及经济性等方面因素。

简介：1、排烟口的风速≤10m/s（老建规9.4.6.6）2((1)、空调送风口的出口风速，消声要求较高时，宜采用2-5m/s，喷口送风可采用4-10m/s。

（采暖6.5.9）2(2)、空调侧送和散流器平送的出口风速2-5 m/s。

4、地面固定斜百叶风口安装于地面，适用于下送风。

5、侧送百叶送风口的最大风速（m/s）见下表：使用场所风速使用场所风速图书馆、播音室 2.5 一般办公室 6.0住宅、公寓、旅馆 3.8 个人办公室 4.0剧场、会堂 3.8 商店7.5电影院 6.0 医院病房 4.06、对于舒适性空调，当采用双层百叶风口侧送时，应选用横向可调节叶片在外、竖向固定叶片在内的风口。

暖通南社整理。

7、对于工艺性空调，当采用贴服侧送时，应采用水平与垂直方向均可调节的双层百叶风口，并配对开多叶调节阀。

三、散流器选用说明：（10K121）1、自力式温控变流行散流器适用于高大空间顶部嵩俸。

自力式温控变流行散流器是将热动元件安装在圆形或方形散流器内，通过感受空调系统送风温度的高低来调节叶片角度，改变送风气流的流型。

夏季送风温度小于等于17℃时，调节叶片角度为水平送风；冬季送风温度大于等于27℃时，调节叶片角度为垂直送风。

2、地面散流器适合安装在夹层地板内，用于高舒适标准的工作环境及计算机房等局部热源较多的场合。

3、圆形或方形散流器相应送风面积的长宽比不宜大于1：1.5.4、散流器宜对称布置或梅花形布置，散流器中心线与侧墙距离不宜小于1.0m。

5、地面散流器不应直接安装在作为下，安装位置距离座位不宜小于400mm。

6、并非所有地面散流器均需设集尘斗，且集尘斗安装与否并不影响地面散流器的气流流型。

7、散流器的颈部最大允许风速（m/s）如下：使用场所允许噪声dB(A)室内净高度（m）3 4 5 6广播室32 3.9 4.15 4.25 4.35 住宅、剧场33-39 4.35 4.65 4.85 5.00 公寓、客房、个人办公室40-46 5.15 5.40 5.75 5.85 餐厅、商店47-53 6.15 6.65 7.00 7.15 电影院、一般办公室54-60 6.50 6.80 7.10 7.50四、喷口选用说明：（10K121）1、球形喷口多设计为可调节型，其送风方向可现场手动调节，也可通过执行器自动调节，喷口可在上下±30°范围内调节，以改变送风气流方向。

喷口送风如何计算？
大空间空调或通风常用喷口送风，可以侧送，也可以垂直下送。

喷口通常是平行布置的，当喷口相距较近时，射流达到一定射程时会互相重叠而汇合成一片气流。

对于这种多股平行非等温射流的计算可采用中国建筑科学研究院空调所实验研究综合的计算公式。

许多场合，多股射流在接近工作区附近重叠，为简单起见，可以利用单股自由射流计算公式进行计算。

1．喷口垂直向下送风
⑴轴心速度衰减方
式中d0--喷口出口直径，m，对于矩形喷口，利用
按面积进行折算；Ar按
计算；x--离风口的距离，m；K--射流常数。

送冷风取“十”，送热风取“—”。

⑵轴心温度衰减方
⑶设计计算步骤
② 根据建筑平面特点布置风口，确定每个风口的送风量。

②假定喷口出口直径d0，按
计算射流到工作区(即x＝房间净高-工作区高度)的风速vx，如果vx符合设计要求的风速，则进行下一步计算；否则需重新假定d0或重新布置风口，再进行计算。

③用
校核区域温差Δtx是否符合要求，如果不符合要求，也需重新假
定d0或重新布置风口。

2．喷口侧送风
设喷口与水平轴有一倾角α，向下倾为正，向上为负。

倾角的大小根据射流预定的到达位置确定。

通常送热风时下倾，而送冷风时α＝0。

⑴射流中心线轨迹方程
喷口侧送射流的轨迹
⑵在(x,y)点处的射流轴心速度
⑶轴心温度衰减方程
⑷设计步骤
与垂直送风相同。

暖通规范中关于各类常见风速的规定一、各类风口风速规定1、采暖风口1.1、采用热风采暖系统时,应遵守下列规定:送风口的送风速度V（m/s），应根据送风口的高度、型式及布置经过计算确定，当送风口位于房间上部时，送风速度宜取：V= 5~15m/s；当送风口位于离地不高处时，送风速度宜取：V =0.3m/s~0.7m/s；回风口的回风速度，宜取：V=0.3m/s。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）2.8.71.2、热风幕的送风速度：公共建筑的外门，风速不宜大于6 m/s，高大外门不应大于25m/s。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）2.8.152、送排回风口2.1、进风、排风口风速（m/s）注：风口风速应按实际有效面积计算，一般百叶风口的遮挡率取50%。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）4.1.4.82.2、自然通风系统的进排风口风速宜按下表采用：来源GB50736-2012《民用建筑供暖通风与空气调节设计规范》6.6.42.3、机械通风的进排风口风速宜按下表采用：来源：GB50736-2012《民用建筑供暖通风与空气调节设计规范》6.6.52.4、厨房排风系统的风管风速不宜小于8m/s，且不宜大于10m/s；排风罩接风管的喉部风速应取4~5m/s。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）4.2.102.5、侧送和散流器平送的出口风速采用2m/s~5m/s。

孔板下送风的出口风速，从理论上讲可以采用较高的数值。

因为在一定条件下，出口风速较高时，要求稳压层内的静压也较高，这会使送风较均匀;同时，由于送风速度衰减快，对人员活动区的风速影响较小。

但当稳压层内的静压过高时，会使漏风量增加，并产生一定的噪声。

一般采用3m/s"'_'5m/s 为宜。

暖通规范中关于各类常见风速的规定一、各类风口风速规定1、采暖风口1.1、采用热风采暖系统时,应遵守下列规定:送风口的送风速度V（m/s），应根据送风口的高度、型式及布置经过计算确定，当送风口位于房间上部时，送风速度宜取：V= 5~15m/s；当送风口位于离地不高处时，送风速度宜取：V =0.3m/s~0.7m/s；回风口的回风速度，宜取：V=0.3m/s。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）2.8.71.2、热风幕的送风速度：公共建筑的外门，风速不宜大于6 m/s，高大外门不应大于25m/s。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）2.8.152、送排回风口2.1、进风、排风口风速（m/s）注：风口风速应按实际有效面积计算，一般百叶风口的遮挡率取50%。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）4.1.4.82.2、自然通风系统的进排风口风速宜按下表采用：来源GB50736-2012《民用建筑供暖通风与空气调节设计规范》6.6.42.3、机械通风的进排风口风速宜按下表采用：来源：GB50736-2012《民用建筑供暖通风与空气调节设计规范》6.6.52.4、厨房排风系统的风管风速不宜小于8m/s，且不宜大于10m/s；排风罩接风管的喉部风速应取4~5m/s。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）4.2.102.5、侧送和散流器平送的出口风速采用2m/s~5m/s。

孔板下送风的出口风速，从理论上讲可以采用较高的数值。

因为在一定条件下，出口风速较高时，要求稳压层内的静压也较高，这会使送风较均匀;同时，由于送风速度衰减快，对人员活动区的风速影响较小。

但当稳压层内的静压过高时，会使漏风量增加，并产生一定的噪声。

一般采用3m/s"'_'5m/s 为宜。

暖通规范中关于各类常见风速的规定一、各类风口风速规定1、采暖风口1.1、采用热风采暖系统时,应遵守下列规定:送风口的送风速度V（m/s），应根据送风口的高度、型式及布置经过计算确定，当送风口位于房间上部时，送风速度宜取：V= 5~15m/s；当送风口位于离地不高处时，送风速度宜取：V =0.3m/s~0.7m/s；回风口的回风速度，宜取：V=0.3m/s。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）2.8.71.2、热风幕的送风速度：公共建筑的外门，风速不宜大于6 m/s，高大外门不应大于25m/s。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）2.8.152、送排回风口2.1、进风、排风口风速（m/s）来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）4.1.4.8来源GB50736-2012《民用建筑供暖通风与空气调节设计规范》6.6.4来源：GB50736-2012《民用建筑供暖通风与空气调节设计规范》6.6.52.4、厨房排风系统的风管风速不宜小于8m/s，且不宜大于10m/s；排风罩接风管的喉部风速应取4~5m/s。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）4.2.102.5、侧送和散流器平送的出口风速采用2m/s~5m/s。

孔板下送风的出口风速，从理论上讲可以采用较高的数值。

因为在一定条件下，出口风速较高时，要求稳压层内的静压也较高，这会使送风较均匀;同时，由于送风速度衰减快，对人员活动区的风速影响较小。

但当稳压层内的静压过高时，会使漏风量增加，并产生一定的噪声。

一般采用3m/s"'_'5m/s 为宜。

条缝形风口气流轴心速度衰减较快，对舒适性空调，其出口风速宜为2m/s~4m/s 。

喷口送风的出口风速是根据射流未端到达人员活动区的轴心风速与平均风速经计算确定。

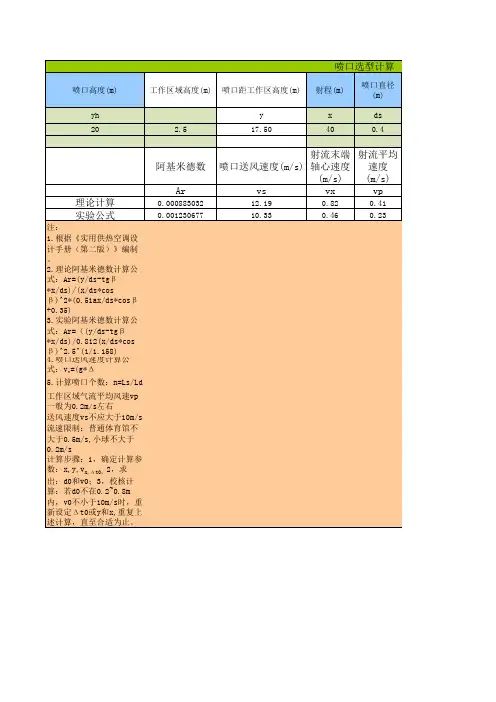

ρ空气密度： 1.2kg/m³c空气定压比热容: 1.01kJ/(kg·℃)Ls房间总送风量：6000m³/h 1.666667m³/s L房间长度：30m W房间宽度：12m H房间净高：7m ts送风温度：20℃tn房间工作区温度：28℃△ts送风温差：8℃工作区高度： 2.7m ɑ喷口紊流系数：0.07设计步骤：喷口直径ds=0.26m喷口倾角α=0喷口安装高度： h=6m喷口安装位置： x=13my= 3.3my/ds=12.69231x/ds=50① 当α=0且送冷风时0.002378② 当α角向下且送冷风时0.002378② 当α角向下且送热风时-0.00238阿基米德数Ar=0.002378喷口侧向送风气流组织设计计算——单股非等（1） 初选喷口直径ds、喷口倾角α、喷口安装高度h。

（喷口有圆形和扁形[高宽比（1:10~（1:20射程较远，速度衰减也较慢，而扁喷口在水平方向扩散要圆喷口相似。

）带收缩口的圆喷口，ɑ=0.07；对圆柱形喷喷口直径ds一般在0.2~0.8m之间；喷口倾角α按计算确定，一般冷射流α=0~15°，热射流根据工程具体要求而确定：h太小，射流会直接进入工作区，影响舒适程度；h太大也不适宜6~10m。

（2） 计算相对落差y/ds和相对射程x/ds。

（3） 根据要求达到的气流射程x和垂直落差y，计算阿基米德数Ar。

5.339266m/s 式中，g为重力加速度，g=9.81m/s 25.879367个，取6实际的送风速度υs= 5.231918m/s0.688977m/s0.344488m/s0.2m/s，（4） 计算送风速度υs。

根据阿基米德数定义式，有：计算出的υs，如在4~10m/s范围内是适宜的；若υs>10m/s时，应重新假设ds或α值重新计υp不满足工作区风速要夏季不大于工作区风速要求，冬季不大于（5）根据ds、υs、Ls计算喷口的个数。

暖通规范中关于各类常见风速得规定一、各类风口风速规定1、采暖风口1、1、采用热风采暖系统时,应遵守下列规定:送风口得送风速度V(m/s),应根据送风口得高度、型式及布置经过计算确定,当送风口位于房间上部时,送风速度宜取:V= 5~15m/s;当送风口位于离地不高处时,送风速度宜取:V =0、3m/s~0、7m/s;回风口得回风速度,宜取:V=0、3m/s。

来源:《全国民用建筑工程设计技术措施/暖通空调·动力》(2009年版)2、8、71、2、热风幕得送风速度:公共建筑得外门,风速不宜大于6 m/s,高大外门不应大于25m/s。

来源:《全国民用建筑工程设计技术措施/暖通空调·动力》(2009年版)2、8、152、送排回风口2、1、进风、排风口风速(m/s)注:风口风速应按实际有效面积计算,一般百叶风口得遮挡率取50%。

来源:《全国民用建筑工程设计技术措施/暖通空调·动力》(2009年版)4、1、4、82、2、自然通风系统得进排风口风速宜按下表采用:来源GB50736-2012《民用建筑供暖通风与空气调节设计规范》6、6、42、3、机械通风得进排风口风速宜按下表采用:来源:GB50736-2012《民用建筑供暖通风与空气调节设计规范》6、6、52、4、厨房排风系统得风管风速不宜小于8m/s,且不宜大于10m/s;排风罩接风管得喉部风速应取4~5m/s。

来源:《全国民用建筑工程设计技术措施/暖通空调·动力》(2009年版)4、2、102、5、侧送与散流器平送得出口风速采用2m/s~5m/s。

孔板下送风得出口风速,从理论上讲可以采用较高得数值。

因为在一定条件下,出口风速较高时,要求稳压层内得静压也较高,这会使送风较均匀;同时,由于送风速度衰减快,对人员活动区得风速影响较小。

但当稳压层内得静压过高时,会使漏风量增加,并产生一定得噪声。

一般采用3m/s"'_'5m/s 为宜。

一．夏季工况空调喷口气流组织设计计算中庭房间尺寸为m m m H B A 4.11165.43⨯⨯=⨯⨯，送风喷口中心高度10.5m ，分层空调，上部为非空调区，下部为空调区，下部回风。

1）确定计算参数 1.射流的射程Xm X 8=2.工作区平均温度n v 和射流末端轴心速度x vn v =0.25m/s x v =0.5m/s3.射流落差Y Y=(1/16~1/4)X m Y=2m射程较大时取较小者，射程较小时取较大者。

2）确定风口尺寸和送风速度 对于圆喷口吹出的冷射流： 圆喷口直径：23.1687.0302.0615.0)(064.0x Oo v Y X t T d -∆= 圆喷口送风速度：182.0533.0124.1591.0)(295.4--∆=xOo v Y X t T v 由3-10和3-11求得m d o 30.0=；=o v经检验，计算结果满足s m v m d m o /128.02.00≤≤≤和 3）每个风口的送风量lh m v d l /360043020⨯=π4)根据分层空调的冷负荷计算总送风量Lh m t QL /01.12.1360030∆⨯⨯=5）喷口个数nlL n =N 取整数，计算实际送风速度s m n d Lv /3600420'0⨯=π 6）求阿基米德数ArTv d t g Ar *2000*∆*=表气流组织计算结果项目数值 项目 数值 射流射程（m ） 8 射流落差（m ） 2 送风速度（m/s) 喷口直径（m ） 0.3 喷口风量（h m /3） 喷口个数（个） 16 送风温度（℃）喷口间距（m ） 射流末端轴心速度（m/s ）0.5回风口个数（个）2二．夏季工况空调气流组织模拟结果分析 1.模型概况选取本次MDV 设计高大中庭作为研究对象，建筑尺寸为m m m 4.11165.43⨯⨯，四面为内墙，上部为屋顶。

具体气流组织计算已在上一节做了详细介绍。

空调风口风速设计规范取值汇总汇总如下：1、排烟口的风速≤10m/s（老建规9.4.6.6）2(1)、空调送风口的出口风速，消声要求较高时，宜采用2-5m/s，喷口送风可采用4-10m/s。

（采暖6.5.9）2(2)、空调侧送和散流器平送的出口风速2-5m/s。

孔板下送风的出口风速3-5m/s。

条缝型风口下送（多用于纺织厂），当空气调节区层高为4-6m人员活动区风速不大于0.5m/s时，出口风速宜为2-4m/s。

（采暖条文6.5.9&民用条文7.4.11&技措5.4.6.2【孔板】）3、空调回风口的吸风速度：（采暖6.5.11&民用7.4.13）利用走廊回风时，回风口安装在门或墙下部的回风口面风速1-1.5m/s（采暖条文6.5.11）4、自然通风系统的进排风口的空气流速（m/s）：（民用表 6.6.4-1）5、机械通风系统的进排风风口风速（m/s）：（民用表6.6.5）6、进、排风口风速（m/s）：（技措表4.1.4）7、厨房排风系统的风管风速不宜小于8m/s，且不宜大于10m/s；排风罩拂尘管的喉部风速应取4-5m/s。

（技措4.2.10.2）8、洗衣房机械排风系统洗衣机、烫平机、干洗机、压烫机、人体吹机等散热两大或有异味散出的设备上部，应设置排气罩，其罩面风速应≥0.5m/s。

（技措4.5.1.3.1）9、尝试室透风柜操作口处风速：（技措表4.5.7）10、暗室通风宜采用机械排风、自然进风的通风方式，排风量宜取≥5次/h换气。

排风口宜设在水池附近，进风口应采用遮光百叶窗，通过百叶窗的风速应＜2m/s。

（技措4.5.8）11、机械加压送风口不宜大于7m/s；排烟口不宜大于10m/s；机械补风口不宜大于10m/s，公共聚集场所不宜大于5m/s；自然补风口不宜大于3m/s。

（技措4.8.5.3）12、人员长期停留的区域采用置换通风方式时，人脚踝处风速不宜超过0.2m/s。

（技措5.4.10.2）13、各类送风口的出口风速:（技措表5.4.11-1）14、散流器颈部最大风速（m/s）:（技措表5.4.11-2）15、回风口吸风速度：（技措表5.4.13）一、风口选用总说明：（10K121）1、风口布置需要综合考虑室内气流组织、噪声、建筑装修美观要求、安装维修以及经济性等方面因素。
