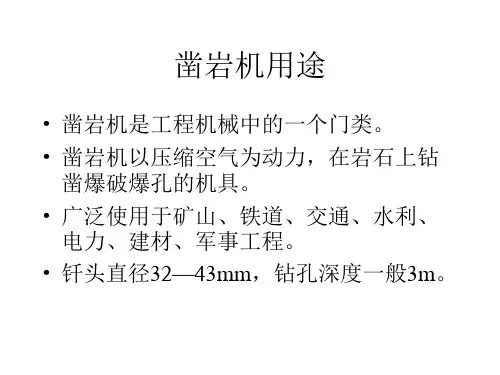

YT28凿岩机使用范围

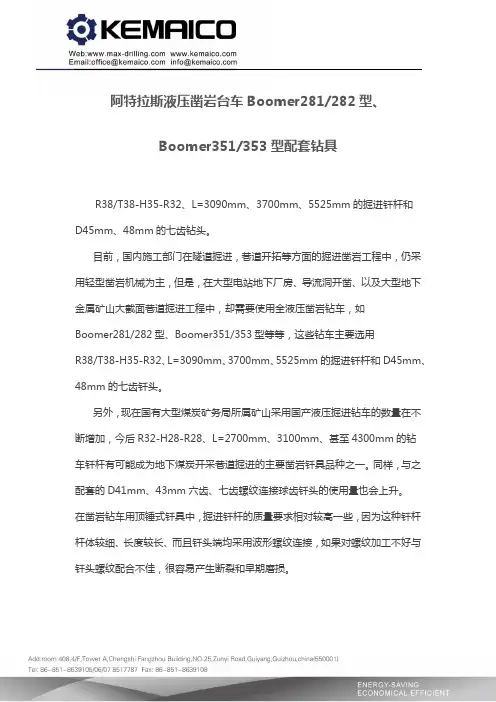

阿特拉斯液压凿岩台车Boomer281/282型、
Boomer351/353型配套钻具
R38/T38-H35-R32、L=3090mm、3700mm、5525mm的掘进钎杆和
D45mm、48mm的七齿钻头。

目前，国内施工部门在隧道掘进，巷道开拓等方面的掘进凿岩工程中，仍采用轻型凿岩机械为主，但是，在大型电站地下厂房、导流洞开凿、以及大型地下金属矿山大截面巷道掘进工程中，却需要使用全液压凿岩钻车，如
Boomer281/282型、Boomer351/353型等等，这些钻车主要选用
R38/T38-H35-R32、L=3090mm、3700mm、5525mm的掘进钎杆和D45mm、48mm的七齿钎头。

另外，现在国有大型煤炭矿务局所属矿山采用国产液压掘进钻车的数量在不断增加，今后R32-H28-R28、L=2700mm、3100mm、甚至4300mm的钻
车钎杆有可能成为地下煤炭开采巷道掘进的主要凿岩钎具品种之一。

同样，与之配套的D41mm、43mm六齿、七齿螺纹连接球齿钎头的使用量也会上升。

在凿岩钻车用顶锤式钎具中，掘进钎杆的质量要求相对较高一些，因为这种钎杆杆体较细、长度较长、而且钎头端均采用波形螺纹连接，如果对螺纹加工不好与钎头螺纹配合不佳，很容易产生断裂和早期磨损。

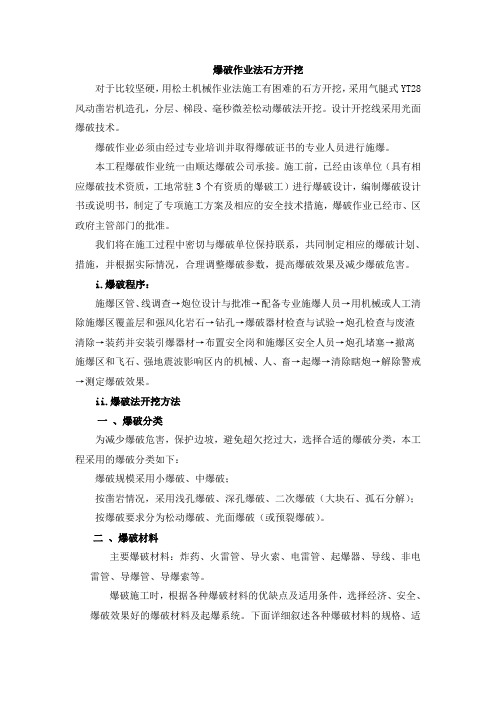

爆破作业法石方开挖对于比较坚硬，用松土机械作业法施工有困难的石方开挖，采用气腿式YT28风动凿岩机造孔，分层、梯段、毫秒微差松动爆破法开挖。

设计开挖线采用光面爆破技术。

爆破作业必须由经过专业培训并取得爆破证书的专业人员进行施爆。

本工程爆破作业统一由顺达爆破公司承接。

施工前，已经由该单位（具有相应爆破技术资质，工地常驻3个有资质的爆破工）进行爆破设计，编制爆破设计书或说明书，制定了专项施工方案及相应的安全技术措施，爆破作业已经市、区政府主管部门的批准。

我们将在施工过程中密切与爆破单位保持联系，共同制定相应的爆破计划、措施，并根据实际情况，合理调整爆破参数，提高爆破效果及减少爆破危害。

i.爆破程序：施爆区管、线调查→炮位设计与批准→配备专业施爆人员→用机械或人工清除施爆区覆盖层和强风化岩石→钻孔→爆破器材检查与试验→炮孔检查与废渣清除→装药并安装引爆器材→布置安全岗和施爆区安全人员→炮孔堵塞→撤离施爆区和飞石、强地震波影响区内的机械、人、畜→起爆→清除瞎炮→解除警戒→测定爆破效果。

ii.爆破法开挖方法一、爆破分类为减少爆破危害，保护边坡，避免超欠挖过大，选择合适的爆破分类，本工程采用的爆破分类如下：爆破规模采用小爆破、中爆破；按凿岩情况，采用浅孔爆破、深孔爆破、二次爆破（大块石、孤石分解）；按爆破要求分为松动爆破、光面爆破（或预裂爆破）。

二、爆破材料主要爆破材料：炸药、火雷管、导火索、电雷管、起爆器、导线、非电雷管、导爆管、导爆索等。

爆破施工时，根据各种爆破材料的优缺点及适用条件，选择经济、安全、爆破效果好的爆破材料及起爆系统。

下面详细叙述各种爆破材料的规格、适用条件、优缺点。

（一）炸药由于本工程所在地降雨频繁，空气湿度大，岩体表层透水性较强，因此爆破用炸药要求具备一定的抗水性，因此炸药选用2#岩石乳化炸药，属于抗水炸药。

药卷直径、质量，对爆破效果影响显著，是影响稳定传爆的重要因素之一，因此，爆破作业时，根据钻孔直径，选用合适规格的药卷非常关键。

设计题某地下工程的巷道开挖断面底宽4.0m，直墙高为2.5m，顶部半圆拱。

巷道围岩是石灰岩，整体性较好，裂隙不发育，岩石的普氏系数f=12~14。

施工中采用YT-28型气腿式风动凿岩机钻孔。

设计要求：做出可实施的爆破技术设计，设计文件应包括（但不限于）：爆破方案选择、爆破参数设计、药量计算、起爆网路设计、爆破安全设计计算、安全防护措施等、及相应的设计图和计算表。

参考答案一、开挖方法：根据题意，巷道围岩为石灰岩，岩石完整性好，f =12~14 。

采用全断面一次性开挖成型的施工方法。

钻孔直径d=42mm，使用2号岩石乳化炸药，药卷直径d1=35mm，每卷药卷长200mm，重200g，线装药密度q1=1kg/m。

二、巷道断面积S=2.5×4+πR2/2=16.28m2，取循环进尺1.8m，炮孔利用率η=0.9，孔深L=2.0m。

参考答案三、炮孔布置1.掏槽方式：楔形掏槽，布3组掏槽孔，掏槽孔排距0.5m，掏槽角取75°；掏槽位置：断面的中央偏下，并考虑辅助孔的布置较均匀。

掏槽孔数：6个，炮孔长度：2.3m。

2.周边孔：离周边0.1m布置。

直墙孔：孔数：8个（两侧，起拱点算，底角孔不算），孔距0.6m；拱顶孔：孔数：9个，孔距=0.63m；底孔：孔数：7个（含两底角孔），孔距=0.63m；炮孔长度：直墙孔、顶孔：2m，底孔：2.2m；3.辅助孔：在掏槽孔与周边孔之间均匀布置辅助孔，孔排距0.65~0.8m，孔数=20，炮孔长度：2m。

40014075°按比例画出巷道断面图，掏槽大样图布置掏槽孔-楔形掏槽布置周边孔－直墙孔8个布置周边孔－拱顶孔9个布置周边孔－底孔7个布置辅助孔-20个参考答案三、炮孔布置如图布孔步骤显示参考答案四、药量计算1.掏槽孔：按装药系数0.7计算，单孔装药量Q1=1.6kg，装药8卷，填塞0.7m。

2.周边孔：直墙孔、拱顶孔按装药系数0.50计算，单孔装药=1.0kg，装药5卷，填塞1.0m；底板孔按装药系数量Q10.65计算，单孔装药量Q=1.4kg，装药7卷，填塞长度0.8m。

高原高寒地区超长斜坡道快速施工技术在甘肃合作早子沟金矿斜坡道施工过程中，采取斜坡道机械化配套作业线施工，选用YT-28凿岩机，光面爆破，装岩，自卸汽车排矸。

支护采用转子-Ⅴ型喷射机喷射砼支护，采用汽车输送砼混合料。

通过运用机械化配套设施，使施工进度和施工质量均有很大的提升。

一、工程概况斜坡道井口标高为+3102.7m，井底标高为+2660m，坡度15%，长度4136m。

净断面3900mm×3550mm，50mm厚C20喷射砼支护，局部破碎段采用超前锚杆、钢拱架、金属网联合支护。

斜坡道开口段30m为钢筋砼支护，支护厚度为300mm，主斜坡道巷道每隔100m设一调车硐室，长度为30m。

连接至3080m、3050m、3010m、2960m、2910m、2860m、2810m、2760m、2710m、2660m共十个中段的中段运输平巷。

岩石硬度f=8-10，岩石体重2.60t/m3。

二、斜坡道主要施工设备为满足斜坡道施工需要，根据巷道特点, 斜坡道布置如下设备、设施：20m3空压机二台，ZL —30装载机两台，JS—500自动搅拌机一台（配备PLD—800配料机），YT-28凿岩机8台，12吨自卸式汽车5台，风管、供水管、风筒各一趟,动力照明电缆、通讯电缆、爆破电缆各一趟。

1、φ159×4.5压风管、φ57×3.5供水管一趟，Φ87×3.5、φ100×10排水管各一趟，固定在斜坡道侧壁下部。

2、动力、照明电缆选用YC-500，3×35+1×10，通讯电缆选用KVV32-500 19×2.5，架设于井壁上方。

3、φ800mm柔性风筒于巷道左帮起拱线以上固定。

表1 斜坡道设备表三、斜坡道施工方法斜坡道采用正掘的施工顺序，首先将斜坡道上口明槽开挖，再进行超前锚杆、钢拱架、金属网临时支护，然后按照正循环的组织顺序进行斜坡道掘支作业；破碎段一掘一支。

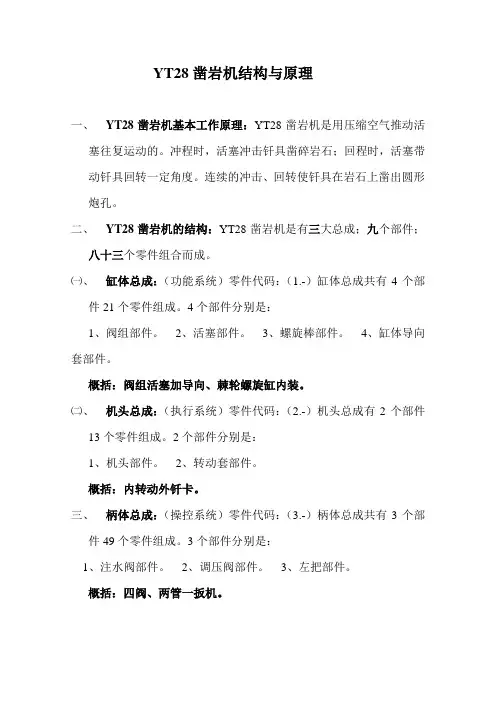

YT28凿岩机结构与原理一、YT28凿岩机基本工作原理：YT28凿岩机是用压缩空气推动活塞往复运动的。

冲程时，活塞冲击钎具凿碎岩石；回程时，活塞带动钎具回转一定角度。

连续的冲击、回转使钎具在岩石上凿出圆形炮孔。

二、YT28凿岩机的结构：YT28凿岩机是有三大总成；九个部件；八十三个零件组合而成。

㈠、缸体总成：（功能系统）零件代码：（1.-）缸体总成共有4个部件21个零件组成。

4个部件分别是：1、阀组部件。

2、活塞部件。

3、螺旋棒部件。

4、缸体导向套部件。

概括：阀组活塞加导向、棘轮螺旋缸内装。

㈡、机头总成：（执行系统）零件代码：（2.-）机头总成有2个部件13个零件组成。

2个部件分别是：1、机头部件。

2、转动套部件。

概括：内转动外钎卡。

三、柄体总成：（操控系统）零件代码：（3.-）柄体总成共有3个部件49个零件组成。

3个部件分别是：1、注水阀部件。

2、调压阀部件。

3、左把部件。

概括：四阀、两管一扳机。

四、三大总成的主要功能：1、柄体总成：操作和控制。

2、缸体总成：配气冲击和回转。

3、机头总成：连接和转动钎具。

五、各部件的主要功能：1、阀组：配气使活塞前后运动。

2、活塞：冲击和转动钎具。

3、螺旋棒：冲程时使活塞直线冲击钎具回程时使活塞带动钎具旋转一定角度。

4、缸体：通气和导向。

5、机头：连接钎具。

6、转动套：在活塞的带动下转动钎具。

7、注水阀：气水联动，随凿岩机工作或停止自动开启或关闭，通过钎具向炮孔内注水。

8、调压阀：调整气腿推力大小控制气腿伸缩。

9、扳机：控制换向阀实现气腿快速回收。

YT25气腿式凿岩机YT25气腿式凿岩机高效节能，适宜在中硬或坚硬（ｆ=８－１８）岩石上干式或湿式钻凿向下和倾斜炮孔。

钻孔直径34－46毫米，有效钻孔深度可达5米，该机装配FT160A型长气腿或FT160B型短气腿,也可卸掉气腿，装在台车上使用；可水平或倾斜钻孔，可在各种洞室内作业，操作机构集中，启动活泛,使用方便,维修简易；节能高效,零件寿命长,可靠性好。

本机除配有透明壳体的ＦＹ２００A注油器保证良好的润滑。

技术规格机器重量：25 公斤全长：693毫米使用气压：0.4-0.63Mpa缸径：90毫米活塞行程：70毫米冲击频率：≥37Hz冲击能：耗气量：≤75L/S空转转速：噪音：使用水压：没有气管内径：19毫米水管内径：13毫米钎头尺寸：34-42毫米最大凿岩深度：5m钎尾规格：22×108±1毫米FY200A型注油器重量1.2 kg贮油量0.2 L该机装配FT160A型长气腿或FT160B型短气腿,也可卸掉气腿，装在台车上使用：气腿FT160A型FT160B型重量17 16 kg气腿长度：最大3006 2526 mm最小1668 1428 mm推进长度1338 1098 mm最大轴推力2000 2000 N

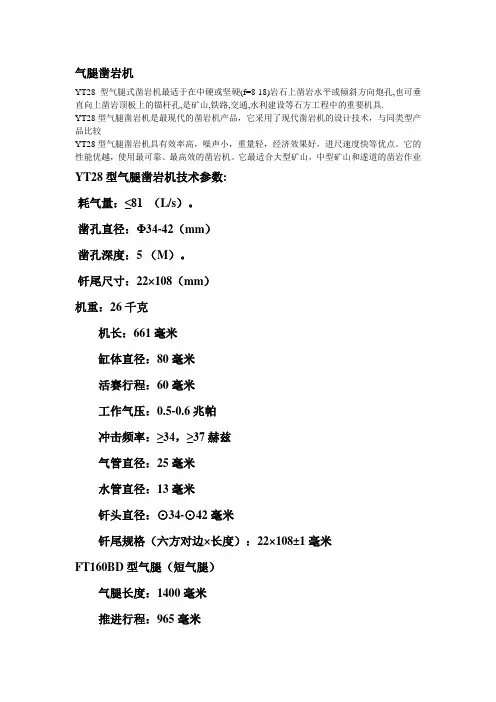

YT28型气腿凿岩机技术参数:
