城市排水监控系统设计方案

第1篇一、项目背景随着城市化进程的加快，我国城市排水系统面临着日益严峻的挑战。

传统的排水系统存在着排水能力不足、雨污混流、溢流污染、管网老化等问题，严重影响了城市的环境卫生和居民生活质量。

为解决这些问题，提高城市排水系统的智能化水平，本方案提出智慧排水施工方案。

二、项目目标1. 提高排水系统的排水能力，确保城市排水安全；2. 实现雨污分流，减少溢流污染；3. 优化管网布局，延长管网使用寿命；4. 建立智慧排水管理系统，实现排水系统的实时监控和智能调度；5. 提高排水系统的运营效率，降低运营成本。

三、智慧排水施工方案1. 项目设计（1）雨污分流设计：根据城市排水区域特点，合理划分雨污分流区域，采用不同的管道、泵站和设施，实现雨污分流。

（2）管网布局优化：对现有排水管网进行排查，对老化、损坏的管网进行修复或更换，提高管网排水能力。

（3）泵站改造：对现有泵站进行升级改造，提高泵站排水能力，实现泵站的自动化运行。

（4）智能化设备配置：在排水系统中配置智能传感器、摄像头、水位仪等设备，实现排水系统的实时监控。

2. 施工技术（1）雨污分流管道施工：采用高密度聚乙烯（HDPE）等新型材料，提高管道的抗腐蚀性能和耐压性能。

（2）管网修复与更换：采用顶管、盾构等先进技术，对老化、损坏的管网进行修复或更换。

（3）泵站改造施工：对泵站进行升级改造，提高泵站排水能力，实现泵站的自动化运行。

（4）智能化设备安装：在排水系统中安装智能传感器、摄像头、水位仪等设备，实现排水系统的实时监控。

3. 施工组织（1）项目组织机构：成立智慧排水项目组，负责项目的整体规划、组织、协调和监督。

（2）施工队伍：选择具备专业资质的施工队伍，确保施工质量。

（3）施工进度：制定详细的施工进度计划，确保项目按期完成。

（4）质量控制：严格执行施工规范和质量标准，确保施工质量。

4. 项目管理（1）安全管理：加强施工现场安全管理，确保施工安全。

（2）成本控制：合理控制项目成本，提高项目效益。

排水泵站的智能化监控系统设计随着城市化进程的不断加快和城市建设的不断推进，城市排水工程也显得越来越重要。

城市排水泵站的建设可以大幅度提高城市排水系统的运行效率，缓解城市排水系统的负荷，减少城市水灾。

但是随着城市规模的不断扩大和排水泵站数量的不断增多，传统的排水泵站管理方式已经不能适应现代城市排水工程的需要。

智能化监控系统的引入将有助于提高排水泵站的安全性、运行效率和管理水平。

本文将探讨排水泵站的智能化监控系统的设计，包括技术实现和系统架构。

技术实现智能化监控系统的设计基于计算机技术、网络通信技术和传感器技术。

其中最重要的是传感器技术。

1. 压力传感器：安装在排水管道中，能够实时监测管道中的水位、流量和压力等基本参数，并将数据传输到智能化监控系统中，供管理人员实时监测和管理。

2. 温湿度传感器：安装在泵站室内，能够实时监测室内的温度、湿度等参数，并将数据传输到智能化监控系统中，为管理人员提供良好的工作环境。

3. 气体传感器：能够实时监测泵站内的有毒气体浓度，如果浓度超过安全标准，监控系统就会及时报警，并采取措施以确保泵站的安全。

系统架构智能化监控系统的设计是由数据采集系统、数据处理系统、数据传输系统和数据库系统以及人机交互的终端系统组成。

其中，数据采集系统负责采集排水泵站中的各种参数和数据，数据处理系统负责将采集的数据进行处理和分析，数据传输系统负责将处理后的数据传输到指定的设备或人员，数据库系统负责将历史数据储存到数据库中，人机交互终端系统则负责人员与系统的交互。

在系统架构中，可将排水泵站分为智能中心和分散节点。

智能中心为数据处理和传输系统，拥有多个显示屏、操作工位、报警器等，可以实时显示排水泵站的各种运行参数和状态信息。

分散节点则包括传感器、监测设备和执行器等，用于实时采集、监测和控制排水泵站的各种运行参数和状态信息。

智能化监控系统的优势排水泵站的智能化监控系统可以有效提高排水系统的安全性和管理水平。

智慧水务——排水泵站综合信息管理系统解决方案一、系统概述排水泵是将各种污(废)水由低处提升到高处所用的抽水机械。

由安置排水泵及有关附属设备的建筑物或构筑物(如水泵间、集水池、格栅、辅助间及变电室)组成排水泵站。

排水泵站按排水的性质可分为污水泵站（生活污水和生产污水）、雨水泵站、合流泵站和污泥泵站等。

按在排水系统中所处的位置,又分为局部泵站、中途泵站和终点泵站。

智慧排水综合信息管理系统是城市防汛排涝和日常污水排放、处理的综合监管平台。

借助该系统，相关部门可全面掌握城市排水现状、及时采取防汛排涝措施，可实现城市排水系统的全方位监控和全局化调度管理。

圣启科技排水泵站无人值守系统，通过对各排水泵站进行改造，建设排水泵站自动化系统，强化排水泵站的区域调度及全程调度，最终实现排水泵站的无人值守，达到减员增效和提高管理水平的目的。

二、系统组成智慧排水综合信息管理系统采用集散式设计理念，按照多级监控中心设计。

相关部门内建立总监控中心，各排水管理处、污水处理厂、中水处理厂内建立二级分控中心。

监控总中心负责对整个城区排水系统进行全面的监控和管理，各二级分控中心负责辖区内排水设施的监控和管理。

城市污水排水监控系统城市雨水/街道排水监控系统三、硬件设备1、排水泵站监控设备排水泵站监控设备安装在排水泵站现场，主要功能如下：◆监测格栅机前、格栅机后水位；监测泵站出水量；◆监测排水泵的启停状态、保护状态、控制模式和电压、电流等运行参数。

◆支持手动控制、自动控制、远程控制格栅机和排水泵的启停；支持远程切换控制模式。

◆智能轮换排水泵启动顺序，延长设备使用寿命。

◆工业平板电脑实时显示监测数据和相关设备运行状态，支持触控操作。

◆水位超限、电流超限、人员进入等状况发生时，立即上报告警信息。

◆采用模块化设计，每台格栅机、排水泵独立监控，便于维护。

◆支持光纤、以太网、RS485总线、GPRS等多种通信方式。

◆支持远程修改工作参数、升级程序，实现远程维护。

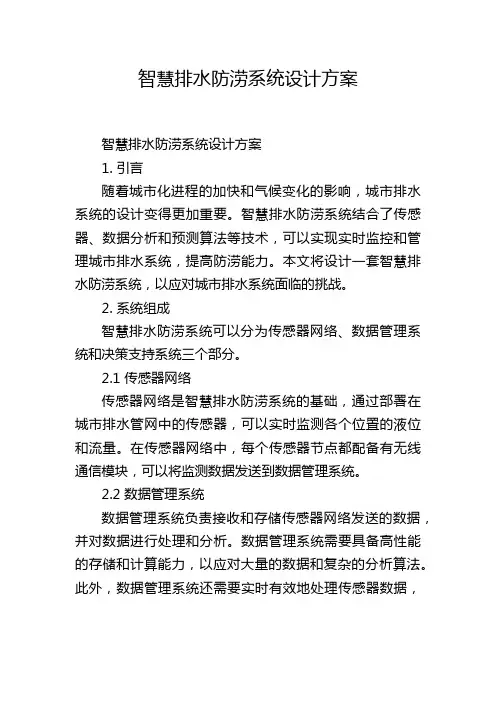

智慧排水防涝系统设计方案智慧排水防涝系统设计方案1. 引言随着城市化进程的加快和气候变化的影响，城市排水系统的设计变得更加重要。

智慧排水防涝系统结合了传感器、数据分析和预测算法等技术，可以实现实时监控和管理城市排水系统，提高防涝能力。

本文将设计一套智慧排水防涝系统，以应对城市排水系统面临的挑战。

2. 系统组成智慧排水防涝系统可以分为传感器网络、数据管理系统和决策支持系统三个部分。

2.1 传感器网络传感器网络是智慧排水防涝系统的基础，通过部署在城市排水管网中的传感器，可以实时监测各个位置的液位和流量。

在传感器网络中，每个传感器节点都配备有无线通信模块，可以将监测数据发送到数据管理系统。

2.2 数据管理系统数据管理系统负责接收和存储传感器网络发送的数据，并对数据进行处理和分析。

数据管理系统需要具备高性能的存储和计算能力，以应对大量的数据和复杂的分析算法。

此外，数据管理系统还需要实时有效地处理传感器数据，并提供可视化的监控界面，方便用户实时了解排水系统的状态。

2.3 决策支持系统决策支持系统基于数据管理系统提供的数据，通过数据分析和预测算法，为用户提供决策支持。

决策支持系统可以根据当前的排水情况和天气预报等信息，提供指导性的决策建议，如是否需要调整排水系统的操作参数，是否需要采取紧急措施等，从而优化排水系统的运行效率和防涝能力。

3. 技术方案在设计智慧排水防涝系统时，需要采用一系列的技术手段来实现数据的采集、传输、处理和分析。

3.1 传感器选择传感器是智慧排水防涝系统的核心组成部分，需要选择适合的传感器来监测液位和流量。

常见的液位传感器包括压力传感器和超声波传感器，而流量传感器可以选择磁感应流量计或超声波流量计等。

传感器的选择需要考虑其精度、可靠性和适用性等因素。

3.2 数据传输传感器节点需要具备无线通信功能，用于将监测数据传输到数据管理系统。

可以选择无线传感器网络（WSN）或物联网（IoT）技术来实现数据传输。

城市排水管网管理系统设计与实现随着城市化的不断发展和人口的增加，城市排水管网的管理变得越来越重要。

城市排水管网管理系统的设计与实现是为了更好地管理和维护城市的排水管网，确保城市的排水系统运行正常，减少水灾发生的风险。

一、设计目标城市排水管网管理系统的设计目标是实现以下几个方面的要求：1. 智能化管理：通过采用先进的智能传感器和监测设备，实时监测排水管网的工作状态和运行状况，及时发现和解决问题。

2. 数据管理：建立完善的数据库系统，记录和存储排水管网的相关数据，包括管网结构、管线情况、维护记录等，为后续分析和决策提供依据。

3. 故障预警：通过数据分析和算法模型，预测排水管网可能出现的故障，并及时提醒相关人员采取措施，避免事故的发生。

4. 远程监控：通过网络技术，实现对排水管网的远程监控和管理，方便运维人员对远程地区的排水管网进行管理和维护。

二、系统组成城市排水管网管理系统主要由以下几个部分组成：1. 传感器和监测设备：用于监测排水管网的水位、压力、流量等参数，主要包括水位传感器、压力传感器、流量计等。

2. 数据采集器和通信设备：负责将传感器采集到的数据传输到数据库系统中，主要包括数据采集器、无线通信设备等。

3. 数据库系统：用于存储和管理排水管网的相关数据，包括管网结构、管线情况、维护记录等。

4. 数据分析和决策支持系统：对采集到的数据进行分析和处理，生成有关排水管网工作状态的报告和预警信息，辅助管理人员做出决策。

5. 远程监控和管理系统：通过网络技术，实现对排水管网的远程监控和管理，包括远程数据采集、远程故障诊断和远程调度等功能。

三、系统实施步骤城市排水管网管理系统的实施步骤如下：1. 规划和设计：根据城市排水管网的实际情况，制定系统的规划和设计方案，包括所需的传感器和监测设备、数据库系统和数据分析系统等。

2. 设备安装：根据设计方案，选购和安装相应的传感器和监测设备，并与数据采集器和通信设备进行连接。

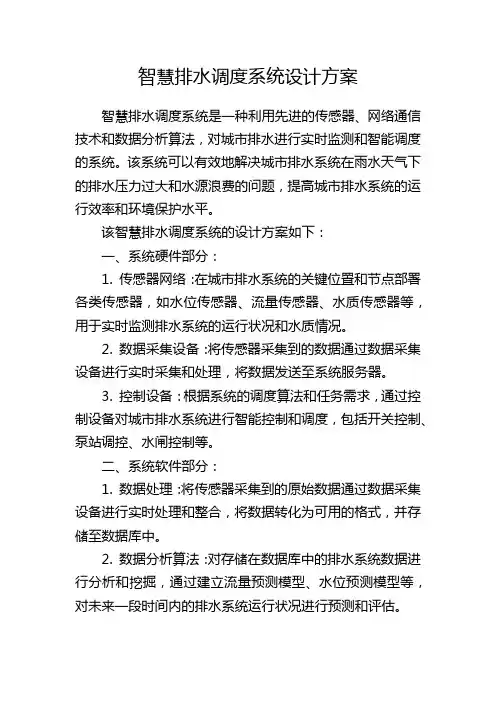

智慧排水调度系统设计方案智慧排水调度系统是一种利用先进的传感器、网络通信技术和数据分析算法，对城市排水进行实时监测和智能调度的系统。

该系统可以有效地解决城市排水系统在雨水天气下的排水压力过大和水源浪费的问题，提高城市排水系统的运行效率和环境保护水平。

该智慧排水调度系统的设计方案如下：一、系统硬件部分：1. 传感器网络：在城市排水系统的关键位置和节点部署各类传感器，如水位传感器、流量传感器、水质传感器等，用于实时监测排水系统的运行状况和水质情况。

2. 数据采集设备：将传感器采集到的数据通过数据采集设备进行实时采集和处理，将数据发送至系统服务器。

3. 控制设备：根据系统的调度算法和任务需求，通过控制设备对城市排水系统进行智能控制和调度，包括开关控制、泵站调控、水闸控制等。

二、系统软件部分：1. 数据处理：将传感器采集到的原始数据通过数据采集设备进行实时处理和整合，将数据转化为可用的格式，并存储至数据库中。

2. 数据分析算法：对存储在数据库中的排水系统数据进行分析和挖掘，通过建立流量预测模型、水位预测模型等，对未来一段时间内的排水系统运行状况进行预测和评估。

3. 应用程序：设计并开发各类应用程序，提供实时的排水系统运行状态、预测结果和报警信息等，方便相关人员进行实时监控和决策。

三、系统功能部分：1. 实时监测和报警功能：系统可以实时监测城市排水系统的运行状况，一旦发现异常情况，如排水管道堵塞、水位过高等，系统会自动发出报警信息，提醒相关人员进行处理。

2. 调度和控制功能：根据实时的排水系统数据和预测结果，系统可以智能地调度和控制城市排水系统的运行，包括泵站的启停控制、水闸的开关控制等，实现排水系统的优化调度。

3. 数据分析和决策功能：通过对排水系统数据的分析和挖掘，系统可以为相关人员提供有价值的数据和分析结果，帮助他们进行决策和规划，优化城市排水系统的运行效率和排水质量。

四、系统应用：1. 雨水排水系统：智慧排水调度系统可以广泛应用于城市的雨水排水系统，通过实时监测和智能调度，有效减轻雨水排水管网的压力，提高排水系统的运行效率。

智慧排水系统解决方案智慧排水系统清晨的阳光透过窗帘的缝隙，洒在了我的书桌上，一股清新的气息扑面而来。

我开始构思这个智慧排水系统解决方案，让思绪在键盘上跳跃，文字就像流水一样，自然而然地流淌出来。

我们要明确智慧排水系统的目标，那就是通过科技手段，实现排水系统的自动化、智能化，提高城市排水效率，减少水污染，为我国的城市发展提供有力支持。

一、方案概述1.系统架构智慧排水系统采用分布式架构，将排水管网、泵站、污水处理厂等环节进行集成，形成一个统一的监控和管理平台。

通过物联网技术，实现设备间的数据交互和信息共享。

2.关键技术（1）物联网技术：利用传感器、RFID、云计算等先进技术，实时采集排水系统的各项数据，为决策提供支持。

（2）大数据分析：对海量数据进行挖掘和分析，找出排水系统的运行规律，为优化调度提供依据。

（3）：通过机器学习、深度学习等技术，实现排水系统的智能决策和自适应调控。

二、方案实施1.设备安装在排水管网的关键节点安装传感器，实时监测管道内的水位、流量等信息。

在泵站和污水处理厂安装自动化控制系统，实现远程监控和操作。

2.数据采集与传输利用物联网技术，将设备采集的数据实时传输至监控平台。

通过数据清洗、格式转换等处理，为后续分析提供基础数据。

3.数据分析与决策通过大数据分析技术，对收集到的数据进行挖掘和分析，找出排水系统的运行规律和潜在问题。

结合技术，实现排水系统的智能决策和自适应调控。

4.系统集成与优化将排水管网、泵站、污水处理厂等环节进行集成，形成一个统一的监控和管理平台。

通过系统优化，提高排水效率，降低运行成本。

三、方案亮点1.实时监控：通过物联网技术，实现对排水系统的实时监控，确保系统安全稳定运行。

2.智能决策：利用技术，实现排水系统的智能决策和自适应调控，提高排水效率。

3.信息共享：通过集成平台，实现各环节的信息共享，为决策提供数据支持。

4.节能减排：通过优化调度，降低泵站和污水处理厂的能耗，减少污染物排放。

排水管网布点方案目录1. 监测点设置原则 (2)2. 监测点设置方案 (2)2.1 水位、流量监测点 (2)2.1 水质监测点 (3)3. 监测点设置方案2 (4)3.1 设计思路 (4)3.2 监测点布设 (5)3.2.1 水位监测点 (5)3.2.2流速监测点 (5)3.2.3 流量监测点 (5)3.2.4 雨量站监测点 (6)3.2.5 水质监测点 (6)3.2.6 视频监控点 (7)1. 监测点设置原则(1)实用性。

监测点位置的选择与监测目的紧密相连，要关注城市排水管理的长期运营业务监测需求，充分了解当地的排水管网、河道、土地利用类型等现状，以确保每个监测点的实用性。

(2)代表性。

选择能够反映该地区实际情况的点位进行监测，与此同时，不同类型的区域具有不同的排水特征，应在各区域选择具有代表性的监测点，能够通过监测点情况更为全面的反映区域内各类设施的实际运行情况。

用尽量少的监测点来全面地反映片区污水收集处理系统总体情况(3)便利性。

所选监测点应能够方便、安全地进行监测设备的安装与维护，同一区域不同类型的监测设备(流量/水质)在空间位置上尽量靠近，方便后期设备的巡查与养护。

2. 监测点设置方案12.1 水位、流量监测点1污水管网水位、流量监测点设置应符合下列规定：1）污水干管接入污水主干管前、污水主干管接入污水处理厂前应设置监测点；2）污水主干管间隔3~5km处宜设置监测点，且不少于3个监测点；3）位于河道常水位以下的污水主干管、污水干管，管道入河起终端应设置监测点，并在间隔不大于2km处宜设置监测点。

2 雨水管渠重要雨水排水口处和合流管网（含截流式合流、不完全分流及合流制管网，以下统称合流管网）溢流口处应设置水位、流量监测点。

3其他应设置监测点的应符合下列规定：1）低洼地区、下穿道等易积水处，调蓄池等市政调蓄设施内，地块雨水排出口处等应设置水位监测点；2）污水主干管、污水干管的跨行政区交界处，重点排水户排放污水与污水支管或干管的连接管上，截流堰（井）等截留设施前后，泵站前后，污水厂尾水排水口处等应设置流量监测点；3）其他有水位或流量监测需求处宜设置监测点。

第1篇一、项目背景随着城市化进程的加快，城市排水系统的重要性日益凸显。

然而，由于历史原因和城市发展不平衡，我国许多城市的排水系统存在设计不合理、老化严重、排水能力不足等问题，导致城市内涝、污染等问题频发。

为了解决这些问题，提高城市排水系统的安全性、可靠性，保障城市正常运行，本项目对现有排水系统进行整治施工方案设计。

二、项目目标1. 提高排水系统设计标准，满足城市排水需求；2. 改善排水系统运行状况，降低内涝风险；3. 减少排水污染，提高水环境质量；4. 提高排水系统抗风险能力，保障城市安全。

三、项目范围本项目涉及城市排水系统整治施工方案设计，包括以下内容：1. 排水系统现状调查与分析；2. 排水系统整治目标与原则；3. 排水系统整治方案设计；4. 施工组织设计；5. 工程造价与投资估算；6. 环境保护与施工期间安全管理。

四、排水系统现状调查与分析1. 排水系统现状本项目涉及的城市排水系统主要包括雨水管道、污水管道、检查井、雨水泵站、污水泵站等设施。

经过调查分析，发现以下问题：（1）排水系统设计标准低，排水能力不足；（2）部分管道老化、破损严重，存在安全隐患；（3）检查井、泵站等设施存在渗漏、堵塞等问题；（4）雨水泵站、污水泵站运行效率低，能耗高；（5）部分区域存在内涝现象。

2. 问题分析（1）排水系统设计标准低，导致排水能力不足，无法满足城市排水需求；（2）管道老化、破损严重，存在安全隐患，影响城市排水系统正常运行；（3）检查井、泵站等设施存在渗漏、堵塞等问题，降低排水效率；（4）雨水泵站、污水泵站运行效率低，能耗高，增加运营成本；（5）内涝现象影响城市交通、居民生活，造成经济损失。

五、排水系统整治目标与原则1. 整治目标（1）提高排水系统设计标准，满足城市排水需求；（2）改善排水系统运行状况，降低内涝风险；（3）减少排水污染，提高水环境质量；（4）提高排水系统抗风险能力，保障城市安全。

2. 整治原则（1）科学规划，合理布局；（2）因地制宜，分步实施；（3）提高排水能力，降低内涝风险；（4）节约资源，提高运行效率；（5）注重环境保护，减少排水污染。

城市排水系统设计规范引言随着城市化的进程不断加快，城市排水系统的建设和规划变得越来越重要。

城市排水系统设计规范是确保城市排水系统安全、高效运行的基础，对城市的可持续发展起着至关重要的作用。

本文将从排水系统规划、设备选型、运维管理等各个方面探讨城市排水系统设计规范。

一、排水系统规划1.1 规模设计规划城市排水系统时，应综合考虑城市的人口、用地规模、气候条件等因素，确定相应的排水系统规模。

要根据城市的发展规划和未来需求进行前瞻性设计，充分考虑未来的扩容和改造需求。

1.2 联通性设计城市排水系统应具备良好的联通性，确保雨水和污水得以正常流动，避免出现积水、倒灌等问题。

要合理规划管网布局，确保各个片区之间的衔接，同时避免管道过长、流速过大等问题。

1.3 预警与应急处理设计在规划城市排水系统时，应考虑自然灾害（如洪水、暴雨等）对排水系统的影响，并合理设置预警系统和应急处理预案。

同时，在排水系统的设计中要考虑排水设施的韧性和可调节性，以应对突发事件。

二、设备选型与设计2.1 管道选材在城市排水系统的设计中，应根据不同的使用场景选择适当的管道材料。

要注意选择耐腐蚀、耐压、耐磨损的材料，并根据管道所处环境的特点进行合理的防腐、保温等工艺处理。

2.2 排水设备选型根据排水系统的需求和使用情况，选择适当的排水设备，包括泵站、调节池、格栅等。

设备选型应综合考虑设备的可靠性、效率、维护便利性等因素，并保证设备的稳定运行。

2.3 智能化设计随着科技的发展，城市排水系统的智能化设计成为趋势。

应引入智能监控、远程操作、数据分析等技术手段，提升排水系统的自动化程度和管理效能。

同时，要确保系统的信息安全，防范网络攻击和数据泄露等风险。

三、运维管理3.1 检修与保养城市排水系统的定期检修和保养是确保其正常运行的关键。

要建立健全的检修制度，定期对排水设备和管道进行检查、清洗、维修，及时发现和处理问题，预防故障的发生，并记录检修情况和维护措施。

城市给排水管道智能监测系统设计作者：胡详文来源：《城市建设理论研究》2013年第20期摘要：本文简要介绍了城市给排水管道智能监测系统结构形式，具体分析了系统各环节的功能及特点。

关键词：给排水管道 GPRS 3G 智能检测仪表中图分类号：S276 文献标识码：A 文章编号：一、概述城市给排水管网数字化管理是保证城市给排水系统安全、可靠、高效及经济运行的重要手段。

数字化系统依托优化的组织程序，利用先进的仪器仪表设备，实现科学的管理目的。

水厂、泵站及管道均是管网系统上重要的环节。

如今水厂、泵站等重要的节点的智能化监控及管理已得到充分的推广，而遍布城市各个角落的市政管道智能化管理往往被忽视，成为管网数字化管理的短板，管道故障可造成大量的经济损失，严重影响人们的生产生活，因此建设一套智能化的管道监测系统是非常有必要的。

二、系统结构从系统结构层次方面分析，管道监测系统应由以下几部分组成：1、控制中心控制中心为上位管理层，一般可与管网中重要的水厂或泵站等节点设施合建，由于管道监测孤立于管网中节点设施单独运行是无意义的，因此应将其与节点设施整合。

2．现场设备为获取管道现场信息，应在管道各区段装设智能化检测仪表，同时设置终端控制器实现数据上传。

3．信息链路传输系统信息链路传输系统为连接控制中心和现场设备之间传输数据信息的通信系统。

图1系统结构示意图三、系统配置及功能1、控制中心控制中心接收管道各区段的给排水信息，结合GIS系统及泵站、水厂监控系统等，用于市政管网管理调度的依据，同时其检测数据又是管理调度决策实施的重要反馈。

控制中心设备主要包括上位计算机，内设系统软件、组态软件等。

上位计算机可通过GIS地图详细显示各监测点实施数据，便于工作人员快速准确的了解各区段给排水情况，当监测数据出线异常情况，一方面及时指导制定泵站、水厂的调度策略，另一方便迅速定位故障地点，进行管网排查维护工作。

控制中心可实现数据采集、数据处理、画面监视、趋势服务、文件报表服务、报警服务、系统组态、系统通信自诊断与自恢复。

排水智慧管理系统设计方案设计方案：智慧排水管理系统一、系统概述智慧排水管理系统是一种基于互联网和物联网技术的智能化排水系统，旨在通过数据采集、分析和处理，实现排水系统的实时监测、远程控制和智能化管理。

二、系统功能1. 实时监测：通过感应器和监测设备，对排水系统的水位、水质、水压等参数进行实时监测，实现对排水系统运行状态的全面掌握。

2. 异常报警：当排水系统出现异常情况（如水位过高、水质异常等）时，系统会自动发出报警信号，以便及时采取措施防止事故发生。

3. 远程控制：通过智能手机或电脑等终端设备，用户可以远程监控、调整和控制排水系统的运行，实现随时随地的远程管理。

4. 数据分析：系统将采集到的排水系统运行数据进行汇总、分析和处理，生成数据报告和趋势图等，为决策提供参考依据。

5. 故障诊断：系统可以根据排水系统的运行数据，进行故障诊断和故障预测，提前发现并解决潜在的问题，确保排水系统的正常运行。

6. 节能优化：系统可以通过数据分析和智能控制，对排水系统进行优化调整，提高能源利用效率，降低运行成本。

三、系统架构1. 硬件层：包括传感器、监测设备、控制装置等，用于数据采集、传输和控制。

2. 网络层：建立互联网连接，实现设备之间的通信和数据传输。

3. 数据层：对采集到的数据进行处理、存储和管理，包括数据库和云平台。

4. 应用层：提供用户界面，实现数据展示、操作和管理。

四、系统实施步骤1. 网络建设：搭建互联网连接和内部网络，确保设备之间的通信和数据传输。

2. 设备配置：安装传感器和监测设备，并与控制装置进行连接和配置。

3. 数据采集和传输：设定数据采集频率和传输通道，确保数据的实时性和准确性。

4. 数据处理和存储：对采集到的数据进行处理、存储和管理，建立数据库和云平台。

5. 应用开发：开发用户界面和功能模块，实现数据展示、操作和管理。

6. 系统调试和优化：对系统进行测试和调试，解决问题和优化系统性能。

7. 系统运维和管理：确保系统的正常运行和及时维护，保证系统的可靠性和稳定性。
