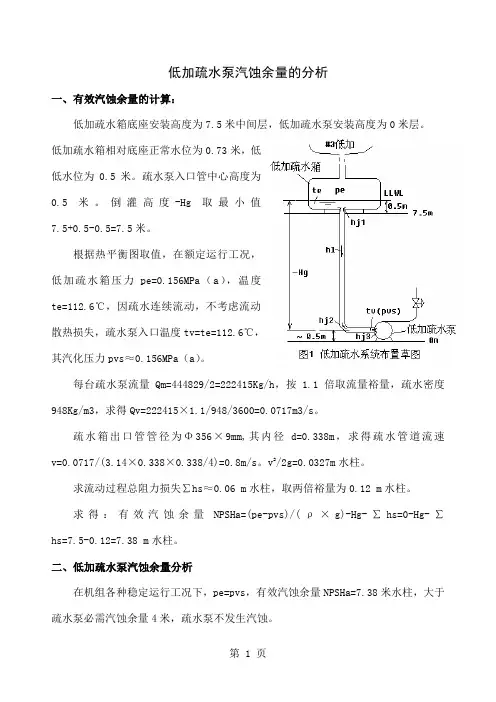

低加疏水泵汽蚀余量的分析一、有效汽蚀余量的计算：低加疏水箱底座安装高度为7.5米中间层，低加疏水泵安装高度为0米层。

低加疏水箱相对底座正常水位为0.73米，低低水位为0.5米。

疏水泵入口管中心高度为0.5米。

倒灌高度-Hg取最小值7.5+0.5-0.5=7.5米。

根据热平衡图取值，在额定运行工况，低加疏水箱压力pe=0.156MPa（a），温度te=112.6℃，因疏水连续流动，不考虑流动散热损失，疏水泵入口温度tv=te=112.6℃，其汽化压力pvs≈0.156MPa（a）。

每台疏水泵流量Qm=444829/2=222415Kg/h，按 1.1倍取流量裕量，疏水密度948Kg/m3，求得Qv=222415×1.1/948/3600=0.0717m3/s。

疏水箱出口管管径为Φ356×9mm,其内径d=0.338m，求得疏水管道流速v=0.0717/(3.14×0.338×0.338/4)=0.8m/s。

v2/2g=0.0327m水柱。

求流动过程总阻力损失∑hs≈0.06 m水柱，取两倍裕量为0.12 m水柱。

求得：有效汽蚀余量NPSHa=(pe-pvs)/(ρ×g)-Hg-∑hs=0-Hg-∑hs=7.5-0.12=7.38 m水柱。

二、低加疏水泵汽蚀余量分析在机组各种稳定运行工况下，pe=pvs，有效汽蚀余量NPSHa=7.38米水柱，大于疏水泵必需汽蚀余量4米，疏水泵不发生汽蚀。

在机组冷态时，pe>pvs，有效汽蚀余量NPSHa>7.38米水柱，大于疏水泵必需汽蚀余量，疏水泵不发生汽蚀。

在机组特殊运行工况下：1、疏水箱水位达到低低水位0.5米时，疏水泵保护动作跳泵，疏水泵不发生汽蚀。

2、机组甩负荷时，疏水泵保护动作跳泵，疏水泵不发生汽蚀。

3、在100%负荷，跳单台给水泵机组RunBack到70%负荷工况。

由于机组70%负荷时，pe=0.113MPa（a），如进行极端情况分析，不考虑主蒸汽调门关闭时间，视低加疏水箱压力pe在瞬间由0.156MPa(a)降至0.113MPa（a），低加疏水箱内部饱和水温te因部分水汽化降温至对应饱和水温103.1℃,由于疏水流速限制，疏水泵入口温度tv仍保持112.6℃，对应汽化压力pvs≈0.156MPa（a），则在此极端工况下，有效汽蚀余量NPSHa=(pe-pvs)/(ρ×g)-Hg-∑hs=（0.113-0.156）×106/948/9.8+7.5-0.12=-4.63+7.5-0.12=2.75米水柱，短时间内小于疏水泵必需汽蚀余量4米。

水泵安装指南
水泵是一种用于将水从一个地方移动到另一个地方的设备。

下面是关于如何正确安装水泵的指南。

1. 准备工作
在开始安装水泵之前，确保你已经准备好以下材料和工具：
- 水泵
- 排水管
- 排水管卡箍
- 排水管胶带
- 接头和喉管
- 工具：扳手，螺丝刀，切割工具
2. 安装位置
选择一个适合水泵安装的位置。

确保选择的位置平整且离水源和使用处不远。

同时，确保水泵周围没有障碍物，以确保其正常工作。

3. 连接排水管
将排水管连接到水泵的出水口，并使用排水管卡箍固定好。

确保排水管没有扭曲或折叠，以确保水能够顺畅流动。

4. 安装水源管道
将水源管道连接到水泵的进水口，并使用合适的接头和喉管固定好。

确保连接紧密，以防止漏水。

5. 电源供应
连接水泵到电源。

确保使用电缆保护管保护电线，并确保正确地接地。

6. 测试和调整
在启动水泵之前，确保所有连接都正确且紧固。

打开水源，并启动水泵。

检查水泵是否正常工作，并调整必要的设置，如水流量和压力。

7. 维护保养
定期维护水泵以确保其正常工作。

清洁排水管和过滤器，并定期检查和更换必要的零部件。

这就是关于水泵安装的简易指南。

希望这份指南对你在安装水泵时有所帮助。

疏水器安装要求疏水器是工业设备中常见的一种装置，用于排除管道中的液体或气体。

它通常安装在管道系统的低点，以便快速有效地将积聚的液体或气体排出。

正确的疏水器安装是确保系统正常运行的关键，下面将介绍疏水器安装的要求。

1. 安装位置选择疏水器的安装位置应选择在管道系统的低点，以便积聚的液体或气体能够自然流向疏水器。

同时，应尽量避免安装在露天或易受外界冷空气影响的地方，以防止结冰或冻结。

此外，疏水器的安装位置应便于操作和维护，方便人员观察和处理。

2. 安装方式疏水器可以通过法兰连接或螺纹连接安装在管道中。

对于大型的疏水器，一般采用法兰连接，以确保连接牢固且不易泄漏。

对于小型的疏水器，可以选择螺纹连接，安装方便快捷。

3. 安装方向疏水器的安装方向很重要，应根据疏水器的设计要求来确定。

一般来说，疏水器应安装在垂直位置上，以确保液体或气体能够顺利排出。

在安装过程中，应注意疏水器的进出口方向，确保与管道系统的流向一致。

4. 安装支架为了确保疏水器的稳定和安全，需要使用适当的支架进行固定。

支架的选择应根据疏水器的大小和重量来确定，以确保安装牢固可靠。

在选择支架时，还应考虑疏水器的维护和清洁，方便人员进行操作和检修。

5. 安装与调试在进行疏水器安装之前，应先进行设备的检查和清洗，确保疏水器表面清洁无杂质。

在安装过程中，应严格按照疏水器的安装说明进行操作，避免损坏疏水器或影响其正常工作。

安装完成后，还需要进行调试，检查疏水器是否正常排放液体或气体。

6. 安全阀的设置在安装疏水器的同时，还应考虑系统的安全性。

根据实际情况，可以在疏水器的出口处设置安全阀，以防止管道系统超压或其他异常情况发生。

安全阀的设置应根据系统的工作压力和流量来确定，确保系统的安全运行。

总结：疏水器安装要求包括选择适当的安装位置、正确选择安装方式和安装方向、使用适当的支架进行固定、进行设备的检查和清洗、严格按照安装说明进行操作、进行调试和设置安全阀等。

燃煤发电机组工程低加疏水泵和启动疏水回收泵技术规范书二○○八年九月签字页买方：设计方：卖方：目录附件1 技术规范 (1)附件2 供货范围 (15)附件3 技术资料及交付进度 (18)附件5 监造、检验和性能验收试验 (20)附件7 技术服务和联络 (23)附件8 分包与外购部件 (25)附件9 大(部)件情况 (26)附件12 性能考核 (27)附件1 技术规范1 总则1.1 本规范书适用于燃煤发电机组工程的低加疏水泵、启动疏水回收泵。

本次供货范围为两台机组所配套的4台低加疏水泵和4台启动疏水回收泵。

它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本规范书提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准及规范的条文。

卖方应保证提供符合本规范书和相关的国际、国内工业标准的优质产品。

1.3 如卖方没有对本规范书提出书面异议，买方则可认为卖方提供的产品完全满足本规范书的要求。

如买方有除本规范书以外的其他要求，应以书面形式提出，经买卖双方讨论、确认后，载于本规范书。

1.4 本规范书所引用的标准若与卖方所执行的标准发生矛盾时，按较严格的标准执行。

1.5 本规范书经买卖双方共同确认和签字后作为订货合同的技术附件，与订货合同正文具有同等效力。

1.6 卖方对疏水泵的成套系统设备（含辅属系统与设备）负有全责，即包括分包（或采购）的产品。

分包（或采购）的产品制造商应事先征得买方的认可。

1.7 在合同签定后，买方有权因规范、标准、规程发生变化而提出一些补充要求。

1.8 产品应在同容量机组工程或相似条件下有1－2台经过两年运行，并已证明安全可靠。

1.9 本工程采用KKS编码系统，卖方应根据买方提供的原则对设备及其辅助系统的零部件进行KKS编码。

2 设计与环境条件2.1工程条件本公司位于江苏长江北岸苏中地区的本市，隶属泰州市境内。

电厂进厂公路由在建的沿江高等级公路引接，本项目建设期间大件设备运输以水运为主，运行期间电厂燃煤运输采用长江水运来煤，石灰石粉采用水运进厂，灰渣综合利用以汽车公路运输为主。
