热力发电・2007(2)55 作者简介: 彰金宝,男,1993年参加工作,从事火电厂集控运行工作。

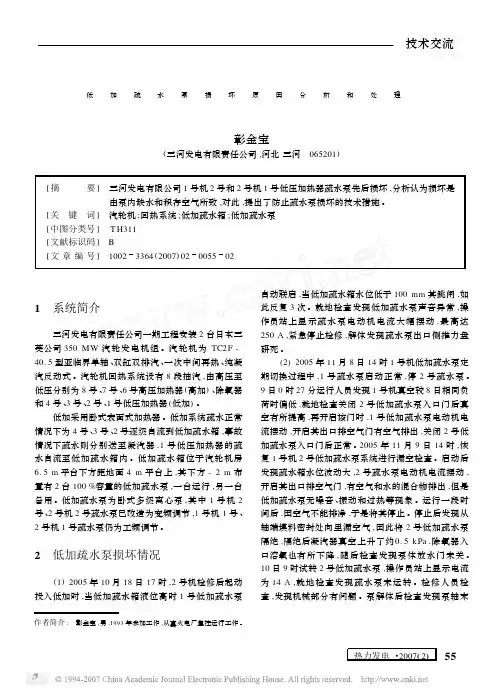

低加疏水泵损坏原因分析和处理彰金宝(三河发电有限责任公司,河北三河 065201)[摘要] 三河发电有限公司1号机2号和2号机1号低压加热器疏水泵先后损坏,分析认为损坏是由泵内缺水和积存空气所致,对此,提出了防止疏水泵损坏的技术措施。
[关键词] 汽轮机;回热系统;低加疏水箱;低加疏水泵[中图分类号] T H311[文献标识码] B [文章编号] 10023364(2007)020055021 系统简介三河发电有限责任公司一期工程安装2台日本三菱公司350MW 汽轮发电机组。
汽轮机为TC2F -40.5型亚临界单轴、双缸双排汽、一次中间再热、纯凝汽反动式。
汽轮机回热系统设有8段抽汽,由高压至低压分别为8号、7号、6号高压加热器(高加)、除氧器和4号、3号、2号、1号低压加热器(低加)。
低加采用卧式表面式加热器。
低加系统疏水正常情况下为4号、3号、2号逐级自流到低加疏水箱,事故情况下疏水则分别送至凝汽器,1号低压加热器的疏水自流至低加疏水箱内。
低加疏水箱位于汽轮机房6.5m 平台下方距地面4m 平台上,其下方-2m 布置有2台100%容量的低加疏水泵,一台运行,另一台备用。
低加疏水泵为卧式多级离心泵,其中1号机2号、2号机2号疏水泵已改造为变频调节,1号机1号、2号机1号疏水泵仍为工频调节。
2 低加疏水泵损坏情况(1)2005年10月18日17时,2号机检修后起动投入低加时,当低加疏水箱液位高时1号低加疏水泵自动联启,当低加疏水箱水位低于100mm 其跳闸,如此反复3次。
就地检查发现低加疏水泵声音异常,操作员站上显示疏水泵电动机电流大幅摆动,最高达250A ,紧急停止检修,解体发现疏水泵出口侧推力盘研死。
(2)2005年11月8日14时1号机低加疏水泵定期切换过程中,1号疏水泵启动正常,停2号疏水泵。
9日0时27分运行人员发现1号机真空较8日相同负荷时偏低,就地检查关闭2号低加疏水泵入口门后真空有所提高,再开启该门时,1号低加疏水泵电动机电流摆动,开启其出口排空气门有空气排出,关闭2号低加疏水泵入口门后正常。
收稿日期:2001-10-23 作者简介:尹 萍(1962-),男,高级工程师。

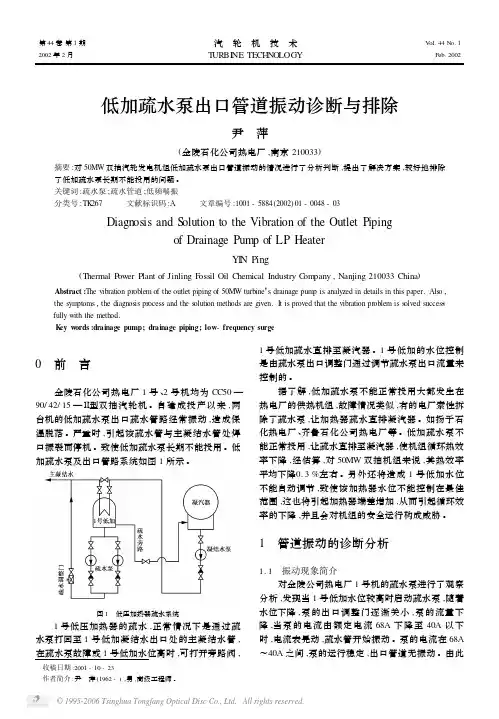

低加疏水泵出口管道振动诊断与排除尹 萍(金陵石化公司热电厂,南京210033)摘要:对50MW 双抽汽轮发电机组低加疏水泵出口管道振动的情况进行了分析判断,提出了解决方案,较好地排除了低加疏水泵长期不能投用的问题。
关键词:疏水泵;疏水管道;低频喘振分类号:TK 267 文献标识码:A 文章编号:1001-5884(2002)01-0048-03Diagnosis and S olution to the Vibration of the Outlet Pipingof Drainage Pump of LP HeaterYI N Ping(Thermal P ower Plant of Jinling F ossil Oil Chemical Industry C om pany ,Nanjing 210033China )Abstract :The vibration problem of the outlet piping of 50MW turbine ’s drainage pump is analyzed in details in this paper.Als o ,the symptoms ,the diagnosis process and the s olution methods are given.It is proved that the vibration problem is s olved success 2fully with the method.K ey w ords :drainage pump;drainage piping;low -frequency surge0 前 言金陵石化公司热电厂1号、2号机均为CC50—90/42/15—Ⅱ型双抽汽轮机。
自建成投产以来,两台机的低加疏水泵出口疏水管路经常振动,造成保温脱落。
水泵运行中的常见故障与检修措施摘要：当今时代，水泵对于人们的日常生活和生产，起到了越来越大的作用。
在我国的很多领域，都需要通过利用水泵来实现科学用水，从而提高水资源的使用效果和利用率。
从目前的情况来看，在水泵的运行和使用过程中，很容易出现问题，从而使得相关行业的生产和运行情况受到严重的影响。
所以，采用科学合理有效的方式来对水泵的故障进行检修和处理，具有非常重要的意义。
本文以水泵在运行过程中的常见故障和检修进行简要的分析和描述。
关键词：水泵；常见故障；检修1 水泵运行中常见问题分析1.1 水泵无法正常启动水泵在使用过程中，可能会无法正常启动，或是启动比较困难。
一方面可能是外部因素，比如开关接触问题、接头连接不紧密、保险丝熔断等；另一方面可能是水泵内部机械出现故障，如轴承生锈或是叶轮被卡等。
若是内部原因导致水泵不能正常启动，则使用者在今后使用时必须注重保养，对水泵进行定期维护工作。
1.2 水泵发热用完水泵后，若没有对其进行定期清理工作，会使杂物卡入水泵内部，从而导致增大摩擦发热，若是承接处生锈也会使运转的摩擦增大；除此之外，若是油污、灰尘覆盖在水泵的电机外部，会降低其绝缘能力，温度高，电机就会过热，水泵不正常发热，运行过程中就会出现故障。
1.3 水泵出现汽浊现象汽浊就是水泵运行时，由于内部压力较低，会产生大量气泡，气泡流动时会受到水的挤压而破灭的一种现象。
气泡破灭时，气泡中心会受到水流的冲击，从而形成局部水锤。
涡带汽浊、间隙汽浊、以及叶面汽浊是水泵常见的汽浊现象。
水泵汽浊现象通常发生在叶片正背面、蜗室内壁、叶轮工作面等部位。
汽浊不仅会损害过流部件，更会严重影响水泵的性能，发生汽浊现象时，水流不稳定，机组发生振动产生噪音，从而影响了水泵正常运行效率，也使其使用寿命减少。
1.4 水泵振动水泵运行过程中，常见的故障就是水泵振动，水泵振动会使泵轴断裂、减小出水量，甚至损坏轴承，对水泵正常运行造成了严重的影响。
