第3章高层建筑结构的荷载和地震作用.

第3章 高层建筑结构的荷载和地震作用[例题] 某高层建筑剪力墙结构，上部结构为38层，底部1-3层层高为4m,其他各层层高为3m ，室外地面至檐口的高度为120m ，平面尺寸为m m 4030⨯，地下室采用筏形基础，埋置深度为12m ，如图3.2.4(a)、(b)所示。

已知基本风压为2045.0m kN w =，建筑场地位于大城市郊区。

已计算求得作用于突出屋面小塔楼上的风荷载标准值的总值为800kN 。

为简化计算，将建筑物沿高度划分为六个区段，每个区段为20m ，近似取其中点位置的风荷载作为该区段的平均值，计算在风荷载作用下结构底部（一层）的剪力和筏形基础底面的弯矩。

解：（1）基本自振周期：根据钢筋混凝土剪力墙结构的经验公式，可得结构的基本周期为： s n T 90.13805.005.01=⨯==222210m s kN 62.19.145.0T w ⋅=⨯=（2）风荷载体型系数：对于矩形平面，由附录1可求得80.01=s μ57040120030480L H 0304802s .....-=⎪⎭⎫ ⎝⎛⨯+-=⎪⎭⎫ ⎝⎛+-=μ （3）风振系数：由条件可知地面粗糙度类别为B 类，由表3.2.2可查得脉动增大系数502.1=ξ。

脉动影响系数ν根据H/B 和建筑总高度H 由表3.2.3确定，其中B 为迎风面的房屋宽度，由H/B=3.0可从表3.2.3经插值求得=ν0.478；由于结构属于质量和刚度沿高度分布比较均匀的弯剪型结构，可近似采用振型计算点距室外地面高度z 与房屋高度H 的比值，即H H i /z =ϕ，i H 为第i 层标高；H 为建筑总高度。

则由式（3.2.8）可求得风振系数为：HH 478050211H H 11iz i z ⋅⨯+=⋅+=+=μμξνμϕνξβ.. z z z（4）风荷载计算：风荷载作用下，按式（3.2.1）可得沿房屋高度分布的风荷载标准值为：()z z z z ....)z (q βμβμ6624=40×570+80×450=按上述公式可求得各区段中点处的风荷载标准值及各区段的合力见表3.2.4，如图3.2.4(c)所示。

第3章 高层建筑结构的荷载和地震作用 ——局部修改P39：作用在楼面上的活荷载，不可能以标准值的大小布满在所有楼面上，因此在设计梁、墙、柱和基础时，还要考虑实际荷载沿楼面分布的变异情况，对活荷载标准值乘以规定的折减系数。

折减系数的确定比较复杂，目前大多数国家均通过从属面积来考虑，具体可参考《荷载规范》的规定。

P46：表3.2.2 脉动增大系数ξ注：计算201T ω时，对地面粗糙度B 类地区可直接代入基本风压，而对A 类、C 类和D 类地区应按当地的基本风压分别乘以1.38、0.62和0.32后代入。

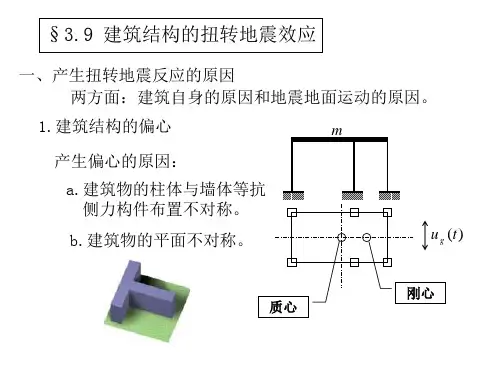

P47：表3.2.4 振型系数ϕP49：表3.2.5 风荷载作用下各区段合力的计算P50：结构地震动力反应过程中存在着地面扭转运动，而目前这方面的强震实测记录很少，地震作用计算中还不能考虑输入地面运动扭转分量。

为此，《高层规程》规定，计算单向地震作用时应考虑偶然偏心的影响，每层质心沿垂直于地震作用方向的偏移值可按下式采用，即0.05i i e L =± （3.3.1） 式中：i e 为第i 层质心偏移值(m)，各楼层质心偏移方向相同；i L 为第i 层垂直于地震作用方向的建筑物总长度(m)。

P51：表3.3.2 时程分析时输入地震加速度的最大值 (cm/s 2)P53：表3.3.5 水平地震影响系数最大值αP59：2）跨度大于24m 的楼盖结构、跨度大于12m 的转换结构和连体结构、悬挑长度大于5m 的悬挑结构，结构竖向地震作用效应标准值宜采用时程分析法或振型分解反应谱方法进行计算。

时程分析计算时输入的地震加速度最大值可按规定的水平输入最大值的65%采用，反应谱分析时结构竖向地震影响系数最大值可按水平地震影响系数最大值的65%采用，但设计地震分组可按第一组采用。

3）高层建筑中，大跨度结构、悬挑结构、转换结构、连体结构的连接体的竖向地震作用标准值，不宜小于结构或构件承受的重力荷载代表值与表3.3.9所规定的竖向地震作用系数的乘积。

第3章 高层建筑结构的荷载和地震作用高层建筑结构主要承受竖向荷载和和水平荷载。

恒荷载 风荷载 1) 竖向荷载 2)水平荷载活荷载 地震作用 本章主要内容z 竖向荷载（简介） z 风荷载（重点）z 地震作用（工程结构抗震课介绍此部分内容） 与多层建筑结构有所不同，高层建筑结构：z 竖向荷载效应远大于多层建筑结构；z 水平荷载的影响显著增加，成为其设计的主要因素； z 对高层建筑结构尚应考虑竖向地震的作用。

3.1 竖向荷载3.1.1 恒荷载1）恒荷载是指各种结构构件自重和找平层、保温层、防水层、装修材料层、隔墙、幕墙及其附件、固定设备及其管道等重量，其标准值可按构件尺寸、和材料密度（单位体积或面积的自重）计算确定。

2）材料容重可从《荷载规范》查取；固定设备由相关专业提供。

3.1.2 活荷载 1. 楼面活载1）高层建筑楼面均布活荷载的标准值及其组合值、频遇值和准永久值系数，可按《荷载规范》的规定取用。

2）在荷载汇集及内力计算中，应按未经折减的活荷载标准值进行计算，楼面活荷载的折减可在构件内力组合时进行。

2. 屋面活载1）屋面均布活荷载的标准值及其组合值、频遇值和准永久值系数，可按《荷载规范》的规定取用。

2）有些情况下，应考虑屋面直升机平台的活荷载：（优于五星级酒店的是，七星级酒店将提供秘书式的“管家服务”，辟有直升机停机坪，用直升机和“大奔”接送客人。

）3. 屋面雪荷载1）屋面水平投影面上的雪荷载标准值k s ，应按下式计算：0r k s s μ= （3.1.1）式中：0s 为基本雪压，系以当地一般空旷平坦地面上统计所得50年一遇最大积雪的自重确定，按《荷载规范》取用；μr为屋面积雪分布系数，屋面坡度α≤25°时，μr取1.0，其它情况可按《荷载规范》取用。

2）雪荷载的组合值系数可取0.7；频遇值系数可取0.6；准永久值系数按雪荷载分区Ⅰ、Ⅱ和Ⅲ的不同，分别取0.5、0.2和0。

3）雪荷载不应与屋面均布活荷载同时组合。

第一章 绪论（一）填空题1．我国《高层建筑混凝土结构技术规程》(JGJ3—2010)规定：把10层及10层以上或房屋高度大于28m的住宅建筑，以及房屋高度大于24m的其他高层民用建筑，称为高层建筑，此处房屋高度是指室外地面到房屋主要屋面的高度。

2．高层建筑设计时应该遵循的原则是安全适用，技术先进，经济合理，方便施工。

3．复杂高层结构包括带转换层的高层结构，带加强层的高层结构，错层结构，连体结构以及竖向体型收进结构等。

4．8度、9度抗震烈度设计时，高层建筑中的大跨和长悬臂结构应考虑竖向地震作用。

5．高层建筑结构的竖向承重体系有框架结构体系，剪力墙结构体系，框架—剪力墙结构体系，筒体结构体系等；水平向承重体系有普通肋形楼盖体系，无梁楼盖体系，组合楼盖体系等。

6．高层结构平面布置时，应使其平面的质量中心和刚度中心尽可能靠近，以减少扭转效应。

7. 三种常用的钢筋混凝土高层结构体系是指框架结构、剪力墙结构、框架—剪力墙结构。

(二)选择题1．高层建筑抗震设计时，应具有[ a ]抗震防线。

a．多道；b．两道；c．一道；d．不需要。

2．下列叙述满足高层建筑规则结构要求的是[ d ]。

a．结构有较多错层；b．质量分布不均匀；c．抗扭刚度低；d．刚度、承载力、质量分布均匀、无突变。

3．高层建筑结构的受力特点是[ b ]。

a．竖向荷载为主要荷载，水平荷载为次要荷载；b．水平荷载为主要荷载，竖向荷载为次要荷载；c．竖向荷载和水平荷载均为主要荷载；d．不一定。

4．8度抗震设防时，框架—剪力墙结构的最大高宽比限值是[ C ]。

a．2；b．3；c．4；d．5。

5．钢筋混凝土高层结构房屋在确定抗震等级时，除考虑地震烈度、结构类型外，还应该考虑[ A ]。

a．房屋高度；b．高宽比；c．房屋层数；d．地基土类别。

6．随着建筑物高度的增加，变化最明显的是[ C ]。

A. 轴力B. 弯矩C.侧向位移D.剪力7．某高层建筑要求底部几层为大空间商用店面，上部为住宅，此时应采用那种结构体系[ D ]。

第3章 高层建筑结构的荷载和地震作用——局部修改P39：作用在楼面上的活荷载，不可能以标准值的大小布满在所有楼面上，因此在设计梁、墙、柱和基础时，还要考虑实际荷载沿楼面分布的变异情况，对活荷载标准值乘以规定的折减系数。

折减系数的确定比较复杂，目前大多数国家均通过从属面积来考虑，具体可参考《荷载规范》的规定。

P46：表3.2.2 脉动增大系数ξ注：计算201T ω时，对地面粗糙度B 类地区可直接代入基本风压，而对A 类、C 类和D 类地区应按当地的基本风压分别乘以1.38、0.62和0.32后代入。

P47：表3.2.4 振型系数ϕP49：表3.2.5 风荷载作用下各区段合力的计算P50：结构地震动力反应过程中存在着地面扭转运动，而目前这方面的强震实测记录很少，地震作用计算中还不能考虑输入地面运动扭转分量。

为此，《高层规程》规定，计算单向地震作用时应考虑偶然偏心的影响，每层质心沿垂直于地震作用方向的偏移值可按下式采用，即0.05i i e L =± （3.3.1）式中：i e 为第i 层质心偏移值(m)，各楼层质心偏移方向相同；i L 为第i 层垂直于地震作用方向的建筑物总长度(m)。

P51：表 3.3.2 时程分析时输入地震加速度的最大值 (cm/s 2)P53：表3.3.5 水平地震影响系数最大值αP59：2）跨度大于24m 的楼盖结构、跨度大于12m 的转换结构和连体结构、悬挑长度大于5m 的悬挑结构，结构竖向地震作用效应标准值宜采用时程分析法或振型分解反应谱方法进行计算。

时程分析计算时输入的地震加速度最大值可按规定的水平输入最大值的65%采用，反应谱分析时结构竖向地震影响系数最大值可按水平地震影响系数最大值的65%采用，但设计地震分组可按第一组采用。

3）高层建筑中，大跨度结构、悬挑结构、转换结构、连体结构的连接体的竖向地震作用标准值，不宜小于结构或构件承受的重力荷载代表值与表3.3.9所规定的竖向地震作用系数的乘积。

第1章绪论1.我国对高层建筑结构是如何定义的？答：我国规定：10层及10层以上或高度超过28m的住宅以及房屋高度大于24m的其他民用建筑为高层建筑。

2.高层建筑结构的受力及变形特点是什么？设计时应考虑哪些问题？答:特点：水平荷载对结构影响大，随高度的增加除轴力与高度成正比外，弯矩和位移呈指数曲线上升，并且动力荷载作用下，动力效应大，扭转效应大。

考虑：结构侧移，整体稳定性和抗倾覆问题，承载力问题。

3.从结构材料方面来分，高层建筑结构有哪些类型？各有何特点？答：相应的结构分类（以材料分类）：砌体结构、钢结构、钢筋混凝土结构、钢-混凝土混合结构特点：（1）砌体结构具有取材容易、施工简便、造价低廉等优点，但其抗拉、抗弯、抗剪强度均较低，抗震性能较差。

（2）钢结构具有强度高，自重轻（有利于基础），延性好，变形能力大，有利于抗震，可以工厂预制，现场拼装，交叉作业但价格高，防火材料（增加造价），侧向刚度小。

（3）钢筋混凝土具有价格低，可浇筑成任何形状，不需要防火，刚度大。

但强度低，构件截面大占用空间大，自重大，不利于基础、抗震，延性不如钢结构。

（4）混合结构与钢构件比：用钢少，刚度大，防火、防锈；与混凝土构件比：重量轻，承载力大，抗震性能好。

第2章高层建筑结构体系与布置1. 高层结构体系大致有哪几类？各种结构体系优缺点和受力特点如何？答：高层结构体系类型:框架结构体系剪力墙结构体系框架—剪力墙结构体系筒中筒结构体系多筒体系巨型结构体系框架结构：受力变形特点：框架结构的侧移一般由两部分组成：1）水平力引起的楼层剪力，使梁、柱构件产生弯曲变形，形成框架结构的整体剪切变形Us；2）由水平力引起的倾覆力矩，使框架柱产生轴向变形（一侧柱拉伸，另一侧柱压缩）形成框架结构的整体弯曲变形Ub；3）当框架结构房屋的层数不多时，其侧移主要表现为整体剪切变形，整体弯曲变形的影响很小。

注：框架结构属于柔性结构，侧移主要表现为整体剪切变形。
