《锅炉安装工程检验批质量验收记录》填写说明与依据一、总说明(1)适用范围，适用于建筑供热和生活热水供应的额定工作压力不大于125MPa.热水温度不超过130%的整装蒸汽和热水锅妒及辅助设备安装工程的质量检验与验收。
(2)检验批的划分:室外供热管道及配件安装分项工程应按系统、区城、施工段或楼层等划分。
分项工程应划分成若干检验批进行验收。
(3)验收人员:由监理工程师(建设单位项目专业技术负责人)组织施工单位项目经理和有关勘察、设计单位项目负责人等进行验收。
二、表格项目填写说明1.主控项目(1)锅炉基础验收1)规范要求:锅炉设备基础的混凝土强度必须达到设计要求，基础的坐标、标高、几何尺寸和螺栓孔位置应符合下表12-43 的规定。
锅炉及辅助设备基础的允许偏差和检验方法表12-432)检查数量:全数检查。
(2)燃油、燃汽及非承压锅炉安装1)规范要求;非承压锅炉，应严格按设计或产品说明书的要求施工。
锅简顶部必须敞口或装设大气连通管，连通管上不得安装阀门。
检查方法:对照设计图纸或产品说明书检查。
2)规范要求:以天然气为燃料的锅炉的天然气释放管或大气排放管不得直接通向大气,应通向贮存或处理装置。
检查方法:对照设计图纸检查。
3)规范要求:两台或两台以上燃油锅炉共用一个烟肉时，每一台锅炉的烟道上均应配备风阀或挡板装置，并应具有操作调节和闭锁功能。
检查方法:观察和手扳检查。
检查数量:全数检查。
山建市卫建生市公间中的大为工(3)锅炉烘炉和试运行1)规范要求:锅炉火焰烘炉应符合下列规定火焰应在炉膛中央燃烧,不应直接烧烤炉墙及炉拱。
烘炉时间一般不少于4d,升温应缓慢，后期烟温不应高于160C,且持续时间不应少于24h。
链条炉排在烘炉过程中应定期转动。
烘炉的中、后期应根据锅炉水水质情况排污。
检查方法:计时测温、操作观察检查。
2)规范要求:锅炉结束后应符合下列规定:①炉墙经烘烤后没有变形，裂纹及塌落现象。
2炉墙砌筑砂浆含水率达到7%以下。

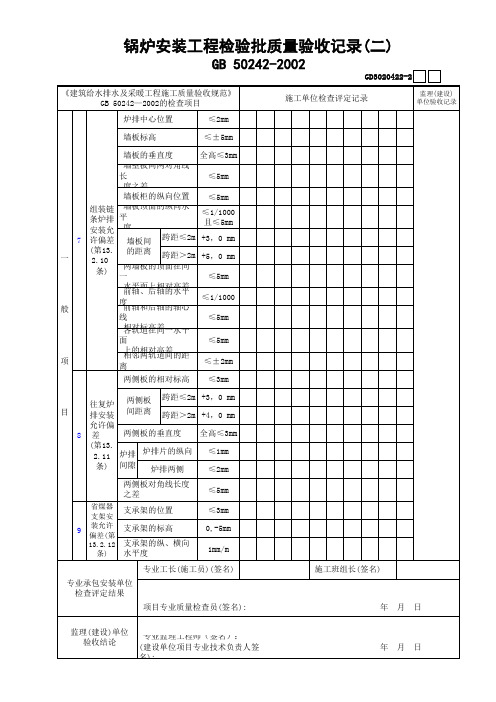

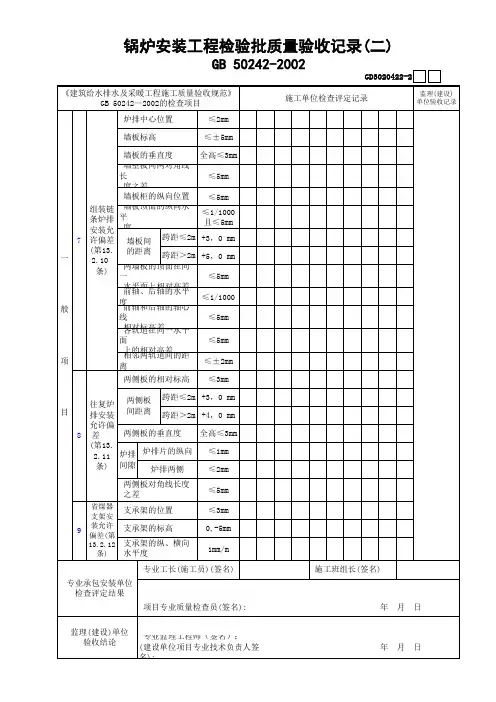

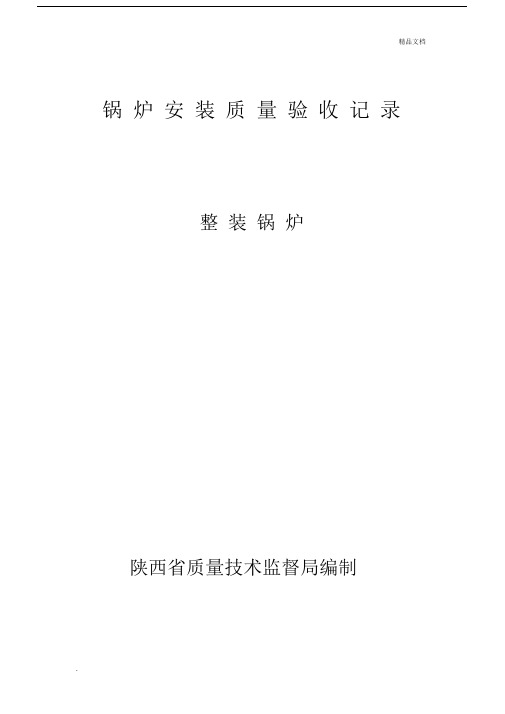

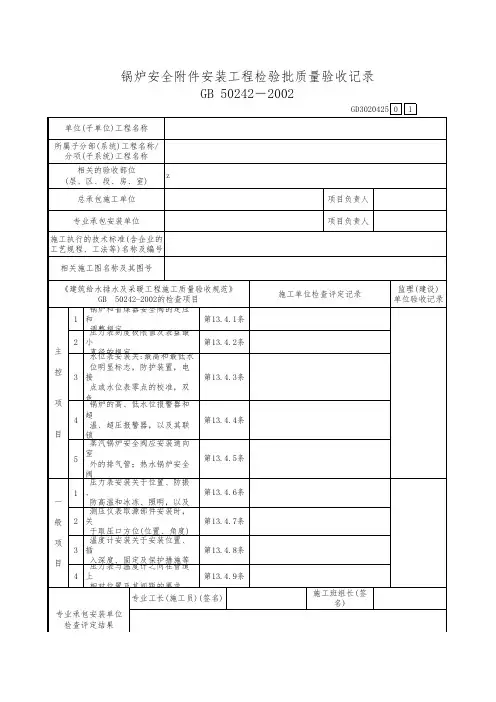

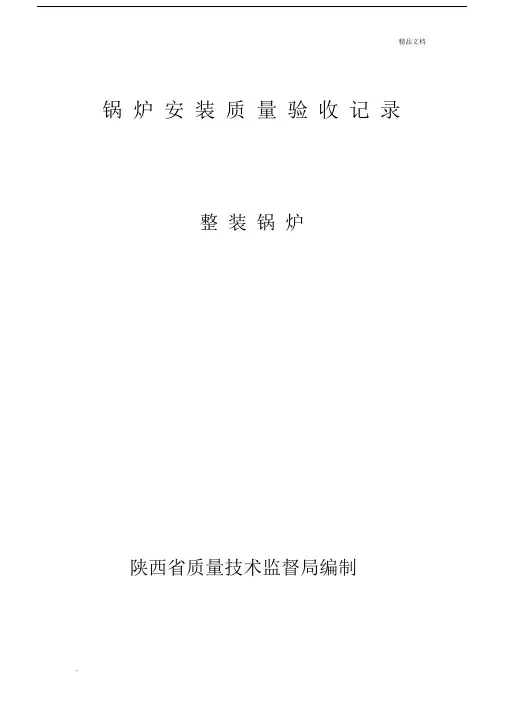

锅炉安装质量验收记录整装锅炉陕西省质量技术监督局编制锅炉安装工程施工审批表建设单位施工单位产品编号锅炉制造日锅炉型号期锅炉制造单位锅炉用途安装地点锅炉房（新安装许可证安装许可证建，改造，范围号原有）锅炉总图、安装图、主要受压部件图锅炉质量证明书，监检报告料校受压元件强度计算书，安全阀排验放量计算书，水流程图及水动力资计算书锅炉安装说明和使用说明书料锅炉平面图及周围建筑物距离图施工负责技术负责现人人场主电焊工要施司炉工筑炉工工人电工起重工员管工质检员建设单位：施工单位：区，县锅炉安全监市级锅炉安全监察察机构意见：机构意见：年月日年月日年月日年月日注： 1.本表一式四份，建设单位，施工单位，区.、县及地 .市锅炉安全监察机构各一份。
2.本表由施工单位填写，会同建设单位共同申报。
3本表也适用于锅炉维修和改造工程，锅炉安装质量验收证明书锅炉位号燃烧方式锅炉型号锅炉制造厂额定蒸发量（ t/h ）额定热工率（ MW ）锅炉产品编号额定蒸汽压力（Mpa ）额定出水压力（Mpa ）制造年月额定进 /出口水温(℃ ) 安装审批日期总体验本锅炉安装工程质量经检查，符合国家现行有关规范、规程及技术标收准规定要求，准予验收。
