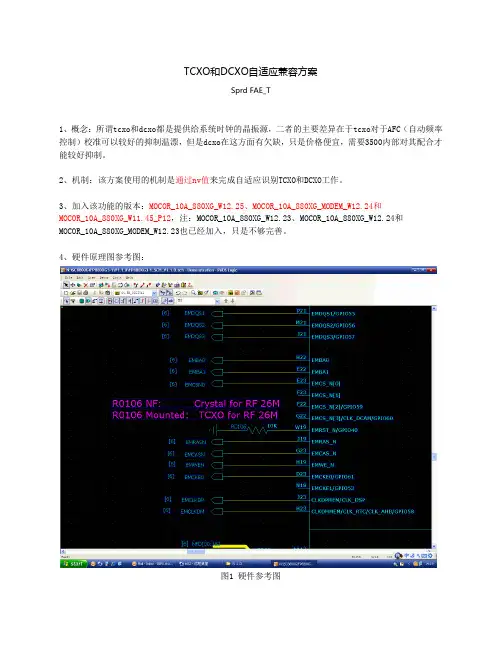

TCXO和DCXO自适应兼容方案Sprd FAE_T1、概念：所谓tcxo和dcxo都是提供给系统时钟的晶振源，二者的主要差异在于tcxo对于AFC（自动频率控制）校准可以较好的抑制温漂，但是dcxo在这方面有欠缺，只是价格便宜，需要3500内部对其配合才能较好抑制。

2、机制：该方案使用的机制是通过nv值来完成自适应识别TCXO和DCXO工作。

3、加入该功能的版本：MOCOR_10A_880XG_W12.25、MOCOR_10A_880XG_MODEM_W12.24和MOCOR_10A_880XG_W11.45_P12，注：MOCOR_10A_880XG_W12.23、MOCOR_10A_880XG_W12.24和MOCOR_10A_880XG_MODEM_W12.23也已经加入，只是不够完善。

4、硬件原理图参考图：图1 硬件参考图如上图所示，当GPIO40 NF时表明接的是DCXO，当GPIO40 贴下拉电阻（参考样机是10k大小）时，表明接的是TCXO，再次说明一下，GPIO40可以根据客户具体需要更改为其它GPIO引脚。

5、如果可行推荐使用没有其它用处的gpio脚，目前sprd的参考方案是使用gpio40引脚，gpio40之前是作为内部Audio PA供电方式的选择，高为不使用内部LDO给内部Audio PA供电，低为使用内部LDO给内部Audio PA供电，由于sprd的参考样机都是使用内部LDO给内部Audio PA供电的方式，为了保证不需要对参考样机重新改板，因此使用gpio40来作为该功能的识别脚，在此建议客户，规划阶段使用无其它用处的gpio脚按照上面的参考原理图进行设计；6、软件版本注意事项：使用该功能，请注意查看工程mk文件中定义了RFCHIP=3500，硬件使用了sr3500的射频芯片，以及识别的gpio脚也已经定义好；7、软件的配置方法：在nv_type_4band.nvm中使用了一个nv值-NV_TCXO_DCXO_IDENTIFY，通过设置该值来配置TCXO和DXCO的识别方式以及识别流程，该值主要有如下的配置格式：A、直接设定为0x0000，指定只使用TCXO方案，而不会自动识别；B、直接设定为0xffff，指定只使用DCXO方案，而不会自动识别；C、设定为0x0001—0xfffe中的某个值，表明要通过判断gpio引脚的输入值的高低电平来自适应TCXO和DCXO，而NV_TCXO_DCXO_IDENTIFY对应的值即为gpio num，该gpio引脚硬件连接方法以及选配方法请参考上面的“4 5”；D、该参考方案所使用的函数是在init.c中的SCI_is_TCXO_DCXO，依据上面所述来代码实现，当开机出现dsp assert 350c的报错时，说明在软件方面TCXO和DCXO识别有误，需要查看软件和硬件的配置是否正确；E、Nv的修改方法，主要有两种，一种是直接通过nveditor工具来修改NV_TCXO_DCXO_IDENTIFY为需要的值，位置请见图2；另一种是直接在config_info.nv修改nv_type\NV_TCXO_DCXO_IDENTIFY=所需要的值，该值如果没有可以手工添加，如果已经存在可以手工修改，如果有类似于TCXO_DCXO_AUTO_ADAPTATION_SUPPORT宏控制，该宏无论是否未定义，都可以根据需要删除或添加，该宏只是在SPRD的参考方案中控制是否需要自适应的方法，只在config_info.nv中使用，不会影响其它模块，请见图3；F、该兼容方案各模块间的执行流程图如图4所示。
