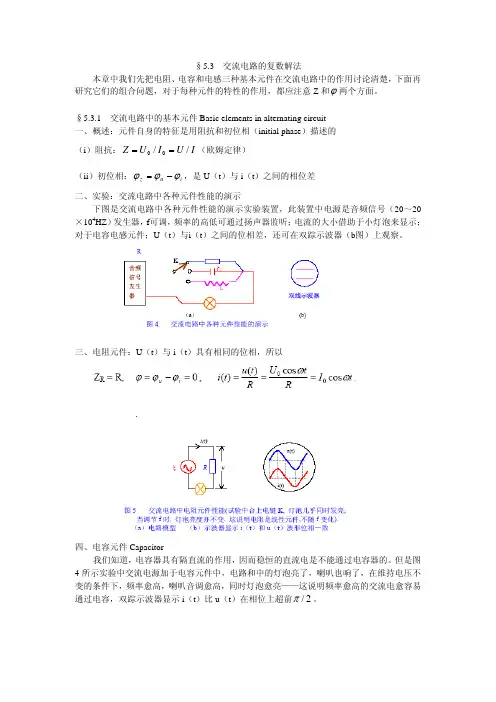

§5.3 交流电路的复数解法本章中我们先把电阻、电容和电感三种基本元件在交流电路中的作用讨论清楚，下面再研究它们的组合问题，对于每种元件的特性的作用，都应注意Z 和ϕ两个方面。
§5.3.1 交流电路中的基本元件Basic elements in alternating circuit一、概述：元件自身的特征是用阻抗和初位相（initial phase ）描述的（i ）阻抗：（欧姆定律）I U I U Z //00==（ii ）初位相：i u z ϕϕϕ−=，是U （t ）与i （t ）之间的相位差二、实验：交流电路中各种元件性能的演示下图是交流电路中各种元件性能的演示实验装置，此装置中电源是音频信号（20～20×104HZ ）发生器，f 可调，频率的高低可通过扬声器监听；电流的大小借助于小灯泡来显示；对于电容电感元件；U （t ）与i （t ）之间的位相差，还可在双踪示波器（b 图）上观察。
三、电阻元件：U （t ）与i （t ）具有相同的位相，所以四、电容元件Capacitor我们知道，电容器具有隔直流的作用，因而稳恒的直流电是不能通过电容器的。
但是图4所示实验中交流电源加于电容元件中，电路和中的灯泡亮了，喇叭也响了，在维持电压不变的条件下，频率愈高，喇叭音调愈高，同时灯泡愈亮——这说明频率愈高的交流电愈容易通过电容，双踪示波器显示i （t ）比u （t ）在相位上超前2/π。
下面推导电容器上电太和电容的关系这两点推导结论与实验结果完全一致。
例：一电容C=25×10-6F ，在20V 、50Hz 电源作用下，求I=？，若f 变为500Hz ，则I 又为多少？[解]：20V 是u(t)的有效值，以下所求得的I 亦为有效值由此可见电容对于高频是易通过的（5）电感元件（inductor reactor ）当图4所示的实验中交流电源加于电感元件时，就会观察到与电容元件相反的现象，即在维持电压不变的条件下，灯泡的亮度随频率的增大而减弱。
交流电路中的复数分析方法交流电路是电工学中重要的研究对象之一，它由电阻、电感和电容等元件组成。
为了分析交流电路的工作状态和特性，复数分析方法被广泛应用。
本文将介绍交流电路中的复数分析方法以及其应用。
一、复数分析方法的基本原理复数分析方法基于复数代数，通过使用复数表示电压、电流和元件阻抗，可以将交流电路中的问题转化为复数运算的问题。
复数分析方法的基本原理如下：1. 交流电路中的电流和电压可以表示为复数形式，具体表示为：电流I = I_m * exp(jωt)，电压V = V_m * exp(jωt)，其中I_m和V_m分别为电流和电压的幅值，ω为角频率，exp(jωt)为旋转因子。
2. 电阻的阻抗为R，电感的阻抗为jωL，电容的阻抗为1/(jωC)，其中j为虚数单位。
3. 复数分析方法通过对电压和电流进行相量（复数）运算，比如加法、减法、乘法和除法等，可以求解交流电路中的各种参数，如电流幅值、相位差、功率等。
二、复数分析方法的应用复数分析方法在交流电路分析中有广泛的应用，主要包括以下几个方面：1. 交流电路的等效阻抗：利用复数分析方法，可以将交流电路中的电阻、电感和电容等元件转化为复数形式，并根据复数运算的性质求解交流电路的等效阻抗。
2. 电压/电流的幅值和相位差：通过复数分析方法，可以计算交流电路中电压和电流的幅值以及相位差，进而确定电路中各元件的工作状态。
3. 有源电路的功率计算：利用复数分析方法，可以计算有源电路中的功率，如有功功率、无功功率和视在功率等，进而评估电路的能量转换和传输效率。
4. 交流电路的频率响应：复数分析方法可以用于研究交流电路的频率响应特性，如幅频特性和相频特性等。
三、复数分析方法的实际案例下面以一个简单的交流电路为例，介绍复数分析方法的具体运用：考虑一个由电阻R和电感L串联而成的交流电路，电路输入电压为V_in。
我们希望计算电流幅值和相位差。
首先，将电路中的电阻和电感分别表示为复数形式：电阻R的阻抗为R，电感L的阻抗为jωL。
