简述IGBT的主要特点和工作原理一、简介IGBT，Insulated Gate Bipolar Transistor，是一种复合全控电压驱动功率半导体器件。
由BJT（双极晶体管）和IGFET（绝缘栅场效应晶体管）组成。
IGBT兼有MOSFET 的高输入阻抗和GTR 的低导通压降的优点。
GTR 的饱和电压降低，载流密度大，但驱动电流更大。
MOSFET的驱动功率很小，开关速度快，但导通压降大，载流密度小。
IGBT结合了以上两种器件的优点，驱动功率小，饱和电压降低。
非常适合用于直流电压600V及以上的变流系统，如交流电机、逆变器、开关电源、照明电路、牵引驱动等领域。
IGBT模块是由IGBT（绝缘栅双极晶体管）和FWD（续流二极管）通过特定的电路桥封装而成的模块化半导体产品。
封装后的IGBT模块直接应用于逆变器、UPS不间断电源等设备。
IGBT模块具有节能、安装维护方便、散热稳定等特点。
一般IGBT也指IGBT模块。
随着节能环保等理念的推进，此类产品将在市场上越来越普遍。
IGBT是能量转换和传输的核心器件，俗称电力电子器件的“CPU”，广泛应用于轨道交通、智能电网、航空航天、电动汽车、新能源设备等领域。
二、IGBT的结构下图显示了一种N 沟道增强型绝缘栅双极晶体管结构。
N+区称为源极区，其上的电极称为源极（即发射极E）。
N基区称为漏区。
器件的控制区为栅极区，其上的电极称为栅极（即栅极G）。
沟道形成在栅区的边界处。
C 极和E 极之间的P 型区域称为子通道区域。
漏极区另一侧的P+ 区称为漏极注入器。
它是IGBT独有的功能区，与漏极区和子沟道区一起构成PNP双极晶体管。
它充当发射极，将空穴注入漏极，进行传导调制，并降低器件的通态电压。
《N沟道增强型绝缘栅双极晶体管》IGBT的开关作用是通过加正栅电压形成沟道，为PNP（原NPN）晶体管提供基极电流，使IGBT导通。
反之，加反向栅压消除沟道，切断基极电流，就会关断IGBT。
IGBT 的工作原理和工作特性IGBT的开关作用是通过加正向栅极电压形成沟道，给PNP晶体管提供基极电流，使IGBT导通。
反之，加反向门极电压消除沟道，流过反向基极电流，使IGBT关断。
IGBT的驱动方法和MOSFET基本相同，只需控制输入极N 一沟道MOSFET，所以具有高输入阻抗特性。
当MOSFET的沟道形成后,从 P+基极注入到 N一层的空穴（少子），对N一层进行电导调制，减小N一层的电阻，使IGBT在高电压时,也具有低的通态电压。
IGBT的工作特性包括静态和动态两类：1．静态特性IGBT的静态特性主要有伏安特性、转移特性和开关特性。
IGBT的伏安特性是指以栅源电压Ugs为参变量时，漏极电流与栅极电压之间的关系曲线。
输出漏极电流比受栅源电压Ugs的控制，Ugs越高，Id越大。
它与GTR的输出特性相似．也可分为饱和区1、放大区2和击穿特性3部分。
在截止状态下的IGBT，正向电压由J2结承担，反向电压由J1结承担。
如果无 N+缓冲区，则正反向阻断电压可以做到同样水平，加入N+缓冲区后，反向关断电压只能达到几十伏水平，因此限制了IGBT的某些应用范围。
IGBT的转移特性是指输出漏极电流Id与栅源电压Ugs之间的关系曲线。
它与MOSFET的转移特性相同，当栅源电压小于开启电压Ugs（th)时，IGBT 处于关断状态.在IGBT导通后的大部分漏极电流范围内，Id与Ugs呈线性关系.最高栅源电压受最大漏极电流限制，其最佳值一般取为15V左右。
IGBT的开关特性是指漏极电流与漏源电压之间的关系。
IGBT 处于导通态时，由于它的PNP晶体管为宽基区晶体管，所以其B值极低。
尽管等效电路为达林顿结构，但流过MOSFET的电流成为IGBT总电流的主要部分。
此时，通态电压Uds（on）可用下式表示Uds（on)＝Uj1＋Udr＋IdRoh （2－14）式中Uj1——JI结的正向电压，其值为0。
7 ~ IV；Udr -—扩展电阻Rdr上的压降；Roh——沟道电阻。

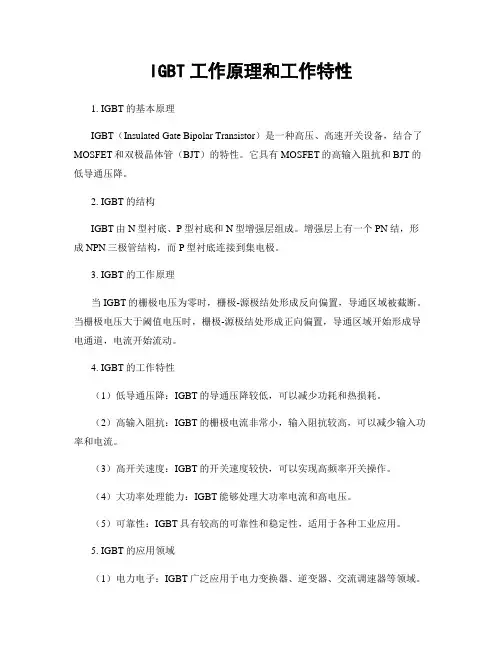

IGBT工作原理和工作特性1. IGBT的基本原理IGBT（Insulated Gate Bipolar Transistor）是一种高压、高速开关设备，结合了MOSFET和双极晶体管（BJT）的特性。
它具有MOSFET的高输入阻抗和BJT的低导通压降。
2. IGBT的结构IGBT由N型衬底、P型衬底和N型增强层组成。
增强层上有一个PN结，形成NPN三极管结构，而P型衬底连接到集电极。
3. IGBT的工作原理当IGBT的栅极电压为零时，栅极-源极结处形成反向偏置，导通区域被截断。
当栅极电压大于阈值电压时，栅极-源极结处形成正向偏置，导通区域开始形成导电通道，电流开始流动。
4. IGBT的工作特性（1）低导通压降：IGBT的导通压降较低，可以减少功耗和热损耗。
（2）高输入阻抗：IGBT的栅极电流非常小，输入阻抗较高，可以减少输入功率和电流。
（3）高开关速度：IGBT的开关速度较快，可以实现高频率开关操作。
（4）大功率处理能力：IGBT能够处理大功率电流和高电压。
（5）可靠性：IGBT具有较高的可靠性和稳定性，适用于各种工业应用。
5. IGBT的应用领域（1）电力电子：IGBT广泛应用于电力变换器、逆变器、交流调速器等领域。
（2）电动车：IGBT用于电动车的电机驱动系统，提供高效率和高性能。
（3）可再生能源：IGBT在太阳能和风能转换系统中用于能量转换和电网连接。
（4）工业自动化：IGBT用于工业机器人、自动化控制系统和电力工具等。
6. IGBT的优势和劣势（1）优势：高压能力、低导通压降、高开关速度、可靠性高、适用于大功率应用。
（2）劣势：对静电放电敏感、温度敏感、需要驱动电路。
7. IGBT的发展趋势（1）高集成度：将多个IGBT芯片集成在一个封装中，提高功率密度和可靠性。
（2）低损耗：减少导通和开关损耗，提高能效。
（3）高温特性：提高IGBT在高温环境下的工作能力。
（4）低成本：降低生产成本，推动IGBT技术的普及和应用。
