离心泵的安装高度

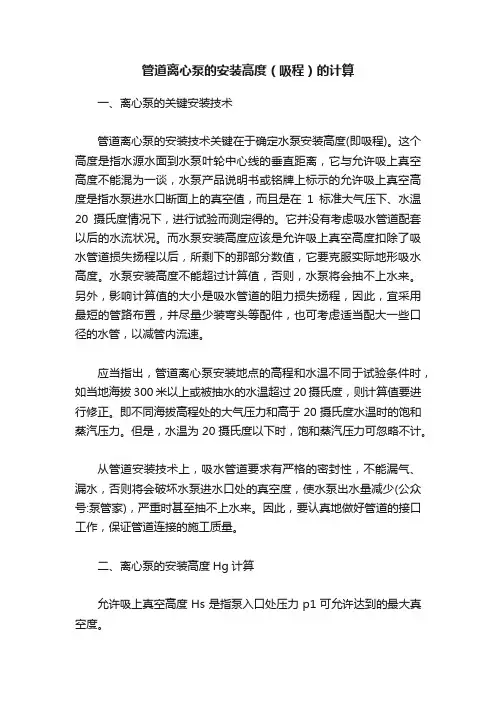

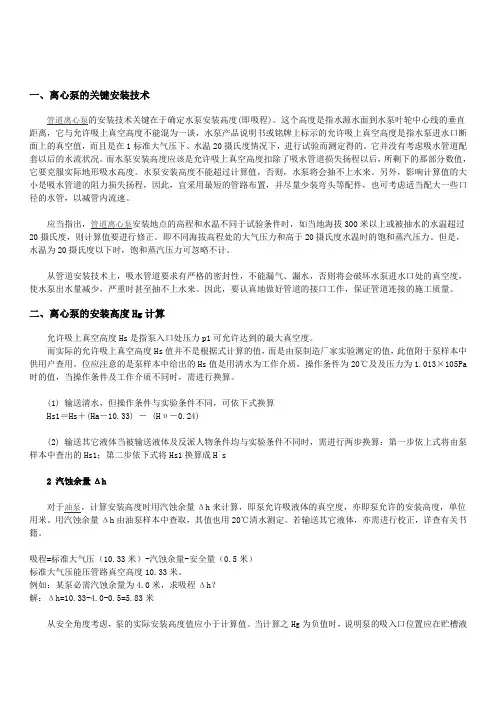

管道离心泵的安装高度（吸程）的计算一、离心泵的关键安装技术管道离心泵的安装技术关键在于确定水泵安装高度(即吸程)。

这个高度是指水源水面到水泵叶轮中心线的垂直距离，它与允许吸上真空高度不能混为一谈，水泵产品说明书或铭牌上标示的允许吸上真空高度是指水泵进水口断面上的真空值，而且是在1标准大气压下、水温20摄氏度情况下，进行试验而测定得的。

它并没有考虑吸水管道配套以后的水流状况。

而水泵安装高度应该是允许吸上真空高度扣除了吸水管道损失扬程以后，所剩下的那部分数值，它要克服实际地形吸水高度。

水泵安装高度不能超过计算值，否则，水泵将会抽不上水来。

另外，影响计算值的大小是吸水管道的阻力损失扬程，因此，宜采用最短的管路布置，并尽量少装弯头等配件，也可考虑适当配大一些口径的水管，以减管内流速。

应当指出，管道离心泵安装地点的高程和水温不同于试验条件时，如当地海拔300米以上或被抽水的水温超过20摄氏度，则计算值要进行修正。

即不同海拔高程处的大气压力和高于20摄氏度水温时的饱和蒸汽压力。

但是，水温为20摄氏度以下时，饱和蒸汽压力可忽略不计。

从管道安装技术上，吸水管道要求有严格的密封性，不能漏气、漏水，否则将会破坏水泵进水口处的真空度，使水泵出水量减少(公众号:泵管家)，严重时甚至抽不上水来。

因此，要认真地做好管道的接口工作，保证管道连接的施工质量。

二、离心泵的安装高度Hg计算允许吸上真空高度Hs是指泵入口处压力p1可允许达到的最大真空度。

而实际的允许吸上真空高度Hs值并不是根据式计算的值，而是由泵制造厂家实验测定的值，此值附于泵样本中供用户查用。

位应注意的是泵样本中给出的Hs值是用清水为工作介质，操作条件为20℃及及压力为1.013×105Pa时的值，当操作条件及工作介质不同时，需进行换算。

(1)输送清水，但操作条件与实验条件不同，可依下式换算Hs1＝Hs＋(Ha－10.33)－(Hυ－0.24)(2)输送其它液体当被输送液体及反派人物条件均与实验条件不同时，需进行两步换算：第一步依上式将由泵样本中查出的Hs1；第二步依下式将Hs1换算成H?s汽蚀余量Δh对于油泵，计算安装高度时用汽蚀余量Δh来计算，即泵允许吸液体的真空度，亦即泵允许的安装高度，单位用米。

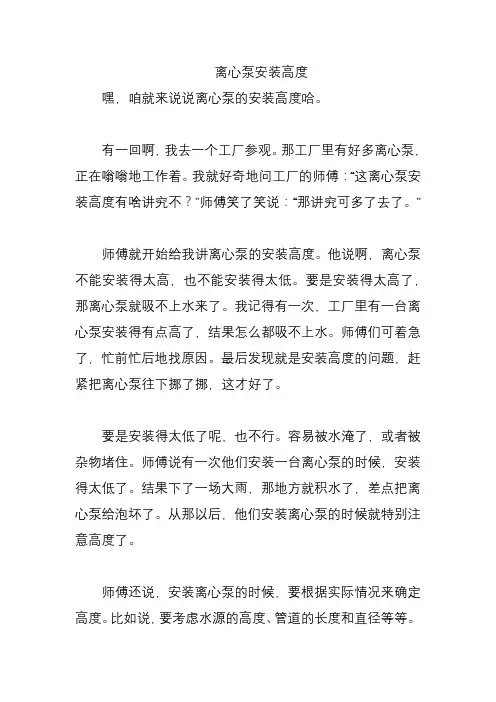

离心泵安装高度
嘿，咱就来说说离心泵的安装高度哈。

有一回啊，我去一个工厂参观。

那工厂里有好多离心泵，正在嗡嗡地工作着。

我就好奇地问工厂的师傅：“这离心泵安装高度有啥讲究不？”师傅笑了笑说：“那讲究可多了去了。

”
师傅就开始给我讲离心泵的安装高度。

他说啊，离心泵不能安装得太高，也不能安装得太低。

要是安装得太高了，那离心泵就吸不上水来了。

我记得有一次，工厂里有一台离心泵安装得有点高了，结果怎么都吸不上水。

师傅们可着急了，忙前忙后地找原因。

最后发现就是安装高度的问题，赶紧把离心泵往下挪了挪，这才好了。

要是安装得太低了呢，也不行。

容易被水淹了，或者被杂物堵住。

师傅说有一次他们安装一台离心泵的时候，安装得太低了。

结果下了一场大雨，那地方就积水了，差点把离心泵给泡坏了。

从那以后，他们安装离心泵的时候就特别注意高度了。

师傅还说，安装离心泵的时候，要根据实际情况来确定高度。

比如说，要考虑水源的高度、管道的长度和直径等等。

我听着师傅讲这些，觉得还挺复杂的呢。

我就问师傅：“那你们怎么确定安装高度呢？”师傅说：“我们有经验啊，还有一些公式可以算。

不过，也不是每次都能算得那么准，还得根据实际情况调整。

”
总之啊，离心泵的安装高度还真不是随便定的。

得好好考虑各种因素，才能安装得合适。

以后我要是再看到离心泵，就会想起师傅讲的这些，知道它的安装高度是有讲究的。

嘿嘿。

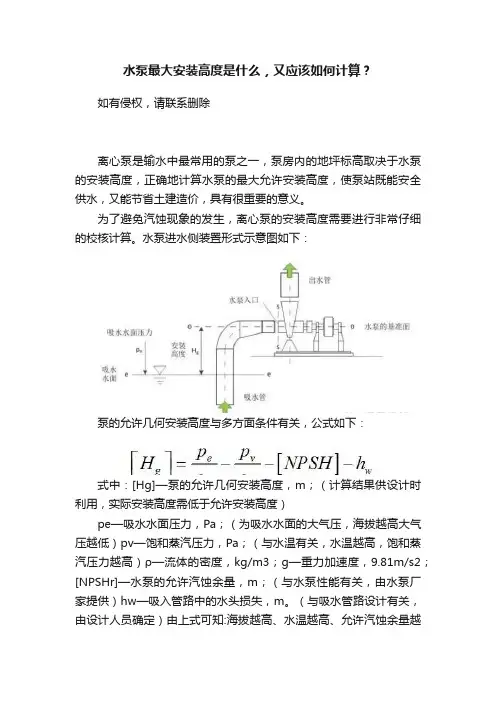

水泵最大安装高度是什么，又应该如何计算？
如有侵权，请联系删除
离心泵是输水中最常用的泵之一，泵房内的地坪标高取决于水泵的安装高度，正确地计算水泵的最大允许安装高度，使泵站既能安全供水，又能节省土建造价，具有很重要的意义。

为了避免汽蚀现象的发生，离心泵的安装高度需要进行非常仔细的校核计算。

水泵进水侧装置形式示意图如下：
泵的允许几何安装高度与多方面条件有关，公式如下：
式中：[Hg]—泵的允许几何安装高度，m；（计算结果供设计时利用，实际安装高度需低于允许安装高度）
pe—吸水水面压力，Pa；（为吸水水面的大气压，海拔越高大气压越低）pv—饱和蒸汽压力，Pa；（与水温有关，水温越高，饱和蒸汽压力越高）ρ—流体的密度，kg/m3；g—重力加速度，9.81m/s2；[NPSHr]—水泵的允许汽蚀余量，m；（与水泵性能有关，由水泵厂家提供）hw—吸入管路中的水头损失，m。

（与吸水管路设计有关，由设计人员确定）由上式可知:海拔越高、水温越高、允许汽蚀余量越
大、进水管路水头损失越大，允许几何安装高度越小。

不同海拔时的大气及对应的水头高度见下表：
不同温度时水的饱和蒸汽压对应水头高度见下表：
例：某品牌VISO125X100-315-55/2水泵汽蚀余量为[NPSHr]=3.29m，欲在海拔500m高度的地方工作，该地区夏季最高水温为40℃，若吸水管的水头损失为1m，则该泵在当地的运行几何安装高度[Hg]计算如下：设：吸水水面压力为当地大气压，由表查得海拔500m处大气压头9.7m；水温40℃时，水的饱和蒸汽压头为0.752m；计算得：[Hg]=9.7-0.752-3.29-1=4.658m。

离心泵的安装高度计算方法在我们平时生活应用中，离心泵的使用非常广泛，但是大部分消费者如离心泵的正确使用方法还是很迷惑，安装的具体高度也不清楚。

本文详细讲述了离心泵的高度计算步骤，以及离心泵的启动原理，希望能够在日常生活应用中帮助到大家。

离心泵的安装高度计算允许吸上真空高度Hs是指泵入口处压力p1可允许达到的最大真空度。

而实际的允许吸上真空高度Hs值并不是根据式计算的值，而是由水泵制造厂家实验测定的值，此值附于泵样本中供用户查用。

位应注意的是泵样本中给出的Hs值是用清水为工作介质，操作条件为20℃及及压力为1.013×105Pa时的值，当操作条件及工作介质不同时，需进行换算。

1 输送清水，但操作条件与实验条件不同，可依下式换算Hs1=Hs+Ha-10.33 - Hυ-0.242 输送其它液体当被输送液体及反派人物条件均与实验条件不同时，需进行两步换算：第一步依上式将由泵样本中查出的Hs1。

第二步依下式将Hs1换算成H΄s2 汽蚀余量Δh对于油泵，计算安装高度时用汽蚀余量Δh来计算，即泵允许吸液体的真空度，亦即泵允许的安装高度，单位用米。

用汽蚀余量Δh由油泵样本中查取，其值也用20℃清水测定。

若输送其它液体，亦需进行校正，详查有关书籍。

吸程=标准大气压(10.33米)-汽蚀余量-安全量(0.5米)标准大气压能压管路真空高度10.33米。

例如：某泵必需汽蚀余量为4.0米，求吸程Δh?解：Δh=10.33-4.0-0.5=5.83米从安全角度考虑，泵的实际安装高度值应小于计算值。

当计算之Hg为负值时，说明泵的吸入口位置应在贮槽液面之下。

例2-3 某离心泵从样本上查得允许吸上真空高度Hs=5.7m。

已知吸入管路的全部阻力为1.5mH2O，当地大气压为9.81×104Pa，液体在吸入管路中的动压头可忽略。

试计算：1 输送20℃清水时离心泵的安装。

2 改为输送80℃水时离心泵的安装高度。

解：1 输送20℃清水时泵的安装高度。

2-6 离心泵的安装高度为什么要提出安装高度问题呢？倘若吸水池液面通大气，即使泵壳内的绝压（1p ）为零，即真空度为1个大气压，其安装高度g H 亦会小于或等于m 10，如图2-5所示。

若大于10米，则池中液体就不会源源不断压入泵壳内。

另外，若泵壳的绝压（1p ）小于被输送液的饱和蒸汽压（v p ），则液体将发生剧烈汽化，气泡剧烈冲向叶轮，使叶轮表面剥离、破损，发生“气蚀”现象，即气泡对叶轮的腐蚀现象。

为了避免“气蚀”。

所以必须满足v p p ≥1。

所以安装高度g H 必须小于m gp p ρ10−。

那么实际安装高度Hg 应如何计算呢？图2-5 安装高度示意图在图2-5中的贮槽液面0-0与泵入口处1-1截面，列柏努利方程得，,,02201021112000===+++=++u H z z h g u g p z g u g p z g fΘρρfg h gu g p p H −−−=∴22110ρ ………………)(a（1） 气蚀余量法（h ∆）气蚀余量h ∆，是指泵入口处动压头与静压头之和⎟⎟⎠⎞⎜⎜⎝⎛+g p g u ρ1212，超过液体在操作温度下水的饱和蒸汽压具有的静压头(gp vρ之差，即g p g p g u h vρρ−⎟⎟⎠⎞⎜⎜⎝⎛+=∆1212 …………)(b改写式（a ）并将式（b ）代入得：f v vgh gp g p g p g u g p H −+−+−−=ρρρρ0212f vg h gp g p h H −−+∆−=∴ρρ0 (Ⅴ)式中, h ∆——由泵样本查得的气蚀余量值，m ； 0p ——泵工作处的大气压强，Pa ；v p ——操作温度下被输液的饱和蒸汽压，Pa ；（2） 允许吸上真空高度法（s H ）目前出版的新的泵样本中，已没有列出s H 数值。

但90年代以前出版的教材和泵样本中，是列有s H 值的。

为了便于新老样本的衔接，此处简要介绍此法。

定义 gp p H s ρ−=10 将s H 代入式)(a 得：fs g h gu H H −−=221 ………………)(c考虑到泵工作地点的大气压强不一定是一个大气压，泵所需送液体也不一定是20 o C 的水，将压力与温度校正项加进去，代入式（c ）得：fv s g h g u g p g p H H −−⎟⎟⎠⎞⎜⎜⎝⎛−−⎟⎟⎠⎞⎜⎜⎝⎛−+=224.010210ρρ (Ⅵ)此即允许吸上真空高度法计算泵安装高度的公式。

离心泵的汽蚀现象与安装高度一、离心泵的汽蚀现象离心泵的汽蚀现象是指被输送液体由于在输送温度下饱和蒸汽压等于或低于泵入口处(实际为叶片入口处的)的压力而部分汽化，引起泵产生噪音和震动，严重时，泵的流量、压头及效率的显著下降，显然，汽蚀现象是离心泵正常操作所不允许发生的。

避免汽蚀现象发生的关键是泵的安装高度要正确，尤其是当输送温度较高的易挥发性液体时，更要注意。

二、离心泵的安装高度Hg允许吸上真空高度Hs是指泵入口处压力p1可允许达到的最大真空度而实际的允许吸上真空高度Hs值并不是根据式计算的值，而是由泵制造厂家实验测定的值，此值附于泵样本中供用户查用。

位应注意的是泵样本中给出的Hs值是用清水为工作介质，操作条件为20℃及及压力为×105Pa时的值，当操作条件及工作介质不同时，需进行换算。

(1) 输送清水，但操作条件与实验条件不同，可依下式换算Hs1＝Hs＋(Ha－－(Hυ－(2) 输送其它液体当被输送液体及反派人物条件均与实验条件不同时，需进行两步换算：第一步依上式将由泵样本中查出的Hs1；第二步依下式将Hs1换算成H΄s2 汽蚀余量Δh对于油泵，计算安装高度时用汽蚀余量Δh来计算，即用汽蚀余量Δh由油泵样本中查取，其值也用20℃清水测定。

若输送其它液体，亦需进行校正，详查有关书籍。

从安全角度考虑，泵的实际安装高度值应小于计算值。

又，当计算之Hg为负值时，说明泵的吸入口位置应在贮槽液面之下。

例2-3 某离心泵从样本上查得允许吸上真空高度Hs=5.7m。

已知吸入管路的全部阻力为，当地大气压为×104Pa，液体在吸入管路中的动压头可忽略。

试计算：(1) 输送20℃清水时泵的安装；(2) 改为输送80℃水时泵的安装高度。

解：(1) 输送20℃清水时泵的安装高度已知：Hs=5.7mHf0-1=1.5mu12/2g≈0当地大气压为×104Pa，与泵出厂时的实验条件基本相符，所以泵的安装高度为Hg=4.2 m。

离心泵是输水中最常用的泵之一，泵房内的地坪标高取决于水泵的安装高度，正确地计算水泵的最大允许安装高度，使泵站既能安全供水，又能节省土建造价，具有很重要的意义。

为了避免汽蚀现象的发生，离心泵的安装高度需要进行非常仔细的校核计算。

水泵进水侧装置形式示意图如下：
泵的允许几何安装高度与多方面条件有关，公式如下：
式中：
[Hg]—泵的允许几何安装高度，m；（计算结果供设计时利用，实际安装高度需低于允许安装高度）
pe—吸水水面压力，Pa；（为吸水水面的大气压，海拔越高大气压越低）
pv—饱和蒸汽压力，Pa；（与水温有关，水温越高，饱和蒸汽压力越高）
ρ—流体的密度，kg/m3；
g—重力加速度，9.81m/s2；
[NPSHr]—水泵的允许汽蚀余量，m；（与水泵性能有关，由水泵厂家提供）
hw—吸入管路中的水头损失，m。

（与吸水管路设计有关，由设计人员确定）
由上式可知:
海拔越高、水温越高、允许汽蚀余量越大、进水管路水头损失越大，允许几何安装高度越小。

不同海拔时的大气及对应的水头高度见下表：
不同温度时水的饱和蒸汽压对应水头高度见下表：
例：某品牌VISO125X100-315-55/2水泵汽蚀余量为[NPSHr]=3.29m，欲在海拔500m高度的地方工作，该地区夏季最高水温为40℃，若吸水管的水头损失为1m，则该泵在当地的运行几何安装高度[Hg]计算如下：
设:吸水水面压力为当地大气压，由表查得海拔500m处大气压头9.7m；
水温40℃时，水的饱和蒸汽压头为0.752m；
计算得：
[Hg]=9.7-0.752-3.29-1=4.658m。

离心泵的安装高度需如何计算？计算公式附上离心泵是输水中最常用的泵之一，泵房内的地坪标高取决于水泵的安装高度，正确地计算水泵的最大允许安装高度，使泵站既能安全供水，又能节省土建造价，具有很重要的意义。

为了避免汽蚀现象的发生，离心泵的安装高度需要进行非常仔细的校核计算。

水泵进水侧装置形式示意图如下：泵的允许几何安装高度与多方面条件有关，公式如下：式中：[Hg]—泵的允许几何安装高度，m；（计算结果供设计时利用，实际安装高度需低于允许安装高度）pe—吸水水面压力，Pa；（为吸水水面的大气压，海拔越高大气压越低）pv—饱和蒸汽压力，Pa；（与水温有关，水温越高，饱和蒸汽压力越高）ρ—流体的密度，kg/m3；g—重力加速度，9.81m/s2；[NPSHr]—水泵的允许汽蚀余量，m；（与水泵性能有关，由水泵厂家提供）hw—吸入管路中的水头损失，m。

（与吸水管路设计有关，由设计人员确定）由上式可知:海拔越高、水温越高、允许汽蚀余量越大、进水管路水头损失越大，允许几何安装高度越小。

不同海拔时的大气及对应的水头高度见下表：不同温度时水的饱和蒸汽压对应水头高度见下表：例：某品牌VISO125X100-315-55/2水泵汽蚀余量为[NPSHr]=3.29m，欲在海拔500m高度的地方工作，该地区夏季最高水温为40℃，若吸水管的水头损失为1m，则该泵在当地的运行几何安装高度[Hg]计算如下：设:吸水水面压力为当地大气压，由表查得海拔500m处大气压头9.7m；水温40℃时，水的饱和蒸汽压头为0.752m；计算得：[Hg]=9.7-0.752-3.29-1=4.658m找阀门，要上网，就上全球阀门网！。

水泵的扬程和安装高度的关系
进行离心水泵选型的话,如果你水泵安装高度在水面之上,就要考虑吸程,一般离心水泵安装高度不高于水面4米,这个是需要计算的,
如果不是安装在水面以上,那不要管什么水泵吸程,就管扬程,能打多少米高就好了!如果安装在水面高度以上，需要计算具体的吸程。

水泵的扬程=吸水扬程+扬水高度
一般,扬程60米以下单级离心泵都能达到。

叶轮的大小决定扬程,之所以用多级,因为小流量,高扬程时候,多级离心泵的叶轮小,效率高,多级叠加起来,就可以了,用单级离心泵,效率偏低。

买离心泵的时候,主要是看价格啦,如果安装位置不够,尽量购买立式离心泵。

扬程高就需要选择多级离心泵。

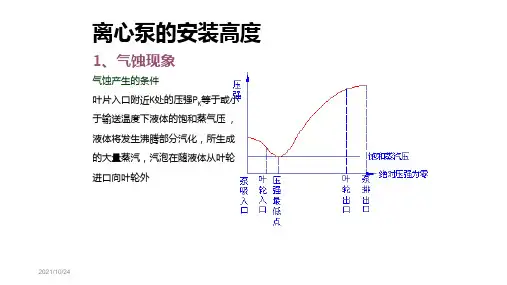

汽蚀现象由离心泵的工作原理知，由于叶轮将液体从入口处的叶轮中心甩向外周，而在叶轮进口处形成低压，依赖这个比大气压低的低压，离心泵才能将液面较低处的液体吸入泵的入口。

离心泵叶轮入口附近形成的低压低于大气压的程度与泵的安装高度有关，此安装高度即叶轮轴心与被吸液体液面的高差，用z S 表示。

增大z S ，将导致叶轮入口附近 K 处压力降低，此处压力用p K 表示，参见图2-16，当z S 增大到使p K 等于被输送液体在输送温度下的饱和蒸汽压p V 时，液体将发生沸腾，所生成的汽泡在随液体从入口处向外周流动过程中，因压力迅速增大而急剧冷凝，使液体以很大的速度从周围冲向汽泡中心以填补因冷凝缩小的空间，产生频率很高，瞬间压力很大的冲击，这种现象称为汽蚀现象。

汽蚀时传递到叶轮及泵壳的冲击波加上液体中微量溶解的氧对金属化学腐蚀的共同作用，在一定时间后，可使其表面出现斑痕及裂缝，甚至呈海绵状逐步脱落。

发生汽蚀时，还会发出噪音，进而使泵体震动，同时由于蒸汽的生成使得液体的表观密度减小，于是液体实际流量、出口压力和效率都下降，严重时可至完全不能输出液体。

为避免发生汽蚀，要求泵的安装高度不超过某一定值。

我国的离心泵样本中，采用两种性能参数来表示泵的吸上性能，由这两种性能参数中的任何一项均可计算泵的安装高度，下面加以讨论。

2．汽蚀余量和允许安装高度在正常运转时，泵入口处e 的压力p e 和叶轮入口附近K 处的压力p K 密切相关，在两处所在截面列柏努利方程=+ρg2u g p 2e e ∑-++ρ)K e (f 2K K h g2u g p (2-2-22)图2-16 离心泵的安装高度由上式可知，在一定流量下，p e 下降，p K 必然相应地下降。

当p K 下降到等于输送流体操作温度下的饱和蒸汽压p V 时（汽蚀现象发生），p e 即下降到确定的最小值，用p e,min 表示，此时式（2-2-22）成为g 2u gp 2e m i n,e +ρ=g p V ρ+ ∑-+)K e (f 2K h g 2u （2-2-23） 上式改写为 g 2u g p 2e m i n ,e +ρ-g p V ρ= ∑-+)K e (f 2K h g 2u （2-2-23a ）习惯上，将静压头与动压头之和称为全压头。

2-6 离心泵的安装高度为什么要提出安装高度问题呢？倘若吸水池液面通大气，即使泵壳内的绝压（1p ）为零，即真空度为1个大气压，其安装高度g H 亦会小于或等于m 10，如图2-5所示。

若大于10米，则池中液体就不会源源不断压入泵壳内。

另外，若泵壳的绝压（1p ）小于被输送液的饱和蒸汽压（v p ），则液体将发生剧烈汽化，气泡剧烈冲向叶轮，使叶轮表面剥离、破损，发生“气蚀”现象，即气泡对叶轮的腐蚀现象。

为了避免“气蚀”。

所以必须满足v p p ≥1。

所以安装高度g H 必须小于m gp p ρ10−。

那么实际安装高度Hg 应如何计算呢？图2-5 安装高度示意图在图2-5中的贮槽液面0-0与泵入口处1-1截面，列柏努利方程得，,,02201021112000===+++=++u H z z h g u g p z g u g p z g fΘρρfg h gu g p p H −−−=∴22110ρ ………………)(a（1） 气蚀余量法（h ∆）气蚀余量h ∆，是指泵入口处动压头与静压头之和⎟⎟⎠⎞⎜⎜⎝⎛+g p g u ρ1212，超过液体在操作温度下水的饱和蒸汽压具有的静压头(gp vρ之差，即g p g p g u h vρρ−⎟⎟⎠⎞⎜⎜⎝⎛+=∆1212 …………)(b改写式（a ）并将式（b ）代入得：f v vgh gp g p g p g u g p H −+−+−−=ρρρρ0212f vg h gp g p h H −−+∆−=∴ρρ0 (Ⅴ)式中, h ∆——由泵样本查得的气蚀余量值，m ； 0p ——泵工作处的大气压强，Pa ；v p ——操作温度下被输液的饱和蒸汽压，Pa ；（2） 允许吸上真空高度法（s H ）目前出版的新的泵样本中，已没有列出s H 数值。

但90年代以前出版的教材和泵样本中，是列有s H 值的。

为了便于新老样本的衔接，此处简要介绍此法。

定义 gp p H s ρ−=10 将s H 代入式)(a 得：fs g h gu H H −−=221 ………………)(c考虑到泵工作地点的大气压强不一定是一个大气压，泵所需送液体也不一定是20 o C 的水，将压力与温度校正项加进去，代入式（c ）得：fv s g h g u g p g p H H −−⎟⎟⎠⎞⎜⎜⎝⎛−−⎟⎟⎠⎞⎜⎜⎝⎛−+=224.010210ρρ (Ⅵ)此即允许吸上真空高度法计算泵安装高度的公式。
