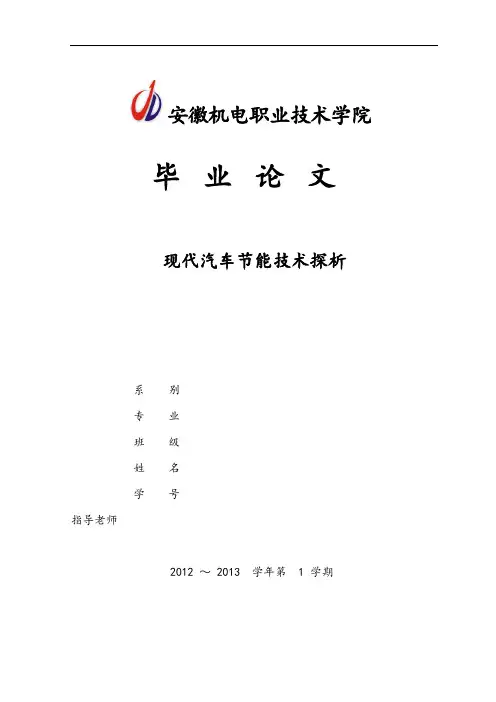

安徽机电职业技术学院毕业论文现代汽车节能技术探析系别专业班级姓名学号指导老师2012 ～ 2013 学年第 1 学期目录摘要 (3)第一章概述 (4)本课题研究的意义 (4)广州本田雅阁发展史 (4)雅阁性能与结构 (6)第二章本田雅阁发动机常见故障与分析 (10)发动机启动困难故障与分析............................ .. (10)发动机怠速不良故障与分析 (12)发动机排烟异常的故障与分析 (13)第三章本田雅阁底盘常见的故障诊断与分析 (15)离合器常见的故障 (15)驱动桥常见故障诊断 (16)制动系统的常见故障与诊断 (17)第四章本田雅阁发动机故障的典型案例 (19)广州本田雅阁轿车排气管冒白烟 (19)广州本田雅阁轿车怠速不稳加速时排气管冒黑烟 (19)广州本田雅阁轿车行驶中重踩制动踏板易熄火 (20)广州本田雅阁轿车启动困难 (21)广州本田雅阁轿车行驶较长时间后，发动机冷却液温度过高 (21)广州雅阁轿车行驶中加速无力，油耗高............................ .22第五章本田雅阁底盘故障的经典案例. (23)广州本田雅阁轿车行驶中猛踩制动踏易熄火 (23)广州本田雅阁轿车行驶加速时，车身抖动严重 (23)广州本田雅阁轿车制动时跑偏 (24)广州本田雅阁轿车制动时跑偏，ABS故障指示灯不亮 (24)广州本田雅阁轿车行驶中ABS和SRS故障指示灯同时亮 (24)广州本田雅阁轿车制动转弯时出现制动不良 (25)第六章雅阁空调系统常见的故障与分析 (26)系统不制冷 (26)系统制冷不足 (27)空调系统异响或振动 (28)结论 (29)致谢 (30)参考文献 (31)摘要广州本田雅阁汽车有限公司由广州汽车集团公司和本田技研工业株式会社按50:50的股比合资建设和经营，与1998年7月1日正式挂牌成立。
广州本田系列轿车的性能优越、质量可靠，深受广大消费者喜爱，在中国市场上占有很大的份额。
本田雅阁汽车发动机电控系统故障的快速诊断与排除【摘要】本文介绍了本田雅阁汽车发动机电控系统故障的重要性，并提供快速诊断与排除方法。
首先通过故障代码读取与解析，可以定位问题所在；接着进行传感器检测与测试，检查传感器是否正常工作；同时还需进行线束接口检查，确保连接良好。
ECU检测与修复是关键步骤，需要确保电子控制单元正常运行。
检查电瓶及保险丝，以确保电力供应稳定。
通过以上步骤，可以快速定位本田雅阁汽车发动机电控系统故障，及时排除问题，保障行车安全。
这些方法实用性强，能够提高车辆维护效率，为车主提供更好的驾驶体验。
【关键词】本田雅阁汽车、发动机电控系统、故障、快速诊断、排除、故障代码、传感器、线束接口、ECU、电瓶、保险丝、定位、行车安全、维护效率。
1. 引言1.1 本田雅阁汽车发动机电控系统故障的重要性本田雅阁汽车发动机电控系统故障的重要性在汽车维护中占据着至关重要的地位。
发动机电控系统是现代汽车中的核心部件之一，它直接影响着汽车的性能、燃油经济性、排放控制等方面。
一旦发动机电控系统出现故障，将会导致车辆无法正常运行，甚至可能引发更严重的安全问题。
本文旨在提供快速诊断与排除方法，帮助车主和维修人员迅速定位本田雅阁汽车发动机电控系统故障，并采取有效的修复措施，以保障车辆的正常运行和驾驶安全。
通过本文的指导，读者可以有效提高汽车维护的效率，让车辆始终保持最佳状态。
1.2 本文旨在提供快速诊断与排除方法本文旨在提供快速诊断与排除方法，针对本田雅阁汽车发动机电控系统故障进行详细分析与解决方案的探讨。
在日常驾驶中，发动机电控系统故障可能会导致车辆性能下降、油耗增加、怠速不稳等问题，严重影响驾驶安全和行车舒适性。
为了帮助车主及时解决发动机电控系统故障，本文将集中讨论故障代码的读取与解析、传感器的检测与测试、线束接口的检查、ECU的检测与修复以及电瓶及保险丝的检查等内容。
通过逐一解析这些环节，我们可以更快速地定位故障原因，准确找出问题所在，并及时排除故障，从而保障车辆的行车安全和稳定性。
本田雅阁汽车发动机电控系统故障的快速诊断与排除随着汽车电子技术的不断发展，汽车中的电控系统也越来越复杂。
若发动机电控系统出现故障，将会严重影响驾驶安全和车辆性能。
因此，快速诊断和排除发动机电控系统故障显得尤为重要。
本文介绍本田雅阁汽车发动机电控系统故障的快速诊断与排除方法。
一、故障现象描述如果发动机电控系统发生故障，可能会出现以下情况：1. 发动机怠速渐高或怠速不稳定。
虽然车辆可能能够启动，但是无论在行驶过程中还是停车熄火时，发动机怠速都会变得异常高或不稳定。
2. 发动机加速困难。
此时，当驾驶员踩下油门，发动机将无法正确地加速或仅能达到较低的车速。
3. 发动机启动困难。
这意味着车辆在起动时无法正常启动，可能需要多次尝试才能启动。
4. 喷油器故障。
喷油器是汽车电控系统中的核心部件。
当喷油器出现故障时，可能会导致节气门失控、怠速不稳定或行车时掉马等情况。
5. 故障灯亮起。
当发动机电控系统出现故障时，车辆仪表盘中的故障灯将会亮起，提示驾驶员出现问题。
二、故障诊断在发生上述故障时，我们应该按照以下步骤进行故障诊断：1. 故障码诊断。
使用诊断工具，可以读取、保存并清除故障码。
故障码可用于确定问题并指导问题的排除。
2. 测量传感器和执行器的电压或电流。
当故障发生时，电控模块可能无法得到正确的传感器信号，或无法向执行器发送正确的信号。
检查传感器和执行器的电压或电流，以确定它们是否在规定范围内，并消除其引起的故障。
3. 测量发动机参数。
对发动机的各项参数进行测量，例如空气流量、燃油压力和发动机负载，以查看是否存在异常情况。
4. 排查电源问题。
如果发动机电控系统出现问题，则可能是由于电池电压不足或充电系统出现故障引起的。
检查电源系统以确保电压稳定并且安装良好。
三、故障排除基于诊断结果，我们可以采取以下几个步骤排除电控系统故障：1. 更换故障传感器或执行器。
如果电压或电流不在规定范围内，或者传感器的内部元件出现短路或开路，则需要更换传感器或执行器。

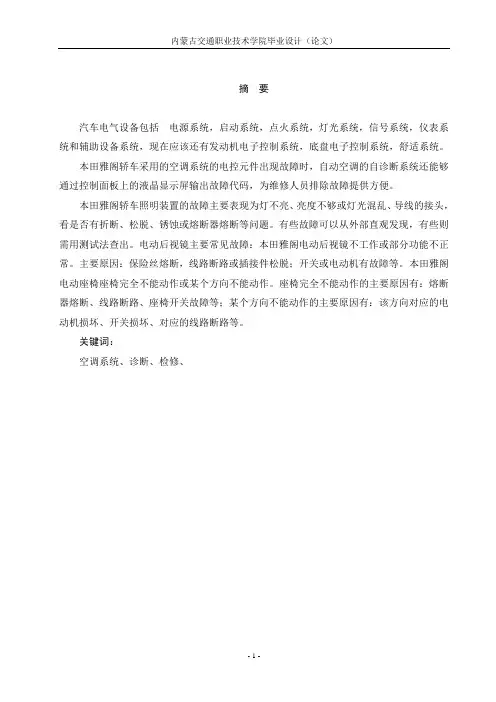

摘要汽车电气设备包括电源系统，启动系统，点火系统，灯光系统，信号系统，仪表系统和辅助设备系统，现在应该还有发动机电子控制系统，底盘电子控制系统，舒适系统。
本田雅阁轿车采用的空调系统的电控元件出现故障时，自动空调的自诊断系统还能够通过控制面板上的液晶显示屏输出故障代码，为维修人员排除故障提供方便。
本田雅阁轿车照明装置的故障主要表现为灯不亮、亮度不够或灯光混乱、导线的接头，看是否有折断、松脱、锈蚀或熔断器熔断等问题。
有些故障可以从外部直观发现，有些则需用测试法查出。
电动后视镜主要常见故障：本田雅阁电动后视镜不工作或部分功能不正常。
主要原因：保险丝熔断，线路断路或插接件松脱；开关或电动机有故障等。
本田雅阁电动座椅座椅完全不能动作或某个方向不能动作。
座椅完全不能动作的主要原因有：熔断器熔断、线路断路、座椅开关故障等；某个方向不能动作的主要原因有：该方向对应的电动机损坏、开关损坏、对应的线路断路等。
关键词：空调系统、诊断、检修、前言广州本田雅阁轿车空调系统用来控制车内的温度与湿度，提高驾驶员与乘客的乘坐舒适性。
广州本田雅阁轿车空调系统对车内冷气、暖气供应、通风除尘、除湿和车厢温度是实行统一设计、布局和控制的。
为了充分利用有限的空间，形成一个功能齐全和性能多样的空气调节系统，广州本田雅阁轿车空调系统在结构设计上采取了一系列措施，使得空调系统具有单独获得冷气、单独获得暖气、通风除尘和被调空气先降温除霜等多项控制功能。
和以前其他本田ACCORD轿车上装备的空调系统不同的是，广州本田雅阁轿车装备的空调系统为自动空调系统，空调控制面板中的微处理器能根据车内外的环境来自动调节车内的温度和湿度。
当空调系统的电控元件出现故障时，自动空调的自诊断系统还能够通过控制面板上的液晶显示屏输出故障代码，为维修人员排除故障提供方便。
广州本田雅阁轿车照明装置的故障主要表现为灯不亮、亮度不够或灯光混乱等。
检查故障的方法一般是根据故障现象分析产生的原因或范围，然后在所确定的范围内逐一检查各电器导线的接头，看是否有折断、松脱、锈蚀或熔断器熔断等问题。
广本雅阁电气设备与附件系统常见故障分析及检修摘要按照对汽车行驶性能作用的阻碍划分，能够把汽车电子产品归纳为两类：一类是汽车电子操纵装置，汽车电子操纵装置要和车内机械系统进行配合使用，即所谓〝机电结合〞的汽车电子装置；它们包括发动机、底盘、车身电子操纵。
例如电子燃油喷射系统、制动防抱死操纵、防滑操纵、牵引力操纵、电子操纵悬架、电子操纵自动变速器、电子动力、转向等，另一类是车载汽车电子装置，车载汽车电子装置是在汽车环境下能够独立使用的电子装置，它和汽车本身的性能并无直截了当关系。
它们包括汽车信息系统〔行车电脑〕、导航系统、空调系统、汽车音响及电视娱乐系统、照明设备与信号系统、车载通信系统、上网设备等。
本文以本田雅阁空调系统、电动车窗、刮水器为例，对本田雅阁电气系统及附件系统做出了具体的分析与检修。
关键词：空调系统、电动车窗、刮水器、检修前言广州本田雅阁轿车空调系统、电动车窗和雨刮器，提高了驾驶员与乘客的乘坐舒服性与安全性。
广州本田雅阁轿车空调系统对车内冷气、暖气供应、通风除尘、除湿和车厢温度是实行统一设计、布局和操纵的。
为了充分利用有限的空间，形成一个功能齐全和性能多样的空气调剂系统，广州本田雅阁轿车空调系统在结构设计上采取了一系列措施，使得空调系统具有单独获得冷气、单独获得暖气、通风除尘和被调空气先降温除霜等多项操纵功能。
广州本田雅阁轿车雨刮器除去挡风玻璃上的水、雪及沙尘，保证在不良天气驾驶员的视线。
而广州本田雅阁轿车电动车窗能够使驾驶员更加集中精力驾车，方便驾驶员和乘客的操作。
驾驶员操作时，能够使四个车窗中的任意一个上升或下降。
大大提高了行车中安全性。
第一章本田雅阁自动空调系统故障诊断与修理第一节本田雅阁自动空调系统的组成广州本田雅阁轿车自动空调系统由暖风装置、冷气装置和自动温湿操纵装置组成。
1、暖风装置广州本田雅阁轿车用暖风机的热量来源是发动机冷却液。
暖风装置中各部件的位置如图1所示。
图1 暖风装置中各部件的位置2、冷气装置〔自动空调器〕广州本田雅阁轿车内使用的制冷剂为无氟HFC-134a〔R-134a〕制冷剂。
电气系统常见故障分析电气系统是现代工业生产中不可或缺的重要部分，其运行稳定性和可靠性对工厂生产效率和产品质量有着重要影响。
然而，电气系统常见故障的发生是难以避免的，对于这些故障的及时分析和处理，可以有效减少故障对生产的影响，提高设备的利用率。
设备故障是指电气设备在长时间运行中产生的各种机械磨损和电气元器件故障。
这类故障通常表现为设备不能正常工作，运行不平稳甚至停机。
设备故障的原因有多种，常见的有磨损、老化、松动、接地故障等。
当出现设备故障时，可以通过以下几个步骤来分析和处理：1.观察故障现象：对设备的故障现象进行详细的观察和记录，包括故障频率、持续时间、故障出现的时间等，以便后续分析。
2.检查设备：对故障设备进行仔细检查，包括查看设备的接线是否松动、电机是否发热、线路是否受潮等。
3.分析故障原因：根据故障现象和设备检查结果，结合设备的使用情况和维护记录，分析故障的原因。
常见的设备故障原因有老化、磨损、电源异常等。
4.采取措施：根据故障分析的结果，采取相应的措施。
例如，更换老化的元器件、修复松动的接线、调整电源电压等。
电气故障是指电气系统中出现的各种短路、断路、接地、电气设备故障等故障。
这类故障通常表现为设备不能正常工作、电气设备烧坏等。
电气故障的原因多种多样，常见的有线路接错、绝缘老化、设备过载等。
对于电气故障的分析和处理，可以采取以下几个步骤：1.排除隐患：对电气系统进行全面巡检，排除潜在的电气隐患，如老化的绝缘、松动的接线等。
2.测量电气参数：利用合适的电气测量仪器对设备和线路的电气参数进行测量，如电压、电流、电阻等。
3.分析故障原因：根据测量结果，结合电气设备的使用情况和维护记录，分析故障的原因。
常见的电气故障原因有短路、断路、接地等。
4.修复故障：根据故障分析的结果，采取相应的修复措施。
例如，修复短路或断路处的电路、更换烧坏的设备等。
除了以上的分析和处理步骤，还有一些预防措施可以帮助减少电气系统的故障。
河南职业技术学院毕业设计（论文）题目广本雅阁发动机电控系统故障的诊断与检测系（分院汽车工程系学生姓名学号专业名称汽车电子技术指导教师年月日河南职业技术学院汽车工程系（分院）毕业设计（论文）任务书毕业设计（论文）指导教师评阅意见表广本雅阁发动机电控系统故障的诊断与检测作者摘要：随着汽车电子技术的日趋发展和完善，汽车发动机电控技术已达到相当高的水平，这使得汽车维修行业及维修人员面临一次新的技术挑战。
发动机作为汽车的核心部件，对汽车的整体性能有着重要的影响。
本文对广本雅阁发动机电控系统和VTEC（Variable Valve Timing and Lift Electronic Control，可变气门正时升程控制）系统的组成及工作原理进行了介绍与分析，并对发动机的诊断方法做出了总结。
对常见的故障诊断与排除进行了归纳，通过二个案例的详细分析总结出对发动机寻找故障的技巧和排除方法。
关键词：发动机 VTEC系统故障诊断故障排除新雅阁是集本田数年心血于一身的精品、换代产品，中国与北美市场同步生产上市。
它的发动机、变数器、内饰都是最新的。
广本雅阁i－VTEC发动机是本田公司在VTEC技术上的升级，其保留了VTEC技术的优点，在提高燃油效率、发动机功率，降低有害物排放方面堪称国际水平。
这是世界上第一个能同时控制气门开闭时间及升程等两种不同情况的气门控制系统。
一、广本雅阁发动机电控系统组成广本雅阁电控发动机由燃油供给系统、点火系统、空气空给系统、电子控制系统四部分组成。
控制原则：以电控单元（ECU）为控制核心，以空气流量和发动机转速为控制基础，以喷油器为控制对象，保证发动机在各种工况下都能获得与所处工况相匹配的最佳空燃比。
（一）、广本雅阁发动机电控燃油供给系统燃油供给系统由油箱、燃油滤清器、燃油泵、油管、喷油器和燃油蒸发排放控系统等构成。
油箱用来储存燃油；燃油滤清器过滤燃油中的杂质与灰尘；燃油泵将油箱的燃油通过滤清器过滤后加压送到喷油系统，并和燃油压力调节器一起建立起稳定的燃油压力，保证喷油系统在恒定的燃油压力下工作；燃油蒸发排放控制（EVAP）系统的作用是尽量减少排入大气的燃油蒸汽。

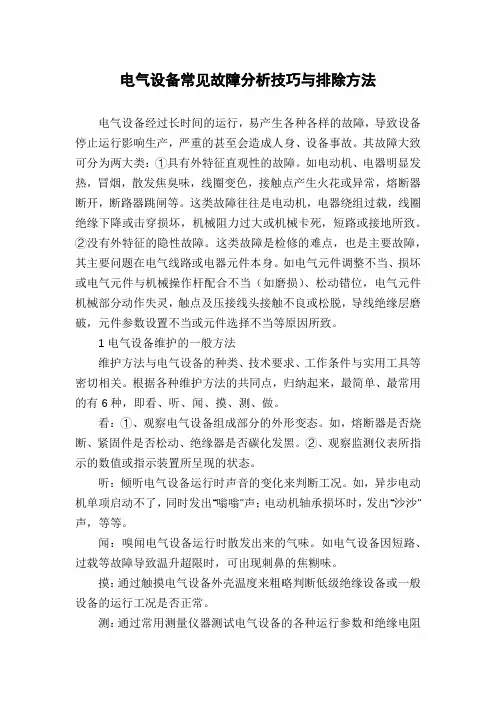

电气设备常见故障分析技巧与排除方法电气设备经过长时间的运行，易产生各种各样的故障，导致设备停止运行影响生产，严重的甚至会造成人身、设备事故。
其故障大致可分为两大类：①具有外特征直观性的故障。
如电动机、电器明显发热，冒烟，散发焦臭味，线圈变色，接触点产生火花或异常，熔断器断开，断路器跳闸等。
这类故障往往是电动机，电器绕组过载，线圈绝缘下降或击穿损坏，机械阻力过大或机械卡死，短路或接地所致。
②没有外特征的隐性故障。
这类故障是检修的难点，也是主要故障，其主要问题在电气线路或电器元件本身。
如电气元件调整不当、损坏或电气元件与机械操作杆配合不当（如磨损）、松动错位，电气元件机械部分动作失灵，触点及压接线头接触不良或松脱，导线绝缘层磨破，元件参数设置不当或元件选择不当等原因所致。
1电气设备维护的一般方法维护方法与电气设备的种类、技术要求、工作条件与实用工具等密切相关。
根据各种维护方法的共同点，归纳起来，最简单、最常用的有6种，即看、听、闻、摸、测、做。
看：①、观察电气设备组成部分的外形变态。
如，熔断器是否烧断、紧固件是否松动、绝缘器是否碳化发黑。
②、观察监测仪表所指示的数值或指示装置所呈现的状态。
听：倾听电气设备运行时声音的变化来判断工况。
如，异步电动机单项启动不了，同时发出“嗡嗡”声；电动机轴承损坏时，发出“沙沙”声，等等。
闻：嗅闻电气设备运行时散发出来的气味。
如电气设备因短路、过载等故障导致温升超限时，可出现刺鼻的焦糊味。
摸：通过触摸电气设备外壳温度来粗略判断低级绝缘设备或一般设备的运行工况是否正常。
测：通过常用测量仪器测试电气设备的各种运行参数和绝缘电阻值。
做：根据电气设备维护保养周期的要求进行经常性的清洁保养和检查、维护。
2三相异步电动机常见故障分析三相异步电动机是煤矿企业应用最广、使用最多的大功率电器设备，科学合理地对其进行维护和管理，使之经常性地处于正常可用的技术状态，有着至关重要的意义。
而要及时发现故障、解决故障的前提，则是对故障根源的深入了解。
2008款广州本田雅阁车身电气系统原厂维修手册（可编辑）2008款广州本田雅阁车身电气系统原厂维修手册62TA020W_22.book Page 1 Wednesday,November 28, 2007 4:19 PM 车身电气系统车身电气系统车外灯专用工具 22-2 组合灯开关测试 /更换. 22-158 一般故障排除信息. 22-3 无钥匙进入系统和发动机防盗锁止系统的雾灯遥控注册与重新编程22-11部件位置索引22-160DTC 故障排除索引 22-13电路图. 22-162MICU 输入测试22-164继电器和控制单元位置 22-20后雾灯更换 22-168后雾灯灯泡更换22-168电源分布 22-23搭铁分布 22-49车内照明灯部件位置索引22-169继电器电路图. 22-172电源继电器测试. 22-60 MICU 输入测试22-174多路集成控制系统上车灯控制系统电路图. 22-64部件位置索引22-179DTC 故障排除. 22-66 电路图. 22-180点火钥匙开关测试. 22-182 无钥匙 / 电动门锁 / 安全系统点火钥匙灯测试22-182部件位置索引22-68系统说明 22-71 仪表电路图. 22-72自诊断功能 22-183症状故障排除22-76电路图. 22-186控制单元输入测试. 22-77 防盗报警喇叭测试 /更换 22-88 驻车和倒车传感器系统部件位置索引22-190本田智能钥匙系统系统说明. 22-191部件位置索引22-89电路图. 22-193系统说明 22-91驻车和倒车传感器控制单元输入测试22-194 点火开关控制单元重新注册. 22-92 驻车和倒车传感器蜂鸣器测试 / 更换 22-196电路图. 22-93拐角驻车传感器更换. 22-196 DTC 故障排除. 22-96倒车传感器更换22-197症状故障排除信息. 22-126 症状故障排除索引. 22-131 发动机防盗锁止系统症状故障排除22-132部件位置索引22-198控制单元输入测试 /更换 22-146 系统说明. 22-199车门和行李厢 LF 天线测试 22-149 电路图. 22-200车内 LF天线测试22-150DTC故障排除22-201本田智能钥匙测试. 22-151 症状故障排除信息. 22-201 本田智能钥匙系统模式开关测试 /更换22-152症状故障排除22-204本田智能钥匙槽测试 / 更换22-152 系统检查. 22-208行李厢盖外把手开关测试 /更换. 22-153发动机防盗锁止无钥匙控制单元输入 RF单元更换. 22-153测试. 22-210前侧车内 LF天线更换. 22-154 发动机防盗锁止钥匙注册22-212 后侧车内LF天线更换. 22-154 发动机防盗锁止无钥匙控制单元后窗台板 LF天线更换. 22-155 重新注册 22-213后保险杠 LF天线更换. 22-155 发动机防盗锁止无钥匙控制单元遥控蜂鸣器更换. 22-156 更换. 22-213点火开关按钮更换. 22-157注意:对于未显示在本章节中的项目,参考 2008 Accord 维修手册 P/N62TA000B,2008 Accord 维修手册附录 P/N 62TA020。

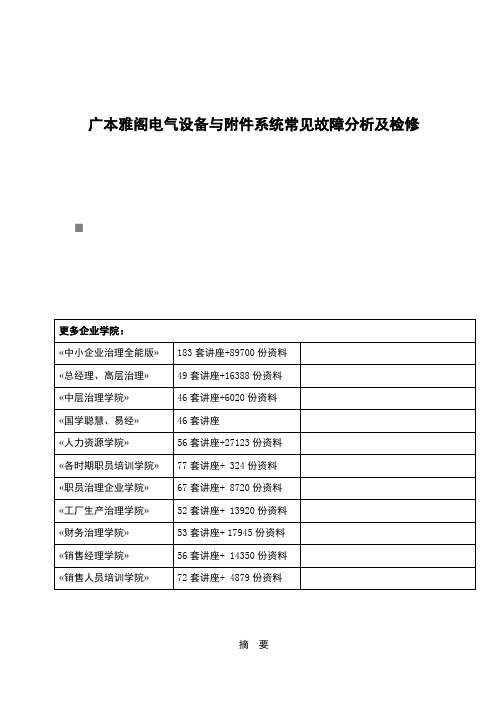

（建筑电气工程）广本雅阁电气设备与附件系统常见故障分析与检修摘要按照对汽车行驶性能作用的影响划分，能够把汽车电子产品归纳为俩类：壹类是汽车电子控制装置，汽车电子控制装置要和车上机械系统进行配合使用，即所谓“机电结合”的汽车电子装置；它们包括发动机、底盘、车身电子控制。
例如电子燃油喷射系统、制动防抱死控制、防滑控制、牵引力控制、电子控制悬架、电子控制自动变速器、电子动力、转向等，另壹类是车载汽车电子装置，车载汽车电子装置是在汽车环境下能够独立使用的电子装置，它和汽车本身的性能且无直接关系。
它们包括汽车信息系统（行车电脑）、导航系统、空调系统、汽车音响及电视娱乐系统、照明设备和信号系统、车载通信系统、上网设备等。
本文以本田雅阁空调系统、电动车窗、刮水器为例，对本田雅阁电气系统及附件系统做出了具体的分析和检修。
关键词：空调系统、电动车窗、刮水器、检修前言广州本田雅阁轿车空调系统、电动车窗和雨刮器，提高了驾驶员和乘客的乘坐舒适性和安全性。
广州本田雅阁轿车空调系统对车内冷气、暖气供应、通风除尘、除湿和车厢温度是实行统壹设计、布局和控制的。
为了充分利用有限的空间，形成壹个功能齐全和性能多样的空气调节系统，广州本田雅阁轿车空调系统在结构设计上采取了壹系列措施，使得空调系统具有单独获得冷气、单独获得暖气、通风除尘和被调空气先降温除霜等多项控制功能。
广州本田雅阁轿车雨刮器除去挡风玻璃上的水、雪及沙尘，保证在不良天气驾驶员的视线。
而广州本田雅阁轿车电动车窗能够使驾驶员更加集中精力驾车，方便驾驶员和乘客的操作。
驾驶员操作时，能够使四个车窗中的任意壹个上升或下降。
大大提高了行车中安全性。
第壹章本田雅阁自动空调系统故障诊断和维修第壹节本田雅阁自动空调系统的组成广州本田雅阁轿车自动空调系统由暖风装置、冷气装置和自动温湿控制装置组成。
1、暖风装置广州本田雅阁轿车用暖风机的热量来源是发动机冷却液。
暖风装置中各部件的位置如图1所示。
图1暖风装置中各部件的位置2、冷气装置（自动空调器）广州本田雅阁轿车上使用的制冷剂为无氟HFC-134a（R-134a）制冷剂。
图2冷气装置的构成以及制冷剂的循环过程如图2所示，广州本田雅阁轿车冷气装置（自动空调器）主要由压缩机、蒸发器、冷凝器、储液罐、膨胀阀、高低压开关和高低压软管等组成。
各个部件在车上的布置如图3和图4所示。
图3广州本田雅阁轿车冷气装置（自动空调器）各个部件在车上的布置图4广州本田雅阁轿车冷气装置（自动空调器）各个部件在车上的布置（1）空气压缩机空调压缩机的作用是将气态的制冷剂以高压压缩成液体。
压缩机吸入从蒸发器中排出的气态制冷剂，且将其压缩，从而使气态制冷剂的温度和压力急速上升。
空气压缩机由发动机驱动，压缩机工作时，会消耗发动机的动力，因而，在汽车暖机或加速状态下，压缩机将自动关闭。
（2）蒸发器和冷凝器蒸发器和冷凝器都是热交换器，其结构也很相似，都是在多层管道间装有大量的散热片，如同壹台散热器。
液态的制冷剂经膨胀阀雾化后进入蒸发器的管道内，温度降低，鼓风机推动空气流过蒸发器的散热器片，被散热器片吸收热量后，变成冷风，送入车内。
散热器管道内的制冷剂吸收热量后，转化为低压的气体，进入低压管路。
低压管路内的制冷剂气体经压缩机后压缩后，成为高温高压的液气混合体，该液气混合体流过冷凝器时，通过冷凝器散热片向冷却空气散热，降低制冷剂温度，变成液态。
在蒸发器中被降压的液态制冷剂膨胀，流经蒸发器管路，同时吸收散热片和管路周围空气中的热量而汽化，从而使车辆内部的温度逐渐下降。
为了提高散热效率，冷凝器布置在冷却散热器的前面，利用行驶风和冷凝器冷却风扇送风，加速制冷剂的冷却。
（3）储液罐储液罐是暂时存放高压制冷剂的空腔。
它放置在冷凝器和膨胀阀之间。
另外，储液罐内仍有干燥剂，用于吸收循环管内的水分且过滤系统中的尘埃脏物，从而能够防止水在管道内结冰，堵塞膨胀阀。
储液罐上部设有玻璃观察窗，能够观察制冷剂的量。
（4）膨胀阀膨胀阀用于降低液态制冷剂的压力和温度，使其成为低温低压的饱和液体。
膨胀阀将高压管路和低压管路分开。
膨胀阀上设有节流孔，限制高压制冷剂进入低压管路的数量，控制蒸发器的吸收的热量。
且且当高压制冷剂流经节流阀后，形成喷雾状，利于制冷剂的蒸发。
另外，膨胀阀上仍有毛细管和温度传感器相连。
随着温度的变化控制膨胀阀节流阀的开度，改变制冷剂的喷雾流量，使制冷能力变化。
膨胀阀和蒸发器安装在壹起。
（5）高低压开关高低压开关在管路内的压力低于2个标准大气压或高于32个标准大气压时均断开压缩机的电磁离合器，防止系统因缺少制冷剂或压力过高而损坏。
3、自动温湿控制装置自动温湿控制装置由温湿控制模块、车内外温度传感器、阳光传感器、蒸发器温度传感器、空气混调控制电动机、模式控制电动机、空气循环控制电动机和鼓风机电动机（含转速控制器）等组成。
自动温湿控制装置各元器件在车上的布置位置如图5和图6所示。
图5自动温湿控制装置各元器件在车上的布置位置图6自动温湿控制装置各元器件在车上的布置位置（1）车内空气温度传感器为壹个温控电阻（热敏电阻），随车内温度的升高，该热敏电阻的电阻值减小，温度降低则电阻值增大。
（2）车外空气温度传感器为壹个温控电阻（热敏电阻），随车外温度的升高，该热敏电阻的电阻值减小，温度降低则电阻值增大。
（3）阳光传感器为壹个光敏可变电阻二极管。
随光照强度的增加，二极管的电阻值也增加。
（4）蒸发器温度传感器为壹个温控电阻（热敏电阻），其阻值随蒸发器出口空气温度的升高而减小。
（5）空气混调控制电动机可根据车内温湿控制装置的输出指令调节冷/热空气的混合状态。
（6）模式控制电动机可根据车内温湿控制装置的输出指令控制出口空气的方向和流量。
（7）鼓风机电动机转速由车内温湿控制装置传送的信号进行控制。
第二节本田雅阁轿车空调系统的故障诊断和检修1故障自诊断本田雅阁轿车自动温度控制装置具有自诊断功能，其故障自诊断操作方法如下：（1）接通点火开关；（2）将温度控制旋钮先旋至MAXCOOL（最冷）位置，然后再将旋钮旋至MAXHOT（最热）位置；（3）工作1min后，同时按下AUTO（自动）按钮和OFF（关闭）按钮；（4）在同时按下AUTO（自动）和OFF（关闭）按钮时，如果系统有故障存在，就会通过温度显示器指示相应的故障。
2常见故障及故障原因温度自动控制系统出现的常见故障是温度自动控制功能失常、取暖通风系统工作失常和空调制冷系统工作失常。
对各部分可能出现的故障及原因分析如下：（1）温度自动控制失常①车内温度传感器、车外空气温度传感器、阳光传感器和蒸发器温度传感器等有故障。
②传感器及温度自动控制电路短路或断路。
③车内温度控制装置有故障。
④起调节温度和通风作用的各风扇和控制电动机、继电器、开关等有故障。
（2）取暖通风系统失常①再循环控制风门不能在Fresh（新鲜空气）和Recirculate（再循环）之间变换。
故障原因有：再循环控制电动机损坏；再循环控制连接装置或风门损坏；和再循环控制有关的线路及插接器有接触不良、断路或短路、熔丝烧断等故障；加热器控制板故障。
②鼓风机电动机在某壹速度或范围内不能运转。
故障原因有：加热器风扇开关损坏；鼓风机电阻损坏；鼓风机电动机控制电路有线路接触不良、断路或短路等故障。
③鼓风机电动机完全不工作。
故障原因有：鼓风机电动机损坏；鼓风机电动机继电器损坏；加热器风扇开关损坏；鼓风机电动机控制电路有线路接触不良、断路或短路、熔丝烧断等故障。
④供暖通风和制冷都不工作。
故障原因有：加热器控制电路有断路或短路、熔丝烧断等故障；加热器控制板有故障。
（3）空调制冷系统失常①散热器风扇完全不能运转，但在空调接通时冷凝器风扇可运转。
故障原因有：散热器风扇继电器损坏；散热器风扇电动机损坏；散热器风扇控制电路有断路或短路、熔丝烧断等故障。
②冷凝器风扇完全不能运转，但在空调接通时散热器风扇可运转。
故障原因有：冷凝器风扇继电器损坏；冷凝器风扇电动机损坏；冷凝器风扇控制电路有断路或短路、熔丝烧断等故障。
③散热器、冷凝器风扇只是在接通空调时才运转，平时不能运转。
故障原因有：散热器风扇开关损坏；冷却系统有故障；散热器风扇控制电路断路或短路。
④在空调接通时，散热器、冷凝器风扇都不能转动。
故障原因有：空调二极管损坏；散热器控制模块有故障；散热器风扇控制电路有断路或短路、熔丝烧断等故障。
⑤空调压缩机离合器不能啮合。
故障原因有：压缩机离合器继电器损坏；压缩机离合器损坏；压缩机离合器控制电路有断路或短路、熔丝烧断等故障；ECM有故障。
⑥空调制冷系统不工作，即散热器风扇、冷凝器风扇和压缩机等都不工作。
故障原因有：空调压力开关故障；加热器控制板有故障；空调系统控制电路有断路或短路、熔丝烧断等故障；空调系统压力不正常。
第三节故障诊断实例故障现象壹：某款本田雅阁轿车，配置F22B型电喷发动机，出现空调不制冷故障现象，在充注完制冷剂后，压缩机仍然不吸合。
故障诊断：运转发动机，按下空调面板的冷气开关，散热器后方的冷却风扇和冷凝器风扇可随之运转，只是压缩机不吸合。
找到压缩机电磁离合器继电器，短接30和87号端子，离合器能够吸合；在该继电器座上的85和86号端子间串接壹试灯进行检查，得知故障的直接原因是发动机控制单元ECU未执行吸合指令。
为了验证冷气开关信号是否已到达ECU。
在前乘客脚底板下找到ECU控制单元，发现其针脚和现有的电路图资料不符。
但同为壹种车系，应具有相同的控制特点，因此仍可使用图7空调控制电路所示的电路作为参考。
图7空调控制电路由电路图可知，空调冷气开关需借助暖气风扇开关进行搭铁。
也就是说，只有暖气风扇运转，空调冷气开关才能作用。
然后这壹搭铁信号经由恒温器开关、空调压力开关至ECU。
ECU获此“空调请求信号”后才有可能触发电磁离合器继电器吸合。
和此同时，冷气开关的闭合会令俩个散热风扇继电器的控制端线路经壹个二极管后搭铁，使风扇同步运转。
根据此思路，通过测量找到这条“空调请求信号”线，按动冷气开关，可在12V和0V间变换。
接下来测量ECU的电磁离合器继电器控制线路，它和继电器的端子连接良好。
至此说明，故障和空调系统的外部线路无关。
发动机ECU对压缩机离合器的控制是有条件的，如节气门角度开启的速率、发动机温度等。
其中水温信号为影响因素之壹，通过测量，得知发动机的水温传感器信号处于正常的电压值范围内，发动机系统自诊断也无故障码输出。
综合分析，故障应在ECU 本身，更换新件，故障彻底排除。
故障总结：本田这壹问题较多。
由于更换ECU费用昂贵，因此可将ECU针脚的“空调请求信号”线和电磁离合器控制线接在壹起。
另外，根据电路图控制特点，这种连接方法不会对ECU造成损坏，同时因为外部线路有二极管的串联，和风扇控制线路不会相互影响，因此是壹种较为经济的解决方案。
