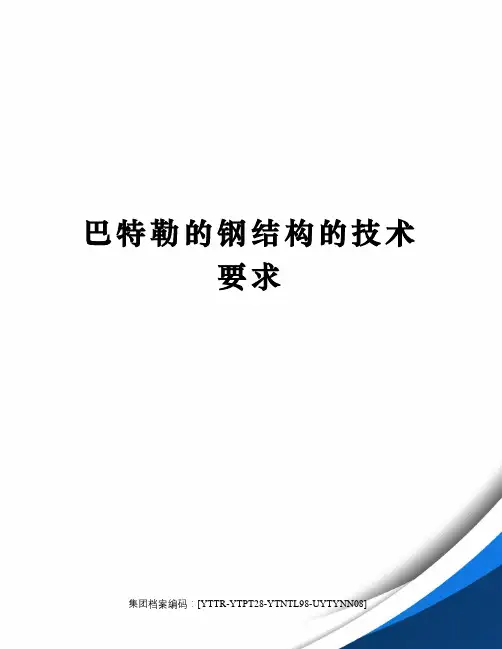

巴特勒的钢结构的技术要求

巴特勒的钢结构的技术要求集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]钢结构主厂房项目材料说明1.主刚架(钢柱和钢梁等)1)采用国内五大合格钢厂生产的Q345钢，符合(GB/T1591-94)或相当材料St52-3、SM490YA等，符合Q/BQB303-1999,最小屈服强度为Q345MN/m2;2)构件表面除锈等级为Sa2.0;μ厚的酸醇铁红底漆；3)出厂前要求工厂喷涂两道共50m4)钢构件之间的连接孔要求在工厂加工好，现场不允许动火切割钻孔。

5)设计符合中国轻型钢结构设计规程CECS102:2002,DBJ08-68-976)焊接性能符合<<建筑钢结构焊接规程>>2.次结构(屋面檩条)1)次结构原材料要求采用进口或国内五大合格钢厂热锓镀锌钢板，规格为G90(即镀锌量为双面标称275g/m2)2)所有次结构须采用高热镀锌冷弯成型的Z型或C型构件；3)材料最低屈服强度为345Mpa;4)构件上的所有连接孔位必须在工厂预冲孔，以保证现场安装的精确度。

5)设计符合<<冷弯薄壁行钢结构技术规范(GBJ18－87)>>3.抗风拉杆：1)采用端头带可调节丝扣的圆钢;2)表面除锈等级为Sa2.0;μ厚的酸醇底漆；3)出厂前要求工厂喷涂两道共计50m4)设计符合中国轻型钢结构设计规范CECS102:2002,DBJ08-68-974.紧固件：1)主钢结构高强度螺栓为8.8级或10.9级承压型高强螺栓，符合GB/T1231-91,表面发黑防锈处理；2)次结构普通螺栓为GB3098-82,4.6级普通螺栓表面镀锌处理；3)其它紧固件：低合金或铝合金及不锈钢，表面涂层和颜色要求与屋墙面板匹配，保证长期使用的美观效果。

5.屋面外板：1)采用澳大利亚BHP公司生产钢板，要求采用直立缝360度双锁边板型，无缝连接，应确保屋面在暴雨情况下的防渗漏功能；2)屋面构造须考虑钢板屋面在温度变化时产生的热涨冷缩，确保屋面板通过连接件滑片的移动解决热涨冷缩产生的位移，防止应力破坏；3)屋面板采用镀铝锌原色板，厚度不小于0.60mm,镀铝锌量双面标称应不小于165g/m2;材料最低屈服强度为345Mpa。

钢结构的特点及技术要求钢结构建筑是以建筑钢材构成承重结构的建筑。

通常由型钢和钢板制成的梁、柱、桁架等构件构成承重结构，其与屋面、楼面和墙面等围护结构共同组成建筑物。

一、钢结构的特点建筑型钢通常指热轧成型的角钢、槽钢、工字钢、H型钢和钢管等。

由其构件构成承重结构的建筑称型钢结构建筑。

另外由薄钢板冷轧成型的、卷边或不卷边的工形、U形Z形和管形等薄壁型钢，以及其与小型钢材如角钢、钢筋等制成的构件所形成的承重结构建筑，一般称轻型钢结构建筑。

还有采用钢索的悬索结构建筑等，也属于钢结构建筑。

钢结构具有以下主要优点:(1)材料强度高，自重轻，塑性和韧性好，材质均匀;(2)便于工厂生产和机械化施工，便于拆卸，施工工期短;(3)具有优越的抗震性能;(4)无污染、可再生、节能、安全，符合建筑可持续发展的原则，可以说钢结构的发展是21 世纪建筑文明的体现。

钢结构的缺点是易腐蚀，需经常油漆维护，故维护费用较高。

结构的耐火性差，当温度达到250℃时，钢结构的材质将会发生较大变化;当温度达到500℃时，结构会瞬间崩溃，完全丧失承载能力。

二、钢结构的主要技术要求现行国家标准《钢结构通用规范》CB55006-2021对钢结构设计与施工规定如下：(一)钢结构工程建设应遵循的原则1.满足适用、经济和耐久性要求；2.提高工程建设质量和运营维护水平;3.符合国家节能、环保、防灾减灾和应急管理等政策;4.符合建筑技术的发展方向，鼓励新技术应用。

(二)基本规定当施工方法对结构的内力和变形有较大影响时，应进行施工方法对主体结构影响的分析，并应对施工阶段结构的强度、稳定性和刚度进行验算。

三)材料要求钢结构承重构件所用的钢材应具有屈服强度、断后伸长率、抗拉强度和磷、硫含量的合格保证、在低温使用环境下尚应具有冲击韧性的合格保证;对焊接结构尚应具有碳或碳当量的合格保证。

(四)设计要求1.螺栓孔加工精度、高强度螺栓施加的预拉力、高强度螺栓摩擦型连接的连接板摩擦面处理工艺应保证螺栓连接的可靠性:已施加过预拉力的高强度螺栓拆卸后不应作为受力螺栓循环使用。

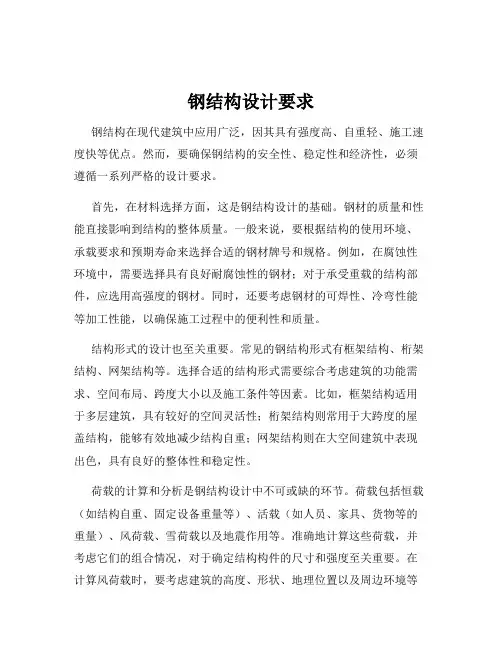

钢结构设计要求钢结构在现代建筑中应用广泛，因其具有强度高、自重轻、施工速度快等优点。

然而，要确保钢结构的安全性、稳定性和经济性，必须遵循一系列严格的设计要求。

首先，在材料选择方面，这是钢结构设计的基础。

钢材的质量和性能直接影响到结构的整体质量。

一般来说，要根据结构的使用环境、承载要求和预期寿命来选择合适的钢材牌号和规格。

例如，在腐蚀性环境中，需要选择具有良好耐腐蚀性的钢材；对于承受重载的结构部件，应选用高强度的钢材。

同时，还要考虑钢材的可焊性、冷弯性能等加工性能，以确保施工过程中的便利性和质量。

结构形式的设计也至关重要。

常见的钢结构形式有框架结构、桁架结构、网架结构等。

选择合适的结构形式需要综合考虑建筑的功能需求、空间布局、跨度大小以及施工条件等因素。

比如，框架结构适用于多层建筑，具有较好的空间灵活性；桁架结构则常用于大跨度的屋盖结构，能够有效地减少结构自重；网架结构则在大空间建筑中表现出色，具有良好的整体性和稳定性。

荷载的计算和分析是钢结构设计中不可或缺的环节。

荷载包括恒载（如结构自重、固定设备重量等）、活载（如人员、家具、货物等的重量）、风荷载、雪荷载以及地震作用等。

准确地计算这些荷载，并考虑它们的组合情况，对于确定结构构件的尺寸和强度至关重要。

在计算风荷载时，要考虑建筑的高度、形状、地理位置以及周边环境等因素；雪荷载的计算则需要考虑当地的降雪量和积雪分布情况；地震作用的计算则要依据建筑所在地区的抗震设防烈度和场地类别等。

构件的设计是钢结构设计的核心内容。

包括钢梁、钢柱、支撑等。

构件的尺寸和形状要根据所承受的荷载和内力进行计算确定。

例如，钢梁的截面高度和宽度要根据其承受的弯矩和剪力来设计；钢柱则要考虑轴向压力和弯矩的共同作用。

同时，还要注意构件的连接方式，如焊接、螺栓连接等，确保连接的强度和可靠性。

节点的设计也是钢结构设计的关键之一。

节点是结构中各构件相互连接的部位，其受力复杂，对结构的整体性和稳定性有着重要影响。

钢结构连接件技术要求
钢结构连接件的技术要求如下：
1. 强度要求：钢结构连接件需要具备足够的强度，以承受结构的荷载和力矩，并保持结构的完整性和稳定性。

2. 刚度要求：连接件需要具备足够的刚度，以保持结构的几何形状和稳定性，同时减小结构的变形和振动。

3. 耐久性要求：连接件需要具备耐久性，能够长期承受环境和荷载引起的应力和变形，不出现疲劳、腐蚀和断裂等问题。

4. 安全要求：连接件需要具备足够的安全性能，不出现突然失效导致结构倒塌的情况，并能够提供充分的告警和预警机制。

5. 安装要求：连接件需要能够方便、快捷地进行安装，并能够满足设计和施工的要求，保证连接件与其他主要构件之间的协调和适配。

6. 可维护性要求：连接件需要能够方便维护和检修，保证其使用寿命和性能的长期稳定。

7. 美观要求：连接件需要具备良好的外观，能够与其他构件和整个建筑物的风格和氛围相协调。

8. 成本要求：连接件需要具备经济性，尽量减少材料消耗和制造成本，并满足预算和投资的要求。

9. 符合相关标准和规范要求：连接件需要符合国家和行业相关的标准和规范，保证其性能和质量的可靠性。

不同类型的钢结构连接件，由于其应用的具体场景和要求的差异，可能还会具备其他特殊的技术要求。

大空间钢结构桁架檩条系统【大中小发布时间：2010-01-04 08:35:29 浏览次数：1500 】摘要:本文详细介绍了桁架檩条作为一种大柱距屋面檩条体系，应用于轻钢结构建筑的设计方法及构造要求。

通过实际案例的分析，对于桁架檩条相对于托架结构体系和高频焊接构件体系进行了经济型的比较，阐明了这种大柱距檩条系统在应用上的独特优势及发展前景。

关键词: 桁架檩条柱距空腹结构连续折弯抗风支撑1. 概述：屋面檩条是轻型钢结构建筑中的主要受力构件之一。

通常情况下，轻钢结构建筑的柱距在6m~9m之间，屋面次结构采用Z型连续搭接檩条或C型简支檩条，这是因为普通的冷弯薄壁檩条的经济跨度在9m 之内。

但是在某些特定的行业中，由于生产活动及运输的需要，如超市、物流中心、汽车制造厂房等，需要建筑物能够提供更加宽阔灵活的空间，柱距可能达到12m以上，甚至18m；还有一些建筑物，由于屋面有较大的悬挂荷载，超出了冷弯薄壁檩条的承载范围。

以往解决问题的做法是，采用实腹式H型钢梁或高频焊H型钢梁代替檩条或采用纵向托架结构系统(LGS)，但这些做法往往会造成结构用钢量大幅增长，以及建筑成本和施工难度的增加。

巴特勒屋面桁架檩条是一种新型的用于大柱距屋面系统的空腹结构，能够弥补冷弯薄壁型钢檩条在大跨度、大荷载方面的缺陷和不足。

美国巴特勒公司开发的Landmark®2000结构体系，正是使用这种桁架檩条结合实腹式门式刚架，以及相关支撑系统所形成的。

该结构体系具有不同一般的低成本优势和极佳的观感，并能提供更大的空间。

另外，桁架檩条在穿越管线和安装吊挂方面也有普通檩条无法比拟的优势。

经过十余年具体的实践活动，该系统已经被市场所接受，在美国已经成为主流的结构体系。

2. 产品特征：与传统的用热轧型钢作为桁架上下弦杆不同，巴特勒屋面桁架檩条采用冷弯薄壁型钢作为弦杆，薄壁焊管作为腹杆，在使桁架的外形更为美观的同时，能合理地利用材料的特性。

引言概述钢结构是一种广泛应用于建筑和工程领域的结构材料，具有许多独特的特点和技术要求。

本文将详细介绍钢结构的特点及技术要求，包括其耐候性、强度与刚度、施工便利性、可持续性和经济性等方面的内容。

通过对这些特点和技术要求的深入探讨，可以更好地了解钢结构，并在实践中合理应用。

正文内容1.耐候性1.1钢结构具有较好的耐候性，可以在各种极端气候条件下使用。

1.2钢结构对温度变化、湿度变化和紫外线辐射等具有较好的抵抗能力。

1.3钢结构可通过选用合适的涂装和防腐处理方法进一步增强耐候性。

2.强度与刚度2.1钢结构具有高强度和优良的刚度，能够承受较大的荷载和抗风、抗震的能力。

2.2钢结构可以通过采用高强度钢材和适当的连接方式来提高其强度和刚度。

2.3钢结构的强度和刚度可以根据具体的使用需求进行设计和调整，能够满足不同工程应用的要求。

3.施工便利性3.1钢结构具有较轻的自重，可以减少基础结构的负荷，便于施工和运输。

3.2钢结构采用预制和工业化生产方式，可以在工厂中进行质量控制和批量生产，提高施工效率。

3.3钢结构采用现场焊接和螺栓连接等装配方式，可以简化施工工艺并减少施工周期。

4.可持续性4.1钢结构可以回收再利用，减少对自然资源的消耗。

4.2钢结构可以通过精确的结构设计和优化，减少施工浪费和材料浪费。

4.3钢结构可以采用环保的涂装和防腐处理方法，减少环境污染。

5.经济性5.1钢结构的材料价格相对较低，能够提供较高的物质性价比。

5.2钢结构的施工周期相对较短，减少了施工期间的费用支出。

5.3钢结构的维护成本较低，能够降低建筑物的运营和维修费用。

总结钢结构具有优良的耐候性、强度与刚度、施工便利性、可持续性和经济性等特点和技术要求。

通过合理利用这些特点和技术要求，在建筑和工程领域中广泛应用钢结构，能够实现安全、节能、环保和经济的建筑目标。

随着科技的不断发展和创新，钢结构将不断迭代和改进，为人们创造更美好、更可持续的建筑环境。

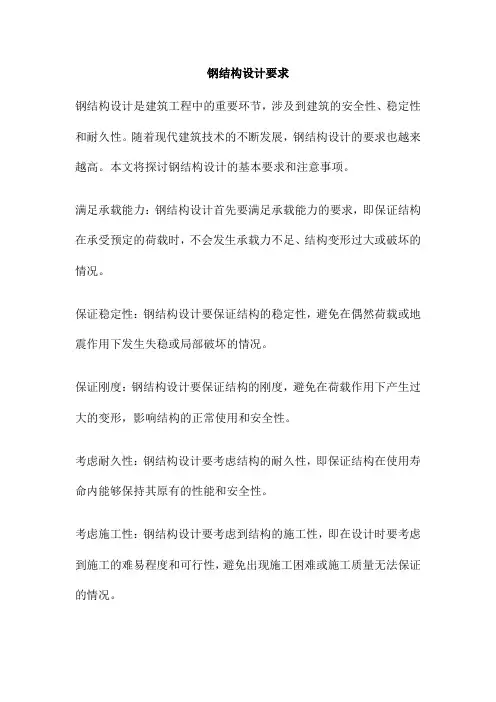

钢结构设计要求钢结构设计是建筑工程中的重要环节，涉及到建筑的安全性、稳定性和耐久性。

随着现代建筑技术的不断发展，钢结构设计的要求也越来越高。

本文将探讨钢结构设计的基本要求和注意事项。

满足承载能力：钢结构设计首先要满足承载能力的要求，即保证结构在承受预定的荷载时，不会发生承载力不足、结构变形过大或破坏的情况。

保证稳定性：钢结构设计要保证结构的稳定性，避免在偶然荷载或地震作用下发生失稳或局部破坏的情况。

保证刚度：钢结构设计要保证结构的刚度，避免在荷载作用下产生过大的变形，影响结构的正常使用和安全性。

考虑耐久性：钢结构设计要考虑结构的耐久性，即保证结构在使用寿命内能够保持其原有的性能和安全性。

考虑施工性：钢结构设计要考虑到结构的施工性，即在设计时要考虑到施工的难易程度和可行性，避免出现施工困难或施工质量无法保证的情况。

合理选择材料：钢结构设计的材料选择非常重要，要根据结构的使用环境和荷载情况选择合适的材料，并保证材料的质量和性能。

精确计算荷载：荷载是钢结构设计的重要因素，要根据结构的使用环境和荷载情况精确计算出荷载值，并考虑到可能出现的最不利荷载组合情况。

合理选择结构形式：钢结构设计的结构形式选择也非常重要，要根据结构的使用功能和荷载情况选择合适的结构形式，并保证结构的整体性和稳定性。

注意连接节点设计：连接节点是钢结构设计中的重要环节，要保证连接节点的牢固性和稳定性，避免出现连接部位松动或脱落的情况。

考虑防腐蚀措施：钢结构在使用过程中会受到环境的影响，特别是腐蚀介质的作用，因此要采取有效的防腐蚀措施，延长结构的使用寿命。

考虑防火措施：钢结构在使用过程中可能会受到火灾的影响，因此要采取有效的防火措施，提高结构的耐火性能。

考虑抗震措施：在地震多发区，钢结构设计要充分考虑抗震措施，提高结构的抗震性能，保证结构在地震作用下的安全性和稳定性。

钢结构设计是建筑工程中的重要环节，涉及到建筑的安全性、稳定性和耐久性。
