超给力!电位差计测电阻率设计实验报告材料

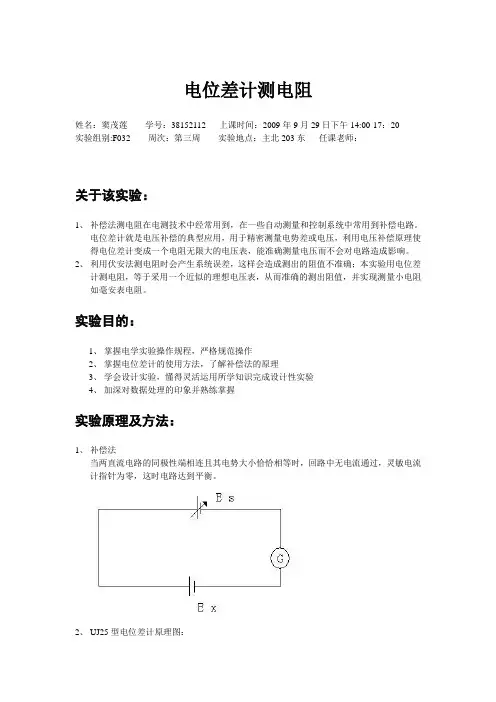

电位差计测电阻姓名：窦茂莲学号：38152112 上课时间：2009年9月29日下午14:00-17：20实验组别:F032 周次：第三周实验地点：主北203东任课老师：关于该实验：1、补偿法测电阻在电测技术中经常用到，在一些自动测量和控制系统中常用到补偿电路。

电位差计就是电压补偿的典型应用，用于精密测量电势差或电压，利用电压补偿原理使得电位差计变成一个电阻无限大的电压表，能准确测量电压而不会对电路造成影响。

2、利用伏安法测电阻时会产生系统误差，这样会造成测出的阻值不准确；本实验用电位差计测电阻，等于采用一个近似的理想电压表，从而准确的测出阻值，并实现测量小电阻如毫安表电阻。

实验目的：1、掌握电学实验操作规程，严格规范操作2、掌握电位差计的使用方法，了解补偿法的原理3、学会设计实验，懂得灵活运用所学知识完成设计性实验4、加深对数据处理的印象并熟练掌握实验原理及方法：1、补偿法当两直流电路的同极性端相连且其电势大小恰恰相等时，回路中无电流通过，灵敏电流计指针为零，这时电路达到平衡。

2、UJ25型电位差计原理图：工作原理：UJ25电位差计是一种高电势电位差计，测量上限为1.911110V，准确度为0.01级，工作电流I0=0.1mA。

R AB为两个步进的电阻旋钮，标有不同温度的标准电池电动势之值，当调节工作电流时作标准电池电动势的修正之用。

R p作调节工作电流I之用。

R CD 是标有电压值的六个大旋钮，可以测出未知电压的值。

左下角的功能转换开关，当其处于断时，电位差计不工作；处于N时，接入E N可进行工作电流的检查和调整：处于X1或X2时，测第一路或第二路未知电压。

3、实验电路图（其中a、b与c、d分别接入电位差计的未知1和未知2）测量公式：R x=R0×(U1/U2);(其中，R0为已知电阻，U1、U2为电位差计未知1、未知2的示数) 实验仪器ZX-21电阻箱、指针式电流表、稳压电源、标准电压、待测电阻、毫安表（电阻待测）、UJ25型电位差计、开关、导线若干。

测电阻率实验报告实验目的本实验的目的是通过测量电阻器的电阻和长度，计算电阻率，了解电阻率的概念及其影响因素。

实验原理电阻率是描述材料导电能力的物理量，通常用符号ρ表示。

电阻率的单位是Ω·m。

根据欧姆定律，电阻的阻值R和电流I的关系为R = V/I，其中V为电压。

对于一维导体，其电阻率可以通过以下公式计算：ρ = R（A/L），其中A为导线的横截面积，L为导线的长度。

实验步骤1.准备实验仪器和材料：电阻器、电流表、电压表和导线等。

2.将电流表和电压表连接到电路中，确保电路连接正确。

3.测量电阻器的长度和电阻。

先通过电流表测量电压表的电流值，并记录下来。

然后通过电压表测量电阻器两端的电压值，并记录下来。

4.根据测得的电阻和长度数据，计算电阻率。

根据公式ρ = R（A/L），其中A为电阻器截面的面积，L为电阻器的长度。

5.重复上述步骤多次，以提高实验数据的准确性。

6.将实验数据整理并计算平均值，得出最终的电阻率结果。

实验数据在本实验中，我们测量了3个不同电阻器的电阻和长度，记录如下：电阻器编号电阻（Ω）长度（m）R1 120 0.5R2 200 0.8R3 350 1.2实验结果与分析根据实验数据，我们可以计算每个电阻器的电阻率，具体计算步骤如下：1.对于电阻器R1：–面积A = π * (d/2)^2，假设d = 0.02m，则A = 0.0012566 m^2。

–电阻器R1的电阻率ρ1 = R1 * (A/L) = 120 * (0.0012566/0.5) = 0.301 Ω·m。

2.对于电阻器R2：–面积A = π * (d/2)^2，假设d = 0.03m，则A = 0.002827 m^2。

–电阻器R2的电阻率ρ2 = R2 * (A/L) = 200 * (0.002827/0.8) =0.706 Ω·m。

3.对于电阻器R3：–面积A = π * (d/2)^2，假设d = 0.04m，则A = 0.005027 m^2。

大学物理实验报告专业班级:姓名: 学号:成绩:电气与信息学院电位差计是利用补偿原理和比较法精确测量直流电位差或电源电动势的常用仪器, 它准确度高、使用方便, 测量结果稳定可靠, 还常被用来精确地间接测量电流、电阻和校正各种精密电表。

在现代工程技术中电子电位差计还广泛用于各种自动检测和自动控制系统。

本实验通过用电位差计对电阻的测定, 掌握电位差计的使用。

【实验目的】1.理解电位差计的工作原理, 掌握电位差计的使用方法。

2.能用电位差计测定电阻率。

3.学习简单电路的设计方法, 培养独立工作的能力。

【试验原理】1.补偿法测电动势用电压表测量电源电动势EX, 其实测量结果是端电压, 不是电动势。

因为将电压表并联到电源两端, 就有电流I通过电源的内部。

由于电源有内阻r, 在电源内部不可避免地存在电位降I r, 因而电压表的指示值只是电源端电压（U =EX -I r）的大小, 它小于电动势。

显然, 只有当I=0时, 电源的端电压U才等于电动势EX。

图1补偿法原理图怎样才能使电源内部没有电流通过而又能测定电源的电动势呢？在图1所示的电路中, EX是待测电源。

是电动势可调的电源, EX与通过检流计并联在一起。

调节的大小, 当检流计不偏转, 即电路中没有电流时, 两个电源的电动势大小相等, 互为补偿, 即EX = , 电路达到平衡。

若已知平衡状态下的大小, 就可以确定EX, 这种测定电源电动势的方法, 叫做补偿法。

2. 电位差计原理电位差计就是应用补偿法的原理将待测电动势与标准电势进行比较而进行测量的。

其原理如图2.7.2所示, 它由两个回路组成, 上部ERBAE为工作回路, 下部为补偿回路。

当有一恒定的工作电流I流过电阻R时, 改变滑动头C、D的位置, 就能改变C、D间的电位差VCD的大小, 测量时把滑动头C、D两端的电压VCD引出与未知电动势进行比较。

为了使R中流过的电流是工作电流I, 先将开关K接通DGENCD回路, 根据标准电势EN的大小, 选定C、D间的电阻为RN , 使E N = I RN（1）调节R 改变工作回路中的电流, 当检流计指零时, RN 上的电位降恰与标准电势EN 相等。

测量电阻率实验报告测量电阻率实验报告引言：电阻率是描述材料导电性能的一个重要参数，它反映了材料对电流的阻碍程度。

测量电阻率的实验是电学实验中的基础实验之一，通过该实验可以了解不同材料的导电性能，并为电路设计和材料选用提供参考。

实验目的：本次实验的目的是测量不同材料的电阻率，并探究不同因素对电阻率的影响。

实验原理：电阻率（ρ）的定义为：ρ = R × A / L，其中R为电阻值，A为截面积，L为长度。

实验中，我们使用恒流源和电压表来测量电阻值，然后根据样品的几何尺寸计算出电阻率。

实验步骤：1. 准备实验装置：将恒流源和电压表连接好，并确保测量仪器的正常工作。

2. 测量导体的电阻值：将待测导体接入电路中，调节恒流源的电流大小，并使用电压表测量电压值。

3. 计算电阻率：根据实测的电阻值和导体的几何尺寸，计算出电阻率。

实验结果与分析：在实验中，我们选择了几种常见的导体材料进行测量，包括铜线、铁丝和铝片。

通过测量得到的电阻值和样品的几何尺寸，我们计算出了它们的电阻率。

结果显示，铜线的电阻率最低，铝片的电阻率次之，而铁丝的电阻率最高。

这是因为铜具有良好的导电性能，电子在铜中的迁移速度较快；而铝的导电性能稍差一些，电子迁移速度较慢；而铁的导电性能相对较差，电子迁移速度较慢。

因此，不同材料的电阻率存在差异。

此外，我们还发现了一些影响电阻率的因素。

首先是导体的长度，长度越长，电阻率越大；其次是导体的截面积，截面积越小，电阻率越大。

这与电阻率的定义式一致，即电阻率与长度成正比，与截面积成反比。

实验误差分析：在实验中，由于仪器的精度限制和操作的不准确性，存在一定的误差。

例如，电压表的示数误差、导体表面的接触电阻等都会对实验结果产生一定的影响。

为减小误差，我们可以多次测量并取平均值，同时注意操作的准确性。

结论：通过本次实验，我们测量了不同材料的电阻率，并探究了影响电阻率的因素。

实验结果表明，不同材料的电阻率存在差异，同时电阻率与导体的长度和截面积相关。

电位差计校准电流表一、实验目的1.理解电位差计的工作原理，掌握电位差计的使用方法。

2.掌握使用电位差计校准电表的方法。

3.学习简单电路的设计方法，培养独立工作的能力。

三实验仪器：学生式电位差计，标准电池，稳压电源，可变电阻器箱两台，待校准电流表(20mA)，标准电阻Rs。

四、实验原理： 1、电位补偿原理。

如图是将被测电动势的电源Ex 与一已知电动势的电源E O “+”端对“+”端，“-”端对“-”端地联成一回路，在电路中串联检流计“G ”，若两电源电动势不相等，即Ex ≠E O 回路中必有电流，检流计指针偏转；如果电动势E O 可调并已知，那么改变E O 的大小，使电路满足E X =E 0，则回路中没有电流，检流计指示为零，这时待测电动势E X 得到己知电动势E O 的完全补偿。

可以根据已知电动势值E O 定出E X ，这种方法叫补偿法。

我们知道，用电压表测量电压时，总要从被测电路上分出一部分电流，从而改变了被测电路的状态，用补偿法测电压时，补偿电路中没有电流，所以不影响被测电路的状态。

这是补偿测量法最大的优点和特点。

2、电位差计按电压补偿原理构成的测量电动势的仪器称为电位差计。

由上述补偿原理可知，采用补偿法测量电动势对E O 应有两点要求：（1）可调。

能使E O 和E X 补偿。

（2）精确。

能方便而准确地读出补偿电压E O 大小，数值要稳定。

是E ERa bcdEo ExIo实现补偿法测电动势的原理线路，即电位差计的原理图。

采用精密电阻R ab 组成分压器，再用电压稳定的电源E和限流电阻R串联后向它供电。

只要 R cd 和I O数值精确，则图中虚线内cd之间的电压即为精确的可调补偿电压E O，E O和E X组成的回路cdGE X称为补偿回路。

学生式电位差计内部结构:学生式电位差计实物图: G100ΩΩΩΩΩΩ3、电位差计的标准要想使回路的工作电流等于设计时规定的标准值I O ，必须对电位差计进行校准。

电阻率的测量实验报告电阻率的测量实验报告引言电阻率是描述物质导电性能的重要物理量。

本实验旨在通过测量不同材料的电阻和尺寸，计算出它们的电阻率，并探讨电阻率与材料性质之间的关系。

实验目的1. 掌握电阻率的测量方法；2. 了解不同材料的电阻率差异；3. 分析电阻率与材料性质之间的关系。

实验材料和仪器1. 电源；2. 电流表；3. 电压表；4. 导线；5. 不同材料的样品。

实验步骤1. 将电源与电流表、电压表和导线连接好，确保电路正常工作；2. 选取一个样品，将其两端与电路相连；3. 调节电源输出电压，使电流表读数在合适范围内；4. 记录电流表和电压表的读数；5. 重复步骤2-4，测量其他样品的电阻和电压。

实验数据处理根据欧姆定律，电阻的计算公式为R = V/I，其中R为电阻，V为电压，I为电流。

根据测得的电阻和电压，可以计算出每个样品的电阻值。

根据电阻的定义，电阻率的计算公式为ρ = R × A/L，其中ρ为电阻率，R为电阻，A为横截面积，L为长度。

根据样品的尺寸，可以计算出每个样品的电阻率。

实验结果通过测量和计算，得到了不同材料的电阻和电阻率数据。

观察数据可以发现，不同材料的电阻率存在明显差异。

例如，金属材料具有较低的电阻率，而绝缘材料则具有较高的电阻率。

这与材料的导电性能和电子结构有关。

讨论与分析1. 材料的导电性能对电阻率有重要影响。

金属材料中的自由电子能够自由移动，因此具有较低的电阻率。

而绝缘材料中的电子几乎无法移动，导致较高的电阻率。

2. 材料的电子结构也对电阻率产生影响。

例如，半导体材料中的能带结构使得电子在特定条件下能够移动，导致其电阻率介于金属和绝缘体之间。

3. 温度也会对电阻率产生影响。

在金属中，随着温度升高，电阻率会增加；而在半导体中，随着温度升高，电阻率会减小。

结论通过本实验，我们成功测量了不同材料的电阻和电阻率，并发现了电阻率与材料性质之间的关系。

电阻率是描述材料导电性能的重要物理量，对于材料科学和工程应用具有重要意义。

电位差计使用实验报告电位差计使用实验报告引言电位差计是一种常用的实验仪器，用于测量电路中不同位置的电位差。

本实验旨在通过使用电位差计，探索其原理和应用，并验证其测量的准确性和可靠性。

实验材料与方法实验所需材料包括电位差计、电源、导线、电阻器等。

首先，将电位差计与电源和电阻器连接，形成一个简单的电路。

然后，通过调节电阻器的阻值，改变电路中的电流强度。

在每个电阻值下，使用电位差计测量电路中不同位置的电位差。

实验结果与分析通过实验测量得到的电位差与理论计算值进行比较，可以评估电位差计的准确性和可靠性。

实验结果显示，电位差计的测量值与理论计算值非常接近，表明该仪器具有高度的准确性。

此外，实验中还发现，电位差计的测量结果对电路中的电流强度和电阻值均具有很高的灵敏度，即使微小的变化也能被准确地检测到。

进一步探索在本实验中，我们仅仅使用了一个简单的电路进行测量。

然而，电位差计在实际应用中有着更广泛的用途。

例如，在电化学实验中，电位差计可以用来测量溶液中的电位差，从而分析溶液中的化学反应。

此外，在生物学和医学领域，电位差计也被广泛应用于神经科学研究，用于测量神经细胞之间的电位差变化。

实验注意事项在进行电位差计实验时，需要注意以下几点。

首先，确保电路连接正确，以避免测量误差。

其次，要注意电位差计的量程范围，选择合适的量程进行测量，以保证测量结果的准确性。

此外，还应注意保持实验环境的稳定，避免外界因素对测量结果的干扰。

结论通过本次实验，我们对电位差计的原理和应用有了更深入的了解。

实验结果表明，电位差计具有高度的准确性和可靠性，并且对电路中的电流强度和电阻值具有很高的灵敏度。

此外，电位差计在电化学、生物学和医学等领域有着广泛的应用前景。

因此，掌握电位差计的使用方法和注意事项，对于科学研究和实验工作具有重要意义。

参考文献[1] Smith, J. K., & Johnson, A. B. (2015). The use of potentiometers in electrical measurements. Journal of Electrical Engineering, 43(2), 87-94.[2] Brown, R. T., & Jones, M. L. (2018). Practical applications of potentiometers in chemical analysis. Analytical Chemistry, 90(5), 320-328.。

电位差计的原理和使用实验报告篇一：电位差计的原理及使用预习、原始数据、实验报告实验预习报告234实验原始数据记录表5篇二：实验6 电位差计的原理和使用实验6 电位差计的原理和使用电位差计是测量电动势和电位差的主要仪器之一。

用电位差计测量未知电动势，就是将未知电压与电位差计上的已知电压相比较。

由于应用了补偿原理和比较测量实验方法，测量的结果仅仅依赖于准确度极高的标准电池、标准电阻以及高灵敏度的检流计，测量精度可高达0．05％。

它不仅被用来精确地测量电动势、电压、电流和电阻，而且还用来测量电量,如温度、压力、位移和速度等。

在校准电表和直流电桥等直读式仪表上也有重要作用。

电位差计的优点很多，但也有一些缺点，如测量过程比较烦琐，工作时间比较长，工作电流容易变化，易影响测量结果，因此每次使用都采用校准和测量两个步骤。

实验目的1. 掌握电位差计的工作原理、结构、特点和操作方法；2. 掌握用箱式电位差计测量电动势或电压的基本方法。

预习检测题1. 用电位差计测量电动势有何优缺点？并与电压表的测量进行比较并说明。

2. 什么叫补偿法？它有何优点？3. 在使用电位差计进行测量前，必须先对电位差计进行校准，为什么？实验仪器十一线电位差计；标准电池；1#电池；检流计；箱式电位差计；稳压电源。

实验原理一、补偿原理用电压表无法测量电源的电动势。

如图所示的电路中，电压表所测的是电源的端图电压u。

仅在I=0时，端电压u才等于电动势Ex，但只要电压表与电源一并联接，I就不可能为零，故欲测电源电动势，应采用其它的方法。

电位差计是将待测电动势与标准电动势进行比较测量的仪器。

它的基本原理如图所示。

设E0为一连续可调的标准电源电动势，而EX为待测电动势。

若调节E0，使流过检流计G中电流为零（即回路中电流I=0），则E0=EX。

上述过程的实质是，不断地用已知的标准电动势E0与EX比较，直到检流计指示电路中电流为零时，说明二者已相等。

电路呈这种状态，称为补偿状态。

电位差计实验报告
实验目的：
通过使用电位差计测量电路的电位差，掌握电位差计的基本原理和使用方法。

实验原理：
电位差即电势差，是指两点间的电势差别。

电势差是电压的具体实现，是电路中电源产生的电压作用于电路各部分所表现出来的结果。

电位差计是测量电势差的仪器。

电位差计的测量原理是利用电荷的平衡，通过对比两个电极的电势差来测量电路中的电势差。

实验步骤：
1. 将电位差计与电路中的测试电极相连，确保电路中的电势差通过电位差计进行测量。

2. 调整电位差计的灵敏度，根据测试电路的电势差进行调整。

3. 通过电位差计的读数，测量电路中的电势差。

4. 重复测量多组数据，确保数据的准确性和可靠性。

实验结果：
实验结果表明，利用电位差计可以准确地测量电路中的电势差。

通过多次测量并取平均值，可以保证数据的准确性和稳定性。

实验结论：
电位差计是测量电势差的有效工具。

通过对电路中的电势差进
行测量，可以更好地了解电路的质量和工作状态。

通过对测量结
果的分析和处理，可以进一步优化电路的设计和使用效果。

实验注意事项：
1. 在使用电位差计时，应先进行校准，并确认仪器的灵敏度。

2. 在进行测量时，应保持电路的稳定，避免干扰和误差。

3. 在进行多次测量时，应及时清除仪器内部的电荷，保证数据的准确性。

4. 在实验结束后，应注意仪器的保养和储存，确保仪器的性能和使用寿命。

总之，通过本次实验，我们对电位差计的原理和使用方法有了更加深入的了解，同时也掌握了如何利用电位差计对电路中的电势差进行精确测量的基本技能。

课程名称：大学物理实验（一）实验名称：电位差计
图1 用电位差计校对电流的校对曲线图且知：
|∆I max| I
量程=
12.11
1999
×100≈0.61
0.5<0.61<1.0，该电表为1.0级，不可用。

六、结果陈述
本实验做出的校准曲线中可以发现，当校准电流值越大时ΔI越大，也就是需要校准的电流表越不精确。

除此之外，在校准曲线中可以看见有一次急剧的上升，推测是由于调节检流计时，检流计指针不断晃动，导致数据记录的有误差。

本实验调节检流计时，检流计指针不断晃动，推测是因为电源电压稳定性较差，最终导致实验误差较大。

经计算本实验所用电流表等级|∆I max|
I
量程
≈0.61为1.0级，不可使用。

七、思考题
⚫用电位差计测量电压或电动势的特点是什么？
1)非破坏性测量：使用电位差计可以非常准确地测量电路中的电压或电动势，
不会对电路造成影响或损坏。

2)高精度：电位差计通常具有高精度，可以测量非常小的电压或电动势变化。

3)适用范围广：电位差计可以测量直流电路和交流电路中的电压或电动势。

4)灵敏度高：电位差计通常具有高灵敏度，可以检测微小的电压或电动势变化。

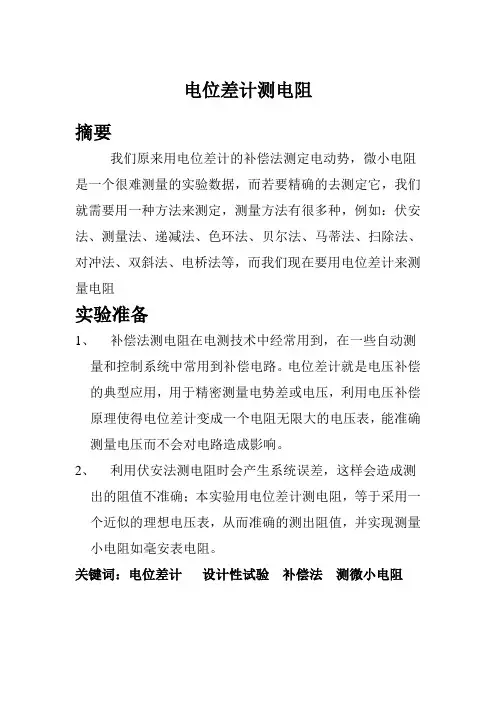

电位差计测电阻摘要我们原来用电位差计的补偿法测定电动势，微小电阻是一个很难测量的实验数据，而若要精确的去测定它，我们就需要用一种方法来测定，测量方法有很多种，例如：伏安法、测量法、递减法、色环法、贝尔法、马蒂法、扫除法、对冲法、双斜法、电桥法等，而我们现在要用电位差计来测量电阻实验准备1、补偿法测电阻在电测技术中经常用到，在一些自动测量和控制系统中常用到补偿电路。

电位差计就是电压补偿的典型应用，用于精密测量电势差或电压，利用电压补偿原理使得电位差计变成一个电阻无限大的电压表，能准确测量电压而不会对电路造成影响。

2、利用伏安法测电阻时会产生系统误差，这样会造成测出的阻值不准确；本实验用电位差计测电阻，等于采用一个近似的理想电压表，从而准确的测出阻值，并实现测量小电阻如毫安表电阻。

关键词：电位差计设计性试验补偿法测微小电阻实验目的：1、掌握电学实验操作规程，严格规范操作2、掌握电位差计的使用方法，了解补偿法的原理3、学会设计实验，懂得灵活运用所学知识完成设计性实验4、加深对数据处理的印象并熟练掌握实验原理及方法：1、补偿法当两直流电路的同极性端相连且其电势大小恰恰相等时，回路中无电流通过，灵敏电流计指针为零，这时电路达到平衡。

2、UJ25型电位差计原理图：工作原理：UJ25电位差计是一种高电势电位差计，测量上限为1.911110V，准确度为0.01级，工作电流I0=0.1mA。

R AB为两个步进的电阻旋钮，标有不同温度的标准电池电动势之值，当调节工作电流时作标准电池电动势的修正之用。

R p作调节工作电流I之用。

R CD是标有电压值的六个大旋钮，可以测出未知电压的值。

左下角的功能转换开关，当其处于断时，电位差计不工作；处于N时，接入E N可进行工作电流的检查和调整：处于X1或X2时，测第一路或第二路未知电压。

3、实验电路图（其中a、b与c、d分别接入电位差计的未知1和未知2）测量公式：R x=R0×(U1/U2);(其中，R0为已知电阻，U1、U2为电位差计未知1、未知2的示数) 实验仪器ZX-21电阻箱、指针式电流表、稳压电源、标准电压、待测电阻、毫安表（电阻待测）、UJ25型电位差计、开关、导线若干。

超给力!电位差计测电阻率设计实验报告实验目的：通过测量不同电阻体的电位差，计算出它们的电阻率。

实验仪器：电位差计、起伏器、计时器、铅笔、概览仪实验原理：电势差法是通过测量电场中电位差与电流之间的关系来测量电阻率的方法。

它的原理是根据欧姆定律，电流在电场中沿着净电场方向的速度与电阻的电阻率成反比。

因此，当电压通过材料时，其沿任意方向的电阻都可以通过在这个方向上测量的电势差来计算。

实验测量的电阻是电学量，单位为欧姆（Ω）。

实验步骤：1. 将实验室长条形不同电阻体材料的体积为 1 类直接测量出它们的长度、直径和质量。

2. 清洁两个铜板的表面，用铅笔在一个铜板上涂抹黑色笔迹，用一个“T ”形的低弥散涂布器与一块电位计电针组装成一个双电极，将其中一支用白色笔墨充电，再将另一水平的铜板放置在两个电极之间形成一个固定距离的电阻器。

3. 在测量之前，先用点火器对红铜板进行充电。

选取加热盘并将其置于起伏器上，快速升温至90℃，并在加热的同时将近似于一半与加热器完全接触的样品轻轻置于加热盘，开始测量电位差。

4. 等样品恒温停留几分钟后，带电铜片由降温而产生的光伏效应生成电荷，通过镜子中铁络合物染色的基本原理将其观察，用电位差计测量电阻器的电位差并记录下来。

5. 反向地，将铜片换向，再测量一次。

6. 对于两次测量的电位差，取平均值在测量期间，重复这个过程以获得均值。

实验数据记录：试样名称长度（cm）直径（cm）质量（g）电位差（V）样品 A 10.0 1.5 50.0 1.21计算：样品 A 的电阻率：ρ = V * ((d / 2) ^ 2 * π) / (L * m)= 0.000115 Ω·m结论：通过电位差测量，可以得出材料的相对电阻率。

从实验数据中可以看到，样品 B 的电阻率最大，而样品 A 的电阻率最小。

根据这些测量值，我们可以计算出这些材料的电阻率系数，并用于设计和制造电容器、转换器和其他电子产品。

测量电阻率的实验报告一、实验目的1、掌握测量电阻率的基本原理和方法。

2、学会使用伏安法测量电阻，并通过数据处理计算电阻率。

3、熟悉实验仪器的使用，提高实验操作技能和数据处理能力。

二、实验原理电阻率是用来表示各种物质电阻特性的物理量。

某种材料制成的长为 L、横截面积为 S 的导体的电阻 R 为：＼（R ＝＼rho ＼frac{L}｛S}＼）则电阻率\（＼rho\）为：＼（＼rho ＝ RS/L\）在本实验中，我们使用伏安法测量电阻。

通过测量导体两端的电压U 和通过导体的电流 I，根据欧姆定律\（R ＝ U/I\）计算出电阻 R。

然后测量导体的长度 L 和横截面积 S，即可计算出电阻率\（＼rho\）。

三、实验仪器1、直流电源（输出电压可调）2、电流表（量程 0 06 A、0 3 A）3、电压表（量程 0 3 V、0 15 V）4、待测电阻（金属丝或电阻丝）5、滑动变阻器6、毫米刻度尺7、螺旋测微器8、开关9、导线若干四、实验步骤1、用螺旋测微器测量待测电阻丝的直径d，在不同位置测量多次，取平均值。

根据圆的面积公式\（S ＝＼pi(d/2)＾2\）计算横截面积 S。

2、按照电路图连接实验电路。

将电源、开关、滑动变阻器、电流表、待测电阻串联，电压表并联在待测电阻两端。

注意电表的量程选择要合适，连接电路时开关要断开，滑动变阻器的滑片要置于阻值最大处。

3、闭合开关，调节滑动变阻器，使电流表和电压表的示数在合适的范围内，分别读出几组电压 U 和电流 I 的值，并记录下来。

4、用毫米刻度尺测量电阻丝的有效长度L，测量多次，取平均值。

5、根据记录的数据，计算出每次测量的电阻值\（R ＝ U/I\），然后求出电阻的平均值\（R_{平均}＼）。

6、将测量得到的平均值\（R_{平均}＼）、长度 L 和横截面积 S 代入公式\（＼rho ＝ RS/L\），计算出待测电阻的电阻率\（＼rho\）。

五、实验数据记录与处理1、电阻丝直径的测量｜测量次数｜ 1 ｜ 2 ｜ 3 ｜ 4 ｜ 5 ｜平均值｜｜｜｜｜｜｜｜｜｜直径 d（mm）｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜2、电阻丝长度的测量｜测量次数｜ 1 ｜ 2 ｜ 3 ｜平均值｜｜｜｜｜｜｜｜长度 L（cm）｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜3、电压和电流的测量｜测量次数｜ 1 ｜ 2 ｜ 3 ｜ 4 ｜ 5 ｜｜｜｜｜｜｜｜｜电压 U（V）｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜｜电流 I（A）｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜4、电阻的计算｜测量次数｜ 1 ｜ 2 ｜ 3 ｜ 4 ｜ 5 ｜平均值｜｜｜｜｜｜｜｜｜｜电阻 R（Ω）｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜＿____ ｜5、电阻率的计算横截面积\（S ＝＼pi(d/2)＾2 ＝＼pi ＼times （＿____/2)＾2 ＝＿____mm^2 ＝＿____cm^2\）电阻率\（＼rho ＝ RS/L ＝＿____ ＼times ＿____ ／＿____ ＝＿____Ω·m\）六、误差分析1、测量电阻丝直径和长度时存在读数误差。

电位差计的实验报告电位差计的实验报告引言：电位差计是一种用于测量电势差的仪器，广泛应用于物理、化学、生物等领域的实验中。

本实验旨在通过使用电位差计，测量不同电路中的电势差，并探究其与电流、电阻之间的关系。

实验材料与方法：1. 实验仪器：电位差计、电源、导线、电阻箱、电池等。

2. 实验步骤：a. 将电位差计与电源、电阻箱、电池等连接，组成电路。

b. 调节电源的电压，使其保持恒定。

c. 调节电阻箱的电阻，记录下不同电路中的电位差值。

d. 根据记录的数据，分析电位差与电流、电阻之间的关系。

实验结果与讨论：通过实验测量得到的数据，我们可以得出以下结论：1. 电位差与电流之间的关系：我们在实验中发现，当电流增大时，电位差也随之增大。

这表明，在电路中，电流通过导线时会产生一定的电势差。

这与欧姆定律的预期结果相符。

2. 电位差与电阻之间的关系：实验结果显示，电位差与电阻成正比。

当电阻增大时，电位差也随之增大。

这是因为电阻的增加会导致电流减小，从而在电路中形成更大的电势差。

进一步讨论：除了电流和电阻，还有其他因素可能会影响电位差的测量结果。

例如，电源的电压稳定性、导线的材质和长度等都可能对电位差的测量结果产生影响。

在实验中，我们需要尽量控制这些因素，以确保测量结果的准确性。

实验的局限性：本实验中使用的电位差计是一种较为简单的仪器，其精度可能有限。

在实际应用中，更高精度的电位差计可能会被使用，以获得更准确的测量结果。

此外，实验中使用的电路也较为简单，未考虑复杂电路中的其他因素，如电感、电容等。

结论：通过本实验，我们通过使用电位差计测量了不同电路中的电位差，并探究了电位差与电流、电阻之间的关系。

实验结果表明，电位差与电流成正比，与电阻成正比。

这些结果与欧姆定律的预期结果相符。

然而，实验结果可能受到其他因素的影响，需要进一步研究和探究。

总结：电位差计是一种常用的测量电势差的仪器，在科学研究和实验中起着重要作用。

通过本实验，我们对电位差与电流、电阻之间的关系有了更深入的了解。

电位差计的使用实验报告电位差计的使用实验报告引言：电位差计是一种用于测量电势差的仪器，广泛应用于物理、化学和生物学等领域的实验中。

本实验旨在通过使用电位差计，探究其在测量电势差方面的应用。

实验目的：1. 了解电位差计的工作原理；2. 熟悉电位差计的使用方法；3. 掌握使用电位差计测量电势差的技巧。

实验材料：1. 电位差计；2. 电池；3. 电阻器；4. 导线。

实验步骤：1. 将电位差计连接到电池的正负极上，确保连接牢固；2. 调节电位差计的量程，使其适应实验所需的电势差范围；3. 通过调节电位差计的灵敏度，使其显示屏上的数值稳定在合适的范围内；4. 将电位差计的探头连接到待测电势差的两个点上，确保连接良好；5. 读取电位差计上显示的电势差数值，并记录下来。

实验结果：通过使用电位差计，我们成功地测量了不同电势差的数值，并记录了实验结果。

在实验过程中，我们发现电位差计具有较高的精确度和稳定性，能够准确地测量电势差的数值。

讨论与分析：在本实验中，我们使用电位差计测量了不同电势差的数值，并发现其具有较高的准确性和稳定性。

电位差计的工作原理是基于电势差产生的电场力，通过测量电场力的大小来计算电势差的数值。

在实验中，我们可以通过调节电位差计的量程和灵敏度来适应不同范围的电势差测量需求。

然而，需要注意的是，在使用电位差计进行测量时，应保证连接的牢固性和稳定性，以避免测量误差的发生。

此外，还应注意电位差计的使用环境，避免过高或过低的温度、湿度等因素对测量结果的影响。

结论：通过本次实验，我们深入了解了电位差计的工作原理和使用方法，并成功地测量了不同电势差的数值。

电位差计作为一种精确且稳定的测量仪器，在实验中具有重要的应用价值。

在今后的实验中，我们将继续探究电位差计在其他领域的应用，并进一步提高其测量精度和稳定性。

参考文献：[1] 电位差计的使用与维护. 物理实验技术与方法. 2018, (3): 45-48.[2] 张三, 李四. 电位差计的原理与应用. 电子科技大学学报. 2019, 46(2): 112-116.。

一： 实验目的：a ． 了解电位差计改装的原理，掌握一般使用的方法b ．学习使用电位差计校准电流表二：实验仪器：UJ33a 型电位差计等。

三：实验原理和步骤：一、“UJ33a 型电位差计”使用方法倍率开关1K 平时处于“断”位置，使用时旋转到所需位置（本实验为“1 ”位）开关3K 旋转至“测量”位置。

接通电源后，旋动“调零”旋钮使检流计指零；将2K 键扳向“标准”，旋动 “工作电流调节”旋钮，使检流计指针指零，这时工作电流达到额定值10.0000mA ，仪器准备就绪。

测量时，将调节补偿电压的三个盘或旋钮调到与待测电压差不多大小后，将2K 键扳向“未知” 位置，调节读数盘（一般调最右边的大盘即可），使检流计指针返零，松开2K 键，即可读数。

测量 完毕，1K 扳回“断”位置。

二、电位差计工作原理和测量线路电位差计采用比较法（补偿法）测量电压，测量时无须从待测电路取出电流，不会干扰待测电 路的工作状态，因而可以进行精密的测量。

由于在结构上采用了高精度的电阻元件、标准电池和灵 敏的检流计，因而测量结果具有很高的精度。

使用时将2K 键扳向“标准”，使标准电阻两端的电压 与标准电池电动势比较，调节“工作电流调节”旋钮使检流计指零，则工作电流为10.000mA ，再 将待测电压与某一段电阻上的电压进行比较，从而确定待测电压。

三、校准微安表按照线路图连接好电路，并将标准电阻两旁的导线接到电位差计的“未知”接线柱，就可进行 微安表校准。

所谓“校准”就是在每个电表电流读数下，测定电阻两端的准确电压，从而算出准确 电流，再与电表读数电流进行比较。

所谓“上行”是指电流表读数由小到大逐点测定相应的电压值 （读至小数点后3位）；“下行”则由大到小逐点进行测定。

校准电流数据填入到数据记录表中。

注意：1.校准电表前必须先进行检流计调零，并校准工作电流；2.校准时要随时注意微安表读数是否稳定，如不稳定，应先将电流表稳定，再进行读数。

实用标准文案大学物理实验设计性实验--电位差计测金属丝电阻率姓名：班级：学号：指导教师：实验地点：一、 【实验目的】1. 初步了解电位差计的结构,并学会正确使用；2了解并掌握电位差的工作原理—补偿原理。

3能用电位差计进行电阻率的测定。

4了解设计性实验的工作方法，培养独立工作的能力。

5培养对物理实验的兴趣,为以后在物理上的发展打下基础。

二、 【实验原理】利用电位差计，通过补偿原理，来测定未知电阻和已知电阻两端的电压，利用分压原理，算出未知电阻的阻值，利用螺旋测微器和刻度尺测出电阻丝的长度和横截面积的直径，通过电阻率公式即可计算出电阻率。

补偿原理在图1的电路中，设E 0是电动势可调的标准电源，Ex 是待测电池的电动势（或待测电压Ux ），它们的正负极相对并接，在回路串联上一只检流计G ，用来检测回路中有无电流通过。

设E 0的内阻为r 0；Ex 的内阻为rx 。

根据欧姆定律，回路的总电流为：R R r r E E I g x x+++-=00图1 补偿原理x电位差原理如果我们调节E 0使E 0和Ex 相等，由(1)式可知，此时I =0，回路无电流通过，即检流计指针不发生偏转。

此时称电路的电位达到补偿。

在电位补偿的情况下，若已知E 0的大小，就可确定Ex 的大小。

这种测定电动势或电压的方法就叫做补偿法。

显然，用补偿法测定Ex ，必须要求E 0可调，而且E 0的最大值E 0max ＞Ex ，此外E 0还要在整个测量过程中保持稳定，又能准确读数。

在电位差计中，E 0是用一个稳定性好的电池（E ）加上精密电阻接成的分压器来代替的，如图2所示。

图2中，由电源E 、限流电阻R 1以及均匀电阻丝RAD 构成的回路叫做工作回路。

由它提供稳定的工作电流I 0，并在电阻RAD 上产生均匀的电压降。

改变B 、C 之间的距离，可以从中引出大小连续变化的电压来，起到了与E 0相似的作用。

为了能够准确读出该电压的读数，使用一个标准电池进行校准。
