岩土基坑支护技术培训课件

编辑ppt
30

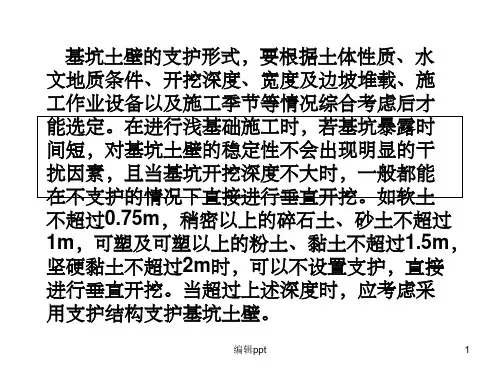

一般采用“逆作”的方式分道施工，即先垂直开 挖侧壁，每道施工的高度视地基土层可直立的 高度而定，一般不超2.5m。待上道拱墙合拢并 且混凝土强度达设计强度的70%以上，才可以 进行下道拱墙的施工。在水平方向每道分段施 工，一般每段长度不超过12m，较软弱土或砂 层分段长度不超过8m。上下道的竖向分段施工 缝应错开。不能用于淤泥土和淤泥质土地基的 开挖。
②地下水位以下的黏性土、粉土、杂填土、非松散 砂土、卵石土等效果佳；
③土钉周边通常注入水泥浆； ④与80--100mm厚的配筋喷射混凝土面板配套使用。
编辑ppt
21
适用范围：
①基坑侧壁安全等级宜为二、三级的非软土 场地；
②当地下水位高于基坑底面时，应采取降水 措施或加截水帷幕；
③基坑深度不宜大于12m； ④当周边有重要建（构）筑物时不宜使用土
钉墙支护。
编辑ppt
22
b）喷锚支护 主要受力构件是土层锚杆，分为锚固段与自由段， 锚固段设在土体主动滑裂面之外，采用压力注浆； 自由锻在土体滑动面之内，全段不注浆。锚杆杆 体一般选用钢绞线或精轧螺纹钢筋。喷锚支护原 来主要用于风化岩层的开挖，现也常用于硬粘土、 一般粘土和粉土层。但不适用于有机土层、相对 密度Dr<0.3的砂土层和液限含水量大于百分子五 十的黏土层。锚杆上下排间距不宜小于2.5m，水 平方向间距不宜小于1.5m。锚固体上覆土层厚度 不宜小于4.0m，倾斜锚杆的倾斜角为15°--35°， 可用于深度在18m以上的基坑。
加截水帷幕。
编辑ppt
29
6.逆作拱墙支护
• 逆作拱墙支护技术是自上而下分多道分段逆作施 工的水平闭合拱圈及非闭合拱圈挡土结构
它可将土压力转化为混凝土拱墙水平方向的压力， 其结构受力比较合理，也给基坑内留出了较宽敞 的施工空间。在平面上，若建筑物基础轮廓合适 或有较大的空间，可做成全封闭的拱圈；也可局 部为拱形。逆做拱墙的矢跨比不宜小于1:8.开挖 深度不宜大于12m。地下水位高于坑底时，应采 用降水或截水措施。

• （7）在机械开挖阶段，派专人负责开挖深 度及开挖流程，以及负责开挖时的质量与安 全。
• （8）挖出的土方应及时运走，严禁在放坡 顶面堆放土方。
• （9）当机械开挖到距坑底300mm时停止使用 机械开挖，应配备一定数量的人员进行人工 挖土、清槽，并适当放慢挖机开挖的速度， 使人工挖土尽量能跟上挖机的速度。人工铲 土与机械挖土必须错开时间和地点，以确保 挖土安全。
• （3）基坑开挖时，如遇同一基坑内有两台 挖土机同时施工，其间距应大于10m，挖土 机工作范围内，不允许进行其它作业。
• （4）土方开挖时要随时进行轴线复核及水 平标高测量，注意土面的平整及坑内土体 的加固区域。
• （5）挖土机开挖中严禁塔吊格构柱及围护 结构。
• （6）下雨天注意及时的排水和抽水，严禁 基坑雨水浸泡。
引起土体内剪应力增加的原因有： ①高度或深度增加，剪应力增加。 ②边坡上面荷载（静、动）增加。 ③浸水一方面使土体自重增加，另一方面水在土体中渗流产生一定 的动水压力。 ④土体竖向裂缝中的水（地下水）产生静水压力。
• 3、现场概况：该工程基础开挖深度为5m-6m ，为保证基坑开挖和建筑物地下结构部分施 工期间的安全性，需对基坑边坡进行支护， 拟采取分3层放坡开挖及D48*3.5钢花管土钉 墙支护，每层开挖深度至下层待施工土钉深 度下约500mm，并在混凝土面层完成72小时 后开挖下一层。
• 7)混凝土喷射完成后，在12h内加以覆盖或洒 水养护，保持混凝土湿润，养护时间不少于7 昼夜。
• 6、质量控制要点： • （1）对所进钢筋、水泥、必须有质量检测
书，施工前对所有材料进行试验。
• （2）锚杆的长度必须达到设计要求。 • （3）锚杆必须灌注密实。 • （4）喷层做到均匀、密实，厚度满足设计

详细描述
该工程为地铁车站，基坑深度大，地质条件 复杂。为了确保施工安全与稳定，采用了桩 基支护方式。该方式承受力强、稳定性高， 能够满足工程需求。施工过程中，加强监测 与维护，确保支护结构的稳定性和安全性。 同时，合理安排施工进度，降低对周边环境 的影响。
THANKS
课程简介
内容
本课件将系统介绍基坑支护的基本概 念、分类、设计原则及施工工艺。
授课方式
结合图文、案例分析、动画演示等多 种形式，使学员全面了解基坑支护技 术的实际应用。
02
基坑支护基础知识
基坑支护的概念
总结词：基本定义
详细描述：基坑支护是指在地下工程施工时，为确保周围环境安全而采取的临时 性支挡措施，以保护周围土体和建筑物免受施工影响。
《基坑支护方法》ppt课件
$number {01}
目录
• 引言 • 基坑支护基础知识 • 常见基坑支护方法 • 基坑支护设计原则与步骤 • 基坑支护施工工艺与注意事项 • 基坑支护工程实例分析
01 引言
目的和背景
目的
介绍基坑支护方法的重要性、应 用场景和基本原理。
背景
随着城市化进程的加速，基坑支 护技术在各类建筑项目中广泛应 用，确保施工安全和稳定。
方案比选
根据工程特点，进行多种支护方 案的比较分析，选择最优方案。
确定设计参数
根据工程实际情况，确定支护结 构的承载能力、变形要求等设计 参数。
结构设计
依据选定的支护方案，进行结构 计算和分析，确定支护结构的尺 寸、配筋等详细参数。
05
基坑支护施工工艺与注意事 项
施工工艺
排水与降水
在施工过程中，应采取有效的排 水与降水措施，防止基坑内积水 ，影响施工进度和安全。

精选PPT课件
13
2、土钉墙：
精选PPT课件
14
适用条件： 1）岩土条件较好； 2）基坑周边土体允许有较大位移； 3）已经降水处理或止水处理的岩土； 4）开挖深度不宜大于12m。 5）地下水位以上为粘土、粉质粘土、粉土和砂土； 不宜使用条件： 1）土层为富含地下水的岩土层、含水砂土层、且未降水
精选PPT课件
12
（三）常见支护方法特点与适用范围
1、放坡：
适用条件： 1）基坑周边开阔，满足放坡条件； 2）基坑周边土体允许有较大位移； 3）开挖面以上一定范围内无地下水或已经降水处理； 4）可独立或联合使用。
不宜使用条件： 1）淤泥和流塑土层； 2）地下水高于开挖面或未降水处理；
管线等； 3）墙深度范围内存在富含有机质的淤泥；
精选PPT课件
17
排桩：
精选PPT课件
18
适用条件ቤተ መጻሕፍቲ ባይዱ
悬臂：基坑深度不宜大于8m。
桩锚：1）场地狭小且需要深开挖；
2）周边有严格控制位移的建筑物、构筑物和地下
管线等；
3）基坑边壁有锚杆设置地下空间；
内撑：1）场地狭小且需要深开挖；
2）周边有更严格控制位移的建筑物、构筑物和地
适用于任何周边复杂环境的基坑支护工程。 不宜使用条件： 悬臂式地下连续墙：周边有严格控制位移的建筑物、
构筑物和地下管线等，不宜使用。 地下连续墙与锚杆联合使用时：下列情况不宜使用。 1）基坑周边不允许施工锚杆； 2）锚固段只能锚固在淤泥或土质较差的软土层中。
精选PPT课件
21
四、施工方案及注意事项
（八）建议基坑支护工程与土方工程合并招标，因施工 工序紧密衔接，如分为两家，工序先后、安全方面均增 加现场管理难度。
