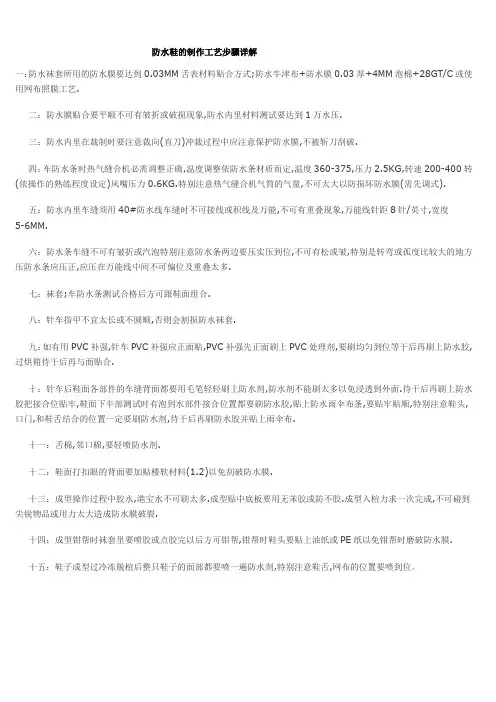

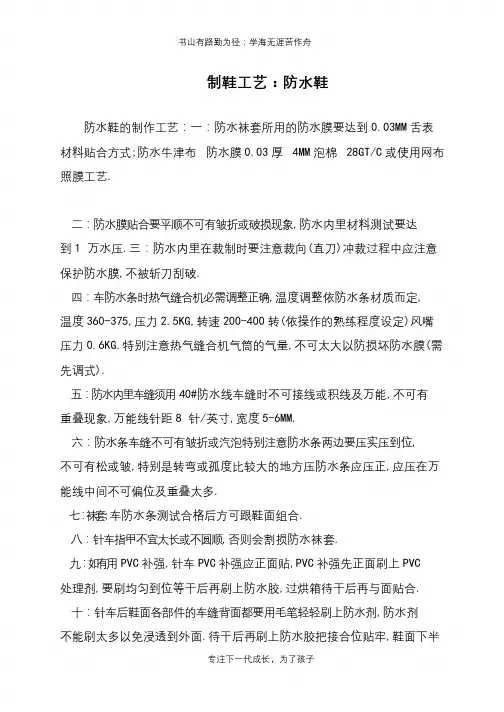

防水鞋的制作工艺步骤详解
一：防水袜套所用的防水膜要达到0.03MM舌表材料贴合方式;防水牛津布+防水膜0.03厚+4MM泡棉+28GT/C或使用网布照膜工艺.
二：防水膜贴合要平顺不可有皱折或破损现象,防水内里材料测试要达到1万水压.
三：防水内里在裁制时要注意裁向(直刀)冲裁过程中应注意保护防水膜,不被斩刀刮破.
四：车防水条时热气缝合机必需调整正确,温度调整依防水条材质而定,温度360-375,压力2.5KG,转速200-400转(依操作的熟练程度设定)风嘴压力0.6KG.特别注意热气缝合机气筒的气量,不可太大以防损坏防水膜(需先调式).
五：防水内里车缝须用40#防水线车缝时不可接线或积线及万能,不可有重叠现象,万能线针距8针/英寸,宽度
5-6MM.
六：防水条车缝不可有皱折或汽泡特别注意防水条两边要压实压到位,不可有松或皱,特别是转弯或孤度比较大的地方压防水条应压正,应压在万能线中间不可偏位及重叠太多.
七：袜套;车防水条测试合格后方可跟鞋面组合.
八：针车指甲不宜太长或不圆顺,否则会割损防水袜套.
九：如有用PVC补强,针车PVC补强应正面贴,PVC补强先正面刷上PVC处理剂,要刷均匀到位等干后再刷上防水胶,过烘箱待干后再与面贴合.
十：针车后鞋面各部件的车缝背面都要用毛笔轻轻刷上防水剂,防水剂不能刷太多以免浸透到外面.待干后再刷上防水胶把接合位贴牢,鞋面下半部测试时有泡到水部件接合位置都要刷防水胶,贴上防水雨伞布条,要贴牢贴顺,特别注意鞋头,口门,和鞋舌结合的位置一定要刷防水剂,待干后再刷防水胶并贴上雨伞布.
十一：舌棉,邻口棉,要轻喷防水剂.
十二：鞋面打扣眼的背面要加贴楼软材料(1.2)以免刮破防水膜.
十三：成型操作过程中胶水,港宝水不可刷太多.成型贴中底板要用无苯胶或防不胶.成型入楦力求一次完成,不可碰到尖锐物品或用力太大造成防水膜破裂.
十四：成型钳帮时袜套里要喷胶或点胶完以后方可钳帮,钳帮时鞋头要贴上油纸或PE纸以免钳帮时磨破防水膜.
十五：鞋子成型过冷冻脱楦后整只鞋子的面部都要喷一遍防水剂,特别注意鞋舌,网布的位置要喷到位。
GORE outdry GTX哪种防水效果好
1、你说的gore（戈尔）应该就是指的gore-tex也就是GTX
2、outdry是意大利的技术。。。。意大利品牌的鞋有采用。。。国产极星用意大利技术的几双鞋也有采用。。。。
outdry和gtx原理一样也是一种e-ptfe膜。。。
gtx的鞋多采用袜套式设计或半袜套式设计，也就是说gtx膜像袜子一样附着在鞋子的内表面，所以长时间穿容易磨破袜套，是鞋子漏水。而outdry膜则是复合在牛皮面的下表面，和牛皮一起包在鞋子的外表面，这样有三个好处：1、与身体不直接接触使outdry膜不容易被脚磨坏。。。2、这样能使鞋幇、鞋舌内的填充物不被打湿使鞋子在雨天重量不增加。。。3、使水不能通过毛细吸收的方式进入鞋内。。。。而这是普通的gtx鞋是做不到的。。。。
所以与其说outdry是一种防水透气材料不如说他是一种制鞋技术。。。。
防水效果当然是outdry好，因为它他在gtx鞋的基础上彻底阻断了鞋帮虹吸吸水的作用
户外鞋常用防水材料KING-TEX、GORE-TEX、Hydroguard介绍（图）
KING-TEX:KING-TEX是一种防水透气的薄膜，此膜式一种天然斥水分的物质，每平方寸有90亿个小孔，但每个小孔只有水滴的2万分之一，每个小孔可容700个水分子通过，汗气可轻易通过薄膜蒸发，使身体保持干爽舒适，得到防水、高透气、防风保暖的效果。
GORE-TEX: GORE-TEX是美国W.L.GORE公司在使用PTFE的实验中发现它在薄膜状态时，每一平方寸有多达90亿个小孔，这些小孔的大小是水滴的2万分之一，但又比水蒸气分子大700倍。此外它又柔软坚韧，故为顶级的防水透气面料. 一般防水尼龙的防水度只有1000-2000mm（水柱压），只能承受一般骤雨,而GORE-TEX的防水度高达20000mm（水柱压）. 透气性的规格是g/m2/24hr（单位面积在固定时间内通过的水蒸气量），一般防水透气布料只有2000-3000g/m2/24hr，而GORE-TEX之透气量高达8000-10000g/m2/24hr.
Hydroguard:Hydroguard是美国生产的功能性复合材料，集防水、防风、
透气于一身。在欧美各国，用它制成的防水袜套被广泛应用于户外登山鞋中。经国际权威测试机构UNI-TEC及ITS 严格测试：运动态模拟行走均达到50000次以上无水渗入。可以保证100%防水，透气性达到10000g H20/m2.24H以上。为您拥有干爽、舒适旅程提供强有力保障。
以下无正文
仅供个人用于学习、研究；不得用于商业用途。
For personal use only in study and research; not for commercial use.
仅供个人用于学习、研究；不得用于商业用途。
Nur für den pers?nlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.
Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.
仅供个人用于学习、研究；不得用于商业用途。
толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.
钢化玻璃生产工艺过程及工艺要点 【中国玻璃网】钢化玻璃是安全玻璃的一种，又称为淬火玻璃。通常使用化 学或物理方法，在玻璃表面形成压应力，玻璃承载外力时，首先抵消表层应力，从而提高了承载能力，玻璃强度较普通平板玻璃大大提高。 钢化玻璃按照钢化方法可分为物理钢化玻璃和化学钢化玻璃，按照钢化程度可分为全钢化玻璃、半钢化玻璃和区域钢化玻璃三种。 钢化玻璃生产工艺过程： 生产钢化玻璃的物理钢化方法有风冷钢化、液冷钢化和微粒钢化等多种，其中最常用的是风冷钢化?物理钢化是把玻璃加热到低于软化温度后进行均匀的快速冷却，玻璃外部因迅速冷却而固化、而内部冷却较慢。当内部继续收缩时使玻璃表面产生压应力，而内部为张应力，从而提高了玻璃强度和耐热冲击性。物理钢化的主要设备是钢化炉，它由加热和淬冷两部分组成，按玻璃的输送方式又分为水平钢化炉和垂直钢化炉两种。钢化玻璃的生产工艺流程如下：玻璃原片准备一切裁、钻孔、打槽、磨边一洗涤、干燥一电炉加热一风栅淬冷一成品检验 (1)垂直钢化法垂直钢化法采用夹钳吊挂平板玻璃加热和吹风进行淬火，是最早使用的一种淬火方法。垂直钢化生产线主要由加热炉、压弯装置和钢化风栅三部分组成。经过原片准备、加工、洗涤、干燥和半成品检验等预处理的玻璃，用耐热钢夹钳钳住送入电加热炉中进行加热。 当玻璃加热到需要温度后，快速移至风栅中进行淬冷。在钢化风栅中用压缩空气均匀、迅速地喷吹玻璃的两个表面，使玻璃急剧冷却。在玻璃的冷却过程中，玻璃的内层和表层之间产生很大的温度梯度，因而在玻璃表面层产生压应力，内层产生拉应力，从而提高玻璃的机械强度和耐热冲击性。淬冷后的玻璃从风栅中移出并去除夹具，经检验后包装入库。 使用垂直法生产曲面钢化玻璃，有一步法和二步法两种。二步法是在钢化加
风力发电叶片制作工艺 介绍 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
风力发电叶片制作工艺介绍风力发电机叶片是接受风能的最主要部件，其良好的设计、可靠的质量和优越的性能是保证发电机组正常稳定运行的决定因素，其成本约为整个机组成本的15%-20%。根据“风机功价比法则”，风力发电机的功率与叶片长度的平方成正比，增加长度可以提高单机容量，但同时会造成发电机的体积和质量的增加，使其造价大幅度增加。 1碳纤维在风力发电机叶片中的应用 叶片材料的发展经历了木制、铝合金的应用，进入了纤维复合材料时代。纤维材料比重轻，疲劳强度和机械性能好，能够承载恶劣环境条件和随机负荷，目前最普遍采用的是玻璃纤维增强聚酯（环氧）树脂。但随着大功率发电机组的发展，叶片长度不断增加，为了防止叶尖在极端风载下碰到塔架，就要求叶片具有更高的刚度。国外专家认为，玻璃纤维复合材料的性能已经趋于极限，不能满足大型叶片的要求，因此有效的办法是采用性能更佳的碳纤维复合材料。 1）提高叶片刚度，减轻叶片质量 碳纤维的密度比玻璃纤维小约30%，强度大40%，尤其是模量高3～8倍。大型叶片采用碳纤维增强可充分发挥其高弹轻质的优点。荷兰戴尔弗理工大学研究表明，一个旋转直径为120m的风机的叶片，由于梁的质量超过叶片总质量的一半，梁结构采用碳纤维，和采用全玻璃纤维的相比，质量可减轻40%左右；碳纤维复合材料叶片刚度是玻璃纤维复合材料叶片的2倍。据分析，采用碳纤维／玻璃纤维混杂增强方案，叶片可减轻20％～30％。VestaWindSystem公司的V90型发电机的叶片长44m，采用碳纤维代
防砸劳保鞋检验标准 劳保鞋选择不当及违规使用在生产作业中比较普遍，而这种管理方面的缺失使劳保鞋未能发挥其应有的防护作用。 劳保鞋作为个体防护用品之一，对劳动者的脚部安全起着举足轻重的作用。 防砸劳保鞋检验标准： １、一般技术要求 （1）结构：由钢内包头；鞋头内垫；皮鞋帮；鞋眼；鞋带；鞋耳；鞋腰；保跟皮；月形包跟；鞋腰里；鞋后垫；鞋垫；内（膛）底；填芯；前掌底等构成。 （2）外底厚度：采用直接注压的、硫化的、胶粘的外底厚（不含齿厚）不小于4mm；全橡胶和全聚合材料的靴全层厚不小于6mm，齿厚（花纹）不小于3mm，其他材料的靴齿高度不小于2．5mm，无花纹（齿）的鞋外底任何一部位的厚度不小于6mm。
（3）外观质量：不得有帮面伤残、色泽不一、并线重针、跳线、断线、针码不匀、开胶、过硫、欠硫、喷硫，内包头歪斜等明显缺陷。 ２、安全性能 （1）耐压力：将鞋头从内包头后25mm(3mm处，连帮底切割下。置于示值误差为(1%的压力试验机的平台上。在鞋头内放入高35mm，直径22mm的橡皮泥圆柱体。然后以5mm/min(2mm/min的速度施力到 所要求的力，持续1min，再使力恢复到零位。取出被压缩的橡皮泥，用卡尺测量高度，以最低位测量的值为实测值。其值应符合规定。 （2）抗冲击力：将装有内包头的鞋头和圆柱状橡皮泥放在冲击 机下，固定好被检劳保鞋头，提升冲击锤（23kg(0．2kg）到要求的 高度然后自由落体冲击鞋头。取出橡皮泥用卡尺测量，其值应符合 规定。 （3）内包头的耐压力和抗冲击性能要求：试验方法与鞋头试验 方法相同，但试验后内包头的变形间距应不小于22mm。 （4）内包头耐腐蚀要求：由于脚汗和潮湿等原因可腐蚀内包头，而影响鞋的质量。因此内包头应具有耐腐蚀性。要求是用两条白色
实验一水果罐头的制作 一、目标原理 （一）目标：通过实验掌握罐头生产工艺流程以及各工艺过程的操作要点,理解罐头保藏原理。 （二）原理：果蔬原料经去皮、切分、去核（心）、热烫、装罐、排气、密封、杀菌、冷却等工艺过程，固定了原料品质，使原料与外界隔离，有效地防止了外界微生物的再次浸染，从而实现了长期贮藏地目的。 二、器具、试材 （一）器具：洗涤槽或洗涤用的塑料盆、不锈钢小刀、四旋玻璃罐及其盖与胶垫、不锈钢锅、杀菌锅、煤气灶及其配套的罐、托盘天平、500ML量筒、台秤、纱布。 （二）材料：苹果（最好选用富士、国光、红玉等品种）、白砂糖、柠檬酸。三、学习指导 （一）操作流程：空罐及盖的洗涤→消毒原料→洗涤→去皮→护色→切分、去心→热烫、冷却→装罐→排气→密封→杀菌→冷却配制罐注液 （二）操作要点 1.要求所有用具、器具必须洗干净，空瓶要进行预煮消毒，预煮要预热，防止爆裂。并称罐头瓶的重量或容量。 原料：选择无病虫害、腐烂斑点且成熟度一致的苹果为原料，每组称苹果1Kg。 2.配制护色液：配制0.2%的柠檬酸溶液1L，即用托盘天平称取柠檬酸2克，溶于1升的水中。 3.洗涤、去皮：将称取的苹果用自来水清洗干净，手工去皮，并去除果柄、花萼。浸泡在护色液中。先用质量分数为1％的稀盐酸或碳酸钠稀溶液浸洗，除去附在表面的农药，然后用去皮机或碱液去皮。碱液（氢氧化钠）的质量分数
为12％~15％。将苹果浸入煮沸碱液中1 min~2 min，迅速捞出放入冷水中冲洗，擦去表面残留皮层。去皮后马上浸入质量分数为1％~2％的柠檬酸中护色。 4.切分、去心：将去皮后的苹果纵切为二，大型苹果切分为四块，挖去果心，再放入柠檬酸护色液中。 注意：先去皮，再切分，大小要适中。 5.热烫：沸水中放入切分的果块，在95℃的条件下热烫5min，捞出后用清水冷却。冷却后称重。 注意：先将水煮沸再加果块，记时。记住捞出后冷却称重。 6.配制罐注液：苹果罐头的罐注液为蔗糖溶液，糖液的浓度为25％，柠檬酸含量为0.2%。配制灌注液1升，按比例量取水，称取白砂糖250g，柠檬酸2g，将白砂糖与柠檬酸倒入盛水的不锈钢锅中，加热搅拌溶解，用双层纱布过滤后备用。 7.装罐：果块反扣入罐，排列整齐，小果块装在罐中心，每罐装60％的果块，（重量比）糖液40％，留顶隙6mm，液面保持在瓶沿部位。 注意装罐时，称空瓶重量，可得出糖液用量。 8.排气、密封：采用真空封罐机封罐，要求真空度为50000Pa；若采用加热排气法，最好将糖液在95℃的条件下乘热装罐，然后再将罐盖虚盖于盖口，置于95℃的蒸汽锅内加热排气7min，取出后迅速将罐盖密封。 9.杀菌、冷却：将密封的罐头置于沸水中，要求水面超出罐头10cm，在沸腾条件下处理20min。最后分段冷却至40℃。 四、实验记录 1.观察与记录 原料名称、新鲜原料重、预处理后原料重、成品的色泽、滋味、气味、组织形态等。 2.问题：请分析你所做实验中存在的问题。
玻璃生产工艺流程图标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-
玻璃生产工艺流程图 玻璃是如何生产出来的呢这个问题对于专家来说可能很简单，但是对于普通的消费者来说可能还是有了解的兴趣的，今天，我们和中华包装瓶网的小编一起去简要的了解一下。玻璃的生产工艺包括：配料、熔制、成形、退火等工序。分别介绍如下： 1．配料，按照设计好的料方单，将各种原料称量后在一混料机内混合均匀。玻璃的主要原料有：石英砂、石灰石、长石、纯碱、硼酸等。 2．熔制，将配好的原料经过高温加热，形成均匀的无气泡的玻璃液。这是一个很复杂的物理、化学反应过程。玻璃的熔制在熔窑内进行。熔窑主要有两种类型：一种是坩埚窑，玻璃料盛在坩埚内，在坩埚外面加热。小的坩埚窑只放一个坩埚，大的可多到20个坩埚。坩埚窑是间隙式生产的，现在仅有光学玻璃和颜色玻璃采用坩埚窑生产。另一种是池窑，玻璃料在窑池内熔制，明火在玻璃液面上部加热。玻璃的熔制温度大多在1300~1600゜C。大多数用火焰加热，也有少量用电流加热的，称为电熔窑。现在，池窑都是连续生产的，小的池窑可以是几个米，大的可以大到400多米。 3．成形，是将熔制好的玻璃液转变成具有固定形状的固体制品。成形必须在一定温度范围内才能进行，这是一个冷却过程，玻璃首先由粘性液态转变为可塑态，再转变成脆性固态。成形方法可分为人工成形和机械成形两大类。 A．人工成形。又有（1）吹制，用一根镍铬合金吹管，挑一团玻璃在模具中边转边吹。主要用来成形玻璃泡、瓶、球（划眼镜片用）等。（2）拉制，在吹成小泡后，另一工人用顶盘粘住，二人边吹边拉主要用来制造玻璃管或棒。（3）压制，挑一团玻璃，用剪刀剪下使它掉入凹模中，再用凸模一压。主要用来成形杯、盘等。（4）自由成形，挑料后用钳子、剪刀、镊子等工具直接制成工艺品。 B．机械成形。因为人工成形劳动强度大，温度高，条件差，所以，除自由成形外，大部分已被机械成形所取代。机械成形除了压制、吹制、拉制外，还有（1）压延法，用来生产厚的平板玻璃、刻花玻璃、夹金属丝玻璃等。（2）浇铸法，生产光学玻璃。（3）离心浇铸法，用于制造大直径的玻璃管、器皿和大容量的反应锅。这是将玻璃熔体注入高速旋转的模子中，由于离心力使玻璃紧贴到模子壁上，旋转继续进行直到玻璃硬化为止。（4）烧结法，用于生产泡沫玻璃。它是在玻璃粉末中加入发泡剂，在有盖的金属模具中加热，玻璃在加热过程中形成很多闭口气泡这是一种很好的绝热、隔音材料。此外，平板玻璃的成形有垂直引上法、平拉法和浮法。浮法是让玻璃液流漂浮在熔融金属（锡）表面上形成平板玻璃的方法，其主要优点是玻璃质量高（平整、光洁），拉引速度快，产量大。 4．退火，玻璃在成形过成中经受了激烈的温度变化和形状变化，这种变化在玻璃中留下了热应力。这种热应力会降低玻璃制品的强度和热稳定性。如果直
罐头生产基本工艺过程 果蔬类罐头 肉禽类罐头 水产类罐头 其他类罐头 软罐头 第一节绪论 罐藏食品——密封在容器中并经杀菌而在室温下能够较长时间保存的食品。 罐藏的基本方法——排气、密封和杀菌。 罐藏仪器的两个要素：密封性+商业无菌 一、罐头食品发展历史 战争的需要促进了罐头业的发展。 1795年阿培尔发明了罐藏技术，1864年巴斯德最早阐明食品变败的原因是由于微生物的作用。 罐头杀菌技术的发展是罐头工业史上的一个里程碑。 由一开始的沸水浴杀菌发展为用氯化钙溶液杀菌，使杀菌温度由100C提高至，但由于杀菌釜内没有压力，容器变形较为严重，操作也不安全。高压蒸汽杀菌釜的发明即保证了操作安全，又缩短了杀菌时间，真正使罐头的杀菌由常压发展到高压，杀菌温度进一步提高，食品品质也大大提高。
火焰杀菌、闪光18杀菌工艺不断出现。 无菌灌装工艺是罐头工业历史中的一个重要的里和碑。 罐藏容器：玻璃瓶、金属罐、三片罐、二重卷边封口、锡焊罐、电阻焊、二片罐、蒸煮袋。 罐头工业已发展成为大规模现代化工业部门，全世界总产量已近5000万吨，人均年消费量为10公斤，品种达2500多种。 二、罐头食品的分类 罐藏食品的种类很多，分类方法也各不相同。按中华人民共和国颁布的罐头食品分类标准（GB10784-89）。 首先将罐藏食品按原料分成六大类，再将各大类按加工或调味方法的不同分成若干类。 1.肉类：清蒸、调味、腌制、烟熏、香肠、肉脏 2.禽类：白烧、去骨、调味 3.水产类：油浸（熏制）、调味、清蒸 4.水果类：糖水、糖浆、果酱、果汁 5.蔬菜类：清渍、醋渍、调味、盐渍（酱渍） 6.其他类：坚干果类、汤类 第二节罐头食品基本生产过程
外墙防水涂料施工方案 >方案一：外墙防水涂料施工方案一、工程概况： 工程名称：三匹马商业广场5号楼 工程地点：北京路东首,人民南首 建设单位：沭阳金瑞开发有限公司 设计单位：常州市市政广场设计研究院有限公司 监理单位：淮安市淮安建设监理有限公司 施工单位：江苏九鼎环球建设科技集团有限公司 二、设计概况
本工程结构形式为框架---剪力墙结构,抗震等级为二级,用天然地钢筋混凝土预制桩桩基;地下一层,地上32层,建筑面积4.5万平方米;地下一层裙楼柱基采用混凝土预制桩桩基;0.6米厚筏板基础;外墙及外墙柱为C40混凝土,抗渗等级为S6;B主楼柱基采用混凝土预制桩桩基2.0米厚筏板基础;底板、外墙及外墙柱为C40混凝土,抗渗等级为S6， 防水层为1.8MM厚聚氨酯防水涂料；分为三度施工； 三、施工材料与施工方法 1，施工准备 1.1材料及要求 1.1.1聚氨酯防水涂料，应具有出厂合格证及厂家产品的认证文件，并复验以下技术性能。 聚氨酯防水涂料，以甲组份及乙组份桶装出厂；甲组份：异氰酸基含量以 3.5±0.2％为宜。乙组份：羟基含量以0.7±0.1％为宜。 两组份材料应分别保管，存放在室内通风干燥处，储藏期甲组份为6个月，乙组份为12个月，使用时甲组份和乙组份料按1：2的比例配合，形成聚氨酯防水涂料，技术性能指标如下：
固体含量：≥93％ 抗拉强度：≥0.6MPa 延伸率：≥300％ 低温柔度：在-200C绕∮20mm圆棒无裂纹耐热度：800C不流淌 不透水性：＞0.2MPa 干燥时间：1～6h 1.1.2辅助材料： 1.1. 2.1磷酸：用于做缓冲剂 1.1. 2.2二月桂酸二丁基锡：用于做促凝剂。
我国玻璃生产工艺状况的调研报告 班级：粉体一班 姓名：钱金龙 学号： 1103011032 完成时间： 2013、12、24 成绩：
我国玻璃生产工艺状况的调研报告 钱金龙粉体一班 1103011032 摘要：“玻璃”一词有两种含义： 一是作为一种材料和制品，二是指物质的一种物理化学状态。 广义的玻璃包括无机物质和有机物两大类，传统的玻璃是指无机玻璃。 国内的一般定义为经熔融冷却为固体时，不结晶的无机物。 关键词：玻璃浮法流程图 玻璃：一种透明的固体物质，在熔融时形成连续网络结构，冷却过程中粘度逐渐增大并硬化而不结晶的硅酸盐类非金属材料。 玻璃的生产工艺包括：配料、熔制、成形、退火等工序。分别介绍如下： 1．配料，按照设计好的料方单，将各种原料称量后在一混料机内混合均匀。玻璃的主要原料有：石英砂、石灰石、长石、纯碱、硼酸等。 2．熔制，将配好的原料经过高温加热，形成均匀的无气泡的玻璃液。这是一个很复杂的物理、化学反应过程。玻璃的熔制在熔窑内进行。熔窑主要有两种类型：一种是坩埚窑，玻璃料盛在坩埚内，在坩埚外面加热。小的坩埚窑只放一个坩埚，大的可多到20个坩埚。坩埚窑是间隙式生产的，现在仅有光学玻璃和颜色玻璃采用坩埚窑生产。另一种是池窑，玻璃料在窑池内熔制，明火在玻璃液面上部加热。玻璃的熔制温度大多在1300~1600゜C。大多数用火焰加热，也有少量用电流加热的，称为电熔窑。现在，池窑都是连续生产的，小的池窑可以是几个米，大的可以大到400多米。 3．成形，是将熔制好的玻璃液转变成具有固定形状的固体制品。成形必须在一定温度范围内才能进行，这是一个冷却过程，玻璃首先由粘性液态转变为可塑态，再转变成脆性固态。成形方法可分为人工成形和机械成形两大类。 A．人工成形。又有（1）吹制，用一根镍铬合金吹管，挑一团玻璃在模具中边转边吹。主要用来成形玻璃泡、瓶、球（划眼镜片用）等。（2）拉制，在吹成小泡后，另一工人用顶盘粘住，二人边吹边拉主要用来制造玻璃管或棒。（3）压制，挑一团玻璃，用剪刀剪下使它掉入凹模中，再用凸模一压。主要用来成形杯、盘等。（4）自由成形，挑料后用钳子、剪刀、镊子等工具直接制成工艺品。
风力发电叶片制作工艺介绍 风力发电机叶片是接受风能的最主要部件，其良好的设计、可靠的质量和优越的性能是保证发电机组正常稳定运行的决定因素，其成本约为整个机组成本的15%-20%。根据“风机功价比法则”，风力发电机的功率与叶片长度的平方成正比，增加长度可以提高单机容量，但同时会造成发电机的体积和质量的增加，使其造价大幅度增加。 1碳纤维在风力发电机叶片中的应用 叶片材料的发展经历了木制、铝合金的应用，进入了纤维复合材料时代。纤维材料比重轻，疲劳强度和机械性能好，能够承载恶劣环境条件和随机负荷，目前最普遍采用的是玻璃纤维增强聚酯（环氧）树脂。但随着大功率发电机组的发展，叶片长度不断增加，为了防止叶尖在极端风载下碰到塔架，就要求叶片具有更高的刚度。国外专家认为，玻璃纤维复合材料的性能已经趋于极限，不能满足大型叶片的要求，因此有效的办法是采用性能更佳的碳纤维复合材料。 1）提高叶片刚度，减轻叶片质量 碳纤维的密度比玻璃纤维小约30%，强度大40%，尤其是模量高3～8倍。大型叶片采用碳纤维增强可充分发挥其高弹轻质的优点。荷兰戴尔弗理工大学研究表明，一个旋转直径为120m的风机的叶片，由于梁的质量超过叶片总质量的一半，梁结构采用碳纤维，和采用全玻璃纤维的相比，质量可减轻40%左右；碳纤维复合材料叶片刚度是玻璃纤维复合材料叶片的2倍。据分析，采用碳纤维／玻璃纤维混杂增强方案，叶片可减轻20％～30％。VestaWindSystem公司的V90型
3.0MW发电机的叶片长44m，采用碳纤维代替玻璃纤维的构件，叶片质量与该公司V80型2.0MW发电机且为39m长的叶片质量相同。同样是34m长的叶片，采用玻璃纤维增强聚脂树脂时质量为5800kg，采用玻璃纤维增强环氧树脂时质量为5200kg，而采用碳纤维增强环氧树脂时质量只有3800kg。其他的研究也表明，添加碳纤维所制得的风机叶片质量比采用玻璃纤维的轻约32%，而且成本下降约16%。 2）提高叶片抗疲劳性能 风机总是处在条件恶劣的环境中，并且24h处于工作状态。这就使材料易于受到损害。相关研究表明，碳纤维合成材料具有良好的抗疲劳特性，当与树脂材料混合时，则成为了风力机适应恶劣气候条件的最佳材料之一。 3）使风机的输出功率更平滑更均衡,提高风能利用效率 使用碳纤维后，叶片质量的降低和刚度的增加改善了叶片的空气动力学性能，减少对塔和轮轴的负载，从而使风机的输出功率更平滑更均衡，提高能量效率。同时，碳纤维叶片更薄，外形设计更有效，叶片更细长，也提高了能量的输出效率。 4）可制造低风速叶片 碳纤维的应用可以减少负载和增加叶片长度，从而制造适合于低风速地区的大直径风叶，使风能成本下降。 5）可制造自适应叶片 叶片装在发电机的轮轴上，叶片的角度可调。目前主动型调节风机的设计风速为13～15m/s(29～33英里/h)，当风速超过时，则调节
2、10、 JS防水涂料工艺 2、10、1、产品说明及特点 1)说明 本工程防水涂料采用得就是德国先进技术,主要以丙烯酸乳胶,配以助剂、填料等优质材料制成得一种不含有机溶剂得防水涂料。涂覆后可形成具有高弹性、坚韧、无接缝、耐老化、耐候性优异得防水涂膜。 2)产品特点 1、JS防水涂料在水泥基层面具有很强得粘结性能,不会因长期浸水而剥离基层。 2、涂膜防水具有直接弥补混凝土表面质量缺陷与毛细孔得能力。 3、涂膜防水具有破损点与渗漏点对应得特点,不会因一点破损而使防水层大面积失效,一旦墙板2、10、2、结构某处发现渗漏容易进行补救处理。 4、涂层具有一定得透气性,即使基层潮湿也不会发生防水层起鼓现象。 5、优良得耐候性,抗紫外线得照射能力强,涂膜得耐老化性能优异。 6、环保性:以清水做稀释剂,冷施工,无毒、无味、无污染,对环境与人体健康 友好。 7、广泛得配合性:在与其她防水材料复合使用时,与其她材料配合性好,不与其她防水材料发生化学反应。 2、10、 3、施工工艺 1、操作流程: 清理基层——涂刷第一遍——附加增强层处理——涂刷第二遍——涂刷第三遍——检查修整、验收——保护层施工——质量验收 2、操作要点: ①清理基层:清除基层得浮灰、油污或疏松物等杂质。基面要求必须牢固、平整,对于凹凸不平或有裂纹得基面用107胶掺水泥找平后再施工;基面必须清除干净,不得有浮尘、杂物、明水等。 ②配料:配料由专人负责称取材料配制,先按产品提供得配合比(按基材干湿状况与不同材料得吸水率对加水量进行调整)分别称出配料所用得液料、粉料、水,先将水加入液料,用手提电动搅拌器搅拌,在搅拌过程中再将粉料陆续加入,搅拌
玻璃生产工艺流程图
精品文档 玻璃生产工艺流程图 玻璃是如何生产出来的呢？这个问题对于专家来说可能很简单，但是对于普通的消费者来说可能还是有了解的兴趣的，今天，我们和中华包装瓶网的小编一起去简要的了解一下。玻璃的生产工艺包括：配料、熔制、成形、退火等工序。分别介绍如下： 1．配料，按照设计好的料方单，将各种原料称量后在一混料机内混合均匀。玻璃的主要原料有：石英砂、石灰石、长石、纯碱、硼酸等。 2．熔制，将配好的原料经过高温加热，形成均匀的无气泡的玻璃液。这是一个很复杂的物理、化学反应过程。玻璃的熔制在熔窑内进行。熔窑主要有两种类型：一种是坩埚窑，玻璃料盛在坩埚内，在坩埚外面加热。小的坩埚窑只放一个坩埚，大的可多到20个坩埚。坩埚窑是间隙式生产的，现在仅有光学玻璃和颜色玻璃采用坩埚窑生产。另一种是池窑，玻璃料在窑池内熔制，明火在玻璃液面上部加热。玻璃的熔制温度大多在1300~1600゜C。大多数用火焰加热，也有少量用电流加热的，称为电熔窑。现在，池窑都是连续生产的，小的池窑可以是几个米，大的可以大到400多米。 3．成形，是将熔制好的玻璃液转变成具有固定形状的固体制品。成形必须在一定温度范围内才能进行，这是一个冷却过程，玻璃首先由粘性液态转变为可塑态，再转变成脆性固态。成形方法可分为人工成形和机械成形两大类。 A．人工成形。又有（1）吹制，用一根镍铬合金吹管，挑一团玻璃在模具中边转边吹。主要用来成形玻璃泡、瓶、球（划眼镜片用）等。（2）拉制，在吹成小泡后，另一工人用顶盘粘住，二人边吹边拉主要用来制造玻璃管或棒。（3）压制，挑一团玻璃，用剪刀剪下使它掉入凹模中，再用凸模一压。主要用来成形杯、盘等。（4）自由成形，挑料后用钳子、剪刀、镊子等工具直接制成工艺品。 B．机械成形。因为人工成形劳动强度大，温度高，条件差，所以，除自由成形外，大部分已被机械成形所取代。机械成形除了压制、吹制、拉制外，还有（1）压延法，用来生产厚的平板玻璃、刻花玻璃、夹金属丝玻璃等。（2）浇铸法，生产光学玻璃。（3）离心浇铸法，用于制造大直径的玻璃管、器皿和大容量的反应锅。这是将玻璃熔体注入高速旋转的模子中，由于离心力使玻璃紧贴到模子壁上，旋转继续进行直到玻璃硬化为止。（4）烧结法，用于生产泡沫玻璃。它是在玻璃粉末中加入发泡剂，在有盖的金属模具中加热，玻璃在加热过程中形成很多闭口气泡这是一种很好的绝热、隔音材料。此外，平板玻璃的成形有垂直引上法、平拉法和浮法。浮法是让玻璃液流漂浮在熔融金属（锡）表面上形成平板玻璃的方法，其主要优点是玻璃质量高（平整、光洁），拉引速度快，产量大。 4．退火，玻璃在成形过成中经受了激烈的温度变化和形状变化，这种变化在玻璃中留下了热应力。这种热应力会降低玻璃制品的强度和热稳定性。如果直 收集于网络，如有侵权请联系管理员删除
风力发电机叶片制作工艺流程 传统能源资源的大量使用带来了许多的环境问题和社会问题，并且其存储量大大降低，因而风能作为一种清洁的可循环再生的能源，越来越受到世界各国的广泛关注。风力发电机叶片是接受风能的最主要部件，其良好的设计、可靠的质量和优越的性能是保证发电机组正常稳定运行的决定因素，其成本约为整个机组成本的15%-20%。根据“风机功价比法则”，风力发电机的功率与叶片长度的平方成正比，增加长度可以提高单机容量，但同时会造成发电机的体积和质量的增加，使其造价大幅度增加。并且，随着叶片的增大，刚度也成为主要问题。为了实现风力的大功率发电，既要减轻叶片的重量，又要满足强度与刚度要求，这就对叶片材料提出了很高的要求。 1 碳纤维在风力发电机叶片中的应用 叶片材料的发展经历了木制、铝合金的应用，进入了纤维复合材料时代。纤维材料比重轻，疲劳强度和机械性能好，能够承载恶劣环境条件和随机负荷，目前最普遍采用的是玻璃纤维增强聚酯（环氧）树脂。但随着大功率发电机组的发展，叶片长度不断增加，为了防止叶尖在极端风载下碰到塔架，就要求叶片具有更高的刚度。国外专家认为，玻璃纤维复合材料的性能已经趋于极限，不能满足大型叶片的要求，因此有效的办法是采用性能更佳的碳纤维复合材料。 1）提高叶片刚度，减轻叶片质量 碳纤维的密度比玻璃纤维小约30%，强度大40%，尤其是模量高3～8倍。大型叶片采用碳纤维增强可充分发挥其高弹轻质的优点。荷兰戴尔弗理工大学研究表明，一个旋转直径为120m的风机的叶片，由于梁的质量超过叶片总质量的一半，梁结构采用碳纤维，和采用全玻璃纤维的相比，质量可减轻40%左右；碳纤维复合材料叶片刚度是玻璃纤维复合材料叶片的2倍。据分析，采用碳纤维／玻璃纤维混杂增强方案，叶片可减轻20％～30％。Vesta Wind System 公司的V90型3.0 MW发电机的叶片长44m，采用碳纤维代替玻璃纤维的构件，叶片质量与该公司V80 型2.0MW发电机且为39m长的叶片质量相同。同样是34 m长的叶片，采用玻璃纤维增强聚脂树脂时质量为5800kg，采用玻璃纤维增强环氧树脂时质量为5200kg，而采用碳纤维增强环氧树脂时质量只有3800kg。其他的研究也表明，添加碳纤维所制得的风机叶片质量比采用玻璃纤维的轻约32%，而且成本下降约16%。 2）提高叶片抗疲劳性能 风机总是处在条件恶劣的环境中，并且24h处于工作状态。这就使材料易于受到损害。相关研究表明，碳纤维合成材料具有良好的抗疲劳特性，当与树脂材料混合时，则成为了风力机适应恶劣气候条件的最佳材料之一。 3）使风机的输出功率更平滑更均衡,提高风能利用效率 使用碳纤维后，叶片质量的降低和刚度的增加改善了叶片的空气动力学性能，减少对塔和轮轴的负载，从而使风机的输出功率更平滑更均衡，提高能量效率。同时，碳纤维叶片更薄，外形设计更有效，叶片更细长，也提高了能量的输出效率。 4）可制造低风速叶片 碳纤维的应用可以减少负载和增加叶片长度，从而制造适合于低风速地区的大直径风叶，使风能成本下降。 5）可制造自适应叶片 叶片装在发电机的轮轴上，叶片的角度可调。目前主动型调节风机的设计风速为13～15m/s(29～33英里/h)，当风速超过时，则调节风叶斜度来分散超过的风力，防止对风机的损害。斜度控制系统对逐步改变的风速是有效的。但对狂风的反应太慢了，自适应的各向异性叶片可帮助斜度控制系统，在突然的、瞬间的和局部的风速改变时保持电流的稳定。自适应叶片充分利用了纤维增强材料的特性，能产生非对称性和各向异性的材料，采用弯曲/扭曲叶片设计，使叶片在强风中旋转时可减少瞬时负载。美国Sandia National Laboratories致力于自适应叶片研究，使1.5MW风机的发电成本降到4.9美分/(kW?h)，价格可和燃料发电相比。 6）利用导电性能避免雷击
防砸安全鞋（保护足趾安全鞋）技术标准要求 保护足趾安全鞋（靴）是在鞋头安装有抗一定冲击力的内包头，用皮革或其它材料制成，保护足趾免受伤害的鞋（靴）。 一、技术要求 二、保护足趾安全鞋（靴）是我国于80 年代初开发的产品。1983 年颁布国家批准（皮安全鞋） （GB4014-83 ）o1993年在原标准的基础上，由原劳动部根据国际标准（ISO/CD8782-1993 ），颁布《保护足趾安全鞋（靴）》标准（LD50-94）。 三、保护足趾安全鞋（靴）应符合以下要求。 1 ．一般技术要求 （ 1 ）结构：由钢内包头；鞋头内垫；皮鞋帮；鞋眼；鞋带；鞋耳；鞋腰；保跟皮；月形包跟；鞋腰里；鞋后垫；鞋垫；内（膛）底；填芯；前掌底等构成。 （2）外底厚度：采用直接注压的、硫化的、胶粘的外底厚（不含齿厚）不小于4mm；全橡胶和全聚合材料的靴全层厚不小于6mm，齿厚（花纹）不小于3mm，其他材料的靴齿高度不小于2. 5mm，无花纹（齿）的鞋外底任何一部位的厚度不小于6mm。 （3）外观质量：不得有帮面伤残、色泽不一、并线重针、跳线、断线、针码不匀、开胶、过硫、欠硫、喷硫，内包头歪斜等明显缺陷。 2.安全性能 （1）耐压力：将鞋头从内包头后25mm（3mm 处，连帮底切割下。置于示值误差为（1%的压力试验机的平台上。在鞋头内放入高35mm，直径22mm的橡皮泥圆柱体。然后以5mm/min（2mm/min的速度施力到所要求的力，持续1min ，再使力恢复到零位。取出被压缩的橡皮泥，用卡尺测量高度，以最低位测量的值为实测值。其值应符合规定。 （2）抗冲击力：将装有内包头的鞋头和圆柱状橡皮泥放在冲击机下，固定好被检鞋头，提升冲击锤 （23kg（0 . 2kg）到要求的高度然后自由落体冲击鞋头。取出橡皮泥用卡尺测量，其值应符合规定。 （ 3 ）内包头的耐压力和抗冲击性能要求：试验方法与鞋头试验方法相同，但试验后内包头的变形间距 应不小于22mm。 （4）内包头耐腐蚀要求：由于脚汗和潮湿等原因可腐蚀内包头，而影响鞋的质量。因此内包头应具有耐腐蚀性。要求是用两条白色滤纸（宽100m,长150mm）其一端浸入1%NaCI溶液中，另一端则放在内 包头上的上面和下面。48h 后移除滤纸，检查包头因NaCl 液腐蚀的痕迹，测量每个斑点的面积（mm2）。要求腐蚀斑点不得超过 5 点，而每个斑不得大于 2 ．5mm2。 二、产品分类 1. 根据面料材质有：
JS防水涂料施工方案 一、编制依据 地下防水工程质量验收规范GB50208-2002、地下工程防水技术规范GB50108-2001、水泥基渗透结晶型防水材料国家标准 GB18445-2001。 二、工程概况 基础砼垫层浇筑完毕，现已具备了基础底板防水施工的作业条件。可以开始基础底板下的防水层施工。 三、施工工艺 (一)施工准备 1、JS防水涂料应有出厂合格证及厂家产品质量证明文件，并复试合 格。 2、主要机具 搅拌桶、小铁桶、专用滚动刷、毛刷、刮板、錾子、铲子、钢丝刷、灰桶。 3、作业条件： a：降低地下水位，做好排水处理； b：涂刷前应将涂刷面上的尘土、杂物、残留的灰浆硬块、有突出的部分处理，清扫干净； c：施工环境温度不低于5度，操作时严禁烟火。 (二)操作工艺 1、桩头用钢丝刷进行擦洗，清除表面有害杂质。表面不得有孔隙、 浮砂、灰尘等，有孔隙即使用水泥砂浆填隙，抹平待干燥后方可施工。
2、将基层表面的杂物、砂浆硬块清扫干净，并用干燥的布擦一次。基层无不平、空裂、起砂等缺陷后，进行下道工序。 3、保持混凝土干燥，有松动部位及时修复，待干燥、固化后，再按防水层施工工艺逐层涂刷。 4、按照配合比10：7施工拌料；搅拌3-5min，充分拌合后即可使用。配好的料在2h内用完，不可时间过长。 5、用专用刷或毛刷进行一道涂刷，涂膜时用力应均匀。在第一道涂刷完毕后，检查是否平整，有无气孔或气泡，如有再用混合料压入气孔、缝隙，局部再涂膜一次。 32223 7DDF 緟34286 85EE 藮;37496 9278 鉸.26418 6732 朲fK 6、第一道涂膜固化后，即可在其上面均匀涂抹第二道；涂刮方向与第一道涂刮方向垂直。(在第一道涂膜干燥后方可进行第二道涂膜) 7、防水涂料涂刷，每平米用控制在1.5kg左右。 8、在最后一道涂膜干燥后抹40厚细石混凝土保护层。 四、质量标准 （一）主控项目： 1、涂料防水层所用材料及配合比必须符合设计要求。 检验方法：检查出厂合格证、质量检验报告、计量措施现场抽样报告。 2、涂料防水层及其转角处、变形缝等细部做法均须符合设计要求。 检验方法：观察检查和检查隐蔽工程验收记录。 一般项目：
风电叶片质检工序步骤 质检员：做好工序检验，及时纠正工序差错，保证过程质量，减少返工、返修浪费；负责调查质量检验技术现状；参与质量分析、编制质量控制计划，设计质量控制卡，确定质量控制点；负责确认质量事故现象，参与调查质量事故，分析质量事故原因，编制质量事故报告；负责产品质量状态标识工作，严格控制不良品，确定质量问题、跟踪验证质量问题的解决情况 1、模具清理 叶片脱模后，用刀具清理模具上沾的真空膜以及残留的胶，或用吸胶毡擦拭模具上的粉层，擦拭干净后会用洁膜剂清理模具(通常只是边缘)。 2、脱模剂 模具清理好后，涂一层脱模剂，其固化需要等待一段时间方可铺层。脱模剂的作用在于在模具表面形成一个致密层，使得模具更加容易和叶片分离，达到脱模的效果。 3、部件 整只叶片一般可分为蒙皮、主梁、翻边角、叶跟、粘接角等各个部件，其中主梁、翻边角、叶跟、粘接角等用专用模具进行制作。等将各个部件制好后，在主模具上进行胶接组装在一起，合模后加压固化后制成一整只叶片。 4、主梁 主梁是在单独的模具上成型的，铺放主梁时需要工装对其进行精确定位，并保证经过打磨处理及表面清洁。主梁在切割车间转运到蒙皮车间后需要人工脱模，然后要剥离脱模后残余的一些附着物。最后用布擦拭表面。 5、腹板 PVC泡沫有较高的剪切模量，组成的结构有良好的刚度特性，主要增加截面刚度。上下两层纤维布，中间是泡沫板形成夹芯结构，铺放时需要保证各块PVC板材之间连接紧密。 6、玻璃纤维铺层制作 首先铺脱模布，然后是覆盖整个模具的大布，叶根区域铺设错层，主梁的错层与叶根错层镶嵌。主梁下面需要铺设连续毡，以便导流。主梁通过工装定位后，两旁的轻木和泡沫的位置就有了基准，芯材的位置正确之后，才能保证前缘的单向布铺设正确。此过程需要注意铺放位置正确，搭接尺寸足够。另外还需注意（抽真空时也要留意），叶根增强铺层有几十层，是最容易产生对结构强度影响比较大的褶皱的地方。 7、真空材料 纤维布铺设完成后，需要依次铺设脱模布、带孔隔离膜、导流网、导流管和螺旋管、溢流管、一层真空、吸胶毡、二层真空。脱模布和隔离膜主要起真空灌注工艺结束后更好地去除真空辅料的作用。导流网能更好地排除真空体系中残留的空气，并且能够使树脂均匀地渗透到所生产产品各部位，对灌注的效果和速度都有较大影响。在导流网上方布置有导流管，导流管通过进胶盘连通进胶管；在远离且低于导流管的位置有流管，流管连接抽气管，抽气管连接真空泵和压力表。在以上材料的上方盖至少一层真空袋。打两层真空袋是为了确保抽真空的效果。一层真空上方可放吸胶毡以加快抽真空。真空袋把整个产品密封起来，使得整个系统处于负压状态，以便达到真空灌注的工艺要求。 8、粘接角工装
防砸劳保鞋标准要求公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]
防砸安全鞋（保护足趾安全鞋）技术标准要求 保护足趾安全鞋（靴）是在鞋头安装有抗一定冲击力的内包头，用皮革或其它材料制成，保护足趾免受伤害的鞋（靴）。 一、技术要求 二、保护足趾安全鞋（靴）是我国于80年代初开发的产品。1983年颁布国家批准（皮安全鞋）（GB4014-83）。1993年在原标准的基础上，由原劳动部根据国际标准（ISO/CD8782-1993），颁布《保护足趾安全鞋（靴）》标准（LD50-94）。 三、保护足趾安全鞋（靴）应符合以下要求。 1．一般技术要求 （1）结构：由钢内包头；鞋头内垫；皮鞋帮；鞋眼；鞋带；鞋耳；鞋腰；保跟皮；月形包跟；鞋腰里；鞋后垫；鞋垫；内（膛）底；填芯；前掌底等构成。 （2）外底厚度：采用直接注压的、硫化的、胶粘的外底厚（不含齿厚）不小于4mm；全橡胶和全聚合材料的靴全层厚不小于6mm，齿厚（花纹）不小于3mm，其他材料的靴齿高度不小于2．5mm，无花纹（齿）的鞋外底任何一部位的厚度不小于6mm。 （3）外观质量：不得有帮面伤残、色泽不一、并线重针、跳线、断线、针码不匀、开胶、过硫、欠硫、喷硫，内包头歪斜等明显缺陷。 2．安全性能 （1）耐压力：将鞋头从内包头后25mm(3mm处，连帮底切割下。置于示值误差为(1%的压力试验机的平台上。在鞋头内放入高35mm，直径22mm的橡皮泥圆柱体。然后以5mm/min(2mm/min的速度施力到所要求的力，持续1min ，再使力恢复到零位。取出被压缩的橡皮泥，用卡尺测量高度，以最低位测量的值为实测值。其值应符合规定。 （2）抗冲击力：将装有内包头的鞋头和圆柱状橡皮泥放在冲击机下，固定好被检鞋头，提升冲击锤（23kg(0．2kg)到要求的高度然后自由落体冲击鞋头。取出橡皮泥用卡尺测量，其值应符合规定。 （3）内包头的耐压力和抗冲击性能要求：试验方法与鞋头试验方法相同，但试验后内包头的变形间距应不小于22mm。
年产10万吨水果罐头厂工艺设计
目录 摘要1 1.设计背景1 1.1水果的营养价值 (1) 1.2罐藏食品的概念及优点 (1) 1.3水果罐头的现状及发展前景 (1) 1.4厂址选择 (2) 2.设计方案3 2.1产品方案制定原则 (3) 2.2产品方案 (3) 2.3生产工艺流程 (3) 3.方案实施4 3.1原料选择和处理 (4) 3.2原料的清洗 (4) 3.3去皮、护色 (5) 3.4切块，去核 (5) 3.5糖水配制 (5) 3.6抽空或预煮 (6) 3.7装罐 (6) 3.8排气、密封 (7)
3.9杀菌、冷却 (8) 3.10冷却 (8) 4.结果与结论12 4.1物料计算 (12) 4.2设备选型及说明14 5.收获与致谢19 6.参考文献19 7.附件19
1.设计背景 1.1水果的营养价值 水果对维持人体各种生理功能起着重要的作用，具有较高的营养价值和保健功能。水果不仅可以调剂人们的口味，还可以为人体提供丰富的营养物质。其中包括维生素；机体所需要的矿物质，钙、镁、钾等其他食物不含有的元素；水果中还含有多种类胡萝卜素，B一胡萝卜素和番茄红素是其中两种重要的类胡萝卜素。近年来，有关B一胡萝卜素和番茄红素对人体作用的研究越来越多。大量研究证实，B一胡萝卜素和番茄红素的许多生物功能与人类健康有密切关系，有若干抗氧化作用和解毒作用，其生理活性已被越来越多地证实并应用于疾病的预防和治疗。水果是人类膳食类胡萝卜素主要来源，欧洲、美国、日本等一些国家相继测定了水果中常见的类胡萝卜素成分与含量，并报道了人群摄入量以及与一些疾病发生、发展的关系。 1.2罐藏食品的概念及优点 （1）罐藏食品的概念 罐藏食品（罐头），即是将食品原料经过预处理、调味后，装入容器、经真空密封、杀菌制成的能长期保存的一种食品加工方法。也就是说凡食品经密封杀菌或杀菌密封（即无菌包装）达到商业无菌，能在常温下长期保存的食品统称为罐藏食品。 （2）罐头食品的特点 ①罐头食品一般都是经过原料的初处理及烹调处理，因此食用比较方便。 ②罐头经过排气、密封，使罐内食品与外界隔绝，避免了外界条件对食品的影响，防止空气中微生物的作用，便于食品的长期贮存。 ③罐头经密封后，进行杀菌，使原来存在于食品中的微生物致死或退化不再繁殖，从而保证罐内食品在较长时间内进行贮藏。 1.3水果罐头的现状及发展前景 水果的罐头制品种类很多，通常来说，凡是水果加工产品装罐者，均为罐制品。按
新型聚氨酯防水涂料生产线及其工艺 从20世纪80年代开始，聚氨酯防水涂料因其优异的性能得到迅速发展，尤其经过90年代快速推广应用后，其用量不断增加，在防水涂料中的占比也不断上升。 近几年来，潍坊市宏源防水材料有限公司业务不断扩大，之前的聚氨酯防水涂料生产线已无法满足要求。为了减少工人劳动强度、提高产品品质，公司决定在山东生产基地新建一条高自动化程度、安全环保的聚氨酯防水涂料生产线。在综合了中国建筑科学研究院专家提供的先进设计理念和原有聚氨酯防水涂料生产线运行经验后，从2013年10月到2014年3月，历经5个月的设计、安装、调试，公司建成投产了一条年产3万t聚氨酯防水涂料的生产线。该生产线的设计理念和生产水平都处于国内先进水平，自投产以来，公司的聚氨酯防水涂料产品性能和质量稳定性都有了很大提高。本文就该生产线的设计理念和关键工艺的改进等几个方面，作一简要介绍。 1设计理念 1.1生产线设计要求 1.1.1产能设计要求 单组分聚氨酯防水涂料年生产能力2万t，双组分聚氨酯/聚脲防水涂料年生产能力1万t，满足公司日益增长的产量需求。 1.1.2质量设计要求 保证聚氨酯/聚脲防水涂料的生产稳定性，产品性能优异，符合GB/T19250—2013《聚氨酯防水涂料》和GB/T23446—2009《喷涂聚脲防水涂料》的要求，为客户提供优质的聚氨酯/聚脲防水涂料。 1.1.3生产线操作设计要求 设备实现电气控制自动化，操作简便，计量精确，中间过程具有可控性；有效减少人工操作，减轻工人劳动强度。 1.1.4生产线环保设计要求 通过对真空脱水产生的气体进行处理，降低气体中有毒物质的含量，减少环境污染；对粉尘进行有效吸附，建立无尘车间，给工人提供一个健康的工作环境。 1.2生产功能划分 1.2.1原材料储存区 预聚体的合成是聚氨酯防水涂料的基本反应，含活泼氢的化合物（聚醚多元醇或聚酯多元醇）和含异氰酸酯基（—NCO）的二元或多元有机异氰酸酯是聚氨酯防水涂料的主要原材料[2]。聚醚多元醇型聚氨酯因其性能上的优势，是目前主流的聚氨酯涂料产品，本公司生产的单组分聚氨酯防水涂料和双组分聚氨酯防水涂料均选用了山东蓝星东大化工有限责任公司生产的聚醚DL-2000D和EP-330N。本公司在原料安排上，液体原材料罐区的4个150m3不锈钢储罐分别储存了聚醚DL-2000D、EP-330N以及另外2种主要液体填料氯化石蜡和芳烃油，同时剩余2个储罐备用，以应对配方的调整。4个储罐中的原料都可以通过中控计量泵精确地输往各个配料罐。粉料是涂料的次要成膜物质，是制备聚氨酯防水涂料不可缺少的原料。而聚氨酯生产过程中的水分主要来自于粉料，粉料含水率过高，将影响产品的储存稳定性，使产品逐渐变稠，以致因黏度过高而无法使用。所以，公司在新涂料车间二
编订：__________________ 单位：__________________ 时间：__________________ 安全劳保鞋具备的功能标 准(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-5469-13 安全劳保鞋具备的功能标准(正式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 防砸－－采用行业标准（保护足趾安全鞋LD50－94），保护足趾安全鞋的内衬为钢包头，既具有耐静压及抗冲击性能，防刺，防砸，十分安全，经检验，耐压力为10KN，鞋头抗冲击力23KG冲击锤自450MM高度自由落下冲击鞋头后，鞋内变形间隙>=15MM，主要适用于矿山，机械建筑安全，冶金，钢铁，港务吊装等重工业行业所使用，起到防护足趾的安全的皮鞋，内有橡胶及弹性体支撑，穿着舒适，且不影响日常劳动操作。 防穿刺－－保护脚掌免受尖锐物的刺伤，最大可承受1100N的穿刺力，国家特级标准。 防静电－－防静电皮鞋根据GB4385－1995标准进行生产，电阻值范围为100K’Ω－1000M’Ω，该产品具有透气性能好，防静电，耐磨，防滑等功能，主
