建筑电气工程施工工艺一、地下室电缆桥架安装及电缆敷设材料要求(1)金属桥架、线槽及其附件:应采用经过镀锌处理的定型产品。
其规格、型号应符合设计要求。
桥架、线槽内外应光滑平整、无棱刺、扭曲、翘边等变形现象。
(2)绝缘导线、电缆:其规格、型号必须符合设计要求,并有产品合格证或“CCC”认证。
(3)安全型压线帽:可根据导线截面积和根数选择使用。
(4)套管:选用时应与导线的规格相配套。
(5)金属膨胀螺栓:应根据允许拉力和剪力进行选择。
(6)接线端子:选用时应根据导线截面及根数选用相应规格的接线端子。
(7)镀锌材料:采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺钉、垫圈、弹簧垫等金属材料作电工工件时,都应经过热镀锌处理。
(8)辅助材料:钻头、电焊条、氧气、乙炔气、调和漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。
施工要点(1)弹线定位根据设计图确定出进户线、盒、箱、柜等电气器具的安装位置,从始端至终端(先干线后支线)找好水平或垂直线,用粉线袋沿墙壁、顶棚和地面等处,沿线路的中心线弹线,按照设计图要求及施工验收规范规定,分匀档距并用笔标出具体位置。
2.预留孔洞根据设计图标注的轴线部位,将预制加工好的木制或铁制框架,固定在标出的位置上,并进行调直找正,待现浇混凝土凝固模板拆除后,拆下框架,并抹平孔洞口。
地下室人防墙套管安装3.支架和吊架安装要求(1)支架与吊架所用钢材应平直,无扭曲。
下料后长短偏差应在5㎜范围内,切口处无卷边、毛刺。
(2)钢支架与吊架应焊接牢固,无变形,焊缝均匀平整,焊缝长度应符合要求,不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷。
(3)支架与吊架应安装牢固,横平竖直,在有坡度的建筑部位,支架与吊架应与建筑物在相同坡度。
(4)支架与吊架规格一般扁铁不应小于30×3㎜;角钢不应小于L25×3㎜。
(5)严禁用电气焊切割钢结构或轻钢龙骨任何部位,焊接后应做防腐处理。
(6)万能吊具应采用定型产品,对线槽进行吊装,并应有各自吊装卡具或支撑设施。
建筑电气工程施工工艺标准第一章配套管、配线安装第1节硬质阻燃塑料管(PVC)敷设工艺1 适用范围本节适用于公用建筑、工厂、住宅等建筑物的电气配管,可浇筑于混凝土内,也可明装于室内及吊顶等场所;适用于室内或有酸、碱等腐蚀介质的场所照明配管敷设安装(不得在40℃以上的场所和易受机械冲击、摩擦等场所敷设)。
2 材料要求(1)凡所使用的阻燃型(PVC)塑料管,其材质均应具有阻燃、耐冲击性能,其氧指数不应低于27%的阻燃指标,并应有检定检验报告单和产品出厂合格证。
(2)阻燃型塑料管外壁应有间距不大于1m的连续阻燃标记和制造厂厂标,管子内、外壁应光滑、无凸棱、凹陷、针孔及气泡,内外径的尺寸应符合国家统一标准管壁厚度应均匀一致。
(3)所用阻燃型塑料管附件及明配阻燃型塑料制品,必须使用配套的阻燃塑料制品。
3 作业条件(1)在配合混凝土结构施工、砖结构施工时,已完成过路管、配件及预埋件的预埋。
(2)在装修前根据土建水平线及抹灰厚度与管道走向,按设计图进行弹线、浇筑预埋件及稳装角钢支架。
(3)喷浆完成后,才可进行管路及各种盒、箱的安装。
4 质量要点(1)注意套箍偏离中心、有松动、插不到位,胶粘剂抹得不均匀。
(2)注意直径大的管段煨弯时,因烤烘面积小,加热不均匀,有凹扁、裂痕及烤伤、变色现象等。
(3)注意管路敷设时出现水平与垂直超差,管卡间距不均匀。
固定管卡前未弹线或拉线,造成水平误差等5 施工工艺(1)工艺流程(2)明配管操作工艺 ①管弯的制作方法预制支、吊架及管弯 热煨法冷煨法测量盒、箱及管路 固定点位置管路固定件安装管路敷设 管路与盒、箱接驳变形缝做法断管 敷管预制管弯可采用冷煨法和热煨法。
在进行阻燃塑料管的敷设与煨弯时,管材对环境温度的要求是:在原材料规定的允许环境温度下进行,其外界环境温度不宜低于-5℃。
a冷煨法适用于Φ15~Φ25的管径。
使用手扳弯管器煨弯,将管子插入配套的弯管器内扳一次煨出所需要的角度。

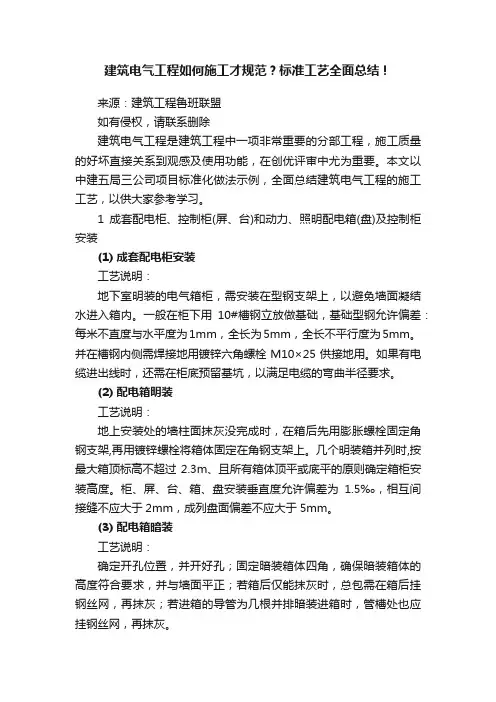

建筑电气工程如何施工才规范?标准工艺全面总结!来源:建筑工程鲁班联盟如有侵权,请联系删除建筑电气工程是建筑工程中一项非常重要的分部工程,施工质量的好坏直接关系到观感及使用功能,在创优评审中尤为重要。
本文以中建五局三公司项目标准化做法示例,全面总结建筑电气工程的施工工艺,以供大家参考学习。
1成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)及控制柜安装(1) 成套配电柜安装工艺说明:地下室明装的电气箱柜,需安装在型钢支架上,以避免墙面凝结水进入箱内。
一般在柜下用10#槽钢立放做基础,基础型钢允许偏差:每米不直度与水平度为1mm,全长为5mm,全长不平行度为5mm。
并在槽钢内侧需焊接地用镀锌六角螺栓M10×25供接地用。
如果有电缆进出线时,还需在柜底预留基坑,以满足电缆的弯曲半径要求。
(2) 配电箱明装工艺说明:地上安装处的墙柱面抹灰没完成时,在箱后先用膨胀螺栓固定角钢支架,再用镀锌螺栓将箱体固定在角钢支架上。
几个明装箱并列时,按最大箱顶标高不超过2.3m、且所有箱体顶平或底平的原则确定箱柜安装高度。
柜、屏、台、箱、盘安装垂直度允许偏差为1.5‰,相互间接缝不应大于2mm,成列盘面偏差不应大于5mm。
(3) 配电箱暗装工艺说明:确定开孔位置,并开好孔;固定暗装箱体四角,确保暗装箱体的高度符合要求,并与墙面平正;若箱后仅能抹灰时,总包需在箱后挂钢丝网,再抹灰;若进箱的导管为几根并排暗装进箱时,管槽处也应挂钢丝网,再抹灰。
轻质隔墙上安装时,确定开孔位置,并开好孔;在装饰装好轻钢龙骨后,用拉铆钉或自攻螺丝将暗装箱体固定在轻钢龙骨上;暗装配电箱箱盖紧贴墙面,箱(盘)涂层完整。
(4) 空心砌块墙、加气砼砌块墙上安装工艺说明:墙面抹完灰后,用镀锌丝杆将箱体的四角固定在空芯墙上。
(5) 电气导管进箱工艺说明:箱子应用开孔器开孔,一孔一套,管径与盒(箱)敲落孔应吻合。
敲落孔大而管径小时,可用铁皮垫圈垫严或用砂浆加石膏补平齐,不得露洞。
建筑电气工程施工工艺标准建筑电气工程的施工工艺标准是指在建筑电气工程施工过程中所需遵循的一系列规范和标准,其目的是为了确保施工过程的安全、高效和质量可控。
建筑电气工程施工工艺标准的制定和执行,对于保障建筑电气工程的施工质量和工期进度具有重要意义。
在实际施工中,严格按照建筑电气工程施工工艺标准进行操作,不仅可以提高工程质量,还可以降低施工风险,保障工程安全。
首先,建筑电气工程施工工艺标准要求施工人员必须具备丰富的电气工程施工经验和专业技能,熟悉施工图纸和相关规范标准。
在施工现场,施工人员应按照相关标准和规范进行施工操作,严格执行施工工艺流程,确保施工过程中的每一个细节符合标准要求。
同时,施工人员还应具备良好的安全意识和责任心,严格遵守施工现场的安全规定,确保施工过程中的安全生产。
其次,建筑电气工程施工工艺标准要求施工单位应具备完善的施工组织管理体系和质量管理体系。
施工单位应建立健全的施工管理制度,明确施工工艺标准的执行要求,制定详细的施工方案和施工计划,合理安排施工人员和施工设备,确保施工过程的有序进行。
同时,施工单位还应加强对施工现场的监督检查,及时发现和解决施工中的质量问题和安全隐患,确保施工质量符合标准要求。
另外,建筑电气工程施工工艺标准还要求施工材料和设备必须符合国家标准和行业规范,施工过程中应严格按照施工图纸和规范要求进行材料和设备的安装和使用。
施工单位应建立健全的材料和设备管理制度,加强对施工材料和设备的采购、验收和使用管理,确保施工材料和设备的质量可控,保障施工质量。
总之,建筑电气工程施工工艺标准的制定和执行对于保障建筑电气工程施工质量和工期进度具有重要意义。
施工单位和施工人员应严格按照相关标准和规范进行施工操作,加强施工管理,确保施工质量符合标准要求,保障施工安全,促进建筑电气工程的健康发展。
建筑电气安装分项工程施工工艺标准一、施工准备1.施工之前需要进行周密的施工准备工作,包括制定施工计划、确定项目组织结构、分配人员和物资等。
2.施工场地需要进行清理,确保电气安装施工的顺利进行。
二、电缆敷设1.电缆敷设过程需要符合国家和行业标准的要求,保证安全可靠。
2.电缆的敷设要遵循规定的敷设深度和间距。
3.电缆的敷设要保持平直,并严禁出现明显的弯曲和扭结。
三、电气设备安装1.所有电气设备的安装都需要按照国家和行业标准进行,确保设备的正常运行。
2.电气设备的安装要求牢固可靠,确保设备在使用过程中不会出现松动和摇晃的情况。
3.电气设备的安装要注意防水、防火等特殊要求,增加设备的使用寿命。
四、电气线路连接1.电气线路的连接要符合国家和行业标准的要求,确保电流的正常传输。
2.电气线路的连接要做好绝缘和接地处理,防止漏电和其他安全事故的发生。
3.各种电气设备之间的连接要经过严格的测试和验收,确保连接的质量合格。
五、电气设备调试1.完成电气设备安装和线路连接之后,需要进行设备的调试工作,确保设备能够正常运行。
2.对电气设备的各项功能进行测试和调整,并进行记录和备案。
六、维护和保养1.完成电气安装之后,需要做好设备的维护和保养工作,确保设备的长期稳定运行。
2.定期对电气设备和线路进行巡视和检修,及时发现和处理问题。
以上是建筑电气安装分项工程施工工艺标准的一些基本内容,施工过程中需要根据具体情况和项目要求进行具体的施工方案和工艺要求。
建筑电气安装分项工程施工工艺标准的制定,对提高电气安装的质量和效率有着重要的作用。
同时,施工方需要加强对施工人员的培训和管理,确保工艺标准的贯彻执行。

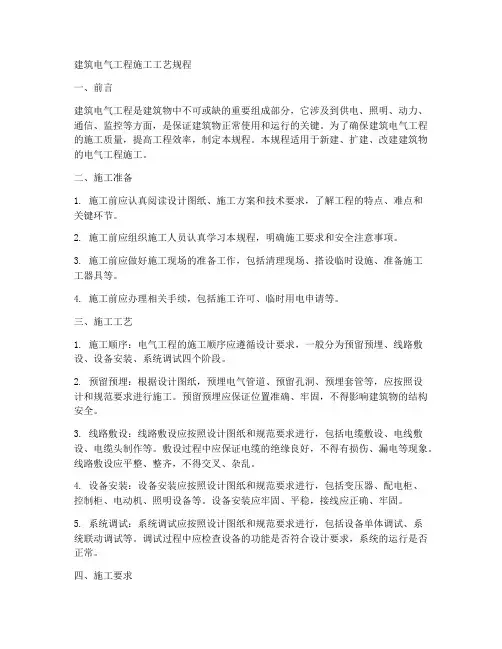

建筑电气工程施工工艺规程一、前言建筑电气工程是建筑物中不可或缺的重要组成部分,它涉及到供电、照明、动力、通信、监控等方面,是保证建筑物正常使用和运行的关键。
为了确保建筑电气工程的施工质量,提高工程效率,制定本规程。
本规程适用于新建、扩建、改建建筑物的电气工程施工。
二、施工准备1. 施工前应认真阅读设计图纸、施工方案和技术要求,了解工程的特点、难点和关键环节。
2. 施工前应组织施工人员认真学习本规程,明确施工要求和安全注意事项。
3. 施工前应做好施工现场的准备工作,包括清理现场、搭设临时设施、准备施工工器具等。
4. 施工前应办理相关手续,包括施工许可、临时用电申请等。
三、施工工艺1. 施工顺序:电气工程的施工顺序应遵循设计要求,一般分为预留预埋、线路敷设、设备安装、系统调试四个阶段。
2. 预留预埋:根据设计图纸,预埋电气管道、预留孔洞、预埋套管等,应按照设计和规范要求进行施工。
预留预埋应保证位置准确、牢固,不得影响建筑物的结构安全。
3. 线路敷设:线路敷设应按照设计图纸和规范要求进行,包括电缆敷设、电线敷设、电缆头制作等。
敷设过程中应保证电缆的绝缘良好,不得有损伤、漏电等现象。
线路敷设应平整、整齐,不得交叉、杂乱。
4. 设备安装:设备安装应按照设计图纸和规范要求进行,包括变压器、配电柜、控制柜、电动机、照明设备等。
设备安装应牢固、平稳,接线应正确、牢固。
5. 系统调试:系统调试应按照设计图纸和规范要求进行,包括设备单体调试、系统联动调试等。
调试过程中应检查设备的功能是否符合设计要求,系统的运行是否正常。
四、施工要求1. 施工过程中应遵守国家和地方的相关法律法规,严格执行施工方案和安全技术措施。
2. 施工过程中应保证施工质量,做到一丝不苟,精益求精。
3. 施工过程中应注重环境保护,做到文明施工,减少对环境的影响。
4. 施工过程中应加强安全管理,严格遵守安全操作规程,防止安全事故的发生。
五、质量验收1. 施工过程中应按照设计和规范要求进行质量验收,验收应包括施工记录、施工图纸、施工样品等。
建筑电气工程施工工艺标准
建筑电气工程施工工艺标准是指在建筑电气工程施工过程中,对于工艺流程、
标准规范、安全措施等方面的要求和规定。
建筑电气工程施工工艺标准的制定和执行,对于保障电气工程施工质量、提高工程施工效率、确保工程安全具有重要意义。
首先,建筑电气工程施工工艺标准需要明确电气设备的安装位置和方法。
在进
行电气设备安装时,需要根据设计要求和现场实际情况,合理确定设备的安装位置,并严格按照标准要求进行安装,确保设备安全可靠。
其次,建筑电气工程施工工艺标准需要规定电气线路的敷设和连接要求。
在进
行电气线路敷设时,需要考虑线路的走向、敷设方式和保护措施,确保线路不受外界环境的影响,保证电气线路的安全可靠。
另外,建筑电气工程施工工艺标准还需要规定电气设备的调试和验收程序。
在
电气设备安装完成后,需要进行设备的调试和验收工作,以确保设备的正常运行和安全使用。
此外,建筑电气工程施工工艺标准还需要明确电气工程施工中的安全措施和应
急预案。
在施工过程中,需要严格遵守安全操作规程,保证施工人员的安全,同时需要制定应急预案,应对可能发生的突发情况,确保施工过程的安全稳定。
最后,建筑电气工程施工工艺标准需要对施工过程中的质量控制进行规定。
在
施工过程中,需要对材料的选用、工艺的操作、施工的质量进行严格控制,确保工程质量符合设计要求。
总的来说,建筑电气工程施工工艺标准的制定和执行,对于保障电气工程施工
质量、提高工程施工效率、确保工程安全具有重要意义。
只有严格按照标准要求进行施工,才能确保电气工程的安全可靠,为建筑工程的顺利进行提供保障。
电气安装工程施工工艺标准目录1 灯具安装工程工艺标准 (1)2 等电位联结安装工艺标准(VI602) (8)3 防雷及接地安装工艺标准 (14)4 火灾自动报警安装及联动调试工艺标准(Ⅶ601) (21)5 配电箱安装工程 (28)6 预制楼板内管路敷设工程 (32)7 现浇顶板内管路敷设工程 (37)8 混凝土墙内管路敷设工程 (41)9 管内配线工程 (45)10 综合布线系统安装工艺标准 (50)11 开关、插座安装工程 (56)1 灯具安装工程工艺标准一、施工准备(一)作业条件1·灯具安装有关的建筑和构筑物的土建工程质量应符合现行的建筑工程施工质量验收规范中的有关规定。
2·灯具安装前建筑工程应满足:(1)对灯具安装有妨碍的模板、脚手架必须拆除。
(2)顶棚、地面等抹灰工作必须完成,地面清理工作应结束,房门可以关锁的情况下安装。
3·在结构施工中配合土建已做好灯具安装所需预埋件的预埋工作。
4·安装灯具用的接线盒口己修好。
5·成排或对称及组成几何形状的灯具安装前应进行测量画线.(二)材料要求1·灯具:各种灯具的型号、规格必须符合设计要求和国家标准的规定.配件齐全,无机械损伤、变形、油漆剥落、灯罩破裂和灯箱歪翘等现象,各种型号的照明灯具应有出厂合格证、”CCC"认证标志和认证证书复印件,进场时做验收检查并做好记录。
2·灯具导线:灯具配线严禁外露,灯具使用导线电压等级不低于交流500V,引向每个灯具的导线线芯最小不小于1。
0 mm2。
3·灯座:无机械损伤、变形、破裂等现象。
4,塑料(木)台:塑料台应有足够的强度,受力后无弯翘变形等现象。
木台应完整、无劈裂,油漆完好无脱落.5·吊管:钢管做灯具吊管时,钢管内径不小于l0mm,钢管壁厚不小于1.5mm。
6·吊钩:固定花灯的吊钩,其圆钢直径不小于灯具吊挂销、钩的直径,不小于6mm,对于大型花灯、吊装花灯的固定及悬吊装置应按灯具重量的2倍做过载试验。

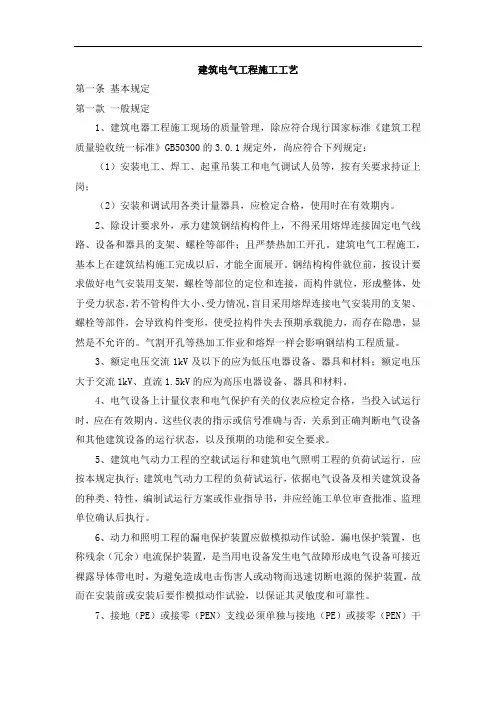

建筑电气工程施工工艺第一条基本规定第一款一般规定1、建筑电器工程施工现场的质量管理,除应符合现行国家标准《建筑工程质量验收统一标准》GB50300的3.0.1规定外,尚应符合下列规定:(1)安装电工、焊工、起重吊装工和电气调试人员等,按有关要求持证上岗;(2)安装和调试用各类计量器具,应检定合格,使用时在有效期内。
2、除设计要求外,承力建筑钢结构构件上,不得采用熔焊连接固定电气线路、设备和器具的支架、螺栓等部件;且严禁热加工开孔。
建筑电气工程施工,基本上在建筑结构施工完成以后,才能全面展开。
钢结构构件就位前,按设计要求做好电气安装用支架,螺栓等部位的定位和连接,而构件就位,形成整体,处于受力状态,若不管构件大小、受力情况,盲目采用熔焊连接电气安装用的支架、螺栓等部件,会导致构件变形,使受拉构件失去预期承载能力,而存在隐患,显然是不允许的。
气割开孔等热加工作业和熔焊一样会影响钢结构工程质量。
3、额定电压交流1kV及以下的应为低压电器设备、器具和材料;额定电压大于交流1kV、直流1.5kV的应为高压电器设备、器具和材料。
4、电气设备上计量仪表和电气保护有关的仪表应检定合格,当投入试运行时,应在有效期内。
这些仪表的指示或信号准确与否,关系到正确判断电气设备和其他建筑设备的运行状态,以及预期的功能和安全要求。
5、建筑电气动力工程的空载试运行和建筑电气照明工程的负荷试运行,应按本规定执行;建筑电气动力工程的负荷试运行,依据电气设备及相关建筑设备的种类、特性,编制试运行方案或作业指导书,并应经施工单位审查批准、监理单位确认后执行。
6、动力和照明工程的漏电保护装置应做模拟动作试验。
漏电保护装置,也称残余(冗余)电流保护装置,是当用电设备发生电气故障形成电气设备可接近裸露导体带电时,为避免造成电击伤害人或动物而迅速切断电源的保护装置,故而在安装前或安装后要作模拟动作试验,以保证其灵敏度和可靠性。
7、接地(PE)或接零(PEN)支线必须单独与接地(PE)或接零(PEN)干线相连接,不得串联连接。
电气工程施工工艺标准最新版于2021年发布,以下简称新标准。
新标准在原标准的基础上,根据近年来电气工程施工的实际情况和技术发展,对部分内容进行了修订和补充。
以下是新标准的主要内容概述。
一、施工准备1. 设计文件:施工前应熟悉和审查电气设计文件,确认设计文件与施工现场实际情况相符。
2. 材料和设备:电气材料和设备应符合国家现行标准、规范和设计要求。
设备应具有出厂合格证、技术说明书、安装使用说明书等文件。
3. 施工工具:施工工具应齐全、完好,满足施工需求。
4. 施工人员:施工人员应具备相应的专业技术资格,熟悉施工工艺和操作规程。
二、电气设备安装1. 变压器、箱式变电所安装:安装应符合设计要求,固定牢固,接线正确。
2. 成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装:柜、箱、盘应安装平稳,接线正确,柜、箱、盘内部接线应整齐,绝缘良好。
3. 低压电动机、电加热器及电动执行机构安装:安装应符合设计要求,固定牢固,接线正确。
4. 柴油发电机组安装:发电机组应安装平稳,接线正确,油机发电机组应进行空载运行试验。
5. 不间断电源安装:不间断电源应安装牢固,接线正确,应进行切换试验。
6. 裸母线、封闭母线、插接式母线安装:母线安装应符合设计要求,固定牢固,接线正确。
7. 电缆敷设、电缆头制作、接线和线路绝缘测试:电缆敷设应符合设计要求,固定牢固,接线正确。
电缆头制作应符合规范要求,线路绝缘测试应合格。
三、电气线路敷设1. 电线导管、电缆导管和线槽敷设:敷设应符合设计要求,固定牢固,排列整齐。
2. 电线、电缆穿管和线槽敷线:穿管和敷线应符合设计要求,固定牢固,排列整齐。
3. 槽板配线:槽板配线应符合设计要求,固定牢固,排列整齐。
4. 钢索配线:钢索配线应符合设计要求,固定牢固,排列整齐。
四、电气设备试验和试运行1. 低压电气动力设备试验和试运行:设备试验和试运行应符合设计要求,设备应运行正常。
2. 避雷引下线和变配电室接地干线敷设:敷设应符合设计要求,固定牢固,接线正确。
建筑电气工程施工标准【正文】一、概述建筑电气工程施工是指在建筑项目中进行电气设备安装、电线电缆敷设、照明系统建设等工作的过程。
为确保施工效果、保障施工安全,制定本施工标准。
二、施工前准备1. 现场勘测与设计在施工前,需进行全面的现场勘测与设计,包括电气布置图纸、电缆通道图纸、配电箱安装位置图纸等。
2. 材料准备与检验按照设计要求,准备所需电气材料,包括电缆、电线、插座、开关、灯具等,同时对材料进行质量检验。
3. 工程进场准备安排施工人员进场,确保施工人员具备相关证书,并进行安全教育培训。
三、施工工艺与要求1. 电气设备安装(1) 安装前,施工人员应仔细阅读电气设备的使用说明书,将设备安装于预留位置。
(2) 安装时,需采取防尘、防潮、防震等措施,保证设备的正常运行,并与相关工种进行协调。
(3) 安装完成后,进行设备的调试与验收,确保质量合格。
2. 电线电缆敷设(1) 电线电缆敷设前,应确认敷设路径和方式,避免与其他管线交叉,确保安全。
(2) 敷设过程中,电线电缆的弯曲半径应符合相关规定,不得超过允许范围,避免导致电缆线芯断裂。
3. 照明系统建设(1) 照明系统需根据设计要求进行布置,保证照明效果满足需求,并确保安装位置固定稳固。
(2) 安装照明设备时,需进行灯具和电线连接的绝缘处理,避免电线短路或漏电等问题。
四、施工安全措施1. 施工现场应设置显眼的安全警示标志,保持通道畅通,防止人员误入危险区域。
2. 施工人员应穿戴个人防护用品,如安全帽、防护鞋、防护手套等,并且在施工过程中,要有人负责监督安全事宜。
3. 所有设备、工具应符合安全要求,操作人员必须熟悉设备操作规程,如有特殊情况需及时与相关人员进行沟通。
4. 施工过程中要定期检查电线电缆的绝缘性能,确保安全可靠。
五、施工验收1. 施工完成后,需进行全面的施工质量验收,包括检查电气设备安装是否符合设计要求,电线电缆敷设是否符合规范等。
2. 各项施工质量均须符合国家现行标准和相关要求,未达标的应及时整改,直至合格为止。
建筑电气分部施工工艺一、电气系统施工程序2.1、施工工艺2.1.1电线导管敷设弹好各层水平线,墙厚度线和设备基础线,配合土建施工。
在预制混凝土楼板上配管,应在楼板吊装就位并调整好,地面做好以前,弹好水平线;在现浇混凝土楼板内配管,应在底层钢筋绑扎完,上层钢筋未绑扎前进行;在现浇砼墙板、柱、梁内配管在钢筋绑扎后进行。
并随墙、柱、梁配合土建施工立管、水平管等。
2.1.2 工艺流程图熟悉图纸→选管→定位→管预制→螺纹管接头与箱盒紧固→箱、盒、支架固定→管路敷设→管路连接接地→管路固定2.2、操作要点2.2.1 熟悉图纸施工前读通电气施工图,并且阅读建筑,结构及其它专业图纸,按施工图纸要求和施工规范、技术交底要求,综合考虑,确定管路敷设部位,走向以及箱(盒)的正确位置。
2.2.2 选管管材,连接附件及盒宜采用同一金属材料制作,使用的原材,应符合国家现行标准的规定,产品应有出厂合格证及检验报告,施工前外观检查应符合下列规定:(1)型号、规格符合设计要求,管材表面有明显的产品标识;(2)镀锌层良好、均匀,无剥落、锈蚀等现象;(3)管材及连接附件,壁厚均匀,管口平整、光滑,内外壁表面光洁,无裂纹、毛刺、飞边、砂眼、气泡、变形等缺陷;(4)螺纹附件的螺纹整齐,光滑,丝扣配合良好。
2.2.3 测位配管前应按设计图纸结合施工验收规范的规定确定好配电设备、各种箱、盒及用电设备安装位置,然后根据暗配管宜沿最近路线,明配管路横平竖直的原则,顺线路的垂直和水平位置进行弹线定位。
2.2.4 管预制弯管:弯管一般采用专用煨弯器进行冷煨,在弯管过程中应注意弯曲处不应有折皱、裂缝现象,弯曲度不应小于管外径10%,弯曲时管子焊缝一般宜放在管子弯曲方向的正、侧面交角处的45°线上。
断管:导管在配管前必须把管子按每段长度切断,用无齿锯切断时要用力均匀平稳,用手锯切钢管时,要注意使锯条保持垂直,管子切断后,断口处应与管轴线垂直,管口要用绞刀或锉刀铣光。
建筑电气安装分项工程施工工艺标准,一、综述1、本标准适用于新建、改建建筑物电气装修安装工程施工工艺要求,包括大型机电、小机电设备安装实际,电气施工、信号施工等工程施工要求。
2、本标准有关文字、图表、所附示意图使用说明均为本标准的组成部分,也是根据本标准进行施工的依据。
3、本标准不涉及影响电气安装质量的重要细节,应依据行业或设计单位的细节设计及生产施工要求和标准编制施工技术方案报审。
二、施工质量分类1、电气安装施工质量分A、B、C三种。
A类安全性最高,B类次之,C类最低。
2、质量保证期按电气安装施工质量分类为3年、2年、1年不等。
三、施工准备1、根据施工要求,预先组织好材料及其他施工所需工具和设备,施工过程中不得缺乏。
2、对导线、电器材料及部件应严格检验确保质量,检查结果满足相关规范要求;3、电气安装施工现场环境要确保安全、清洁,检查机电装置是否与现场环境符合,避免一切可能的安全事故,按设计要求准备好隔离装置;4、施工前应由技术负责人检查验收设计图纸、施工工艺及施工标准等,确认实际施工要求,并准备施工材料、装置、电源,保证进行正常施工;四、电气安装施工1、严禁混用其他单位或零售电气器材作为施工用,主体设备安装要求安装良好,牢固可靠,做到施工文明,采用安全可靠的固定方法,固定时不得造成压迫及拉伤,施工全程应遵守国家有关电器安全规程及规范的要求;2、所安装的机电设备、电气元件及其它附件应满足生产、使用及安装要求,确保其有效性和可靠性;3、具体安装应按现场实际情况,结合装修平面图及设备构造及安装要求,统筹组装,同时考虑配线、布线要求;4、适当位置即可配置传统开关和保险元件,使其功能完善,为用户提供便利;5、安装电缆、罩管和输电线缆时,坚持系统规范,贴紧结实,防止水渗入,确保抗拉性、弯曲性,生产安装时应保证接地可靠和接地电阻值满足国家有关章程的要求;五、试验和记录1、使用前应进行低压供电开关接口的绝缘抗压试验,确保合格后再投入使用;2、检测安装质量,包括接地电阻测量、绝缘电阻测量、耐张性能等,并归档作为施工履历;3、安装完毕,检查严禁超载和电气器材连接面,接线端子、接线终端等应紧固牢固,不得漏字、断错、拆变;4、安装实际还应执行诸如可靠性测试,辐射和抗噪声、抗电磁干扰等测试;5、施工前后均需进行准确有效的记录和考核机制,以便维护和保障质量,为质量保证提供技术支持。
建筑电气工程施工工艺[ 1 ]一般规定1、电气工程拆除前,应编制拆除方案,并经相关部门及监理工程师审批。
2、电气工程拆除完成后,应经相关部门及监理工程师确认,方可进行修缮部分施工。
3、电气安装严禁不穿管直接埋设电线、电缆。
电气回路导线局部拆换时,导线材质应保持一致。
4、配电箱的壳体、底板和安装板应采用A级材料制作,配电箱应安装在A级或B1级装修材料上。
5、电气材料、设备应符合国家现行制造标准,对实行生产许可证制度及国家强制认证的产品应具有相应的生产许可证、“CCC”认证证书、出厂合格证及相关技术文件。
[ 2 ]电线、电缆导管和线槽敷设1、绝缘导管及附件的氧指数(OI)应不小于32,当绝缘导管浇注在混凝土或砌筑在砖墙内时,其氧指数(OI)应不小于27。
绝缘导管不得在高温和易受机械损伤的场所明敷设。
2、金属导管和线槽应接地可靠,并符合下列规定:(1)镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线,应用专用接地卡或螺栓跨接接地线,跨接地线截面积不小于4mm2的铜芯软导线。
(2)当采用套管连接时,套管不能劈裂,套管长度为连接管外径的2~2.5倍,焊口应焊接牢固严密。
(3)金属线槽不得作设备的接地导体,当设计无要求时,金属线槽全长不少于2处与接地干线连接;(4)非镀锌金属线槽间连接板的两端跨接接地线,接地线为铜芯软导线,截面积不小于4mm2;镀锌金属线槽连接板的两端不跨接接地线,但连接板两端不少于2个金属防松螺帽或防松垫圈的连接固定螺栓。
(5)套接紧定式(JDG)钢导管接口按相应标准安装后,可不做跨接地线,但敷设在潮湿场所或在混凝土内敷设时,应涂电力复合酯。
3、金属导管严禁对口熔焊连接;镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。
4、防爆导管不应采用倒扣连接;当连接有困难时,应采用防爆活接头,其结合面应严密。
5、暗敷导管保护层厚度不应小于15mm。
当绝缘导管在墙体上、地面上剔槽埋设时,应采用强度等级不小于M10的水泥砂浆抹面保护。
建筑电气工程施工工艺标准及验收规范
1、建筑电气工程施工工艺标准 ZJQ00-SG-006-2003
2、建筑电气工程施工工艺标准(新疆版) XJJ025-2005
3、电气设备交接试验标准 GB50150-91
4、智能建筑工程施工工艺标准 XJJ027-2005
5、自动化仪表安装工程质量检验评定标准GBJ131-90
6、工业企业照明设计标准 GB50034-92
7、公共建筑节能设计标准
GB50189-2005 8、建筑电气工程施工质量验收规范 GB50303-2002
9、建筑节能工程施工质量验收规范 GB50411-2007
10、低压成套开关设备验收规程 CECS49:93
11、工业自动化仪表工程施工及验收规范 GBJ93-86 12、建筑物防雷设计规范GB50057-94 13、电力工程电缆设计规范 GB50217-94 14、民用闭路监视电视系统工程技术规范 GB50198-94 15、低压配电设计规范 GB50054-95 16、施工现场临时用电安全技术规范 JGJ46-2005 17、35KV及以下架空电力线路施工及验收规范
GB50173-92
18、电气装置安装工程旋转电机施工及验收规范 GB50170-92
19、自动化仪表工程施工及验收规范 GB50093-2002
20、火灾自动报警系统设计规范 GB50116-98 21、建筑与建筑群综合布线系统工程验收规范 GB/T50312-2000 22、建筑与建筑群综合布线系统工程设计规范
GB/T50311-2000 23、长途通信干线光缆传输系统线路工程设计规范 YD/T5102-2005
24、汽车库、修车库、停车场设计防火规范 GB50067-97
