8259中断控制实验

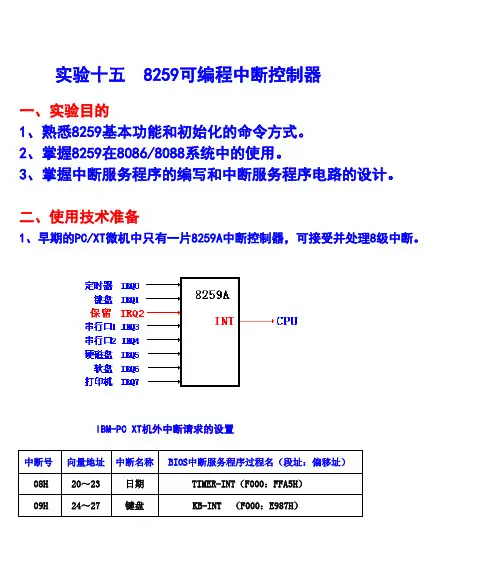

实验十五 8259可编程中断控制器一、实验目的1、熟悉8259基本功能和初始化的命令方式。

2、掌握8259在8086/8088系统中的使用。

3、掌握中断服务程序的编写和中断服务程序电路的设计。

二、使用技术准备1、早期的PC/XT微机中只有一片8259A中断控制器，可接受并处理8级中断。

IBM-PC XT机外中断请求的设置XT机8级外中断表2、PC/AT微机系统的外中断286以上的（PC/AT）微机系统的CPU采用了更高配置的芯片,系统中有两个8259A芯片,接成级连方式，可管理15级中断。

主8259A的口地址为20H、21H，从8259A的口地址为A0H、A1H。

硬件中断源与中断类型对照表中断向量：中断服务程序的入口地址。

中断向量的作用：CPU响应中断后，中断向量将引导CPU去执行相应的中断服务序。

中断向量由两部分组成：1、中断服务程序所在代码段的段基地址（2个字节）。

2、中断服务程序入口的有效地址（2个字节）。

中断向量表我们给每一种中断都安排一个中断类型号。

IBM PC机的中断系统能处理256种类型的中断,类型号为0～0FFH。

每种类型的中断都由相应的中断服务程序来处理,中断向量表就是各中断服务程序的地址表。

PC机存储器最低的1K字节(地址从0～3FFH),存放中断向量，中断向量表中的256项中断向量对应256中断类型,每项占四个字节,其中二个高位字节存放中断服务程序的段地址(16位),二个低位字节存放偏移段地址(16位)。

因为各个服务程序的段地址和偏移地址在中断向量表中按中断类型号顺序存放,所以每类型中断向量的地址可由中断类型号乘以4得出.例如:中断类型4AH的中断向量地址为4AH×4=128H,既128H、129H两个字节存放中断服务程序的偏移地址IP, 12AH、12BH两个字节存放中断服务程序的段地址，取出段地址和偏移地址,CPU就可转入中断服务程序。

中断操作的5个步骤:(1)取中断类型号；(2)计算中断向量地址；(3)取中断向量,偏移地址送IP,段地址送CS；(4)根据CS:IP转入中断服务程序；(5)中断返回到INT指令的下一条指令。

8259中断控制实验1 实验目的1. 掌握8259中断控制器的工作原理；2. 学习8259的应用编程方法；3. 掌握8259级联方式的使用方法。

2 实验设备PC机一台，TD-PITE实验装置一套。

3 实验内容及步骤1. 中断控制器8259简介在Intel 386EX芯片中集成有中断控制单元（ICU），该单元包含有两个级联中断控制器，一个为主控制器，一个为从控制器。

该中断控制单元就功能而言与工业上标准的82C59A是一致的，操作方法也相同。

从片的INT连接到主片的IR2信号上构成两片8259的级联。

在TD-PITE实验系统中，将主控制器的IR6、IR7以及从控制器的IR1开放出来供实验使用，主片8259的IR4供系统串口使用。

8259的内部连接及外部管脚引出如图2-3-1所示。

INTR串口0MIR6MIR7SIR1图2-3-1 8259内部连续及外部管脚引出图表2-3-1列出了中断控制单元的寄存器相关信息。

表2-3-1 ICU寄存器列表初始化命令字1寄存器（ICW1）说明见图2-3-2所示。

ICW1图2-3-2 初始化命令字1寄存器初始化命令字2寄存器（ICW2）说明见图2-3-3所示。

7ICW2中断向量地址图2-3-3 初始化命令字2寄存器初始化命令字3寄存器（ICW3）说明，主片见图2-3-4，从片见图2-3-5。

7ICW3（主片）图2-3-4主片初始化命令字3寄存器7ICW3（从片）图2-3-5 从片初始化命令字3寄存器初始化命令字4寄存器（ICW4）说明见图2-3-6。

7ICW4图2-3-6 初始化命令字4寄存器操作命令字1寄存器（OCW1）说明见图2-3-7。

OCW1图2-3-7 操作命令字1寄存器操作命令字2寄存器（OCW2）说明如图2-3-8所示。

7OCW2图2-3-8 操作命令字2寄存器操作命令字3寄存器（OCW3）说明如图2-3-9所示。

7OCW3图2-3-9 操作命令字3寄存器查询状态字（POLL ）说明如图2-3-10所示。

姓名：学号：2.3 8259中断控制实验2.3.1 实验目的1. 掌握8259中断控制器的工作原理；2. 学习8259的应用编程方法；3. 掌握8259级联方式的使用方法。

2.3.2 实验设备PC机一台，TD-PITE实验装置一套。

2.3.3 实验内容及步骤1、8259单中断实验8259的IR7相连，每按动一次单次脉冲，产生一次外部中断，在显示屏上输出一个字符“7”。

图2-3-11 8259单中断实验接线图实验步骤（1）按图2-3-11连接实验线路；（2）编写实验程序，经编译、链接无误后装入系统；（3）运行程序，重复按单次脉冲开关KK1＋，显示屏会显示字符“7”以说明响应了中断。

实验结果分析主程序运行过程中遇到中断请求，进而响应中断请求，即在屏幕上输出字符“7”。

实验流程图2、主8259 多中断实验实验步骤：（1）按上图所示完成实验电路连线。

KK1＋连接到主片8259的IR7上，KK2＋连接到从片8259的IR6上。

（2）打开PC机，运行Wmd86软件，进入Wmd86集成开发环境。

（3）对程序进行编译、连接、加载和运行，并验证实验程序的正确性。

（4）分别按动单次脉冲开关KK1＋或KK2+时，显示屏上会显示什么信息，将屏幕截图填在实验报告数据处理分析部分的表2中。

（5）如果同时按KK1＋和KK2+时，显示屏上会显示什么信息，并在实验结论对实验结果进行解释。

流程图中断请求分析与实验一相比，中断向量表多存储了M6。

主程序在运行过程中接到中断请求，于是响应中断，在处理中断程序的过程中再次接到中断请求，于是再次响应中断，处理中断程序。

处理完后逐层返回。

3. 8259级联实验实验接线图如图2-3-12所示，KK1＋连接到主片8259的IR7上，KK2＋连接到从片8259的IR1上，当按一次KK1＋时，显示屏上显示字符“M7”，按一次KK2＋时，显示字符“S1”。

编写程序。

实验步骤（1）按图2-3-12连接实验线路；（2）输入程序，编译、链接无误后装入系统；（3）运行程序，按动KK1＋或KK2＋，观察实验结果，验证实验程序的正确性； （4）若同时按下KK1＋和KK2＋，观察实验结果，解释实验现象。

竭诚为您提供优质文档/双击可除8259中断控制器实验报告篇一：8259中断控制器实验报告8259中断控制器实验报告作者：一实验目的1，掌握8259A的工作原理。

2，掌握编写中断服务程序方法。

3，掌握初始化中断向量的方法。

二，实验设备cpu挂箱，8086cpu模块图1-cpu挂箱三，实验内容用电平开关的输出作为中断源，每个开关对应于一个中断源。

在中断服务程序中，通过74Ls273输出一个数据，以点亮于中断源对应位置的LeD灯。

四，实验原理1.本实验用到三部分电路：电平开关电路、简单I/o扩展电路和8259中断控制器电路；2.8086的中断系统是向量中断方式，内存中特定位置有一中断向量表，表内存有不同中断类型的中断向量，不同的中断向量对应不同的偏移地址；3.中断类型由8359通过数据总线送给8086,8086内部电路会将该类型值自动乘4，而后赋给指令指针，从而转向中断向量表的相应单元取得中断入口地址，之后就进入中断服务程序；4.中断类型的高5位由8359寄存器Icw2决定，低3位由中断源IRx的编码自动填充，IRo~IR7的编码分别是000,001,010,011,100,101,110,111。

五，实验步骤1，实验接线cs0-cs8259cs1-cs27300~07-LeD1~LeD8K1~K8-IR0~IR7InT-InT(8086cpu板)InTA-InTA(8086cpu板)2，编译调试程序3，全速运行程度，拨动某一电平开关，观察LeD的亮灭情况。

六，实验结果全速运行程序，由上向下拨动开关时，相应位置的LeD灯点亮，其余LeD灯全灭七，源代码Assumecs:coDecoDesegmenTpubLIcoRg100hsTART:moVcx,0sTART1：cLImoVDx,04A0hmoVAx,13houTDx,AxmoVDx,04A2hmoVAx,80h ouTDx,AxmoVAx,01houTDx,AxmoVAx,00houTDx,AxnopmoVAx,0moVDs,AxmoVADDDI,2DI,200hmoVDs:[DI],100h;初始化中断向量表moVAx,oFFseTint0moVDs:[DI],AxADDDI,2moVDs:[DI],100hADDDI,2moVAx,oFFseTint1moVDs:[DI],AxADDDI,2moVDs:[DI],100hADDDI,2moVAx,oFFseTint2moVDs:[DI],AxADDDI,2moVDs:[DI],100hADDDI,2moVAx,oFFseTint3moVDs:[DI],AxADDDI,2moVDs:[DI],100hADDDI,2moVAx,oFFseTint4moVDs:[DI],AxADDDI,2moVDs:[DI],100hADDDI,2moVAx,oFFseTint5moVDs:[DI],AxADDDI,2moVAx,oFFseTint6moVDs:[DI],AxADDDI,2moVDs:[DI],100hADDDI,2moVAx,oFFseTint7moVDs:[DI],AxADDDI,2；上述程序为芯片8259的初始化程序moVDs:[DI],100hmAIn:moVAx,0sTIwAITIng:cmpAx,0hJewAITIngmoVDx,04b0houTDx,AxmoVcx,0 DeLAY:LoopDeLAYJmpsTART1Int0：cLInopmoVAx,oFehIReTInt1：cLInopmoVAx,oFDhIReTInt2：cLInopmoVAx,oFbhIReTInt3：cLInopmoVAx,oF7hIReTInt4：cLInopmoVAx,oeFhIReTInt5：cLInopmoVAx,oDFhIReTInt6：cLInopmoVAx,obFhIReTInt7：cLInopmoVAx,o7FhIReT篇二：8259中断控制实验报告深圳大学实验报告班级：实验时间：实验报告提交时间：教务处制篇三：8259中断控制实验报告实验六8259中断控制一、实验目的1.学习8086/8088cpu中断系统的知识。

实验六. 8259单级中断控制器实验内容一、８２５９单级中断控制器实验目的：1.掌握8259中断控制器的接口方法.2.掌握8259中断控制器的应用编程.二、实验内容：本系统中已设计有一片8259A中断控制芯片，工作于主片方式，8个中断请求输入端IR0~IR7对应的中断型号为8~F，其和中断矢量关于如下表所示。

8259中断源中断类型号中断矢量表地址IR0 8 20H～23HIR1 9 24H～27HIR2 A 28H～2BHIR3 B 2CH～2FHIR4 C 30H～33HIR5 D 34H～37HIR6 E 38H～3BHIR7 F 3CH～3FH根据实验原理图5－14，8259A和8088系统总线直接相连，8259A 上连有一系统地址线A0，故8259A 有2 个端口地址，本系统中为20H、21H。

20H 用来写ICW1， 21H 用来写ICW2、ICW3、ICW4，初始化命令字写好后，再写操作命令字。

OCW2、OCW3 用口地址20H，OCW1用口地址21H。

图5－14中，使用了3号中断源，IR3插孔和SP插孔相连，中断方式为边沿触发方式，每按一次AN按钮产生一次中断信号，向8259A发出中断请求信号。

如果中断源电平信号不符规定要求则自动转到7号中断，显示"Err"。

CPU响应中断后，在中断服务中，对中断次数进行计数并显示，计满5次结束，显示器显示"8259Good"。

三、实验线路连接：8259A的IR3插孔和脉冲发生器单元SP插孔相连。

SP插孔初始电平置为低电平。

四、实验软件清单：见随机光盘，文件名为H8259－1.ASM五、实验步骤：1、按图5－14连好实验线路2、运行实验程序：在DVCC－8086JHN上显示"8259－1"。

3、按AN按键，每按二次产生一次中断，在显示器左边一位显示中断次数，满5次中断，显示器显示"8259 good"。

共享知识分享快乐XX学院实验报告实验名称姓名学号班级教师日期一、实验内容与要求1.1 实验内容本次实验分为如下3个子实验：(1)单中断请求实验：利用系统总线上中断请求信号MIR7，设计一个单一中断请求实验；(2)双中断优先级实验：利用系统总线上中断请求信号MIR6和MIR7，设计一个双中断优先级应用实验，观察8253对中断优先级的控制；(3)级联中断实验：利用系统总线上中断请求信号MIR7和SIR1，设计一个级联中断应用实验。

1.2 实验要求本次实验中三个子实验的实验要求如下：(1)单中断请求实验：单脉冲KK1+与主片8259的IR7相连。

每按KK1+，进入一次中断，输出7；(2)双中断优先级实验：单脉冲KK1+连主片8259的IR7，KK2+连其IR6。

每当KK1+按下时显示“7”，每当KK2+按下显示“6”；(3)级联中断实验：单脉冲KK1+连主片8259的IR7，KK2+连从片的IR1。

每当KK1+按下时显示“M7”，每当KK2+按下显示“S1”。

二、实验原理与硬件连线2.1 实验原理(1)中断控制器8259简介在Intel 386EX芯片中集成有中断控制单元（ICU），该单元包含有两个级联中断控制器，一个为主控制器，一个为从控制器。

该中断控制单元就功能而言与工业上标准的82C59A是一致的，操作方法也相同。

从片的INT连接到主片的IR2信号上构成两片8259的级联。

在TD-PITE实验系统中，将主控制器的IR6、IR7以及从控制器的IR1开放出来供实验使用，主片8259的IR4供系统串口使用。

8259的内部连接及外部管脚引出如图1-1：INTR串口0MIR6MIR7SIR1图1-1 8259内部连续及外部管脚引出图表1-1列出了中断控制单元的寄存器相关信息。

表1-1 ICU寄存器列表初始化命令字1寄存器（ICW1）说明见图1-2所示。

7ICW1图1-2 初始化命令字1寄存器初始化命令字2寄存器（ICW2）说明见图1-3所示。

8259中断控制实验报告实验报告：8259中断控制实验一、实验目的：学习和掌握8259中断控制器的工作原理和使用方法。

二、实验设备：计算机、8259中断控制器芯片、连接线、示波器等。

三、实验原理：1.8259中断控制器简介8259是Intel公司推出的一个通用中断控制器芯片，它可以管理多种设备的中断请求，并对中断请求进行优先级排序和处理。

8259具有级联功能，可以通过级联实现更多的设备中断管理。

2.8259工作原理8259中断控制器有两个主要模块：中断请求译码器和中断向量地址寄存器。

中断请求译码器用于判断中断请求的优先级，按照优先级排序，将中断请求发送给CPU。

中断向量地址寄存器用于存储中断向量的地址，CPU根据中断向量的地址来执行相应的中断服务程序。

3.8259中断控制器的寄存器8259中断控制器有多个重要的寄存器，包括中断屏蔽寄存器、中断请求寄存器、中断服务地址寄存器等。

中断屏蔽寄存器用于屏蔽或打开特定中断请求。

中断请求寄存器用于存储当前的中断请求状态。

中断服务地址寄存器用于存储中断向量的地址。

四、实验内容：1.配置8259中断控制器将8259中断控制器连接到计算机，并通过连接线将适当的引脚连接到需要中断控制的设备上。

2.编写中断服务程序根据实验要求，编写相应的中断服务程序，并将其存储在中断服务地址寄存器指定的内存地址中。

3.设置中断向量地址将中断向量的地址存储在中断向量地址寄存器中，使CPU能够根据中断请求执行相应的中断服务程序。

4.测试中断控制功能通过测试设备向8259中断控制器发送中断请求，观察计算机是否能正确处理中断请求，并执行相应的中断服务程序。

五、实验结果与分析：经过以上实验步骤，我们成功配置了8259中断控制器，并编写了相应的中断服务程序。

在测试过程中，通过向8259中断控制器发送中断请求，我们观察到计算机正确地处理了中断请求，并执行了我们编写的中断服务程序。

这表明我们成功地完成了8259中断控制实验。

8259中断控制器实验的实验报告实验报告：8259中断控制器实验一、实验目的本实验的目的是通过对8259中断控制器的实验，掌握和理解8259中断控制器的原理、工作原理和使用方法。

通过实验能够进一步了解中断控制器的中断分配和中断处理等功能。

同时还能够通过实验，对中断优先级以及中断的屏蔽和响应进行深入了解。

二、实验原理1.8259中断控制器简介8259中断控制器是用于管理和控制多个硬件设备的中断请求的重要芯片。

它是一个具有8个中断请求输入和8个中断向CPU输出的优先级解码器。

中断控制器主要由两个部分组成：中断请求器部分和中断控制器部分。

中断请求器部分用于产生中断请求信号，而中断控制器部分用于优先级解码和中断分配。

2.8259中断控制器的工作原理8259中断控制器可以管理多个硬件设备的中断请求，同时对中断信号进行优先级判断和派发给CPU进行相应处理。

当一些硬件设备发生中断时，会发送中断请求信号给8259中断控制器，然后8259将根据中断请求的优先级判断是否屏蔽或者响应该中断请求。

3.8259中断控制器的使用方法在使用8259中断控制器时，首先需要设置中断控制器的工作模式和中断请求的优先级，然后对中断控制器的屏蔽和响应进行相应的配置。

使用中断控制器时，还需要对中断服务程序进行适当的编程，以实现中断的处理逻辑。

三、实验步骤1.实验前的准备工作（1）准备实验所需的开发板和8259中断控制器。

（2）将8259中断控制器与相应的硬件设备连接。

（3）准备PC机和开发板的通信线缆。

2.8259中断控制器的设置和初始化（1）通过编程方式将8259中断控制器设置为特定的工作模式。

（2）设置中断请求（IRQ）的优先级。

3.中断服务程序的编写（1）根据需求编写中断服务程序，即中断处理逻辑。

（2）将中断服务程序与8259中断控制器的相应中断请求进行关联。

4.实验结果的观察和分析（1）观察测试硬件设备的输出结果。

（2）分析实验结果，判断是否成功实现中断控制和处理。

实验六8259中断控制器实验6.1 实验目的(1) 学习中断控制器8259的工作原理。

(2) 掌握可编程控制器8259的应用编程方法。

6.2 实验设备PC微机一台、TD-PIT+实验系统一套。

6.3 实验内容1. 单中断应用实验(1)编写中断处理程序，利用PC机给实验系统分配的中断线，使用单次脉冲单元的KK1+按键模拟中断源，每次PC机响应中断请求，在显示器上显示一个字符。

(2)编写中断处理程序，利用PC机给实验系统分配的中断线，使用单次脉冲单元的KK1+按键模拟中断源，每次PC机响应中断请求，在显示器上显示“Hello”，中断5次后退出。

2．扩展多中断源实验利用实验平台上8259控制器对扩展系统总线上的中断线INTR进行扩展。

编写程序对8259控制器的IR0和IR1中断请求进行处理。

6.4 实验原理1. 8259控制器的介绍中断控制器8259A是Intel公司专为控制优先级中断而设计开发的芯片。

它将中断源优先级排队、辨别中断源以及提供中断矢量的电路集于一片中，因此无需附加任何电路，只需对8259A进行编程，就可以管理8级中断，并选择优先模式和中断请求方式，即中断结构可以由用户编程来设定。

同时，在不需增加其他电路的情况下，通过多片8259A的级连，能构成多达64级的矢量中断系统。

它的管理功能包括：1）记录各级中断源请求，2）判别优先级，确定是否响应和响应哪一级中断，3）响应中断时，向CPU传送中断类型号。

8259A的内部结构和引脚如图6-1所示。

8259A的命令共有7个，一类是初始化命令字，另一类是操作命令。

8259A的编程就是根据应用需要将初始化命令字ICW1-ICW4和操作命令字OCW1-OCW3分别写入初始化命令寄存器组和操作命令寄存器组。

ICW1-ICW4各命令字格式如图6-2所示，OCW1-OCW3各命令字格式如图6-3所示，其中OCW1用于设置中断屏蔽操作字，OCW2用于设置优先级循环方式和中断结束方式的操作命令字，OCW3用于设置和撤销特殊屏蔽方式、设置中断查询方式以及设置对8259内部寄存器的读出命令。

实验五、8259中断控制器实验和作业实验题目：8259中断控制器点亮LED灯实验一、实验目的了解8259中断控制器的基本使用，掌握中断程序编程技术。

二、实验内容使用单脉冲电路产生的脉冲信号作为386EX模块8259中断请求输入，每按一次单脉冲按键，触发一次中断，通过8255 PC0驱动LED交替亮和灭，硬件连接如题图所示。

基础三题图、8259中断控制器实验连线示意图三、实验提示MIR5是接到PC的主8259A中断控制器的IR5端，因此不需要对8259A初始化（ICW1-ICW4），但要进行设置中断矢量和打开中断等操作；注意：TPC实验平台中采用的是非自动结束，则需要在中断结束前（中断服务程序的最后）发中断结束命令。

另外、写入中断屏蔽字应采用“读—修改—写”过程，如下所述：IN AL，21HAND AL，0DFH软件实现流程图.MODEL SMALL.386CODE SEGMENTASSUME CS:CODESTART: MOV DX,203HMOV AL,90H ;设置8255控制字,OUT DX,ALMOV CL,0CLI ;关386 CPU中断；写入中断屏蔽字OCW1时，采用读取－修改－写入的顺序IN AL,21HAND AL,11011111B ;MASK BYTEOUT 21H,AL;将中断入口地址写入中断向量表PUSH DSMOV BX,0MOV DS,BXLEA AX,CS:INT_PROC ;将中断程序的入口地址给AXMOV BX,5 ;N=IRX 中断IR5MOV SI,30H ;BASE =30H 基址ADD SI,BX；基址＋IR5=中断类型号为35HSAL SI,2 ; 中断类型号为35H X 4＝中断向量存于SIMOV DS:[SI],AX ;将入口地址AX送到中断向量表中PUSH CSPOP AXMOV DS:[SI+2],AXPOP DSSTI ;开386 CPU中断LLL: JMP LLLINT_PROC PROC FARPUSH AXCMP CL,0JZ SET0MOV DX,203H ;PC0=1MOV AL,01OUT DX,ALMOV CL,0JMP ENDINTSET0: MOV DX,203H ;PC0=0MOV AL,00OUT DX,ALMOV CL,1ENDINT:MOV AL,20HOUT 20H,ALPOP AXSTIIRETINT_PROC ENDPCODE ENDSEND START。

接口技术实验报告实验四：8259中断控制器实验一、实验目的1、掌握8259中断控制器的接口方法。

2、掌握8259中断控制器的应用编程。

二、实验设备微机原理实验箱、8086CPU模块。

三、实验内容用脉冲发生器作为中断源，每按一次脉冲发生器的按键即产生一次中断。

在中断服务程序中，通过74LS273输出一个数据，以点亮与中断源相对应位置的LED。

四、实验原理介绍8259中断控制器电路本实验用到三部分电路：电平开关电路、简单I/O口扩展电路和8259中断控制器电路。

电平开关电路、简单I/O口扩展电路参看实验一。

8259中断控制器电路：如上图所示，其中：CS是8259芯片的片选插孔，IR0~IR7是8259的中断申请输入插孔。

DBUS是系统8位数据总线。

INT插孔是8259向8086CPU的中断申请线，INTA是8086的中断应答信号。

五、实验步骤1.断电连接导线,连好实验线路图。

1)8259的INT连8088的INTR；2)8259的INTA连8088的INTA；3)“”插孔和8259的3号中断IR3插孔相连，“”端初始为低电平；4)8259的CS端接FF80H孔，74LS273的CS端接FF90H孔。

5)Q0～Q7 L1～L82.编译调试程序3.全速运行，观察实验现象六、实验提示1、8259芯片介绍中断控制器8259A是专为控制优先级中断而设计的芯片。

它将中断源优先级排队、辨别中断源以及提供中断矢量的电路集于一片中。

因此无需附加任何电路，只需对8259A进行编程，就可以管理8级中断，并选择优先模式和中断请求方式。

即中断结构可以由用户编程来设定。

同时，在不需要增加其它电路的情况下，通过多片8259A的级联，能构成多达64级的矢量中断系统。

2、8086的中断系统是向量中断方式。

内存中特定位置有一中断向量表，表内存有不同中断类型的中断向量（中断入口地址）。

不同中断类型的中断向量在表内有对应的偏移地址，其计算方法是：中断类型*4。

实验六 8259中断控制器实验实验项目名称：8259中断控制器实验实验项目性质：普通所属课程名称：微机原理与应用实验计划学时：2一、实验目的1、熟悉并且理解中断技术，体验中断技术对于实时的可编程系统的意义。

2、掌握中断技术所涉及的线路连接、初始化、优先级、屏蔽、中断响应、转入中断服务程序、中断结束、反复接收中断的过程与参数设置，尤其是硬件处理与软件处理的交汇点——中断向量表。

3、掌握中断控制各参数的初始化和更新方法。

二、实验内容和要求1、用单脉冲发生器（P0）作中断源，每按一次产生一次中断申请，改变一个发光二极管的亮灭状态。

如果没有中断源，则不产生中断，发光二极管的亮灭状态保持不变。

2、实验原理图三、实验主要仪器设备和材料1、EL实验箱2、计算机3、中断控制板四、实验方法、步骤及结果测试1、将中断控制板插入EL实验箱左上角的40针插座上；2、将单脉冲发生器的输出P0与8259A中断控制板的中断源IR0相连；3、将8259中断控制板的片选信号CS59与CS7相连；4、从CS0~CS7片选信号中选一个信号CS1(04b0h)与输出接口芯片74LS273的片选信号CSU8相连，74LS273的输出信号SO0接一个发光二极管L1；5、编程并调试，在中断服务程序设置断点，按下PUL键、产生单脉冲后，能够观察到发光二极管亮灭控制器的状态翻转，以及相应的发光二极管的亮灭；6、实验源程序（实验程序名Ｔ4.ASM）Assume cs:codeCode segment publicOrg 100hStart:Mov dx,3f0h ;8259初始化Mov al,13h ;ICW1设置Out dx,alMov dx,3f2hMov al,80hOut dx,al ;ICW2设置中断类型为80HMov al,03hOut dl,al ;ICW4设置Mov ax,00hOut dx,al ;OCW1设置，允许所有8个中断Mov ax,00h ;设置中断向量表OUT DX,AXMOV AX,00hMov ds,axMov si,200hMov ax,offset hintMov ds:[si],axAdd si,2Mov ds:[si],0100h ;设置中断服务程序入口地址XOR AL,AL ;初始化发光二极管亮灭控制器STI ;IF<-1，开中断Waiting:NOPJMP waiting ;在主程序无限循环Hint: ;中断服务子程序XOR AL,1 ;每响应中断、进入中断服务程序，发光二极管状态翻转一次MOV DX,04B0HOUT DX,ALIRETCode endsEnd start说明：８０８６的中断系统是向量中断方式，不同类型的中断向量存于不同的位置，其计算方法是：中断类型Ｎ＊４中断类型的高５位由８２５９读出，低３位有ＩＲ的编码确定，ＩＲ０＝０００ＩＲ１＝００１...ＩＲ７＝１１１五、实验报告要求1、试说明本实验中8259A中断控制器各寄存器ICW1、ICW2、ICW4、OCW1的初始化设置含义。

8259中断实验报告引言本实验旨在通过实践掌握8259中断控制器的工作原理和使用方法。

8259中断控制器是一种在计算机系统中用于管理和调度中断请求的硬件设备。

本实验将通过编写代码并进行实际测试，来展示8259中断控制器的功能和效果。

实验过程步骤一：准备工作在开始实验之前，我们需要准备以下材料和工具：•一台支持8259中断控制器的计算机•8259中断控制器的手册或技术资料•一份适用于目标计算机系统的编程环境步骤二：了解8259中断控制器在开始编写代码之前，我们需要对8259中断控制器有一定的了解。

查阅8259中断控制器的手册或技术资料，了解其工作原理、寄存器结构和编程方法。

步骤三：编写初始化代码在开始使用8259中断控制器之前，我们需要对其进行初始化配置。

根据目标计算机系统的要求，编写初始化代码，并将其加载到计算机系统中。

步骤四：编写中断处理程序中断处理程序是在发生中断请求时由8259中断控制器调用的代码段。

根据实际需求，编写中断处理程序，并将其加载到计算机系统中。

步骤五：测试代码在完成初始化和中断处理程序的编写后，我们需要进行代码测试。

通过触发中断请求，检查中断处理程序是否能够正确地被调用和执行。

步骤六：分析实验结果根据测试结果，分析实验中发生的问题和异常情况。

比较预期结果与实际结果之间的差异，并进一步优化代码和配置。

结果与讨论在本实验中，我们成功地使用了8259中断控制器，并编写了相应的初始化代码和中断处理程序。

经过测试，中断处理程序能够正确地被调用和执行。

然而，在实验过程中也遇到了一些问题。

例如，可能会出现中断处理程序无法正确响应中断请求的情况。

这可能是由于配置不当或代码逻辑错误所致。

在遇到问题时，我们可以通过查阅8259中断控制器的手册或技术资料，以及调试工具来进行排查和修复。

通过本实验，我们进一步加深了对8259中断控制器的理解，掌握了其工作原理和使用方法。

在实际应用中，8259中断控制器可以广泛应用于各种计算机系统，提供可靠的中断管理和调度功能。

8259中断实验报告8259中断实验报告概述：8259中断控制器是一种重要的硬件设备，用于管理和处理计算机系统中的中断请求。

本实验旨在通过对8259中断控制器的实际应用，深入理解中断的概念、工作原理和实现方法。

实验目的：1. 了解中断的基本概念和作用；2. 掌握8259中断控制器的工作原理；3. 熟悉8259中断控制器的编程方法；4. 实现一个简单的中断处理程序。

实验设备：1. 计算机；2. 8259中断控制器；3. 开发工具。

实验步骤：1. 硬件连接：将8259中断控制器与计算机主板相连，确保连接正确稳定。

2. 编程准备：打开开发工具，创建一个新的工程，选择适当的编程语言。

3. 初始化8259中断控制器：在程序中调用相应的函数，设置8259中断控制器的工作模式、中断向量表等。

4. 编写中断处理程序：根据实际需求，编写一个简单的中断处理程序，例如键盘输入中断处理程序。

5. 编译、链接和调试：对程序进行编译、链接，生成可执行文件，并进行调试，确保程序的正确性和稳定性。

6. 实验结果分析：运行程序，观察中断处理程序的执行情况，分析中断的触发条件、处理过程和效果。

实验心得：通过本次实验，我深入了解了中断的概念和作用，掌握了8259中断控制器的工作原理和编程方法。

在实际操作中，我遇到了一些问题，例如连接错误、程序调试等，但通过不断尝试和调整，最终成功实现了一个简单的中断处理程序。

这次实验对我来说是一次很好的学习机会，不仅加深了对中断的理解，还提高了我的编程能力和问题解决能力。

总结：中断是计算机系统中一个重要的概念，对于提高系统的响应速度和处理效率具有重要意义。

8259中断控制器作为中断管理和处理的关键设备，其工作原理和编程方法需要我们深入了解和掌握。

通过本次实验，我对中断和8259中断控制器有了更深入的理解，并通过实际操作加深了对中断处理程序的编写和调试的经验。

这对我今后的学习和工作都具有重要的参考价值。

8259中断控制实验8259是一种可编程中断控制器，它可以为CPU管理多个中断源，并将中断请求转换为优先级和中断屏蔽，从而保证CPU不会重复处理中断。

8259的工作原理是，由CPU发送中断请求信号给8259，8259从中断请求中选择最高优先级的请求并将其向CPU发出中断请求信号。

CPU接收到中断请求后，将中断处理程序存入中断向量表，并调用处理程序。

本实验的目的是熟悉8259的工作原理和接口，并学会使用它管理系统中的中断源。

实验设备：- 一台基于x86架构的计算机- 一块8259可编程中断控制器芯片- 一块串口编程板- 一根串口线实验步骤：1. 连接8259芯片到计算机，将8259连接到计算机的I/O总线上，连接好中断请求信号线和CPU的中断引脚INT引脚，将8259的中断输出线连接到CPU的从INT1到INT7的引脚，其中INT0引脚作为级联输出使用。

2. 配置8259芯片，使用8259的控制寄存器对中断源进行配置，包括优先级、中断屏蔽和中断触发方式等。

3. 编写8259驱动程序，使用8259的接口函数实现中断源的管理，包括中断请求、屏蔽、解除屏蔽和中断处理等操作。

4. 进行实验测试，编写测试程序，模拟多个中断源同时发送中断请求信号，测试8259是否可以正确选择最高优先级的中断源，并将中断请求信号发送给CPU。

5. 进行串口输出测试，使用串口编程板连接计算机的串口，编写串口中断程序，在数据接收时产生中断请求，测试8259是否可以正确处理串口中断请求，并将数据传输到CPU。

实验注意事项：1. 在配置8259时，需注意优先级和中断屏蔽的设置，以确保高优先级的中断源优先被处理，同时避免中断屏蔽导致的延迟。

2. 8259在进行中断信号转换时，需要与CPU进行同步，因此在编写驱动程序时，需注意中断处理的时机和中断向量表的设置。

3. 串口编程中使用的是异步通信方式，需要注意数据传输的时序和缓存管理，避免数据丢失或重复传输的情况。
