人教版2019年初中物理 电生磁、磁生电、电磁铁、电动机综合专题练习(包含答案)

第二十章电与磁第5节电生磁知识点专项练习一、选择题1、用如图所示的装置探究通电导线在磁场中的受力情况。

接通电源，发现导体ab向左运动；把电源正负极对调后接入电路，发现导体ab向右运动。

这个实验事实说明通电导线在磁场中受力（）A．方向与电流方向有关 B．方向与磁感线方向有关C．大小与电流大小有关 D．大小与磁场强弱有关2、利用图所示的装置，可以进行的实验是（）A. 探究通电螺线管外部磁场的方向B. 探究通电导体在磁场中受力情况C. 探究电磁铁磁性强弱与哪些因素有关D. 探究导体在磁场中运动时产生感应电流的条件3、如图所示,在蹄形磁体的磁场中放置一根与螺线管连接的导体棒ab,当ab棒水平向右运动时,小磁针N极转至右边。

可使如图所示位置的小磁针N极转至左边的操作是()4、下图所示中的a表示垂直于纸面的一根导线,它是闭合电路的一部分。

它在磁场中按箭头方向运动时,会产生感应电流的是()A.甲和乙B.乙和丙C.丙和丁D.甲和丁5、图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，当它在磁场中按箭头方向运动时，不能产生感应电流的情况是（）A． B． C． D．6、下列设备中，利用了电磁感应原理工作的是（）A、电动机B、动圈式话筒C、电磁起重机D、扬声器7、把一台手摇发电机跟灯光连接起来，使线圈在磁场中转动，可以看到灯光发光。

关于手摇发电机发电过程，下列说法正确的是（）A．发电机是将重力势能转变电能的装置B．匀速摇动转轮，灯光的亮度不变C．转轮转速越快灯光亮度越暗D．转轮在一个周期内电流方向改变两次8、如图四个实验中，用来探究电磁感应现象的是（）A． B．C． D．9、如图所示电与磁的实验装置中，属于发电机原理的是（）A． B．C． D．10、图1所示的四幅图中能说明发电机工作原理的是( )二、多项选择11、如图所示，在“探究什么情况下磁可以生电”的实验中，导线ab与灵敏电流计组成闭合电路，蹄形磁体放置在水平桌面上保持静止时，下列说法正确的是（）A. 导线ab静止不动，电流计指针不偏转B. 导线ab在水平方向运动，电流计指针可能会发生偏转C. 导线ab在竖直方向运动，电流计指针可能会发生偏转D. 电流计指针的偏转方向与导线ab的运动方向有关12、如图所示，是实验室用的手摇发电机.当老师演示时，同学们发现接入电流表的指针来回摆动，且转动越快灯泡越亮.则下列结论正确的是（）A.发电机工作过程中电能转化为机械能B.发电机工作原理是法拉第的电磁感应现象C.针来回摆动，说明发电机产生的是交流电D.转动越快灯泡越亮，说明导体切割速度越大，产生感应电流越大三、填空题13、如图是一款能发电的魔方充电器，转动魔方时，他根据（选填“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”）的原理发电，这个过程能转化为电能，产生的电能储存于魔方内．魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的（选填“电源”或“用电器”）14、发电机是利用现象制成的，我国发电厂发出的交变电流的频率是50Hz，其周期是s。

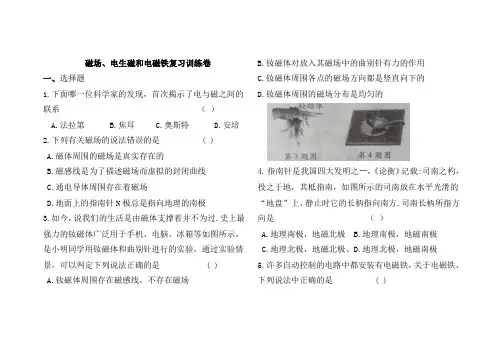

磁场、电生磁和电磁铁复习训练卷一、选择题1.下面哪一位科学家的发现，首次揭示了电与磁之间的联系（）A.法拉第B.焦耳C.奥斯特D.安培2.下列有关磁场的说法错误的是 ( )A.磁体周围的磁场是真实存在的B.磁感线是为了描述磁场而虚拟的封闭曲线C.通电导体周围存在着磁场D.地面上的指南针N极总是指向地理的南极3.如今，说我们的生活是由磁体支撑着并不为过.史上最强力的钕磁体广泛用于手机、电脑、冰箱等如图所示，是小明同学用钕磁体和曲别针进行的实验，通过实验情景，可以判定下列说法正确的是 ( )A.钕磁体周围存在磁感线，不存在磁场B.钕磁体对放入其磁场中的曲别针有力的作用C.钕磁体周围各点的磁场方向都是竖直向下的D.钕磁体周围的磁场分布是均匀的4.指南针是我国四大发明之ー，《论衡》记载:司南之杓，投之于地，其柢指南，如图所示的司南放在水平光滑的“地盘”上，静止时它的长柄指向南方.司南长柄所指方向是（）A.地理南极，地磁北极B.地理南极，地磁南极C.地理北极，地磁北极、D.地理北极，地磁南极5.许多自动控制的电路中都安装有电磁铁，关于电磁铁，下列说法中正确的是 ( )A.电磁铁的铁芯，可以用铜棒代替B.电磁继电器中的磁体，可以使用永磁铁C.电磁铁磁性的强弱只与电流的大小有关D.电磁铁是根据电流的磁效应制成的6.如图所示，甲、乙两个线圈套在一根玻璃棒上，线圈均能自由滑动.当电路中的开关闭合时，这两个线圈将会 ( )一、A.向左右分开B.向中间靠拢C.静止不动D.先分开，后靠拢7.通电螺线管内、外各放一个可自由转动的小磁铁，静止后两小磁铁的指向如图所示，则下列说法正确的是( ) A.b端为螺线管N极 B.d端为电源正极 C.螺线管外部小磁铁左端是N极D.螺线管外部磁感线是从b端出来，从a端进入8.通电螺线管和磁体A的磁极附近的磁感线分布如图所示，小磁针处于静止状态，则 ( )A.小磁针的b端为N极B.通电螺线管左端为N极C.电源“+”极为c端D.螺线管上看得见的导线中的电流自下而上9.如图所示是一种水位自动报警器工作原理图.由于一般的水都能导电，当水位升高到金属块A处时，下列判断正确的是 ( )A.绿灯亮，螺线管上端是S极B.红灯亮，螺线管上端是S极C.绿灯亮，螺线管上端是N极D.红灯亮，螺线管上端是N极10.消防应急灯在没有停电时，灯是熄灭的;停电时，标有“36V”字样的两盏灯就会正常发光.如图所示的电路中符合要求的是（）11.巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，且磁场越强电阻越小，图中是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻，如果闭合1S、2S，滑片P向左移动时，电表的变化情况是( )A.电流表和电压表示数均变小B.电流表和电压表示数均变大C.电流表示数变小，电压表示数变大D.电流表示数变大、电压表示数变小二、填空题12.如图是条形磁体周围铁屑的分布情况及小磁针的指向.图中各点小磁针有固定指向，说明磁体周围的磁场具有 ;铁屑在磁场中被磁化成，从而在磁场中有序排列。

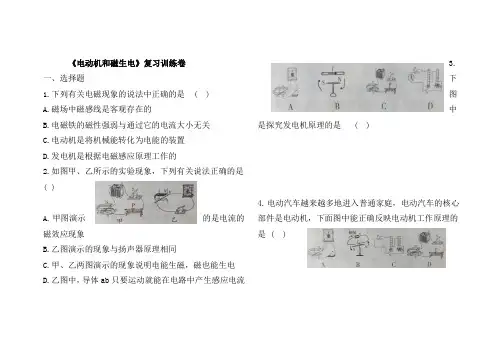

《电动机和磁生电》复习训练卷一、选择题1.下列有关电磁现象的说法中正确的是 ( )A.磁场中磁感线是客观存在的B.电磁铁的磁性强弱与通过它的电流大小无关C.电动机是将机械能转化为电能的装置D.发电机是根据电磁感应原理工作的2.如图甲、乙所示的实验现象，下列有关说法正确的是( )A.甲图演示的是电流的磁效应现象B.乙图演示的现象与扬声器原理相同C.甲、乙两图演示的现象说明电能生磁，磁也能生电D.乙图中，导体ab只要运动就能在电路中产生感应电流3.下图中是探究发电机原理的是 ( )4.电动汽车越来越多地进入普通家庭，电动汽车的核心部件是电动机，下面图中能正确反映电动机工作原理的是 ( )5.如图所示，导体ab在外力作用下向左运动时电流表指针偏转，向右运动时电流表指针向另一方向偏转.这个实验事实说明 ( )A.通电导线在磁场中受力大小与电流大小有关B.通电导线在磁场中受力方向与电流方向有关C.感应电流的大小与导体在磁场中切割磁感线运动的快慢有关D.感应电流的方向与导体在磁场中切割磁感线运动的方向有关6.图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分.当它在磁场中按箭头方向运动时，能产生感应电流的是( )7.如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置，电路中有感应电流的是 ( )A.甲和乙B.丙和丁C.甲和丙D.乙和丁8.关于电和磁，下列说法中正确的是 ( )A.电动机是利用电磁感应原理制成的B.导体在磁场中运动就一定会产生感应电流C.改变导体在磁场中运动的速度就一定会产生感应电流D.电流周围存在着磁场9.如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线圈中就会产生电流，从而能给鞋面上的电池充电.如图中与充电鞋垫的工作原理相同的是 ( )二、填空题10.如图所示，闭合开关，在轨道上原来静止的金属杆向左运动，这表明磁场对通电金属杆会产生的作用，如果只改变通过金属杆的电流方向，金属杆将向 (选填“左”或“右”)运动。

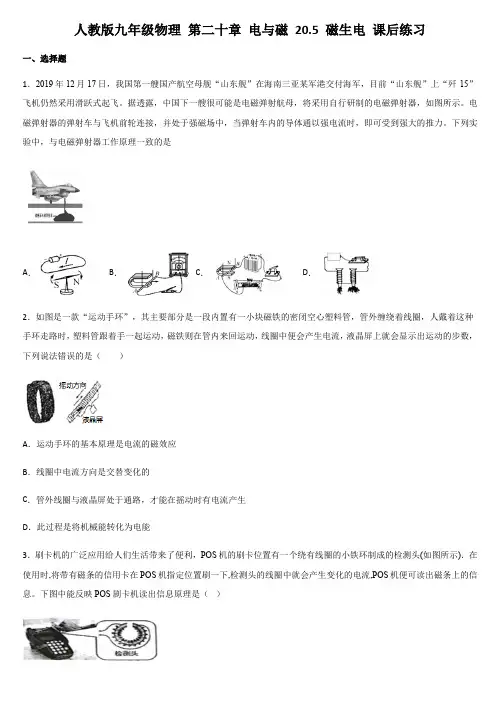

人教版九年级物理第二十章电与磁20.5 磁生电课后练习一、选择题1．2019年12月17日，我国第一艘国产航空母舰“山东舰”在海南三亚某军港交付海军，目前“山东舰”上“歼-15”飞机仍然采用滑跃式起飞。

据透露，中国下一艘很可能是电磁弹射航母，将采用自行研制的电磁弹射器，如图所示。

电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力。

下列实验中，与电磁弹射器工作原理一致的是A．B．C．D．2．如图是一款“运动手环”，其主要部分是一段内置有一小块磁铁的密闭空心塑料管，管外缠绕着线圈，人戴着这种手环走路时，塑料管跟着手一起运动，磁铁则在管内来回运动，线圈中便会产生电流，液晶屏上就会显示出运动的步数，下列说法错误的是（）A．运动手环的基本原理是电流的磁效应B．线圈中电流方向是交替变化的C．管外线圈与液晶屏处于通路，才能在摇动时有电流产生D．此过程是将机械能转化为电能3．刷卡机的广泛应用给人们生活带来了便利，POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头(如图所示)．在使用时,将带有磁条的信用卡在POS机指定位置刷一下,检测头的线圈中就会产生变化的电流,POS机便可读出磁条上的信息。

下图中能反映POS剧卡机读出信息原理是（）A．B．C．D．4．我国高铁动车组普遍采用了再生制动技术：动车到站前停止供电，动车继续向前运行，电机逆转产生电流并输入电网。

下图与再生制动技术工作原理相同的是（）A．B．C．D．5．如图所示，用绝缘细线分别将铜棒ab、cd水平悬挂，置于磁场方向竖直的U形磁铁间，两铜棒间用柔软的细长导线连接成闭合回路，下列说法中正确的是（）A．左右移动ab，cd将会运动B．竖直上下移动ab，闭合回路abcd中有电流产生C．ab左右移动的方向，对cd运动的方向无影响D．ab运动方向不变，仅调换右侧磁铁磁极，cd运动方向不变6．如图“○”表示闭合电路中的一部分导体的横截面，箭头表示导体运动方向，下列说法正确的是( )A．两图中均不能获得感应电流B．两图中感应电流方向不同C．两图中感应电流方向相同D．以上说法均不正确7．人工心脏泵可短时间代替心脏工作，其结构如图所示，线圈AB固定在活塞的柄上，泵室通过单向阀门与血管相通。

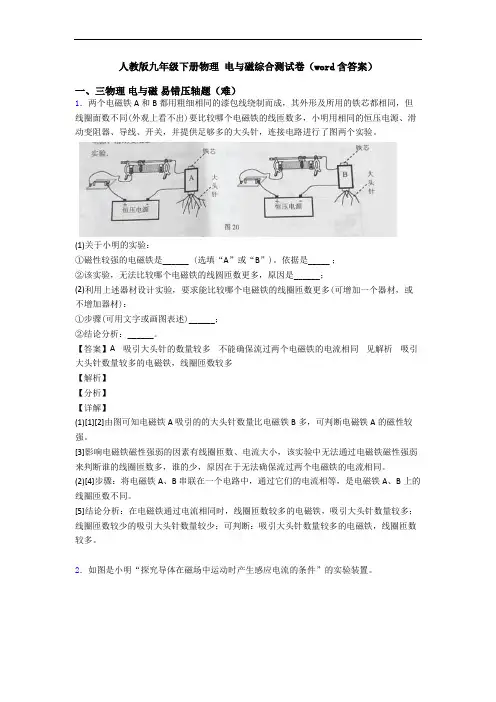

人教版九年级下册物理电与磁综合测试卷（word含答案）一、三物理电与磁易错压轴题（难）1．两个电磁铁A和B都用粗细相同的漆包线绕制而成，其外形及所用的铁芯都相同，但线圈面数不同(外观上看不出)要比较哪个电磁铁的线匝数多，小明用相同的恒压电源、滑动变阻器、导线、开关，并提供足够多的大头针，连接电路进行了图两个实验。

(1)关于小明的实验：①磁性较强的电磁铁是______ (选填“A”或“B”)。

依据是_____ ；②该实验，无法比较哪个电磁铁的线圆匝数更多，原因是______；(2)利用上述器材设计实验，要求能比较哪个电磁铁的线圈匝数更多(可增加一个器材，或不增加器材)：①步骤(可用文字或画图表述)______；②结论分析：______。

【答案】A 吸引大头针的数量较多不能确保流过两个电磁铁的电流相同见解析吸引大头针数量较多的电磁铁，线圈匝数较多【解析】【分析】【详解】(1)[1][2]由图可知电磁铁A吸引的的大头针数量比电磁铁B多，可判断电磁铁A的磁性较强。

[3]影响电磁铁磁性强弱的因素有线圈匝数、电流大小，该实验中无法通过电磁铁磁性强弱来判断谁的线圈匝数多，谁的少，原因在于无法确保流过两个电磁铁的电流相同。

(2)[4]步骤：将电磁铁A、B串联在一个电路中，通过它们的电流相等，是电磁铁A、B上的线圈匝数不同。

[5]结论分析：在电磁铁通过电流相同时，线圈匝数较多的电磁铁，吸引大头针数量较多；线圈匝数较少的吸引大头针数量较少；可判断：吸引大头针数量较多的电磁铁，线圈匝数较多。

2．如图是小明“探究导体在磁场中运动时产生感应电流的条件”的实验装置。

（1）闭合开关后，当导体ab向左或向右运动时，电流表指针偏转，当导体ab向上或向下运动时，电流表指针不偏转，说明闭合电路中的部分导体在磁场中做___________运动时导体中会产生感应电流。

（2）实验中发现，当导体ab向左运动时，电流表指针向右，当导体ab向右运动时，电流表指针向左偏转，说明_________________________。

2019中考物理电和磁真题分类汇编实验题、计算题、简答题（共12题，有答案）1．（2019•常德）光敏电阻是阻值随光的照度发生变化的元件（照度可以反映光的强弱，光越强照度越大，照度单位为lx）。

某光敏电阻R的阻值随照度变化的曲线如图甲所示。

（1）如图乙所示是街道路灯自动控制模拟电路所需元件。

利用蓄电池给电磁铁供电，路灯接入电压为220V的照明电路。

为达到天亮灯熄、天暗灯亮的效果，请用笔画线代替导线，将路灯连入照明电路中。

（2）已知当线圈中的电流大于或等于2mA时，继电器的衔铁将被吸合。

图中蓄电池可提供的电压为U＝6V，内部电阻忽略不计，有三个不同规格的滑动变阻器可供选择：R1（0～100Ω）、R2（0～500Ω）、R3（0～1800Ω）。

要求当凌晨天色渐亮照度增大至1.0lx时路灯才停止工作，滑动变阻器应选择选填（“R1”“R2”或“R3”）。

选定滑动变阻器后，如果为了节约用电，要求在天色更暗一些时路灯就停止工作，滑动电阻器触片P应该（选填“向右滑动”、“向左滑动”或“不滑动）。

2．（2019•十堰）小红在“探究通电螺线管外部磁场分布”实验中，往嵌入螺线管的硬纸板上均匀撒上铁屑，通电后（填写操作方法）硬纸板，铁屑的排列如图所示，由此可以判断通电螺线管外部磁场与条形磁体的磁场分布相似。

她还将电池的正负极对调，这样操作是为了研究的方向和电流方向是否有关。

人们很形象地用“蚂蚁爬”或“猴子抱”来描述通电螺线管的电流方向与N极位置关系，物理学上通常用来判断通电螺线管的极性。

3．（2019•盘锦）图1是探究什么情况下磁可以生电的装置。

在蹄形磁体的磁场中放置一根导线AB，导线的两端跟电流计连接。

次数磁杨方向导线AB运动方向电流计指针偏转方向1 向上向左、斜向左向左2 向右、斜向右向右3 向下向左、斜向左向右4 向右、斜向右（1）让AB竖直向上运动，电流计的指针（填“偏转”或“不偏转”）。

（2）上表记录的是某小组同学观察到的部分实验现象，分析上表可以得出：闭合电路中的一部分导体在磁场中做运动时，导体中就产生电流（3）如图2所示四幅图中实验或设备中应用了此原理的是。

人教版九年级下册物理电与磁综合测试卷（word含答案）一、三物理电与磁易错压轴题（难）1．小刚学习了电磁铁的知识后，想知道电磁铁周围的磁场强弱与通入电磁铁的电流大小和距电磁铁的距离是否有关。

查阅资料知道，磁场强弱即磁感应强度（用B表示）的单位是T（特斯拉）。

图甲和图乙中电源电压均为6 V且恒定不变，图乙中R是磁敏电阻，其阻值随磁感应强度B的变化关系如图丙所示。

（1）由图丙可知，磁感应强度越大，R阻值越_____；小刚设计的图甲、乙组成的实验装置是通过________来判断R所处位置的磁感应强度。

（2）利用图甲、乙装置，保持_________相同时，闭合S1、S2后移动滑动变阻器的滑片，发现滑片P向左滑动时，灵敏电流计的示数不断变小，说明R所处位置的磁感应强度不断________（选填“增大”或“减小”）。

（3）当闭合S1、S2，保持滑片位置不变，沿电磁铁轴线方向移动R，测出R距离电磁铁的距离L和灵敏电流计的示数I，结合图丙计算出磁感应强度B的数值如下表.L/cm12345I/mA1015203050B/T0.680.6___0.360.14①当L＝3 cm时，将此时磁感应强度B数值填在上表中对应位置。

②分析以上数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B越______．③综合（2）和（3）的实验结论可知，电磁铁周围的磁感应强度B与通入电磁铁的电流大小和距电磁铁的距离________（选填“有关”或“无关”）。

【答案】大灵敏电流计示数R距电磁铁的距离增大0.5小有关【解析】【分析】【详解】(1)[1]由图丙可知，磁感应强度越大，R阻值越大。

[2]图乙中R 是磁敏电阻，其阻值随磁感应强度B 的变化而变化，磁敏电阻的变化引起电路中电流的变化，实验中根据灵敏电流计示数判断R 所处位置的磁感应强度的强弱。

(2)[3]研究电磁铁周围的磁场强弱与通入电磁铁的电流大小是否有关，控制磁敏电阻R 到电磁铁的距离。

人教版九年级物理全一册《20.3 电磁铁、电磁继电器》同步训练题-带答案学校：___________班级：___________姓名：___________考号：___________知识点回顾1.电磁铁：（1）有电流通过时有磁性，没有电流时失去磁性。

（2）电磁铁磁性的决定因素：电流的强弱、线圈的匝数、有无铁芯。

2.电磁继电器：（1）定义：继电器是利用低电压、弱电流电路的通断，来间接地控制高电压、强电流电路通断的装置。

（2）工作原理（如下图）：当较低的电压加在接线柱D、E两端，较小的电流通过线圈时，电磁铁把衔铁吸下，使B、C两个接线柱所连的触点接通，较大的电流就可以通过B、C带动机器工作了。

练习题一、选择题1．如图所示，小磁针置于电磁铁的右侧，下列叙述中正确的是（）A．闭合开关前，电磁铁与小磁针间没有力的作用B．闭合开关后，滑片P向a移动时电磁铁与小磁针的作用力不变C．闭合开关后，小磁针的N极将旋转指向右方D．闭合开关后，电磁铁的左端为N极2．如图所示，是研究电磁铁实验，下列说法正确的是（）A．比较图中甲、乙吸引大头针的数量可知磁性强弱与电流大小的关系B．乙铁钉的上端是N极C．大头针的下端散开是因为同名磁极相互排斥D．该实验不能探究电磁铁磁性强弱与电流大小的关系3．如图是电磁继电器的构造和工作电路示意图．要使电磁铁对衔铁的吸引力变大，以下做法可行的是（）A．去掉电磁铁线圈中的铁芯B．减少电磁铁线圈的匝数C．适当增大电源A的电压D．适当增大电源B的电压4．如图所示的电路中，将电磁铁与滑动变阻器串联接入电路，闭合开关S，下列说法正确的是（）A．电磁铁的上端为S极B．电磁铁周围存在磁感线C．将滑动变阻器的滑片P向右滑动，电磁铁的磁性减弱D．将滑动变阻器的滑片P向左滑动，电磁铁的磁极会对调5．小欢设计了一款“光控灯”，电路如下图所示，光线较暗时灯泡自动发光，光线较亮时灯泡自动熄灭，电源电压恒定，R0为定值电阻，R为光敏电阻（其阻值随光照强度的增大而减小）。

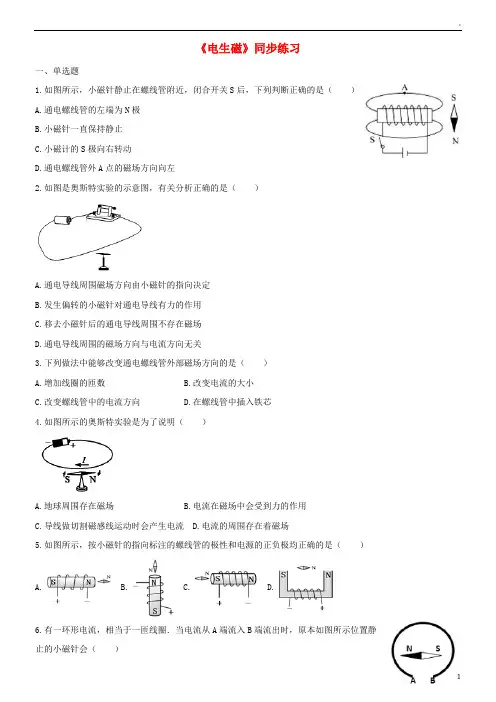

-《电生磁》同步练习一、单选题1.如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是（）A.通电螺线管的左端为N极B.小磁针一直保持静止C.小磁计的S极向右转动D.通电螺线管外A点的磁场方向向左2.如图是奥斯特实验的示意图，有关分析正确的是（）A.通电导线周围磁场方向由小磁针的指向决定B.发生偏转的小磁针对通电导线有力的作用C.移去小磁针后的通电导线周围不存在磁场D.通电导线周围的磁场方向与电流方向无关3.下列做法中能够改变通电螺线管外部磁场方向的是（）A.增加线圈的匝数B.改变电流的大小C.改变螺线管中的电流方向D.在螺线管中插入铁芯4.如图所示的奥斯特实验是为了说明（）A.地球周围存在磁场B.电流在磁场中会受到力的作用C.导线做切割磁感线运动时会产生电流D.电流的周围存在着磁场5.如图所示，按小磁针的指向标注的螺线管的极性和电源的正负极均正确的是（）A. B. C. D.6.有一环形电流，相当于一匝线圈．当电流从A端流入B端流出时，原本如图所示位置静止的小磁针会（）A.水平转动至N极指向纸内B.水平转动至S极指向纸内C.顺时针转动90度至竖直位置D.逆时针转动90度至竖直位置7.在探究“通电螺线管外部磁场分布”的实验中，开关断开时小磁针甲、乙的指向如图所示，当开关闭合时，通电螺线管有磁性，则下列说法正确的是（）A.小磁针甲偏转，小磁针乙不偏转B.小磁针乙偏转，小磁针甲不偏转C.小磁针甲、乙均偏转D.滑动变阻器滑片P从右向左滑动时，通电螺线管和磁性逐渐增强8.世界上第一个发现电和磁有联系的科学家是（）A.奥斯特B.法拉第C.沈括D.欧姆9.开关S闭合后，小磁针静止时的指向如图所示，由此可知（）A.a端是通电螺线管的N极，c端是电源正极B.b端是通电螺线管的N极，d端是电源正极C.b端是通电螺线管的N极，d端是电源负极D.a端是通电螺线管的N极，c端是电源负极二、多选题10.下列说法正确的是（）A.通电螺线管外部的磁场和条形磁体的磁场相似B.通电螺线管两端相当于条形磁体的两个磁极C.通电螺线管中的电流方向改变时，其两端的极性不改变D.通电螺线管中的电流大小改变时，其两端的极性不改变11.如图所示的通电螺线管中，螺线管的左端是N极的是（）A. B.C. D.- 12.下列实验中用来研究电流产生磁场的是（）A. B. C. D.13.小张同学在一个通电螺线管的周围添画上一些小磁针以表示该处的磁感线方向，如图所示，其中小磁针涂黑的是N极，其中画正确的小磁针为（）A.aB.bC.cD.d三、实验探究题14.用如图甲、乙所示的装置，分别探究“通电螺线管外部磁场的分布”和“电磁感应现象”．（1）在图甲中，闭合开关后，通电螺线管的右端为 ______ 极．（选填“N”或“S”）（2）在图甲实验过程中，将电源正负极对调，发现小磁针的偏转方向发生改变．这样操作是为了探究通电螺线管外部磁场方向和 ______ 有关．（3）图乙中，闭合电路中的一部分导体AB静止不动，当磁体左右运动时，灵敏电流计的指针 ______ （选填“会”或“不会”）偏转．这说明闭合电路的部分导体在磁场中做 ______ 运动时，导体中会产生感应电流．四、作图题15.请在图中标出通电螺线管的N极以及静止在P点的小磁针N极的指向（用“→”表示）．16.请在图中虚线框内标出电源左端的极性（“+”或“-”）和静止小磁针的N极；人教版物理九年级第二十章第2节《电生磁》同步练习答案和解析【答案】1.D2.B3.C4.D5.C6.A7.B8.B9.B10.ABD 11.BC 12.AC 13.ABD14.N；电流方向；会；切割磁感线15.解：如图，电源的左端是正极，说明电流从螺线管的左端流出、右端流入，根据安培定则知，螺线管的右端是N极，左端是S极；根据同名磁极相互排斥，异名磁极相互吸引，所以上面小磁针的左端是N极，右端是S极，-即静止在P点的小磁针N极的指向向左，如下图所示．16.解：已知通电螺线管的左端为N极，右端为S极．根据右手螺旋定则，伸出右手，使右手大拇指指向通电螺线管的N极（左端），则四指弯曲所指的方向为电流的方向，即电流是从螺线管的左端流向右端的，所以电源的左端为正极，右端为负极．由磁极间的相互作用可知，小磁针的左端为N极，右端为S极．如图所示：【解析】1. 解：A、由安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向右端，则通电螺线管的右端为N极，故A错误；BC、通电螺线管的右端是N极，根据异名磁极相互吸引可知，小磁针的S极应靠近螺线管的右端，则小磁计的S 极向左转动，小磁针会逆时针旋转，故小磁针不会静止，故BC错误；D、在磁体的外部，磁感线从N极指向S极，所以通电螺线管外A点的磁场方向向左，故D正确；故选D．（1）根据线圈的绕法和电流的方向，可以确定螺线管的NS极；（2）据磁感线的方向分析判断即可解决；（3）据磁体间的相互作用分析小磁针的运动方向．此题考查了通电螺线管的极性判断、磁场方向的判断、磁极间的作用规律等知识点，是一道综合题．2. 解：AD、通电导线周围磁场方向由电流的方向决定的，故AD错误；B、当将通电导体放在小磁针上方时，小磁针会发生偏转，说明了小磁针受到了力的作用，改变了运动状态，故B正确；C、该磁场与小磁针的有无无关，故移走小磁针后，该结论仍成立，故C错误；故选B．奥斯特电流的磁效应实验时，将通电导线放在小磁针上方时，小磁针会发生偏转，该实验证明了通电导体周围存在磁场．本题考查奥斯特的电流磁效应实验的现象及结论，要求学生熟练掌握．3. 解：由右手螺旋定则可知，螺线管的极性取决于线圈的绕向及电流方向，即改变任何一个因素，磁极的方向都会改变，但两个因素都改变，磁极的方向不变，且其方向与线圈的匝数、电流的大小及有无铁芯无关，故只有C符合题意，ABD不符合题意．故选C．解答本题应掌握通电螺线管极性的决定因素，由右手螺旋定则可知影响螺线管的极性的因素．线圈的匝数、电流的大小及有无铁芯可以影响通电螺线管磁性的强弱，但不会影响极性的方向．4. 解：奥斯特将通电导线放于小磁针上方时发现小磁针发生了偏转，说明了通电导线周围存在着磁场，即电流可以产生磁场，故D正确．故选D．要解决此题，需要掌握奥斯特实验，知道此实验证实了电流周围存在磁场．此题主要考查了电流的磁效应，即电流周围存在磁场．这个实验证实了电可以生磁，与电磁感应正好相反，要注意找出这两个实验的不同之处5. 解：A、已知电源左端为正极，由右手螺旋定则可知，螺线管的磁极应为左N、右S，小磁针的磁极为：左N、右S，故A错误；B、已知电源下端为正极，由右手螺旋定则可知，螺线管的磁极上端为N、下端为S，小磁针的磁极为：上N、下S，故B错误；C、已知电源左端为正极，由右手螺旋定则可知，螺线管的磁极应为左S、右N，小磁针的磁极为：左S、右N，故C正确；D、已知电源右端为正极，由右手螺旋定则可知，螺线管的磁极应为左N、右S，小磁针的磁极为：左N、右S，故D错误；故选C．已知电源的正负极，由右手螺旋定则来判定通电螺线管的磁极，根据磁极间的相互作用，可判断出小磁针的磁极，此题主要考查对磁极间的相互作用以及右手螺旋定则的掌握情况．右手螺旋定则：用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端是通电螺线管的N极．6. 解：闭合开关S后，环形导线中通有顺时针方向的电流，根据安培定则判断环形导线内部磁场向里，外部磁场向外，则小磁针的N极向里偏转．故选：A．闭合开关S后，环形导线中通有顺时针方向的电流，根据安培定则判断磁场方向．根据小磁针N极受力方向与磁场方向相同判断N极偏转方向．本题考查应用安培定则的能力．安培定则是判断电流方向与磁场方向两者关系的定则．7. 解：（1）由图可知电流从左端流向右端，则螺线管中电流应该是从左前方流入，右后方流出，故由右手螺旋定则可知，螺线管右端应为N极；- 因同名磁极相互排斥，异名磁极相互吸引，则甲小磁针S将向螺线管靠近，N极远离螺线管，故甲小磁针不转动；小磁针乙沿顺时针方向偏转，故AC错误；B正确．（2）滑动变阻器滑片P从右向左滑动时，滑动变阻器接入电阻增大，则由欧姆定律可得电路中电流减小，则通电螺线管的磁性将减弱．故D错误．故选B．由右手螺旋定则可得出螺线管的磁极，则由磁极间的相互作用可得出小磁针的转动方向；由滑片的移动可知滑动变阻器接入电阻的变化，则由欧姆定律可得出线圈中电流的变化，则可知螺线管磁性的变化．本题综合了电路知识及磁场的性质，考查了欧姆定律及磁极间的相互作用，是道好题．8. 解：A、1821年丹麦的物理学家奥斯特，做了著名的奥斯特实验，第一个发现电现象和磁现象之间有联系，故A不符合题意．B、1831年，英国物理学家法拉第发现了电磁感应现象，发现磁能产生电，故B不符合题意；C、我国宋代学者沈括发现了地理的南北极和地磁的南北极并不重合，这个发现比西方早了400多年，故C不符合题意；D、英国物理学家欧姆总结得出了欧姆定律，故D不符合题意．故选B．本题根据对初中物理中奥斯特、法拉第、沈括、欧姆这四位科学家的认识做出解答．此题出题的意图是为了让同学了解物理学史，让我们学习这些物理学家的刻苦钻研的精神．9. 解：由于小磁针静止时，其右端为S极，左端为N极，根据磁极间的作用规律可知，螺线管的b端为N极，a 端为S极．根据螺线管的N、S极和螺线管的线圈绕向．利用安培定则可以确定电流是从螺线管的右端流入左端流出．由于电流是从电源的正极流出，经过外电路回到电源负极．所以可以确定d端为电源的正极，c端为负极．只有B选项正确．故选B．利用小磁针静止时的N、S极的方向确定了螺线管的N、S极，然后利用螺线管的绕向和磁极，根据安培定则再确定螺线管中电流方向，进一步确定电源的正负极．安培定则中共涉及三个方向：电流方向、磁场方向、线圈绕向，考查时告诉其中的两个方向，确定第三个．10. 解：A、通电螺线管外部的磁场和条形磁体外部的磁场相似．故A正确；B、螺线管的两端的磁性最强，相当于条形磁铁的两极．故B正确；C、通电螺线管两端的极性跟螺线管中电流的方向有关，因此通电螺线管中的电流方向改变时，其两端的极性改变，故C错误．D、通电螺线管两端的极性跟螺线管中电流的方向有关，与电流大小无关，因此通电螺线管中的电流大小改变时，其两端的极性不改变，故D正确．故选ABD．（1）条形磁体的两端是它的两个磁极，通电螺线管也有两端，它的两端也是两个磁极．（2）通电螺线管的磁场可由安培定则进行判定．故据安培定则的内容进行分析即可判断．此题考查了螺线管的磁场情况、安培定则的基础知识；此题的难点不大，属于对基础知识的识记性考查，在平时的学习中要强化对基础知识的记忆．11. 解：A、已知电流从右端流入，左端流出，右手握住螺线管，四指指向电流方向，则大拇指所指的方向右端为螺线管N极，故A错误；B、已知电流从左端流入，右端流出，右手握住螺线管，四指指向电流方向，则大拇指所指的方向左端为螺线管N极，故B正确；C、已知电流从右端流入，左端流出，右手握住螺线管，四指指向电流方向，则大拇指所指的方向左端为螺线管N极，故C正确；D、已知电流从左端流入，右端流出，右手握住螺线管，四指指向电流方向，则大拇指所指的方向右端为螺线管N极，故D错误；故选BC．已知电流方向，则由右手螺旋定则可知螺线管的磁极．右手螺旋定则内容为：右手握住螺线管，四指指向电流方向，则大拇指所指的方向为螺线管N极方向．在使用时要注意正确掌握右手的握法．12. 解：A、该题中是一个电磁铁，即通电后具有磁性，说明电流能产生磁场，故A正确；B、该电路中有电源，当闭合开关，磁场中的线圈会受力转动，故属于磁场对电流有力的作用造成的，故B错误；C、此图是奥斯特实验装置，即说明电能产生磁，故C正确；D、该电路中没有电源，即当风车在磁场中做切割磁感线转动时，电路中会产生电流，故该现象是电磁感应现象，故D错误；故选AC．电流具有磁效应，最早发现的是丹麦物理学家奥斯特，故据下面的各个选项分析即可判断．知道上述实验的原理是解决该题的关键，其中对于发电机和电动机原理的判断是非常重要的．13. 解：根据电源的正负极标出通电螺线管的电流方向从左边流入、从右边流出根据电流方向，利用安培定则判断螺线管的左端为N极、右端为S极；而同名磁极相互排斥、异名磁极相互吸引，可见小磁针abd的指向正确．故选ABD．首先根据电源的正负极判定电流方向，由电流方向根据安培则（用右手握住螺线管，让四指弯曲的方向与螺线管中的电流方向一致，则大拇指所指的那端就是通电螺线管的N极）判断通电螺线管的磁极；- 根据磁极间的作用规律判断小磁针的指向是否正确．安培定则（右手螺旋定则）为考试中的重点及难点，应能做到熟练应用右手螺旋定则判断电流及磁极的关系．14. 解：（1）由图知：闭合开关，电流从螺线管右侧流入，从左侧流出．用右手握住螺线管，四指指向电流方向，则大拇指所指的方向即通电螺线管的右端为N极，另一端为S极．如下图所示：（2）改变电源的正负极后，螺线管中的电流方向发生了改变，小磁针的N极指向与原来相反，说明磁场的方向相反，由此可以确定，螺线管磁场的方向与电流方向有关．（3）闭合电路中的一部分导体左右运动时，在磁场中做切割磁感线的运动，导体中就会产生感应电流，灵敏电流计的指针会偏转．故答案为：（1）N；（2）电流方向；（3）会；切割磁感线．（1）闭合开关，明确电流的方向，由右手螺旋定则即可判断出通电螺线管的N、S极．（2）通电螺线管周围磁场的方向与电流方向和线圈的绕向这两个因素有关，若只改变其中的一个，磁场方向发生改变；若两个因素同时改变，磁场方向不变；（3）产生感应电流同时具备三个条件：闭合电路、一部分导体、做切割磁感线运动．本题考查了右手螺旋定则，利用安培定则时，一定要用右手握住螺线管，四指指向电流方向，当电流流入的导线在螺线管背面时，手心在上；反之，手背在上．明确产生感应电流的条件是闭合电路的一部分导体，在磁场中做切割磁感线运，是此题判断的关键因素．15.知道通电螺线管的电流方向，根据安培定则判断螺线管的磁极；根据磁极间的作用判断小磁针的磁极．知道螺线管周围的磁体磁极、螺线管的磁极、磁感线、电流方向中的任意一个都可以判断另外几个．16.已知通电螺线管的磁极，根据右手定则判断出电流的方向确定出电源的正负极．再根据磁极间的相互作用确定小磁针的磁极，安培定则涉及三个方向：磁场方向；电流方向；线圈绕向．告诉其中的两个方向可以确定第三个方向．。

人教版九年级物理全一册《20.5磁生电》同步练习题带答案【知识构建】知识点1 什么情况下磁能产生电1.1831年英国物理学家发现了利用磁场产生电流的条件和规律,从而发明了。

2.电磁感应现象:闭合电路的一部分导体在磁场中做切割磁感线运动,在导体中就会有电流产生,这种现象叫电磁感应现象,产生的电流叫感应电流。

3.产生感应电流的条件:①电路必须是的;①一部分导体在磁场中做运动。

4.电路中感应电流的方向与导体切割磁感线运动的和有关。

5.能量转化:机械能转化为能。

知识点2 发电机1.交流发电机产生的电流是电流,简称交流电。

2.交变电流的频率在数值上等于。

我国电网以交流电供电。

发电机与电动机实验原理图的根本区别:有电源则为电动机原理,无电源则为发电机原理。

磁生电六要点电磁感应法拉第,磁生电要电路闭。

部分导体切磁线,感应电流线中现。

方向改变交流电,机械能化为电能。

3.发电机的工作原理和工作过程:交流发电机和直流发电机在内电路线圈中产生的都是交流电。

交流发电机通过向外电路输出交流电。

直流发电机通过向外输出直流电。

交流发电机主要由和两部分组成。

4.我国家庭电路使用的是电。

电压是220 V,周期是,频率是;电流方向1 s改变次。

【培优精讲】培优点探究产生感应电流的条件例如图,空心圆点是闭合回路放在磁场中的线圈的一边的截面a,当它在磁场中旋转一周时,下面说法正确的是（）A.a在位置①①时有感应电流B.a在位置①①时有感应电流C.图中感应电流的方向改变一次D.产生感应电流的方向与磁极分布无关如图所示,虚线区域内的“×”表示垂直纸面的磁感线。

当线框从A位置向右匀速移动到B位置时,线框内产生感应电流的情况是（）A.无→有→无→有→无B.无→有→无C.没有感应电流D.一直有感应电流产生感应电流的条件是闭合电路中的部分导体做切割磁感线运动,其中蕴含着3个条件:1.形成闭合电路;2.要有导体做切割磁感线运动;3.切割磁感线运动的是部分导体(如变式训练中,当闭合线框全部进入磁感线时不会产生感应电流)。

磁生电1.电磁感应：（1）概念：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体就会产生电流，这种现象叫做电磁感应，产生的电流叫做感应电流。

该现象最早由英国科学家法拉第发现。

（2）产生感应电流的条件：a.电路是闭合的；b.一部分导体在磁场中做切割磁感线运动。

（3）能量转化情况：电磁感应现象中，消耗了机械能，得到了电能。

（4）影响感应电流方向的因素：在电磁感应现象中，感应电流的方向跟磁场方向和导体做切割磁感线的运动方向有关。

若磁场方向和导体切割磁感线运动的方向中有一个改变，则感应电流方向也随之改变。

若上述方向同时改变，则感应电流方向不变。

2.电磁感应和磁场对电流的作用的区别3.发电机：（1）直流电动机和交流发电机的区别（2）交流电：方向和大小周期性改变的电流。

频率是用来表示交流电特点的物理量，是指发电机中每秒钟内线圈转动的圈数，单位是“赫兹”，周期是频率的倒数。

我国使用的交流电的频率是50Hz，即发电机内线圈转一周需要0.02秒，或者说1秒钟内线圈改变方向100次。

一．选择题（共18小题）1．超市的服装贴有磁性标签，未消磁的标签通过超市安检门时，安检门上的线圈会产生电流，触发报警器达到防盗目的，下列设备与这种安检门的工作原理相同的是（）A．发电机B．电动机C．汽油机D．柴油机【分析】闭合电路中的一部分导体在磁场中做切割磁感线运动时，电路中就有感应电流，该现象称为电磁感应现象，该过程中将机械能转化为电能。

【解答】解：据“当未消磁的标签通过超市门口的安全门时，安全门上的线圈会产生电流触发警报器”可知，该过程是将机械能转化为电能的过程，其原理是电磁感应现象，人们利用该现象制成了发电机，故A正确。

故选：A。

【点评】电磁感应与通电导体在磁场中受力运动这两个实验的前提条件是不同的，电磁感应是用来产生电的，所以该实验装置中没有电源；而通电导体在磁场中受力的实验，电路中有电源。

2．如图是一款“运动手环”，其主要部分是一段内置有一小块磁铁的密闭空心塑料管，管外缠绕着线圈，人戴着这种手环走路时，塑料管跟着手一起运动，磁铁则在管内来回运动，线圈中便会产生电流，液晶屏上就会显示出运动的步数，下列说法错误的是（）A．运动手环的基本原理是电流的磁效应B．线圈中电流方向是交替变化的C．管外线圈与液晶屏处于通路，才能在摇动时有电流产生D．此过程是将机械能转化为电能【分析】闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这就是电磁感应；这一过程中，可将机械能转化为电能。

a b c d ．图a中小磁针被铁棒吸引，说明铁棒本身具有磁性
．如图所示是通电螺线管磁感线分布的情形，其中磁感线方向正确的是 (
是悬挂在弹簧测力计下的条形磁铁，B是螺线管。

闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是 (
．电压表示数变大，电流表示数也变大
．电压表示数变小，电流表示数也变小
极，弹簧测力计示数变小
．当外部电路停电时，电磁铁所在的电路处于工作状态
相连，电磁铁通电时，衔铁的触点与B处的静触点接触．如图所示能证实电磁感应现象的是 ( )
．如图所示的四个装置可以用来演示物理现象或工作原理，下列表述正确的是
．甲图可演示发电机工作原理
．乙图可演示电动机工作原理
说明地球周围存在磁场，司南的握柄应为该磁体的
左右运动时，电流计指针左右摆动，这是
．丹麦物理学家奥斯特将一根直导线放在静止小磁针的正上方，并与小磁针平行放置。

如图甲，当开关闭合时，导线下方的小磁针会发生偏转，说明通电导体周围存在着
．学习电与磁的知识后，小阳同学知道了发电机发电是利用了
的原理。

小阳用如图所示的实验装置探究产生电流的条件。

闭合开关后，铜棒敏电流表、开关、导线组成了闭合电路，当小阳让铜棒AB (选填“上下”或“左右”)运动
沿水平方向左右运动，观察到灵敏电流计的指针偏转；若让导体
位置沿竖直方向上下运动，则灵敏电流计的指针 (选填“偏转”或“不偏转”)。

说明产生感应电流的条件是：闭合电路的部分导体在磁场中
质材料制成。

B．铝
D．铁
第7题答图
因没有注明左边电源的正负极，因此不能确定电磁铁通电时上端的极性，故
第17题答图。

人教版九年级物理全一册20.5磁生电同步练习（含答案）一、填空题1.如图所示，a表示垂直于纸面的一根导体，是闭合电路的一部分。

它在磁场中沿图示的方向运动时，闭合电路中产生电流，此过程中所发生的能量转化是。

2.如图是机的结构示意图，其中A是，B是，C是．3.中国科技馆“探索与发现” A展厅中有一件展品为“自制变压器”，它向参观者展示了变压器的工作原理．电缆的一头已经和电压表的一个接线柱固定连好，小丽拿起电缆的另一头与电压表的另一个接线柱相连，发现电压表指针偏转了，如图甲所示．小明也来体验，他将电缆在金属柱上又多绕了几圈，然后再与电压表的另一接线柱接好，如图乙所示，发现此时电压表指针的偏转角度与小丽体验时有所不同．根据上述情景，请你提出一个可以探究的科学问题．4.电影《厉害了，我的国》中介绍了我国高铁的飞速发展。

在节能技术上，高铁动车组采用了再生制动方式：动车到站前先停止供电，由于，动车将会继续向前运行，电机线圈随车轮转动并在磁场中切割磁感线产生将机械能转化为电能，自动输入电网。

5.小明学习了“电磁感应”后进行了深度学习，通过查阅资料发现感应电流的方向可以通过“右手定则”来判断，如图甲所示：伸出右手，让磁感线穿入手心，大拇指指向导体运动的方向，则四指指向为感应电流的方向。

请你根据上述方法判断图乙中导体棒沿竖直导体框下落的过程中电阻R内的电流方向是（选填“由a到b”或“由b到a”），图中“×”表示垂直导体框向里的磁感线。

6.如图所示，是发电机的工作原理图，放在水平方向磁场中的矩形线圈沿逆时针方向转动，当线圈转到甲图位置时，由于线圈ab和cd边磁感线，因而电路中．当转到乙、丁两图的位置时，由于ab切割磁感线的方向，因而电路中的电流方向，可见电路中产生的是（填“直流电”或“交流电”），我国电网以（填“直流电”或“交流电”）供电，频率为Hz．二、选择题7.下列设备中利用电磁感应原理工作的是（）A．白炽灯泡B．电风扇C．发电机D．洗衣机8.电话的听筒工作时主要是利用了电流的（）A．化学效应B．磁效应C．热效应D．以上三种效应均有9.如图所示是一些研究电现象和磁现象的实验，下列关于这些实验的叙述正确的是（）A．图甲中小磁针被铁棒吸引，说明铁棒本身具有磁性B．图乙中小磁针发生偏转，说明电流周围存在磁场C．图丙中条形磁铁静止时A端总是指向北方，说明A端是条形磁铁的南极D．图丁中铁钉B吸引的大头针比A多，说明电磁铁的磁性强弱与电流大小有关10.某“迪厅”主人在地板中安装了一种“神奇”装置，给厅内炫光灯供电．当跳舞的人踩踏地板越厉害时，炫光灯就会亮得越多，也越明亮．该“神奇”装置可能利用的工作原理是（）A．电磁感应现象B．电流的磁效应C．通电线圈受磁力D．摩擦起电现象11.下图中，能说明电动机工作原理的是（）12.电能的利用是人类进入文明社会的标志．发电机的发明，使得人类大规模用电成为可能，如图所示，能表示发电机工作原理的是（）13.超市的商品上贴有磁性标签，当未消磁的标签通过超市门口的安全门时，安全门上的线圈会产生电流触发警报器，达到防盗目的，图中的实验与超市防盗装置的工作原理相符的是（）A．B．C．D．14.在图中，能够使铝框中产生感应电流的是（）A．铝框不动，磁铁上下移动B．铝框不动，磁铁左右移动C．磁铁不动，铝框上下移动D．磁铁和铝框一起向右移动15.如图所示，是一款会发光的轮滑鞋，轮周上固定有磁环，金属线圈和发光二极管组成闭合电路固定在轮轴上．穿轮滑鞋滑行时，磁环绕轮轴转动，使发光二极管发光．下列设备与这种鞋工作原理相同的是（）A．发电机B．电磁起重机C．电铃D．电风扇三、综合题16.如图甲，将玩具电动机、电池、小电灯、开关用导线连接起来．（1）闭合开关，电动机转动，这是利用通电线圈在里受力转动的原理工作的；如果想改变电动机的转动方向，我们可以采取的措施是．（2）刚闭合开关时，小电灯发出明亮的光，但随着电动机转得越来越快，小电灯的亮度逐渐减弱；当转速正常时，小电灯的亮度稳定不变，此时用手指轻轻捏住电动机的转轴，使电动机的转速减慢，你猜想这时小电灯的亮度将（选填“变亮”“变暗”或“不变”），理由是．（3）如果将小电灯换成灵敏电流表，电路连接如图乙，当用手快速转动电动机转轴时，发现灵敏电流表指针偏转，这是现象，它在生活中的应用有（举出一例即可）．答案1.机械能转化为电能2.交流发电；线圈；滑环；电刷3.电缆在金属柱上绕的圈数越多，产生的电压就越大吗4.惯性；感应电流5.由b到a6.不切割；无感应电流；相反；相反；交流电；交流电；507-15. C B B A B D A B A16.（1）磁场；改变电流的方向（2）变亮；电流变大（3）电磁感应；发电机。

2019年九年级物理全册 20.5 磁生电习题3(新版)新人教版一、选择题1．发电机和电动机的发明使人类步入电气化时代。
