脉冲点火、压电点火燃气灶的工作原理和部件构造

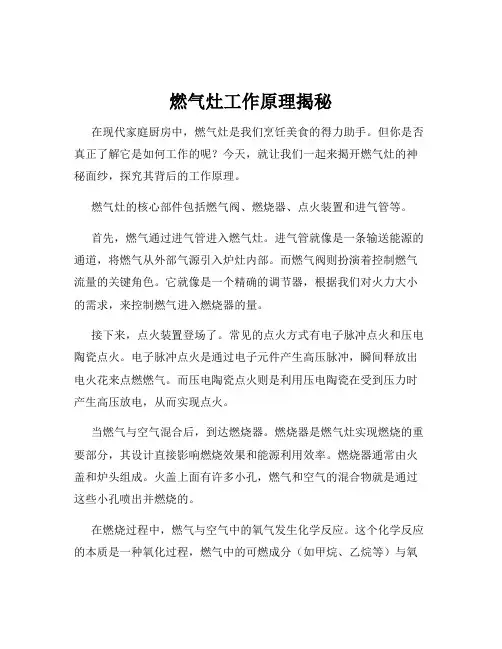

燃气灶工作原理揭秘在现代家庭厨房中，燃气灶是我们烹饪美食的得力助手。

但你是否真正了解它是如何工作的呢？今天，就让我们一起来揭开燃气灶的神秘面纱，探究其背后的工作原理。

燃气灶的核心部件包括燃气阀、燃烧器、点火装置和进气管等。

首先，燃气通过进气管进入燃气灶。

进气管就像是一条输送能源的通道，将燃气从外部气源引入炉灶内部。

而燃气阀则扮演着控制燃气流量的关键角色。

它就像是一个精确的调节器，根据我们对火力大小的需求，来控制燃气进入燃烧器的量。

接下来，点火装置登场了。

常见的点火方式有电子脉冲点火和压电陶瓷点火。

电子脉冲点火是通过电子元件产生高压脉冲，瞬间释放出电火花来点燃燃气。

而压电陶瓷点火则是利用压电陶瓷在受到压力时产生高压放电，从而实现点火。

当燃气与空气混合后，到达燃烧器。

燃烧器是燃气灶实现燃烧的重要部分，其设计直接影响燃烧效果和能源利用效率。

燃烧器通常由火盖和炉头组成。

火盖上面有许多小孔，燃气和空气的混合物就是通过这些小孔喷出并燃烧的。

在燃烧过程中，燃气与空气中的氧气发生化学反应。

这个化学反应的本质是一种氧化过程，燃气中的可燃成分（如甲烷、乙烷等）与氧气结合，释放出热量。

燃烧产生的火焰分为内焰、中焰和外焰。

内焰温度相对较低，中焰温度适中，外焰温度最高。

为了确保燃烧的充分和安全，燃气灶还配备了一些安全保护装置。

例如，熄火保护装置可以在火焰意外熄灭时迅速切断燃气供应，防止燃气泄漏造成危险。

燃气与空气的混合比例对于燃烧效果至关重要。

如果燃气比例过高，可能会导致燃烧不完全，产生一氧化碳等有害气体；而如果空气比例过高，则会影响火焰的温度和稳定性。

因此，燃气灶的设计需要确保燃气和空气能够以合适的比例混合。

不同类型的燃气灶，其工作原理可能会有一些细微的差别。

例如，嵌入式燃气灶和台式燃气灶在结构和安装方式上有所不同，但基本的工作原理是相同的。

在日常使用中，正确的操作和维护对于燃气灶的性能和安全也非常重要。

我们应该定期清理燃烧器上的杂物和污垢，以保证燃气的顺畅喷出和良好的燃烧效果。

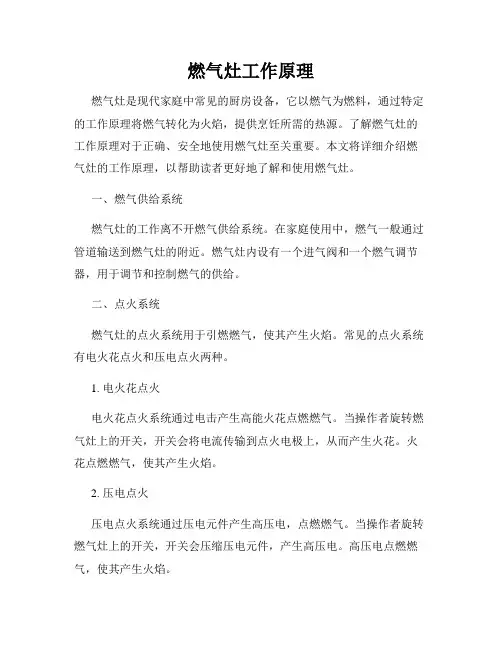

燃气灶工作原理燃气灶是现代家庭中常见的厨房设备，它以燃气为燃料，通过特定的工作原理将燃气转化为火焰，提供烹饪所需的热源。

了解燃气灶的工作原理对于正确、安全地使用燃气灶至关重要。

本文将详细介绍燃气灶的工作原理，以帮助读者更好地了解和使用燃气灶。

一、燃气供给系统燃气灶的工作离不开燃气供给系统。

在家庭使用中，燃气一般通过管道输送到燃气灶的附近。

燃气灶内设有一个进气阀和一个燃气调节器，用于调节和控制燃气的供给。

二、点火系统燃气灶的点火系统用于引燃燃气，使其产生火焰。

常见的点火系统有电火花点火和压电点火两种。

1. 电火花点火电火花点火系统通过电击产生高能火花点燃燃气。

当操作者旋转燃气灶上的开关，开关会将电流传输到点火电极上，从而产生火花。

火花点燃燃气，使其产生火焰。

2. 压电点火压电点火系统通过压电元件产生高压电，点燃燃气。

当操作者旋转燃气灶上的开关，开关会压缩压电元件，产生高压电。

高压电点燃燃气，使其产生火焰。

无论是电火花点火还是压电点火，点火系统都是燃气灶中不可或缺的一部分，用于安全、快速地引燃燃气。

三、燃气燃烧系统燃气灶的燃气燃烧系统负责将燃气转化为火焰，提供烹饪所需的热源。

1. 燃气喷嘴燃气喷嘴是燃气灶上的一个小孔，用于喷射燃气。

通过操作燃气灶上的旋钮，可以调节喷射燃气的量。

2. 混合器混合器位于燃气喷嘴和燃气灶表面之间，用于混合喷出的燃气和空气。

混合器中的空气与燃气混合后形成可燃气体。

3. 燃气灶表面燃气灶表面是燃气灶上的平台，用于支撑锅具和火焰。

当燃气喷嘴喷出的燃气与混合器中的空气混合后，可燃气体从燃气灶表面的小孔中喷出，形成火焰。

四、气阀控制系统燃气灶的气阀控制系统用于调节和控制燃气的供给，以及调节火焰的大小。

1. 主气阀主气阀位于燃气管道和燃气灶之间，用于控制燃气的供给。

当使用者打开燃气灶的开关时，主气阀打开，燃气进入燃气灶。

2. 火力调节器火力调节器位于燃气灶的操作面板上，用于调节火焰的大小。

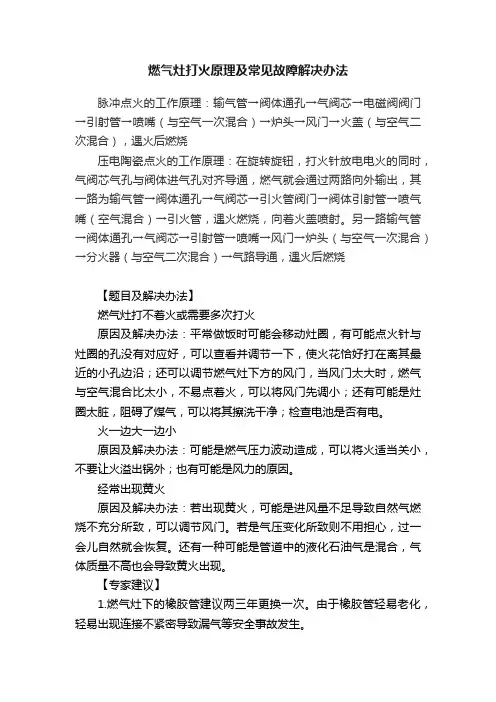

燃气灶打火原理及常见故障解决办法脉冲点火的工作原理：输气管→阀体通孔→气阀芯→电磁阀阀门→引射管→喷嘴（与空气一次混合）→炉头→风门→火盖（与空气二次混合），遇火后燃烧压电陶瓷点火的工作原理：在旋转旋钮，打火针放电电火的同时，气阀芯气孔与阀体进气孔对齐导通，燃气就会通过两路向外输出，其一路为输气管→阀体通孔→气阀芯→引火管阀门→阀体引射管→喷气嘴（空气混合）→引火管，遇火燃烧，向着火盖喷射。

另一路输气管→阀体通孔→气阀芯→引射管→喷嘴→风门→炉头（与空气一次混合）→分火器（与空气二次混合）→气路导通，遇火后燃烧【题目及解决办法】燃气灶打不着火或需要多次打火原因及解决办法：平常做饭时可能会移动灶圈，有可能点火针与灶圈的孔没有对应好，可以查看并调节一下，使火花恰好打在离其最近的小孔边沿；还可以调节燃气灶下方的风门，当风门太大时，燃气与空气混合比太小，不易点着火，可以将风门先调小；还有可能是灶圈太脏，阻碍了煤气，可以将其擦洗干净；检查电池是否有电。

火一边大一边小原因及解决办法：可能是燃气压力波动造成，可以将火适当关小，不要让火溢出锅外；也有可能是风力的原因。

经常出现黄火原因及解决办法：若出现黄火，可能是进风量不足导致自然气燃烧不充分所致，可以调节风门。

若是气压变化所致则不用担心，过一会儿自然就会恢复。

还有一种可能是管道中的液化石油气是混合，气体质量不高也会导致黄火出现。

【专家建议】1.燃气灶下的橡胶管建议两三年更换一次。

由于橡胶管轻易老化，轻易出现连接不紧密导致漏气等安全事故发生。

2.钢化玻璃材质的燃气灶表面，即使爆炸也只会碎成网状不会伤人，消费者可以安全选用，但在面积很小的厨房里，假如灶具离侧墙很近达不到一定的安装间距，钢化玻璃很轻易发生过热现象，此时建议消费者选择其他材质面板的灶具，避免出现安全事故。

3.假如忽然出现大风或在煮食时没有看好，发生水倾覆的现象。

由于正规燃气灶都有意外熄火的安全装置，在发生大风或大水倾覆时会自动切断火源，消费者一般不用太过担心。

燃气灶工作原理燃气灶是我们日常生活中常用的一种厨房用具，它以天然气或液化石油气为燃料，通过特定的工作原理将燃料燃烧得到所需的热能。

了解燃气灶的工作原理不仅能帮助我们正确使用和维护它，还可以提高我们对能源利用和环境保护的认识。

本文将介绍燃气灶的工作原理，以及燃气灶的组成部分和常见问题的解决办法。

一、燃气灶的组成部分1. 火焰口：燃气灶的火焰口是燃烧的中心部位，它通过调节燃气阀门的开关来控制火焰的大小和高度。

火焰口通常由金属制成，具有耐高温和耐腐蚀的特性。

2. 点火器：燃气灶的点火器用于点燃燃气，并在燃气灶工作时维持火焰的稳定。

点火器通常采用电磁点火或压电点火的方式，通过电流或压力将点火芯片激发产生火花，点燃燃气。

3. 燃气阀门和调节器：燃气阀门用于控制燃气的进出和流量，确保灶具的正常使用。

燃气阀门通常由金属制成，具有耐腐蚀和防爆的特性。

调节器则用于调节燃气的压力，保证燃气的稳定供应。

4. 火焰传感器和安全装置：火焰传感器用于检测火焰的存在和稳定性，一旦火焰熄灭或不稳定，火焰传感器将立即断开气源，切断燃气供应，确保安全。

安全装置还包括漏气自动阀门等。

二、燃气灶的工作原理燃气灶的工作原理可以简单概括为“气体燃烧产生热能”。

当我们打开燃气灶的开关时，燃气阀门会打开，燃气进入火焰口。

点火器会产生火花点燃燃气，形成火焰。

燃气经过火焰口进入燃烧室，在与空气充分混合后发生燃烧，产生高温和火焰。

燃气与空气的混合比例是实现高效燃烧的关键，过多的气体或空气都会影响燃烧效果。

为了达到理想的混合比例，燃气调节器会自动调节燃气的流量，确保燃气与空气充分混合，形成稳定的火焰。

同时，燃气灶在工作中还需要保持火焰的稳定性。

火焰传感器会不断检测火焰的存在和稳定性，如果火焰熄灭或不稳定，火焰传感器会迅速关闭燃气阀门，切断燃气供应，以避免发生火灾或其他安全事故。

三、常见问题的解决办法1. 燃气灶点不着火：首先要检查燃气阀门是否打开，是否有燃气供应。

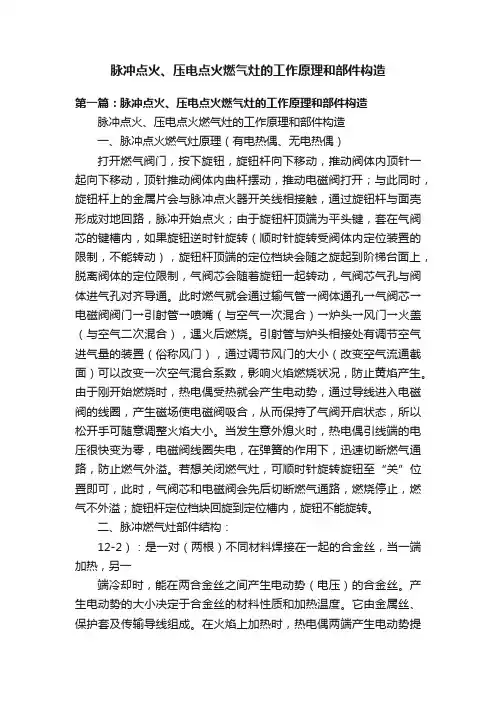

脉冲点火、压电点火燃气灶的工作原理和部件构造第一篇：脉冲点火、压电点火燃气灶的工作原理和部件构造脉冲点火、压电点火燃气灶的工作原理和部件构造一、脉冲点火燃气灶原理（有电热偶、无电热偶）打开燃气阀门，按下旋钮，旋钮杆向下移动，推动阀体内顶针一起向下移动，顶针推动阀体内曲杆摆动，推动电磁阀打开；与此同时，旋钮杆上的金属片会与脉冲点火器开关线相接触，通过旋钮杆与面壳形成对地回路，脉冲开始点火；由于旋钮杆顶端为平头键，套在气阀芯的键槽内，如果旋钮逆时针旋转（顺时针旋转受阀体内定位装置的限制，不能转动），旋钮杆顶端的定位档块会随之旋起到阶梯台面上，脱离阀体的定位限制，气阀芯会随着旋钮一起转动，气阀芯气孔与阀体进气孔对齐导通。

此时燃气就会通过输气管→阀体通孔→气阀芯→电磁阀阀门→引射管→喷嘴（与空气一次混合）→炉头→风门→火盖（与空气二次混合），遇火后燃烧。

引射管与炉头相接处有调节空气进气量的装置（俗称风门），通过调节风门的大小（改变空气流通截面）可以改变一次空气混合系数，影响火焰燃烧状况，防止黄焰产生。

由于刚开始燃烧时，热电偶受热就会产生电动势，通过导线进入电磁阀的线圈，产生磁场使电磁阀吸合，从而保持了气阀开启状态，所以松开手可随意调整火焰大小。

当发生意外熄火时，热电偶引线端的电压很快变为零，电磁阀线圈失电，在弹簧的作用下，迅速切断燃气通路，防止燃气外溢。

若想关闭燃气灶，可顺时针旋转旋钮至“关”位置即可，此时，气阀芯和电磁阀会先后切断燃气通路，燃烧停止，燃气不外溢；旋钮杆定位档块回旋到定位槽内，旋钮不能旋转。

二、脉冲燃气灶部件结构：12-2）：是一对（两根）不同材料焊接在一起的合金丝，当一端加热，另一端冷却时，能在两合金丝之间产生电动势（电压）的合金丝。

产生电动势的大小决定于合金丝的材料性质和加热温度。

它由金属丝、保护套及传输导线组成。

在火焰上加热时，热电偶两端产生电动势提供给电磁阀，电磁阀得电维持吸合，保持了燃气的导通；当发生意外熄火时，利用热电偶两端的电动势消失，电磁阀失电释放，堵住燃气通路，防止燃气外溢。

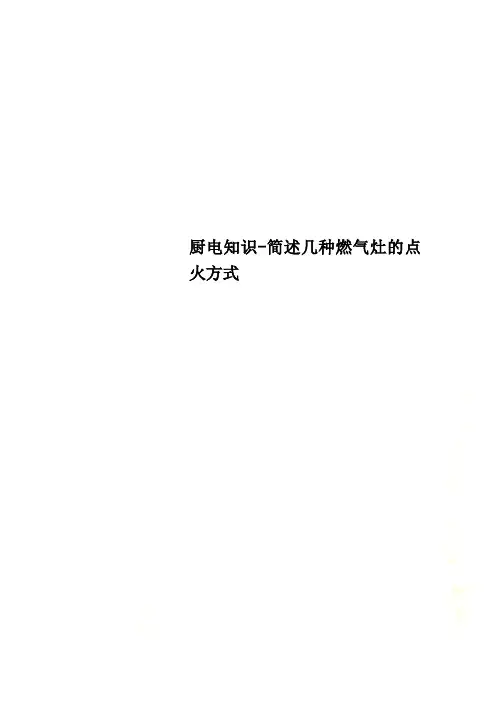

厨电知识-简述几种燃气灶的点火方式简述几种燃气灶的点火方式燃气灶是家庭厨房每天都要使用到的厨房电器之一，因此其节能安全性就更加受到关注，毕竟燃气灶是烹饪食物时的必备工具，选择一台火力大、又节能安全的燃气灶是很多人的追求。

下面简述一下燃气灶的几种点火方式。

一般家用燃气灶的点火方式主要有压电陶瓷点火、电子脉冲和人工点火等。

电子脉冲点火消费者一般都很熟悉，就是嵌入式燃气灶一般都采用这种点火方式。

电子脉冲点火方式的工作原理：输气管→阀体通孔→气阀芯→电磁阀阀门→引射管→喷嘴（与空气一次混合）→炉头→风门→火盖（与空气二次混合），遇火后燃烧。

这类燃气灶以干电池作为电源，使用起来非常简单方便、可靠、稳定性高，只要一按下电源按钮，即可产生一连串的电火花，点火率可达100%。

但这种方式需要换电池。

对于压电陶瓷燃气灶点火方式来说，最大优点是不需要电池，不过对天然气和沼气较难点燃，点火的成功率也与环境湿度有关，湿度大时不易点着。

此外，点火的时候需要按住开关才能打着火，没有电子脉冲点火那么快。

这是因为每打火一次，点火器只产生一个电火花的缘故。

所以人们对其燃气灶点火方式需求与自己的使用习惯有着最直接的关系。

人工点火是采用划火柴或打火机的办法点火，它多用于旧式简单的燃气灶上。

有些地方采用的是电点火枪点火，但无论是哪种方法，都应注意安全，开启气源后应及时点火，以免延误时间长了，使燃气排出过多时，会产生瞬间火苗蹿起很高或产生很大爆鸣声，这样易出事故。

现随着电点火技术的广泛应用，人工点火的办法已逐渐被淘汰。

燃气灶点火方式最好选用脉冲点火的家用燃气灶，因为脉冲点火的家用燃气灶，点火率、安全性、稳定性较高，而且噪声小。

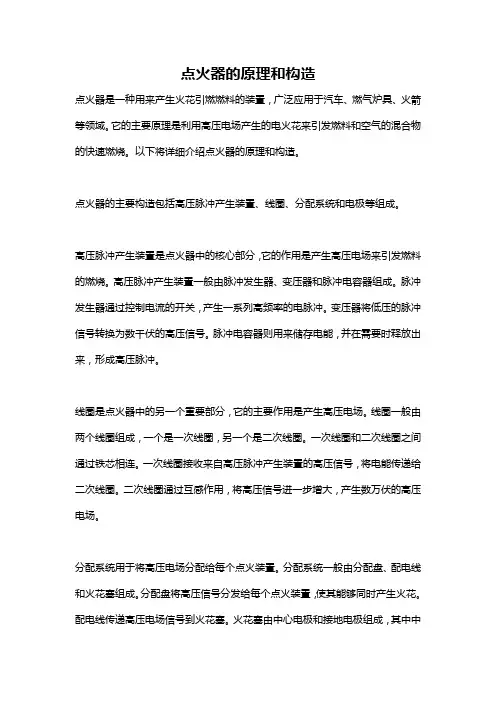

点火器的原理和构造点火器是一种用来产生火花引燃燃料的装置，广泛应用于汽车、燃气炉具、火箭等领域。

它的主要原理是利用高压电场产生的电火花来引发燃料和空气的混合物的快速燃烧。

以下将详细介绍点火器的原理和构造。

点火器的主要构造包括高压脉冲产生装置、线圈、分配系统和电极等组成。

高压脉冲产生装置是点火器中的核心部分，它的作用是产生高压电场来引发燃料的燃烧。

高压脉冲产生装置一般由脉冲发生器、变压器和脉冲电容器组成。

脉冲发生器通过控制电流的开关，产生一系列高频率的电脉冲。

变压器将低压的脉冲信号转换为数千伏的高压信号。

脉冲电容器则用来储存电能，并在需要时释放出来，形成高压脉冲。

线圈是点火器中的另一个重要部分，它的主要作用是产生高压电场。

线圈一般由两个线圈组成，一个是一次线圈，另一个是二次线圈。

一次线圈和二次线圈之间通过铁芯相连。

一次线圈接收来自高压脉冲产生装置的高压信号，将电能传递给二次线圈。

二次线圈通过互感作用，将高压信号进一步增大，产生数万伏的高压电场。

分配系统用于将高压电场分配给每个点火装置。

分配系统一般由分配盘、配电线和火花塞组成。

分配盘将高压信号分发给每个点火装置，使其能够同时产生火花。

配电线传递高压电场信号到火花塞。

火花塞由中心电极和接地电极组成，其中中心电极负责引发火花，接地电极则通过接地连接到发动机，以便将电荷接到大地。

点火器的工作原理是基于高压电场的放电现象。

当点火开始时，脉冲信号通过线圈传递到火花塞。

在火花塞内部，电场会使空气分子离子化，产生一股等离子体。

当电场强度足够大时，等离子体会形成通道，促使电流开始流动。

这时，由于电流流过电阻产生的热量和高压电场的作用，点火塞的中心电极会迅速升温，最终达到引燃燃料的温度，从而引发燃料和空气的混合物的燃烧。

总之，点火器通过高压脉冲产生装置产生数千伏的高压电场，通过线圈将电能传递给火花塞，火花塞通过放电现象产生火花来引燃燃料。

点火器的构造主要包括高压脉冲产生装置、线圈、分配系统和电极等。

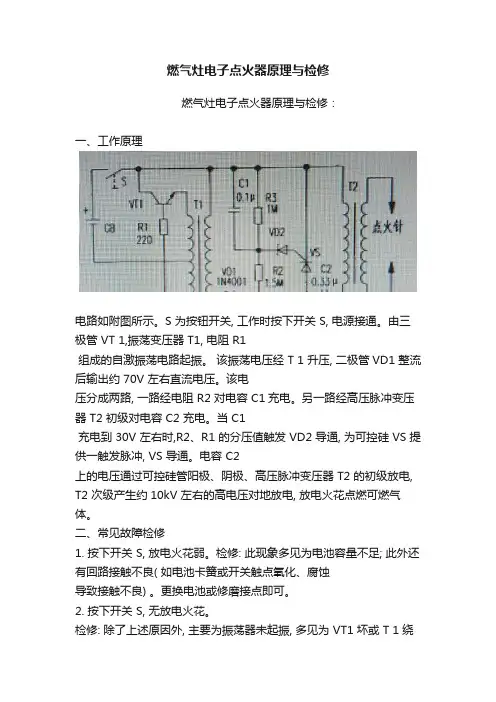

燃气灶电子点火器原理与检修燃气灶电子点火器原理与检修：一、工作原理电路如附图所示。

S 为按钮开关, 工作时按下开关 S, 电源接通。

由三极管 VT 1,振荡变压器 T1, 电阻 R1组成的自激振荡电路起振。

该振荡电压经 T 1 升压, 二极管VD1 整流后输出约 70V 左右直流电压。

该电压分成两路, 一路经电阻 R2 对电容 C1充电。

另一路经高压脉冲变压器 T2 初级对电容 C2 充电。

当 C1充电到 30V 左右时,R2、R1 的分压值触发 VD2 导通, 为可控硅 VS 提供一触发脉冲, VS 导通。

电容 C2上的电压通过可控硅管阳极、阴极、高压脉冲变压器 T2 的初级放电, T2 次级产生约10kV 左右的高电压对地放电, 放电火花点燃可燃气体。

二、常见故障检修1. 按下开关 S, 放电火花弱。

检修: 此现象多见为电池容量不足; 此外还有回路接触不良( 如电池卡簧或开关触点氧化、腐蚀导致接触不良) 。

更换电池或修磨接点即可。

2. 按下开关 S, 无放电火花。

检修: 除了上述原因外, 主要为振荡器未起振, 多见为 VT1 坏或 T 1 绕组断路。

若T 1 次级有高压( 几十伏) 输出, 常见为 C2、VS、VD2 损坏或回路有脱焊、虚焊, T2 绕组断路也较为常见。

美的燃气灶打不着火怎么处理最好？家里使用燃气灶的朋友一定很关心这个问题，今天国美小编将针对这个问题做出解答，希望对朋友们有所帮助。

如果遇到燃气灶一直打不着火时，应按如下程序进行检查：首先，先检查气源开关是否处在开着状态，如果处在开着状态，那么检查连接软管是否有折扁或压弯，如果没有被折扁或压弯，最后，拿起支锅架，看点火喷嘴处是否冒火：1)、如果不冒火，则看放电针是否放电 a、如果放电针不放电，说明是放电针故障，应更换放电针。

b、如果放电针放电，说明是阀体故障，应更换阀体。

2)、如果冒火： a、如果能正常燃烧，说明是点火器位置偏高，应指导用户将点火器轻轻往下按几下，再放上支锅架即可。

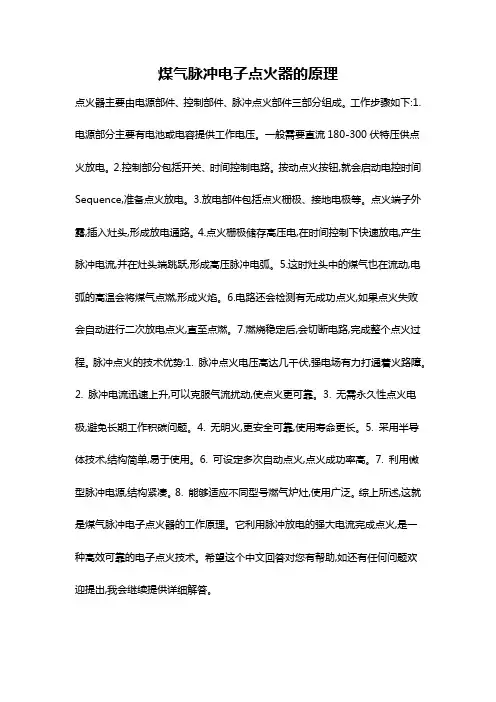

煤气脉冲电子点火器的原理
点火器主要由电源部件、控制部件、脉冲点火部件三部分组成。

工作步骤如下:1.电源部分主要有电池或电容提供工作电压。

一般需要直流180-300伏特压供点火放电。

2.控制部分包括开关、时间控制电路。

按动点火按钮,就会启动电控时间Sequence,准备点火放电。

3.放电部件包括点火栅极、接地电极等。

点火端子外露,插入灶头,形成放电通路。

4.点火栅极储存高压电,在时间控制下快速放电,产生脉冲电流,并在灶头端跳跃,形成高压脉冲电弧。

5.这时灶头中的煤气也在流动,电弧的高温会将煤气点燃,形成火焰。

6.电路还会检测有无成功点火,如果点火失败会自动进行二次放电点火,直至点燃。

7.燃烧稳定后,会切断电路,完成整个点火过程。

脉冲点火的技术优势:1. 脉冲点火电压高达几千伏,强电场有力打通着火路障。

2. 脉冲电流迅速上升,可以克服气流扰动,使点火更可靠。

3. 无需永久性点火电极,避免长期工作积碳问题。

4. 无明火,更安全可靠,使用寿命更长。

5. 采用半导体技术,结构简单,易于使用。

6. 可设定多次自动点火,点火成功率高。

7. 利用微型脉冲电源,结构紧凑。

8. 能够适应不同型号燃气炉灶,使用广泛。

综上所述,这就是煤气脉冲电子点火器的工作原理。

它利用脉冲放电的强大电流完成点火,是一种高效可靠的电子点火技术。

希望这个中文回答对您有帮助,如还有任何问题欢迎提出,我会继续提供详细解答。

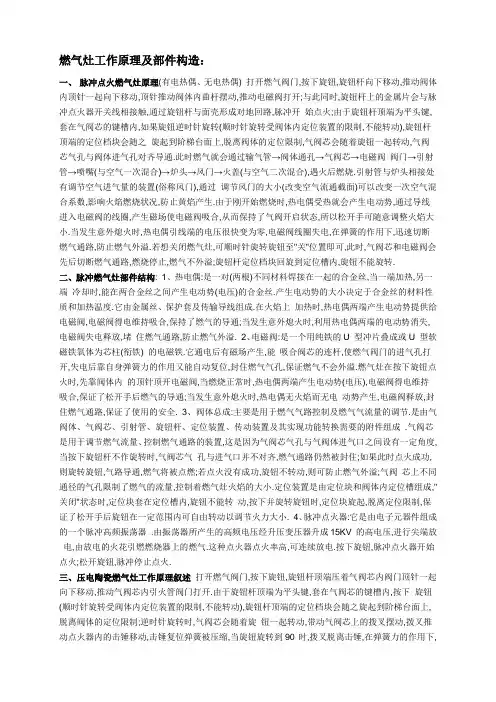

燃气灶工作原理及部件构造：一、脉冲点火燃气灶原理(有电热偶、无电热偶) 打开燃气阀门,按下旋钮,旋钮杆向下移动,推动阀体内顶针一起向下移动,顶针推动阀体内曲杆摆动,推动电磁阀打开;与此同时,旋钮杆上的金属片会与脉冲点火器开关线相接触,通过旋钮杆与面壳形成对地回路,脉冲开始点火;由于旋钮杆顶端为平头键,套在气阀芯的键槽内,如果旋钮逆时针旋转(顺时针旋转受阀体内定位装置的限制,不能转动),旋钮杆顶端的定位档块会随之旋起到阶梯台面上,脱离阀体的定位限制,气阀芯会随着旋钮一起转动,气阀芯气孔与阀体进气孔对齐导通.此时燃气就会通过输气管→阀体通孔→气阀芯→电磁阀阀门→引射管→喷嘴(与空气一次混合)→炉头→风门→火盖(与空气二次混合),遇火后燃烧.引射管与炉头相接处有调节空气进气量的装置(俗称风门),通过调节风门的大小(改变空气流通截面)可以改变一次空气混合系数,影响火焰燃烧状况,防止黄焰产生.由于刚开始燃烧时,热电偶受热就会产生电动势,通过导线进入电磁阀的线圈,产生磁场使电磁阀吸合,从而保持了气阀开启状态,所以松开手可随意调整火焰大小.当发生意外熄火时,热电偶引线端的电压很快变为零,电磁阀线圈失电,在弹簧的作用下,迅速切断燃气通路,防止燃气外溢.若想关闭燃气灶,可顺时针旋转旋钮至"关"位置即可,此时,气阀芯和电磁阀会先后切断燃气通路,燃烧停止,燃气不外溢;旋钮杆定位档块回旋到定位槽内,旋钮不能旋转.二、脉冲燃气灶部件结构: 1、热电偶:是一对(两根)不同材料焊接在一起的合金丝,当一端加热,另一端冷却时,能在两合金丝之间产生电动势(电压)的合金丝.产生电动势的大小决定于合金丝的材料性质和加热温度.它由金属丝、保护套及传输导线组成.在火焰上加热时,热电偶两端产生电动势提供给电磁阀,电磁阀得电维持吸合,保持了燃气的导通;当发生意外熄火时,利用热电偶两端的电动势消失,电磁阀失电释放,堵住燃气通路,防止燃气外溢. 2、电磁阀:是一个用纯铁的U 型冲片叠成或U 型软磁铁氧体为芯柱(衔铁) 的电磁铁.它通电后有磁场产生,能吸合阀芯的连杆,使燃气阀门的进气孔打开,失电后靠自身弹簧力的作用又能自动复位,封住燃气气孔,保证燃气不会外溢.燃气灶在按下旋钮点火时,先靠阀体内的顶针顶开电磁阀,当燃烧正常时,热电偶两端产生电动势(电压),电磁阀得电维持吸合,保证了松开手后燃气的导通;当发生意外熄火时,热电偶无火焰而无电动势产生,电磁阀释放,封住燃气通路,保证了使用的安全. 3、阀体总成:主要是用于燃气气路控制及燃气气流量的调节.是由气阀体、气阀芯、引射管、旋钮杆、定位装置、传动装置及其实现功能转换需要的附件组成 .气阀芯是用于调节燃气流量、控制燃气通路的装置,这是因为气阀芯气孔与气阀体进气口之间设有一定角度,当按下旋钮杆不作旋转时,气阀芯气孔与进气口并不对齐,燃气通路仍然被封住;如果此时点火成功,则旋转旋钮,气路导通,燃气将被点燃;若点火没有成功,旋钮不转动,则可防止燃气外溢;气阀芯上不同通径的气孔限制了燃气的流量,控制着燃气灶火焰的大小.定位装置是由定位块和阀体内定位槽组成,"关闭"状态时,定位块套在定位槽内,旋钮不能转动,按下并旋转旋钮时,定位块旋起,脱离定位限制,保证了松开手后旋钮在一定范围内可自由转动以调节火力大小. 4、脉冲点火器:它是由电子元器件组成的一个脉冲高频振荡器 .由振荡器所产生的高频电压经升压变压器升成15KV 的高电压,进行尖端放电,由放电的火花引燃燃烧器上的燃气.这种点火器点火率高,可连续放电.按下旋钮,脉冲点火器开始点火;松开旋钮,脉冲停止点火.三、压电陶瓷燃气灶工作原理叙述打开燃气阀门,按下旋钮,旋钮杆顶端压着气阀芯内阀门顶针一起向下移动,推动气阀芯内引火管阀门打开.由于旋钮杆顶端为平头键,套在气阀芯的键槽内,按下旋钮(顺时针旋转受阀体内定位装置的限制,不能转动),旋钮杆顶端的定位档块会随之旋起到阶梯台面上,脱离阀体的定位限制;逆时针旋转时,气阀芯会随着旋钮一起转动,带动气阀芯上的拨叉摆动,拨叉推动点火器内的击锤移动,击锤复位弹簧被压缩,当旋钮旋转到90°时,拨叉脱离击锤,在弹簧力的作用下,击锤迅速复位,击打压电陶瓷负极,在另一端(正极)产生瞬间高压(15KV),经导线联接到引火管放电点火.在旋转旋钮,打火针放电电火的同时,气阀芯气孔与阀体进气孔对齐导通,燃气就会通过两路向外输出,其一路为输气管→阀体通孔→气阀芯→引火管阀门→阀体引射管→喷气嘴(空气混合)→引火管,遇火燃烧,向着火盖喷射.另一路输气管→阀体通孔→气阀芯→引射管→喷嘴→风门→炉头(与空气一次混合)→分火器(与空气二次混合)→气路导通,遇火后燃烧.引射管与炉头相接处有调节空气进气量的装置(俗称风门),通过调节风门的大小(改变空气流通截面)可以改变一次空气混合系数,影响火焰燃烧状况,防止黄焰产生.关闭燃气灶,只需把旋钮旋转至"关"即可,此时气阀芯封住燃气气口,燃烧停止,燃气不外溢;旋钮杆定位档块回旋到定位槽内,旋钮不能旋转.四、压电陶瓷燃气灶部件原理及作用1、压电陶瓷点火器:主要是依靠具有压电效应的陶瓷元件,将机械能转换成电能,瞬间放电,放电火花引燃气体.它是由高压点火针、耐高压橡胶导线、压电陶瓷、击锤、复位弹簧、外壳体等组成 .压电陶瓷主要有钴钛酸铅为原料的陶瓷材料,经成型、烧结,上电极、极化等一系列工艺处理制成的柱型陶瓷.这种陶瓷晶格上正负离子的排列是非中心对称的,因此在外力的作用下,陶瓷两端之间产生电势差(电压).其产生的电压高低与所受的外力和压电陶瓷的高度成正比,与陶瓷的截面成反比.点火器是将两个同几何形状的压陶瓷正极相连,用耐高压橡胶多股铜芯线引出,负极配上两个铜端面后,用聚碳酸酯塑料固封,便于压电陶瓷多次撞击.当按下并旋转旋钮,旋钮杆带动气阀芯上的拨叉摆动,推动点火器内的击锤移动,击锤复位弹簧被压缩,当旋钮旋转到90°时,拨叉脱离击锤,在弹簧力的作用下,击锤击打压电陶瓷负极,在另一端(正极)产生瞬间高压(15KV),点火针对地放电点火. 2、阀体总成:主要是用于燃气气路、风门、电子电火器扳机的控制及燃气气流量的调节.是由气阀体、气阀芯、引射管(含喷嘴)、旋钮杆、定位装置、复位弹簧、燃气阀门、传动装置及其实现功能转换需要的附件组成.气阀芯是用于调节燃气流量、控制燃气通路的,这是因为气阀芯气孔与气阀体进气口之间设有一定角度,当按下旋钮杆不作旋转时,气阀芯气孔与进气口并不对齐,燃气通路仍然被封住;如果此时点火成功,则旋转旋钮,气路导通,燃气将被点燃;若点火没有成功,旋钮不转动,则可防止燃气外溢;另外,为了保证引火管在点火时有燃气喷射,而点着火后引火管燃气气路被切断,在气阀芯上设置了一个燃气阀门,按下旋钮时阀门靠旋钮杆推开,松开旋钮后阀门靠自身弹簧力复位,关闭燃气通路.风门是用于调节空气进气量的装置(即改变空气一次混合系数).定位装置是由定位块和阀体内定位槽组成,"关闭"状态时,定位块套在定位槽内,旋钮不能转动;按下并旋转旋钮时,定位块起旋,脱离定位限制,保证了松开手后旋钮在一定范围内可自由转动以调节火力大小. 3、燃烧器部份:主要是由炉头、火盖、中心盖(装饰盖)组成,其作用是实现可燃气体的燃烧.炉头是与喷气嘴联接和实现燃气进行一次空气混合;风门是调节一次空气混合系数的装置;火盖是使燃气分流并进行空气二次混合和实现燃气燃烧;中心盖是实现小火燃烧.双灶系列的燃烧器有多种款式,不同型号之间互不通用;左右炉之间燃烧器大小不一,不能通用.2011年4月2日星期六于欧派电器。

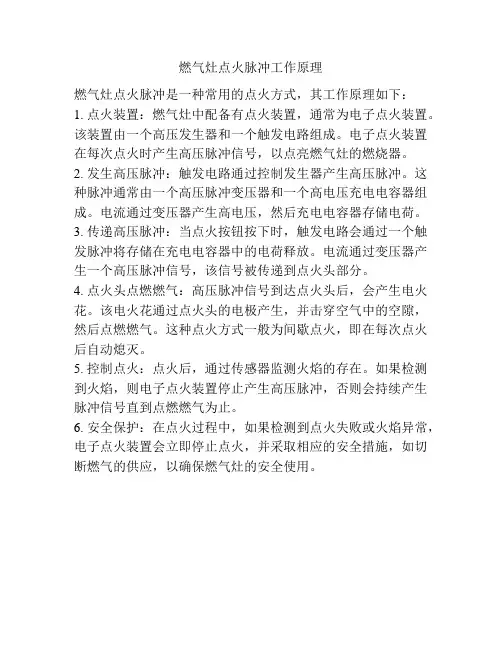

燃气灶点火脉冲工作原理
燃气灶点火脉冲是一种常用的点火方式，其工作原理如下：
1. 点火装置：燃气灶中配备有点火装置，通常为电子点火装置。

该装置由一个高压发生器和一个触发电路组成。

电子点火装置在每次点火时产生高压脉冲信号，以点亮燃气灶的燃烧器。

2. 发生高压脉冲：触发电路通过控制发生器产生高压脉冲。

这种脉冲通常由一个高压脉冲变压器和一个高电压充电电容器组成。

电流通过变压器产生高电压，然后充电电容器存储电荷。

3. 传递高压脉冲：当点火按钮按下时，触发电路会通过一个触发脉冲将存储在充电电容器中的电荷释放。

电流通过变压器产生一个高压脉冲信号，该信号被传递到点火头部分。

4. 点火头点燃燃气：高压脉冲信号到达点火头后，会产生电火花。

该电火花通过点火头的电极产生，并击穿空气中的空隙，然后点燃燃气。

这种点火方式一般为间歇点火，即在每次点火后自动熄灭。

5. 控制点火：点火后，通过传感器监测火焰的存在。

如果检测到火焰，则电子点火装置停止产生高压脉冲，否则会持续产生脉冲信号直到点燃燃气为止。

6. 安全保护：在点火过程中，如果检测到点火失败或火焰异常，电子点火装置会立即停止点火，并采取相应的安全措施，如切断燃气的供应，以确保燃气灶的安全使用。

电脉冲点火燃气灶原理
电脉冲点火燃气灶是一种利用电脉冲点火技术点燃燃气的厨房家电。

它的工作原理是通过一个电路系统将电源的直流电转换成高压脉冲电流，然后将脉冲电流传递到点火线圈上。

首先，当用户打开燃气灶的控制开关时，电源的直流电就会通过电路系统进入点火线圈。

点火线圈具有很高的匝数，因此能够将低电压的直流电转换成高电压的脉冲电流。

脉冲电流从点火线圈输出后，通过点火电极引导到燃气燃烧器的点火位置。

当脉冲电流通过点火线圈时，会在点火电极之间产生一个高强度的电场。

当点火电极之间的电场达到足够高的强度时，就会发生电晕放电。

电晕放电是一种放电现象，当电场强度足够高时，电离气体中的电子会被加速，从而使气体分子中的电子获得足够的能量，从而变得活跃起来。

在电晕放电的作用下，气体分子中的电子和离子会与气体分子发生碰撞，生成高能量的离子、激发态原子或分子。

当高能量的离子、激发态原子或分子与燃气发生碰撞时，会引起燃气分子的激发或电离。

当燃气分子激发或电离后，它们会重新结合形成新的分子，并释放出大量的能量，即产生火焰。

因此，电脉冲点火燃气灶通过产生高压脉冲电流，使气体分子激发或电离，从而点燃燃气并产生火焰。

相比传统的明火点火
方式，电脉冲点火燃气灶更安全、高效，并且不会产生明火，减少了火灾事故的风险。

燃气灶具基本知识、挑选及保养（一）燃气灶基本知识：1、1 燃气灶工作原理：点火：首先，旋转旋钮，我们会听到“啪啪”响声，点火器通电，点火针发出火花；同时电磁阀通电打开，燃气开始进入供气管。

一次混合：进入供气管燃气经过喷嘴告诉喷出，在风门附近卷吸一次空气，在引射管进行混合。

点燃：混合好气体经过炉头、分火器均匀从火盖火孔喷出，遇到点火针发出火花开始燃烧。

完全燃烧：在燃烧同时，未燃烧完全燃气再次及火盖周围空气进行混合，以达到充分燃烧效果。

1、2 燃气灶具构成名称零件用途供气系统进气管、阀门提供一定压力及流速燃气燃烧系统喷嘴、调风板、引射器、炉头、火盖完成燃烧过程控制系统旋钮、熄火保护装置、定时装置等使用及安全保护点火系统压电或脉冲点火器引燃、调节火力辅助部件外壳、承液盘、锅支架固定结构、放置被加热物炉头，主要承担燃气和空气混合作用，材质要求比较高，要耐高温，耐腐蚀，不易氧化，热膨胀系数小，主要以铜合金，硅铝合金、铸铁为主。

制作工艺要求也较高最好是整体冲压（气密性好），使用同种材质（膨胀系数一致），内腔无明显死角（混合均匀）。

要求内表面光滑；其头部为圆盘状，主要作用是安放火盖、确保气流均匀地从火盖火孔喷出而燃烧。

火盖：品牌厂家一般用95分铜，铜传热速度仅次于金、银排第三，上镀高温有机硅漆，防变色。

也叫分火器，它应可以从炉头上拆下来，其火孔呈矩形、梯形、条形或圆形。

火孔间距应保证传火迅速，又方便二次空气供给，火孔深度应适宜以确保火焰稳定。

支架：现在有磨沙铸铁，搪瓷，电镀（主要用于低端）这几种。

炉具支架还分平锅用和尖锅用两种，可以适合不同厨具。

对于家庭经常使用尖底锅，要选择内火盖较小产品。

喷嘴：具有两个功能：其一是保证喷射一定量燃气；其二是为引射一次空气。

为增强喷咀空气引射能力，有喷咀在六方壁上钻有空气引射孔。

喷咀加工精度较高，并要求喷觜及引射管中心线在同一条直线上。

调风板：其作用是调节一次空气引射量及流入速度，使燃烧处于最佳状态。

脉冲点火器它是由电子元器件组成的一个脉冲高频振荡器，由振荡器所产生的高频电压经升压变压器升成15KV的高电压，进行尖端放电，由放电的火花引燃燃烧器上的燃气。

这种点火器点火率高，可连续放电。

按下旋钮，脉冲点火器开始点火，松开旋钮，脉冲停止点火。

脉冲点火器就是利用脉冲原理产生连续性瞬间电火花，从而点燃燃气灶、燃气热水器等火焰的电子产品。

脉冲点火器是由电子元器件组成的，一个脉冲高频振荡器，由振荡器所产生的高频电压经升压变压器升成高电压，进行尖端放电，由放电的火花引燃燃烧器上的燃气。

这种点火器点火率高，可连续放电。

按下旋钮，脉冲点火器开始点火，松开旋钮，脉冲停止点火。

脉冲点火器可用于气体燃料，液体燃料燃烧器或火炬的直接点火，不再需要其它辅助点火手段，广泛应用于各种热水器、嵌入式燃气灶的明焰点火，实现燃烧系统的稳定点火。

扩展资料；
脉冲点火控制器系统比普通燃气灶增加了脉冲点火控制电路、电磁阀控制、火焰探测针等装置，整个系统由点火开关控制，当用户按下点火开关时，点火针产生高压火花，并通过火焰检测判断点火是否成功，若有火焰信号则停止点火，同时启动反馈检测功能。

整个过程能有效避免出现燃气阀打开而未燃烧的状况，从而保证了燃气灶、燃气热水器在发生意外熄火及回火状态时，控制系统能及时关闭电磁阀，关断燃气通路，避免了因熄火引发的安全事故，大大提高了产品的安全性和可靠性。

家用燃气灶的主要零配件及结构
家用燃气灶一般由燃烧器、引射器、点火装置、供气管路四大部分组成，具体包括：大/小火盖、锅架、进气接头、水盘、胶圈、阀体、炉头、旋钮开关、面板、喷嘴、进气管、风门、支脚、脉冲点火器、压电陶瓷点火器、电磁阀、熄火保护装置等。

l、燃烧器1）家用燃气灶通常采用的燃烧器方式有两种：部分预混式燃烧和完全预混式燃烧。

由喷嘴、调风板、引射器、燃烧器头、火盖（又叫菊花头）与调节螺钉等组成。

2）燃烧器头部①圆火孔：燃烧器头部的火孔用钻头钻孔。

这种加工形式方法简单，广泛采用。

②方火孔（炬形火孔或梯形火孔）：有纵长和横长两种排列法。

③缝隙火孔：加工火孔时，用刀具取代钻头，加工成细长的沟槽，这种火孔叫缝隙火孔。

2、引射器为了使燃气与一次窄气混合，需要使用引射器。

引射器包括燃气喷嘴、一次空气调节器（调风板）、收缩管、喉管和扩散管。

3、点火装置1）压电陶瓷点火器；2）脉冲电子点火器。

4、燃气灶具（煤气炉）的配件列表台式炉框体、嵌入式底壳、嵌入式面板、汤盘、密封圈、阀体、炉头、火盖、炉架、燃气管/煤气管、旋钮、点火控制器、电池盒、微动开关、热电偶、电磁阀、点火/感焰针、炉脚、橡(硅)胶零件、表面处理、玻璃/陶瓷面板等。

煤气灶点火装置的原理
一、点火装置的作用
点火装置是煤气灶重要的组成部分,其作用是在點開煤气開關后,利用电能產生高壓電火花,點燃氣體,使煤气燃燒器冒火燃燒。

二、点火装置的基本结构
点火装置主要由电磁阀、电火花塞、电极等部分组成。

电磁阀控制气流,电火花塞在通电时在电极间产生高压脉冲电火花。

三、点火工作原理
1. 打开煤气灶气源,气体进入点火装置accumulation燃料气室。

2. 按下点火开关,电磁阀吸合,短时间打开气流。

3. 同时通电点燃电火花塞,电极之间产生高压脉冲电火花。

4. 电火花引燃积存的燃料气体,产生小火焰。

5. 小火焰吸引气口持续气流形成正常燃烧。

6. 松开点火开关,电磁阀及点火电路关闭,火焰持续燃烧。

四、点火电路的工作原理
1. 通常采用开关电源及RC脉冲形成电路。

2. 按压点火开关准备阶段存储电能,然后快速放电形成脉冲电压。

3. 脉冲电压经电火花塞电极间快速放电,在气隙产生电火花。

4. 这种脉冲电火花点燃燃气,实现灶具点火。

五、点火电路参数的设置
点火电路的工作电压、电容电荷存储量及放电时间常根据点火特性要求精心设计,以产生理想的电火花点火效果。

综上所述,这就是煤气灶点火装置的工作原理。

点火电路的设计对点火性能有决定性影响。

燃气灶维修常用配件介绍
点火针：
作用是脉冲点火通过点火针释放脉冲高压点火。

点火时能听到点火声音，看不到电火花，基本可以判定是这个东西坏了。

感应针：
作用是感应火焰离子信号，让火焰持续燃烧。

燃气灶自动熄火应先检查感应针。

电磁阀：
主要作用是控制燃气的通断，脉冲点火后，电磁阀打开，燃气就通了。

熄火后，电磁阀会自动闭合。

下图右边电磁阀需有3V直流电压才能打开，许多燃气灶打不着火，只是因为电池电压不够，打不开电磁阀导致的。

左边的电磁阀和上图感应针是配套使用，燃气灶自动熄火，建议整套更换；右边的电磁阀基本不会坏。

脉冲点火器：
主要起到脉冲高压点火作用，四线点火器也带有感应火焰信号作用。

维修不点火基本都换点火器。

微动开关：
点火时转动旋钮，微动开关就会打开，也是点火的第一步。

按压点火没反应，或者一边点火两边都有电火花，都要检查微动开关。

燃气灶具的结构
灶具是利用点火装置将混合好的燃气、空气点燃，产生火焰以及热量将食物煮熟的一种工具。

灶具主要由面板、小火盖、大火盖、旋钮、锅支架、分火器、底壳和盛液盘等组成，可划分为点火装置、燃烧器、灶具火盖以及熄火保护装置四部分。

一、点火装置
点火装置分为压电陶瓷点火器和脉冲电子点火器两种，前者扭一次按钮只能喷射一次电火花，因此点燃的成功率比较低;而后者只需扭动一次，就能连续不断地喷射出电火花，直到点燃为止，点火迅速。

压电陶瓷点火器正被脉冲电子点火器所取代。

二、燃烧器
燃烧器头部的作用是将燃气、空气的混合气体均匀地分配到各个火孔上，使其进行稳定的完全燃烧。

为此，要求头部各点混合气体的压力几乎相等，二次空气能均匀地供应到每个火孔上。

在设计燃烧器头部时，要充分考虑火孔的形式、大小、孔数以及排列方式等因素。

三、灶具火盖
火盖是燃气灶的核心部件之一，火盖的材质、火孔设计非常重要。

火盖的火孔设计比较多。

但主要有圆孔型、梯形、矩形、条形等。

四、熄火保护装置
熄火保护装置是在燃气灶由于意外熄火时(比如煮饭时开水溢出将火打灭之类)，燃气灶自动关闭气源，保证你安全的装置，主要分为热电式和离子感应式两种(后者更好)。

现在国家已经强制性要求燃气灶带熄火保护了，所以没有熄火保护装置的，千万不能买。
