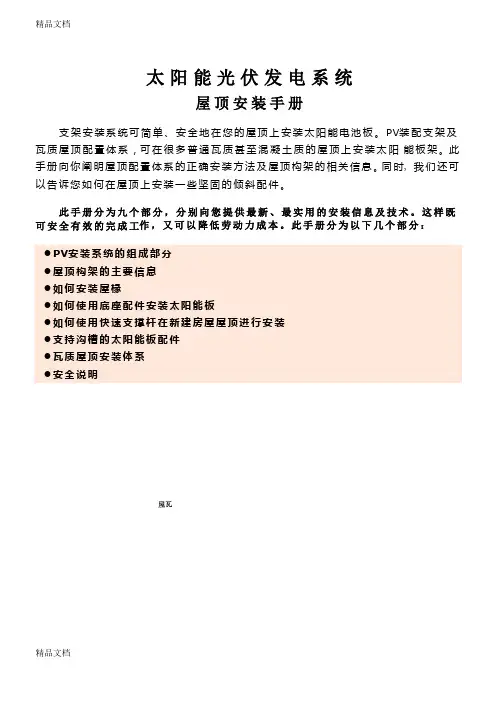

太阳能光伏发电系统屋顶安装手册支架安装系统可简单、安全地在您的屋顶上安装太阳能电池板。
PV装配支架及瓦质屋顶配置体系，可在很多普通瓦质甚至混凝土质的屋顶上安装太阳能板架。
此手册向你阐明屋顶配置体系的正确安装方法及屋顶构架的相关信息。
同时, 我们还可以告诉您如何在屋顶上安装一些坚固的倾斜配件。
此手册分为九个部分，分别向您提供最新、最实用的安装信息及技术。
这样既可安全有效的完成工作，又可以降低劳动力成本。
此手册分为以下几个部分：●PV安装系统的组成部分●屋顶构架的主要信息●如何安装屋椽●如何使用底座配件安装太阳能板●如何使用快速支撑杆在新建房屋屋顶进行安装●支持沟槽的太阳能板配件●瓦质屋顶安装体系●安全说明推荐工具安装部件屋顶结构任何型号的太阳能板都能有序得安装到屋顶上。
也就是说，他们必须安全得嵌入到屋顶的结构上，譬如托板或托梁。
结构配件可以防止暴风、地震、大雪带来的灾害，还可以阻止其渗进屋顶，给该体系提供一个倾斜灵活的连接件。
PV安装体系的特别设计专用于机械工程并通过了工业负载测试。
在每平方英尺可承载50镑的情况下，安装体系通过了升降负载的检测。
我们所独有的突出支撑条设计，可使您在使用相关的轻铝测量计下也可完成最小倾斜角度的支撑。
安装体系是使用“从上至下”的配置方法。
这个独特的创新可使安装者把螺栓准确得插入到椽上。
此项产品发明之前，所有的太阳能板几乎都是从其板架尾部拧到屋椽上的。
所有的太阳能板夹钳装置都是太阳能板专用的，并且为每一个太阳能板的生产商所检验。
接下来的部分，我们会告诉你大多数屋顶安装条件的有用信息。
现在我们假定安装人员有屋顶构造的基本知识并了解使用何种相关工具。
但是，我们的方法可以使用大大减少劳动力和时间。
我们非常感激您选择我们的安装系统，我们也希望这个安装向导可以帮你迅速、有效的积累经验。
安全性：安装人员应该使用标准的梯子进行安装作业，并且是在屋顶干燥的情况下。
切忌在大风天进行安装。
检查所有的工具、太阳能板及相关部件，防止它们从屋顶滑落。
安装过程中，为了防止伤害发生，最好带上安全帽。
屋顶类型：屋椽和高梁：大部分现代屋顶都由结构框架组成，包括屋椽或一些构造部件。
传统屋椽的尺寸为2”×6”。
构架的几何形状一般都是在工厂预先制造好的，然后才转到建筑地点。
此构架通常被用在安装太阳能的家庭中。
每一个和我们KHCK安装体系一样的屋顶支撑体系都会精确的运行。
屋顶角度的测量可划分为12份，例如12分之3 ，12分之4，12分之5。
这些例子说明屋架的高度依赖于对水平线的测量。
此手册中，我们考虑了所有的屋椽情况。
大部分屋椽可分为12”，16”或者24”。
现代支撑合板中心的屋椽为48”。
因此，PV配置系统往往被设计成48”。
所有屋顶的配件设施应被摆放为48”，只有达到这个合理的距离，你才可以使结构性配件正确得连接到屋椽上，同时，使屋顶的负载得到平均分配。
覆板：盖住屋椽的屋顶通常包括三种类型的材料：1、屋顶外部合板。
2、OSB是定向绳索板的缩写，它已经成为现在房屋建设的标准材料。
这种材料包括压缩木纤维，是一种和微量板非常相似的物质。
虽然这种材料结构非常好，但是如果没有屋椽的话，它不能确保方头螺栓的安全性。
3、空间薄片：由于越来越严格的法尔码，这种材料现在已经不被使用了。
其尺寸为1”×4”，最好被订入到屋椽上，在每一个板中间留一定的空间。
这种支撑类型主要用于旧的摇晃或木瓦质的屋顶。
重要信息：被连接或插到覆板上的配件并不是一个结构性配件，所以应该避免使用。
屋顶屋椽安装技术由于屋椽可以安装为48”中心度，所以有必要至少安装一个屋椽。
安装完一个屋椽之后，屋顶上的其他屋椽就可以以其为基础进行安装了。
因为屋顶的覆板和材料能掩盖住屋椽，所以安装屋椽中心需要许多技术。
切记要使用正确的配件把屋椽安装到中心位置。
屋椽有一个1-1/2”的宽度，这使得配件能够很好得安装屋椽。
虽然屋椽有一定的缝隙，但是大部分可被安装成48”中心，以下介绍几种方法：1.如果屋顶的前沿是露在外面的，则使用直角尺固定屋椽尾部，然后将次角度移到屋顶的边缘。
用粉笔在此位置做一个标记，在屋顶的顶端可以看见。
这可以作为测量尖顶屋两侧山形墙边缘的参考。
在工作地点使用此测量方法时，你应该靠近屋椽。
对于那种四坡顶，你需要估测一下屋椽的位置，使其成三角形并与屋椽垂直。
如果屋顶有一个特别接近的背板时，你可以看到在边缘的托梁上有许多钉子，由此就可以找出屋椽的大概位置。
2.合成板或包金箔帽的薄板：一旦你知道了屋椽的大体位置，你可以使用多种方法进行研究。
一个简单的方法就是你可以用一个润滑的面皮锤（牛皮锤也可以）进行敲打，使其与屋椽垂直，直到一听到一个非常坚硬的声音。
你应该在屋椽的正中心位置的几英尺内给该位置做标记。
你可以在屋椽的左侧或右侧钻几个小孔直到你敲到屋椽的中心。
另一种方法就是用一个高射程装置上的高密度电子传感器。
越过一张薄纸板仔细滑动此装置（可以沿着屋顶木瓦滑动），你会看见屋椽的首尾部。
3.屋椽瓦片的位置：你要估测屋椽的大体位置然后将瓦片移动到它周围。
最后按照上述同样的顺序进行操作。
4.确定好屋椽的中心位置以后，建议你用粉笔画一个洞做标记。
备注：不要做任何未标记或未说明的空洞。
配件底座的安装怎样将底座安装到屋顶上将底座安装到正确的位置以后，在屋椽内钻一个3/16”大小的孔（我们建议你用硬质合金刀头进行钻孔）。
把防护螺栓和垫圈放入底座里面，然后用乳脂或密封剂把底座的突出部分密封好。
保证屋顶的整洁与温度，把防护螺栓插入到孔里面以安装好底座，用一个1/2”大小的螺丝套将防护螺栓向下压紧（注意不要太紧）。
等底座被安全密封得安装到屋顶后，再在屋顶上安装一个滑行车架，并把它穿入到3/8”尺寸的六角螺栓里面。
在这个时候，你可以松动一下车架的螺栓以进行最后的调整。
然后继续安装位于48”中心的横梁上的六个配件底座。
备注：建议每一个生产商都使用屋顶乳脂。
乳脂一定要新鲜并且达到室温，这样才能正确的进行封装。
支撑杆安装到屋顶配上将支撑杆安装到配件底座上在底座被安全密封地安装到屋顶之后，再在屋顶上安装一个滑行车架，并把它穿入到3/8”尺寸的短六角螺栓里面。
在这个时候，你可以松动一下车架的螺栓以进行最后的调整。
然后越过底座继续安装滑行车架，每一个支撑杆需要六个此装置。
将太阳能板的支撑杆靠近支撑杆安放，如上图“A”所示。
在沟槽临近支撑杆底座的地方做一个标记。
将撑杆上相互交叉的“V”型凹槽做好标记并进行排列，然后穿过撑杆钻一个1/2”的孔。
（推荐使用圆锥形金属薄片）。
在支撑杆内凿上一个孔后，把支撑杆放到配件底座上（见图“B”），将支撑杆做最后调整后，用3/16”大小的六角扳手把车架拧紧。
用螺栓把车架扣锁到底座上，然后安装3/8”大小的垫圈和螺冒，并用9/16”深度的管钳子将其扭紧。
现在你的支撑杆已经很坚固可以准备安装太阳能板了。
支撑杆上安装太阳能板配件装置和底座或支柱与太阳能板的相夹部位应当一致。
等支撑杆被安装到配件上以后，你就可以安装太阳能板了。
一共有两种夹子装置，外部的夹子装置（尾部）和安装在太阳能板之间的内部夹。
为了方便起见，建议你在把螺栓、垫圈及夹子拿上屋顶前，最好事先将其预穿、上锁、放入滑行插槽里。
将两个尾夹滑到支撑杆的尾部，然后安装太阳能板的尾部。
将太阳能板与架子摆放相一致，并用1/2”大小的套桶扳手或成套螺丝将其拧紧。
注意不要拧得太紧，最大力矩为20英尺最佳，以防损坏太阳能板的玻璃表面。
第一块板安全固定后，将太阳能板内部的两个夹子装置滑动到第一个板上。
这种设计可使太阳能板固定在一个地点，不用你亲自滑动和排列。
你只需重复上述程序直到所有的太阳能板都被安装到正确的支撑杆上。
安装最后一个板的时候，将尾夹装好，整个安装过程就此结束。
所有的太阳能板尾夹都是专利产品，它的突出部分用于标记太阳能板的标志。
因为这些公差都很小，所以我们划了一条硬模的边线以区分每个太阳能板架的正确硬模。
请参考第二页上的尾夹说明以确保你使用了正确的尾夹。
屋顶支撑杆的安装将支撑杆安装到附件底座上示的图表展示了配件的安装过程。
（以下为详细说明）。
配件的跨度和配件底座的跨度是一样的。
所有配件装置都应被安装在屋椽48"中心处，所有的屋椽都应当安全地用螺栓固定。
阿波罗配件有四种不同的高度，从3"到7-1/2"不等，这通常是用在Oatey橡胶防水板的(侧面底部)。
建议你使用标准的金属屋用防水板将4-1 /2 "大小的配件安装到合成木瓦的屋顶上。
6"和7-1/2"的配件用于平瓦质屋顶并用双精度型防水板将瓦片弯曲。
的一个特征为你可以清除屋顶墙纸的简易安装杆，然后再行安装。
配件安装完毕后，将支撑杆做好标记，按照第六页上的说明进行安装。
图1：安装在屋椽及罩上的底座。
图2：将装饰杆拧到底座里面并将防水板安装在它上面。
图3：为屋顶的遮盖物安装配件。
警告：在突出的柱子周围行走时要注意安全。
屋顶支柱快速安装指南快速安装体系包括一个机械铝底座钻孔指南，1”铝装饰杆，不锈钢硬件。
专利设计（专利号#6360491）在需要传统的屋顶防水板时可提供其太阳能板结构性配件。
此配件有两种尺寸：4-1/4”425（用与传统的金属防水板），另一个是3”300，用于Oatey氯丁橡胶防水板。
此设计可使所有的防护螺栓，就能在支撑杆的下方直接安装螺栓。
此安装体系经过多次实验室检验再加上其综合性的钻孔指南，一定可以使你出色的完成安装任务。
瓦片的安装组合工具箱介绍把“A”结合处插入沟槽然后安装“B”两个5/16”大的螺栓/垫圈到低支撑部位“C”。
用1/2”卡槽将其拧紧。
结合插口的设计主要用于在墙的突出部位的扩张，使支撑杆形成排列，不要将他们排得太紧。
屋顶支撑杆现在可作为一个实心杆被安装和使用。
结合膨胀特征：屋顶结合工具的设计是用于擎住排列的支撑杆。
他能使配件装置后面的铝产生热膨胀。
为了使用此特性，可以把所有部件结合起来，可以留一个3/16”的缝隙。
安装完支撑杆后，撤掉其中一个5/16”大小的螺栓。
现在，支撑杆的铝热膨胀会在结合处被吸收，而不是强压屋顶配件装置。
剩余的结合螺栓就会牢固地支撑住支撑杆了。
