真空理论知识培训拟制：许坤良目录：一.基础知识：二.往复式真空泵：三.旋片式油封机械真空泵：四.罗茨式真空泵：五.分子真空泵：六.油扩散泵：七.低温泵：八.真空泵流量的测量方法：九.冲洗抽气法：一.基础知识：1.真空及其度量：真空----一般是指在给定的空间内，压力低于101325Pa的气体状态。

在真空状态下，气体的稀薄程度，通常用气体的压力值来表示。

真空的主要特性-----真空状态同正常的大气状态相比较，气体较为稀薄，即单位体积内的分子数目较少，分子之间或分子与其他质点（如电子、离子）之间的碰撞几率减少，分子在单位时间内碰撞于单位表面积（如器壁）上的次数也相对减少。

分为：“自然真空”和“人为真空”人为真空---是指人们对一个容器进行抽气而获得的真空空间。

气体的稀薄程度叫真空度。

真空度可用气体压强、分子密度、平均自由程和形成一个单分子层的时间来描述，在真空科学与技术中，通常都用气体的压强来表示。

气体压强越低，真空度越高。

2.换算关系：1atm=1.01325*105Pa （1Pa=1N/m2）（760mmHg）1atm=760mmHg=760Torr（标准大气压）1Torr=133.322Pa（1Pa=7.5*10-3Torr=0.0075Torr=7.5mTorr）1bar=105Pa=750Torr 1Pa=7.5mTorr 1mbar=750mTorr3.各真空区域的物理特性及应用：低真空：1*105Pa-----1*102Pa=0.75Torr=750mTorr中真空：1*102-----1*10-1Pa=0.75mTorr高真空：1*10-1----1*10-6Pa=7.5mTorr超高真空：1*10-6---1*10-12Pa极高真空：小于10-12Torr3.1低真空（1*105Pa-----1*102Pa）在低真空状态下，气态空间的特性和常压时相比，没有明显的不同。

气体分子仍以杂乱无章的热运动为主，气体分子间的相互碰撞十分频繁。

真空技术基础知识真空技术发展到今天已广泛的渗透到各项科学技术和生产领域,它日益成为许多尖端科学、经济建设和人民生活等方面不可缺少的技术基础.作为现代科学技术主要标志的电子技术、核技术、航天技术的发展都离不开真空,反过来它们飞跃前进正在推动真空技术的迅速发展,成为真空科学技术发展史上的三个飞跃阶段,从而使真空技术由原来主要应用领域电真空工业,扩展到低温超导技术、薄膜技术、表面科学、微电子学、航海工程和空间科学等近代尖端科学技术中来.至于在一般工业中应用实在种类繁多,不胜枚举.它涉及冶金、化工、.医药、制盐、制糖、食品等工业都广泛使用真空技术.例如有机物的真空蒸馏,某些溶液的浓缩、析晶、真空脱水、真空干燥等.人们还利用真空中的各种特点,研制生产出真空吊车、电子管、显像管、中子管.就连人们日常生活中使用的灯管、暖水瓶、真空除尘器等都离不开真空技术.1.真空与真空区域的划分“真空”是指在给定的空间内,气体分子密度低于该地区大气压下的气体分子密度的稀薄气体状态。

不同的真空状态有不同的气体分子密度。

在标准状态下，每立方厘米的分子数为2.6870×1019个，而在真空度为10-4帕时，每立方厘米的分子数为3.24×1010个，即使用最现代的抽气方法获得的最高真空度10-13帕时，每立方厘米中仍有3.24×10个分子。

所以真空是一相对概念，绝对真空是不存在的。

气体分子密度小、分子之间相互碰撞不那么频繁，单位时间内碰撞容器壁的分子数减少，从而使真空状态下热传导与对流小，绝热性能强，可降低物质的沸点和汽化点等。

真空的这些特点被广泛应用到生活、生产和科研的各个领域中。

真空度是对气体稀薄程度的一种客观量度。

它本应用单位体积中的分子数来量度，但由于历史的原因，真空度的高低仍通常用各向同性的物理量“气体压强”来表示。

气体压强越低，表示真空度越高；反之，压强越高，真空度就越低。

在真空技术领域中，过去常用的压强单位为托（torr），它与目前国际单位制中压强单位帕斯卡的换算关系为：1帕=1牛顿/米2=1千克/米.秒2=7.50062×10-3（托）1托=1/760（标准大气压）=101325.0/760（帕）=133.3224（帕）为使用方便，人们根据真空技术的应用特点、真空物理特性和真空机械泵、真空计的有效使用范围，将真空划分为不同区域及对应的物理特点和主要应用领域，如表1所示。

真空技术基础知识前言1. 真空“真空”来源于拉丁语“Vacuum ”，原意为“虚无”，但绝对真空不可达到，也不存在。

只能无限的逼近。

即使达到10-14—10-16托的极高真空，单位体积内还有330—33个分子。

在真空技术中，“真空”泛指低于该地区大气压的状态，也就是同正常的大气比，是较为稀薄的气体状态。

真空是相对概念，在“真空”下，由于气体稀薄，即单位体积内的分子数目较少，故分子之间或分子与其它质点（如电子、离子）之间的碰撞就不那么频繁，分子在一定时间内碰撞表面（例如器壁）的次数亦相对减少。

这就是“真空”最主要的特点。

利用这种特点可以研究常压不能研究的物质性质。

如热电子发射、基本粒子作用等。

2. 真空的测量单位一、用压强做测量单位真空度是对气体稀薄程度的一种客观量度，作为这种量度，最直接的物理量应该是单位体积中的分子数。

但是由于分子数很难直接测量，因而历来真空度的高低通常都用气体的压强来表示。

气体的压强越低，就表示真空度越高，反之亦然。

根据气体对表面的碰撞而定义的气体的压强是表面单位面积上碰撞气体分子动量的垂直分量的时间变化率。

因此，气体作用在真空容器表面上的压强定义为单位面积上的作用力。

压强的单位有相关单位制和非相关单位制。

相关单位制的各种压强单位均根据压强的定义确定。

非相关单位制的压强单位是用液注的高度来量度。

下面介绍几种常用的压强单位。

【标准大气压】（atm ）1标准大气压=101325帕【托】（Torr ）1托=1/760标准大气压【微巴】（μba ）1μba=1达因/厘米2【帕斯卡】（Pa ）国际单位制1帕斯卡=1牛顿/m2【工程大气压】（at ）1工程大气压=1公斤力/厘米2二、用真空度百分数来测量%100760760%⨯-=P δ 式中P 的单位为托，δ为真空度百分数。

此式适用于压强高于一托时。

3. 真空区域划分有了度量真空的单位，就可以对真空度的高低程度作出定量表述。

此外，为实用上便利起见，人们还根据气体空间的物理特性、常用真空泵和真空规的有效使用范围以及真空技术应用特点这三方面的差异，定性地粗划为几个区段。

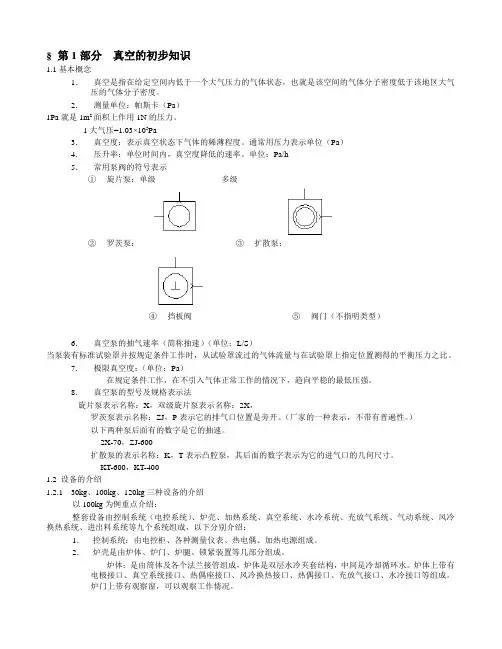

§第1部分真空的初步知识1.1基本概念1．真空是指在给定空间内低于一个大气压力的气体状态，也就是该空间的气体分子密度低于该地区大气压的气体分子密度。

2．测量单位：帕斯卡（Pa）1Pa就是1m2面积上作用1N的压力。

1大气压=1.03×105Pa3．真空度：表示真空状态下气体的稀薄程度。

通常用压力表示单位（Pa）4．压升率：单位时间内，真空度降低的速率。

单位：Pa/h5．常用泵阀的符号表示①旋片泵：单级多级②罗茨泵：③扩散泵：④挡板阀⑤阀门（不指明类型）6．真空泵的抽气速率（简称抽速）（单位：L/S）当泵装有标准试验罩并按规定条件工作时，从试验罩流过的气体流量与在试验罩上指定位置测得的平衡压力之比。

7．极限真空度：（单位：Pa）在规定条件工作，在不引入气体正常工作的情况下，趋向平稳的最低压强。

8．真空泵的型号及规格表示法旋片泵表示名称：X，双级旋片泵表示名称：2X，罗茨泵表示名称：ZJ，P表示它的排气口位置是旁开。

（厂家的一种表示，不带有普遍性。

）以下两种泵后面有的数字是它的抽速。

2X-70，ZJ-600扩散泵的表示名称：K，T表示凸腔泵，其后面的数字表示为它的进气口的几何尺寸。

KT-600，KT-4001.2 设备的介绍1.2.1 30kg、100kg、120kg三种设备的介绍以100kg为例重点介绍：整套设备由控制系统（电控系统）、炉壳、加热系统、真空系统、水冷系统、充放气系统、气动系统、风冷换热系统、进出料系统等九个系统组成，以下分别介绍：1．控制系统：由电控柜、各种测量仪表、热电偶、加热电源组成。

2．炉壳是由炉体、炉门、炉腿、锁紧装置等几部分组成。

炉体：是由筒体及各个法兰接管组成，炉体是双层水冷夹套结构，中间是冷却循环水。

炉体上带有电极接口、真空系统接口、热偶座接口、风冷换热接口、热偶接口、充放气接口、水冷接口等组成。

炉门上带有观察窗，可以观察工作情况。

3．加热系统（加热室）：是由加热器（炉丝）、绝缘件、炉床、保温屏、紧固件及保温毡和加热室外框组成。
