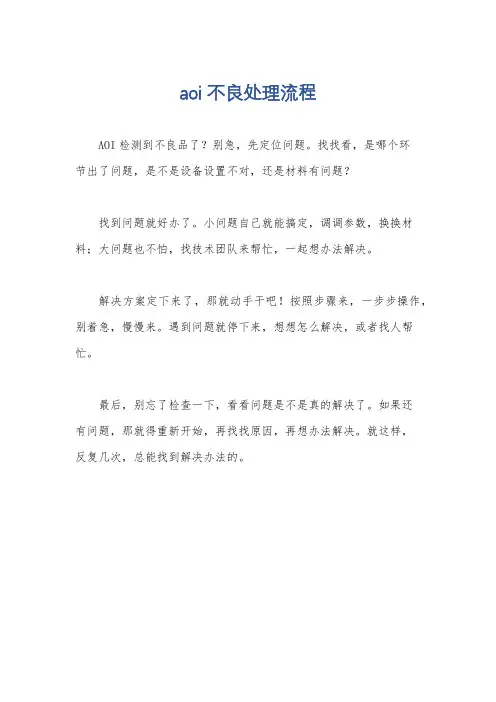

aoi不良处理流程
AOI检测到不良品了？别急，先定位问题。
找找看，是哪个环
节出了问题，是不是设备设置不对，还是材料有问题？
找到问题就好办了。
小问题自己就能搞定，调调参数，换换材料；大问题也不怕，找技术团队来帮忙，一起想办法解决。
解决方案定下来了，那就动手干吧！按照步骤来，一步步操作，别着急，慢慢来。
遇到问题就停下来，想想怎么解决，或者找人帮忙。
最后，别忘了检查一下，看看问题是不是真的解决了。
如果还
有问题，那就得重新开始，再找找原因，再想办法解决。
就这样，
反复几次，总能找到解决办法的。

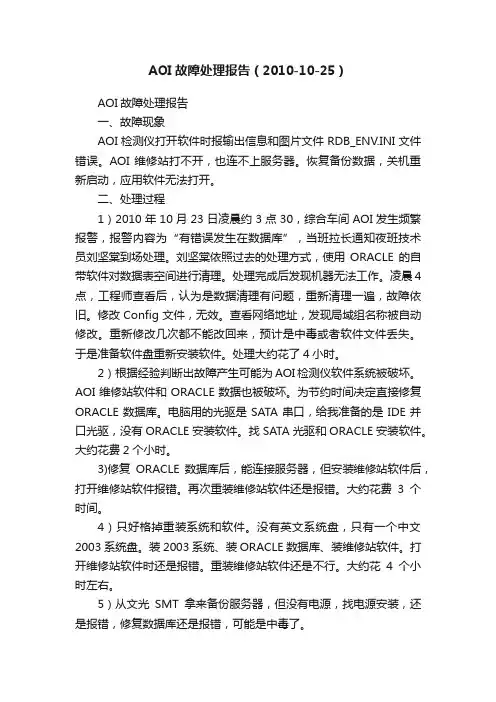

AOI故障处理报告（2010-10-25）AOI故障处理报告一、故障现象AOI检测仪打开软件时报输出信息和图片文件RDB_ENV.INI文件错误。
AOI 维修站打不开，也连不上服务器。
恢复备份数据，关机重新启动，应用软件无法打开。
二、处理过程1）2010年10月23日凌晨约3点30，综合车间AOI发生频繁报警，报警内容为“有错误发生在数据库”，当班拉长通知夜班技术员刘坚棠到场处理。
刘坚棠依照过去的处理方式，使用ORACLE的自带软件对数据表空间进行清理。
处理完成后发现机器无法工作。
凌晨4点，工程师查看后，认为是数据清理有问题，重新清理一遍，故障依旧。
修改Config文件，无效。
查看网络地址，发现局域组名称被自动修改。
重新修改几次都不能改回来，预计是中毒或者软件文件丢失。
于是准备软件盘重新安装软件。
处理大约花了4小时。
2）根据经验判断出故障产生可能为AOI检测仪软件系统被破坏。
AOI维修站软件和ORACLE数据也被破坏。
为节约时间决定直接修复ORACLE数据库。
电脑用的光驱是SATA串口，给我准备的是IDE并口光驱，没有ORACLE安装软件。
找SATA光驱和ORACLE安装软件。
大约花费2个小时。
3)修复ORACLE数据库后，能连接服务器，但安装维修站软件后，打开维修站软件报错。
再次重装维修站软件还是报错。
大约花费3个时间。
4）只好格掉重装系统和软件。
没有英文系统盘，只有一个中文2003系统盘。
装2003系统、装ORACLE数据库、装维修站软件。
打开维修站软件时还是报错。
重装维修站软件还是不行。
大约花4个小时左右。
5）从文光SMT拿来备份服务器，但没有电源，找电源安装，还是报错，修复数据库还是报错，可能是中毒了。
6）没办法，又到新围拿英文系统盘，重新拷贝一个压缩的ORACLE安装软件。
把硬盘全部格式化，要用的U盘也先杀毒。
重装英文XP系统、ORACLE 数据库、维修站软件后OK。
三、总结此次故障花费时间比较长，类似此类数据丢失或操作软件故障的问题的发生与设备自身软件的不稳定有很大关系，造成这次设备内数据丢失故障的原因分析为两个方面：1）系统中病毒。

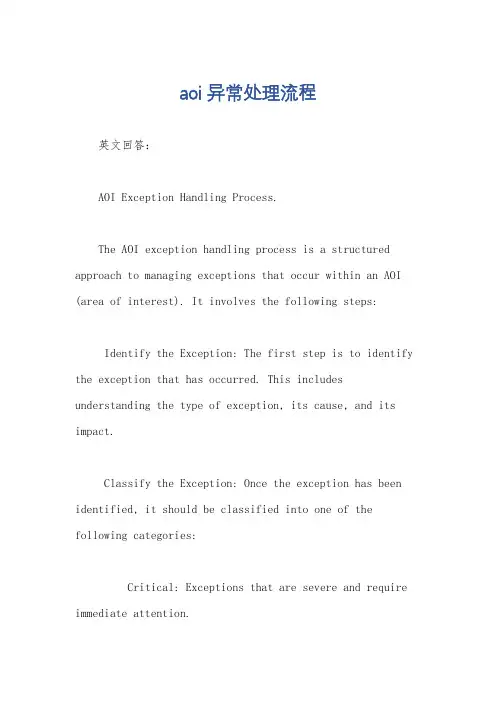

aoi异常处理流程英文回答：AOI Exception Handling Process.The AOI exception handling process is a structured approach to managing exceptions that occur within an AOI (area of interest). It involves the following steps:Identify the Exception: The first step is to identify the exception that has occurred. This includes understanding the type of exception, its cause, and its impact.Classify the Exception: Once the exception has been identified, it should be classified into one of the following categories:Critical: Exceptions that are severe and require immediate attention.Major: Exceptions that are significant but do not require immediate attention.Minor: Exceptions that are less significant and can be handled as part of normal operations.Prioritize the Exception: Based on the classification, the exception should be prioritized in terms of its urgency and importance. Critical exceptions should be addressed first, followed by major and then minor exceptions.Resolve the Exception: The next step is to resolve the exception. This involves taking appropriate actions to address the cause of the exception and mitigate its impact.Monitor the Exception: Once the exception has been resolved, it should be monitored to ensure that it does not recur. This may involve setting up alerts or implementing additional monitoring mechanisms.Review and Learn: After handling the exception, it isimportant to review the process and identify any areas for improvement. This helps to prevent similar exceptions from occurring in the future.中文回答：AOI 异常处理流程。

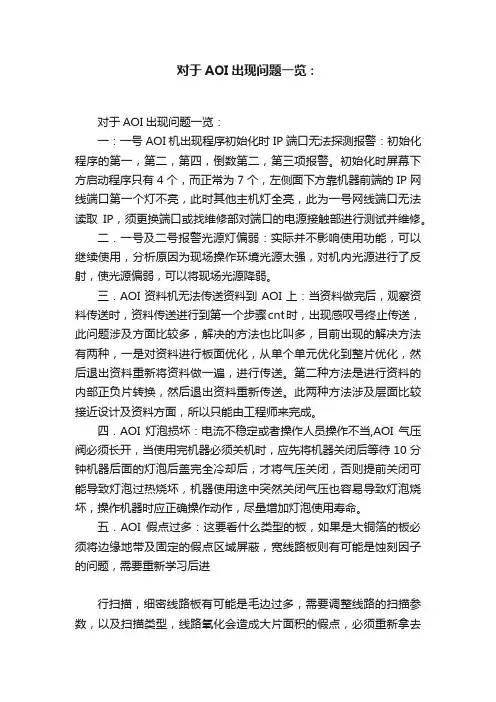

对于AOI出现问题一览：对于AOI出现问题一览：一：一号AOI机出现程序初始化时IP端口无法探测报警：初始化程序的第一，第二，第四，倒数第二，第三项报警。
初始化时屏幕下方启动程序只有4个，而正常为7个，左侧面下方靠机器前端的IP网线端口第一个灯不亮，此时其他主机灯全亮，此为一号网线端口无法读取IP，须更换端口或找维修部对端口的电源接触部进行测试并维修。
二．一号及二号报警光源灯偏弱：实际并不影响使用功能，可以继续使用，分析原因为现场操作环境光源太强，对机内光源进行了反射，使光源偏弱，可以将现场光源降弱。
三．AOI资料机无法传送资料到AOI上：当资料做完后，观察资料传送时，资料传送进行到第一个步骤cnt时，出现感叹号终止传送，此问题涉及方面比较多，解决的方法也比叫多，目前出现的解决方法有两种，一是对资料进行板面优化，从单个单元优化到整片优化，然后退出资料重新将资料做一遍，进行传送。
第二种方法是进行资料的内部正负片转换，然后退出资料重新传送。
此两种方法涉及层面比较接近设计及资料方面，所以只能由工程师来完成。
四．AOI灯泡损坏：电流不稳定或者操作人员操作不当,AOI气压阀必须长开，当使用完机器必须关机时，应先将机器关闭后等待10分钟机器后面的灯泡后盖完全冷却后，才将气压关闭，否则提前关闭可能导致灯泡过热烧坏，机器使用途中突然关闭气压也容易导致灯泡烧坏，操作机器时应正确操作动作，尽量增加灯泡使用寿命。
五．AOI假点过多：这要看什么类型的板，如果是大铜箔的板必须将边缘地带及固定的假点区域屏蔽，宽线路板则有可能是蚀刻因子的问题，需要重新学习后进行扫描，细密线路板有可能是毛边过多，需要调整线路的扫描参数，以及扫描类型，线路氧化会造成大片面积的假点，必须重新拿去过微蚀后过AOI。
六．出现扫描中途报警不能扫描：此种情形涉及很多方面：1．扫描的尺寸设置错误，一般新上机的操作人员很容易造成此种情况，尺寸设置错误，自然，只需要将参数重新调整回来就可以正常扫描。
SMT异常处理流程
一、检测异常
1.AOI检测异常
（1）发现元件缺失
（2）发现焊点异常
2.SPI检测异常
（1）发现焊盘短路
（2）发现焊盘开路
二、异常分析
1.确认异常类型
（1）确认异常具体表现
（2）区分不同类型异常
2.定位异常原因
（1）检查设备工作状态
（2）分析生产过程可能影响因素
三、异常处理
1.人工修复
（1）手工修正焊点异常
（2）补焊缺失元件
2.设备调整
（1）调整设备参数（2）重设机器位置
四、检验验证
1.重新检测
（1）重新进行AOI检测（2）重新进行SPI检测2.手工检查
（1）人工查看焊点质量（2）确认元件安装位置
五、记录与分析
1.记录异常情况
（1）记录异常发生时间（2）记录异常处理方法2.数据分析
（1）分析异常频率（2）分析异常原因。

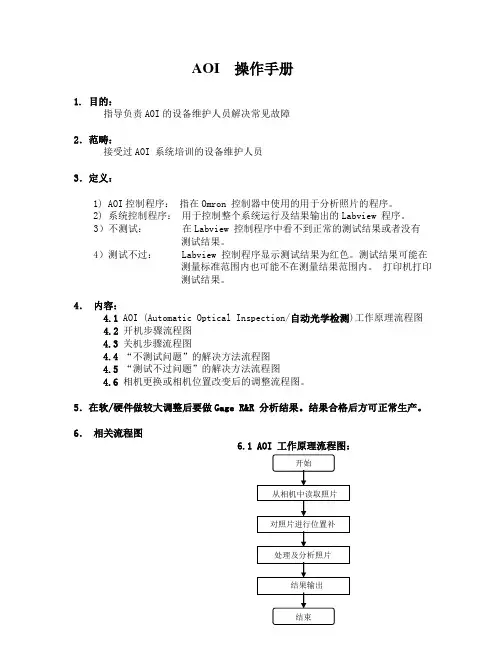

AOI操作手册
1. 目的：
指导负责AOI的设备维护人员解决常见故障
2．范畴：
接受过AOI 系统培训的设备维护人员
3．定义：
1)AOI控制程序：指在Omron 控制器中使用的用于分析照片的程序。
2)系统控制程序：用于控制整个系统运行及结果输出的Labview 程序。
3）不测试：在Labview 控制程序中看不到正常的测试结果或者没有
测试结果。
4）测试不过： Labview 控制程序显示测试结果为红色。
测试结果可能在
测量标准范围内也可能不在测量结果范围内。
打印机打印
测试结果。
4．内容：
4.1 AOI (Automatic Optical Inspection/自动光学检测)工作原理流程图 4.2 开机步骤流程图
4.3关机步骤流程图
4.4“不测试问题”的解决方法流程图
4.5“测试不过问题”的解决方法流程图
4.6 相机更换或相机位置改变后的调整流程图。
5．在软/硬件做较大调整后要做Gage R&R 分析结果。
结果合格后方可正常生产。
6．相关流程图
6.1 AOI 工作原理流程图：
6.2 AOI 开机步骤流程图 6.3 AOI 关机步骤流程图：
`
注：必要时执行该步骤
6.4 “不测试”问题解决流程图
6.5 “测试不过”问题解决流程图
6.6相机更换或相机位置改变后的调整流程图
说明：1）当相机破损或故障时需要更换。
2）当照片位置明显倾斜或明显偏离正常位置时需要调整相机位置。
注：下述流程图中虚线框为必要时执行的步骤。
7．词汇对照表：。
AOI测试异常处理.txt不怕偷儿带工具，就怕偷儿懂科技！ 1品味生活，完善人性。
存在就是机会，思考才能提高。
人需要不断打碎自己，更应该重新组装自己。
AOI测试异常处理参照:
1.TR7500机台异常故障处理方法：
1.连接中断：
显示：重试 -- 暂停 -- 复归
1.出现此情况后，测试人员首先点击“重试”按钮一次，查看机器是否恢复正常测试。
2.若“重试”无效，则再次点击“复归”按钮，选择“是”。
让机板从机器内流至轨道出口，将机板取出。
3.机器进行“复归”以后，在看到LCD屏幕上会显示“开始测试 -- 复归”，我们选择“开始测试”--“是”。
回复正常测试。
4.此取出机板没有经过测试并无资料，所以我们需重新进行测试。
2.机器马达未到位：
显示：“机器马达并未到位”的字样，并只有一个“复归”选项。
1.先将卡在轨道入口的机板取出，并按下“急停按钮”，防止再次有机板进入影响测试。
2.直接点击“复归”--“是”，让机器回复到正常测试。
3.若放入机板进行测试还是出现以上情况，则联系AOI程式人员或线外人员，对TR7500机台的轨道进行调节。
4.此取出机板没有经过测试并无资料，所以我们需重新进行测试。
3.感应器X或者X未检测到机板：
显示：“感应器2或者3未检测到机板”的字样，并只有一个“复归”选项。
1.检查机板是否卡在轨道内，或者放入机板方式有错误（在机板经过感应器后又被拿出）。
2.直接点击“复归”--“是”，让机器回复到正常测试。
3.此取出机板没有经过测试并无资料，所以我们需重新进行测试。
4.条码错误：
显示： 1.“条码错误”的字样，并只有一个“复归”选项。
2. TR7500机台显示屏上也会出现一个条码框。
1.测试人员直接敲击TR7500机台键盘上的“ENTER”（回车）键，回复正常测试。
2.在轨道内的机板会自动流出，但未经过测试并无资料，所以需要重新测试。
================================================================================ ==============
FAQ问答：
1.为什么轨道内测试过的机板不出来？
答:
1.请先检查作业区段轨道上的“急停按钮”是否被按下。
若被按下请旋转开启，则机板会自动流出。
2.检查TR7500机台的测试模式是否为“自动模式”，若是“手动模式”请更改模式后，在敲击“回车”键即可正常测试。
3.若以上方法还未解决故障，请联系AOI程式人员或线外人员处理。
2.为什么复判电脑不出资料？
答：
1.请先检查复判电脑上的“小黄帽”是否正在运行（系统任务栏的右下方），若被关闭请重新打开即可传送资料。
2.检查TR7500机台传送的机种型号名是否与复判电脑软件上的机种名一致，请重新传送一次资料进行更改即可。
3.什么是SFIS系统，对于我们AOI测试的作用是什么？
答：
1.SFIS：现场信息整合系统。
2.对于AOI的作用：对于我们测试过的机板良品与不良品的状态资料进行系统录入，方便后续制程对机板的状态的操作。
4.为什么SFIS不能自动转档了？遇到这样的情况我应该做什么？
答：
1.请先检查转档的LCD屏幕的电源及线缆的连接是否正常。
2.按下F4退出工号，再按F5重新登入工号。
查看是否回复正常转档。
3.检查自己的作业方式是否正确：在未刷入条码的情况下，若出现不良，测试人员不得对此片资料敲不良代码。
更改为使用刷枪手动刷入不良品。
避免因此操作影响系统自动转档。
4.若上述还未解决，请及时联系AOI程式人员或线外人员进行处理。
5.AOI站不良代码表：
对应小键盘处的数字键: 0:空焊
1:锡少
2:锡多
3:短路
4:翻面
5:缺件
6:极反
7:位移
8:脚翘/脚歪
9:立碑
“/”:侧立
“-”:其他
“*”:冷焊/锡未融。
