自动化生产线安装与调试A卷

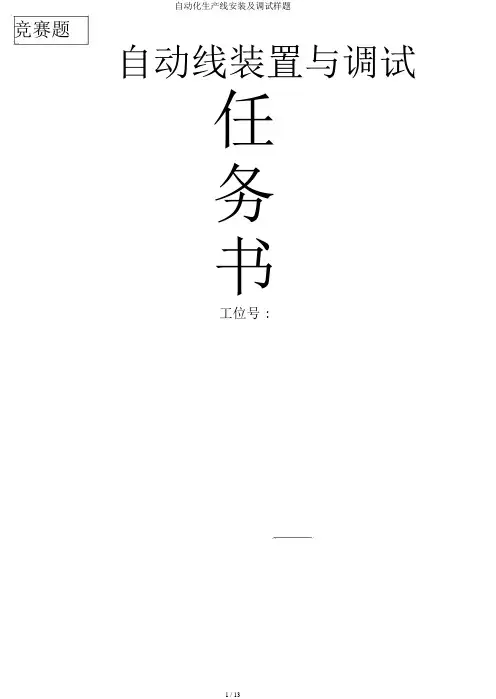

自动化生产线安装及调试样题竞赛题自动线装置与调试任务书工位号 :一、竞赛设备及工艺过程描述YL-335B 自动生产线由供料、输送、装置、加工和分拣等5 个工作单元组成，其中，供料与输送、装置、加工以及分拣单元均分别组成工作站，均设置一台PLC肩负其控制任务，各PLC之间经过 RS485串行通讯的方式实现互连，组成分布式的控制系统。

系统主令工作信号由连接到供料 - 输送站 PLC的触摸屏人机界面供给，主站与各从站之间经过网络交换信息，各从站应具备在网络故障时进行单站操作的后备功能。

整个系统的主要工作状态除了在人机界面上显示外，尚须由安装在装置单元的警示灯显示启动、停止、报警等状态。

自动生产线的主要工作过程以下：⑴ 将供料单元料仓内金属或白色塑料的待装置工件送往装置单元的装置台进行装置。

⑵ 装置工作以下：把装置单元料仓内的白色或黑色的小园柱部件嵌入到装置台的待装置工件中，达成装置后的成品（嵌入白色部件的金属工件简称白芯金属工件，嵌入黑色部件的金属工件简称黑芯金属工件；嵌入白色部件的白色塑料工件简称白芯塑料工件，嵌入黑色部件的白色塑料工件简称黑芯塑料工件；）送往加工站。

⑶ 在加工单元达成对工件的一次压紧加工，尔后送往分拣单元。

已装置和加工的成品工件如图 1 所示。

图 1已达成加工和装置工作的工件⑷经过分拣机构，从 1 号槽和 2 号槽分别输出满足必然套件关系的工件，不满足套件关系的工件从 3 号槽输出作为散件。

⑸从 1 号滑槽或 2 号滑槽输出的总套件数达到指定数量时，一批生产任务达成，系统停止工作。

二、需要达成的工作任务( 一) 自动生产线设备部件安装达成 YL-335B 自动生产线的供料、装置、加工、分拣单元和输送单元的部分装置工作，并把这些工作单元安装在 YL-335B 的工作桌面上。

1、各工作单元装置侧部分的装置要求以下：⑴ 供料、装置和加工单元装置侧部分的机械部件安装、气路连接工作已达成，选手须进一步按工作任务要求达成该单元在工作桌面上的定位，并进行必要的装置检查和调整工作。

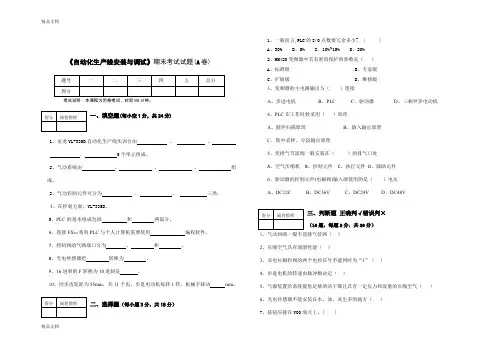

精品文档《自动化生产线安装与调试》期末考试试题(A卷)考试说明：本课程为闭卷考试，时间90分钟。

一、填空题(每小空1分，共24分)1、亚龙YL-335B自动化生产线实训台由、、、 5个单元组成。

2、气动系统由、、、组成。

3、气动控制元件可分为、、三类。

4、在控制方面，YL-335B。

5、PLC的基本组成包括和两部分。

6、连接FX2N系列PLC与个人计算机需要使用编程软件。

7、控制阀的气路端口分为、和。

8、光电传感器把转换为。

9、16进制的F转换为10进制是。

10、同步齿轮距为55mm，共11个齿，步进电动机每转1转，机械手移动mm。

二、选择题（每小题3分，共18分）1、一般而言,PLC的I/O点数要冗余多少? （）A、30%B、5%C、10%~15%D、20%2、MM420变频器中具有密码保护的参数是（）A、标准级B、专家级C、扩展级D、维修级3、变频器的主电路输出与（）连接A、步进电机B、PLCC、驱动器D、三相异步电动机4、PLC在工作时候采用（）原理A、循环扫描原理B、输入输出原理C、集中采样、分段输出原理5、变排气节流阀一般安装在（）的排气口处A、空气压缩机B、控制元件C、执行元件D、辅助元件6、驱动器的控制元件(电磁阀)输入端使用的是（）电压A、DC12CB、DC36VC、DC24V D、DC48V三、判断题正确判√错误判×（10题，每题2分，共20分）1、气动回路一般不设排气管路（）2、压缩空气具有润滑性能（）3、双电位磁控阀的两个电控信号不能同时为“1”（）4、步进电机的转速由脉冲数决定（）5、气源装置给系统提供足够清洁干燥且具有一定压力和流量的压缩空气（）6、光电传感器不能安装在水、油、灰尘多的地方（）7、按钮应接在Y00端点上。

( )精品文档8、反射式光电传感器的光发射器和光接收器处于相对位置，面对面安装。

（）9、三位五通阀有三个工作位置，五个通路。

( )10、光电传感器的接收端不能直接正对很强的光源。

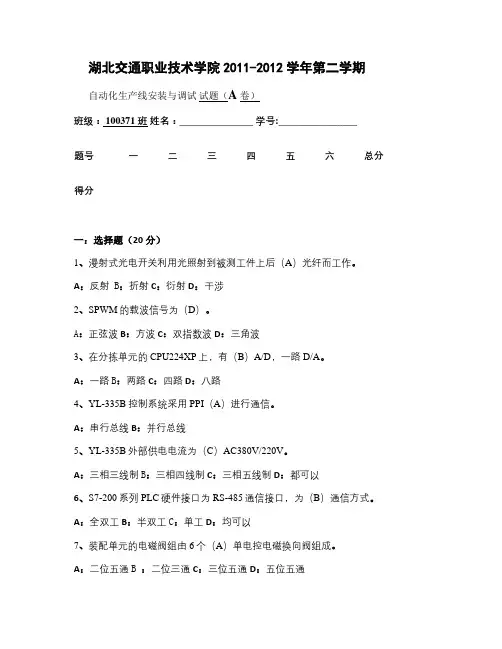

湖北交通职业技术学院2011-2012学年第二学期自动化生产线安装与调试试题（A卷）班级： 100371 班姓名：_______________ 学号:________________题号一二三四五六总分得分一：选择题（20分）1、漫射式光电开关利用光照射到被测工件上后（A）光纤而工作。

A：反射 B：折射C：衍射 D：干涉2、SPWM的载波信号为（D）。

A：正弦波 B：方波 C：双指数波D：三角波3、在分拣单元的CPU224XP上，有（B）A/D，一路D/A。

A：一路B：两路 C：四路 D：八路4、YL-335B控制系统采用PPI（A）进行通信。

A：串行总线 B：并行总线5、YL-335B外部供电电流为（C）AC380V/220V。

A：三相三线制B：三相四线制 C：三相五线制D：都可以6、S7-200系列PLC硬件接口为RS-485通信接口，为（B）通信方式。

A：全双工B：半双工C：单工 D：均可以7、装配单元的电磁阀组由6个（A）单电控电磁换向阀组成。

A：二位五通B ：二位三通C：三位五通D：五位五通8、YL-335B分拣单元有（B）个物料槽。

A：2 B：3 C：4 D：59、人机界面TPC7062K供电电源为（B）V直流电源。

A：12 B：24 C：48 D：6010、YL-335B自动生产线空气压力要求为（C）MPa。

A：0.4 B：0.5 C：0.6 D：0.7二：填空题；（每空1分，共20分）3. 光纤式光电接近开关由光纤检测头和光纤放大器两部分组成。

4. S7-200PPI通信参数为：地址是 2 ，波特率是 9600kbit/s ，起始位是 1 ，偶校验位是 1 。

5. 回转物料台的回转角度能在 0°~90°、 0°~180°之间任意调节。

6. 工业机器人按照结构形式和编程坐标系主要分为直角坐标机器人、圆柱坐标机器人、极坐标机器人和关节机器人。

肇庆市技师学院2014-2015第二学期自动化生产线测试姓名: 班别: 学号: 成绩: 选择题（每题 2 分, 共20 分）1. PLC在工作时采用（ A ）原理。

A.巡回扫描原理B.输入输出原理C.集中采样、分段输出原理2. PLC是指（ B ）。

A.个人电脑B.可编程控制器C.数控技术3. 不是构成气动三联件的元件是（ B ）。

A. 空气过滤器 B、干燥器 C、减压阀 D、油雾器5.815N生产线的供料单元用于检测料仓中有无工件的传感器是（ A ）。

A 、光电传感器B 、电感传感器C 、磁感应传感器D 、电容传感器6. 变频器主电路的输出与（ D ）连接。

A 、步进电机B 、PLC C 、驱动器；D 、三相异步电动机7、漫射式光电开关利用光照射到被测工件上后（A）光纤而工作。

A.反射B.折射C.衍射D.干涉8、SPWM的载波信号为（D）。

A.正弦波B.方波C.双指数波D.三角波9、人机界面GT1055供电电源为（B）V直流电源。

A.12B.24C.48D.609．D700变频器参数中, 恢复出厂值的参数是（ A）。

A.P4B.P5C.P6D.P710. 步进电机驱动器的输出DIR-信号是（ B ）。

A.正转方向控制信号 B、反转方向控制信号C.、正转脉冲信号D.反转脉冲信号二、填空题（每空 1.5 分, 共30 分）1.气压传动系统的主要组成部分有: 气源装.、执行元.、控制元...辅助元.组..2. 方向控制阀按气流在阀内的流通方向分为单向控制阀和双向控制阀。

3.根据复位弹簧将单作用气缸分为预缩型气缸和预伸.气缸.4. 光电传感器把光信号转变为电信号。

5. 电容式传感器可分为变极距型、变面积型和变介电常数型三种。

6. 双气控及双电控两位五通方向控制阀具有记忆功能功能。

7. 直流4线NPN型传感器输出时所有信号为低电平。

8. PLC有三种输出形式, 它们是晶体管输出, 晶闸管输出和继电器输出。

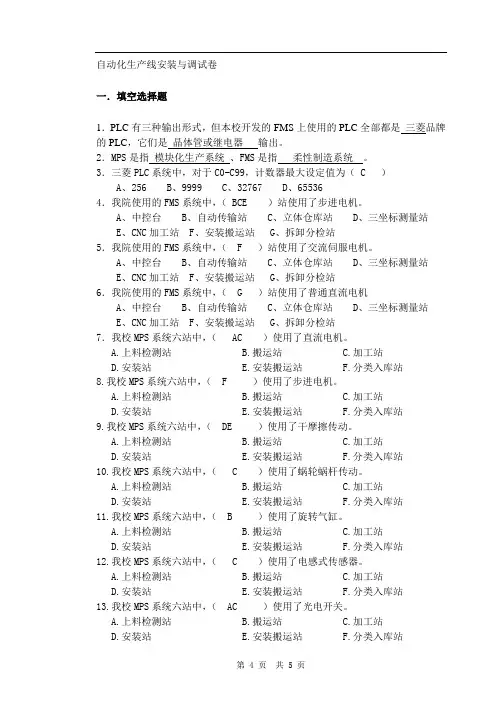

自动化生产线安装与调试卷一．填空选择题1．PLC有三种输出形式，但本校开发的FMS上使用的PLC全部都是三菱品牌的PLC，它们是晶体管或继电器输出。

2．MPS是指模块化生产系统、FMS是指柔性制造系统。

3．三菱PLC系统中，对于C0-C99，计数器最大设定值为（ C ）A、256B、9999C、32767D、655364．我院使用的FMS系统中，（ BCE ）站使用了步进电机。

A、中控台B、自动传输站C、立体仓库站D、三坐标测量站E、CNC加工站F、安装搬运站G、拆卸分检站5．我院使用的FMS系统中，（ F ）站使用了交流伺服电机。

A、中控台B、自动传输站C、立体仓库站D、三坐标测量站E、CNC加工站F、安装搬运站G、拆卸分检站6．我院使用的FMS系统中，（ G ）站使用了普通直流电机A、中控台B、自动传输站C、立体仓库站D、三坐标测量站E、CNC加工站F、安装搬运站G、拆卸分检站7．我校MPS系统六站中，（ AC ）使用了直流电机。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站8.我校MPS系统六站中，（ F ）使用了步进电机。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站9.我校MPS系统六站中，（ DE ）使用了干摩擦传动。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站10.我校MPS系统六站中，（ C ）使用了蜗轮蜗杆传动。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站11.我校MPS系统六站中，（ B ）使用了旋转气缸。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站12.我校MPS系统六站中，（ C ）使用了电感式传感器。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站13.我校MPS系统六站中，（ AC ）使用了光电开关。

A.上料检测站B.搬运站C.加工站D.安装站E.安装搬运站F.分类入库站14.我校MPS系统六站中，（ D ）使用了真空吸盘。

自动化生产线安装与调试A卷引言概述：自动化生产线安装与调试是现代工业生产中不可或者缺的重要环节。

本文将从五个大点阐述自动化生产线安装与调试A卷的相关内容，包括设备准备、安装布线、系统调试、运行测试和故障排除。

正文内容：1. 设备准备1.1 确定A卷自动化生产线所需的设备和材料1.2 购买设备和材料，并进行验收1.3 对设备进行组装和调试，确保其正常工作2. 安装布线2.1 根据生产线布局图，确定设备的位置和连接方式2.2 进行电气布线，包括电源连接、信号线连接等2.3 进行气路布线，包括气源连接、气缸连接等2.4 进行传感器布线，包括光电传感器、接近开关等的连接3. 系统调试3.1 安装自动化控制系统软件，并进行初始化设置3.2 进行设备的参数设置，包括速度、力度等3.3 进行设备的联动调试，确保各个设备之间的协调工作3.4 进行设备的单元测试，确保各个功能的正常运行4. 运行测试4.1 进行整个生产线的运行测试，摹拟实际生产环境4.2 对生产线进行性能测试，包括生产效率、产品质量等4.3 对生产线进行稳定性测试，确保长期运行的稳定性5. 故障排除5.1 监控生产线运行状态，及时发现异常情况5.2 根据故障现象，进行故障分析和定位5.3 修复故障设备或者更换故障部件5.4 对故障设备进行测试，确保修复后的正常工作总结：自动化生产线安装与调试A卷是一个复杂而重要的过程。

它需要设备准备、安装布线、系统调试、运行测试和故障排除等多个环节的配合和协调。

惟独经过细致的规划和认真的操作，才干确保自动化生产线的正常运行和高效生产。

同时，对于故障排除，及时发现问题并进行处理是保障生产线稳定运行的关键。

通过以上步骤的实施，可以使自动化生产线安装与调试A卷的工作更加顺利和高效。

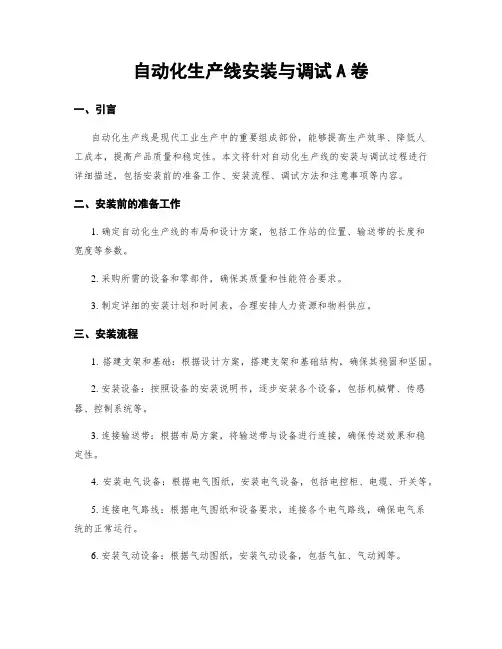

自动化生产线安装与调试A卷一、引言自动化生产线是现代工业生产中的重要组成部份，能够提高生产效率、降低人工成本，提高产品质量和稳定性。

本文将针对自动化生产线的安装与调试过程进行详细描述，包括安装前的准备工作、安装流程、调试方法和注意事项等内容。

二、安装前的准备工作1. 确定自动化生产线的布局和设计方案，包括工作站的位置、输送带的长度和宽度等参数。

2. 采购所需的设备和零部件，确保其质量和性能符合要求。

3. 制定详细的安装计划和时间表，合理安排人力资源和物料供应。

三、安装流程1. 搭建支架和基础：根据设计方案，搭建支架和基础结构，确保其稳固和坚固。

2. 安装设备：按照设备的安装说明书，逐步安装各个设备，包括机械臂、传感器、控制系统等。

3. 连接输送带：根据布局方案，将输送带与设备进行连接，确保传送效果和稳定性。

4. 安装电气设备：根据电气图纸，安装电气设备，包括电控柜、电缆、开关等。

5. 连接电气路线：根据电气图纸和设备要求，连接各个电气路线，确保电气系统的正常运行。

6. 安装气动设备：根据气动图纸，安装气动设备，包括气缸、气动阀等。

7. 连接气动管路：根据气动图纸和设备要求，连接各个气动管路，确保气动系统的正常运行。

四、调试方法1. 逐步启动设备：按照安全操作规程，逐步启动各个设备，确保其正常运行。

2. 调试机械部份：通过调整传动装置、调整工作站位置等方式，确保机械部份的运行稳定和准确。

3. 调试电气部份：通过检查电气路线的连接情况、调试控制系统等方式，确保电气部份的正常运行。

4. 调试气动部份：通过检查气动管路的连接情况、调试气动阀等方式，确保气动部份的正常运行。

5. 联调测试：将各个部份进行联调测试，确保整个自动化生产线的协调运行。

五、注意事项1. 安全第一：在安装和调试过程中，要严格遵守相关的安全操作规程，确保人员和设备的安全。

2. 子细阅读说明书：在安装设备和调试过程中，要子细阅读设备的说明书和图纸，确保操作正确。

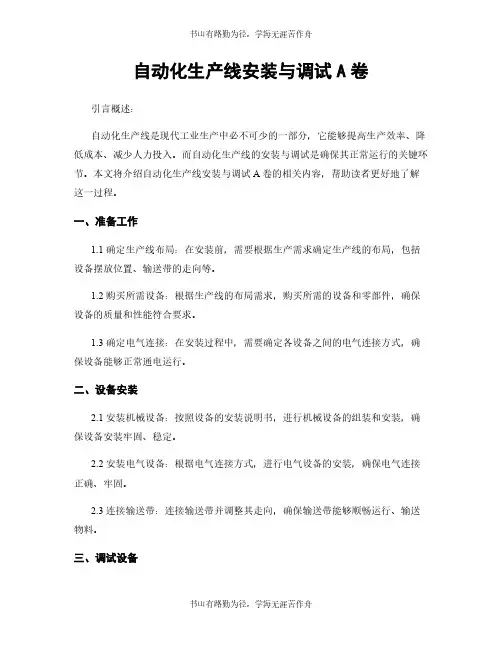

自动化生产线安装与调试A卷引言概述：自动化生产线是现代工业生产中必不可少的一部分，它能够提高生产效率、降低成本、减少人力投入。

而自动化生产线的安装与调试是确保其正常运行的关键环节。

本文将介绍自动化生产线安装与调试A卷的相关内容，帮助读者更好地了解这一过程。

一、准备工作1.1 确定生产线布局：在安装前，需要根据生产需求确定生产线的布局，包括设备摆放位置、输送带的走向等。

1.2 购买所需设备：根据生产线的布局需求，购买所需的设备和零部件，确保设备的质量和性能符合要求。

1.3 确定电气连接：在安装过程中，需要确定各设备之间的电气连接方式，确保设备能够正常通电运行。

二、设备安装2.1 安装机械设备：按照设备的安装说明书，进行机械设备的组装和安装，确保设备安装牢固、稳定。

2.2 安装电气设备：根据电气连接方式，进行电气设备的安装，确保电气连接正确、牢固。

2.3 连接输送带：连接输送带并调整其走向，确保输送带能够顺畅运行、输送物料。

三、调试设备3.1 电气调试：进行设备的电气调试，包括检查电气连接、调整电气参数等，确保设备能够正常通电运行。

3.2 机械调试：进行设备的机械调试，包括检查设备传动系统、调整设备运行速度等，确保设备能够正常运行。

3.3 系统调试：进行整个生产线的系统调试，包括设备之间的协调运行、生产线的自动化控制系统调试等，确保整个生产线能够正常运行。

四、安全检查4.1 检查安全装置：检查生产线的安全装置是否完好，包括急停按钮、防护罩等，确保工作人员的安全。

4.2 检查电气安全：检查电气设备的接地情况、漏电保护等，确保生产线的电气安全。

4.3 检查机械安全：检查机械设备的防护装置、传动系统等，确保生产线的机械安全。

五、验收交付5.1 进行生产测试：进行生产线的生产测试，包括设备的运行速度、生产效率等，确保生产线能够满足生产需求。

5.2 进行质量检查：进行生产线的质量检查，包括设备的工作稳定性、产品质量等，确保生产线的质量符合要求。

自动化生产线安装与调试A卷一、引言自动化生产线是现代工业生产的重要组成部分，其安装与调试对于保证生产线的稳定运行和高效生产具有重要意义。

本文将详细介绍自动化生产线安装与调试的相关内容，包括安装前的准备工作、安装步骤、调试过程以及常见问题解决方法。

二、安装前的准备工作1. 确定安装位置：根据生产线的规模和布局要求，确定适合安装的位置，并确保该位置具备足够的空间和支撑能力。

2. 准备所需设备和工具：根据生产线的具体要求，准备好所需的设备和工具，包括吊装设备、电动工具、测量工具等。

3. 制定安装计划：根据生产线的布局和设备的安装顺序，制定详细的安装计划，确保各个环节有序进行。

三、安装步骤1. 基础安装：根据设备的要求，进行基础的安装工作，包括地面的平整和固定、各个设备的基础底座安装等。

2. 电气连接：根据设备的电气图纸和接线要求，进行电气连接工作，确保各个设备之间的电气连接正确可靠。

3. 机械装配：根据设备的装配要求，进行机械装配工作，包括各个部件的安装、传动系统的调整等。

4. 管道连接：根据设备的管道连接要求，进行管道的连接工作，包括气源管道、液体管道等的连接。

5. 控制系统安装：根据控制系统的要求，进行控制系统的安装工作，包括PLC控制柜的安装、传感器的安装等。

6. 安全装置安装：根据安全要求，进行安全装置的安装工作，包括急停按钮、安全门等的安装。

7. 完善细节：对安装过程中的细节进行检查和完善，确保设备的安装质量和性能。

四、调试过程1. 确认电气连接：对安装好的设备进行电气连接的检查，确保连接正确并进行必要的调整。

2. 启动设备：按照设备的启动顺序和步骤，逐个启动设备，并进行初步的功能检查。

3. 调整参数：根据设备的要求，对各个参数进行调整，包括速度、压力、温度等。

4. 联动测试：对各个设备进行联动测试，确保设备之间的协调运行和数据传递正常。

5. 故障排除：在调试过程中，如发现设备存在故障或异常情况，及时进行排除，确保设备正常运行。

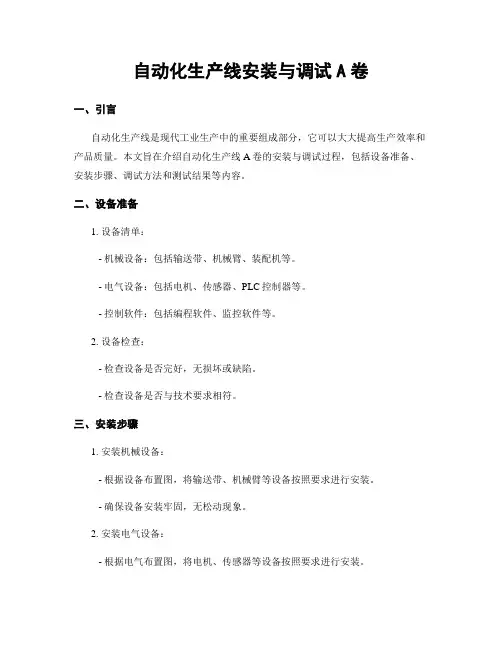

自动化生产线安装与调试A卷一、引言自动化生产线是现代工业生产中的重要组成部分，它可以大大提高生产效率和产品质量。

本文旨在介绍自动化生产线A卷的安装与调试过程，包括设备准备、安装步骤、调试方法和测试结果等内容。

二、设备准备1. 设备清单：- 机械设备：包括输送带、机械臂、装配机等。

- 电气设备：包括电机、传感器、PLC控制器等。

- 控制软件：包括编程软件、监控软件等。

2. 设备检查：- 检查设备是否完好，无损坏或缺陷。

- 检查设备是否与技术要求相符。

三、安装步骤1. 安装机械设备：- 根据设备布置图，将输送带、机械臂等设备按照要求进行安装。

- 确保设备安装牢固，无松动现象。

2. 安装电气设备：- 根据电气布置图，将电机、传感器等设备按照要求进行安装。

- 进行电气接线，确保接线正确可靠。

3. 安装控制软件：- 根据控制软件的安装指南，将编程软件、监控软件等安装到控制器上。

- 进行软件配置和参数设置。

四、调试方法1. 机械设备调试：- 检查机械设备的运行状态，确保各部件正常工作。

- 调整输送带的速度和方向，测试其运行效果。

- 测试机械臂的抓取和放置功能，确保准确无误。

2. 电气设备调试：- 检查电气设备的供电情况，确保电源稳定。

- 检查传感器的信号输出，确保传感器工作正常。

- 进行PLC控制器的程序调试，确保控制逻辑正确。

3. 控制软件调试：- 进行编程软件的程序编写，实现自动化生产线的自动控制。

- 进行监控软件的配置，实现对生产线各参数的监控和调整。

五、测试结果经过安装和调试，自动化生产线A卷已经成功投入使用，并取得了以下测试结果：1. 生产效率提高：相比传统生产方式，自动化生产线A卷的生产效率提高了30%。

2. 产品质量提升：自动化生产线A卷的产品质量稳定，减少了人为操作带来的误差。

3. 节约成本：自动化生产线A卷的运行成本较低，节约了人力资源和能源成本。

六、结论通过本次自动化生产线A卷的安装与调试，我们成功实现了生产线的自动化控制，提高了生产效率和产品质量。

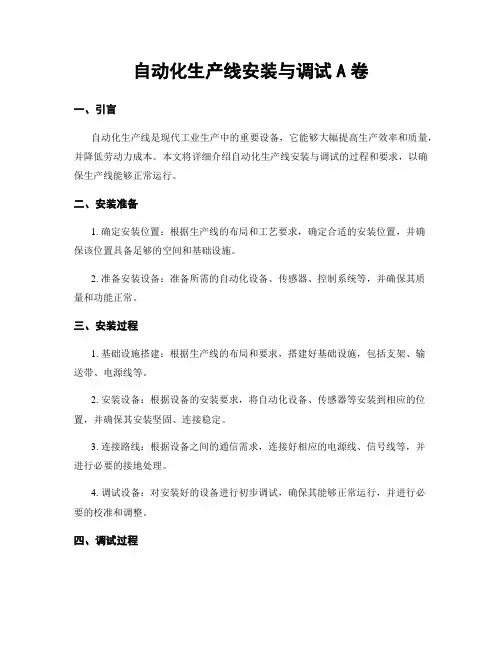

自动化生产线安装与调试A卷一、引言自动化生产线是现代工业生产中的重要设备，它能够大幅提高生产效率和质量，并降低劳动力成本。

本文将详细介绍自动化生产线安装与调试的过程和要求，以确保生产线能够正常运行。

二、安装准备1. 确定安装位置：根据生产线的布局和工艺要求，确定合适的安装位置，并确保该位置具备足够的空间和基础设施。

2. 准备安装设备：准备所需的自动化设备、传感器、控制系统等，并确保其质量和功能正常。

三、安装过程1. 基础设施搭建：根据生产线的布局和要求，搭建好基础设施，包括支架、输送带、电源线等。

2. 安装设备：根据设备的安装要求，将自动化设备、传感器等安装到相应的位置，并确保其安装坚固、连接稳定。

3. 连接路线：根据设备之间的通信需求，连接好相应的电源线、信号线等，并进行必要的接地处理。

4. 调试设备：对安装好的设备进行初步调试，确保其能够正常运行，并进行必要的校准和调整。

四、调试过程1. 确认设备参数：根据生产要求，确认设备的工作参数，包括速度、温度、压力等，并进行相应的设置。

2. 调试控制系统：对生产线的控制系统进行调试，确保其能够准确地控制设备的运行和工艺流程。

3. 调试传感器：对生产线中的传感器进行调试，确保其能够准确地感知和反馈相关的物理量。

4. 调试通信系统：对生产线中各设备之间的通信系统进行调试，确保其能够正常地传输和接收数据。

5. 运行测试：对生产线进行运行测试，摹拟实际生产环境，检查设备和系统的运行情况，并进行必要的调整和优化。

五、安装验收1. 功能测试：对安装调试完成的生产线进行功能测试，确保其能够按照设计要求正常运行，并达到预期的生产效果。

2. 安全评估：对生产线的安全性能进行评估，确保其符合相关的安全标准和规定。

3. 质量检查：对生产线的各项指标进行检查，包括产品质量、生产效率等，确保其达到预期的要求。

4. 文件整理：整理安装调试过程中产生的相关文件和记录，包括安装图纸、调试记录、操作手册等。

自动化生产线安装与调试A卷一、引言自动化生产线是现代工业生产中的重要组成部份，它能够提高生产效率、降低劳动强度、提高产品质量等。

本文旨在介绍自动化生产线安装与调试的相关内容，包括安装前的准备工作、安装步骤、调试方法以及安装后的检查与测试。

二、安装前的准备工作1. 确定安装位置：根据生产线的布局和生产流程，确定自动化生产线的安装位置，并进行必要的场地准备工作，如清理、平整地面。

2. 确定电力供应：根据生产线设备的功率和电气需求，确保有足够的电力供应，并与供电部门商议解决电力接入问题。

3. 准备设备和材料：根据设计方案和设备清单，准备所需的设备、工具和材料，并确保其质量和数量符合要求。

三、安装步骤1. 安装机械设备：按照设备安装图纸和说明书的要求，进行机械设备的安装，包括固定、连接、调整等步骤。

确保设备安装坚固、位置准确。

2. 安装电气设备：按照电气图纸和说明书的要求，进行电气设备的安装，包括布线、接线、接地等步骤。

确保电气设备连接正确、接地可靠。

3. 安装传感器和执行器：根据自动化控制系统的要求，安装传感器和执行器，并进行连接和调试。

确保传感器和执行器的信号传输和控制功能正常。

4. 安装控制系统：根据控制系统的要求，进行控制设备、仪表和接线盒等的安装，并进行电气连接和调试。

确保控制系统能够正常工作。

5. 安装输送设备：根据生产线的要求，安装输送设备，包括输送带、传送机械臂等，并进行调试和测试。

确保输送设备能够顺畅运行。

6. 安装安全设备：根据安全规范和要求，安装安全设备，包括防护罩、安全门、急停按钮等，并进行测试和调试。

确保生产线的安全性能达到标准要求。

四、调试方法1. 逐步调试：按照设备和系统的调试顺序，逐步进行调试，确保每一个设备和系统的功能正常。

例如，先进行机械设备的调试，然后进行电气设备的调试，最后进行自动化控制系统的调试。

2. 联动调试：在单个设备和系统调试完成后，进行设备之间的联动调试，测试设备之间的协调运行和数据传输是否正常。

自动化生产线安装与调试A卷一、引言自动化生产线安装与调试是指对生产线设备进行安装、调试和测试，确保设备正常运行和达到预期的生产效果。

本文将详细介绍自动化生产线安装与调试A卷的标准格式文本。

二、设备安装1. 设备准备在进行自动化生产线安装前，需要准备好所需的设备和工具，包括但不限于：- 生产线设备：包括传送带、机械臂、机器人等。

- 安装工具：螺丝刀、扳手、电钻等。

- 安全设备：安全帽、手套、防护眼镜等。

2. 安装步骤（1）确定设备布局：根据工艺流程和生产需求，确定设备的布局和位置。

（2）安装传送带：按照设备布局，将传送带固定在指定位置，并连接电源和控制系统。

（3）安装机械臂：将机械臂安装在传送带上，并进行固定和调整，确保其正常运行和精确定位。

（4）安装机器人：根据生产需求，将机器人安装在适当的位置，并连接电源和控制系统。

（5）连接输送线：将各个设备之间的输送线连接起来，确保物料的顺利传输。

（6）连接电源和控制系统：将设备的电源和控制系统进行连接，并进行相应的电气调试。

三、设备调试1. 系统调试（1）电气调试：检查设备的电气连接是否正确，包括电源线、传感器、开关等，确保电气系统正常工作。

（2）机械调试：调整机械臂、传送带和机器人的运动参数，确保设备的动作准确、稳定。

（3）控制系统调试：对控制系统进行参数设置和调试，确保设备的自动化控制功能正常运行。

2. 功能测试（1）传送带测试：测试传送带的运行速度和物料传输效果，确保物料的连续传输和定位准确。

（2）机械臂测试：测试机械臂的运动范围和精度，确保其能够准确抓取和放置物料。

（3）机器人测试：测试机器人的运动轨迹和动作准确性，确保其能够完成指定的生产任务。

3. 故障排除在设备调试过程中，可能会浮现各种故障，需要及时排除。

常见的故障包括电气故障、机械故障和控制系统故障。

针对不同的故障，采取相应的排除措施，确保设备正常运行。

四、安全措施在进行自动化生产线安装与调试时，需要注意以下安全措施：- 穿戴个人防护装备，如安全帽、手套、防护眼镜等。

自动化生产线安装与调试A卷引言概述：自动化生产线是现代工业生产中的重要组成部分，其安装与调试是确保生产线正常运行的关键环节。

本文将从五个方面详细阐述自动化生产线安装与调试A卷的内容。

一、设备准备1.1 确定生产线布局：根据生产需求和工厂空间，确定生产线的布局，包括设备摆放位置、物料输送路径等。

同时，考虑设备之间的协调与配合，确保生产线的高效运转。

1.2 选购设备：根据生产线的需求，选择合适的自动化设备。

考虑设备的性能、稳定性、生产能力等因素，并与供应商进行充分沟通，确保设备的质量和性能符合要求。

1.3 准备所需材料和工具：根据设备安装和调试的需求，准备所需的材料和工具，包括螺丝刀、扳手、电缆、接头等。

确保所需材料和工具的充足性，以便顺利进行安装和调试工作。

二、设备安装2.1 搭建机械结构：按照设备的安装要求，搭建机械结构，包括支架、底座、传动装置等。

确保机械结构的稳固性和准确性，以保证设备的正常运行。

2.2 连接电气设备：根据设备的电气布线图，连接电气设备，包括传感器、电机、控制柜等。

确保电气连接的准确性和稳定性，以保证设备的正常工作。

2.3 安装气动元件：根据设备的气动控制系统，安装气动元件，包括气缸、气源处理装置等。

确保气动元件的安装位置准确、连接可靠，以保证设备的正常运行。

三、设备调试3.1 连接电源和气源：将设备连接至电源和气源，确保电源和气源的供应稳定。

同时，检查电源和气源的电压和压力是否符合设备要求，以确保设备能够正常运行。

3.2 调试传感器和控制系统：根据设备的控制系统，调试传感器和控制元件，确保传感器的信号准确、控制系统的稳定。

通过调试，使设备能够根据实际情况进行自动控制。

3.3 调试机械部分和气动系统：对机械部分和气动系统进行调试，包括调整传动装置、检查气动元件的工作状态等。

确保机械部分和气动系统的灵活性和稳定性，以保证设备的正常运行。

四、功能测试4.1 测试设备的基本功能：对设备进行基本功能测试，包括启动、停止、速度调节等。

自动化生产线安装与调试A卷一、引言自动化生产线是现代工业生产中的重要设备，其安装与调试是确保生产线正常运行的关键步骤。

本文将详细介绍自动化生产线安装与调试的标准格式，包括安装前准备、设备安装、电气连接、系统调试等内容。

二、安装前准备1. 确定安装位置：根据生产线的布局和工艺要求，确定各设备的安装位置，并进行标记。

2. 准备安装工具：准备所需的安装工具，包括螺丝刀、扳手、电动工具等。

3. 检查设备：检查所需安装的设备是否完好，包括外观、配件、电气元件等。

三、设备安装1. 安装设备支架：根据设备的分量和尺寸，选择合适的支架，并按照设备安装图纸进行安装。

2. 安装传动装置：根据设备的传动方式，安装传动装置，包括皮带、链条、齿轮等。

3. 安装传感器和执行器：根据生产线的要求，安装传感器和执行器，用于检测和控制设备的运行状态。

4. 安装输送装置：根据生产线的工艺要求，安装输送装置，包括输送带、滚筒等，确保物料的顺利传送。

四、电气连接1. 连接电源：根据设备的电压要求，连接电源线，并确保电源线的接地可靠。

2. 连接传感器和执行器：根据设备的控制系统，连接传感器和执行器，并进行相应的调试。

3. 连接PLC控制器：根据生产线的控制逻辑，连接PLC控制器，并进行相应的编程和调试。

五、系统调试1. 启动设备：按照设备的启动顺序，逐个启动设备，并检查设备的运行状态。

2. 调试传感器和执行器：通过调试控制系统，检查传感器和执行器的工作是否正常，并进行相应的参数设置。

3. 调试输送装置：通过调试控制系统，检查输送装置的运行是否顺利，并进行相应的参数设置。

4. 调试控制系统：通过调试控制系统，检查生产线的整体运行是否正常，并进行相应的参数设置。

六、总结自动化生产线安装与调试是确保生产线正常运行的重要环节。

本文介绍了自动化生产线安装与调试的标准格式，包括安装前准备、设备安装、电气连接、系统调试等内容。

通过严格按照标准格式进行操作，可以保证安装与调试的质量和效率，确保生产线的正常运行。

自动化生产线安装与调试A卷一、引言自动化生产线是现代工业生产中的重要组成部份，其安装与调试是确保生产线正常运行的关键环节。

本文将详细介绍自动化生产线安装与调试A卷的标准格式文本，包括安装前准备工作、安装步骤、调试过程和安装验收等内容。

二、安装前准备工作1. 设计评审：在进行自动化生产线安装前，需要对设计方案进行评审，确保符合生产需求和安全要求。

2. 材料准备：根据设计方案，准备所需的设备、零部件和工具等。

3. 施工计划：制定详细的施工计划，包括安装顺序、时间安排、人员配备等。

三、安装步骤1. 基础施工：根据设计方案要求，进行基础施工，包括地面平整、支架安装等。

2. 设备安装：按照设计方案和安装图纸，进行设备的安装，包括固定设备、连接管道、安装传动装置等。

3. 电气布线：根据电气图纸进行电气布线，包括电缆敷设、接线盒安装等。

4. 传感器安装：根据设计方案，安装传感器，确保能够准确感知生产过程中的各项参数。

5. 控制系统安装：安装控制系统，包括PLC、触摸屏等设备的安装和连接。

6. 管道连接：根据设计方案，进行管道的连接和密封，确保流体传输的畅通和安全。

7. 系统调试：进行自动化生产线的系统调试，包括设备的功能测试、传感器的校准、控制系统的调试等。

四、调试过程1. 功能测试：逐个测试设备的功能，确保各项功能正常运行。

2. 参数调整：根据生产需求，对设备的参数进行调整，以达到最佳生产效果。

3. 故障排除：在调试过程中，及时发现和排除设备故障，确保整个生产线的正常运行。

4. 调试记录：详细记录调试过程中的参数、问题和解决方案，为后续维护和优化提供参考。

五、安装验收1. 检查安装质量：对安装过程中的设备、管道、电气布线等进行全面检查，确保符合安装要求和标准。

2. 功能验收：对自动化生产线进行功能验收，确保各项功能正常运行。

3. 安全验收：对安装过程中的安全措施进行检查，确保符合相关安全要求。

4. 文件整理：整理安装过程中的各类文件资料，包括设计图纸、安装记录、调试记录等。

自动化生产线安装与调试A卷一、引言自动化生产线是现代工业生产中的重要设备，能够提高生产效率、降低劳动强度，并且具有稳定的产品质量。

本文旨在介绍自动化生产线A卷的安装与调试过程，包括设备准备、安装步骤、调试流程等内容。

二、设备准备在进行自动化生产线安装与调试之前，需要进行设备准备工作，包括以下几个方面：1. 确定安装位置：根据生产线的布局和工艺要求，选择合适的安装位置，并确保有足够的空间和支撑能力。

2. 准备所需设备：根据生产线的具体要求，准备好所需的设备和工具，包括起重设备、电动工具、测量工具等。

3. 检查设备完整性：在安装之前，检查所有设备的完整性和运行状态，确保没有损坏或故障。

三、安装步骤1. 安装底座：根据设备的安装图纸，确定底座的位置和尺寸，采用适当的方法进行固定和调整，确保底座平整稳固。

2. 安装主机设备：根据设备的安装要求，使用合适的工具和方法，将主机设备安装在底座上，并进行固定和校准。

3. 安装辅助设备：根据生产线的工艺要求，安装各种辅助设备，如输送带、传感器、控制器等，并进行连接和调试。

4. 安装电气系统：根据电气图纸和接线图，安装电气设备和线缆，并进行接线和调试，确保电气系统正常运行。

5. 安装气动系统：根据气动图纸和管路布置图，安装气动设备和管路，并进行连接和调试，确保气动系统正常工作。

6. 安装液压系统：根据液压图纸和管路布置图，安装液压设备和管路，并进行连接和调试，确保液压系统正常运行。

四、调试流程1. 设备功能测试：对安装完成的自动化生产线进行功能测试，包括各个设备的启停、运行速度、运动轨迹等功能的测试，确保设备正常工作。

2. 调整参数设置：根据生产线的工艺要求，对设备的参数进行调整，包括运行速度、运动轨迹、传感器灵敏度等参数的设置，确保设备能够满足产品质量要求。

3. 故障排除：在调试过程中，如发现设备故障或异常情况，需要进行故障排除，找出问题的原因，并采取相应的修复措施。

自动化生产线安装与调试A卷一、引言自动化生产线是现代工业生产中的重要组成部分，它通过自动化设备和系统的集成，实现了生产过程的高效、精确和稳定。

自动化生产线的安装与调试是确保生产线正常运行的关键环节，本文将详细介绍自动化生产线安装与调试的步骤和标准要求。

二、安装步骤1. 确定安装位置和布局在安装自动化生产线之前，需要根据生产线的要求确定合适的安装位置和布局。

考虑到生产效率和工作流程，合理规划设备的摆放位置，确保各个设备之间的距离和连接方式符合设计要求。

2. 安装设备和系统根据生产线的设计图纸和说明书，按照标准的安装程序进行设备和系统的安装。

包括但不限于安装机械设备、电气设备、液压气动系统等。

在安装过程中，要注意设备的水平度、垂直度和固定牢固性，确保设备的稳定性和安全性。

3. 连接电气线路根据电气图纸和接线图，进行电气线路的连接。

确保接线正确、牢固可靠，并按照相关标准进行线路的绝缘和保护。

4. 连接传感器和执行器根据传感器和执行器的要求，进行连接和布线。

确保传感器和执行器的信号传输正常，能够准确感知和执行指令。

5. 安装控制系统根据控制系统的要求，进行控制器和计算机的安装。

确保控制系统能够正常运行，并与其他设备和系统进行有效的通信和协调。

6. 安装安全设备根据安全要求，安装必要的安全设备，如安全光幕、安全门等。

确保操作人员和设备的安全。

三、调试步骤1. 检查设备和系统的完整性在进行调试之前，需要对安装的设备和系统进行全面的检查，确保设备完整、无损坏，并且系统的连接和布线正确。

2. 进行电气调试通过对电气系统进行调试，检查电气线路的连接是否正确，各个电气元件是否正常工作。

包括但不限于检查电源电压、检测开关信号、检查传感器和执行器的工作状态等。

3. 进行机械调试通过对机械设备进行调试，检查设备的运行是否平稳、噪音是否正常、传动部件是否正常工作等。

确保机械设备的各项参数符合设计要求。

4. 进行自动化系统调试通过对自动化系统进行调试，检查控制器和计算机的连接是否正常，各个执行器和传感器是否能够准确响应指令。

自动化生产线安装与调试A卷引言概述：自动化生产线是现代工业生产中的关键环节，它能够提高生产效率、降低成本、保证产品质量。

而自动化生产线的安装与调试是确保其正常运行的重要步骤。

本文将从五个方面详细介绍自动化生产线安装与调试A卷的相关内容。

一、设备准备1.1 选择合适的设备在安装自动化生产线之前，需要根据生产线的需求选择合适的设备。

这包括机械设备、电气设备、传感器等。

要根据生产线的特点和要求，选择具备高效性、稳定性和可靠性的设备。

1.2 购买所需材料在安装过程中，需要购买一些必要的材料，如电缆、接线端子、螺丝等。

这些材料的质量和规格需要与设备相匹配，以确保安装质量和生产线的稳定运行。

1.3 准备安装场地在安装自动化生产线之前，需要准备好安装场地。

场地的平整度、通风条件和安全性都是需要考虑的因素。

此外，还需要确保场地有足够的空间来容纳各种设备和工作人员。

二、组装设备2.1 安装机械设备根据设备的安装说明书，按照正确的步骤组装机械设备。

这包括安装传动装置、连接传感器、调整设备的位置等。

在组装过程中，需要注意设备的安装方向和位置，以确保设备的正常运行和安全性。

2.2 连接电气设备根据电气设备的接线图，正确连接各个电气设备。

这包括连接电源线、信号线、控制线等。

在连接过程中，需要注意接线的正确性和牢固性，以确保电气设备的正常工作。

2.3 安装传感器根据传感器的安装说明书，正确安装传感器。

这包括选择合适的安装位置、调整传感器的灵敏度等。

在安装过程中，需要注意传感器与其他设备的连接，以确保传感器能够准确地感知并传递信号。

三、调试设备3.1 检查设备连接在调试设备之前，需要仔细检查设备的连接情况。

确保所有的电缆、接线端子和连接器都连接正确，并且没有松动或接触不良的情况。

这可以通过目视检查和使用测试仪器进行验证。

3.2 测试设备功能在调试过程中，需要逐个测试设备的功能。

这包括测试机械设备的运行情况、电气设备的工作状态以及传感器的灵敏度等。
