混凝土剪力墙垂直度平整度的控制演示文稿

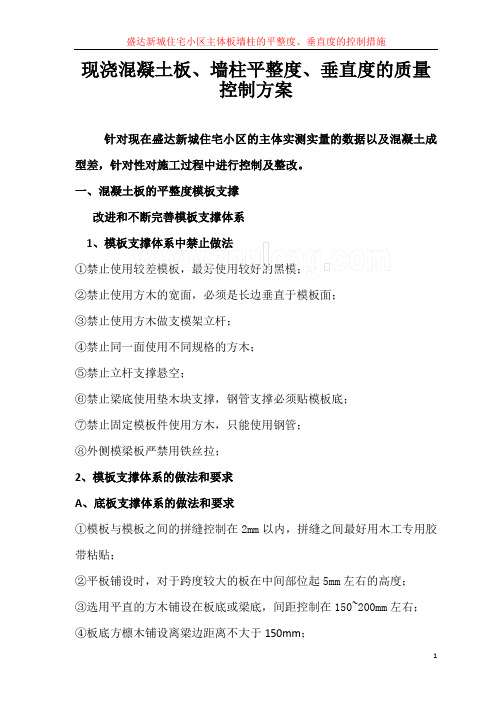

盛达新城住宅小区主体板墙柱的平整度、垂直度的控制措施现浇混凝土板、墙柱平整度、垂直度的质量控制方案针对现在盛达新城住宅小区的主体实测实量的数据以及混凝土成型差，针对性对施工过程中进行控制及整改。

一、混凝土板的平整度模板支撑改进和不断完善模板支撑体系1、模板支撑体系中禁止做法①禁止使用较差模板，最好使用较好的黑模；②禁止使用方木的宽面，必须是长边垂直于模板面；③禁止使用方木做支模架立杆；④禁止同一面使用不同规格的方木；⑤禁止立杆支撑悬空；⑥禁止梁底使用垫木块支撑，钢管支撑必须贴模板底；⑦禁止固定模板件使用方木，只能使用钢管；⑧外侧模梁板严禁用铁丝拉；2、模板支撑体系的做法和要求A、底板支撑体系的做法和要求①模板与模板之间的拼缝控制在2mm以内，拼缝之间最好用木工专用胶带粘贴；②平板铺设时，对于跨度较大的板在中间部位起5mm左右的高度；③选用平直的方木铺设在板底或梁底，间距控制在150~200mm左右；④板底方檩木铺设离梁边距离不大于150mm；⑤大板跨、楼板厚度比较大的板，中间板底方檩木应加密；⑥梁步步紧不得大于600mm；⑦大板跨、楼板厚度比较大的板立杆支撑应双扣件固定；⑧按规范设置纵横扫地杆；⑨大板跨、楼板厚度比较大的板，中间支模架必须设置剪刀撑；⑩在三道墙体同一端，采用钢管水平对拉，以增加模板支撑整体性。

⑾模板支撑应隔层拆除；3、顶板平整度测量工具、测量方法测量工具：激光扫平仪、塔尺、水准仪。

测量方法：（1）按板的大小，划分为大板、中板和小板；大板测量9个点，中板7个点，小板5个点，如下图；小板中板大板（2）把激光扫平仪固定在一个位置，用水准仪分别测出红外线在每个测量点塔尺上投射的标高；（3）现浇砼板底面平整度的允许偏差为8mm，如出现极差≧15mm，则整板所有测量点均视为不合格。

2、板平整度的控制流程本工程板平整度的控制项目实测实量、分户验收制度严格执行，具体的措施贯彻到整个施工过程当中：（1）模板安装后，施工单位进行自检，模板平整度控制在8mm之内；（2）自检并整改合格后，（4）板拆底模后自检，并把自检数据报送监理；（5）把模板的测量数据与混凝土的测量数据进行对比、总结；3、施工过程中出现的问题及应对措施（1）模板平整度的控制。

混凝土剪力墙垂直度允许偏差混凝土剪力墙垂直度，关乎建筑的“立”与“稳”一、引言咱们的建筑工地上，那可真是热闹非凡，各种建筑材料、工具和工人轮番上阵，忙得不亦乐乎。

其中，混凝土剪力墙作为建筑的骨架，它的垂直度可是关系到整个建筑的稳定性和安全性的大问题。

今天呢，就让我们一起来聊聊这个看似简单却又复杂的问题——混凝土剪力墙的垂直度允许偏差是多少？二、混凝土剪力墙的作用说起混凝土剪力墙，这可是个大家伙，它就像是我们身体的骨骼一样，支撑着整个建筑的重量。

想象一下，如果没有了剪力墙，我们的建筑就像没有了骨头的身体，摇摇晃晃，随时都可能摔倒。

因此，剪力墙的重要性不言而喻。

三、垂直度的重要性那么，剪力墙的垂直度又是什么呢？简单来说，就是剪力墙与地面之间的夹角。

这个角度如果过大或者过小，都会对建筑的稳定性产生影响。

比如，如果剪力墙与地面的夹角过大，可能会导致建筑在承受外力时发生倾斜；而如果夹角过小，则可能影响到建筑的结构安全。

四、垂直度的允许偏差那么，我们应该如何保证剪力墙的垂直度呢？这就需要我们了解并遵守相关的规范要求了。

一般来说，根据国家标准《建筑工程质量检验评定标准》GB50300-2013的规定，混凝土剪力墙的垂直度允许偏差为±10mm。

这意味着，我们在进行施工时，不能让剪力墙与地面的夹角超过10mm。

五、如何确保垂直度虽然有了允许偏差，但在实际施工中，我们还是需要注意以下几点以确保剪力墙的垂直度：1. 选择合适的材料：使用质量好、强度足够的混凝土，以保证剪力墙有足够的承载能力。

2. 精确测量：在施工前，要对场地进行精确测量，确定剪力墙的位置和方向，避免因为测量不准确而导致的偏差。

3. 采用正确的施工方法：采用合理的施工工艺和方法，如分段浇筑、分层浇筑等，可以有效控制剪力墙的垂直度。

4. 加强监督：在施工过程中，要定期对剪力墙进行检查和监测，发现问题及时调整，确保垂直度符合要求。

六、结语总的来说，混凝土剪力墙的垂直度对于建筑的稳定性和安全性至关重要。

混凝土施工现场垂直度控制方法一、混凝土施工现场垂直度控制的重要性混凝土施工中，垂直度的控制是确保建筑物结构稳定性和垂直性的重要步骤。

垂直度的控制不仅关系到建筑物的美观度，还直接影响着建筑物整体的质量和承载能力。

因此，在混凝土施工现场，采取有效的垂直度控制方法至关重要。

二、混凝土施工现场垂直度控制的方法1. 使用精确的施工工具和设备在混凝土施工现场，使用精确的施工工具和设备是垂直度控制的基础。

例如，在浇筑混凝土墙体时，可以使用专业的垂直测量仪器，如水平仪、激光测距仪等，以确保墙体的垂直度达到设计要求。

2. 建立精确的参考轴线在混凝土施工过程中，建立精确的参考轴线是控制垂直度的关键。

首先，根据设计要求制定一个精确的基准线，用来作为测量和调整的参考。

基准线一般可以选择建筑物的主立柱或者其他固定的结构元素。

然后，根据基准线，设置垂直度控制点，并通过测量和调整，使得混凝土构件达到垂直度要求。

3. 制定科学的施工工艺和操作规范制定科学的施工工艺和操作规范是确保垂直度控制的关键措施之一。

施工工艺应该根据具体的施工要求进行设计，包括混凝土的浇筑方法、施工顺序、模板支撑等。

操作规范则需要明确施工人员的职责和操作要求，确保每个环节都按照规范进行。

4. 加强质量监控和检测在混凝土施工现场，加强质量监控和检测是确保垂直度控制成果的关键环节。

可以采用定期检测和实时监测相结合的方式，及时掌握施工现场的垂直度情况，并进行及时调整和纠正。

定期检测可以使用测量仪器进行，实时监测可以利用传感器等先进技术手段进行。

5. 培训和管理施工人员混凝土施工现场垂直度控制的效果不仅依赖于施工方法和工艺，更关乎施工人员的素质和操作水平。

因此，培训和管理施工人员是确保垂直度控制的必要环节。

施工人员需要接受有关混凝土施工技术和操作规范的培训，提高他们的专业水平和质量意识。

同时，施工现场要建立健全的管理制度，严格执行规范，对违规行为进行纠正和整改。

三、混凝土施工现场垂直度控制的挑战与对策在混凝土施工现场，垂直度控制常常面临一些挑战，如模板支撑不牢固、施工工艺不当等。

《混凝土剪力墙垂直度、平整度的控制》一：混凝土剪力墙垂直度、平整度的控制1. 引言1.1 背景1.2 目的2. 剪力墙垂直度的要求2.1 建筑法规2.2 结构设计要求2.3 剪力墙垂直度的影响因素3. 剪力墙垂直度控制的方法3.1 剪力墙施工前的准备工作3.2 剪力墙施工过程中的控制措施3.3 剪力墙施工后的检查与修正4. 剪力墙平整度的要求4.1 建筑法规4.2 结构设计要求4.3 剪力墙平整度的影响因素5. 剪力墙平整度控制的方法5.1 剪力墙施工前的准备工作5.2 剪力墙施工过程中的控制措施5.3 剪力墙施工后的检查与修正6. 结论附件：附件1：剪力墙施工前的准备工作清单附件2：剪力墙施工过程中的控制记录表附件3：剪力墙施工后的检查记录表法律名词及注释：1. 建筑法规：指在建筑领域中规定的各项法规、规范、标准等，用于指导和管理建筑工程的设计和施工。

2. 结构设计要求：指在建筑工程设计中，对于结构各个方面的要求，包括力学性能、稳定性、耐久性等方面的要求。

3. 剪力墙：指用来承受剪力力作用的墙体结构，在建筑工程中起到加固和抗震的作用。

二：混凝土剪力墙垂直度、平整度的控制1. 简介1.1 背景1.2 目的2. 剪力墙垂直度的要求2.1 国家建筑法规的规定2.2 结构设计要求的要求2.3 影响剪力墙垂直度的因素3. 控制剪力墙垂直度的方法3.1 施工前的准备工作3.2 施工过程中的控制措施3.3 施工后的检查和修正4. 剪力墙平整度的要求4.1 国家建筑法规的规定4.2 结构设计要求的要求4.3 影响剪力墙平整度的因素5. 控制剪力墙平整度的方法5.1 施工前的准备工作5.2 施工过程中的控制措施5.3 施工后的检查和修正6. 结论附件：附件1：施工前的准备工作清单附件2：施工过程中的控制记录表附件3：施工后的检查记录表法律名词及注释：1. 国家建筑法规：指由国家制定的建筑行业的法规，用于指导和管理建筑工程的设计和施工。

混凝土施工中的垂直度控制方法混凝土施工中的垂直度控制是保证建筑物垂直度和水平度的重要一环。

垂直度控制不仅关系到建筑物的外观美观，更重要的是对建筑物的结构安全和使用功能有着直接的影响。

本文将介绍混凝土施工中垂直度控制的方法。

一、垂直度控制的基本要求混凝土施工中的垂直度控制是指建筑物的垂直度和水平度的控制。

垂直度控制的基本要求包括以下几个方面：1. 垂直度控制的精度应符合国家标准以及建筑设计图纸和规范要求。

2. 垂直度控制应符合施工工艺要求，避免因施工工艺不当造成垂直度偏差。

3. 建筑物的垂直度和水平度应符合建筑设计图纸和规范要求，同时保证建筑物的结构安全和使用功能。

二、垂直度控制的方法1. 垂直度控制的前期准备在施工前，应对建筑物的垂直度和水平度进行测量，确定测量基准点和控制点，并编制垂直度控制计划。

垂直度控制计划应包括测量方法、控制点坐标、控制精度等内容。

2. 垂直度控制的测量方法垂直度控制的测量方法包括常规测量法和高精度测量法两种。

(1) 常规测量法常规测量法是指使用激光水平仪、经纬仪等设备进行测量。

这种方法相对简单，适用于建筑物高度不超过30m的场合。

具体方法如下：① 确定控制点和测量点，在控制点上设置高度标志，在测量点上设置测量标志。

② 在控制点上使用激光水平仪进行测量，确定控制点的高程。

③ 在测量点上使用经纬仪进行测量，确定测量点的水平位置。

④ 计算控制点和测量点之间的垂直距离，根据垂直度控制计划确定是否符合控制精度要求。

(2) 高精度测量法高精度测量法是指使用全站仪等高精度测量设备进行测量。

这种方法适用于建筑物高度超过30m的场合。

具体方法如下：① 确定控制点和测量点，并在控制点和测量点上设置定位点。

② 在控制点和测量点上使用全站仪进行测量，确定控制点和测量点的空间位置。

③ 计算控制点和测量点之间的垂直距离和水平距离，根据垂直度控制计划确定是否符合控制精度要求。

3. 垂直度控制的施工方法垂直度控制的施工方法应根据测量结果进行调整。

qc提高剪力墙垂直度和平整度《qc 提高剪力墙垂直度和平整度》在建筑工程中，剪力墙作为承受水平和竖向荷载的重要结构构件，其垂直度和平整度对于整个建筑的质量和稳定性至关重要。

如果剪力墙的垂直度和平整度达不到要求，不仅会影响建筑的外观美观，还可能导致结构受力不均，降低建筑的抗震性能，甚至会影响到后续的装修工程。

因此，提高剪力墙的垂直度和平整度是建筑施工中一个非常重要的环节。

一、影响剪力墙垂直度和平整度的因素要提高剪力墙的垂直度和平整度，首先需要了解影响其的因素。

以下是一些常见的影响因素：1、模板工程模板的质量、安装精度和加固方式直接影响剪力墙的成型质量。

如果模板本身存在变形、平整度差等问题，或者安装时没有严格按照设计要求进行，加固不牢固，都容易导致剪力墙在浇筑混凝土过程中发生变形，从而影响垂直度和平整度。

2、混凝土浇筑混凝土的浇筑方式、振捣方法和浇筑速度等也会对剪力墙的垂直度和平整度产生影响。

例如，浇筑时混凝土落差过大、振捣不均匀或过振，都可能导致混凝土在模板内分布不均匀，从而引起剪力墙的变形。

3、施工人员的技术水平和责任心施工人员的操作技能和工作态度对剪力墙的施工质量有着重要的影响。

如果施工人员缺乏经验、技术不熟练或者责任心不强，在施工过程中不严格按照施工规范进行操作，就容易出现质量问题。

4、测量放线测量放线的准确性是保证剪力墙垂直度和平整度的前提。

如果测量数据存在误差，或者在施工过程中没有及时对测量控制点进行复核和保护，就会导致剪力墙的位置和尺寸出现偏差。

二、提高剪力墙垂直度和平整度的措施针对上述影响因素，可以采取以下措施来提高剪力墙的垂直度和平整度：1、优化模板工程（1）选用高质量的模板材料，如钢模板或优质木模板，确保模板具有足够的强度和刚度，不易变形。

（2）在模板安装前，要对模板进行清理和修整，去除表面的杂物和凸起，保证模板的平整度。

（3）严格按照设计要求进行模板的安装，确保模板的位置、尺寸和垂直度准确无误。
