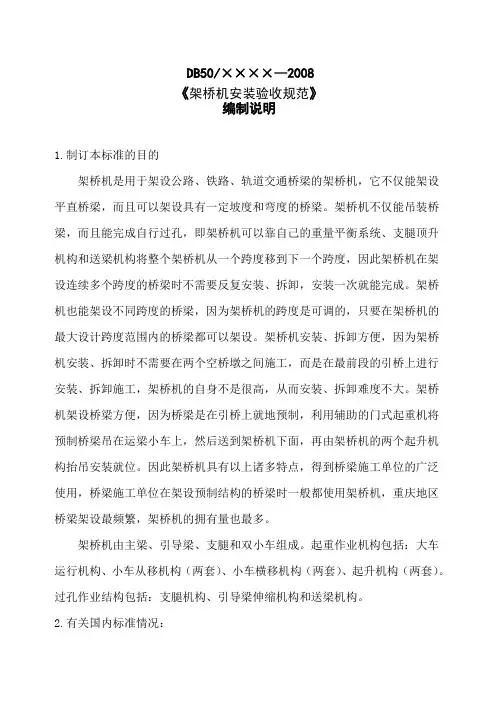

DB50/××××—2008《架桥机安装验收规范》编制说明1.制订本标准的目的架桥机是用于架设公路、铁路、轨道交通桥梁的架桥机，它不仅能架设平直桥梁，而且可以架设具有一定坡度和弯度的桥梁。
架桥机不仅能吊装桥梁，而且能完成自行过孔，即架桥机可以靠自己的重量平衡系统、支腿顶升机构和送梁机构将整个架桥机从一个跨度移到下一个跨度，因此架桥机在架设连续多个跨度的桥梁时不需要反复安装、拆卸，安装一次就能完成。
架桥机也能架设不同跨度的桥梁，因为架桥机的跨度是可调的，只要在架桥机的最大设计跨度范围内的桥梁都可以架设。
架桥机安装、拆卸方便，因为架桥机安装、拆卸时不需要在两个空桥墩之间施工，而是在最前段的引桥上进行安装、拆卸施工，架桥机的自身不是很高，从而安装、拆卸难度不大。
架桥机架设桥梁方便，因为桥梁是在引桥上就地预制，利用辅助的门式起重机将预制桥梁吊在运梁小车上，然后送到架桥机下面，再由架桥机的两个起升机构抬吊安装就位。
因此架桥机具有以上诸多特点，得到桥梁施工单位的广泛使用，桥梁施工单位在架设预制结构的桥梁时一般都使用架桥机，重庆地区桥梁架设最频繁，架桥机的拥有量也最多。
架桥机由主梁、引导梁、支腿和双小车组成。
起重作业机构包括：大车运行机构、小车从移机构（两套）、小车横移机构（两套）、起升机构（两套）。
过孔作业结构包括：支腿机构、引导梁伸缩机构和送梁机构。
2.有关国内标准情况：近来随着桥梁架设的飞速发展，架桥机得到广泛应用，架桥机的数量急速增加，架桥机也在向超大型发展，目前已有额定起重量900吨的架桥机投入使用，架桥机的制造和使用单位也在逐年增加。
架桥机虽然具有多个特点，但是由于它得作业环境差，也属危险性大起重机械，每年都会发生不同程度的安全事故，因此架桥机安全施工工作已经引起了各方高度重视。
国家质监总局在2004年1月19日，国质检锅[2004]31号《特种设备目录》中，将架桥机划分为桥式起重机类特种设备加强监管；在2006年6月21日颁布的TSG Q7001-2006《起重机械制造监督检验规则》中将架桥机划分为产品质量监督检验范围。
DB50/××××—2008《架桥机安装验收规范》编制说明1.制订本标准的目的架桥机是用于架设公路、铁路、轨道交通桥梁的架桥机，它不仅能架设平直桥梁，而且可以架设具有一定坡度和弯度的桥梁。
架桥机不仅能吊装桥梁，而且能完成自行过孔，即架桥机可以靠自己的重量平衡系统、支腿顶升机构和送梁机构将整个架桥机从一个跨度移到下一个跨度，因此架桥机在架设连续多个跨度的桥梁时不需要反复安装、拆卸，安装一次就能完成。
架桥机也能架设不同跨度的桥梁，因为架桥机的跨度是可调的，只要在架桥机的最大设计跨度范围内的桥梁都可以架设。
架桥机安装、拆卸方便，因为架桥机安装、拆卸时不需要在两个空桥墩之间施工，而是在最前段的引桥上进行安装、拆卸施工，架桥机的自身不是很高，从而安装、拆卸难度不大。
架桥机架设桥梁方便，因为桥梁是在引桥上就地预制，利用辅助的门式起重机将预制桥梁吊在运梁小车上，然后送到架桥机下面，再由架桥机的两个起升机构抬吊安装就位。
因此架桥机具有以上诸多特点，得到桥梁施工单位的广泛使用，桥梁施工单位在架设预制结构的桥梁时一般都使用架桥机，重庆地区桥梁架设最频繁，架桥机的拥有量也最多。
架桥机由主梁、引导梁、支腿和双小车组成。
起重作业机构包括：大车运行机构、小车从移机构（两套）、小车横移机构（两套）、起升机构（两套）。
过孔作业结构包括：支腿机构、引导梁伸缩机构和送梁机构。
2.有关国内标准情况：近来随着桥梁架设的飞速发展，架桥机得到广泛应用，架桥机的数量急速增加，架桥机也在向超大型发展，目前已有额定起重量900吨的架桥机投入使用，架桥机的制造和使用单位也在逐年增加。
架桥机虽然具有多个特点，但是由于它得作业环境差，也属危险性大起重机械，每年都会发生不同程度的安全事故，因此架桥机安全施工工作已经引起了各方高度重视。
国家质监总局在2004年1月19日，国质检锅[2004]31号《特种设备目录》中，将架桥机划分为桥式起重机类特种设备加强监管；在2006年6月21日颁布的TSG Q7001-2006《起重机械制造监督检验规则》中将架桥机划分为产品质量监督检验范围。

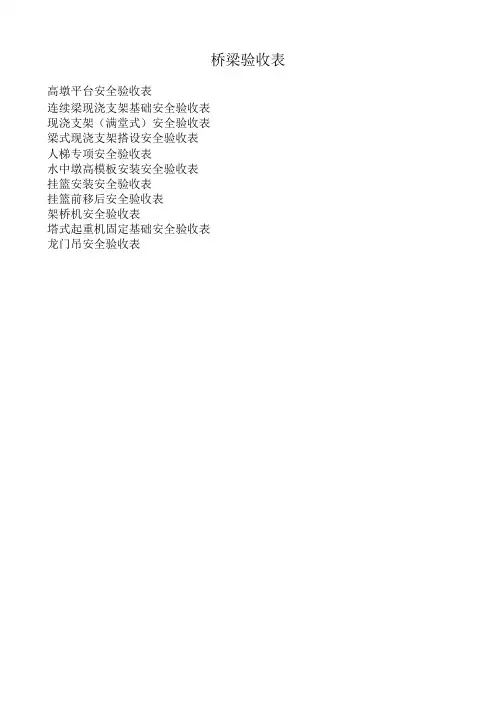

桥梁验收表
高墩平台安全验收表
连续梁现浇支架基础安全验收表
现浇支架（满堂式）安全验收表
梁式现浇支架搭设安全验收表
人梯专项安全验收表
水中墩高模板安装安全验收表
挂篮安装安全验收表
挂篮前移后安全验收表
架桥机安全验收表
塔式起重机固定基础安全验收表
龙门吊安全验收表
高墩平台安全验收表（表1）
表格说明：高墩平台安装完毕后在使用前进行验收，验收合格后方可进行结构施工验收。
连续梁现浇支架基础安全验收表（表2）
表格说明：现浇支架基础完工后，在支架开始搭设前进行验收。
现浇支架（满堂式）安全验收表（表3）
表格说明：分预压前及预压后验收，支架搭设完毕，经过验收合格进入预压工序，按要求预压后，经验收合格方可进入质量工序。
梁式现浇支架搭设安全验收表（表4）
表格说明：分预压前及预压后验收，支架搭设完毕，经过验收合格进入预压工序，按要求预压后，经验收合格方可进入质量工序。
人梯专项安全验收表（表5）
表格说明：各个桥墩的整体提升模板系统安装后进行验收；重新拆装进行验收。
水中墩高模板安装安全验收表（表6）
表格说明：整体模板每个周期均进行验收。
挂篮安装安全验收表（表7）
挂篮前移后安全验收表（表8）
表格说明：挂篮系统每次前移后进行验收。
架桥机安全验收表（表9）
表格说明：在不同的桥梁上重新安装、过孔后，需进行验收。
塔式起重机固定基础安全验收表（表10）
表格说明：塔式起重机基础完工后，在安装塔身前进行验收。
龙门吊安全验收表（表11）
表格说明：龙门吊使用前进行验收。
架桥机验收记录表附件一架桥机验收记录验收地点：验收单位：日期：年月日设备名称：公路架桥机制造单位：安装单位：检验项目：项目编号：1.技术资料制造单位应提供有效的资格证明、产品出厂合格证、安装使用维护说明书、监督检验证书等随机文件；必要时应提供型式试验报告。
安装单位应提供：A.安装维修改造许可证；B.安装人员的特种设备作业人员证；C.施工情况记录和自检报告（空载、静载、动载试验报告）；D.主要部件合格证、材料清单及验收检验报告（必要时）。
2.作业环境及外观作业空间内无障碍物，与高压电线水平、垂直距离在安全范围内。
大车滑线、扫轨板、电缆卷筒应涂红色安全线；吊具、台车、有人行通道的桥式起重机端梁外侧、夹轨器、大车滑线防护板应有黄黑相间的安全色；或者在危险部位设安全标志。
起重机明显部位应有清晰的额定起重量标志。
检修作业空间及通道、梯子、栏杆设置符合要求。
3.金属结构主要受力构件不应整体失稳、严重塑性变形及产生裂纹。
金属结构的连接焊缝无明显可见的焊接缺陷。
螺栓或铆钉联接不得松动、不应有缺件、损环等缺陷。
司机室的结构必须有足够的强度和刚度，司机室与起重机联接应牢固、可靠，司机室应有良好的视野，门的开门方向应符合相关标准要求。
跨度偏差符合要求。
4.大车轨道大车轨道偏差范围应在±5mm内。
轨道接头间隙范围应在4-6mm内。
轨道固定状况和水平状况应符合要求。
5.主要零部件及机构吊钩（或吊具）应由标记和防脱钩装置，不允许使用铸造吊钩（或吊具）。
不应有裂纹、剥裂等缺陷，存在缺陷不得补焊。
钢丝绳选用、安装及绳端固定状况。
滑轮应转动良好，不出现裂纹。
应有防止钢丝绳脱槽的装置，且可靠有效。
制动器不应有裂纹、塑性变形、缺件等缺陷，制动轮与摩擦片之间应接触均匀，工作正常。
减速器工作时应无异常声响、振动、发热和漏油。
6.电气装置应装配合适的电铃，照明设备齐全。
7.1 高度限位器、重量限制器和走行限位器的功能是可靠有效的。
建筑工程项目架桥机进场验收记录表工程名称：出厂编号：规格型号：
序号验收部位检验项目及要求验收结果1设备信息设备铭牌显示数据信息与随机资料相符；
2钢结构钢结构齐全、无丢失、无变形、开焊、裂纹，结构表面无严重锈蚀，油漆无大面积脱落；
3传动机构电动机、减速机、卷扬机、制动器、回转机构、液压顶升系统部件齐全，无裂纹、变形、严重锈蚀；
4驾驶室结构完整，无损坏，油漆无大面积脱落，操作系统完好；5吊钩钩身无补焊、钻孔现象；
6钢丝绳完好、无断股、断丝不超过规范要求；
7滑轮完好、转动灵活、无卡、塞现象；
8安全装置各限位装置、保险装置齐全、牢固、动作灵敏；
9电气电缆无破损，控制开关无损坏、丢失、开关灵敏；
10油料各部油箱油量、油质符合本机说明书要求，油路畅通无泄漏、堵塞现象；
11其它部件齐全，无损坏；
验收结论
验收人员：
验收时间：年月日。
设备安装验收表样表DOC1. 简介设备安装验收表是指在新设备安装完成之后，通过检查和测试对设备进行通盘质量检查的一项工作。
设备安装验收表主要是用来检查设备是否按照规定标准进行了安装、测试和调试，以及设备是否满足使用标准和操作要求。
本文档提供了设备安装验收表样表(DOC)。
2. 设备安装验收表样表(DOC)设备安装验收表是一种通用的测试文件，用于检查新安装或更新的设备的控制板单元、软件、硬件、接线、机架、UPS等设备部件的安装、测试和运行是否符合规范和标准要求。
下面是设备安装验收表样表(DOC)：设备名称设备型号规格要求实际情况控制板单元A17-C 控制方式必须按照要求使用遥控器进行控制√软件V5.3 软件版本号必须符合版本控制标准√硬件C047-A 硬件型号必须符合标准规范√接线紧固牢固，不允许松动√机架固定于地面或墙上，稳定可靠√UPS 良好的电池寿命和性能，支持长时间运行√3. 设备安装验收表填写说明对于设备安装验收表的填写，需要注意以下几点：填写内容设备名称、型号，以及实际情况分别需要填写。
实际情况可选项为：√ (符合实际要求)或 × (不符合实际要求)。
填写标准填写标准应当依据国家和行业相关标准规范，比如设备的控制方式应当符合标准规范要求等。
填写人为确保填写的设备安装验收表的真实性，需要在表格中填写填写人和填写日期。
填写日期设备安装验收表填写日期应当是设备安装完毕之后的第一时间进行填写，并在检查和测试后更新日期。
4.设备安装验收表是对新设备安装之后的全面质量检查。
合理地填写设备安装验收表可以保证设备的正常运行和操作。
在保证设备不发生故障的前提下，填写设备安装验收表还可以降低设备的维护和使用成本，提高设备的使用寿命。
本文提供的设备安装验收表样表(DOC)可根据实际需要灵活修改使用，以适应不同业务和行业领域的使用。
