焊工实操考试评分标准

特种作业人员建筑电气焊接（切割）工实操训练和操作考核项目及评分标准一、钢筋电弧焊作业1、考核设备及器具①设备：交流弧焊机BX500-1750一台；②材料：直径8㎜钢筋、12×4㎜2镀锌扁钢、不同型号焊条若干；③个人安全防护用品。

2、考核方法①按照安全操作规程的规定，使用搭接方法将8㎜钢筋焊接在一块12×4㎜2镀锌扁钢上。

②考核时间：90min。

具体可根据实际考核情况调整。

③考核评分标准：满分60分。

考核评分标准见表一。

各项目所扣分数总和不得超过该项应得分值。

（表一）二、钢筋电渣压力焊作业1、考核设备及器具①设备：MH—36、40竖向钢筋电渣压力焊机一台；②材料：直径14～30㎜钢筋、焊剂若干；③个人安全防护用品。

2、考核方法：使用直接引弧法将两根直径相同的钢筋焊接在一起。

3、考核时间：15min。

具体可根据实际考核情况调整。

4、考核评分标准：满分15分。

考核评分标准见表二，各项目所扣分数总和不得超过该项目应得分数。

（表二）三、焊接闪光对焊作业1、考核设备及器具①设备：UN1-75 闪光钢筋对焊机一台；②材料：直径10～20㎜钢筋若干；③个人安全防护用品。

2、考核方法：使用“连续闪光焊”将两根相同牌号、直径的钢筋焊接在一起。

3、考核时间：15min。

具体可根据实际考核情况调整。

4、考核评分标准：满分15分。

考核评分标准见表三，各项目所扣分数总和不得超过该项目应得分数。

（表三）四、气瓶的贮存、搬运、使用的隐患查找1、考核器具：氧气、乙炔、石油液化气等气瓶贮存、搬运、使用的图示资料如干；2、考核方法：从氧气、乙炔、石油液化气等气瓶贮存、搬运、使用的图示资料中随机抽取4张，由考生查找存在的安全隐患并说明处置方法。

3、考核时间：10 min。

具体可根据实际考核情况调整。

4、考核评分标准：满分10分。

在规定时间内查找出存在的安全隐患并说明处置方法的，每项得2.5分；查找出存在的安全隐患不能说明处置方法的，每项得1分。

考核内容考核要求配分评分标准扣分原因单项得分穿戴好焊接工作服、防砸鞋、焊工手套、焊接面罩、口罩2整洁齐全得满分，缺项扣1分作业场地不得有易燃易爆物品存在5未检查或检查不到位的扣3分正确使用打磨机、电缆盘等工具2工具使用不正确的扣2分焊接结束后电焊机、电缆盘应及时断电并打扫电焊机灰尘3未及时断电的扣2分，未清扫焊机灰尘的扣1分焊接参数确定确定CO2气体保护焊的焊接参数4按照母材材质、板厚、接头形式和焊接位置等确定焊丝牌号和直径，在此基础上确定电源极性、焊接电流，然后确定电弧电压、焊接速度、焊丝伸出长度、气体流量等焊接参数。

确定焊接参数不正确的扣2分焊接前检查确定焊机的完好性、各附属设备齐全5焊机附属设备包括如下：a.焊炬；b.送丝机构（包括焊丝盘及送丝软管）；c.焊接控制装置；d.焊接电源；e.保护气体气路系统；f.连接电缆。

未检查焊机完好性及齐全性的扣5分，检查不到位的扣3分4熟练安全条件得满分；基本掌握焊机使用方法得3分；调节不熟练、调节过程中出现损坏焊接设备现象不得分4在保证母材焊透又不致烧穿的原则下，根据母材厚度、接头形式焊接位置及焊丝直径正确选用焊接电流。

随着电流的增加熔深和熔敷速度都要增加，熔宽也略有增加。

电流调节不正确的扣3分4气体流量直接影响气体保护效果。

气体流量过小时，焊缝易产生气孔等缺陷。

气体流量过大时，不仅浪费气体，而且焊缝由于氧化性增强而形成氧化皮，降低焊缝质量。

当焊丝直径小于或等于1.2mm时，气体流量一般为6-15升/分；焊丝直径大于1.2mm时，气体流量一般为15-25升/分。

气体流量调节不正确的扣3分。

4送丝速度越快，焊接电流越大，基本上是正比关系。

焊片装夹利用工具对焊片进行夹装5根据选手的熟练程度进行相应打分，按熟练操作、基本熟练操作和不熟练操作，分别给分5分、3分、0分1、焊工调整焊机相关参数后，需进行试焊，不得直接在工件上进行焊接3无试焊动作的扣3分2、焊接前应清理工件表面铁锈、水、油污等2焊丝、坡口以及坡口周围10-20mm范围内必须保持清洁，不得有影响焊接质量的铁锈、油污、水等异物。

煤矿（电焊工）操作作业实操考核评分细则（专业部分）姓名单位准考证号考核成绩考核项目考核时间标准分考核内容及要求得分扣分口头问答题30分钟10分1、气瓶的安全使用规则。

答：1）禁止撞击、敲击。

2）不得靠近热源，离明火不得小于10m。

3）气瓶不得“吃光用尽”，应留有余气。

4）氧气瓶使用时禁止接触油脂。

5）气瓶应直立使用，（乙炔瓶禁止平卧移动和使用）。

6）开启瓶阀应缓慢，头部不得面对减压阀。

7）夏季使用防止日光爆晒。

10分2、氧气减压器的正确使用。

答：严禁与油脂接触，防止震动，碰撞和高温。

检查漏气时应用肥皂水或清水。

不得任意分解减压器。

压力表应定期校验。

10分3、减压器冻结应如何处理。

答：禁止用明火烘烤，氧气减压器可以用热水或蒸汽，乙炔减压器必须用40℃以下温水解冻。

10分4、气割时，割缝面后拖量与什么有关系。

答：切割速度越大，后拖量越大；被割件越厚，后拖量越大；氧气纯度越低，后拖量越大。

10分5、作为焊工，操作过程中发生焊机故障应如何处理。

答：切断电源，通知维修工作人员。

10分6、焊接残余变形的矫正方法。

答：机械矫正法：利用机械力的作用来矫正变形。

对于低碳钢可直接矫正；对于一般合金结构钢的焊接结构应先消除应力然后再进行矫正。

火焰加热矫正法：加热温度及加热方式（点状加热和线状加热）。

10分7、焊接缺陷有那些。

答：焊缝表面尺寸不符合要求，裂纹，气孔，咬边，未焊透，未熔合，夹渣，烧穿，凹坑，焊瘤等。

10分8、什么是无损检测，为什么要进行无损检测。

答：方法有渗透检测，磁粉检测，莹光检测，射线检测，超声检测。

焊缝是容器或结构的薄弱环节，有缺陷组织变化应力集中等。

10分9、焊剂在焊接过程中的作用。

答：（1）焊剂熔化后浮在熔化金属表面，保护熔池，防止空气中有害气体的侵蚀。

（2）焊剂具有脱氧与渗合金作用，与焊丝配合作用，使焊缝金属获得所需的化学成分和机械性能。

（3）使焊缝成型良好。

（4）减缓熔化金属的冷却速度，减少气孔、夹渣等缺陷。

电焊工比武技术文件一、命题标准本次比武依据《焊工国家职业标准》中的高级工标准命题。

内容由理论知识和实际操作两部分组成，理论知识占30%，实际操作占70%。

二、理论知识（一）试题类型：试题主要分判断题、单项选择题、问答题三类。

（二）考试时间：90分种。

（三）考试方式：采用闭卷笔试方式。

（四）复习参考资料：国家职业资格培训教程《焊工》（中国劳动社会保障出版社出版）；职业技能鉴定指导《焊工》（中国劳动保障出版社出版）；《电焊工》技能鉴定考核试题库（机械工业出版社）。

三、实际操作（一）实际操作项目管对接水平固定焊5G（焊条电弧焊SMAW）；（二）赛件图样管对接水平固定焊5G（焊条电弧焊SMAW）（见附图HJ－2009－01）（三）技能评分标准1. 管对接水平固定焊5G（焊条电弧焊SMAW）评分标准（见开发区“献我力量”电焊工技能比武外观评分表一）（四）赛场准备设备、材料1、焊条电弧焊弧焊机选用ZX5－400整流焊机。

2、焊条：型号：E5015；规格：Ф2.5㎜、Ф3.2㎜；生产厂家：上海电力电力修造厂。

（五）试件组对1. 每位选手所领用试件，在组对前应检查是否符合要求，一般不准调换，若有异议，由裁判长裁定。

2. 参赛选手按抽签的比武轮次，按规定时间、地点自行进行试件组对。

3. 试件在组对过程中如不慎装废，选手可自行修复，但不得调换。

4. 试件组对规定如下：（1）组对时间为30分钟；（2）点固焊应采用与正式焊接相同的焊接方法和焊接材料；（3）所有试件应点固在正面坡口内。

管状试件Ф159×8、立板补焊试件点固不得超过3点，点固长度≤ 10mm。

（六）具体要求1. 比武操作时间为90分钟。

2. 比武中不得使用电动工具。

3. 选手可自备下列工具：面罩、锤子、扁铲、锉刀、钢丝刷、砂布、磨光机、锯条。

4. 管状试件、立焊补焊试件点固处不许放在仰焊（5点钟～7点钟）位置。

5. 试件全部采用单面焊。

6. 试件的焊接方向均采用两半圆自下而上焊接。

考核内容考核要求配分评分标准扣分原因单项得分穿戴好焊接工作服、防砸鞋、焊工手套、焊接面罩、口罩2整洁齐全得满分，缺项扣1分作业场地不得有易燃易爆物品存在5未检查或检查不到位的扣3分正确使用打磨机、电缆盘等工具2工具使用不正确的扣2分焊接结束后电焊机、电缆盘应及时断电并打扫电焊机灰尘3未及时断电的扣2分，未清扫焊机灰尘的扣1分焊接参数确定确定CO2气体保护焊的焊接参数4按照母材材质、板厚、接头形式和焊接位置等确定焊丝牌号和直径，在此基础上确定电源极性、焊接电流，然后确定电弧电压、焊接速度、焊丝伸出长度、气体流量等焊接参数。

确定焊接参数不正确的扣2分焊接前检查确定焊机的完好性、各附属设备齐全5焊机附属设备包括如下：a.焊炬；b.送丝机构（包括焊丝盘及送丝软管）；c.焊接控制装置；d.焊接电源；e.保护气体气路系统；f.连接电缆。

未检查焊机完好性及齐全性的扣5分，检查不到位的扣3分4熟练安全条件得满分；基本掌握焊机使用方法得3分；调节不熟练、调节过程中出现损坏焊接设备现象不得分4在保证母材焊透又不致烧穿的原则下，根据母材厚度、接头形式焊接位置及焊丝直径正确选用焊接电流。

随着电流的增加熔深和熔敷速度都要增加，熔宽也略有增加。

电流调节不正确的扣3分4气体流量直接影响气体保护效果。

气体流量过小时，焊缝易产生气孔等缺陷。

气体流量过大时，不仅浪费气体，而且焊缝由于氧化性增强而形成氧化皮，降低焊缝质量。

当焊丝直径小于或等于1.2mm时，气体流量一般为6-15升/分；焊丝直径大于1.2mm时，气体流量一般为15-25升/分。

气体流量调节不正确的扣3分。

4送丝速度越快，焊接电流越大，基本上是正比关系。

焊片装夹利用工具对焊片进行夹装5根据选手的熟练程度进行相应打分，按熟练操作、基本熟练操作和不熟练操作，分别给分5分、3分、0分1、焊工调整焊机相关参数后，需进行试焊，不得直接在工件上进行焊接3无试焊动作的扣3分2、焊接前应清理工件表面铁锈、水、油污等2焊丝、坡口以及坡口周围10-20mm范围内必须保持清洁，不得有影响焊接质量的铁锈、油污、水等异物。

职教中心3月焊接考试

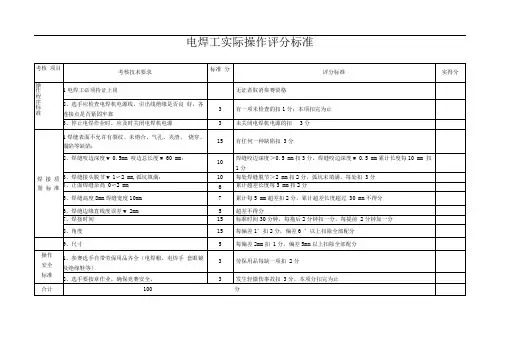

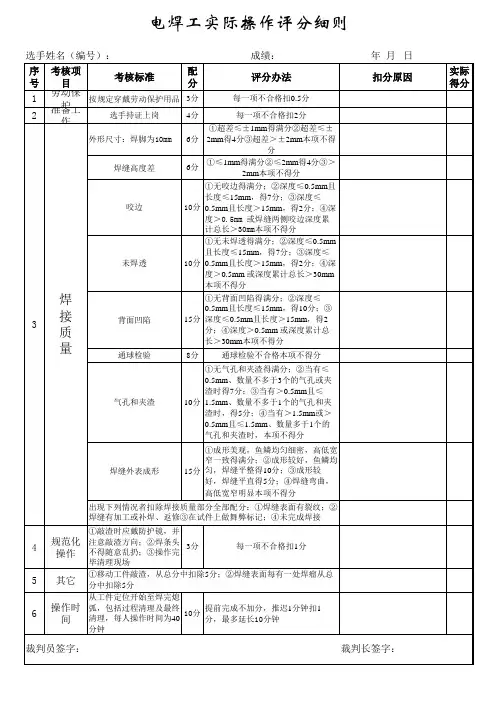

焊工实操评分标准
一、焊工实际操作准备事项
（一）设备准备（组委会）
1）交流或直流电弧焊机十台，按设备安全要求安装牢固；
2）工作台十台，每个台位安装隔离板。

（二）材料准备（组委会）
1）Q235钢板长×宽×高为300×100×12（㎜）每人二块、开坡口（图样附后）
2）焊条E4303(T422)φ3.2φ4（㎜）
二、实际操作比赛科目：焊条电弧焊钢板对接立焊
1、图样：
2、操作要求：
1）焊接方法为焊条电弧焊；
2）焊接位置为立焊（向上）；
3）焊件坡口形式为V形坡口，坡口面角度30°+2°；
4）钝边高度（钝边高度P=1—2mm ）与间隙自定；
5）焊件坡口两端不得安装引弧板；
6）焊前焊件坡口两侧10～20㎜清油除锈，试件正面坡口内两端点固，长度≤20㎜，点固焊时允许做反变形；
7）定位装配后，将装配好的试件固定在操作架；试件一经施焊不得任意更换和改变焊接位置；
8）焊接过程中劳保用品穿戴整齐；焊接工艺参数选择正确，焊后焊件保持原始状态；
9）焊接完毕，关闭电焊机，工具摆放整齐，场地清理干净。

3、考核时限：
基本时间：准备时间15min，正式操作时间45min。

时间允许差:每超过5min扣总分1分，不足5min按5min计算，超过额定时间15min不得分。
