HBT80型系列拖式混凝土泵性能及技术参数

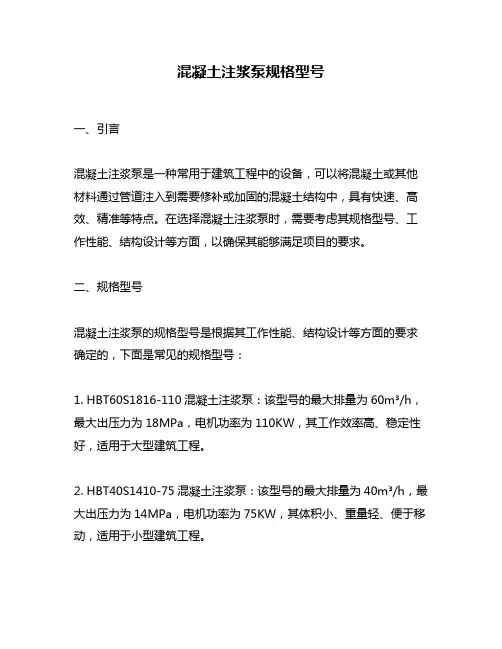

混凝土注浆泵规格型号一、引言混凝土注浆泵是一种常用于建筑工程中的设备，可以将混凝土或其他材料通过管道注入到需要修补或加固的混凝土结构中，具有快速、高效、精准等特点。

在选择混凝土注浆泵时，需要考虑其规格型号、工作性能、结构设计等方面，以确保其能够满足项目的要求。

二、规格型号混凝土注浆泵的规格型号是根据其工作性能、结构设计等方面的要求确定的，下面是常见的规格型号：1. HBT60S1816-110混凝土注浆泵：该型号的最大排量为60m³/h，最大出压力为18MPa，电机功率为110KW，其工作效率高、稳定性好，适用于大型建筑工程。

2. HBT40S1410-75混凝土注浆泵：该型号的最大排量为40m³/h，最大出压力为14MPa，电机功率为75KW，其体积小、重量轻、便于移动，适用于小型建筑工程。

3. HBT80S1813-145混凝土注浆泵：该型号的最大排量为80m³/h，最大出压力为18MPa，电机功率为145KW，其操作简单、维护方便、寿命长，适用于中型及以上建筑工程。

4. HBT30S1410-55混凝土注浆泵：该型号的最大排量为30m³/h，最大出压力为14MPa，电机功率为55KW，其结构紧凑、重心低、稳定性好，适用于施工空间较小的建筑工程。

5. HBT90S1813-176混凝土注浆泵：该型号的最大排量为90m³/h，最大出压力为18MPa，电机功率为176KW，其输送距离远、输送高度高、适用范围广，适用于大型建筑工程。

三、工作性能混凝土注浆泵的工作性能是指其在施工过程中的性能表现，主要包括以下方面：1. 排量：混凝土注浆泵的排量是指单位时间内泵送混凝土的体积，通常以m³/h为单位。

2. 出压力：混凝土注浆泵的出压力是指泵送混凝土时产生的压力大小，通常以MPa为单位。

3. 输送距离：混凝土注浆泵的输送距离是指从泵站到施工现场的距离，通常以m为单位。

电控系统＞＞高可靠性进口电器元件电控系统全套采用施耐德、三菱、欧姆龙、西门子等进口电器元件，实现了电控系统的高品质和低故障率，控制得心应手。

多重保护技术电气系统设有低电压启动、电气系统故障显示及短路保护、电机过载保护、柴油机故障报警等多重保护措施，减少了误操作对设备的损坏。

发动机油门自动控制技术当泵送启动时，发动机自动加油使转速升至与作业工况相匹配的高转速，停止泵送时，发动机转速自动降至怠速，从而达到了省油及延长发动机寿命的目的。

液压系统＞＞开式液压系统双泵双回路开式液压系统，具有油泵寿命长，抗油液污染能力强，换向迅捷有力，维修简单方便的优点。

双重过滤技术由于液压系统采用吸一回油双重过滤机制，可最大程度过滤掉液压系统工作中产生的杂质，并且滤芯寿命长，液压无件的可靠性也大大增加。

电液换向控制技术采用接近开关非接触式拾取换向信号，并通过编程控制器优化主油缸和摆动油缸的换向时间，减少堵管现象发生。

风冷散热技术风冷散热器能有效散热，不需外接水源，操作更省心，方便泵送系统＞＞转阀式高低压切换技术旋转主油缸尾部的转阀即可快速切换高低压泵送状态，基本无液压油泄漏。

耐磨橡胶砼活塞采用高韧度、高耐磨橡胶材料制作的整体砼活塞、使用寿命较传统砼活塞提高2倍以上，不易磨损砼输送缸，比分体活塞更经济。

耐磨硬质合金眼镜板、切割环采用与硬质合金刀具一样耐磨、高强的合金材料制成的眼镜板、切割环，比堆焊材料的眼镜板和切割环寿命延长了3倍以上。

流线型料斗流线型料斗结构更合理，无积料死角，吸料性更好，清洗更方便。

高可靠性的搅拌机构采用非常可靠的摆线马达驱动，故障率低。

独特的调心滚动轴承和滑动轴承混合支承结构，吸取了两种轴承的优点。

进口密封件和镀硬铬的耐磨套使搅拌部分和使用寿命提高了5倍以上。

耐磨损的S阀管S管阀装有浮动橡胶密封可自动补偿磨损间隙，密封效果好。

S管为锰钢管堆焊耐磨材料制成、摆动轴为高强度合金钢，可有效避免S管磨损和轴头断裂问题。

青岛和盛达重工机械有限公司 Qingdao heshengda heavy machinery Co.,ltd 地址：中国.山东.青岛市即墨环秀街道办事处即三支路四号 网站： 特殊标示 heavystar

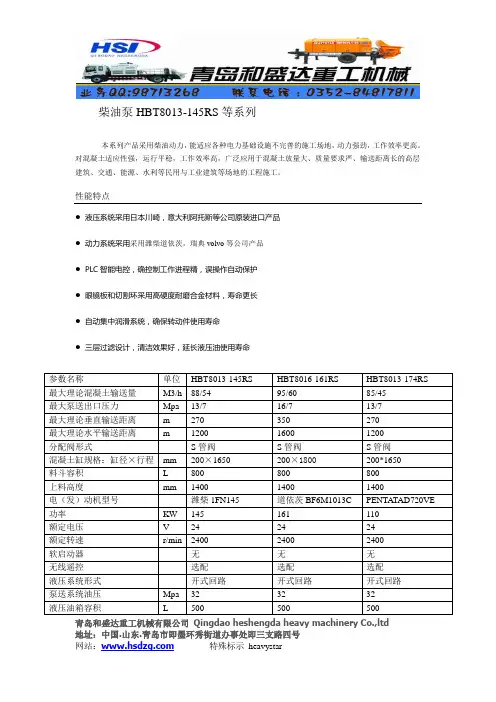

柴油泵HBT8013-145RS 等系列
本系列产品采用柴油动力，能适应各种电力基础设施不完善的施工场地，动力强劲，工作效率更高。

对混凝土适应性强，运行平稳，工作效率高，广泛应用于混凝土放量大、质量要求严、输送距离长的高层建筑、交通、能源、水利等民用与工业建筑等场地的工程施工。

性能特点
● 液压系统采用日本川崎，意大利阿托斯等公司原装进口产品
● 动力系统采用采用潍柴道依茨，瑞典volvo 等公司产品 ● PLC 智能电控，确控制工作进程精，误操作自动保护 ● 眼镜板和切割环采用高硬度耐磨合金材料，寿命更长 ● 自动集中润滑系统，确保转动件使用寿命
● 三层过滤设计，清洁效果好，延长液压油使用寿命。

混凝土泵规格及型号介绍一、前言混凝土泵是一种将混凝土从料斗中抽吸，通过输送管道输送到工地上进行浇筑的设备。

它是现代化建筑施工不可或缺的重要工具之一。

本文将从混凝土泵的类型、规格、结构、性能等方面进行详细介绍。

二、混凝土泵的类型根据结构和用途不同，混凝土泵可以分为以下几类：1. 拖式混凝土泵拖式混凝土泵通常使用轮胎底盘，具有移动性，适用于施工现场不断变化的情况。

它的输送距离相对较短，适合于小型或中型建筑施工。

2. 单臂混凝土泵单臂混凝土泵具有旋转臂、伸缩臂等结构，可扩大混凝土输送范围和高度，适用于高层建筑、桥梁、隧道等大型工程。

3. 双向混凝土泵双向混凝土泵可同时向两个方向输送混凝土，通常使用于隧道、地下室等施工场所。

4. 静压式混凝土泵静压式混凝土泵采用压缩空气将混凝土推送至输送管道，具有输送距离远、混凝土品质好等优点，适用于大型建筑和基础工程。

5. 泵车式混凝土泵泵车式混凝土泵是将混凝土输送到泵车上，再通过泵车的移动将混凝土输送到需要浇筑的场地，适用于大型、高层建筑等工程。

三、混凝土泵的规格1. 最大输送距离混凝土泵的最大输送距离决定了它适用的施工范围。

一般来说，小型混凝土泵的最大输送距离在100m以内，中型混凝土泵的最大输送距离在200m左右，大型混凝土泵的最大输送距离可达到300m以上。

2. 最大输送量混凝土泵的最大输送量决定了它每小时能够输送的混凝土量。

一般来说，小型混凝土泵的最大输送量在50m³/h左右，中型混凝土泵的最大输送量在80-120m³/h之间，大型混凝土泵的最大输送量在150m³/h以上。

3. 最大输送压力混凝土泵的最大输送压力是指它能够输送混凝土的最大压力。

一般来说，小型混凝土泵的最大输送压力在10MPa左右，中型混凝土泵的最大输送压力在16-18MPa之间，大型混凝土泵的最大输送压力可达到20MPa以上。

4. 配置功率混凝土泵的配置功率决定了它能够承受的工作负荷。

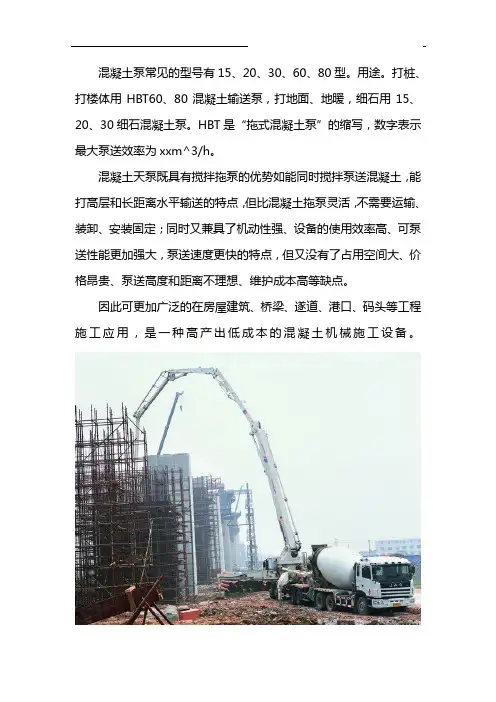

打楼体用HBT60、80混凝土输送泵，打地面、地暖，细石用15、20、30细石混凝土泵。

HBT是“拖式混凝土泵”的缩写，数字表示最大泵送效率为xxm^3/h。

混凝土天泵既具有搅拌拖泵的优势如能同时搅拌泵送混凝土，能打高层和长距离水平输送的特点，但比混凝土拖泵灵活，不需要运输、装卸、安装固定；同时又兼具了机动性强、设备的使用效率高、可泵送性能更加强大，泵送速度更快的特点，但又没有了占用空间大、价格昂贵、泵送高度和距离不理想、维护成本高等缺点。

因此可更加广泛的在房屋建筑、桥梁、遂道、港口、码头等工程施工应用，是一种高产出低成本的混凝土机械施工设备。

郑州亚设砼泵租赁有限公司坐落于美丽的绿城郑州，公司成立于2013年03月07日，注册资金为50万元人民币，是河南一家专业从事租赁业的公司，主营混凝土泵送机械设备租赁。

全力面向郑州及全国地区租赁，多年来本着诚信，务实，专业，安全，以人为本，以信为本，培养了一批技术过硬的专业人才，积累了丰富的工作经验，得到了社会的认可，顾客的满意。

培养了各种技术员工一百多人，是郑州规模较大的混凝土工程机械设备租赁公司，能为建筑工程行业，公路，水利，电力，市政建设市场提供一流的服务。

公司现有各种型号混凝土泵车，25米泵车，37米泵车，46米泵车，48米泵车，52米泵车，56米泵车，62米泵车，另有打地坪地、细石泵，车载泵，地泵、地泵管、管卡、高低压管卡、泵管、高压软管、低压软管、压机专用软管等砼泵配件，我公司保证所有混凝土输送泵车都是良好的公司树立了良好口碑，亚设砼泵租赁先后与中铁大桥局集团，中水电集团，中铁各局，中建集团等建立的良好的合作关系。

二十四小时为客户提供服务，定期或不定期或短时租用均可。

拥有先进的设备，品种齐全。

专业的技术人员到现场安装，调试，维护，作业。

专业高效，服务优质，价格稳定，注重信用。

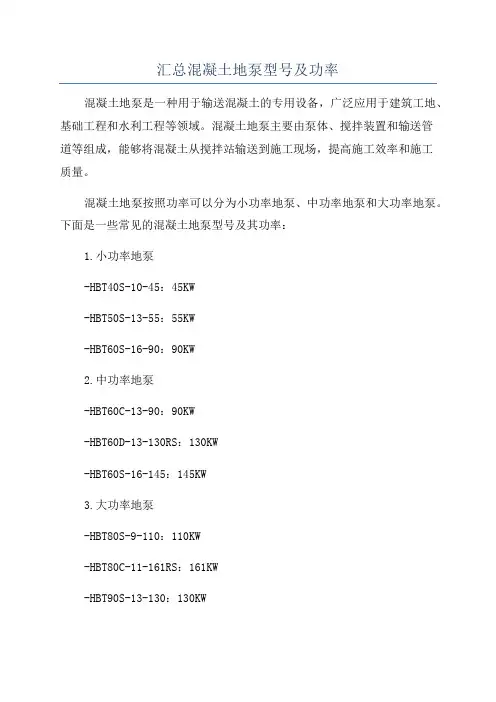

汇总混凝土地泵型号及功率
混凝土地泵是一种用于输送混凝土的专用设备，广泛应用于建筑工地、基础工程和水利工程等领域。

混凝土地泵主要由泵体、搅拌装置和输送管
道等组成，能够将混凝土从搅拌站输送到施工现场，提高施工效率和施工
质量。

混凝土地泵按照功率可以分为小功率地泵、中功率地泵和大功率地泵。

下面是一些常见的混凝土地泵型号及其功率：
1.小功率地泵
-HBT40S-10-45：45KW
-HBT50S-13-55：55KW
-HBT60S-16-90：90KW
2.中功率地泵
-HBT60C-13-90：90KW
-HBT60D-13-130RS：130KW
-HBT60S-16-145：145KW
3.大功率地泵
-HBT80S-9-110：110KW
-HBT80C-11-161RS：161KW
-HBT90S-13-130：130KW
以上仅列举了一些常见的混凝土地泵型号及其功率，实际上还有更多
不同型号和功率的地泵可供选择。

选择适合的混凝土地泵需要根据具体工
程的要求来确定，包括输送距离、输送高度、输送速度、施工场地情况等
因素。

在选择地泵时，除了功率外，还需要考虑其他因素，如泵车的尺寸、
搅拌装置的效果、泵送管道的长度和直径等。

此外，还需要考虑设备的稳
定性、可靠性、维修方便性等因素。

总之，混凝土地泵是一种重要的施工设备，不同型号和功率的地泵适
用于不同规模和要求的施工工程。

合理选择适合的地泵能够提高施工效率，确保施工质量。

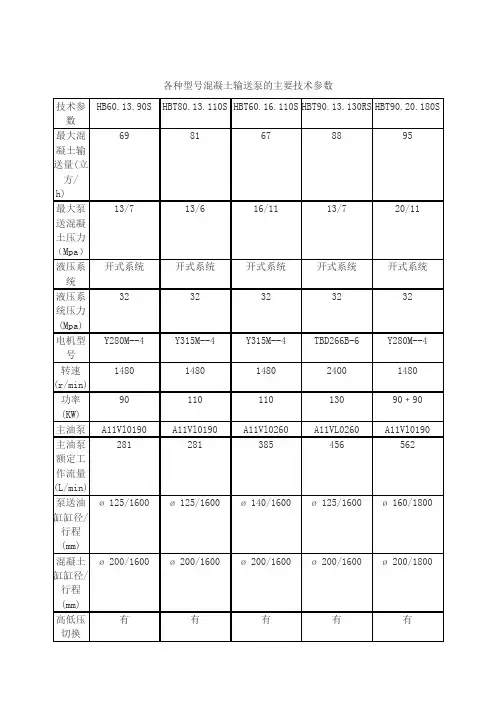

各种型号混凝土输送泵的主要技术参数
振捣器类别或结构类型
浇筑层的允许最大铺料厚度1
插入式
电动硬轴振捣器
振捣器工作长度的0.8倍软轴振捣器
振捣器工作长度的1.25倍2
表面式
在无筋或单层钢筋结构中
250mm
在双层钢筋结构中
120mm
混凝土入仓时，应尽量使混凝土按先低后高进行，并注意分料，不要过分集中.要求:
(1)仓内有低塘或料面，应按先低后高进行卸料，以免泌水集中带走灰浆.
(2)由迎水面至背水面把泌水赶至背水面部分，然后处理集中的泌水.
(3)根据混凝土强度等级分区，先高强度后低强度进行下料，以防止减少高强度区的断面.
(4)要适应结构物待点.如浇筑块内有廊道，钢管或埋件的仓位，卸料必须两侧平起，廊道，钢管两侧的混凝土高差不得超过铺料的层厚(一般30～50cm).
常用的铺料方法有以下三种:
平层浇筑法
平层浇筑法是混凝土按水平层连续地逐层铺填，第一层浇完后再浇第二层，依次类推直至达到设计高度，如图5-17(a).
平层浇筑法，因浇筑层之间的接触面积大(等于整个仓面面积)，应注意防止出现冷缝(即铺填上层混凝土时，下层混凝土已经初凝).为了避免产生冷缝，仓面面积A和浇筑层厚度h必须满足
Ah≤KQ(t2-t1)
式中A一浇筑仓面最大水平面积，m2;
h一浇筑厚度，取决于振捣器的工作深度，一般为0.3～0.5m;
K一时间延误系数，可取0.8～0.85;
Q一混凝土浇筑的实际生产能力，m3/h;
t2一混凝土初凝时间，h;
t1一混凝土运输，浇筑所占时间，h.
平层铺料法实际应用较多，有以下特点:
(1)铺料的接头明显，混凝土便于振捣，不易漏振;。

闸板阀混凝土输送泵系列（电动机）
注：90CH2122D拖泵采用双泵双柴油机，2002年6月又在香港国际金融中心，创造了国内砼泵单机垂直向上泵送C60混凝土406米的最高记录！
泵送混凝土配合比
HBT80C-2118D a主要技术参数
注：HBT80C-2118D a是在80C2118D基础上进行改进的产品，增加了活塞自动退回水箱功能、高低压自动切换功能和液压支腿自动升降功能。

HBT80C-1818D主要技术参数
注：HBT80C-1818D具有活塞自动退回水箱功能、高低压自动切换功能和液压支腿自动升降功能。

换活塞只需30分钟。

HBT120C-2120D主要技术参数
60A1406闸板阀混凝土输送泵及客户特制泵主要技术参数:。

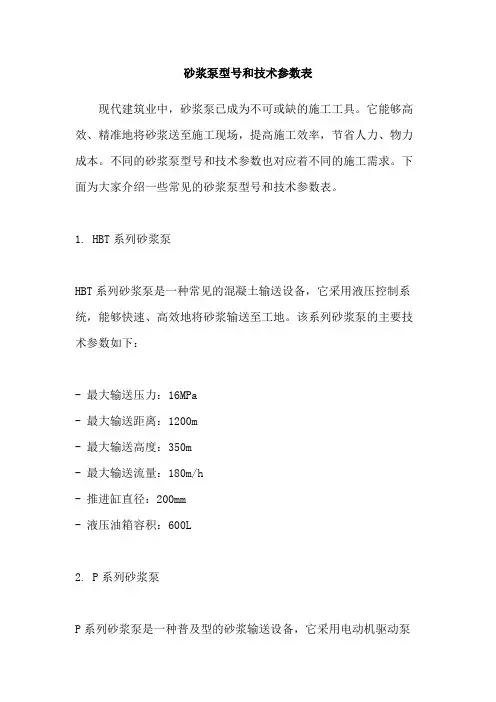

砂浆泵型号和技术参数表现代建筑业中，砂浆泵已成为不可或缺的施工工具。

它能够高效、精准地将砂浆送至施工现场，提高施工效率，节省人力、物力成本。

不同的砂浆泵型号和技术参数也对应着不同的施工需求。

下面为大家介绍一些常见的砂浆泵型号和技术参数表。

1. HBT系列砂浆泵HBT系列砂浆泵是一种常见的混凝土输送设备，它采用液压控制系统，能够快速、高效地将砂浆输送至工地。

该系列砂浆泵的主要技术参数如下：- 最大输送压力：16MPa- 最大输送距离：1200m- 最大输送高度：350m- 最大输送流量：180m/h- 推进缸直径：200mm- 液压油箱容积：600L2. P系列砂浆泵P系列砂浆泵是一种普及型的砂浆输送设备，它采用电动机驱动泵体进行砂浆输送，适用于小型建筑工地。

该系列砂浆泵的主要技术参数如下：- 最大输送压力：6MPa- 最大输送距离：200m- 最大输送高度：60m- 最大输送流量：20m/h- 推进缸直径：100mm- 电机功率：5.5kW3. S系列砂浆泵S系列砂浆泵是一种高压、高效的砂浆输送设备，它适用于大型建筑工地和难以施工的场地。

该系列砂浆泵的主要技术参数如下：- 最大输送压力：20MPa- 最大输送距离：1500m- 最大输送高度：500m- 最大输送流量：120m/h- 推进缸直径：200mm- 电机功率：110kW以上就是一些常见的砂浆泵型号和技术参数表，希望对大家有所帮助。

在选择砂浆泵时，需要根据不同的施工需求和实际情况进行选择，才能达到最好的施工效果。

闸板阀混凝土输送泵系列（柴油机）
闸板阀混凝土输送泵系列（电动机）
注：90CH2122D拖泵采用双泵双柴油机，2002年6月又在香港国际金融中心，创造了国内砼泵单机垂直向上泵送C60混凝土406 米的最高记录！
泵送混凝土配合比
HBT80C-2118D a 主要技术参数
注：HBT80C-2118D a 是在80C2118D 基础上进行改进的产品，增加了活塞自动退回水箱功能、高低压自动切换功能和液压支腿自动升降功能。

HBT80C-1818D 主要技术参数
注：HBT80C-1818D 具有活塞自动退回水箱功能、高低压自动切换功能和液压支腿自动升降功能。

换活塞只需30 分钟。

HBT120C-2120D 主要技术参数
60A1406 闸板阀混凝土输送泵及客户特制泵主要技术参数。

混凝土输送泵的技术参数通常，一台混凝土输送泵有以下几个主要技术参数：输送排量、出口压力、电机功率和分配阀形式。

按照国家新标准，这几个主要参数从混凝土输送泵的型号上都可获知。

下面以“HBTS60-13-90”型混凝土输送泵为例说明其代表意义。

HB——混凝土输送泵的汉语拼音缩写T——拖式混凝土输送泵S——分配阀为S形摆管阀（D表示蝶形阀，Z表示闸阀）60——最大理论输送量，m3/h13——混凝土输送泵出口处的最大压力，MPa90——电机功率，kW按照所标注的出口压力等级，分为低压泵（≤5MPa）、中压泵（6-10MPs）和高压泵（>10MPa）；按每小时的最大输送量，有20-100m3不等，且大多数混凝土输送泵都可以实现两档变排量或无级变量。

用户应根据工程的实际需要，根据输送距离的高度，选择出口压力；根据搅拌供料的能力，选择输出方量的范围；根据泵送混凝土的骨料情况，选择分配阀的形式。

蝶形阀对骨料的适应性最好，但是换向摆动的截面积较大，适合于低、中压等级的混凝土输送泵，适用于基础建设；S形摆管阀在泵送过程中压力损失少，混凝土流道顺畅，但受管径的限制，对骨料要求较高，适合于中、高压泵，适用于高层建筑和混凝土质量较高的远距离、高扬程输送；闸阀的性能介于蝶阀和S阀之间，在中压泵上应用较多。

一台混凝土输送泵的电机功率是决定出口压力和输送方量的前提条件，在电机功率一定的情况下，压力的升高必将使输送量降低；相反，降低出口压力，将会使输送量增加。

为了保证混凝土输送泵既要有较大输送量，又能有一定的出口压力和与之相匹配的经济功率，在混凝土输送泵的设计中，大都采用了恒功率柱塞泵；即恒功率值选定后，当出口压力升高时，油泵输出排量会自动降低，达到与功率设计相对应的值；如果既要达到出口压力高，又想得到输送量大的目的。

惟一的途径就是增加电机功率。

因此，在国家新标准中，引用了混凝土输送泵的能力指数概念（以MPa·m3/h为度量单位）；即混凝土输送泵的实际出口压力与每小时实际输送量之乖积，该值越大，其能力指数也越大，电机的功率也将越大，由此实现大排量、高扬程的目的。

混凝土泵车技术参数一、泵车分类1.车载泵：车载泵是将泵和车底底盘相结合的一种泵车，具有移动性强、灵活性好的特点，适用于各种工地施工。

车载泵一般配备四轮驱动，能够适应复杂的地形和狭小的工地条件。

2.拖拉机泵：拖拉机泵是将泵和拖拉机相结合的一种泵车，常用于农田、山区及交通不便地区的施工。

拖拉机泵具有移动方便、成本低廉等特点，适用于小型施工工地。

3.悬臂泵：悬臂泵是一种具有悬挂式折臂的泵车，折臂一般为三节或四节，通过液压系统实现伸缩和摆动。

悬臂泵适用于高层建筑、桥梁等需要大跨度、高砌筑高程的施工工地。

4.推进式泵：推进式泵是将泵和推进车相结合的一种泵车，通过推进车辅助泵车前进，适用于长距离输送混凝土的施工工地。

5.双桥泵：双桥泵是将泵和双桥底盘相结合的一种泵车，通过双桥底盘的驱动和转向实现工地的移动和定位。

双桥泵一般配备较大排量的发动机，能够适应大规模工地的施工需求。

6.自行式泵：自行式泵是一种具有自主驱动功能的泵车，无需外界的拖车或推车，能够实现自行布料和自动行走，适用于大规模施工工地。

二、泵车性能及参数1.泵送排量：泵送排量是指单位时间内泵送的混凝土体积，通常以立方米/小时（m³/h）表示。

泵送排量决定了泵车的工作效率，一般泵送排量越大，工作效率越高。

2.泵送压力：泵送压力是指泵送混凝土时所需要的压力，通常以兆帕（MPa）表示。

泵送压力的大小受到混凝土的粘度、配合比及输送距离等因素的影响。

3.分配阀形式：分配阀是泵车上的重要部件，用于控制混凝土的输送方向。

常见的分配阀形式有在管式分配阀、旋转分配阀和门式分配阀等。

4.最大水平泵送距离：最大水平泵送距离是指泵车能够实现最远水平方向的混凝土输送距离，一般以米（m）表示。

最大水平泵送距离的大小受到泵送排量、泵送压力和泵送管路布设等因素的制约。

5.最大垂直泵送距离：最大垂直泵送距离是指泵车能够实现最高垂直方向的混凝土输送距离，一般以米（m）表示。

混凝土泵车技术参数-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KIIHBT-S阀系列拖泵主要技术参数][HBT-Z闸阀系列拖泵主要技术参数][HBT-D蝶阀系列拖泵主要技术参数]混凝土的流变特征与混凝土输送泵的主要技术参数中国混凝土网 [2006-9-19] 网络硬盘我要建站博客常用搜索摘要：介绍了流变学原理及泵送混凝土的流变方程，分析了泵送混凝土的流动特征，提出了如何选择混凝土输送泵的主要技术参数。

关键词：混凝土；流变特征；混凝土输送泵；技术参数在桥梁、水利电力设施、高层建筑等大型混凝土工程施工中，混凝土的运输和浇注是一项关键性的工作。

混凝土泵能一次连续完成水平运输和垂直运输，对于狭窄和有障碍物的施工现场，通过合理地布管，亦能将混凝土送达施工地点。

本文旨在通过研究混凝土在输送管道中的流变特性，探讨混凝土输送泵主要技术性能参数的确定原则，设法使混凝土泵有效地发挥作用，以满足大型混凝土工程施工所需的效率高、能耗省、费用低的要求。

1 流变学原理及泵送混凝土流变方程根据流变学原理，任何一种实际材料都可由三种具有理想流变特性的材料〔具有完全弹性的理想材料即胡克（Hooke）固体模型、超过屈服点后只有塑性变形的理想材料即圣维南（St . venant）固体模型、具有粘性的理想材料即牛顿（Newton）液体模型〕组成，流变方程为：式中：τ为剪应力；η为粘性系数； r 为被研究流变体所处的半径；τ0为屈服剪切应力；T 为松弛周期； t 为时间。

对于新拌水泥混凝土，其粘度、屈服剪应力都不等于0 ，而松弛周期T 为无穷大。

这种新拌混凝土的流变模型可认为是一般宾哈姆体，其流变方程可表示为：τ=ηd V / d r +τ0由上式可以看出，屈服剪应力与粘度系数是决定拌和物流变特性的主要参数。

拌和物的屈服剪应力是由组成材料之间的附着力和摩擦力引起的。

它是阻止塑性变形的最大应力。

混凝土泵车常用型号
1. HBTS系列：被广泛应用于房屋建设、公路、桥梁、隧道、港口、水利工程等领域。

2. HBTZ系列：主要用于城市建设、农村建设、水利、煤矿、火电站、铁路等工程。

3. HBC系列：广泛用于路桥建设、地基处理、工厂房和厂房硬化、排水管道工程等。

4. HBT系列：适用于建筑、桥梁、水利水电、隧道、矿山等工程。

5. HGY系列：主要用于市政工程、房屋建设、铁路、隧道、码头船坞、灌溉工程、港口等。

6. HS系列：广泛用于混凝土施工，尤其适用于高层建筑、建筑群、机场、港口等大型工程。

7. HDT系列：主要用于城市建设、水利、电力、港口、隧道、排水管道等工程。

中联重科Bids for the concrete pump 混凝土泵投标书HBT80.13.110SU（适用于出厂编号：000111600B0000000的拖泵）(Appropriate to the pump of factory number is 000111600B0000000)HBT80.13.110SU1. Technical parameter 技术参数表Items项目内容Units单位Parameters 参数 80.13.110SUW h o l e p e r f o r m a n c e o f p u m p整机性能Max. theo. concrete output(L./H.) 最大理论混凝土输送量m3/h 89/55 Max.concrete pumping pressure (H. /L.)混凝土输送压力MPa 13/7Distributing valve style 分配阀形式 / S pipe valve S 管阀Concrete cylinder diameter ×stroke 混凝土缸规格×行程mm Φ200×1800 Hopper capacity ×feeding height 料斗容积×上料高度 L ×mm 600×1400 Outlet diameter 出料口直径mm Φ180 P o w e r s y s t e m 动力系统Electric motor model 电机型号 / Y2-315S-4 Rated power 额定功率 kW 110 Rated voltage 额定电压 V 380 Rated speed 额定转速 r/min 1480 H y d r a u l i c s y s t e m 液压系统Circuit type 液压油路形式/ Open circuit 开式回路Pumping system pressure 泵送系统油压MPa 34 Distributing system pressure 分配系统油压MPa 23 Mixing system pressure 搅拌系统油压 MPa 14 Max mixing speed 最高搅拌转速r/min 32 Capacity of oil tank 液压油箱容积 L 600 O t h e r p a r a m e t e r s其它参数Max. aggregate diameter/Inside diameter of delivering pipe 允许最大骨料粒径/输送管内径 mm50/Φ150 40/Φ125 Inside diameter of delivering pipe 混凝土输送管内径mm Φ125/Φ150 Dimensions ：length ×width ×height 外形尺寸：长×宽×高 mm 6800×2200×2260Total weight 总质量kg6750HBT80.13.110SU2. Part names部件名称(仅供参考，以实物为准)2 1345 146789 10 11 12 13 16 151、Distributing device分配机构2、Agitator搅拌机构3、Hopper料斗4、Machine frame机架5、Oil tank液压油箱6、Machine cover机罩7、Hydraulic system液压系统8、Cooling system冷却系统9、Traveling wheel拖运桥10、Lubricating system润滑系统11、Power system动力系统12、Tools box工具箱13、Electric motor电动机14、Electric cabinet电控箱15、Support wheel支地轮16、Delivery unit泵送机构图2-1 主要部件2010年第1版(The first edition in 2010) 23. Main technical feature 主要技术特点3.1 Hydraulic system 液压系统3.1.1 Double open hydraulic circuit with two pumps, pumping hydraulic circuit and distributing hydraulic circuit work separately, makes it more appropriately. The reliability of whole system is also much higher as well as the components’ life is prolonged greatly, which is convenient for seeking and settling the problem.本产品采用双泵、双回路开式液压系统，主泵送油路和S阀摆动油路相互独立，泵送、分配系统配合更加协调、合理，泵送效率更高。

混凝土泵车技术参数-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KIIHBT-S阀系列拖泵主要技术参数][HBT-Z闸阀系列拖泵主要技术参数][HBT-D蝶阀系列拖泵主要技术参数]混凝土的流变特征与混凝土输送泵的主要技术参数中国混凝土网 [2006-9-19] 网络硬盘我要建站博客常用搜索摘要：介绍了流变学原理及泵送混凝土的流变方程，分析了泵送混凝土的流动特征，提出了如何选择混凝土输送泵的主要技术参数。

关键词：混凝土；流变特征；混凝土输送泵；技术参数在桥梁、水利电力设施、高层建筑等大型混凝土工程施工中，混凝土的运输和浇注是一项关键性的工作。

混凝土泵能一次连续完成水平运输和垂直运输，对于狭窄和有障碍物的施工现场，通过合理地布管，亦能将混凝土送达施工地点。

本文旨在通过研究混凝土在输送管道中的流变特性，探讨混凝土输送泵主要技术性能参数的确定原则，设法使混凝土泵有效地发挥作用，以满足大型混凝土工程施工所需的效率高、能耗省、费用低的要求。

1 流变学原理及泵送混凝土流变方程根据流变学原理，任何一种实际材料都可由三种具有理想流变特性的材料〔具有完全弹性的理想材料即胡克（Hooke）固体模型、超过屈服点后只有塑性变形的理想材料即圣维南（St . venant）固体模型、具有粘性的理想材料即牛顿（Newton）液体模型〕组成，流变方程为：式中：τ为剪应力；η为粘性系数； r 为被研究流变体所处的半径；τ0为屈服剪切应力；T 为松弛周期； t 为时间。

对于新拌水泥混凝土，其粘度、屈服剪应力都不等于0 ，而松弛周期T 为无穷大。

这种新拌混凝土的流变模型可认为是一般宾哈姆体，其流变方程可表示为：τ=ηd V / d r +τ0由上式可以看出，屈服剪应力与粘度系数是决定拌和物流变特性的主要参数。

拌和物的屈服剪应力是由组成材料之间的附着力和摩擦力引起的。

它是阻止塑性变形的最大应力。

中国管件信息网> 行业新闻> 管件知识通常，一台混凝土输送泵有以下几个主要技术参数：输送排量、出口压力、电机功率和分配阀形式。

按照国家新标准，这几个主要参数从混凝土输送泵的型号上都可获知。

下面以“HBTS60-13-90”型混凝土输送泵为例说明其代表意义。

HB――混凝土输送泵的汉语拼音缩写T――拖式混凝土输送泵S――分配阀为S形摆管阀（D表示蝶形阀，Z表示闸阀）60――最大理论输送量，m3/h13――混凝土输送泵出口处的最大压力，MPa90――电机功率，kW按照所标注的出口压力等级，分为低压泵（≤5MPa）、中压泵（6-10MPs）和高压泵（<10MPa）；按每小时的最大输送量，有20-100m3不等，且大多数混凝土输送泵都可以实现两档变排量或无级变量。

用户应根据工程的实际需要，根据输送距离的高度，选择出口压力；根据搅拌供料的能力，选择输出方量的范围；根据泵送混凝土的骨料情况，选择分配阀的形式。

蝶形阀对骨料的适应性最好，但是换向摆动的截面积较大，适合于低、中压等级的混凝土输送泵，适用于基础建设；S形摆管阀在泵送过程中压力损失少，混凝土流道顺畅，但受管径的限制，对骨料要求较高，适合于中、高压泵，适用于高层建筑和混凝土质量较高的远距离、高扬程输送；闸阀的性能介于蝶阀和S阀之间，在中压泵上应用较多。

一台混凝土输送泵的电机功率是决定出口压力和输送方量的前提条件，在电机功率一定的情况下，压力的升高必将使输送量降低；相反，降低出口压力，将会使输送量增加。

为了保证混凝土输送泵既要有较大输送量，又能有一定的出口压力和与之相匹配的经济功率，在混凝土输送泵的设计中，大都采用了恒功率柱塞泵；即恒功率值选定后，当出口压力升高时，油泵输出排量会自动降低，达到与功率设计相对应的值；如果既要达到出口压力高，又想得到输送量大的目的。

惟一的途径就是增加电机功率。

因此，在国家新标准中，引用了混凝土输送泵的能力指数概念（以MPam3/h为度量单位）；即混凝土输送泵的实际出口压力与每小时实际输送量之乖积，该值越大，其能力指数也越大，电机的功率也将越大，由此实现大排量、高扬程的目的。

H B T80型系列拖式混凝土泵性能及技术参数-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KIIHBT80型系列拖式混凝土泵拖式混凝土泵主要特点有：* 泵送液压系统采用闭式回路，主泵与泵送油缸直接连接，取消了换向阀，系统发热少，能量损失小。

能充分利用动力功率，降低泵送混凝土成本。

* 主油泵采用萨澳或力士乐闭式回路混凝土专用轴向柱塞泵。

与开式回路主泵相比：额定压力、转速高。

额定压力是开式主泵的1.2倍，额定转速是开式主泵的1.5倍。

主泵使用寿命长，降低了维修费用。

* 采用德国PUTZMEISTER公司专利闭式回路SN控制系统。

在分配阀换向后瞬间，泵送油缸推动混凝土产生压力峰值，SN阀可通过对主泵流量自动调节控制，阻止压力峰值产生，延长了主机和砼输送管路使用寿命。

* 独立的S摆管换向系统，能确保混凝土在任意大小流量下S摆管换向快速有力。

换向泵采用力士乐恒压轴向柱塞泵，与齿轮泵相比，具有压力高使用寿命长等优点。

* 分配阀采用S型阀，眼镜板与浮动环间隙自动补偿，完全消除漏浆现象，减少堵管的可能性。

当输送结束后，可以向料斗内加水，直接将输送管中的混凝土泵出，既节约了混凝土又使清洗变得简单易行。

* 完善的保护系统，系统保护有：@ 系统装有功率限制阀，当产生过载现象时，泵送量降低，避免发动机熄火。

@ 系统装有压力切断阀。

当堵管时系统压力升至最大值，而主泵排量自动回零，没有溢流发热损失，发动机处于低载荷状态，输送压力产生脉动冲击现象，容易解决堵管。

如没有压力切断阀，发动机处于最大载荷状态，甚至熄火。

从而降低发动机使用寿命。

@ 发动机低速保护。

发动机转速低于800转/分时，无泵送。

避免发动机在低转速下带载工作。

@ 液压油自动冷却系统。

当油温超过55°时，冷却风扇自动工作，使油温下降。

当系统最高温度超过90°时泵送停止，以保护系统各元件。

冷却风扇为德国博世公司产品，质量可靠。
