HB46K(奔驰)混凝土泵车技术规格书

混凝土泵车设备规格一、背景介绍混凝土泵车是一种用于输送混凝土的机械设备，广泛应用于建筑工程、桥梁工程、水利工程等领域。

它不仅可以提高施工效率，降低劳动强度，还可以保证混凝土的质量与均匀性。

为了确保混凝土泵车的安全性和性能，需要制定一套全面的设备规格。

二、设备规格1. 整机参数（1）总体尺寸：长度≥10米，宽度≥2.5米，高度≤4.2米。

（2）整机重量：≤32吨。

（3）行驶速度：≤80km/h。

（4）最大爬坡能力：≥30%。

（5）泵送压力：≤8MPa。

（6）泵送流量：≥100m³/h。

（7）最大泵送距离：≥150m。

（8）泵送高度：≥100m。

2. 发动机参数（1）发动机型号：采用欧洲三阶段排放标准的柴油发动机。

（2）额定功率：≥200kW。

（3）排气量：≥6.5L。

（4）燃油消耗率：≤200g/kWh。

（5）噪音限制：≤90dB。

3. 液压系统参数（1）液压系统型号：采用国内外知名品牌。

（2）最大液压压力：≥32MPa。

（3）液压油箱容积：≥350L。

4. 管路系统参数（1）输送管道内径：≥125mm。

（2）输送管道厚度：≥6mm。

（3）输送管道长度：≥2000mm。

（4）弯头数量：≤10个。

5. 控制系统参数（1）控制系统型号：采用国际知名品牌。

（2）控制方式：人工/遥控。

（3）控制距离：≥100m。

6. 其他要求（1）混凝土泵车应配备安全防护装置，包括紧急停车装置、泵送管道限位装置、液压系统防爆装置等。

（2）混凝土泵车应符合国家相关法律法规的要求，如《道路交通安全法》、《机械工业标准》等。

（3）混凝土泵车应配备完整的维修保养手册和配件清单。

（4）混凝土泵车的外观应美观大方，颜色可以根据客户要求进行定制。

三、总结混凝土泵车作为一种重要的建筑机械设备，其规格的制定对于保证施工效率和质量至关重要。

本文针对混凝土泵车的整机参数、发动机参数、液压系统参数、管路系统参数、控制系统参数以及其他要求进行了详细的规范，以期为相关企业和使用者提供参考。

混凝土泵车使用说明书使用说明书-混凝土泵车1、泵车介绍1.1 基本参数1.2 型号和规格1.3 主要组成部分1.4 工作原理2、安全操作指南2.1 泵车安全注意事项2.1.1 操作人员要求2.1.2 周围环境要求2.1.3 泵车操作注意事项2.2 泵车事故处理2.2.1 紧急情况处理流程2.2.2 故障排除方法3、泵车使用前准备3.1 泵车检查事项3.1.1 外观和机械部分检查 3.1.2 润滑油和液压油检查 3.1.3 控制系统检查3.1.4 安全装备检查3.2 施工现场准备工作3.2.1 泵车放置位置选择3.2.2 泵送管道布置4、泵车操作步骤4.1 泵车的开机和热车4.2 泵车的工作流程4.2.1 泵送混凝土前准备 4.2.2 泵送混凝土操作4.2.3 泵送混凝土后处理5、泵车的维护与保养5.1 日常维护5.1.1 泵车清洁和防锈处理5.1.2 泵车液压系统维护5.1.3 泵车电气系统维护5.2 定期保养5.2.1 泵车液压系统保养5.2.2 泵车电气系统保养5.2.3 泵车其他部分保养6、故障排除方法6.1 泵车无法启动6.2 泵车无法正常工作6.3 泵车泵送过程中出现故障7、附件- 附件1、泵车外观图- 附件2、泵车液压系统图- 附件3、泵车电气系统图附：法律名词及注释1、泵车：混凝土输送设备，用于将混凝土从搅拌站输送至施工现场。

2、液压系统：使用液体传递能量的动力系统，用于驱动泵车的运动和操作。

3、控制系统：负责控制泵车的各个功能和动作的系统，由电气和液压组成。

4、泵送管道：泵送混凝土时使用的管道系统，包括输送管、弯头、减速器等。

5、故障排除：对发生的故障进行检修和修复的过程，以恢复正常工作状态。

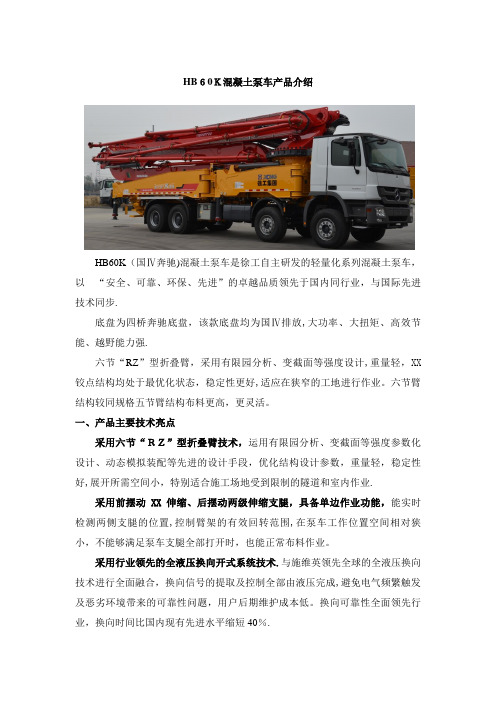

HB６0Ｋ混凝土泵车产品介绍HB60K（国Ⅳ奔驰)混凝土泵车是徐工自主研发的轻量化系列混凝土泵车，以“安全、可靠、环保、先进”的卓越品质领先于国内同行业，与国际先进技术同步.底盘为四桥奔驰底盘，该款底盘均为国Ⅳ排放,大功率、大扭矩、高效节能、越野能力强.六节“RZ”型折叠臂，采用有限园分析、变截面等强度设计,重量轻，XX 铰点结构均处于最优化状态，稳定性更好,适应在狭窄的工地进行作业。

六节臂结构较同规格五节臂结构布料更高，更灵活。

一、产品主要技术亮点采用六节“ＲＺ”型折叠臂技术，运用有限园分析、变截面等强度参数化设计、动态模拟装配等先进的设计手段，优化结构设计参数，重量轻，稳定性好,展开所需空间小，特别适合施工场地受到限制的隧道和室内作业.采用前摆动XX伸缩、后摆动两级伸缩支腿，具备单边作业功能，能实时检测两侧支腿的位置,控制臂架的有效回转范围,在泵车工作位置空间相对狭小，不能够满足泵车支腿全部打开时，也能正常布料作业。

采用行业领先的全液压换向开式系统技术.与施维英领先全球的全液压换向技术进行全面融合，换向信号的提取及控制全部由液压完成,避免电气频繁触发及恶劣环境带来的可靠性问题，用户后期维护成本低。

换向可靠性全面领先行业，换向时间比国内现有先进水平缩短40％.实现换向顺序的优化，通过控制主缸和摆缸换向顺序，减少空气的吸入,提高混凝土吸入效率，同时提高泵送混凝土的连续性,泵送效率提高５％.通流量主阀体积比目前国内先进水平降低50%，重量降低５0％,液力损失降低0.5MＰa 以上。

全面升级。

徐工Ｋ系列混凝土泵车的集全新一代节能控制技术、远程监控及故障诊断技术、新型总线控制反馈型遥控系统、集成电路技术、单边作业技术，安全、可靠.在行业率先采用第3代节能技术。

目前行业多采用极限功率技术进行节能，而K系列在此基础上率先进行了万有特向曲线的优化匹配，节能效果比现有产品油耗平均降低１0％～3０％，比行业内现有水平油耗平均降低5%。

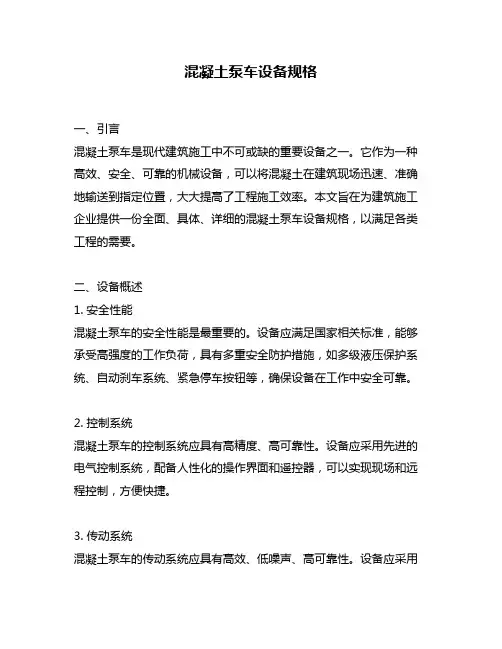

混凝土泵车设备规格一、引言混凝土泵车是现代建筑施工中不可或缺的重要设备之一。

它作为一种高效、安全、可靠的机械设备，可以将混凝土在建筑现场迅速、准确地输送到指定位置，大大提高了工程施工效率。

本文旨在为建筑施工企业提供一份全面、具体、详细的混凝土泵车设备规格，以满足各类工程的需要。

二、设备概述1. 安全性能混凝土泵车的安全性能是最重要的。

设备应满足国家相关标准，能够承受高强度的工作负荷，具有多重安全防护措施，如多级液压保护系统、自动刹车系统、紧急停车按钮等，确保设备在工作中安全可靠。

2. 控制系统混凝土泵车的控制系统应具有高精度、高可靠性。

设备应采用先进的电气控制系统，配备人性化的操作界面和遥控器，可以实现现场和远程控制，方便快捷。

3. 传动系统混凝土泵车的传动系统应具有高效、低噪声、高可靠性。

设备应采用优质的液压系统和高强度的传动机构，确保设备在工作中稳定、平稳。

4. 装载系统混凝土泵车的装载系统应具有高效、快速、稳定的特点。

设备应采用大容量的混凝土储罐和高效的输送泵，能够迅速、准确地将混凝土输送到指定位置。

5. 移动系统混凝土泵车的移动系统应具有高速、稳定、灵活的特点。

设备应采用高强度的底盘和悬挂系统，能够适应各种路况和工作环境，实现快速、安全的移动。

三、技术参数1. 泵送系统（1）泵送压力：160MPa（2）泵送流量：150m³/h（3）泵送距离：水平1000m，垂直300m2. 搅拌罐容积（1）搅拌罐容积：8-12m³3. 底盘（1）底盘型号：Benz、Volvo、Howo等（2）底盘发动机功率：250~400kW（3）轴距：4800mm4. 最大行驶速度：90km/h5. 最大爬坡度：30°6. 最小转弯半径：18m7. 输送管道直径：125mm8. 控制方式：手动、自动四、附加配置1. 操作室混凝土泵车应配备宽敞、明亮、通风良好的操作室，以便驾驶员进行操作和观察。

混凝土泵车的规格及应用介绍混凝土泵车的规格及应用介绍混凝土泵车是一种用于将混凝土泵送到施工现场的特殊设备。

它结合了混凝土搅拌车和泵车的功能，使混凝土的运输和泵送更加高效、快捷。

本文将对混凝土泵车的规格及应用进行介绍。

一、混凝土泵车的规格1.技术参数混凝土泵车的技术参数包括泵送压力、泵送距离、排量等。

泵送压力是指混凝土在泵送过程中所需的压力，一般以MPa为单位。

泵送距离是指混凝土在水平方向和垂直方向上的最大泵送距离，一般以米为单位。

排量是指混凝土在单位时间内通过混凝土管道的体积，一般以m³/h为单位。

2.车辆规格混凝土泵车的车辆规格通常由底盘规格和泵送装置规格两部分组成。

底盘规格包括车辆的轮距、轴数、功率等参数。

泵送装置规格包括泵送臂的长度、折叠形式、伸缩方式等参数。

3.尺寸与重量混凝土泵车的尺寸与重量是指车辆的长度、宽度、高度以及整车的重量。

这些参数决定了混凝土泵车在实际施工中的适用性和灵活性。

二、混凝土泵车的应用1.房屋建筑混凝土泵车在房屋建筑中广泛应用。

它可以将混凝土泵送到高层建筑物的各个部位，如地下室、楼板、梁柱等。

由于混凝土泵车的泵送距离远、泵送高度高，可以大大提高施工效率和质量。

2.桥梁和隧道桥梁和隧道的建设需要大量的混凝土。

混凝土泵车可以将混凝土泵送到桥墩、桥面、隧道壁等位置，避免了人工搬运和浪费，提高了施工的安全性和效率。

3.城市基础设施混凝土泵车在城市基础设施建设中发挥了重要作用。

它可以将混凝土泵送到道路、广场、人行道等位置，为城市的交通和人流提供了良好的基础设施。

4.工业建筑工业建筑通常需要大量的混凝土，混凝土泵车可以将混凝土泵送到工厂、仓库、车间等位置。

由于工业建筑往往具有复杂的形状和结构，混凝土泵车的灵活性可以很好地满足施工需求。

总结与回顾混凝土泵车是一种高效、快捷的混凝土泵送设备。

通过评估其技术参数、车辆规格、尺寸与重量等方面的规格，我们可以选择适合不同施工需求的混凝土泵车。

50吨混凝土泵车参数本文档将介绍一款50吨混凝土泵车的参数和技术规格。

该泵车是一种用于抽送混凝土的重型设备，常用于建筑工地和道路施工等领域。

技术参数以下是该50吨混凝土泵车的主要技术参数：- 总重量：50吨总重量：50吨- 泵送压力：最大1000 MPa泵送压力：最大1000 MPa- 泵送距离：最大1000m泵送距离：最大1000m- 电机功率：250 kW电机功率：250 kW- 最大泵送速度：180m³/h最大泵送速度：180m³/h- 最大出料口压力：8 MPa最大出料口压力：8 MPa- 最大混凝土粒径：40mm最大混凝土粒径：40mm- 调节角度范围：0°- 90°调节角度范围：0°- 90°- 悬臂长度：10m悬臂长度：10m- 液压油箱容量：600L液压油箱容量：600L- 车辆尺寸：长x宽x高 mm x 2500mm x 4000mm车辆尺寸：长x宽x高 12000mm x 2500mm x 4000mm特点和功能1. 高效泵送：该泵车具有较高的泵送压力和泵送距离，能够快速、高效地将混凝土输送至指定位置。

高效泵送：该泵车具有较高的泵送压力和泵送距离，能够快速、高效地将混凝土输送至指定位置。

2. 稳定性强：配备高功率电机和稳定的液压系统，使泵车在工作时保持稳定的泵送速度和出料口压力。

稳定性强：配备高功率电机和稳定的液压系统，使泵车在工作时保持稳定的泵送速度和出料口压力。

3. 多功能操作：可通过调节角度范围，实现泵送方向的灵活调整，适应不同场地和泵送需求。

多功能操作：可通过调节角度范围，实现泵送方向的灵活调整，适应不同场地和泵送需求。

4. 悬臂设计：具有10m的悬臂长度，增加了泵送的灵活性和范围。

悬臂设计：具有10m的悬臂长度，增加了泵送的灵活性和范围。

5. 高容量液压油箱：配备600L容量的液压油箱，确保泵车长时间工作时的液压系统稳定性。

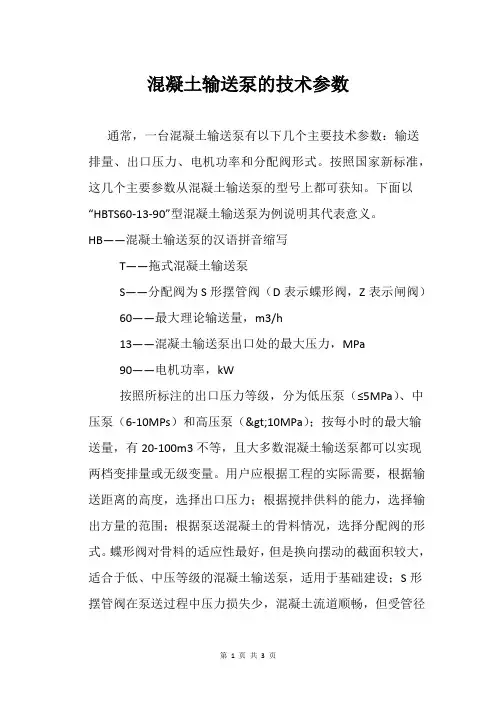

混凝土输送泵的技术参数通常，一台混凝土输送泵有以下几个主要技术参数：输送排量、出口压力、电机功率和分配阀形式。

按照国家新标准，这几个主要参数从混凝土输送泵的型号上都可获知。

下面以“HBTS60-13-90”型混凝土输送泵为例说明其代表意义。

HB——混凝土输送泵的汉语拼音缩写T——拖式混凝土输送泵S——分配阀为S形摆管阀（D表示蝶形阀，Z表示闸阀）60——最大理论输送量，m3/h13——混凝土输送泵出口处的最大压力，MPa90——电机功率，kW按照所标注的出口压力等级，分为低压泵（≤5MPa）、中压泵（6-10MPs）和高压泵（>10MPa）；按每小时的最大输送量，有20-100m3不等，且大多数混凝土输送泵都可以实现两档变排量或无级变量。

用户应根据工程的实际需要，根据输送距离的高度，选择出口压力；根据搅拌供料的能力，选择输出方量的范围；根据泵送混凝土的骨料情况，选择分配阀的形式。

蝶形阀对骨料的适应性最好，但是换向摆动的截面积较大，适合于低、中压等级的混凝土输送泵，适用于基础建设；S形摆管阀在泵送过程中压力损失少，混凝土流道顺畅，但受管径的限制，对骨料要求较高，适合于中、高压泵，适用于高层建筑和混凝土质量较高的远距离、高扬程输送；闸阀的性能介于蝶阀和S阀之间，在中压泵上应用较多。

一台混凝土输送泵的电机功率是决定出口压力和输送方量的前提条件，在电机功率一定的情况下，压力的升高必将使输送量降低；相反，降低出口压力，将会使输送量增加。

为了保证混凝土输送泵既要有较大输送量，又能有一定的出口压力和与之相匹配的经济功率，在混凝土输送泵的设计中，大都采用了恒功率柱塞泵；即恒功率值选定后，当出口压力升高时，油泵输出排量会自动降低，达到与功率设计相对应的值；如果既要达到出口压力高，又想得到输送量大的目的。

惟一的途径就是增加电机功率。

因此，在国家新标准中，引用了混凝土输送泵的能力指数概念（以MPa·m3/h为度量单位）；即混凝土输送泵的实际出口压力与每小时实际输送量之乖积，该值越大，其能力指数也越大，电机的功率也将越大，由此实现大排量、高扬程的目的。

HB23K混凝土泵车技术规格书HB23K混凝土泵车是我公司自主研究开发拥有自主知识产权的新型臂架式混凝土泵车，以“安全、可靠、环保、先进”的卓越品质领先于国内同行业，与国际先进技术同步。

底盘为东风2桥底盘，该款底盘为国四排放，高效节能、通过性好，性价比高。

一、产品主要技术亮点灵巧紧凑的车身结构，整车布局合理，桥荷分布均衡，结构紧凑，在长9.07米，宽2.25米，高3.37米范围内布局了所有功能模块。

2桥底盘，离去角12°，通过性强，适应山地起伏路面及农村恶劣的道路状况，特别适合狭小空间施工。

采用四节“ZR”型折叠臂技术，运用有限元分析、变截面等强度参数化设计、动态模拟装配等先进的设计手段，优化结构设计参数，重量轻，稳定性好，展开所需空间小，特别适合施工场地受到限制的隧道和室内作业。

前X后H形支腿，打开支腿所需空间小、操作方便，支腿跨距小，占地面积小。

控制系统全面升级。

徐工第四代K系列混凝土泵车的控制系统集全新一代节能控制技术、远程监控及故障诊断技术、工业集成电路技术，安全、可靠。

在行业率先采用第3代节能技术。

目前行业多采用极限功率技术进行节能，而K系列在此基础上率先进行了万有特向曲线的优化匹配，节能效果比现有产品油耗平均降低10%～30%，比行业内现有水平油耗平均降低5%。

实现发动机、液压泵及负载三者之间的最佳关系的匹配，使发动机的功率被充分吸收。

远程监控技术新突破。

远程监控系统利用计算机网络、无线电通信技术、空间定位技术、地理信息等技术手段对整机工作状态进行监控，实现远程故障诊断及预警。

为营销、售后服务提供有力的技术支持。

新型控制遥控系统。

具备多种通信方式，支持通信方式间的热切换。

完备的数据安全保护手段，有效避免各种意外情况下的数据丢失和错误。

先进的数据通信安全技术，保证数据传输的准确。

可调节的通信频率，可在有电磁干扰的工况下正常工作。

采用高效泵送技术。

采用Φ200通径输送缸，最大理论排量65m3/h，换向频率小，每分钟21～24次，同米数级别行业领先。

混凝土泵车技术参数一、引言混凝土泵车是一种用于混凝土输送的机械设备，广泛应用于建筑工程、水利工程、桥梁工程、隧道工程等领域。

本文将从技术参数的角度，对混凝土泵车进行详细的介绍。

二、基本参数1. 排量：混凝土泵车的排量是指单位时间内泵送混凝土的体积。

一般以立方米/小时作为单位。

混凝土泵车的排量大小对于输送混凝土的效率和速度有着很大的影响。

2. 泵送压力：泵送压力是指混凝土泵车在泵送混凝土时所需施加的压力。

一般以兆帕（MPa）作为单位。

泵送压力的大小对于输送混凝土的距离和高度有着很大的影响。

3. 最大泵送距离：最大泵送距离是指混凝土泵车能够输送混凝土的最远距离。

一般以米（m）作为单位。

最大泵送距离的大小对于输送混凝土的范围有着很大的影响。

4. 最大泵送高度：最大泵送高度是指混凝土泵车能够输送混凝土的最高高度。

一般以米（m）作为单位。

最大泵送高度的大小对于输送混凝土的高度有着很大的影响。

5. 最大泵送深度：最大泵送深度是指混凝土泵车能够输送混凝土的最大深度。

一般以米（m）作为单位。

最大泵送深度的大小对于输送混凝土的深度有着很大的影响。

6. 管道直径：管道直径是指混凝土泵车用于输送混凝土的管道的直径。

一般以毫米（mm）作为单位。

管道直径的大小对于输送混凝土的流量有着很大的影响。

7. 最大灌装压力：最大灌装压力是指混凝土泵车在灌装混凝土时所需施加的压力。

一般以兆帕（MPa）作为单位。

最大灌装压力的大小对于灌装混凝土的效率和速度有着很大的影响。

三、发动机参数1. 发动机型号：发动机型号是指混凝土泵车所搭载的发动机的型号。

一般以字母和数字的组合形式表示。

2. 发动机功率：发动机功率是指混凝土泵车所搭载的发动机的额定功率。

一般以千瓦（kW）作为单位。

发动机功率的大小对于混凝土泵车的动力和效率有着很大的影响。

3. 发动机排量：发动机排量是指混凝土泵车所搭载的发动机每转一圈所能够吸入的空气和燃油的总量。

一般以升（L）作为单位。

混凝土泵车技术参数一、泵车分类1.车载泵：车载泵是将泵和车底底盘相结合的一种泵车，具有移动性强、灵活性好的特点，适用于各种工地施工。

车载泵一般配备四轮驱动，能够适应复杂的地形和狭小的工地条件。

2.拖拉机泵：拖拉机泵是将泵和拖拉机相结合的一种泵车，常用于农田、山区及交通不便地区的施工。

拖拉机泵具有移动方便、成本低廉等特点，适用于小型施工工地。

3.悬臂泵：悬臂泵是一种具有悬挂式折臂的泵车，折臂一般为三节或四节，通过液压系统实现伸缩和摆动。

悬臂泵适用于高层建筑、桥梁等需要大跨度、高砌筑高程的施工工地。

4.推进式泵：推进式泵是将泵和推进车相结合的一种泵车，通过推进车辅助泵车前进，适用于长距离输送混凝土的施工工地。

5.双桥泵：双桥泵是将泵和双桥底盘相结合的一种泵车，通过双桥底盘的驱动和转向实现工地的移动和定位。

双桥泵一般配备较大排量的发动机，能够适应大规模工地的施工需求。

6.自行式泵：自行式泵是一种具有自主驱动功能的泵车，无需外界的拖车或推车，能够实现自行布料和自动行走，适用于大规模施工工地。

二、泵车性能及参数1.泵送排量：泵送排量是指单位时间内泵送的混凝土体积，通常以立方米/小时（m³/h）表示。

泵送排量决定了泵车的工作效率，一般泵送排量越大，工作效率越高。

2.泵送压力：泵送压力是指泵送混凝土时所需要的压力，通常以兆帕（MPa）表示。

泵送压力的大小受到混凝土的粘度、配合比及输送距离等因素的影响。

3.分配阀形式：分配阀是泵车上的重要部件，用于控制混凝土的输送方向。

常见的分配阀形式有在管式分配阀、旋转分配阀和门式分配阀等。

4.最大水平泵送距离：最大水平泵送距离是指泵车能够实现最远水平方向的混凝土输送距离，一般以米（m）表示。

最大水平泵送距离的大小受到泵送排量、泵送压力和泵送管路布设等因素的制约。

5.最大垂直泵送距离：最大垂直泵送距离是指泵车能够实现最高垂直方向的混凝土输送距离，一般以米（m）表示。

混凝土泵车技术参数-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KIIHBT-S阀系列拖泵主要技术参数][HBT-Z闸阀系列拖泵主要技术参数][HBT-D蝶阀系列拖泵主要技术参数]混凝土的流变特征与混凝土输送泵的主要技术参数中国混凝土网 [2006-9-19] 网络硬盘我要建站博客常用搜索摘要：介绍了流变学原理及泵送混凝土的流变方程，分析了泵送混凝土的流动特征，提出了如何选择混凝土输送泵的主要技术参数。

关键词：混凝土；流变特征；混凝土输送泵；技术参数在桥梁、水利电力设施、高层建筑等大型混凝土工程施工中，混凝土的运输和浇注是一项关键性的工作。

混凝土泵能一次连续完成水平运输和垂直运输，对于狭窄和有障碍物的施工现场，通过合理地布管，亦能将混凝土送达施工地点。

本文旨在通过研究混凝土在输送管道中的流变特性，探讨混凝土输送泵主要技术性能参数的确定原则，设法使混凝土泵有效地发挥作用，以满足大型混凝土工程施工所需的效率高、能耗省、费用低的要求。

1 流变学原理及泵送混凝土流变方程根据流变学原理，任何一种实际材料都可由三种具有理想流变特性的材料〔具有完全弹性的理想材料即胡克（Hooke）固体模型、超过屈服点后只有塑性变形的理想材料即圣维南（St . venant）固体模型、具有粘性的理想材料即牛顿（Newton）液体模型〕组成，流变方程为：式中：τ为剪应力；η为粘性系数； r 为被研究流变体所处的半径；τ0为屈服剪切应力；T 为松弛周期； t 为时间。

对于新拌水泥混凝土，其粘度、屈服剪应力都不等于0 ，而松弛周期T 为无穷大。

这种新拌混凝土的流变模型可认为是一般宾哈姆体，其流变方程可表示为：τ=ηd V / d r +τ0由上式可以看出，屈服剪应力与粘度系数是决定拌和物流变特性的主要参数。

拌和物的屈服剪应力是由组成材料之间的附着力和摩擦力引起的。

它是阻止塑性变形的最大应力。

混凝土泵车技术参数一、引言混凝土泵车是一种重要的建筑机械设备，广泛应用于建筑工地的混凝土输送和浇筑工作。

它通过泵送混凝土，可以实现高层建筑、大型桥梁、水利工程等工程的混凝土输送和浇筑，具有工作效率高、作业范围广、操作简便等优点。

本文将详细介绍混凝土泵车的技术参数，包括型号、主要技术参数、底盘参数、发动机参数、泵送参数、液压系统参数等方面，以期为大家深入了解该机械设备提供参考。

二、型号混凝土泵车的型号根据不同的泵送能力和作业需求而定，下面列举几种常见的型号：1. HBT60C-1413DⅡ2. HDT5291THB-37/43. HDT5401THB-45/54. HDT5350THB-42/4三、主要技术参数1. 型号：HBT60C-1413DⅡ2. 泵送系统最大输出量：60m³/h3. 泵送压力：13MPa4. 泵送距离：水平550m，垂直150m5. 最大骨料尺寸：40mm6. 主电机功率：110kW7. 油箱容积：400L8. 总质量：13000kg9. 外形尺寸：7500×2100×2350mm四、底盘参数1. 底盘型号：DFL1120B12. 驱动形式：4×23. 发动机型号：ISDe180 304. 发动机功率：132kW5. 排放标准：国Ⅲ6. 最高车速：80km/h7. 轮胎规格：9.00-20五、发动机参数1. 发动机型号：ISDe180 302. 发动机类型：水冷、四冲程、直列、涡轮增压、中冷3. 汽缸数目：64. 缸径×行程：107×124mm5. 排量：6.7L6. 最大输出功率：132kW/2500rpm7. 最大扭矩：700N.m/1500rpm8. 燃油消耗率：≤198g/kW.h六、泵送参数1. 液压系统型号：Rexroth2. 油泵型号：Rexroth3. 油泵最大输出量：190m³/h4. 油缸直径×行程：Φ200×1400mm5. 油泵数量：3个6. 油缸数量：2个7. 调节方式：比例调节七、液压系统参数1. 液压系统型号：Rexroth2. 油泵型号：Rexroth3. 油泵最大输出量：190m³/h4. 油缸直径×行程：Φ200×1400mm5. 油泵数量：3个6. 油缸数量：2个7. 调节方式：比例调节八、安全装置1. 防倾覆系统：通过感应器实现泵车倾斜角度监控，超出设定值时，自动停止泵送和旋转。

混凝土泵车规格一、概述混凝土泵车是一种常用的建筑机械，用于将混凝土输送到需要浇筑的位置。

本规格将详细介绍混凝土泵车的规格。

二、型号本规格所描述的混凝土泵车的型号为HBT60C-1413DIII。

三、主要技术参数1. 泵送系统（1）理论输送容量：60m³/h；（2）泵送压力：13MPa；（3）油缸直径×行程：Φ140×1000mm；（4）分配阀形式：S形管门分配阀；（5）油泵型号：A11VLO190；（6）油箱容积：400L；（7）总功率：141KW。

2. 液压系统（1）型号：Rexroth；（2）油泵型号：A11VLO190；（3）油泵排量：190ml/r；（4）压力：32MPa。

3. 电气系统（1）电动机功率：110KW；（2）额定电压：380V；（3）控制电压：24V。

4. 垂直输送距离（1）理论垂直输送距离：160m；（2）实际垂直输送距离：140m。

5. 水平输送距离（1）理论水平输送距离：800m；（2）实际水平输送距离：600m。

6. 最大粗粒度40mm。

四、车辆参数1. 总重量15000kg。

2. 外部尺寸（1）长：8200mm；（2）宽：2100mm；（3）高：2450mm。

3. 车轮轴距（1）前轴距：1750mm；（2）后轴距：1850mm。

4. 整车行驶速度（1）最高车速：90km/h；（2）最小车速：2km/h。

5. 刹车形式（1）行车刹车：气压刹车；（2）泵车刹车：液压刹车。

6. 发动机参数（1）型号：YC6A240-33；（2）功率：177KW；（3）排放标准：国Ⅲ。

7. 油箱容积（1）柴油油箱容积：200L；（2）液压油箱容积：400L。

五、附加设备1. 遥控器（1）型号：HBC；（2）工作频率：2.4GHz；（3）有效距离：100m。

2. 液压油温计（1）型号：WSS-401；（2）测量范围：-40℃～120℃。

3. 油泵控制器（1）型号：PLC；（2）控制方式：液压控制；（3）控制精度：±1%。

混凝土输送泵车系列使用说明书三一重工混凝土泵车使用说明书第一节操作人员及维修人员的资格一持有认可的资格证书，接受过专职培训并已被证明具备操作能力的人才能操作泵车二只有有资格的专业技术人员和售后服务人员才能维修泵车第二节1本设备是可以在公路上行驶的工程机械，是根据中国道路交通法和建筑机械管理法的有关规定设计制造的，并获得了有关部门颁发的性能及形式认可证书，用户不论任何理由都不得擅自对泵车外形及系统进行更改，包括更改安全压力、运行速度设定；改用大直径输送管或增加输送管壁厚；更改控制程序或线路；对臂架及支腿的更改等等。

否则由此应起的后果本公司概不负责。

2泵车只能用于混凝土的输送，除此以外的任何用途（比如起吊重物）都是危险和不允许的。

3处混凝土外，不得泵送密度大于2.4Kg/L的物质。

4搭载备用管等配件行驶时，载重和高宽，长，都不允许超过道路交通法规定的指标。

横穿地下通道、桥梁、隧道或高空管道、高空电缆时，一定要保证有足够的空间和距离。

5行驶速度不允许超过泵车技术数据表中最大速度，否则由倾翻的危险。

6上路行驶前必须确定臂架和支腿已经完全收拢并已固定，否则不得上路行驶。

7混凝土泵车的重心较高，转弯时需减速以防倾翻8不可随意加大砼输送管的直径。

末端软管的长度不可超过3米，作业时需注意防止软管折弯堵赛，末端软管也不能末入混凝土中，否则容易引起管线内压力增大发生事故。

9不允许拆除设备上的任何保护装置，在确认料斗筛网已关闭前不得进行作业10泵车运行时不可将手伸进料斗、搅拌装置、水箱内。

作业临时停止时一定要关闭发动机，按下急停按钮11泵车进入施工现场展开支腿前，应拉下手刹，并用轮挡固定车轮。

浇灌混凝土时，所有支腿应完全展开到位后才能操作臂架按泵车的操作与使用中规定的顺序进行展开。

车体须保持水平状态，前后、左右相对于水平面的倾斜小于3度。

且必须将臂架收拢放于臂架主支撑上后才能收支腿。

12移动臂架和展开支腿前，应检查周围是否有障碍物。

混凝土泵车技术参数-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KIIHBT-S阀系列拖泵主要技术参数][HBT-Z闸阀系列拖泵主要技术参数][HBT-D蝶阀系列拖泵主要技术参数]混凝土的流变特征与混凝土输送泵的主要技术参数中国混凝土网 [2006-9-19] 网络硬盘我要建站博客常用搜索摘要：介绍了流变学原理及泵送混凝土的流变方程，分析了泵送混凝土的流动特征，提出了如何选择混凝土输送泵的主要技术参数。

关键词：混凝土；流变特征；混凝土输送泵；技术参数在桥梁、水利电力设施、高层建筑等大型混凝土工程施工中，混凝土的运输和浇注是一项关键性的工作。

混凝土泵能一次连续完成水平运输和垂直运输，对于狭窄和有障碍物的施工现场，通过合理地布管，亦能将混凝土送达施工地点。

本文旨在通过研究混凝土在输送管道中的流变特性，探讨混凝土输送泵主要技术性能参数的确定原则，设法使混凝土泵有效地发挥作用，以满足大型混凝土工程施工所需的效率高、能耗省、费用低的要求。

1 流变学原理及泵送混凝土流变方程根据流变学原理，任何一种实际材料都可由三种具有理想流变特性的材料〔具有完全弹性的理想材料即胡克（Hooke）固体模型、超过屈服点后只有塑性变形的理想材料即圣维南（St . venant）固体模型、具有粘性的理想材料即牛顿（Newton）液体模型〕组成，流变方程为：式中：τ为剪应力；η为粘性系数； r 为被研究流变体所处的半径；τ0为屈服剪切应力；T 为松弛周期； t 为时间。

对于新拌水泥混凝土，其粘度、屈服剪应力都不等于0 ，而松弛周期T 为无穷大。

这种新拌混凝土的流变模型可认为是一般宾哈姆体，其流变方程可表示为：τ=ηd V / d r +τ0由上式可以看出，屈服剪应力与粘度系数是决定拌和物流变特性的主要参数。

拌和物的屈服剪应力是由组成材料之间的附着力和摩擦力引起的。

它是阻止塑性变形的最大应力。

中联重科混凝土泵车标书ZLJ5300THBKBids for the ZLJ5300THBK truck-mounted concrete pump2.工作范围图Working scope fig.3.性能特点Capability feature3.1该混凝土泵车底盘采用日本五十铃底盘，性价比高。

The truck-mounted concrete pump adopts ISUZU chassis. The ratio of performance to price is very higher.3.2布料范围大：臂架为5节RZ型臂架，展、收臂时间更短；最大布料半径35.8米，最大布料高度可达40.1米。

Wide placing range: the 41X-5RZ placing boom is manufactured by CIFA. The time of opening folding and placing boom is very short. Its’ horizontal radius is 35.8m，and the maximum vertical reach is 40.1m.3.3高适应性：前部X伸缩型支腿，后部摆动支腿,适合狭小空间作业。

High adaptability: the front X outrigger and the rear swinging outrigger makes the machine suit narrow working space.3.4高品质：臂架结构件保证5年不开裂。

High quality: we can insure that placing boom can be used for five years and won’t craze. 3.5低使用成本：配备具有自主知识产权的双层输送管，耐磨性高，使用寿命长。

Low use cost: equipped with double layer concrete pipes, which has independent property right, this makes pipe wearable, so the pipe’s life is very longer.3.6高效：液压系统输送方量大，配备高低压切换装置，适应各种工况。
