离散数学 通路、回路与图的连通性

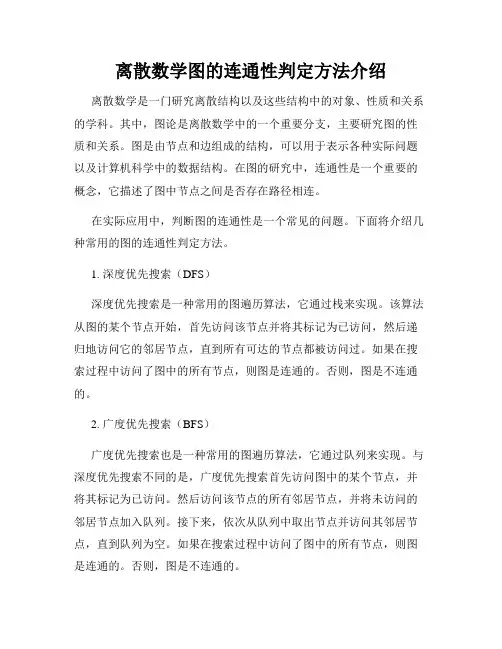

离散数学图的连通性判定方法介绍离散数学是一门研究离散结构以及这些结构中的对象、性质和关系的学科。

其中，图论是离散数学中的一个重要分支，主要研究图的性质和关系。

图是由节点和边组成的结构，可以用于表示各种实际问题以及计算机科学中的数据结构。

在图的研究中，连通性是一个重要的概念，它描述了图中节点之间是否存在路径相连。

在实际应用中，判断图的连通性是一个常见的问题。

下面将介绍几种常用的图的连通性判定方法。

1. 深度优先搜索（DFS）深度优先搜索是一种常用的图遍历算法，它通过栈来实现。

该算法从图的某个节点开始，首先访问该节点并将其标记为已访问，然后递归地访问它的邻居节点，直到所有可达的节点都被访问过。

如果在搜索过程中访问了图中的所有节点，则图是连通的。

否则，图是不连通的。

2. 广度优先搜索（BFS）广度优先搜索也是一种常用的图遍历算法，它通过队列来实现。

与深度优先搜索不同的是，广度优先搜索首先访问图中的某个节点，并将其标记为已访问。

然后访问该节点的所有邻居节点，并将未访问的邻居节点加入队列。

接下来，依次从队列中取出节点并访问其邻居节点，直到队列为空。

如果在搜索过程中访问了图中的所有节点，则图是连通的。

否则，图是不连通的。

3. 并查集并查集是一种数据结构，用于管理元素之间的动态连通性。

在图的连通性判定中，可以使用并查集来判断图中的节点是否连通。

首先，将每个节点都初始化为一个独立的集合。

然后，遍历图中的所有边，如果两个节点之间存在边，则将它们所在的集合合并为一个集合。

最后，判断图中是否只存在一个集合，如果是，则图是连通的。

否则，图是不连通的。

4. 最小生成树最小生成树是一种保留了图连通性的树结构。

在连通性判定中，可以通过构建最小生成树来判断图的连通性。

首先，选择一个节点作为起始节点。

然后，从所有与当前树相连的边中选择权值最小的边，并将连接的节点加入树中。

重复该过程，直到树中包含了图中的所有节点。

如果最后构建的树包含图中的所有节点，则图是连通的。

主 题：《离散数学（1）》学习笔记内 容：《离散数学（1）》学习笔记八——图论的基本概念、连通性教学目的、要求:掌握：图的基本概念及其性质，通路和回路，图的连通性的判别方法。

理解：通路、回路的概念。

了解：图的同构。

教学内容：基本内容：图的基本概念，图的同构，通路和回路，图的连通性。

重点：图的概念，结点次数和边关系的定理。

难点：判别图的同构。

基本要求1．熟悉图的基本概念及其性质。

2．了解图的同构。

3．理解通路、回路的概念，掌握其判别方法。

第六章图论图论（graphic theory）是一门既古老又年轻的学科。

说它古老，是因为早在18世纪初，学者们便已运用现在称之为图的工具来解决一些困难的问题；说它年轻，是因为直到20世纪中、后期，图的理论研究和应用研究才得到广泛的重视，图论作为一个数学的分支，才真正确立自己的地位。

对于离散结构的刻划，图是一种有力的工具。

我们已经看到，有限集合上的关系可用一一种直观的图——有向图来表示；我们可以想象，在运筹规划、网络研究中，在计算机程序流程分析中，都会遇到由称为“结点”和“边”的东西组成的图。

因此，对图论基础知识的学习，以及对有广泛应用价值的各种特殊图的了解是十分必要的。

本章的任务是，讨论图的基本概念及有关术语，研究图的基本性质。

6.1图论的基本概念6.1.1图的实例1736年瑞士数学家欧拉（Euler）解决了当时很有名的哥尼斯堡七桥问题，并发表了第一篇图论方向的论文。

哥尼斯堡（曾名为加里宁格勒）位于立陶宛的普雷格尔河畔。

河中有两个小岛，城市与小岛由七座小桥相联（如图6. l（a）所示）。

当时城中居民热衷于这样一个问题：游人是否可能从城市或小岛的一点出发，经由七座桥，并且只经由每座桥一次，然后回到原地。

许多人久而不得其解，但欧拉却用一个十分简明的工具----一张图（如图6.1（b）所示）解决了这一问题。

图中的结点用以表示河两岸及两个小岛，边用以表示小桥，如果游人可以作出所要求的那种游历，那么必可从图的某一结点出发，经过每条边一次且仅经过一次后又回到原结点。

《离散数学》第七章图的基本概念讲稿7.1 ⽆向图及有向图⼀、本节主要内容⽆向图与有向图顶点的度数握⼿定理简单图完全图⼦图补图⼆、教学内容⽆序对: 两个元素组成的⼆元组（没有顺序），即⽆论a,b是否相同，（a,b ）＝（b, a ）⽆序积: A与B 为两个集合，A&B={(x,y) |x∈A∧y∈B}例A={a1, a2}, B={b1, b2}A&B={(a1 , b1 ), (a1 , b2 ) ,(a2 , b1 ) ,(a2 , b2 )}A&A={(a1 , a1 ), (a1 , a2 ) ,(a2 , a2 )}多重集合: 元素可以重复出现的集合⽆向图与有向图定义⽆向图G=, 其中(1) V?≠为顶点集，元素称为顶点(2) E为V&V的多重⼦集，其元素称为⽆向边，简称边.例如, G=如图所⽰,其中V={v1, v2, …,v5},E={(v1,v1), (v1,v2), (v2,v3), (v2,v3), (v2,v5), (v1,v5), (v4,v5)}定义⽆向图G=, 其中(1) V≠?为顶点集，元素称为顶点(2) E为V&V的多重⼦集，其元素称为⽆向边，简称边.例如, G=如图所⽰,其中V={v1, v2, …,v5},E={(v1,v1), (v1,v2), (v2,v3), (v2,v3), (v2,v5), (v1,v5), (v4,v5)} ⽆向图与有向图(续)定义有向图D=, 其中(1) V同⽆向图的顶点集, 元素也称为顶点(2) E为V?V的多重⼦集，其元素称为有向边，简称边.⽤⽆向边代替D的所有有向边所得到的⽆向图称作D的基图右图是有向图，试写出它的V和E⽆向图与有向图(续)通常⽤G表⽰⽆向图, D表⽰有向图,也常⽤G泛指⽆向图和有向图,⽤ek表⽰⽆向边或有向边.V(G), E(G), V(D), E(D): G和D的顶点集, 边集.n 阶图: n个顶点的图有限图: V, E都是有穷集合的图零图: E=?平凡图: 1 阶零图顶点和边的关联与相邻定义设ek=(vi, vj)是⽆向图G=的⼀条边, 称vi, vj为ek的端点, ek与vi ( vj)关联.若vi ≠ vj, 则称ek与vi ( vj)的关联次数为1;若vi = vj, 则称ek为环, 此时称ek与vi 的关联次数为2;若vi不是ek端点, 则称ek与vi 的关联次数为0.⽆边关联的顶点称作孤⽴点.定义设⽆向图G=, vi,vj∈V,ek,el∈E,若(vi,vj) ∈E, 则称vi,vj相邻;若ek,el⾄少有⼀个公共端点, 则称ek,el相邻.对有向图有类似定义. 设ek=?vi,vj?是有向图的⼀条边, vi,vj是ek端点,⼜称vi 是ek的始点, vj是ek的终点,vi邻接到vj, vj邻接于vi.邻域和关联集设⽆向图G , v ∈V(G)v 的邻域 N(v)={u|u ∈V(G)∧(u,v)∈E(G)∧u ≠v} v 的闭邻域 = N(v)∪{v} v 的关联集 I(v)={e|e ∈E(G)∧e 与v 关联} 设有向图D, v ∈V(D)v 的后继元集 ={u|u ∈V(D)∧∈E(G)∧u ≠v}v 的先驱元集 ={u|u ∈V(D)∧∈E(G)∧u ≠v}v 的邻域v 的闭邻域顶点的度数设G=为⽆向图, v ∈V,v 的度数(度) d(v): v 作为边的端点的次数之和悬挂顶点: 度数为1的顶点悬挂边: 与悬挂顶点关联的边 G 的最⼤度?(G)=max{d(v)| v ∈V} G 的最⼩度δ(G)=min{d(v)| v ∈V} 例如 d(v5)=3, d(v2)=4, d(v1)=4, ?(G)=4, δ(G)=1,v4是悬挂顶点, e7是悬挂边, e1是环顶点的度数(续)设D=为有向图, v ∈V,v 的出度d+(v): v 作为边的始点的次数之和 v 的⼊度d -(v): v 作为边的终点的次数之和 v 的度数(度) d(v): v 作为边的端点次数之和 d(v)= d+(v)+ d-(v)D 的最⼤出度?+(D), 最⼩出度δ+(D) 最⼤⼊度?-(D), 最⼩⼊度δ-(D) 最⼤度?(D), 最⼩度δ(D) 例如 d+(a)=4, d-(a)=1, d(a)=5, d+(b)=0, d-(b)=3, d(b)=3,+(D)=4, δ+(D)=0, ?-(D)=3, δ-(D)=1, ?(D)=5, δ(D)=3. 图论基本定理——握⼿定理定理任意⽆向图和有向图的所有顶点度数之和都等于边数的2倍, 并且有向图的所有顶点⼊度之和等于出度之和等于边数.)(v N )(v D +Γ)(v D -Γ)()()(v v v N D D D -+ΓΓ= }{)()(v v N v N D D =证 G 中每条边（包括环）均有两个端点，所以在计算G 中各顶点度数之和时，每条边均提供2度，m 条边共提供2m 度.有向图的每条边提供⼀个⼊度和⼀个出度, 故所有顶点⼊度之和等于出度之和等于边数. 握⼿定理(续)推论在任何⽆向图和有向图中，度为奇数的顶点个数必为偶数. 证设G=为任意图，令 V1={v | v ∈V ∧d(v)为奇数} V2={v | v ∈V ∧d(v)为偶数}则V1∪V2=V, V1∩V2=?，由握⼿定理可知∑∑∑∈∈∈+==21)()()(2V v V v Vv v d v d v d m由于2m,∑∈2)(V v v d 均为偶数，所以 ∑∈1)(V v v d 也为偶数, 但因为V1中顶点度数都为奇数，所以|V1|必为偶数.图的度数列设⽆向图G 的顶点集V={v1, v2, …, vn} G 的度数序列: d(v1), d(v2), …, d(vn) 如右图度数序列:4,4,2,1,3设有向图D 的顶点集V={v1, v2, …, vn} D 的度数序列: d(v1), d(v2), …, d(vn) D 的出度序列: d+(v1), d+(v2), …, d+(vn) D 的⼊度序列: d -(v1), d -(v2), …, d -(vn) 如右图度数序列:5,3,3,3出度序列:4,0,2,1 ⼊度序列:1,3,1,2 握⼿定理的应⽤例1 (3,3,3,4), (2,3,4,6,8)能成为图的度数序列吗? 解不可能. 它们都有奇数个奇数.例2 已知图G 有10条边, 4个3度顶点, 其余顶点的度数均⼩于等于2, 问G ⾄少有多少个顶点? 解设G 有n 个顶点. 由握⼿定理, 4?3+2?(n-4)≥2?10 解得 n ≥8握⼿定理的应⽤(续)例3 给定下列各序列,哪组可以构成⽆向图的度数序列 (2,2,2,2,2) (1,1,2,2,3) (1,1,2,2,2) (1,3,4,4,5)多重图与简单图定义(1) 在⽆向图中,如果有2条或2条以上的边关联同⼀对顶点, 则称这些边为平⾏边, 平⾏边的条数称为重数.(2)在有向图中,如果有2条或2条以上的边具有相同的始点和终点, 则称这些边为有向平⾏边, 简称平⾏边, 平⾏边的条数称为重数.(3) 含平⾏边的图称为多重图.(4) 既⽆平⾏边也⽆环的图称为简单图.注意:简单图是极其重要的概念多重图与简单图(续)例如e5和e6 是平⾏边重数为2不是简单图e2和e3 是平⾏边,重数为2 e6和e7不是平⾏边不是简单图图的同构定义设G1=, G2=为两个⽆向图(有向图), 若存在双射函数f: V1→V2, 使得对于任意的vi,vj∈V1,(vi,vj)∈E1（∈E1）当且仅当(f(vi),f(vj))∈E2（∈E2），并且,(vi,vj)（）与(f(vi),f(vj))（）的重数相同，则称G1与G2是同构的，记作G1?G2.图的同构(续)⼏点说明：图之间的同构关系具有⾃反性、对称性和传递性.能找到多条同构的必要条件, 但它们都不是充分条件:①边数相同，顶点数相同②度数列相同(不计度数的顺序)③对应顶点的关联集及邻域的元素个数相同，等等若破坏必要条件，则两图不同构图的同构(续)例1 试画出4阶3条边的所有⾮同构的⽆向简单图例2 判断下述每⼀对图是否同构:(1)度数列不同不同构例2 (续)(2)不同构⼊(出)度列不同度数列相同但不同构为什么?完全图与正则图n阶⽆向完全图Kn: 每个顶点都与其余顶点相邻的n阶⽆向简单图.简单性质: 边数m=n(n-1)/2, ?=δ=n-1n阶有向完全图: 每对顶点之间均有两条⽅向相反的有向边的n阶有向简单图.简单性质: 边数m=n(n-1), ?=δ=2(n-1),+=δ+=?-=δ-=n-1n阶k正则图: ?=δ=k 的n阶⽆向简单图简单性质: 边数m=nk/2完全图与正则图(续)(1) 为5阶⽆向完全图K5(2) 为3阶有向完全图(3) 为彼得森图, 它是3 正则图⼦图定义设G=, G '=是2个图(1) 若V '?V且E '?E, 则称G '为G的⼦图, G为G '的母图, 记作G '?G(2)若G '?G且G '≠ G（即V '?V 或E '?E），称G '为G的真⼦图(3) 若G '?G 且V '=V，则称G '为G的⽣成⼦图(4) 设V '?V 且V '≠?, 以V '为顶点集, 以两端点都在V '中的所有边为边集的G的⼦图称作V '的导出⼦图，记作G[V '](5) 设E '?E且E '≠?, 以E '为边集, 以E '中边关联的所有顶点为顶点集的G的⼦图称作E '的导出⼦图, 记作G[E ']⼦图(续)例画出K4的所有⾮同构的⽣成⼦图补图定义设G=为n阶⽆向简单图，以V为顶点集,所有使G成为完全图Kn的添加边组成的集合为边集的图，称为G的补图，记作G?G.若G ? G , 则称G 是⾃补图.例画出5阶7条边的所有⾮同构的⽆向简单图⾸先，画出5阶3条边的所有⾮同构的⽆向简单图然后，画出各⾃的补图7.2 通路、回路与图的连通性⼀、本节主要内容简单通(回)路, 初级通(回)路, 复杂通(回)路⽆向连通图, 连通分⽀弱连通图, 单向连通图, 强连通图点割集与割点边割集与割边(桥) ⼆、教学内容通路与回路定义给定图G=（⽆向或有向的），设G 中顶点与边的交替序列Γ=v0e1v1e2…elvl ，(1) 若?i(1≤i ≤l), vi -1 和 vi 是ei 的端点(对于有向图, 要求vi -1是始点, vi 是终点), 则称Γ为通路, v0是通路的起点, vl 是通路的终点, l 为通路的长度. ⼜若v0=vl ，则称Γ为回路. (2) 若通路(回路)中所有顶点(对于回路, 除v0=vl)各异，则称为初级通路(初级回路).初级通路⼜称作路径, 初级回路⼜称作圈.(3) 若通路(回路)中所有边各异, 则称为简单通路(简单回路), 否则称为复杂通路(复杂回路). 通路与回路(续) 说明:在⽆向图中，环是长度为1的圈, 两条平⾏边构成长度为2的圈. 在有向图中，环是长度为1的圈, 两条⽅向相反边构成长度为2的圈. 在⽆向简单图中, 所有圈的长度≥3; 在有向简单图中, 所有圈的长度≥2. 通路与回路(续)定理在n 阶图G 中，若从顶点vi 到vj （vi ≠vj ）存在通路，则从vi 到vj 存在长度⼩于等于n -1的通路.推论在n 阶图G 中，若从顶点vi 到vj （vi ≠vj ）存在通121212G G G G G G ??例设与均为⽆向简单图，当且仅当路，则从vi到vj存在长度⼩于等于n-1的初级通路.定理在⼀个n阶图G中，若存在vi到⾃⾝的回路，则⼀定存在vi到⾃⾝长度⼩于等于n的回路.推论在⼀个n阶图G中，若存在vi到⾃⾝的简单回路，则⼀定存在长度⼩于等于n的初级回路.⽆向图的连通性设⽆向图G=,u与v连通: 若u与v之间有通路. 规定u与⾃⾝总连通.连通关系R={| u,v ∈V且u~v}是V上的等价关系连通图: 平凡图, 或者任意两点都连通的图连通分⽀: V关于R的等价类的导出⼦图设V/R={V1,V2,…,Vk}, G[V1], G[V2], …,G[Vk]是G的连通分⽀, 其个数记作p(G)=k.G是连通图? p(G)=1u与v之间的短程线: u与v之间长度最短的通路(u与v连通)u与v之间的距离d(u,v): u与v之间短程线的长度若u与v不连通, 规定d(u,v)=∞.性质：d(u,v)≥0, 且d(u,v)=0 ? u=vd(u,v)=d(v,u)（对称性）d(u,v)+d(v,w)≥d(u,w) （三⾓不等式)点割集记G-v: 从G中删除v及关联的边G-V': 从G中删除V'中所有的顶点及关联的边G-e : 从G中删除eG-E': 从G中删除E'中所有边定义设⽆向图G=, 如果存在顶点⼦集V'?V, 使p(G-V')>p(G)，⽽且删除V'的任何真⼦集V''后（? V''?V'），p(G-V'')=p(G), 则称V'为G的点割集. 若{v}为点割集, 则称v为割点.点割集(续)例{v1,v4}, {v6}是点割集, v6是割点.{v2,v5}是点割集吗？边割集定义设⽆向图G=, E'?E, 若p(G-E')>p(G)且?E''?E',p(G-E'')=p(G), 则称E'为G的边割集. 若{e}为边割集, 则称e为割边或桥.在上⼀页的图中，{e1,e2}，{e1,e3,e5,e6}，{e8}等是边割集，e8是桥，{e7,e9,e5,e6}是边割集吗？⼏点说明：Kn⽆点割集n阶零图既⽆点割集，也⽆边割集.若G连通，E'为边割集，则p(G-E')=2若G连通，V'为点割集，则p(G-V')≥2有向图的连通性设有向图D=u可达v: u到v有通路. 规定u到⾃⾝总是可达的.可达具有⾃反性和传递性D弱连通(连通): 基图为⽆向连通图D单向连通: ?u,v∈V，u可达v 或v可达uD强连通: ?u,v∈V，u与v相互可达强连通?单向连通?弱连通有向图的连通性(续)例下图(1)强连通, (2)单连通, (3) 弱连通有向图的短程线与距离u到v的短程线: u到v长度最短的通路(u可达v)u与v之间的距离d: u到v的短程线的长度若u不可达v, 规定d=∞.性质：d+d ≥d注意: 没有对称性7.3 图的矩阵表⽰⼀、本节主要内容⽆向图的关联矩阵有向图的关联矩阵有向图的邻接矩阵有向图的可达矩阵⼆、教学内容⽆向图的关联矩阵定义设⽆向图G=, V={v1, v2, …, vn}, E={e1, e2, …, em}, 令mij为vi与ej的关联次数，称(mij)n?m为G的关联矩阵，记为M(G).定义设⽆向图G=, V={v1, v2, …, vn}, E={e1, e2, …, em}, 令mij为vi与ej的关联次数，称(mij)n?m为G的关联矩阵，记为M(G).性质关联次数为可能取值为0，1，2有向图的关联矩阵定义设⽆环有向图D=, V={v1, v2, …, vn}, E={e1, e2, …, em}, 令则称(mij)n ?m 为D 的关联矩阵，记为M(D). 性质:有向图的邻接矩阵定义设有向图D=, V={v1, v2, …, vn}, E={e1, e2, …, em}, 令 )1(ij a 为顶点vi 邻接到顶点vj 边的条数，称()1(ij a )n ?n 为D 的邻接矩阵, 记作A(D), 简记为A. 1110001110()1001200000M G=1100010111()0000101110M D ---?=-??-??平⾏边的列相同)4(2)3(),...,2,1()()2(),...,2,1(2)1(,11mm n i v d m m j m ji ijimj ijni ij =====∑∑∑==(1)1(1)1(1)(),1,2,...,(2)(),1,2,...,nij i j n ij ji a d vi n a d v j n+=-=====∑∑性质D 中的通路及回路数定理设A 为n 阶有向图D 的邻接矩阵, 则Al(l ≥1)中元素)(l ij a 为D 中vi 到vj 长度为 l 的通路数， )(l ii a 为vi 到⾃⾝长度为 l 的回路数，∑∑==n i nj l ija11)( 为D 中长度为 l 的通路总数，∑=ni l iia1)( 为D 中长度为 l 的回路总数.D 中的通路及回路数(续)推论设Bl=A+A2+…+Al(l ≥1), 则Bl 中元素为D 中长度⼩于或等于l 的通路数，为D 中长度⼩于或等于l 的回路数. 例有向图D 如图所⽰, 求A, A2, A3, A4, 并回答问题：(1) D 中长度为1, 2, 3, 4的通路各有多少条？其中回路分别为多少条？ (2) D 中长度⼩于或等于4的通路为多少条？其中有多少条回路？12100010()00010010A D=有向图的可达矩阵定义设D=为有向图, V={v1, v2, …, vn}, 令称(pij)n ?n 为D 的可达矩阵, 记作P(D), 简记为P. 性质:P(D)主对⾓线上的元素全为1.D 强连通当且仅当P(D)的元素全为1. 有向图的可达矩阵(续)例右图所⽰的有向图D 的可达矩阵为7.4 最短路径及关键路径⼀、本节主要内容最短路关键路线⼆、教学内容对于有向图或⽆向图G 的每条边，附加⼀个实数w(e)，则称w(e)为边e 上的权. G 连同附加在各边上的实数，称为带权图.设带权图G=,G 中每条边的权都⼤于等于0.u,v 为G 中任意两个顶点，从u 到v 的所有通=1101110111110001P路中带权最⼩的通路称为u 到v 的最短路径.求给定两个顶点之间的最短路径，称为最短路径问题. 算法：Dijkstra(标号法){}()*()*1()*()()1()*1.2./5.i r r i i i i ir i r r j j j j j r i r v l v v v l v r p l l v v v l v r l v v p r T V r ∞==-j ij r r 如果顶点与v 不相邻，则w =为顶点到顶点最短路径的权，如果顶点获得了标号，则称顶点在第步获得了标号（永久性标号）3.为顶点到顶点最短路径的权的上界，如果顶点获得了标号，则称顶点在第步获得了t 标号（临时性标号）4.P 已经获得标号为第步通过集P 为第步未通过集例：求图中v0与v5的最短路径(0)*000(0)0(1)*(0)(1)*1010100,{},T {},1,2,3,4,5{},min {},T T {}(2)T j jj i j i v T l P l w j l l l P P t ∈=======?=-0012345j i i i i 第步(r=0)：v 获得p 标号v v ，v ，v ，v ，v ，v 获得t 标号第1步(r=1)：(1)求下⼀个p 标号的顶点，将标在顶点v 处，表明顶点v 获得p 标号.修改通过集和未通过集：v v 修改中各顶点的标1(1)(0)(1)*(2)*(1)(2)*2121(2)(1)(2)*2min{,}{},min {},T T {}(2)T min{,}j jj iij i j iv T j j iij ll lw l l l P P t l l l w ∈=+==?=-=+i i i i 号：第2步(r=2)：(1)求下⼀个p 标号的顶点，将标在顶点v 处，表明顶点v 获得p 标号.修改通过集和未通过集：v v 修改中各顶点的标号：2.关键路径问题,(){/,}(){/,}D D D V E v V v x x V v x E v v x x V x v E v +=<>∈Γ=∈∧<>∈Γ=∈∧<>∈－设为⼀个有向图，，则为的后继元集为的先继元集定义：PERT 图设D=是n 阶有向带权图1. D 是简单图2. D 中⽆环路3. 有⼀个顶点出度为0，称为发点；有⼀个顶点⼊度为0，称为收点4. 记边的权为wij,它常常表⽰时间1. 最早完成时间：⾃发点v1开始，沿最长路径（权）到达vi 所需时间，称为vi 的最早完成时间，记为TE （vi ），i=1,2,…,nj 1i i j ij v ()234567TE(v )=0,v (1)TE(v )={(v )+w },1,2,,max TE(v )=max{0+1}=1;TE(v )=max{0+2,1+0}=2;TE(v )=max{0+3,2+2}=4;TE(v )=max{1+3,4+4}=8;TE(v )=max{2+4,8+1}=9;TE(v )=max{1+4,2+D i v i TE i n -∈Γ≠=显然的最早完成时间按如下公式计算：813784}=6;TE(v )=max{6+6,9+1}=12;v v v v 关键路径：从发点到收点的⼀条最长路径，2. 最晚完成时间：在保证收点vn 的最早完成时间不增加的条件下，⾃发点v1最迟到达vi 所需时间，称为vi 的最晚完成时间，记为TL （vi ）.j n n i i j ij v ()876543TL(v )=TL(v ),v ()TL(v )={(v )-w },1,2,,min TL(v )=12;TL(v )=min{12-6}=6;TL(v )=min{12-1}=11;TL(v )=min{11-1}=10;TL(v )=min{10-4}=6;TL(v )=min{6-2,11-4,6-4}=2;TL(D i v i n TL i n∈Γ≠=＋显然的最晚完成时间按如下公式计算：21v )=min{2-0,10-3,6-4}=2;TL(v )=min{2-1,2-2,6-3}=0;3. 缓冲时间：TS(vi)=TL(vi)- TE(vi) TS(v1)= TS(v3)= TS(v7)= TS(v8)=0 TS(v2)=2-1=1; TS(v4)=6-4=2; TS(v5)=10-8=2; TS(v6)=11-9=2。

离散数学的连通性基础知识离散数学是研究离散对象及其性质、结构、关系和操作的数学分支。

而离散数学中连通性是一个重要的概念，用于描述图论、算法、网络等领域中对象之间的联通性质。

本文将介绍离散数学中连通性的基础知识，包括连通图、连通关系、路径等概念及相关性质。

一、连通图在图论中，一个图G被称为连通图，当且仅当任意两个顶点之间都存在一条路径。

具体而言，对于图G=(V,E)，其中V是顶点的集合，E是边的集合，若对于任意两个顶点v和u，存在一条路径连接它们，则称图G是连通的。

连通图可以进一步分为强连通图和无向连通图。

强连通图是指有向图中，任意两个顶点之间都存在一条有向路径，即无论从哪一个顶点出发都可以到达其他任意一个顶点。

无向连通图是指无向图中，任意两个顶点之间都存在一条无向路径，即无论选择哪一条边或者路径，都可以从一个顶点到达另一个顶点。

一个具有n个顶点的完全图K_n是一个连通图，其中任意两个顶点之间都存在一条边。

二、连通关系在集合论中，连通关系是用来描述集合中元素之间的连通性质。

给定一个集合S和一个关系R，如果对于集合S中的任意两个元素x和y，存在一个元素序列x_1, x_2, ..., x_k，使得x=x_1, y=x_k，并且对于序列中的任意相邻元素x_i和x_{i+1}，(x_i, x_{i+1})\in R，则称关系R是S上的连通关系。

连通关系可以用来描述图中顶点之间的连通性质。

对于图G=(V,E)，其中V是顶点的集合，E是边的集合。

我们可以定义一个关系R，使得对于任意两个顶点v和u，(v, u)\in R当且仅当v和u之间存在一条路径。

这样我们就可以利用连通关系R来刻画图G中顶点之间的连通性。

三、路径路径是指在图中从一个顶点到另一个顶点的一条经过的边的序列。

如果存在一条路径从顶点v到顶点u，我们可以称v是u的先驱，u是v的后继。

路径的长度是指路径上所经过的边的数量。

最短路径是指在图中两个顶点之间路径长度最短的路径。
