UML实践----用例图、顺序图、状态图、类图、包图、协作图2009-01-20 作者：Randy Miller 来源：网络面向对象的问题的处理的关键是建模问题。
建模可以把在复杂世界的许多重要的细节给抽象出。
许多建模工具封装了UML（也就是Unified Modeling Language™），这篇课程的目的是展示出UML的精彩之处。
UML中有九种建模的图标，即：∙用例图∙类图∙对象图∙顺序图∙协作图∙状态图∙活动图∙组件图∙配置图本课程中的某些部分包含了这些图的细节信息的页面链接。
而且每个部分都有一个小问题，测试一下你对这个部分的理解。
为什么UML很重要？为了回答这个问题，我们看看建筑行业。
设计师设计出房子。
施工人员使用这个设计来建造房子。
建筑越复杂，设计师和施工人员之间的交流就越重要。
蓝图就成为了这个行业中的设计师和施工人员的必修课。
写软件就好像建造建筑物一样。
系统越复杂，参与编写与配置软件的人员之间的交流也就越重要。
在过去十年里UML就成为分析师，设计师和程序员之间的“建筑蓝图”。
现在它已经成为了软件行业的一部分了。
UML提供了分析师，设计师和程序员之间在软件设计时的通用语言。
UML被应用到面向对象的问题的解决上。
想要学习UML必须熟悉面向对象解决问题的根本原则――都是从模型的建造开始的。
一个模型model就是根本问题的抽象。
域domain就是问题所处的真实世界。
模型是由对象objects组成的，它们之间通过相互发送消息messages来相互作用的。
记住把一个对象想象成“活着的”。
对象有他们知道的事（属性attributes）和他们可以做的事（行为或操作behaviors or operations）。
对象的属性的值决定了它的状态state。
类Classes是对象的“蓝图”。
一个类在一个单独的实体中封装了属性（数据）和行为（方法或函数）。
对象是类的实例instances。
用例图用例图Use case diagrams描述了作为一个外部的观察者的视角对系统的印象。

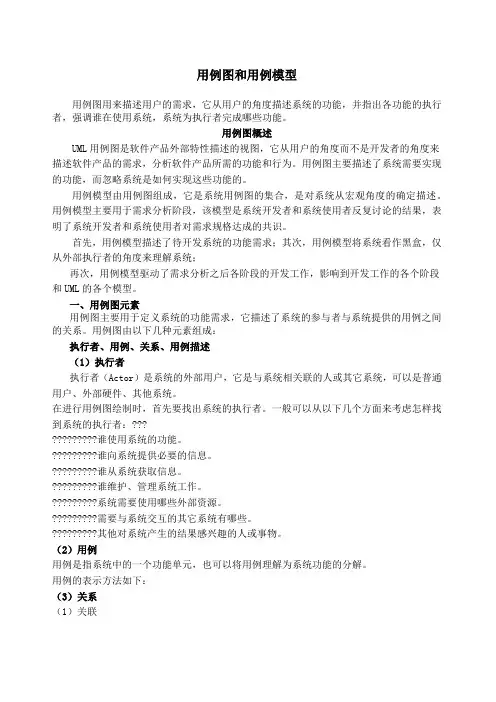

用例图和用例模型用例图用来描述用户的需求，它从用户的角度描述系统的功能，并指出各功能的执行者，强调谁在使用系统，系统为执行者完成哪些功能。
用例图概述UML用例图是软件产品外部特性描述的视图，它从用户的角度而不是开发者的角度来描述软件产品的需求，分析软件产品所需的功能和行为。
用例图主要描述了系统需要实现的功能，而忽略系统是如何实现这些功能的。
用例模型由用例图组成，它是系统用例图的集合，是对系统从宏观角度的确定描述。
用例模型主要用于需求分析阶段，该模型是系统开发者和系统使用者反复讨论的结果，表明了系统开发者和系统使用者对需求规格达成的共识。
首先，用例模型描述了待开发系统的功能需求；其次，用例模型将系统看作黑盒，仅从外部执行者的角度来理解系统；再次，用例模型驱动了需求分析之后各阶段的开发工作，影响到开发工作的各个阶段和UML的各个模型。
一、用例图元素用例图主要用于定义系统的功能需求，它描述了系统的参与者与系统提供的用例之间的关系。
用例图由以下几种元素组成：执行者、用例、关系、用例描述（1）执行者执行者（Actor）是系统的外部用户，它是与系统相关联的人或其它系统，可以是普通用户、外部硬件、其他系统。
在进行用例图绘制时，首先要找出系统的执行者。
一般可以从以下几个方面来考虑怎样找到系统的执行者：????????????谁使用系统的功能。
?????????谁向系统提供必要的信息。
?????????谁从系统获取信息。
?????????谁维护、管理系统工作。
?????????系统需要使用哪些外部资源。
?????????需要与系统交互的其它系统有哪些。
?????????其他对系统产生的结果感兴趣的人或事物。
（2）用例用例是指系统中的一个功能单元，也可以将用例理解为系统功能的分解。
用例的表示方法如下：（3）关系（1）关联????在用例图中，用例和执行者之间的关系用一条连接二者带箭头的连线表示，如图所示，该连线称为关联。
1.用例图：用例图是从用户的观点描述系统的功能，它由一组用例、参与者以及他们之间的关系组成他将系统的一个功能描述成一系列事件，这些事件最终对参与者产生有价值的可观测结果参与者（Actor）：代表与系统交互的外部实体用例（Use-Case）：表示系统能提供的功能，如：登录，查询等关联关系：当参与者与用列进行交互时，用例与参与者之间有关联关系，用一条直线表示这种关系参与者之间可能存在泛化关系，类似的参与者可以用泛化关系组成一般与特殊的层析结构如：经理初次之外，用例之间还存在一定的关系，具体包括包含（include）、扩展（extend）、泛化（Generalization）等3种关系（1）包含关系一个复杂系统中，不同用例之间可能存在一些相同的行为，这时可将这些相同的行为提取出来单独组成一个用例。
当其他用例使用该用例时，用例之间便形成了包含关系包含关系用带关键字<<include>>的虚线来表示，虚线指向被包含的用例注册新用户（2）扩展关系在用例的执行过程中，可能会出现异常行为，也可能在不同的流程分支中选择执行，这时可将异常行为或可选分支抽象成一个单独的扩展用例，它与主用例之间形成扩展关系扩展关系用带关键字<<extend>>的虚线表示，箭头指向被扩展的用例注册（3）泛化关系与参与者之间的泛化关系一样，用例之间的泛化关系是描述用例之间一般与特殊关系的，不同的子用例代表了父用例的不同实现方法。
密码找回2.类图类图描述系统的静态结构，表示系统中的类、类与类之间的关系以及类的属性和操作类用一个矩形方框表示，方框被分成3部分，最上面显示类名，中间部分显示类的属性，最下面显示类的操作类之间的关系包括关联、聚合、泛化、依赖等类型关联（Association）是一种结构定义，表达模型元素间的一种语义联系，它是对具有共同的结构特性、行为特性、关系和语义链的描述，使用一条连接在两个类之间的实线表示，关系的每一端用数字表示关系的重数。
uml相关的名词解释UML（统一建模语言）相关名词解释简介：在软件工程中，统一建模语言（UML）是一种标准化的、通用的建模语言，用于描述和构建软件系统。
被广泛应用于软件开发过程中的需求分析、系统设计、代码生成等环节，UML具备描述问题领域、定义软件结构和行为的能力，以及促进开发者之间的交流和沟通。
本文将对与UML相关的一些关键名词进行解释与阐述。
1. 用例图（Use Case Diagram）用例图是UML中最常用的图形之一，用于描述系统与用户之间的交互。
用例图通过显示系统的功能和角色之间的关系，来帮助开发者理解和定义系统的需求。
用例图中的参与者代表系统的用户、外部组织或其他系统，而用例则代表系统的功能或交互场景。
用例图可以帮助团队更好地理解系统的需求，从而指导系统的设计和开发过程。
2. 类图（Class Diagram）类图是用于描述系统中的类、接口、关系和结构的图形化工具。
在类图中，类被表示为矩形框，类之间的关系以及类的属性和方法则通过箭头连接来表示。
类图可以帮助开发者理解、设计和组织系统中的类与对象之间的结构关系，从而更好地进行系统设计和编码。
3. 时序图（Sequence Diagram）时序图用于描述对象之间的交互，尤其是强调交互的顺序和时序逻辑。
时序图中的对象以及它们之间的消息传递被表示为垂直的时间轴和消息顺序。
时序图可以帮助开发者理解和描述系统中对象之间的交互过程，以及时间上的先后关系。
4. 活动图（Activity Diagram）活动图用于描述系统中的行为和流程，强调系统中的活动和动作。
活动图以节点和边的形式描述活动的流程和顺序，用于展示系统中各个活动之间的流转和控制。
活动图可以帮助开发者分析和设计系统中的流程，以及理解系统的行为逻辑。
5. 组件图（Component Diagram）组件图用于描述系统的组件和它们之间的关系，关注系统的组织结构和组件之间的依赖关系。
在组件图中，组件被表示为矩形框，组件之间的关系以及组件的接口则使用箭头表示。
13种uml简介、工具及示例UML（Unified Modeling Language）是一种用于软件开发的标准化建模语言，它使用图形表示法来描述软件系统的不同方面。
在软件开发过程中，使用UML可以帮助开发人员更清晰地理解系统的结构和行为，从而更好地进行设计和实现。
UML提供了包括结构模型、行为模型和交互模型在内的多种建模方式，其中每种模型都有各自的符号和语法规则。
通过使用这些模型，开发人员可以将系统分解成不同的部分，然后逐步细化这些部分的设计，以便更好地组织和管理项目。
在UML中，最常用的建模元素包括用例图、类图、时序图、活动图、状态图等。
每种图表都有其特定的用途和表达能力，开发人员可以根据实际需要选择合适的图表进行建模。
除了建模元素外，UML还定义了一系列的建模工具，这些工具可以帮助开发人员更高效地进行建模和分析。
其中一些常用的建模工具包括Enterprise Architect、Rational Rose、StarUML等。
下面将对13种UML简介、工具及示例进行详细介绍：1. 用例图（Use Case Diagram）用例图是UML中描述系统功能和用户交互的基本图表之一。
它用椭圆表示用例，用直线连接用例和参与者，展示了系统外部用户和系统之间的交互。
用例图可以帮助开发人员更清晰地理解系统的功能需求，从而指导系统的设计和实现。
示例：一个简单的在线购物系统的用例图包括用例“浏览商品”、“添加商品到购物车”、“提交订单”等，以及参与者“顾客”和“管理员”。
2. 类图（Class Diagram）类图是UML中描述系统结构和静态关系的基本图表之一。
它用矩形表示类，用线连接类之间的关系，包括关联关系、聚合关系、继承关系等。
类图可以帮助开发人员更清晰地理解系统的对象结构和类之间的关系，从而支持系统的设计和重构。
示例：一个简单的学生信息管理系统的类图包括类“学生”、“课程”、“教师”等，以及它们之间的关系如“选修”、“授课”等。
