一、工程概况万顺花园二期工程１#、2#栋为双塔楼建筑，地下二层、地上裙楼三层、裙楼上双塔楼各为１9层,总建筑面积为30６21㎡.部分框支剪力墙结构在裙楼和塔楼之间设结构转换层。
结构转换层建筑面积1９69㎡，结构层板厚３00㎜,层高5.9m。
结构转换层共设梁103根，其中h≥１000的梁有49根。
b×h＝1６0０×1600的梁1根、ｈ＝23０0的2根、h=2200的梁4根、ｈ=２０００的梁6根、h＝1800的梁8根、10００≤h≤1６０0的梁28根。
梁截面积S≥2㎡的梁3根、1．5㎡≤S＜2㎡的梁有8根、1㎡≤Ｓ<1.５㎡的梁有9根,其他的梁的截面积均＜1㎡,在结构换层中最大的梁b×ｈ＝１600×1600,其次b×h=９00×2３０0。
结构转换层砼为C40，钢筋为Ⅰ、Ⅱ、Ⅲ级。
二、施工方案1、施工顺序定位放线、标高投测-—结构转换层下剪力墙、柱钢筋绑扎、支模、搭设支模脚手架-—支梁底模、加固支模架下两楼层的支模架——绑梁钢筋－—第一次浇墙、柱砼到梁底,第二次浇砼到结构转换层板下3０㎝——支板模、绑板筋、固定剪力墙纵向筋-—浇梁板砼——养护。
2、模板工程2。
１模板采用10㎜厚竹胶合板、60㎜×80㎜木枋，梁底模下木枋沿梁纵向设置,中-中12０㎜,梁侧模外木枋沿梁高设置，中-中125㎜,沿梁宽方向设φ1２的对拉螺栓双向间距5０0,用φ48×3。
５钢管、蝴蝶扣、螺帽紧固。
当b×ｈ＝160０×16０0时,新浇砼的侧压力为25×(１。
６-0。
6）=25ＫN/㎡每根螺杆承受的最大拉力为2５×0．5×0。
５＝６.25KN拉力产生的螺杆拉应力６2５0 /（1/4×3.１4１6×12²）＝５5．２6Ｎ/㎜²<２1０N/㎜²(满足要求）当b×h=９00×2３0０时，新浇砼的侧压力为２5×(2．３-0。
高层建筑结构转换层高层建筑是现代城市建设中常见的建筑形式，为了满足日益增长的人口需求，许多高层建筑采用了结构转换层的设计。
结构转换层，也称为过渡层或变形层，是一个位于高层建筑顶部的区域，一般是从建筑主体结构中分隔出来的。
结构转换层的作用结构转换层在高层建筑中起到了多方面的重要作用。
1. 功能分区结构转换层可以用于实现高层建筑内部的功能分区。
高层建筑通常需要容纳办公、商业、住宅等多种功能。
通过在结构转换层上设置不同的功能区域，可以有效地将不同功能分开，提高空间利用率，提供更加灵活的使用方式。
2. 节约结构材料高层建筑需要承受巨大的重量和风压，因此其结构必须具备足够的强度和稳定性。
结构转换层的引入可以有效减轻主体结构所承受的荷载，并节约结构材料的使用。
这样不仅可以降低建筑成本，还有利于减少对环境的影响。
3. 应对地震、风灾等自然灾害结构转换层在高层建筑中起到了增强抗震和防风作用。
地震和风灾是城市中较为常见的自然灾害，对高层建筑的影响尤为明显。
通过合理设置结构转换层，可以增加建筑的稳定性和抗风能力，减轻自然灾害造成的破坏。
4. 提供观景平台结构转换层通常位于高层建筑的顶部，视野较为开阔。
因此，结构转换层也常被设计为观景平台，为建筑的用户提供俯瞰城市美景的机会。
观景平台不仅可以增加建筑的吸引力，还提供了一个供人放松、休闲的场所。
结构转换层的设计考虑在设计高层建筑的结构转换层时，需要考虑以下因素：1. 结构形式选择结构转换层的设计要根据具体建筑的需求和条件选择适合的结构形式。
常见的结构形式包括钢结构、钢混凝土结构、混凝土筒体结构等。
每种结构形式都有其优缺点，需要根据项目的要求进行合理选择。
2. 荷载分析结构转换层需要承受来自上部楼层、自身重量以及外部荷载（如风荷载、雪荷载等）施加的力。
因此，需要进行详细的荷载分析，确保结构能够承受各种力的作用。
3. 抗震设计高层建筑通常位于地震活跃区域，因此结构转换层的抗震性能尤为重要。

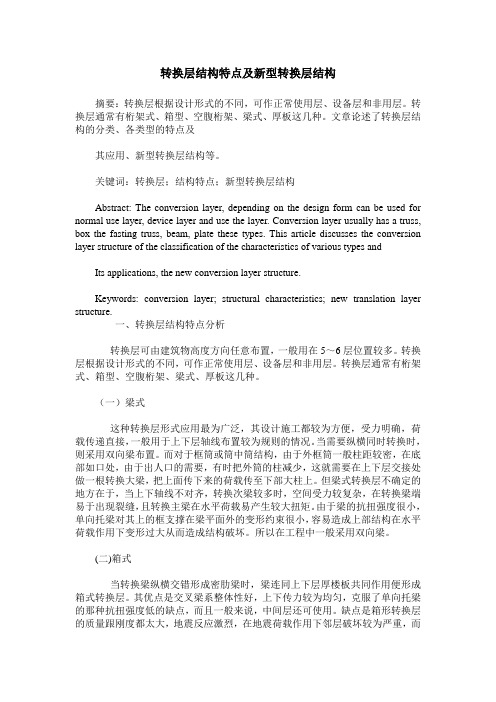

转换层结构特点及新型转换层结构摘要：转换层根据设计形式的不同，可作正常使用层、设备层和非用层。
转换层通常有桁架式、箱型、空腹桁架、梁式、厚板这几种。
文章论述了转换层结构的分类、各类型的特点及其应用、新型转换层结构等。
关键词：转换层；结构特点；新型转换层结构Abstract: The conversion layer, depending on the design form can be used for normal use layer, device layer and use the layer. Conversion layer usually has a truss, box the fasting truss, beam, plate these types. This article discusses the conversion layer structure of the classification of the characteristics of various types and Its applications, the new conversion layer structure.Keywords: conversion layer; structural characteristics; new translation layer structure.一、转换层结构特点分析转换层可由建筑物高度方向任意布置，一般用在5～6层位置较多。
转换层根据设计形式的不同，可作正常使用层、设备层和非用层。
转换层通常有桁架式、箱型、空腹桁架、梁式、厚板这几种。
（一）梁式这种转换层形式应用最为广泛，其设计施工都较为方便，受力明确，荷载传递直接，一般用于上下层轴线布置较为规则的情况。
当需要纵横同时转换时，则采用双向梁布置。
而对于框筒或筒中筒结构，由于外框筒一般柱距较密，在底部如口处，由于出人口的需要，有时把外筒的柱减少，这就需要在上下层交接处做一根转换大梁，把上面传下来的荷载传至下部大柱上。
浅析高层建筑中结构转换层结构体系
首先，什么是结构转换层？结构转换层（也称中间转换层）是指在高层建筑结构中，将上部柱式结构转换成下部框架式结构的一层结构。
其位置一般位于高层建筑的净高处，通常在50米到100米的高度范围内。
结构转换层的作用在于，将上部柱式结构的刚度转化为下部框架式结构的刚度，从而使整个建筑的抗震能力得到提高。
其次，结构转换层具有哪些特点和优势？结构转换层的特点有如下几点：
一是结构转换层具有较高的稳定性。
结构转换层的布置位置一般位于高层建筑中心位置，且一般是单层结构体系。
这种位置和形式的设计，使其具有较高的荷载承载能力和抗震稳定能力。
二是结构转换层具有较高的承载能力。
结构转换层一般采用框架式结构，其抗剪承载能力和抗弯承载能力都比柱式结构强。
因此，结构转换层可以承担较大的竖向荷载和横向荷载。
三是结构转换层具有较高的抗震能力。
结构转换层的设计可以将上部的总体刚性承担一部分荷载，转移到下部的框架结构上。
这样可以大幅度提高建筑的抗震性。
四是结构转换层具有较高的经济性。
与传统的柱式结构相比，结构转换层的下部框架结构可以采用较小的截面尺寸，从而减小了施工材料和成本，提高了经济效益。
转换层结构抗震性能提升第一部分转换层结构抗震性能现状 (2)第二部分抗震性能提升方法与策略 (4)第三部分材料选择与性能优化 (8)第四部分结构构件设计与强化 (11)第五部分连接节点细节处理 (15)第六部分抗震性能数值模拟分析 (18)第七部分实验验证与案例分析 (21)第八部分未来研究方向与应用前景 (24)第一部分转换层结构抗震性能现状转换层结构抗震性能现状转换层结构作为一种常见的建筑结构形式，在地震作用下其抗震性能受到广泛关注。
目前，转换层结构的抗震性能存在一些问题和挑战。
首先，转换层结构的地震响应较大。
由于转换层结构具有较大的刚度变化，容易产生地震动放大效应。
在地震作用下，转换层结构容易发生破坏，甚至倒塌。
因此，提高转换层结构的抗震性能是当前亟待解决的问题。
其次，转换层结构的抗震设计方法尚不完善。
目前，对于转换层结构的抗震设计，主要采用基于经验和简化模型的计算方法。
这些方法在某些情况下可能存在精度不足、计算复杂等问题，难以满足工程实际需求。
因此，需要进一步研究和改进转换层结构的抗震设计方法。
此外，转换层结构的抗震性能还受到多种因素的影响。
例如，地震烈度、场地条件、结构类型、材料性能等都会对转换层结构的抗震性能产生影响。
因此，在进行转换层结构的抗震设计时，需要考虑这些因素的影响，并进行相应的分析和评估。
为了提高转换层结构的抗震性能，可以采取以下措施：1.加强基础设计：在地震作用下，基础是建筑物抗震的第一道防线。
因此，加强基础设计是提高转换层结构抗震性能的重要措施之一。
在基础设计中，应采用合理的地基处理方法，提高地基的承载力和稳定性。
2.优化结构布置：合理的结构布置可以有效地降低地震响应。
在转换层结构中，应避免出现刚度突变和应力集中现象。
同时，应合理布置支撑和剪力墙等构件，以增强结构的整体性和稳定性。
3.加强构造措施：构造措施是提高结构抗震性能的重要手段之一。
在转换层结构中，应采取加强节点连接、增加支撑和剪力墙等构造措施，以提高结构的抗震性能。
转换层结构的相关规定1．高规10.1.1：转换层属于复杂高层建筑结构，复杂高层建筑结构的计算分析应符合高规第5章的有关规定。
2．高规10.1.5：复杂高层建筑结构中的受力复杂部位，宜进行应力分析，并按应力进行配筋设计校核。
3．高规10.2.1：转换结构构件可采用梁、桁架等；非抗震设计和6度抗震设计时转换构件可采用厚板。
4．高规10.2.2：底部大空间部分框支剪力墙高层建筑结构在地面以上的大空间层数，8度时不宜超过3层，7度时不宜超过5层，6度时其层数可适当增加。
5．高规10.2.3：底部带转换层的高层建筑结构的布置应符合下列要求：（1）落地剪力墙和筒体底部墙体应加厚；（2）转换层上部结构与下部结构的侧向刚度比应符合本规程附录E规定：当底部大空间为1层时，转换层上、下结构的变形以剪切变形为主，可近似采用转换层上、下结构等效剪切刚度比r表示转换层上、下层结构刚度的变化，r宜接近1，非抗震设计时r不应大于3，抗震设计时r不应大于2；当底部大空间层数大于1层时，其转换层的上部与下部结构的等效侧向刚度比re，re宜接近1，非抗震设计时re不应大于2，抗震设计时re不应大于1.3，当采用本规程附录E.0.2条的规定时，要强调转换层上、下两个计算模型高度宜相等或接近的要求，且上部计算模型的高度不大于下部计算模型的高度，当底部大空间为1层的部分框支剪力墙结构符合上述计算模型的高度要求时，也可以采用本规程附录E.0.2的规定。
转换层结构除应满足等效剪切刚度比或等效侧向刚度比的要求外，还应满足楼层侧向刚度比的要求：当转换层设置在3层及3层以上时，其楼层侧向刚度不应小于相邻上部楼层侧向刚度的60%。
（3）框支层周围楼板不应错层布置；（4）落地剪力墙和筒体的洞口宜布置在墙体的中部；（5）框支剪力墙转换梁上一层墙体内不宜设边门洞，不宜在中柱上方设门洞；（6）长矩形平面建筑中落地剪力墙的间距L宜符合以下规定；抗震设计时：底部为1~2层框支层时：L≤2B且L≤24m底部为3层及3层以上框支层时：L≤1.5B且L≤20mB——楼盖宽度（7）落地剪力墙与相邻框支柱的距离，1~2层框支层时不宜大于12m，3层及3层以上框支层时不宜大于10m。
高层建筑结构转换层的结构设计要点摘要：转换层是高层建筑中应用较为广泛的一种结构，其可以有效提升建筑的质量及使用性能，设计人员必须要做好高层建筑结构转换层的设计工作。
建筑中的转换层结构非常的复杂，在进行平面布置时要保证他的规则性以及布置的简洁性，按照对称的原则进行布置，可以更加直观。
进行立面布置时要保持上部和下部的刚度相差比较小。
根据柱和梁的特殊性进行特殊布置，由于转换层结构的复杂程度和比较大的工程量，在进行设计时要格外注意设计的概念。
通过不断地调整最终得出最合理的设计方案。
关键词：高层建筑；转换层；抗震；剪力墙引言：高层建筑成为城市建设发展的趋势，为了满足人们对建筑大空间的需求，促进建筑网状的扩大而降低墙体的修建规模，且为在建筑结构的上层开设小空间，就必须利用多层墙体来实现。
但实际设计时，竖向杆件难以贯通接地，导致很难达到高层建筑结构与功能的衔接，以此满足高层建筑对各种功能的需要，这种结构称为转换层结构。
但由于转换层的竖向构件的不连续性，导致结构设计难度加大，必须要结合工程实际情况，综合考量，保障结构转换层结构设计的科学性。
1、高层建筑转换层结构的设计要求高层建筑为适应现代发展的需要，趋向于多功能和多种用途的发展。
转换层结构的设计质量直接影响整个建筑结构的稳定效益。
为了使高层建筑功能的要求得到满足，在高层建筑结构的底部，如果上层竖向构件不能直接连续贯通落地的话，就需要考虑转换层的设置，将转换层结构构件合理的布置在转换层中。
高层建筑中转换梁层是当前高层建筑中最常用的实现垂直转换的结构形式。
其受力路径呈墙→转换梁→框架柱的形式，因此具有直接特性。
梁的转换层便于工程计算、分析和设计，成本相对较低，广泛应用于实际工程。
转换梁有多种结构形式。
就作用而言，平移梁可分为承重柱和支撑柱。
根据透射光束的形状，可以分为加和不加。
转换梁结构的材料可分为钢筋混凝土结构、预应力结构、钢筋混凝土结构和钢结构。
转换梁主要承受竖向荷载，受力性能主要表现在竖向荷载应力规律上。
浅析高层建筑中结构转换层结构体系高层建筑作为城市的标志性建筑物，是城市发展的重要组成部分，也是现代城市的发展趋势。
在高层建筑的结构设计中，结构转换层结构体系起着至关重要的作用。
本文将从结构转换层结构体系的定义、作用、设计原则和实际应用等方面进行浅析，以期能够更加深入地了解高层建筑结构设计中的关键要素。
一、结构转换层结构体系的定义结构转换层结构体系是指在高层建筑中设置的用于承担从上部结构（主体结构）传递到下部结构（基础结构）的横向荷载的结构层。
在高层建筑中，由于建筑高度较大，受到风荷载和地震荷载的影响较大，因此需要设置结构转换层来承担这些荷载，以确保建筑物的安全性和稳定性。
结构转换层通常设置在建筑的上部，一般位于建筑高度的1/3处或者建筑高度的1/2处，具体位置取决于建筑的具体设计要求和风荷载分布情况。
在结构转换层的设计中，主要包括水平荷载传递、垂直荷载传递和剪力墙的设置等内容，是高层建筑结构设计中的重要部分。
结构转换层结构体系在高层建筑中具有多种作用，主要包括以下几个方面：1. 承担风荷载和地震荷载2. 调整结构刚度结构转换层能够对建筑结构的刚度进行适当的调整，从而使结构在受到外部荷载作用时能够有一定的变形和位移，减小结构的应力和变形，提高结构的整体性能。
3. 提高建筑的稳定性结构转换层能够通过合理设计和设置来提高建筑的整体稳定性，使建筑在受到外部荷载作用时能够保持稳定，减小建筑的振动和位移，提高建筑的安全性和舒适性。
1. 合理确定位置结构转换层的位置应该根据建筑的具体设计要求和荷载分布情况来确定，一般应该位于建筑高度的1/3处或者建筑高度的1/2处，具体位置需要根据实际情况进行调整和确定。
2. 设置合理的横向构件结构转换层需要设置合理的横向构件来承担荷载传递，在设计中需要考虑风荷载和地震荷载的作用，设置合适的横向构件来承担这些荷载。
3. 加强结构连接结构转换层与主体结构之间需要有足够强度和刚度的连接，以保证结构转换层能够有效地承担荷载传递，并且能够与主体结构协同工作，提高结构的整体性能。
