常用EDA软件简介

EDA技术与应用_EDA工具软件的使用EDA（Electronic Design Automation）是电子设计自动化的缩写，它是指利用计算机及相关软件来进行电子系统的设计、验证、优化和制造的技术。

在电子系统设计领域，EDA技术的发展极大地提高了设计效率和设计质量，成为现代电子系统设计的基础工具。

本文将介绍EDA工具软件的使用。

EDA工具软件是指用于辅助电子系统设计的计算机软件。

这些软件通常包括电子系统设计的各个阶段，如系统级设计、高层次合成、逻辑综合、布局布线、时序验证等。

以下是几种常见的EDA工具软件及其使用方法。

1. Cadence OrCAD：Cadence OrCAD是一款综合性的PCB设计软件。

它包括原理图设计、仿真、PCB布局和布线等功能。

使用者可以通过绘制原理图、添加元器件、进行仿真和布局布线，完成电路设计的各个阶段。

该软件支持多种电路仿真和分析方法，如时域仿真、频域仿真和信号完整性分析等。

2. Mentor Graphics PADS：Mentor Graphics PADS是一款专业的PCB设计软件。

它提供了全面的电路板设计解决方案，包括原理图设计、PCB布局和布线、验证和制造输出等功能。

使用者可以通过绘制原理图、进行布局布线、进行信号完整性分析等，完成整个电路板设计的过程。

4. Cadence Allegro：Cadence Allegro是一款专业的PCB布局和布线软件。

它提供了全面的设计环境，包括原理图设计、PCB布局和布线、SI分析和制造输出等功能。

使用者可以通过绘制原理图、进行PCB布局和布线，完成电路板的设计和优化。

5. Synopsis PrimeTime：Synopsis PrimeTime是一款静态时序验证工具。

它能够对电路设计进行时序分析，确定电路的最大工作频率和最小工作延迟。

使用者可以通过提供设计约束和输入电路网表，运行时序验证的脚本，获取电路设计的时序分析结果。

射频EDA仿真软件介绍射频EDA（Electronic Design Automation）是一种用于射频芯片设计和仿真的软件工具，它通过电磁场仿真和电路仿真等功能，可以帮助设计者优化射频电路的性能和可靠性。

本文将介绍几款常用的射频EDA仿真软件。

1. ADS（Advanced Design System）ADS是美国Keysight（前身为安捷伦科技）推出的一款强大的射频和微波电路设计和仿真工具。

它包含了多种电路仿真方法，如基于S参数的线性仿真、基于混合EM的电磁仿真和基于直接时间域的高速数字仿真等。

ADS还内置了丰富的器件模型和库，方便用户进行仿真和优化。

此外，ADS还支持与SI/PI和系统仿真软件的集成，使得整个设计流程更加高效。

2. HFSS（High Frequency Structure Simulator）HFSS是美国ANSYS公司开发的一种基于有限元分析（FiniteElement Analysis）的高性能电磁场仿真软件。

它主要用于射频和微波领域，可以模拟复杂的电磁场分布和信号传输。

HFSS具有优异的求解速度和准确度，并且支持多种仿真技术，如频域仿真、时域仿真和混合仿真等。

此外，HFSS还提供了强大的后处理功能，可以用于绘制场强分布图、辐射图和散射参数图等。

3. CST Studio SuiteCST Studio Suite是德国CST公司开发的一款电磁场仿真软件套件，广泛应用于射频、天线和微波电路的设计和仿真。

CST基于有限差分时域（FDTD）方法，具有较高的计算速度和较低的内存占用。

CST StudioSuite提供了丰富的建模功能和后处理工具，可以实现多尺度建模、参数扫描和优化等操作。

此外，CST还支持与ADS和HFSS等软件的数据交换，方便不同工具之间的协同设计和分析。

4. AWR Microwave OfficeAWR Microwave Office是美国National Instruments（前身为奇美电子）开发的一款射频和微波电路设计软件。

电气信息类专业需要了解的常用软件作为电气信息类专业的学生，在学习中不免会用到各种工具软件，也学会了一些软件的使用方法，但还有很多优秀的EDA软件是我们不知道的。

君子善假于物，于是本人特将经常见到或用到的一些软件列下。

1.MATLAB2.Microsoft Visual C++ 6.03.AutoCAD4.Altium Designer5.PROTEL6.ORCAD7.PSPICE8.Multisim9.proteus bVIEW 11.SystemView 12.PADS 13.keil14.Workbench 15.VHDL 16.modelsim 17.electronics workbench 18.Quartus II 19.AVR Studio 20.ISE1.MATLABMATLAB软件界面图MATLAB是矩阵实验室（Matrix Laboratory）的简称，是美国MathWorks公司出品的商业数学软件，用于算法开发、数据可视化、数据分析以及数值计算的高级技术计算语言和交互式环境，主要包括MATLAB和Simulink两大部分。

基本功能MATLAB是由美国mathworks公司发布的主要面对科学计算、可视化以及交互式程序设计的高科技计算环境。

它将数值分析、矩阵计算、科学数据可视化以及非线性动态系统的建模和仿真等诸多强大功能集成在一个易于使用的视窗环境中，为科学研究、工程设计以及必须进行有效数值计算的众多科学领域提供了一种全面的解决方案，并在很大程度上摆脱了传统非交互式程序设计语言（如C、Fortran）的编辑模式，代表了当今国际科学计算软件的先进水平。

MATLAB和Mathematica、Maple并称为三大数学软件。

它在数学类科技应用软件中在数值计算方面首屈一指。

MATLAB可以进行矩阵运算、绘制函数和数据、实现算法、创建用户界面、连matlab开发工作界面接其他编程语言的程序等，主要应用于工程计算、控制设计、信号处理与通讯、图像处理、信号检测、金融建模设计与分析等领域。

最常用的几种EDA软件EDA技术是在电子CAD技术基础上发展起来的计算机软件系统，是指以计算机为工作平台，融合了应用电子技术、计算机技术、信息处理及智能化技术的最新成果，进行电子产品的自动设计。

利用EDA工具，电子设计师可以从概念、算法、协议等开始设计电子系统，大量工作可以通过计算机完成，并可以将电子产品从电路设计、性能分析到设计出IC版图或PCB版图的整个过程在计算机上自动处理完成。

现在对EDA的概念或范畴用得很宽。

包括在机械、电子、通信、航空航天、化工、矿产、生物、医学、军事等各个领域，都有EDA的应用。

目前EDA 技术已在各大公司、企事业单位和科研教学部门广泛使用。

例如在飞机制造过程中，从设计、性能测试及特性分析直到飞行模拟，都可能涉及到EDA技术。

本文所指的EDA技术，主要针对电子电路设计、PCB设计和IC设计。

EDA 设计可分为系统级、电路级和物理实现级。

EDA常用软件EDA工具层出不穷，目前进入我国并具有广泛影响的EDA软件有：EWB、PSPICE、OrCAD、PCAD、Protel、ViewLogic、Mentor、Graphics、Synopsys、LSIlogic、Cadence、MicroSim等等。

这些工具都有较强的功能，一般可用于几个方面，例如很多软件都可以进行电路设计与仿真，同时以可以进行PCB自动布局布线，可输出多种网表文件与第三方软件接口。

下面按主要功能或主要应用场合，分为电路设计与仿真工具、PCB设计软件、IC 设计软件、PLD设计工具及其它EDA软件，进行简单介绍。

1、电子电路设计与仿真工具电子电路设计与仿真工具包括SPICE/PSPICE；EWB；Matlab；SystemView；MMICAD 等。

下面简单介绍前三个软件。

（1）SPICE（Simulation Program with Integrated Circuit Emphasis）是由美国加州大学推出的电路分析仿真软件，是20世纪80年代世界上应用最广的电路设计软件，1998年被定为美国国家标准。

EDA课程设计论文几款EDA软件分析院系;专业：学号：姓名：指导老师：摘要：在弱电专业课程的学习过程中,学生务必要掌握几种常用的EDA软件。

本文主要介绍了几种目前在教学、科研和开发生产中常用的EDA软件,并对软件的主要功能特点，应用范围等方面进行了简要分析。

关键词：EDA Quartus II Protel Multisim MatlabEDA技术是在电子CAD技术基础上发展起来的计算机软件系统，是指以计算机为工作平台，融合了应用电子技术、计算机技术、信息处理及智能化技术的最新成果，进行电子产品的自动设计。

利用EDA工具，电子设计师可以从概念、算法、协议等开始设计电子系统，大量工作可以通过计算机完成，并可以将电子产品从电路设计、性能分析到设计出IC版图或PCB版图的整个过程在计算机上自动处理完成。

下面介绍几款比较常用的EDA软件工具。

一、Quartus II1、简介Quartus II 是Altera公司的综合性PLD/FPGA开发软件，支持原理图、VHDL、VerilogHDL以及AHDL（Altera HardwareDescription Language）等多种设计输入形式，内嵌自有的综合器以及仿真器，可以完成从设计输入到硬件配置的完整PLD设计流程。

Quartus II可以在XP、Linux以及Unix上使用，除了可以使用Tcl脚本完成设计流程外，提供了完善的用户图形界面设计方式。

具有运行速度快，界面统一，功能集中，易学易用等特点。

Quartus II支持Altera的IP核，包含了LPM/MegaFunction宏功能模块库，使用户可以充分利用成熟的模块，简化了设计的复杂性、加快了设计速度。

对第三方EDA工具的良好支持也使用户可以在设计流程的各个阶段使用熟悉的第三方EDA工具。

此外，Quartus II 通过和DSP Builder工具与Matlab/Simulink相结合，可以方便地实现各种DSP应用系统；支持Altera的片上可编程系统（SOPC）开发，集系统级设计、嵌入式软件开发、可编程逻辑设计于一体，是一种综合性的开发平台。

EDA仿真软件介绍EDA（Electronic Design Automation）是一类电子设计自动化软件，用于辅助电子产品的设计与仿真。

EDA软件帮助工程师在电子产品的设计过程中快速、准确地完成各种任务，从而提高设计效率和产品质量。

本文将介绍几款常见的EDA仿真软件，以及它们的特点和优势。

1. Cadence AllegroCadence Allegro是一款功能强大的EDA仿真软件。

它提供了完整的设计流程，包括原理图设计、PCB（Printed Circuit Board）布局和仿真。

Cadence Allegro可以帮助工程师快速设计复杂的电子电路，并进行各种信号和功耗仿真。

该软件具有直观的用户界面，易于学习和使用。

此外，Cadence Allegro还提供了丰富的库和模型，方便用户进行各种电路设计和仿真。

2. Mentor Graphics PADSMentor Graphics PADS是一款流行的EDA仿真软件，专门用于PCB设计和仿真。

它提供了直观的用户界面，支持多种设计工具和功能，如原理图设计、电路仿真、PCB布局和封装设计等。

此外，Mentor Graphics PADS还提供了强大的仿真和验证功能，可以帮助工程师检测电路的性能和可靠性问题，提高产品的质量。

3. Altium DesignerAltium Designer是一款专业的PCB设计和仿真软件。

它提供了完整的设计流程，包括原理图设计、PCB布局和仿真。

Altium Designer具有友好的用户界面，支持多种设计工具和功能，如自动布线、3D模拟和原理图捕捉等。

此外，Altium Designer还提供了丰富的库和模型，方便用户进行各种电路设计和仿真。

4. Ansys HFSSAnsys HFSS是一款强大的高频电磁场仿真软件。

它可以帮助工程师对射频（Radio Frequency）和微波（Microwave）电路进行仿真，包括天线设计、滤波器设计和射频电路设计等。

三款EDA工具，AD、PADS与Allegro的简单介绍一、市面上原理图设计和pcb绘制的软件主要有如下三个：1、Altium Designer(简称AD)2、PADS3、Cadence的Allegro(简称阿狸狗)二、三款软件的简单介绍Altium Designer：优点：1、软件界面友好，操作简单，适合入门，由于前身是protel99SE，有广大的学生会使用，有很好的群众基础。

2、绘制原理图和PCB都是在同一个软件。

缺点：1、非常吃电脑内存，一般的电脑用起来非常慢，需要配置比较高的电脑。

2、AD的容错率较差，如果粗心一点那么很可能导致出错。

3、大型公司使用AD比较少，工作上升空间不大。

应用场景：主要是一些简单的双层及四层板，市面上小型产品使用较多。

PADS：特点：有三个界面：PADS Logic 、PADS Layout 、PADS RouterPADS Logic用于原理图设计PADS Layout用于布局PADS Router用于布线应用场景：PADS目前主要流行在沿海地区，比如说广州、深圳。

PADS主要用在消费类电子产品，早期的VCD,DVD,MP3 ,MP4，U盘，液晶电视，到现在的平板电脑，行车记录仪，车载电子产品，导航仪，数字机顶盒，安卓智能电视盒、手机等都是由PADS绘制的。

PADS界面比较简单，上手还是比较容易的。

而且PAD画一下比较大型的板子比较好，在一些沿海发达地区找工作还是较为容易，薪资上升空间也不错。

Allegro：Allegro应该叫Cadence allegro。

Cadence是公司名，allegro是该公司旗下的设计软件，一般用OrCAD Capture画原理图，用Allegro画PCB。

优点：功能强大。

缺点：不好学，不容易上手。

应用：allegro一般只有大公司用，特别是做电脑主板的公司用，因为这个软件功能强大，画大型板子有优势。

如电脑主板，大型工控板，服务器主板，等大型板子，他的效率和优势非常明显。

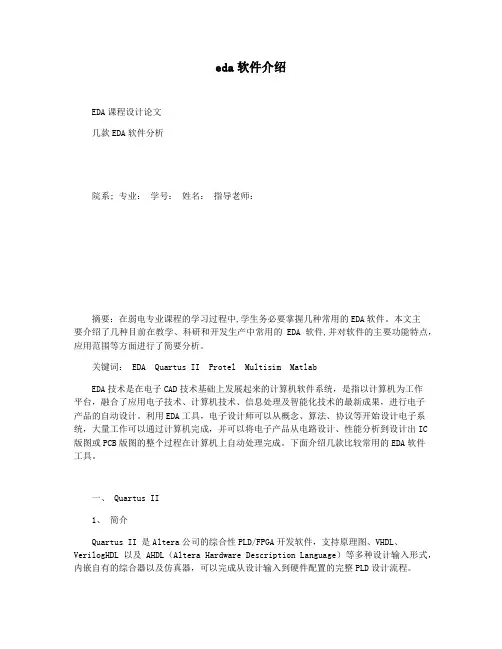

eda软件介绍EDA课程设计论文几款EDA软件分析院系; 专业：学号：姓名：指导老师：摘要：在弱电专业课程的学习过程中,学生务必要掌握几种常用的EDA软件。

本文主要介绍了几种目前在教学、科研和开发生产中常用的EDA软件,并对软件的主要功能特点，应用范围等方面进行了简要分析。

关键词： EDA Quartus II Protel Multisim MatlabEDA技术是在电子CAD技术基础上发展起来的计算机软件系统，是指以计算机为工作平台，融合了应用电子技术、计算机技术、信息处理及智能化技术的最新成果，进行电子产品的自动设计。

利用EDA工具，电子设计师可以从概念、算法、协议等开始设计电子系统，大量工作可以通过计算机完成，并可以将电子产品从电路设计、性能分析到设计出IC 版图或PCB版图的整个过程在计算机上自动处理完成。

下面介绍几款比较常用的EDA软件工具。

一、 Quartus II1、简介Quartus II 是Altera公司的综合性PLD/FPGA开发软件，支持原理图、VHDL、VerilogHDL以及AHDL（Altera Hardware Description Language）等多种设计输入形式，内嵌自有的综合器以及仿真器，可以完成从设计输入到硬件配置的完整PLD设计流程。

Quartus II可以在XP、Linux以及Unix上使用，除了可以使用Tcl脚本完成设计流程外，提供了完善的用户图形界面设计方式。

具有运行速度快，界面统一，功能集中，易学易用等特点。

Quartus II支持Altera的IP核，包含了LPM/MegaFunction宏功能模块库，使用户可以充分利用成熟的模块，简化了设计的复杂性、加快了设计速度。

对第三方EDA工具的良好支持也使用户可以在设计流程的各个阶段使用熟悉的第三方EDA工具。

此外，Quartus II 通过和DSP Builder工具与Matlab/Simulink相结合，可以方便地实现各种DSP应用系统；支持Altera的片上可编程系统（SOPC）开发，集系统级设计、嵌入式软件开发、可编程逻辑设计于一体，是一种综合性的开发平台。

２００６年３月第１期张水利等：常用ＥＤＡ软件简介常用ＥＤＡ软件简介张水利鲁冠华刘星（山东水利职业学院，山东日照２７６８２６）摘要：电子设计自动化（ＥＤＡ）是近几年发展起来的设计方法，它为电子技术的发展提供了强劲的动力，有力地促进了电子技术的迅速进步。

作为以培养应用技术型人才为主的高职院校，电气类专业的老师和学生都应该了解并掌握常用的ＥＤＡ软件，以便更好地为自己的工作和学习服务。

关键词：电子设计自动化；设计方法；高职学院；ＥＤＡ软件ＥＤＡ是ＥｌｅｃｔｒｏｎｉｃＤｅｓｉｇｎＡｕｔｏｍａｔｉｏｎ的缩写，其含义为电子设计自动化，是２０世纪９０年代初从计算机辅助设计（ＣＡＤ）、计算机辅助制造（ＣＡＭ）、计算机辅助测试（ＣＡＴ）和计算机辅助工程（ＣＡＥ）的概念发展而来的。

ＥＤＡ技术就是以计算机为工具，在ＥＤＡ软件平台上，设计者用硬件描述语言ＨＤＬ完成设计文件，然后由计算机自动地完成逻辑编译、化简、分割、综合、优化、布局、布线和仿真，直至对于特定目标芯片的适配编译、逻辑映射和编程下载等工作。

早期的ＥＤＡ技术正如其定义，专门用于ＰＬＤ（ＰｒｏｇｒａｍｍａｂｌｅＬｏｇｉｃＤｅｖｉｃｅ）、ＣＰＬＤ（ＣｏｍｐｌｅｘＰＬＤ）、ＦＰＧＡ（ＦｉｅｌｄＰｒｏｇｒａｍｍａｂｌｅＧａｔｅＡｒｒａｙ）、ＡＳＩＣ（ＡｐｐｌｉｃａｔｉｏｎＳｐｅｃｉｆｉｃＩｎｔｅｇｒａｔｅｄＣｉｒｃｕｉｔ）器件的设计领域，只有专业人士才会接触。

后来，随着计算机技术和电子技术的进步，ＥＤＡ技术逐渐深入到电子设计的各个领域。

在ＰＣＢ设计、电路仿真等领域也开始大量应用计算机软件，所以又有人对ＥＤＡ的定义进行了延伸，认为ＥＤＡ技术是指以计算机为工作平台，融合了应用电子技术、计算机技术、智能化技术最新成果而研制的电子ＣＡＤ通用软件包，主要能辅助进行ＩＣ设计、电子电路设计与仿真以及ＰＣＢ设计等工作。

广义上的ＥＤＡ软件包括哪些，这些问题各专业人士有不同的观点。

笔者认为，目前常用的ＥＤＡ软件可分为以下几个方面：１电路仿真软件电路仿真软件主要应用于电路设计过程中。

电路设计EDA软件的比较电子设计自动化（Electronic Design Automation，EDA）软件是用于电路设计的计算机辅助工具。

它们提供了一系列工具，协助工程师进行电路设计、仿真和验证。

EDA软件的竞争激烈，市场上有许多不同的EDA软件供应商。

在本文中，将对几种常见的EDA软件进行比较，包括Cadence、Mentor、Synopsys和Altium。

Cadence是EDA软件领域的领导者之一、Cadence的主要产品包括OrCAD和Allegro。

OrCAD是一款功能强大的电路设计软件，它提供了完整的电路设计、仿真和验证工具。

Allegro是一款专业的PCB设计软件，它可用于设计复杂的印制电路板。

Cadence的软件具有丰富的功能和灵活的用户界面，但学习曲线较陡峭，需要一定的培训和经验才能熟练使用。

Mentor是另一家知名的EDA软件供应商。

Mentor的产品广泛应用于电路设计和印制电路板设计。

Mentor的主要产品包括PADS和Expedition。

PADS是一款简化的电路设计软件，适用于中小型项目。

Expedition是一款全面的PCB设计软件，适用于复杂的印制电路板设计。

Mentor的软件具有用户友好的界面和强大的功能，但价格相对较高，对于小规模企业来说可能不太实惠。

Altium是一个相对较新但快速发展的EDA软件供应商。

它的主要产品是Altium Designer，是一款综合性的电路设计和PCB设计软件。

Altium Designer具有易于使用的界面和强大的功能，可同时满足小型和中型项目的需求。

Altium Designer还提供了丰富的设计资源库和在线社区，使工程师能够方便地获取和分享设计资源和经验。

尽管Altium的市场份额相对较小，但由于其出色的性能和相对较低的价格，它越来越受到工程师的青睐。

综上所述，Cadence、Mentor、Synopsys和Altium是几家知名的EDA软件供应商。

电路设计中常见的EDA工具介绍电路设计是电子工程的重要分支之一，而电路的设计离不开EDA工具的支持。

EDA（Electronic Design Automation，电子设计自动化）工具是一些软件程序，可以辅助电路设计师完成从电路原理图到PCB（Printed Circuit Board，印刷电路板）布局的全过程。

本文将介绍电路设计中几种常见的EDA工具及其特点。

一、原理图绘制工具：EagleEagle是一款多功能的电子设计软件，用户可以使用它绘制电路原理图、设计PCB、布线等。

Eagle具有简单、易学、易用的特点，可以轻松应对小型电路的设计，而且其元器件库也非常丰富，几乎能够满足绝大部分的需求。

Eagle支持标准的Gerber输出格式，可以与各类CAM（Computer Aided Manufacturing，计算机辅助制造）软件无缝对接。

二、仿真工具：PSPICEPSPICE是由美国公司Cadence设计的一款电路仿真软件。

PSPICE是目前业内广泛使用的一款仿真工具，因其良好的仿真支持及完整的仿真模型而受到大量用户的青睐。

PSPICE能够对于线性、非线性、数字、模拟和混合信号电路进行精确的仿真分析，并提供充分的仿真结果分析与可视化手段。

此外，PSPICE还支持各类外部模型与设备的导入，可大大提升模型的准确性。

三、布局设计工具：Altium DesignerAltium Designer是一款基于Windows平台的PCB设计软件，经过多年的发展，它已成为市场上的佼佼者。

Altium Designer具有强大的元器件绘制和模块化设计引擎，可以支持多方面的设计工具。

其直观的用户界面、超快的地图绘制工具和高度自动化的功能导向使得用户通常可以极快地获得确定的结果。

同时，Altium Designer还可以与其他ECAD软件轻松集成，能够满足中等或大型的电路板设计的要求。

四、封装设计工具：PADSPADS是一个完全集成化的电子设计系统，提供了一个全面的、可靠的PCB设计问题解决方案。

EDA常用软件介绍EDA工具层出不穷，目前进入我国并具有广泛影响的EDA软件有：EWB、PSPICE、OrCAD、PCAD、Protel、Viewlogic、Mentor、Graphics、Synopsys、LSIlog ic、Cadence、MicroSim等等。

这些工具都有较强的功能，一般可用于几个方面，例如很多软件都可以进行电路设计与仿真，同时以可以进行PCB自动布局布线，可输出多种网表文件与第三方软件接口。

下面按主要功能或主要应用场合，分为电路设计与仿真工具、PCB设计软件、IC设计软件、PLD设计工具及其它EDA软件，进行简单介绍。

1、电子电路设计与仿真工具电子电路设计与仿真工具包括SPICE/PSPICE；EWB；Matlab；SystemView；MMICAD等。

下面简单介绍前三个软件。

（1）SPICE（Simulation Program with Integrated Circuit Emphasis）是由美国加州大学推出的电路分析仿真软件，是20世纪80年代世界上应用最广的电路设计软件，1998年被定为美国国家标准。

1984年，美国MicroSim公司推出了基于SPICE 的微机版PSPICE（Personal—SPICE）。

现在用得较多的是PSPICE6.2，可以说在同类产品中，它是功能最为强大的模拟和数字电路混合仿真EDA软件，在国内普遍使用。

最新推出了PSPICE9.1版本。

它可以进行各种各样的电路仿真、激励建立、温度与噪声分析、模拟控制、波形输出、数据输出、并在同一窗口内同时显示模拟与数字的仿真结果。

无论对哪种器件哪些电路进行仿真，都可以得到精确的仿真结果，并可以自行建立元器件及元器件库。

（2）EWB(Electronic Workbench)软件是Interactive ImageTechnologies Ltd 在20世纪90年代初推出的电路仿真软件。

目前普遍使用的是EWB5.2，相对于其它EDA软件，它是较小巧的软件（只有16M）。
