西安电子科技大学电工电子实验中心

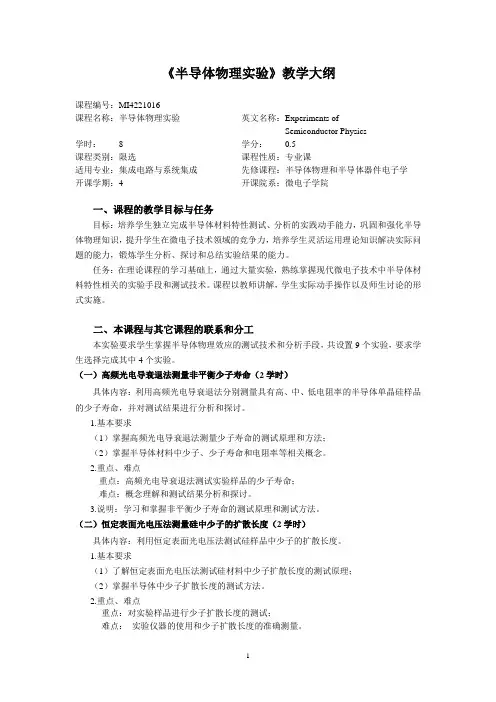

《半导体物理实验》教学大纲课程编号：MI4221016课程名称：半导体物理实验英文名称：Experiments ofSemiconductor Physics学时：8 学分：0.5课程类别：限选课程性质：专业课适用专业：集成电路与系统集成先修课程：半导体物理和半导体器件电子学开课学期：4 开课院系：微电子学院一、课程的教学目标与任务目标：培养学生独立完成半导体材料特性测试、分析的实践动手能力，巩固和强化半导体物理知识，提升学生在微电子技术领域的竞争力，培养学生灵活运用理论知识解决实际问题的能力，锻炼学生分析、探讨和总结实验结果的能力。

任务：在理论课程的学习基础上，通过大量实验，熟练掌握现代微电子技术中半导体材料特性相关的实验手段和测试技术。

课程以教师讲解，学生实际动手操作以及师生讨论的形式实施。

二、本课程与其它课程的联系和分工本实验要求学生掌握半导体物理效应的测试技术和分析手段，共设置9个实验，要求学生选择完成其中4个实验。

（一）高频光电导衰退法测量非平衡少子寿命（2学时）具体内容：利用高频光电导衰退法分别测量具有高、中、低电阻率的半导体单晶硅样品的少子寿命，并对测试结果进行分析和探讨。

1.基本要求（1）掌握高频光电导衰退法测量少子寿命的测试原理和方法；（2）掌握半导体材料中少子、少子寿命和电阻率等相关概念。

2.重点、难点重点：高频光电导衰退法测试实验样品的少子寿命；难点：概念理解和测试结果分析和探讨。

3.说明：学习和掌握非平衡少子寿命的测试原理和测试方法。

（二）恒定表面光电压法测量硅中少子的扩散长度（2学时）具体内容：利用恒定表面光电压法测试硅样品中少子的扩散长度。

1.基本要求（1）了解恒定表面光电压法测试硅材料中少子扩散长度的测试原理；（2）掌握半导体中少子扩散长度的测试方法。

2.重点、难点重点：对实验样品进行少子扩散长度的测试；难点：实验仪器的使用和少子扩散长度的准确测量。

3.说明：掌握半导体中少子扩散长度的测试方法。

第一批国家级实验教学示范中心名单物理类：北京大学基础物理实验教学中心中国科学技术大学物理实验教学中心南京大学物理学实验教学中心上海交通大学物理实验中心北京交通大学物理实验中心西安交通大学大学物理教学实验中心化学类：南京大学化学实验教学中心北京大学化学基础实验教学中心厦门大学化学实验教学中心浙江大学化学实验教学中心南开大学化学实验教学中心中山大学化学实验教学中心天津大学化学化工实验教学中心大连理工大学基础化学实验中心生物类：清华大学现代生命科学实验教学中心武汉大学生物学实验教学中心复旦大学生物科学实验教学中心厦门大学生命科学实验教学中心吉林大学生物基础实验教学中心电子类：东南大学电工电子实验中心华中科技大学电工电子实验教学中心西安电子科技大学电工电子实验中心北京理工大学电工电子教学实验中心电子科技大学电子实验中心哈尔滨工程大学电工电子实验教学中心第二批国家级实验教学示范中心名单物理类：清华大学实验物理教学中心南开大学基础物理实验教学中心东南大学物理实验中心山西大学物理实验教学中心华南师范大学物理学科基础课实验教学中心化学类：武汉大学化学实验教学中心中南大学化学实验教学中心吉林大学化学实验教学中心湖南大学基础化学实验教学中心西北大学化学实验教学中心郑州大学化学实验教学中心生物类：北京大学生物基础实验教学中心浙江大学生物实验教学中心南京大学生命科学实验教学中心四川大学生物科学实验教学中心中山大学生物学实验教学中心云南大学生命科学实验教学中心电子类：北京交通大学电工电子实验教学中心西安交通大学电工电子教学实验中心东北大学电子实验教学中心南京航空航天大学电工电子实验教学中心杭州电子科技大学电工电子实验中心青岛大学电工电子实验教学中心兰州交通大学电工电子实验中心河南理工大学电工电子实验中心力学类：西北工业大学力学实验教学中心浙江大学力学实验教学中心哈尔滨工业大学力学实验教学中心西南交通大学力学实验中心同济大学力学实验教学中心北京工业大学工程力学实验中心南昌大学工程力学实验中心机械类：华中科技大学机械实验教学中心西南交通大学机械基础实验教学中心哈尔滨工业大学机械工程实验教学中心重庆大学机械基础实验教学中心天津大学机械工程实践教学中心华南理工大学机械基础教学实验中心计算机类：北京航空航天大学计算机学院教学实验中心医学类：中山大学基础医学实验教学中心中南大学医学机能学实验教学中心山东大学医学基础实验教学中心南京医科大学基础医学实验教学中心天津中医药大学针灸实验教学中心黑龙江中医药大学教学实验中心经济管理类：广东商学院经济与管理实验教学中心上海理工大学经济管理实验中心传媒类：武汉大学新闻传播学实验教学中心综合性工程训练中心类：大连理工大学工程训练中心东南大学机电综合工程训练中心西安电子科技大学综合性工程训练中心哈尔滨工程大学工程训练中心合肥工业大学工程训练中心北京理工大学工程训练中心清华大学基础工业训练中心上海工程技术大学现代工业实训中心福州大学机电工程实践中心昆明理工大学工程训练中心太原理工大学工程训练中心2007年度国家级实验教学示范中心建设单位名单物理类：中南大学物理实验教学中心武汉大学物理实验教学中心复旦大学物理教学实验中心西南交通大学物理实验中心吉林大学物理实验教学中心中山大学物理实验教学中心苏州大学物理实验教学中心福建师范大学物理学实验教学中心河北工业大学物理实验中心大连大学基础物理实验中心浙江工业大学物理实验教学中心化学化工类：兰州大学大学化学实验教学中心华东理工大学工科化学实验教学中心北京师范大学化学实验教学中心陕西师范大学化学实验教学中心南京理工大学化学化工实验教学中心福州大学化学化工实验教学中心山西大学化学实验教学示范中心河北大学化学实验中心云南大学化学化工实验教学中心山东师范大学化学实验教学中心吉首大学化学实验教学中心安徽师范大学化学实验教学中心生物类：中国科学技术大学生命科学实验教学中心南开大学生物实验教学中心东北师范大学生物基础实验教学中心兰州大学生物学实验教学中心中国农业大学生命科学实验教学中心华中农业大学生物学实验教学中心中国海洋大学海洋生命科学实验教学中心河南师范大学生命科学实验教学中心扬州大学生物科学与技术实验教学中心河北师范大学生物学实验教学中心内蒙古大学生命科学本科基础实验教学中心电子电气信息类：大连理工大学电工电子实验中心西南交通大学电气工程基础实验中心武汉大学电工电子实验教学中心中国矿业大学电工电子教学实验中心哈尔滨工业大学电工电子实验教学中心浙江大学电工电子实验教学中心重庆大学电工电子基础实验教学中心北京邮电大学电子信息实验教学中心长春理工大学电工电子实验教学中心桂林电子科技大学电子电路实验教学中心长江大学电工电子实验教学中心中北大学电工电子实验教学中心山东科技大学电工电子实验教学中心力学类：清华大学力学实验教学中心上海交通大学工程力学实验中心天津大学力学工程实验中心西安交通大学力学实验教学中心河海大学力学实验教学中心上海大学力学实验教学中心太原理工大学工程力学实验中心辽宁工程技术大学力学实验教学中心机械类：南京航空航天大学机械工程实验教学中心吉林大学机械基础实验教学中心浙江大学机械工程实验教学中心西北工业大学机械基础实验教学中心武汉科技大学机械实验教学中心兰州理工大学机械工程实践教学中心广西大学机械工程实验教学中心浙江理工大学机械基础实验教学中心计算机类：清华大学计算机实验教学中心北京大学计算机实验教学中心同济大学计算机与信息技术教学实验中心西安交通大学计算机教学实验中心哈尔滨工业大学计算机科学与技术实验中心东南大学计算机教学实验中心电子科技大学计算机实验教学中心杭州电子科技大学计算机实验教学中心兰州交通大学计算机科学与技术实验教学中心材料类：中南大学材料科学与工程实验教学中心北京科技大学材料科学与工程学院实验中心武汉理工大学材料科学与工程实验教学中心郑州大学材料科学与工程实验教学中心燕山大学材料综合实验教学中心西北第二民族学院材料科学实验教学中心地学类：南京大学地球科学实验教学中心中国地质大学（武汉）周口店野外地质实践教学中心西北大学地质学实验教学示范中心首都师范大学地理科学与技术实验教学中心桂林工学院基础地质实验教学中心植物类：山东农业大学农业生物学实验教学中心南京林业大学林学实验教学中心华南农业大学植物生物学基础实验教学中心东北农业大学植物科学与技术实验教学中心湖南农业大学植物科学实验教学中心中南林业科技大学森林植物实验教学中心甘肃农业大学植物生产类实验教学中心云南农业大学农科专业基础实验教学中心动物类：西北农林科技大学动物科学实验教学示范中心四川农业大学动物类实验教学中心河南农业大学动物科学实验教学中心新疆农业大学动物生产与疫病防制实验教学中心福建农林大学动物科学实验教学中心医学基础类：四川大学华西口腔医学基础实验教学中心北京协和医学院基础医学实验教学中心华中科技大学基础医学实验教学中心天津医科大学基础医学实验教学中心哈尔滨医科大学基础医学实验教学中心青岛大学基础医学实验教学中心药学类：中国药科大学药学实验教学中心沈阳药科大学药学实验教学中心成都中医药大学中药学实验教学中心上海中医药大学实验教学中心广州中医药大学中药学实验教学中心河北医科大学药学实验教学中心经济管理类：厦门大学经济与管理教学实验中心山东大学管理学科实验中心北京大学经济管理实验教学中心重庆大学经济管理实验教学中心中南财经政法大学经济管理实验教学中心嘉兴学院经济管理实验中心重庆工商大学经济管理实验教学中心上海对外贸易学院国际商务实验中心北京工商大学经济管理实验中心江西财经大学经济管理与创业模拟实验教学中心贵州财经学院经济管理实验中心河北经贸大学经济管理实验中心内蒙古财经学院经济管理实验实训中心传媒类：中国传媒大学广播电视与新媒体实验教学中心华南师范大学信息传播实验教学中心安徽大学新闻传播实验教学中心综合性工程训练中心：山东大学工程训练中心上海交通大学工程训练中心北京航空航天大学工程训练中心四川大学工程训练中心中国民航大学工程技术训练中心华北电力大学工程训练中心江苏大学工程训练中心（工业中心）广东工业大学工程训练中心河南理工大学工程训练中心南昌航空大学工程训练中心西安理工大学工程训练中心2008年度国家级实验教学示范中心建设单位名单物理类：重庆大学物理实验教学中心大连理工大学基础物理实验中心广西师范大学物理学实验教学中心哈尔滨工程大学物理实验教学中心河北师范大学物理实验教学中心华中科技大学物理实验教学中心兰州大学大学物理实验教学中心南昌航空大学大学物理实验中心青海师范大学物理实验教学中心山东大学物理实验教学中心西北大学物理实验教学中心云南师范大学物理实验教学中心化学化工类：北京化工大学化学化工教学实验中心复旦大学化学教学实验中心广州大学化学化工实验教学中心哈尔滨工业大学化学实验中心河北科技大学化工制药实验教学中心河南师范大学化学实验教学中心华中师范大学化学实验教学中心宁夏大学基础化学实验中心青岛科技大学化工过程实验教学中心西南石油大学化学化工实验教学中心中国科学技术大学化学实验教学中心生物类：北京师范大学生命科学与技术实验教学中心福建师范大学生物学实验教学中心贵州大学农业生物实验教学中心海南大学海洋生物实验教学中心湖北师范学院生物学实验教学中心湖南师范大学生物学实验中心南京工业大学生物化学工程实验教学中心新疆大学生物学实验中心电子电气信息类：北京信息科技大学电子信息与控制实验教学中心大连海事大学电工电子实验教学中心电子科技大学通信与信息系统实验中心东北电力大学电气工程实验教学中心湖南科技大学电子与电气技术实验教学中心华南理工大学电气信息及控制实验教学中心南昌大学电工电子实验中心清华大学电气工程实验教学中心上海交通大学电工电子实验教学中心天津大学电气电子实验教学中心西安电子科技大学通信与信息工程实验教学中心西藏大学信息技术实验教学中心厦门大学电子信息实验教学中心机械类：长春理工大学机械工程实验教学中心合肥工业大学机械工程实验教学中心清华大学机械工程实验教学中心山东大学机械基础实验教学中心太原科技大学机械实验教学中心西安交通大学机械基础实验教学中心燕山大学机电液一体化实验教学中心土建类：北京交通大学土木工程实验中心长沙理工大学土木工程专业实验教学中心武汉大学水利水电工程实验教学中心西安建筑科技大学土木工程实验教学中心西南交通大学土木工程实验教学中心材料类：重庆大学工程材料实验教学中心东北大学冶金与材料工程实验教学中心哈尔滨工业大学材料科学与工程实验教学中心昆明理工大学冶金工程实验教学中心四川大学材料科学与工程实验教学中心湘潭大学材料科学与工程实验教学中心环境类：桂林工学院水污染控制实验教学中心同济大学环境科学与工程实验教学中心地学类：北京大学地球科学实验教学中心成都理工大学地质工程实验教学中心东华理工大学放射性地质实验教学中心南京师范大学地理科学实验教学中心石家庄经济学院地学实验教学中心中国海洋大学海洋学实验教学中心植物类：河北农业大学植物科学与技术实验教学中心华中农业大学作物学实验教学中心江西农业大学植物生产实验教学中心内蒙古农业大学植物学实验教学中心南京农业大学植物生产实验教学中心浙江大学农业生物学实验教学中心动物类：湖南农业大学动物科学实验教学中心吉林大学动物科技实验教学中心山东农业大学动物科学与动物医学实验教学中心山西农业大学动物医学实验教学中心西南大学动物科学实验教学中心临床技能类：哈尔滨医科大学临床技能实验教学中心华中科技大学临床技能实验教学中心南京中医药大学护理实验教学中心四川大学华西临床技能实验教学中心中南大学临床技能训练中心中山大学临床技能中心遵义医学院临床技能实验教学中心医学基础类：吉林大学基础医学实验教学中心南方医科大学医学基础实验教学中心宁夏医学院基础医学实验教学中心首都医科大学基础医学实验教学中心新疆医科大学基础医学实验教学中心中国医科大学医学基础实验教学中心重庆医科大学基础医学实验教学中心经济管理类：安徽大学经济管理实验教学中心东北财经大学经济管理实验教学中心广西大学经济与管理实验中心哈尔滨商业大学经管综合实践中心兰州商学院经济管理实验教学中心南京财经大学经济管理实验教学中心南开大学经济实验教学中心上海财经大学经济与管理实验教学中心石河子大学经济与管理实验中心首都经济贸易大学经济与管理实验教学中心武汉大学经济与管理实验教学中心西安交通大学管理教学实验中心西南财经大学经济管理实验教学中心中国人民大学经济与管理实验教学中心法学类：华东政法大学法学综合实验教学中心辽宁大学法学教学综合实训中心西北政法大学法学实验实训中心中国人民公安大学公安执法实验教学中心中南财经政法大学法学实验教学中心传媒类：东北师范大学传媒实验教学中心河南大学新闻与传播实验教学中心暨南大学媒体实验教学中心南京大学传媒实验教学中心陕西师范大学数字传媒技术实验教学中心上海理工大学现代出版印刷实验教学中心天津师范大学新闻传播实验中心浙江师范大学信息传播实验教学中心中国人民大学新闻传播实验中心艺术类：湖南大学艺术与设计实验教学中心四川美术学院艺术实验教学中心天津美术学院美术学实验教学中心中央音乐学院乐队教学实训中心综合性工程训练中心：长春工业大学工程训练中心桂林电子科技大学机电综合工程训练中心河北工业大学工程训练中心华南理工大学工程训练中心上海大学工程技术训练中心沈阳航空工业学院工程训练中心天津工程师范学院工程实训中心武汉理工大学机电工程实验实训中心西南科技大学工程训练中心浙江大学工程训练中心中国石油大学(华东)石油工业训练中心2009年度国家级实验教学示范中心建设单位名单土建类北京工业大学土木工程实验教学中心长安大学土木工程实验教学中心重庆大学土木工程实验教学中心大连理工大学土木水利实验教学中心福州大学土木工程实验教学中心河海大学水利工程实验教学中心山东建筑大学土木工程实验教学中心石家庄铁道学院土木工程实验教学中心同济大学土木工程实验教学中心武汉大学测绘实验教学中心环境类安徽建筑工业学院水污染控制与废水资源化实验教学中心河北科技大学环境科学与工程实验教学中心湖南大学环境科学与工程实验教学中心昆明理工大学环境工程实验教学中心兰州大学环境地学实验教学中心南京大学环境科学与工程实验教学中心清华大学环境科学与工程实验实践教学中心武汉工程大学环境与化工清洁生产实验教学中心西安建筑科技大学环境类专业实验教学中心厦门大学海洋环境科学实验教学中心轻工纺织食品类东北农业大学食品科学与工程实验教学中心东华大学现代纺织教育实验教学中心华南理工大学轻工与食品实验教学中心江南大学食品发酵实验教学中心苏州大学纺织与服装设计实验教学中心天津工业大学纺织实验教学中心天津科技大学食品科学实验中心西南大学食品科学与工程实验教学中心浙江理工大学服装实验教学中心中国农业大学食品科学与工程实验教学中心能源动力类长沙理工大学能源系统与动力工程实验教学中心合肥工业大学新能源利用与电气控制实验教学中心华北电力大学热能与动力工程实验教学中心上海理工大学能源动力工程实验教学中心天津商业大学热能与动力工程实验教学中心浙江大学能源与动力实验教学中心资源勘探类大庆石油学院石油工程与地质实验教学中心吉林大学应用地球物理实验教学中心中国地质大学（武汉）固体矿产勘查实验教学中心中国矿业大学矿业工程实验教学中心中国石油大学（华东）石油工程实验教学中心中南大学资源加工实验教学中心交通运输类北京交通大学交通运输实验中心大连海事大学航海实验实训教学中心东南大学道路交通工程实验教学中心集美大学海上专业实验教学中心武汉理工大学船舶运输实验实训教学中心西南交通大学交通运输实验中心航空航天类北京航天航空大学航空航天实验教学中心哈尔滨工业大学飞行器控制实验教学中心南京航天航空大学航空工程实验教学中心沈阳航空工业学院航空工程实验中心西北工业大学航空实验教学中心水产类大连水产学院水产养殖学实验教学中心华中农业大学水产养殖实验教学中心宁波大学水产养殖实验教学中心上海海洋大学水产科学实验教学中心天津农学院水产生态与养殖实验教学中心中国海洋大学水产科学实验教学中心农林工程类东北林业大学森林工程实验教学中心河北农业大学林果生态工程实验教学中心华南农业大学农业工程实验教学中心南京林业大学园林实验教学中心山东农业大学农业机械化及其自动化实验教学中心西北农林科技大学农业水工程实验教学中心临床技能类福建医科大学护理学实验教学中心海南医学院临床技能实验教学中心第四军医大学口腔医学实验教学中心南昌大学临床医学实验教学中心南通大学临床技能训练中心山西医科大学临床技能实训中心汕头大学医学院临床技能实验教学中心上海交通大学临床技能实验教学中心首都医科大学临床技能中心温州医学院眼视光学实验教学中心西安交通大学临床技能实验教学中心中国医科大学临床技能实践教学中心中医类北京中医药大学中医学实验教学中心广州中医药大学中医学实验教学中心湖南中医药大学中医技能实验教学中心南京中医药大学中医临床实验教学中心青海大学藏医药学实验教学中心山东中医药大学中医药综合教学实验中心上海中医药大学中医学实验教学中心天津中医药大学临床技能实训教学中心公共卫生类贵阳医学院公共卫生实验教学中心哈尔滨医科大学预防医学实验教学中心华中科技大学预防医学实验教学中心南方医科大学预防医学实验教学中心南京医科大学预防医学实验教学中心天津医科大学预防医学实验教学中心法学类四川警察学院警务实验教学中心西南政法大学证据技术实验教学中心湘潭大学法学实验教学中心中国政法大学法学实验教学中心中山大学法学实验教学中心传媒类复旦大学新闻传播实验教学中心深圳大学传媒实验教学中心云南大学新闻传播实验教学中心艺术类东北师范大学美术实验教学中心广西艺术学院音乐实验教学中心哈尔滨师范大学艺术实验教学中心。

电子科技大学全国排名情况电子科技大学全国排名情况电子科技大学是教育部直属、国家“985工程”“211工程”重点建设大学。

2001年进入国家“985工程”重点建设大学行列。

下面是店铺为你整理的电子科技大学在全国的排名，希望对你有帮助。

电子科技大学简介电子科技大学是教育部直属全国重点大学，坐落于“天府之国”四川的省会，西南经济、文化、交通中心——成都市。

校园内树木葱绿，四季花香，环境优雅，是读书治学的理想之地。

电子科技大学原名成都电讯工程学院，是1956年在周恩来总理的亲自部署下，由交通大学、南京工学院(现东南大学)、华南工学院(现华南理工大学)的电子信息类学科合并创建而成。

学校1960年被列为全国重点大学;1997年首批成为国家“211工程”重点建设大学;2001年，教育部、四川省人民政府签署重点共建电子科技大学的协议，学校进入了国家《面向21世纪教育振兴行动计划》建设国内外知名高水平研究型大学(国家“985工程”重点建设大学)的行列。

学校占地4000余亩，设有研究生院和15个学院(部)，另有示范性软件学院、继续教育学院、职业技术学院和网络教育学院以及电子科技大学成都学院、电子科技大学中山学院两个独立学院。

学校图书馆馆舍总面积66974平方米，馆藏总量为438万册，其中纸质文献218万册，数字文献220万册。

网络学术资源系统45种，含154个数据库。

学校拥有现代化的体育场馆和体育设施。

全校现有各类全日制在读学生25000余人，其中博士、硕士研究生9000余人。

电子科技大学经过50多年的建设，形成了从本科到硕士研究生、博士研究生等多层次、多类型的人才培养格局，成为一所完整覆盖整个电子类学科，以电子信息科学技术为核心，以工为主，理工渗透，理、工、管、文协调发展的国家重点建设的多科性大学，在学科建设与人才培养、科学研究与服务社会等方面实现了卓有成效的发展。

学校现有一级学科国家重点学科2个(含6个二级学科国家重点学科)，国家重点(培育)学科2个，一级学科省级重点学科12个，二级学科省级重点学科3个;国家级重点实验室5个，部省级重点实验室36个。

电工电子实验室建设方案一、引言电工电子实验室是培养电工电子专业学生实践能力和创新意识的重要场所。

本文将提出一个电工电子实验室建设方案，旨在为学生提供优质的实验环境，促进他们的学习和发展。

二、实验室设备与工具1. 基础设施为了建设一个符合电工电子实验要求的实验室，我们将提供以下基础设施：（1）宽敞明亮的实验室空间，以容纳学生和设备。

（2）稳定可靠的电源供应系统，确保实验设备正常运行。

（3）安全可靠的紧急应急措施，包括灭火设备和急救箱等，以应对突发情况。

2. 实验仪器设备为了满足电工电子实验的需求，我们将提供以下实验仪器设备：（1）数字示波器：用于测量和观察电子信号波形。

（2）函数发生器：用于产生各种波形信号，供实验使用。

（3）电源和电源分析仪：用于提供电力供应和监测电源参数。

（4）信号发生器：用于产生各种标准信号，供实验和测试使用。

（5）数字万用表：用于测量电压、电流、电阻等电工参数。

（6）工作站和计算机：用于进行仿真、数据分析和实验管理等工作。

三、实验项目1. 电路实验电路实验是电工电子学习中的基础，我们将提供以下电路实验项目：（1）基本电路实验：如串并联电路、二极管特性等。

（2）放大电路实验：如共射极放大电路、共基极放大电路等。

（3）滤波电路实验：如低通滤波电路、高通滤波电路等。

（4）三相电路实验：如三相平衡电路、三相不平衡电路等。

2. 控制实验控制实验是电工电子学习中的关键，我们将提供以下控制实验项目：（1）开关控制实验：如开关电路、整流电路等。

（2）数字控制实验：如逻辑门控制电路、计数器控制电路等。

（3）模拟控制实验：如比例控制器、PID控制器等。

3. 通信实验通信实验是电工电子学习中的重要内容，我们将提供以下通信实验项目：（1）调制解调实验：如调幅调制与解调、调频调制与解调等。

（2）数字通信实验：如二进制调制、解调与误码率测试等。

（3）无线通信实验：如无线信号传输、无线信号接收等。

四、实验室管理1. 实验室安全为了确保学生的安全，我们将采取以下实验室管理措施：（1）制定实验室安全操作规程，明确实验室规章制度。

电工电子实验台操作规程1. 引言本文档旨在规范电工电子实验台的操作流程，确保实验台的安全使用和有效性。

准确而规范的操作有助于提高实验效果和保护实验员的人身安全。

2. 实验台设备电工电子实验台包括以下设备：•电源供应器•变压器•示波器•万用表•电流表•变频器•指示灯•接地线•电阻箱•电容箱•电感箱3. 实验台基本操作规程3.1. 实验准备1.检查所有设备的连接是否牢固，确保电源供应器的插头与插座连接可靠。

2.确保所有开关都是关闭的状态。

3.确保实验台周围没有杂物，保持整洁。

3.2. 开机与关闭1.先打开电源供应器的总开关。

2.按照实验要求调整电源供应器的电压和电流。

3.对于需要使用变频器的实验，打开变频器的开关。

4.启动相应的设备，根据需要调整其参数。

5.实验结束后，先关闭各设备的开关，再关闭电源供应器的总开关。

3.3. 测量与调试1.使用万用表、电流表或其他测量仪器进行电压、电流、电阻等参数的检测，确保安全范围内。

2.使用示波器观察电路中的波形，判断电路是否正常工作。

3.根据实验要求，进行电阻、电容和电感的调试，调整相关参数以达到预期效果。

3.4. 安全操作1.在进行任何操作之前，确保所有设备的电源供应已经关闭。

2.遵守操作仪器设备的规范和说明书，不随意更改设备参数。

3.不超过设备的额定电流和电压值，以免造成设备损坏或触电危险。

4.所有实验操作都应在干燥、通风良好的环境中进行，避免接触水源和潮湿环境。

5.不将金属物体接触到实验线路上，以防触电或短路。

3.5. 故障处理1.凡是发现设备故障或异常情况，应立即将设备断开电源并通知实验室管理员或相关工作人员。

2.通过观察、检查和排除方法，定位故障位置，并按照维修流程进行修复。

4. 实验台维护1.定期检查电源供应器、变压器、示波器等设备的连接，并确保连接牢固。

2.定期清洁设备表面，防止积灰影响仪器的正常工作。

3.定期检查实验台上的接地线，确保接地良好。

4.定期校准仪器，保证测量结果的准确性。

电工电子实验室安全操作规程一、实验前应认真预习实验指导书和教科书上与实验有关的内容，明确实验目的、任务、了解实验的基本原理。

二、每次实验先由教师讲解该实验的原理、步骤、要求和注意事项之后，学生才能开始进行实验。

三、实验线路接好以后，小组内先自行检查确认无误，再请教师复查后才能通电。

学生自己不能擅自接通电源。

四、实验电路通电以后，不能用手触摸任何带电部位，拆线时必须先切断电源。

五、做实验时要精力集中，认真操作。

严格遵守“学生实验守则”。

六、实验中若发现异常现象（如：声响、发热、焦臭等）应立即切断电源。

七、实验中所用仪器、仪表应注意规格、量程，必须按规定条件进行使用。

八、实验中不要随意搬动仪器设备。

九、实验完成后，应先切断电源。

仪器、仪表使用完毕后，一切按钮、按键、开关、档位等都要按有关要求恢复原位。

电子与电气工程系实验室电子与电气工程系大工房（电气控制技术实训基地）安全预案电气控制技术实训基地承担着学院电气自动化专业、仪表仪器、电子专业的实训任务，实训基地建于2006年4月，5月份就投入使用，电气控制技术实训总共有48个实训岗位，每两个岗位为一体，共用一个三相五线制电源，既三个相线、一个中性线和一个接地保护线。

每两个操作台有一个急停按钮，遇到紧急情况，可任意按其中的任意一个操作台上的急停按钮，实现全部操作台停电，每个操作台实现了漏电保护功能，任意一个操纵台漏电，漏电保护断路器无法合闸，既是合闸遇到漏电断路器会自动跳闸。

下面就大工房（电气控制技术实训基地）安全预案制定如下：1、大工房（电气控制技术实训基地）钥匙管理：大工房的钥匙有负责人（何银光）管理，包括锁门、开门，其他任何人无权拥有钥匙，如遇到特殊情况需要外出，则交给系主任，有系主任负责保管。

2、设备管理：大工房的设备有详细明细表，包括设备的种类、型号、数量、好坏情况均有详细登记。

设备购进和报废有详细登记，做到心中有数。

3、学生安全管理：大工房（电气控制技术实训基地）是一个强电实训基地，有电压380V和220V,有触电的危险，人体心脏只要通过30mA的电流就有触电的危险，所以学生在进入实训基地后安全防范就很重要，所以要做到以下几点：（1）在每批学生进入实训基地之前要进行安全教育和安全操作规程的学习，合格者方可进入实训基地实习，在实训过程中要时刻注意学生的行为。

实验一报告1.题目集成逻辑门的测试2.实验目的了解与非门各参数的意义。

熟悉万用表的使用方法。

熟悉数字逻辑实验板的使用方法。

了解集成逻辑门电路的使用注意事项。

3.实验设备及仪器数字逻辑电路实验板1块HD74HC00P 1片数字万用表1块4.实验原理本实验采用HD74HC00P，即在一块集成块内含有四个相互独立的与非门，每个与非门有两个输入端。

试验用器件管脚介绍：1HD74HC00P管脚如上图所示。

一．与非门逻辑功能测试（基本命题）实验图:实验结果：输入1 输入2 输出0 0 11 0 10 1 11 1 0实验过程中的问题：在实验过程中，实验接入完全正确，led灯不亮。

解决办法：经过认真检查之后发现个别led灯已经坏掉导致没有出现实验结果，换上别的灯口之后问题解决。

实验体会：实验过程中，耐心仔细很重要。

出现问题之后要学会自己逐步检查。

二．与非门电压传输特性测试（基本命题）实验图：实验结果：输0.03 1.02 2.54 2.63 2.74 2.81 2.90 2.99 3.13 4.03 4.53入4.74 4.74 4.74 2.39 2.25 2.16 2.06 1.88 0.03 0.03 0.03输出实验过程中的问题：实验过程中，万能表测电压总是不准确，可能因为接触不良、万能表本身误差或者其他原因导致万能表显示的示数一闪一闪的。

解决办法：关于万能表自身的客观原因，在读不准的范围内，我会多次重新从0专门测这个范围的数据；电源本身也会一闪一闪的，所以我多换了几个电源测试，这样就能减少仪器所引起的系统误差。

关于非系统误差，也就是导线接触不良的影响，我们则会几个人组队，请同学帮忙固定线，使接线柱接线良好。

最终得到了正确的结论。

实验体会：由于实验没有具体详细的步骤，所以实验之前的预习非常重要。

但是由于没有接触过集成电路板，所以第一次实验难免会感觉有些陌生。

实验是要求实践能力的。

在做实验的整个过程中，我们首先要学会独立思考，出现问题按照老师所给的步骤逐步检查，一般会检查处问题所在。
