0-320-游标万能角度尺-使用说明书游标角度尺（0-320°2′）使用说明书在机械制造过程中及计量仪器校准中，有许多带角度的工件需要测量，而测量角度的方法与量具有多种多样的选择，使用游标万能角度尺来测量工件角度是比较方便的，如（图A ）所示。
图A一、读数方法①先读度数：被游标尺零刻线所指的主尺上刻线是表示被测工件测量角的度数。
② 读分数：与主尺上刻线重合的游标尺上刻线是被测工件测量角的分数。
③ 相加求得测量值：将被测工件测量角的度数与分数相加起来，即为被测角度值。
二、结构与用途游标万能角度尺的结构如（图A ）所示。
角尺和直尺在卡块的作用下分别固定于扇形板部件和角尺上，当转动卡块上的螺帽时，即可紧固或放松角尺或直尺，在扇形板部件的后面有一与齿轮杆相连接的手把，而该齿轮杆又与固定在主尺上的弧形齿板相啮合这个就是微动装置。
当转动微动装置就能使主尺和游标尺作细微的相对移动，以精确地调整测量值，但当把制动头上的螺帽拧紧后，则扇形板部件与主尺被紧固在一起，而不能有任何相对移动。
游标万能角度尺主要用于测量各种形状工件与样板的内、外角度以及角度划线。
主尺直角尺游标基尺制动头扇形板卡块直尺三、使用和注意事项1、零值检查：使用前将游标万能角度尺擦拭干净，检查各部分相互作用是否灵活可靠，然后移动直尺使其与基尺的测量面相互接触，直到无光隙可见为止。
同时观察主尺零刻线与游标零刻线是否对准；游标尺的尾刻线与主尺相应刻线是否对准，如对准便可使用，不对准则需要调整。
2、测量0°～50°之间的角度时，被测工件放在基尺和直尺的测量面之间，如图（B-4）所示。
3、测量50°～140°之间的角度时，把角尺取下，将直尺换在角尺位置上，把被测工件放在基尺和直尺的测量面之间，如图（B-1），（B-2）所示。
4、测量140°～230°之间的角度时，把直尺取下换上角尺，但要把角尺推进去，直到角尺上短边的90°角尖和基尺的尖端对齐为止，然后把角尺和基尺的测量面靠在被测工件的表面上进行测量，如图（B-3），（B-5）所示。
万能角度尺是根据游标卡尺原理设计而成的，是测量工件内外角的量具，在机械工程中应用广发，相信很多刚入门的设计师还不知道怎么使用角度尺，今天就讲讲万能角度尺的用法。
一、万能角度尺的种类二、0-320°万能角度尺的组成结构0-320°万能角度尺主要有以下部分组成：直角尺、直尺、主尺、游标、基尺、扇形板、制动头、卡块。
三、0-50°测量方法将直角尺、直尺所有部件全部安装上，被测物放在基尺和直尺的夹角之间进行测量。
四、50-140°测量方法将直角尺卸掉，把直尺安装上，使直尺与扇形板连在一起，被测物放在基尺和直尺的夹角之间进行测量。
五、140-230°测量方法把直尺和卡块卸掉，只把直角尺安装上，同时将直角尺推上去，使直角尺外直角与基尺尖头对齐，被测物放在基尺和直角尺的夹角之间进行测量。
六、230-320°测量方法把直角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺），被测物放在基尺和扇形板的夹角之间进行测量。
七、读数方法根据测量的角度范围，整度数由游标0刻度线在主尺上从左至右所达到的最大整数格读得，不足的部分由游标刻度上和主尺上完全对齐的刻度读得。
扩展资料：万能角度尺定义：万能角度尺又被称为角度规、游标角度尺和万能量角器，是利用游标读数原理来直接测量工件角或进行划线的一种角度量具。
万能角度尺适用于机械加工中的内、外角度测量，可测0°-320°外角及40°-130°内角。
万能角度尺的读数机构是根据游标原理制成的。
主尺刻线每格为1°。
游标的刻线是取主尺的29°等分为30格，因此游标刻线角格为29°/30，即主尺与游标一格的差值为2'，也就是说万能角度尺读数准确度为2'。
除此之外还有5'和10'两种精度。
其读数方法与游标卡尺完全相同。
保养及保管：使用前，先将万能角度尺擦拭干净，再检查各部件的相互作用是否移动平稳可靠、止动后的读数是否不动，然后对零位；测量时，放松制动器上的螺帽，移动主尺座作粗调整，再转动游标背面的手把作精细调整，直到使角度尺的两测量面与被测工件的工作面密切接触为止。
-－游标万能角度尺－使用说明书————————————————————————————————作者：————————————————————————————————日期：ﻩ游标角度尺（0-32０°２′）使用说明书在机械制造过程中及计量仪器校准中,有许多带角度的工件需要测量，而测量角度的方法与量具有多种多样的选择，使用游标万能角度尺来测量工件角度是比较方便的,如(图A ）所示。
图A一、读数方法①先读度数：被游标尺零刻线所指的主尺上刻线是表示被测工件测量角的度数。
② 读分数:与主尺上刻线重合的游标尺上刻线是被测工件测量角的分数。
③ 相加求得测量值：将被测工件测量角的度数与分数相加起来，即为被测角度值。
二、结构与用途游标万能角度尺的结构如（图A ）所示。
角尺和直尺在卡块的作用下分别固定于扇形板部件和角尺上,当转动卡块上的螺帽时,即可紧固或放松角尺或直尺，在扇形板部件的后面有一与齿轮杆相连接的手把,而该齿轮杆又与固定在主尺上的弧形齿板相啮合这个就是微动装置。
当转动微动装置就能使主尺和游标尺作细微的相对移动，以精确地调整测量值,但当把制动头上的螺帽拧紧后,则扇形板部件与主尺被紧固在一起,而不能有任何相对移动。
游标万能角度尺主要用于测量各种形状工件与样板的内、外角度以及角度划线。
三、使用和注意事项主尺直角尺游标基尺制动头扇形板卡块直尺1、零值检查：使用前将游标万能角度尺擦拭干净,检查各部分相互作用是否灵活可靠,然后移动直尺使其与基尺的测量面相互接触,直到无光隙可见为止。
同时观察主尺零刻线与游标零刻线是否对准;游标尺的尾刻线与主尺相应刻线是否对准，如对准便可使用,不对准则需要调整。
2、测量0°～5０°之间的角度时,被测工件放在基尺和直尺的测量面之间，如图(B－4)所示。
3、测量50°～140°之间的角度时，把角尺取下,将直尺换在角尺位置上,把被测工件放在基尺和直尺的测量面之间，如图(B－1),(B-2）所示。
万能角度尺科技名词定义中文名称: 万能角度尺英文名称: universal bevel protractor定义: 用游标读数，可测任意角度的量尺。
国家标准:GB/T6315-2008游标、带表和数显万能角度尺目录简介 ........................................................................................................................ 错误!未定义书签。
原理 ........................................................................................................................ 错误!未定义书签。
结构说明 ................................................................................................................ 错误!未定义书签。
万能角度尺的使用方法 ........................................................................................ 错误!未定义书签。
万能角度尺的读数方法 ........................................................................................ 错误!未定义书签。
简介万能角度尺又被称为角度规、游标角度尺和万能量角器，它是利用游标读数原理来直接测量工件角或进行划线的一种角度量具。
适用于机械加工中的内、外角度测量，可测0°-320°外角及40°-130°内角。
角度尺测量0°-320°的使用方法详解 1、结构
Ⅰ型万能角度尺的结构
Ⅱ型万能角度尺的结构
2、万能角度尺的读数及使用方法
测量时，根据产品被测部位的情况，先调整好角尺或直尺的位置，用卡块上的螺钉把它们紧固住，再来调整基尺测量面与其它有关测量面之间的夹角。
这时，要先松开制动头上的螺母，移动主尺作粗调整，然后再转动扇形板背面的微动装置作细调整，直到两个测量面与被测表面密切贴合为止。
然后拧紧制动器上的螺母，把角度尺取下来进行读数。
（1）测量0°-50°之间角度
角尺和直尺全都装上，产品的被测部位放在基尺各直尺的测量面之间进行测量。
（2）测量50°-140°之间角度
可把角尺卸掉，把直尺装上去，使它与扇形板连在一起。
工件的被测部位放在基尺和直尺的测量面之间进行测量。
也可以不拆下角尺，只把直尺和卡块卸掉，再把角尺拉到下边来，直到角尺短边与长边的交线和基尺的尖棱对齐为止。
把工件的被测部位放在基尺和角尺短边的测量面之间进行测量
(3)测量140°-230°之间角度
把直尺和卡块卸掉，只装角尺，但要把角尺推上去，直到角尺短边与长边的交线和基尺的尖棱对齐为止。
把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。
(4)测量230°-320°之间角度
把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。
把产品的被测部位放在基尺和扇形板测量面之间进行测量。

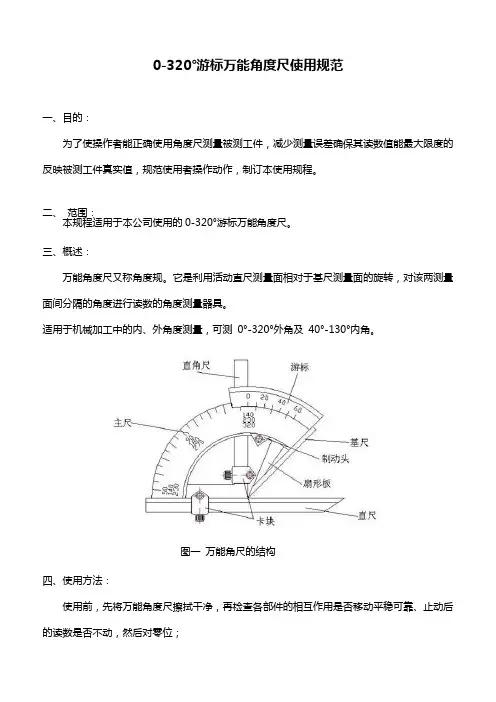

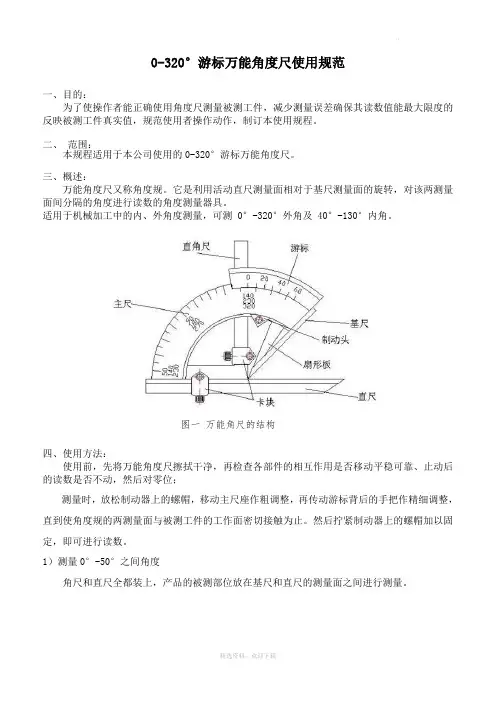

0-320°游标万能角度尺使用规范一、目的：为了使操作者能正确使用角度尺测量被测工件，减少测量误差确保其读数值能最大限度的反映被测工件真实值，规范使用者操作动作，制订本使用规程。
二、范围：本规程适用于本公司使用的0-320°游标万能角度尺。
三、概述：万能角度尺又称角度规。
它是利用活动直尺测量面相对于基尺测量面的旋转，对该两测量面间分隔的角度进行读数的角度测量器具。
适用于机械加工中的内、外角度测量，可测 0°-320°外角及 40°-130°内角。
图一万能角尺的结构四、使用方法：使用前，先将万能角度尺擦拭干净，再检查各部件的相互作用是否移动平稳可靠、止动后的读数是否不动，然后对零位；测量时，放松制动器上的螺帽，移动主尺座作粗调整，再传动游标背后的手把作精细调整，直到使角度规的两测量面与被测工件的工作面密切接触为止。
然后拧紧制动器上的螺帽加以固定，即可进行读数。
1）测量0°-50°之间角度角尺和直尺全都装上，产品的被测部位放在基尺和直尺的测量面之间进行测量。
2）、测量50°-140°之间角度把角尺卸掉，把直尺装上去，使它与扇形板连在一起。
工件的被测部位放在基尺和直尺的测量面之间进行测量。
3）测量140°-230°之间角度把直尺和卡块卸掉，只装角尺，但要把角尺推上去，直到角尺短边与长边的交点和基尺的尖端对齐为止。
把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。
图二 测量 0°-50°之间角度图三 测量50°-140°之间角度4）测量230°-320°之间角度把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。
把产品的被测部位放在基尺和扇形板测量面之间进行测量。
5）、 万能角度尺的读数工作原理：万能角度尺的读数机构是根据游标原理制成的。
