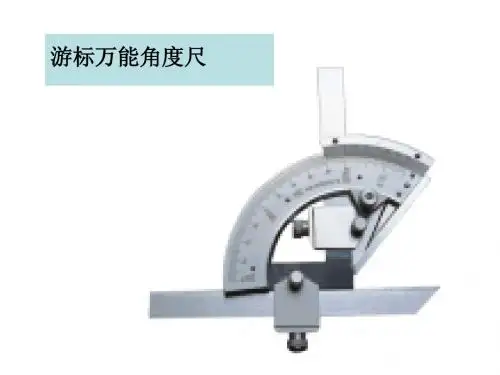

游标万能角度尺的测量范围1. 引言游标万能角度尺是一种常用的测量工具，广泛应用于机械制造、建筑、航空航天等领域。

它可以用来测量物体之间的夹角，精确度高，操作简便。

本文将详细介绍游标万能角度尺的测量范围，包括其使用方法、适用场景以及注意事项。

2. 游标万能角度尺的使用方法游标万能角度尺通常由一个固定刻度盘和一个可移动游标组成。

刻度盘上刻有360°的刻度，而游标则可以沿着这个刻度盘旋转。

使用游标万能角度尺进行测量时，首先需要将其放置在需要测量夹角的物体上，并使其与物体表面保持垂直。

然后，通过旋转游标，使其指向两个需要测量夹角的点。

在确定好两个点后，可以读取刻度盘上指针所指向的数值。

这个数值即为所需测量夹角的大小。

3. 游标万能角度尺的测量范围游标万能角度尺通常具有较大的测量范围，一般可以达到360°。

这意味着它可以测量从0°到360°之间的任意夹角。

游标万能角度尺的测量精度通常为0.1°或更高。

这意味着它可以提供相对较高的测量精度，适用于许多需要精确测量夹角的场景。

4. 游标万能角度尺的适用场景由于游标万能角度尺具有较大的测量范围和较高的测量精度，因此在许多领域都有广泛应用。

在机械制造领域，游标万能角度尺常常被用于测量零件之间的夹角，以确保零件安装位置的准确性。

它还可以用于调整机械设备中各个部件之间的相对位置。

在建筑领域，游标万能角度尺可以用来确定墙壁、楼梯、屋顶等结构物之间的夹角。

这对于保证建筑物结构稳定性和美观性非常重要。

在航空航天领域，游标万能角度尺被广泛应用于飞机、火箭等飞行器的设计和制造过程中。

它可以用来测量飞行器各个部件之间的夹角，以确保其飞行性能和安全性。

除了上述领域外，游标万能角度尺还可以在教育、科研等领域中使用。

例如，在物理实验中，它可以用来测量光线的折射角或反射角。

5. 注意事项在使用游标万能角度尺进行测量时，需要注意以下几点：•确保游标万能角度尺与测量物体表面保持垂直，以避免误差。

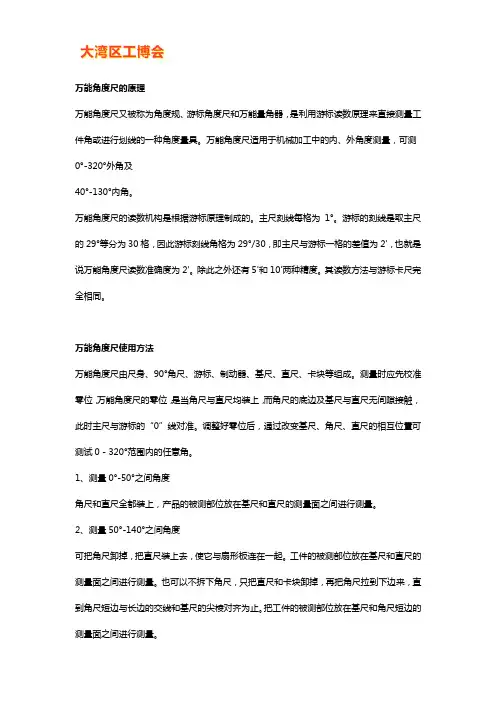

万能角度尺的原理万能角度尺又被称为角度规、游标角度尺和万能量角器，是利用游标读数原理来直接测量工件角或进行划线的一种角度量具。

万能角度尺适用于机械加工中的内、外角度测量，可测0°-320°外角及40°-130°内角。

万能角度尺的读数机构是根据游标原理制成的。

主尺刻线每格为1°。

游标的刻线是取主尺的29°等分为30格，因此游标刻线角格为29°/30，即主尺与游标一格的差值为2'，也就是说万能角度尺读数准确度为2'。

除此之外还有5'和10'两种精度。

其读数方法与游标卡尺完全相同。

万能角度尺使用方法万能角度尺由尺身、90°角尺、游标、制动器、基尺、直尺、卡块等组成。

测量时应先校准零位，万能角度尺的零位，是当角尺与直尺均装上，而角尺的底边及基尺与直尺无间隙接触，此时主尺与游标的“0”线对准。

调整好零位后，通过改变基尺、角尺、直尺的相互位置可测试0－320°范围内的任意角。

1、测量0°-50°之间角度角尺和直尺全都装上，产品的被测部位放在基尺和直尺的测量面之间进行测量。

2、测量50°-140°之间角度可把角尺卸掉，把直尺装上去，使它与扇形板连在一起。

工件的被测部位放在基尺和直尺的测量面之间进行测量。

也可以不拆下角尺，只把直尺和卡块卸掉，再把角尺拉到下边来，直到角尺短边与长边的交线和基尺的尖棱对齐为止。

把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。

3、测量140°-230°之间角度把直尺和卡块卸掉，只装角尺，但要把角尺推上去，直到角尺短边与长边的交线和基尺的尖棱对齐为止。

把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。

4、测量230°-320°之间角度把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。

万能角度尺检定规程(JJG33~2002)内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.万能角度尺操作规程：1、目的：为了规范万能角度尺的操作，确保其操作的正确性。

2、范围:本规程适用于所有使用的游标万能角度尺。

3、使用操作n使用前，先将万能角度尺擦拭干净，再检查各部件的相互作用是否移动平稳可靠、止动后的读数是否不动，然后对零位；n 测量时，放松制动器上的螺帽，移动主尺座作粗调整，再转动游标背面的手把作精细调整，直到使角度尺的两测量面与被测工件的工作面密切接触为止。

然后拧紧制动器上的螺帽加以固定，即可进行读数；n 测量完毕后，应用汽油或酒精把万能角度尺洗净，用干净纱布仔细擦干,要是长期不用需涂以防锈油，然后装入匣内。

4、检定标准:根据国家万能角度尺计量检定规程JJG 33-2002检定。

万能角度尺校准规程：1目的 :对游标万能角度进行内部校准，确保其准确度、精密度符合要求。

2适用范围 :适用于所有使用的游标万能角度尺。

3校验基准 :外校合格的量块。

4环境条件: 室温5校准步骤5.1检查游标万能角度尺主体及辅助尺有无变形，紧固螺丝是否松动，刻度是否清晰，扭动旋转螺丝刻度尺表盘是否平稳、平滑。

5.2取外校合格的80mm、100mm标准量块各一块将两块量块平放在台面，2个测量接触面垂直形成90°内、外角。

5.3将游标万能角度尺调至90°刻度，再贴紧量块的90°外角，扭动旋转螺丝使游标万能角度尺的两个测量面与量块的90°外角充分接触至无任何缝隙，记录表盘读数再重复两次测量。

将测量三次的平均值记录在《检测设备校验记录表》内。

5.4按以上动作重复测试量块的90°内角。

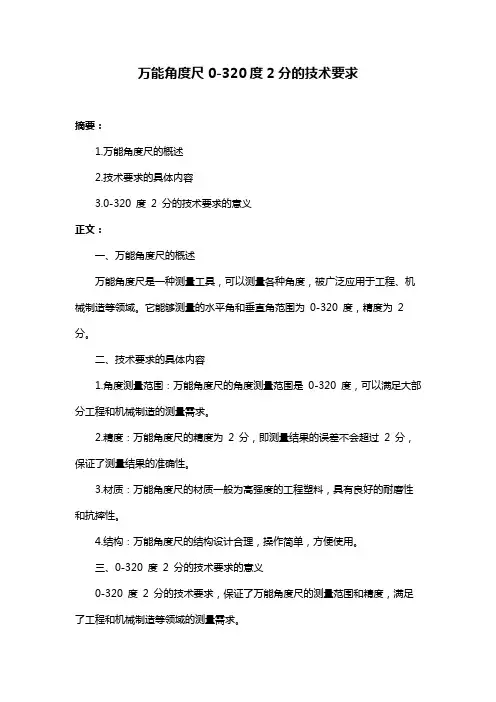

万能角度尺0-320度2分的技术要求
摘要：
1.万能角度尺的概述
2.技术要求的具体内容
3.0-320 度2 分的技术要求的意义
正文：
一、万能角度尺的概述
万能角度尺是一种测量工具，可以测量各种角度，被广泛应用于工程、机械制造等领域。

它能够测量的水平角和垂直角范围为0-320 度，精度为2 分。

二、技术要求的具体内容
1.角度测量范围：万能角度尺的角度测量范围是0-320 度，可以满足大部分工程和机械制造的测量需求。

2.精度：万能角度尺的精度为2 分，即测量结果的误差不会超过2 分，保证了测量结果的准确性。

3.材质：万能角度尺的材质一般为高强度的工程塑料，具有良好的耐磨性和抗摔性。

4.结构：万能角度尺的结构设计合理，操作简单，方便使用。

三、0-320 度2 分的技术要求的意义
0-320 度2 分的技术要求，保证了万能角度尺的测量范围和精度，满足了工程和机械制造等领域的测量需求。

万能角度尺的测量范围分别为0°~320°和0°~360°，0°-320°外角及40°-130°内角。

万能角度尺又被称为角度规、游标角度尺和万能量角器，是利用游标读数原理来直接测量工件角或进行划线的一种角度量具。

下面小编带领大家简单了解下万能角度尺吧。

一、万能角度尺读数方法万能角度尺的读数方法，和游标卡尺相同，先读出游标零线前的角度是几度，再从游标上读出角度“分”的数值，两者相加就是被测零件的角度数值。

在万能角度上，基尺是固定在尺座上的，角尺是用卡块固定在扇形板上，可移动尺是用卡块固定在角尺上。

若把角尺拆下，也可把直尺固定在扇形板上。

由于角尺和直尺可以移动和拆换，使万能角度尺可以测值0º～320º的任何角度。

角尺和直尺全装上时，可测值0º～50º的外角度，仅装上直尺时，可测值50º～140º的角度，仅装上角尺时，可测值140º～230’的角度，把角尺和直尺全拆下时，可测值230º～320º的角度(即可测量40º～130º的内角度)。

万能量角尺的尺座上，基本角度的刻线只有0～90º,如果测量的零件角度大于90º，则在读数时，应加上一个基数（90º；180º；270º；）。

当零件角度为：>90º～180º，被测角度=90º+量角尺读数，>180º～270º，被测角度=180º+量角尺读数，>270º～320º被测角度=270º+量角尺读数。

用万能角度尺测量零件角度时，应使基尺与零件角度的母线方向一致，且零件应与量角尺的两个测量面的全长上接触良好，以免产生测量误差。

能角度尺使用说明书一、概述：测量范围为0—320°分度值为2′或5′的万能角度尺。

万能角度尺简称角度尺。

利用游标原理进行读数，是对工件进行内外角度测量的一种角度测量工具、它主要由基尺、主尺、直尺、角尺各工作面进行组合，可测量0—320°之间4个角度段内的任意度值。

二、结构简图及名称：（如图1）1、直尺2、基尺3、主尺4、卡块5、扇形尺6、制动头7、螺帽8、游标尺9、角尺三、使用方法：1、使用部应先将角度尺各组合件擦净。

2、使用过程中：1）当测量0—50°的角度时，把基尺按图2—1所示加以组合，将工件直接放入基尺与直尺两个工作面之间测量。

2）当测量50°—140°的角度时，把直尺连同直尺的卡块同时卸下，如图2—2所示，并紧固住卡块，将工件放置在角尺长工作面与基尺之间测量。

3）当测量140°—230°的角度时，把角度尺按2—3所示上移，移至长短边交点，位于基尺旋转中心为止，将工件放在基尺与角尺短边工作面之间测量。

4）当测量230°—320°时，把角尺连同卡块全部卸下，如图2—4所示，将工件放在扇形板与基尺工作面之间测量。

3、使用后将角度尺擦净，放入包装盒内贮存。

万能角度尺的使用方法1、结构Ⅰ型万能角度尺的结构Ⅱ型万能角度尺的结构2、万能角度尺的读数及使用方法测量时，根据产品被测部位的情况，先调整好角尺或直尺的位置，用卡块上的螺钉把它们紧固住，再来调整基尺测量面与其它有关测量面之间的夹角。

这时，要先松开制动头上的螺母，移动主尺作粗调整，然后再转动扇形板背面的微动装置作细调整，直到两个测量面与被测表面密切贴合为止。

然后拧紧制动器上的螺母，把角度尺取下来进行读数。

（1）测量0°-50°之间角度角尺和直尺全都装上，产品的被测部位放在基尺各直尺的测量面之间进行测量。

（2）测量50°-140°之间角度可把角尺卸掉，把直尺装上去，使它与扇形板连在一起。
