SCB10- 干式变压器安装使用说明书OHT.460.010 沈阳昊诚电气有限公司安装使用说明书OHT.460.010 沈阳昊诚电气代替: 有限公司SCB10 系列干式变压器共15 页第1 页1 概述本说明书适用于本公司生产的F 级真空浇注式干式变压器，容量为30-2500kVA电压等级10kV 级及以下。
1.1 F 级真空浇注式干式变压器，是我公司采用先进的真空浇注技术设计制造的产品。
SCB10 系列干式电力变压器是采用新材料、新工艺制造的F 级真空浇注式变压器。
该产品具有节能、防潮、阻燃等优良性能，同时还具有低损耗、低噪音、低局放、高强度的突出技术特点。
产品性能符合GB6450-1986《干式电力变压器》及GB/T10228-1997《干式电力变压器技术参数和要求》标准要求。
可广泛使用于输变电系统，特别是有特殊防火安全要求的场合。
1.2 变压器型号及其含义如下：S C B □ - □ / □ 初级电压0.38-10kV 额定容量30-2500kVA 性能水平代号低压箔绕式描写环氧浇注式描校三相旧底图总号1.3 变压器铁芯采用优质冷轧晶粒取向硅钢片加工而成铁芯采用45℃全斜步底图总号进式接缝结构心柱采用高强度无碱无纬半干性玻璃丝带绑扎.铁芯表面涂编制签字校对标准化日期提出部门审定标记处数更改文件号签字日期批准文号批准沈阳昊诚电气OHT.460.010 安装使用说明书有限公司共15 页第2 页磁漆防潮、防锈。
1.4 变压器线圈高压为圆筒式，低压采用圆筒式或螺旋式或箔式。
高压采用线式绕组，低压采用线式或箔式绕组。
线圈具有阻燃和很高的抗冷热冲击性能。
1.5 变压器有配外壳和不配外壳两种，没有外壳的其保护级别为IP00。
根据用户需要可装配IP20 或IP23 的外壳，IP20 外壳不允许直径超过12mm 的物体进入壳内，并可防止意外人身触电。
保护级别IP23 外壳可防止与垂直线交角在0 60 范围内的水滴入壳内。
SBK系列三相干式变压器使用说明书□符合标准：Q/DLX361-2019□安装、使用产品前，请仔细阅读使用说明书，并妥善保管备用。
一.使用范围SBK系列三相干式变压器（以下简称变压器），适用于频率为50Hz或60Hz的电路中，作为低压成套开关设备及电气传动控制设备用三相电源，也可作为小型动力、整流设备、充电和电镀等三相电源变压器用。
二.型号及其含义三.正常工作条件3.1安装地点的海拔不超过2000米。
3.2周围空气温度不高于40℃，不低于-5℃。
3.3最湿月平均最大空气相对湿度不超过90%。
3.4大气中无严重影响变压器绝缘的污秽及易蚀易爆介质。
3.5安装场所无严重震动和颠簸。
3.6电源电压波形为实际正弦波，三相电源近似对称。
3.7电源电压偏差不大于±5%。
四．结构及性能SBK系列三相干式变压器按结构分为开启式和防护式两种。
开启式变压器无防护箱壳；防护式变压器是采用钢板加工成箱壳，变压器在箱壳内部。
防护式变压器可按用户要求增加电压表、电流表、转向轮等，以便移动。
SBK系列三相干式变压器具有损耗低、噪声小、防火性能好和不污染环境等优点。
五.产品外形尺寸及安装尺寸型号规格开启式防护式外形尺寸安装尺寸安装孔尺寸外形尺寸L W H a1b1a2b2c d L W HSBK-3001801301701107813078 6.510SBK-5001801301701107813078 6.510SBK-75022813019313088190958.516270320220 SBK-100022813019313088190958.516270320220 SBK-15002281541931301121901208.516270320220 SBK-20002281541931301121901208.516270320220 SBK-25003001502741701122101128.516360360280 SBK-30003001502741701122101128.516360360280 SBK-40003001702741701302101308.516360360280 SBK-50003001702741701302101308.516360360280 SBK-60003602053322001342701348.516485400330 SBK-70003602053322001342701348.516485400330 SBK-80003602253322001342701548.516485400330 SBK-10k3602253322001342701548.516485400330 SBK-15k42031036027017410.525535425565 SBK-20k48033041532017012.540595475620 SBK-25k54036046040017012.540655525665 SBK-30k54036046040018012.540655525665 SBK-40k650300510480180Φ12.5795495785 SBK-50k660270540400230Φ12.5795495785 SBK-60k660270540400230Φ12.5795495785 SBK-80k755320650490280Φ12.5910585905 SBK-100k852400690540350Φ141010565945注：1、空格未注尺寸，按用户要求待定，所列尺寸供参考:输出电流大于300A的产品为特殊定做品，产品尺寸会相应改变。
.干式电力变压器使用说明书济南变压器集团济南济变志亨电力设备目录1、产物介绍 (1)2、附件 (1)3、产物装卸及运输 (2)4、查抄验收 (3)5、仓储保管 (3)6、安装本卷须知 (3)7、投运前的查抄 (4)8、投运前的试验 (4)9、投入运行 (4)10、维修与调养 (5)本说明书适用于我公司出产的树脂浇铸干式变压器的装卸、运输、仓储保管、安装、使用及维修维护等。
1、产物介绍我公司出产的变压器以德国西门子公司的技术进行设计、出产，主要由以下几局部组成：——铁芯采用优质进口高导磁晶粒取向冷轧硅钢片，45 全斜接缝，步进搭接。
空载损耗小，噪声低。
——线圈高压线圈为多段带状铜〔铝〕箔布局，用填料型树脂在真空状态下浇铸，低压线圈为整张铜〔铝〕箔布局，层间用预浸布粘结。
线圈绝缘等级为F级〔特殊要求可作到H级〕。
对于局部小容量的变压器，可按用户要求出产铜线导体的树脂浇铸变压器。
该种布局的线圈具有局部放电量小、抗短路能力强等特点。
2、附件以下附件由用户按其需选用。
温度控制器：为了便于不雅测，一般每台变压器配有一台温度控制器。
温度控制器的三个Pt100测温元件别离埋设在低压线圈上端的测温孔内。
随着温度变化，自动监测低压线圈温度，必要时发出控制信号，有效确保了变压器的安然运行。
温度控制器具有启停风机、超温报警、超温跳闸等功能。
目前国内各出产厂对上述各温度值的出厂设定值见下表。
冷却风机：变压器不带风机时，可在额定容量下持续运行。
加装低噪声辐流风机的变压器，可以在风机持续运行时，将变压器容量提高到120%~150%，但此时负载损耗相应增加50%~125%，阻抗电压也增加20%~50%，二次出口电压略有下降。
此种状态可短时期持续运行，但我们不保举持久运行。
外壳：变压器不带外壳，庇护等级为IP00，由于变压器运行时不得触摸或靠近，建议用防护栅栏，以包管安然。
按照所使用环境要求的不同，可装配IP20～IP23防护等级的外壳，以防止不测触电和滴水造成的变压器故障。
干式变压器安装作业指导书1.编制目的本作业指导书应用于10kV配电房施工作业中,干式变压器的安装及带电试验.2.编制依据2.1《火电施工质量检验及评定标准》电气装置篇;2.2 SCB10系列干式变压器产品使用说明书；2.3《电力建设安全工作规程》;2.4本项目施工设计图纸（电气卷册)；2.5《电力建设施工及验收技术规范》3.施工内容低压脱硫变压器检查、干燥、本体安装及变压器附件的安装、带电试运行.4.施工条件4.1人员配备：4.2应具备的条件4.2.1土建已施工完,场地清理干净，且在墙上标出地面标高.4.2.2作业指导书已编制,并已审批通过。
4.2.3由技术人员组织施工人员熟悉施工图纸和技术资料，并进行技术交底,安全交底已完成.4.2.4变压器已运抵现场.4.2.5会同有关部门进行开箱检查验收，并作好记录。
5.施工程序及方法5.1施工程序：施工准备→基础槽钢制作及安装→变压器二次运输→变压器开箱检查→变压器就位→母线桥安装→母线连接→变压器安装后的检查.5.2施工方法5.2.1基础型钢的制作。
5.2.2按设计规格领取＃8槽钢作基础型钢。
5.2.3将槽钢放在水平台板上用大锤校正平直，经检验直至每米不平度、不直度均小于 1。
5mm。
5.2.4按设计尺寸用无齿锯下料,并用磨光机或锉刀清理锯口处毛刺，使之光滑。
5.2.5拼装型钢框架，用钢卷尺检测型钢框架对角线误差不小于5mm，用水平仪检测型钢不直度、不平度（每米不大于1。
5mm，全长不大于5mm）.基本合格后,电焊在一起，再次复检，合格后焊牢.5.2.6用铁刷消除型钢上锈迹，露出金属光泽后刷一道红丹漆防腐，然后再刷一遍和设备颜色一致或相近的面漆.5.3基础型钢安装5.3.1联系土建清理处预埋件，同时标出室内最终地坪标高，以设计院所出变压器布置图为准，安装基础型钢.5.3.2以建筑物中心线为平行线,找正基础型钢安装基准线（误差不大于5mm)，以土建所标室内最终地坪标高加上5mm作为基础型钢上平面基准,用水平仪或U形管水平法校正合格后焊牢.有母线桥的两端盘基础,应注意相互间槽钢间距、平行度。

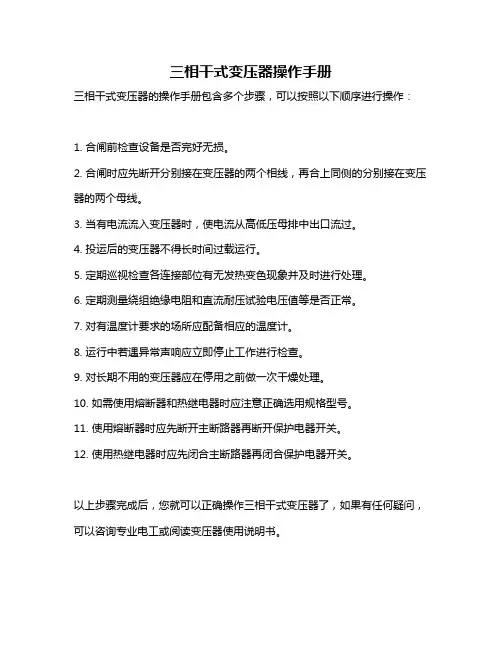

三相干式变压器操作手册
三相干式变压器的操作手册包含多个步骤，可以按照以下顺序进行操作：
1. 合闸前检查设备是否完好无损。
2. 合闸时应先断开分别接在变压器的两个相线，再合上同侧的分别接在变压器的两个母线。
3. 当有电流流入变压器时，使电流从高低压母排中出口流过。
4. 投运后的变压器不得长时间过载运行。
5. 定期巡视检查各连接部位有无发热变色现象并及时进行处理。
6. 定期测量绕组绝缘电阻和直流耐压试验电压值等是否正常。
7. 对有温度计要求的场所应配备相应的温度计。
8. 运行中若遇异常声响应立即停止工作进行检查。
9. 对长期不用的变压器应在停用之前做一次干燥处理。
10. 如需使用熔断器和热继电器时应注意正确选用规格型号。
11. 使用熔断器时应先断开主断路器再断开保护电器开关。
12. 使用热继电器时应先闭合主断路器再闭合保护电器开关。
以上步骤完成后，您就可以正确操作三相干式变压器了，如果有任何疑问，可以咨询专业电工或阅读变压器使用说明书。

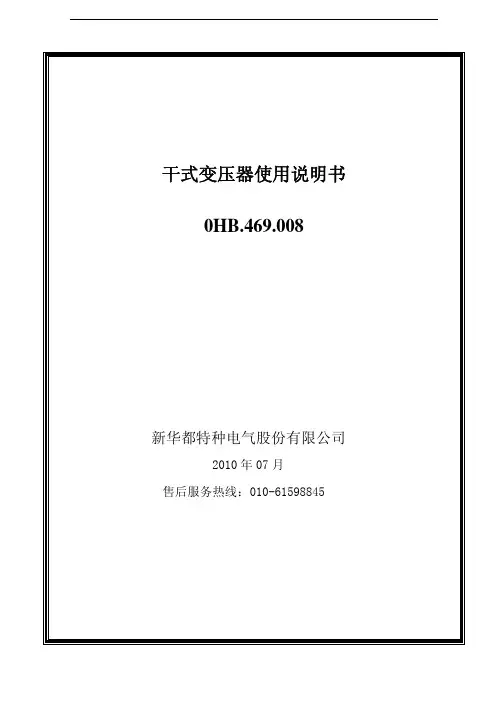

干式变压器使用说明书0HB.469.008新华都特种电气股份有限公司 2010年07月本说明书的内容包括安装使用说明及维护。
变压器运行前注意事项：本产品必须安装在室内，不得在带电时进入变压器安全距离内，以免发生危险！1、在运输、安装及使用过程中，不得使变压器受到滴水、雨、雪的浸湿。
如有问题请及时按照本说明书处理或联系我们；2、投运前应检查所有紧固件、连接件是否松动，若有松动现象，应紧固；在紧固过程中，为防止变压器引线及线鼻子受损或折断，应避免引线及线鼻子转动；需要调整高压分接时，调整后检测三相直流电阻应与出厂值一致，以确保分接端子接触良好；3、投运前应检查变压器主体接地是否满足要求和有效接地；4、投运前应检查温控仪三相温度显示是否正常、整定值是否符合要求、各信号接点是否引入中控室、变压器冷却风机是否每台运转正常，且其转向是否与标识一致，若有异常应及时检修或更换；5、应定期对底吹风机及柜体滤网（如有）进行清理，对变压器本体（线圈、绝缘子、分接线端子等部位）进行除尘；定期检查各带电连接端子是否松动、连接线绝缘和线圈表面有无变色、放电、损伤、碳化的痕迹；6、停机后再次投运前，应检测变压器绝缘电阻（尤其受潮时）和外观是否有异常，若有则应进行相应处理；7、应保持变压器室内良好通风（其进出风口温度差小于10℃）；如有柜体，应保持其内的良好通风（其进出风口温度差小于15℃）。
新华都特种电气股份有限公司干式变压器使用说明书共 11页第 3 页 3.3使用环境空气中不含有腐蚀和破坏绝缘的有害气体或尘埃,金属粉尘,使用中不得使变压器受到滴水、雨、雪的浸湿。
3.4电源电压波形近似于正弦波，多相变压器连接的电源电压应近似对称。
3.5要保持变压器室的良好通风，使进出风口温度差小于10℃。
变压器应距遮挡物体1米及以上，以保证良好通风及安全距离要求。
特殊使用条件需在订货时提出，根据双方商订的技术协议生产。
4.运输和保管:4.1干式变压器在运输途中，应有防雨及防潮措施。
安装使用说明书NOMEX绝缘系统本说明书适用于本公司制造的容量在3500KV A及以下,高压20KV、10KV互换的系列干式变压器的验收、安装和使用。
一、 产品介绍本公司干式变压器开创了我国不用环氧树脂浇注或缠绕工艺,而采用具有高品质的NOMEX绝缘材料制造的新一代H级绝缘等级的半包封型干式变压器的先河。
高、低压线圈均采用NOMEX纸绝缘材料，经VPI 真空浸渍C级无溶剂漆,并高温固化。
高、压线圈采用机械强度高，散热条件好的半包封专利技术结构。
铁心采用优质高导磁的冷轧钢片。
本产品具有节能、过载能力强、局部放电量小、可靠性高、运行寿命长、防潮、防尘、防霉、防弱酸、防盐雾、阻燃、无污染、体积小、重量轻等优点。
可广泛应用于输变电系统、高层建筑、商业中心、体育场馆、石化企业、地下铁道、车站机场等防火安全要求高的环境。
变压器型号的含义：二、 使用条件1.本产品的保护等级有IP00、IP20和IP23等。
2.安装地点海拔高度不超过1000m。
环境温度：最高气温＋40℃，最高日平均气温＋30℃;最高年平均气温＋20℃, 最低年平均气温-30℃;空气相对湿度：90%(+25℃)如果海拔高度超过1000m,或环境温度超过40℃时，应按GB1094.11-2007标准和有关规定做适当的定额调整。
3.变压器一般安装在自然通风良好和清洁干燥的场所。
如果安装在地下室或其他通风不良的地方，应考虑强制通风的问题。
本产品每1KW的损耗（空载损耗＋负载损耗）大约需要3~4m³/min的通风量，如有特殊要求可进行特殊设计。
三、 运输、装卸与储存1.产品可用火车、汽车或轮船等交通工具运输，装运的车厢或船舱应保持清洁，无污秽物。
2.产品在装运中必须符合运输规程的安全要求。
产品应紧固在一个牢固的底座上，在运输过程中产品不允许有晃动、碰撞和移动现象。
3.产品在运输过程中，其倾斜度不得大于30°。
4．产品在车站、码头中转或终点卸下后不要堆码，同时在包装箱下用方木垫好，垫高不小于100mm，并用防雨布遮好。
中电电气(XX)特种变压器XX安装使用说明书Q/WJ10-4006-2007-01KBSG2-T矿用隔爆型干式变压器安装使用说明书2007—01—10发布 2007—01—18实施中电电气(XX)特种变压器XX发布一产品介绍KBSG2-T矿用隔爆型干式变压器是一种煤矿井下用于有爆炸性气体环境下作供、配电的设备，该产品包括10KV和6KV两个系列,容量从100kVA～4000kVA。
本系列矿用隔爆型干式变压器为H级绝缘等级，3150及4000KVA两个产品为C级绝缘。
采用高品质的NOMEX®绝缘材料制造的非包封式干式变压器技术。
高、低压线圈采用NOMEX®绝缘材料经VPI真空压力浸渍H级无溶剂漆，经高温固化。
高压线圈采用层式结构，最外两层导线立绕，以提高椭圆线圈辐向机械强度。
铁心采用优质高导磁率冷轧硅钢片，心柱为椭圆截面，全斜接缝，上、下铁轭用拉板、拉带紧固，结构先进、紧凑、可靠。
防爆壳体采用波纹筒式结构，筒的上下为圆弧形，具有良好的散热性能，机械强度高，结构紧凑。
本产品具有节能、过载能力强、局部放电量小、可靠性高、运行寿命长、防潮、防霉、防盐雾、阻燃、无污染、体积小、重量轻等特性，以及壳体顶部不积水且不易积尘，适合于矿井中使用。
二产品防爆型式及防爆标志本系列产品防爆型式为隔爆型，防爆标志为“ExdI”三产品结构矿用隔爆干式变压器主要由内部的器身和波纹式散热箱体所组成。
在散热箱体的两端分别设有高、低压接线腔体。
在每个接线腔体两侧配有两套电缆引入装置。
高压接线腔与低压接线腔之间设有电气连锁，接线腔端盖与接线腔之间设有电气制锁，以保证当接线腔处在打开状态时，不能对变压器送电。
高压接线腔侧面设有急停按钮，可以紧急断开变压器上一级高压电源。
实物平面图见后面的附图1。
四型号说明额定电压额定容量筒式外壳设计序号干式三相隔爆型矿用五执行标准本产品是一种适用于有甲烷混合气体和煤尘且有爆炸危险的煤矿井下供、配电用隔爆型干式变压器，是为煤矿井下生产设备独立供电、变电的设备。
RD SG系列干式变压器符合标准：J B/T 8750产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。
-1-1.概述1.1适用范围RDSG 系列干式变压器为户内空气自冷式，适用于交流50或60Hz ，电压500V 及以下的电路中，是一般电器或照明灯常用的三相电源变压器，也可作为小型电源用。
2.产品特点和结构RDSG 系列干式变压器是运用美学思想设计的一款变压器，具有造型美观、性能稳定、损耗低、维护方便等特点。
该系列干式变压器是防护式，面板有电量及电源信号显示。
变压器为内接线，接线方便用电安全。
产品底部设有脚轮移动方便，除有电压、电源显示外，5kVA 以上容量的可增加轴流散热风机。
本产品按照JB /T 8750标准设计制造。
3.正常工作条件3.1海拔高度不超过2000m;3.2环境温度（-5~+40）℃，并考虑到因温度变化在产品表面产生凝露；3.3环境空气相对湿度不大于90%（25℃时）；3.4安装场所无严重的振动和颠簸；3.5在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方；3.6电源电压波型为实际正弦波，三相电源近似对称。
电压等级：kV 额定容量：kVA 干式三相变压器公司代号4 型号及含义S GRD-2-5 外型及安装尺寸5.1 R D SG 系列防护式干式变压器外型及安装尺寸（见表、图1、2）；图1 图2规格型号额定容量联 接组标号RDSG-0.5kVA RDSG-0.75kVA RDS G-1k VA RDSG-1.5k VA RDSG-2k VA RDSG-2.5k VA RDSG-3k VA RDSG-4k VA RDSG-5k VA RDSG-7k VA RDSG-10k VA RDSG-15k VA0.5k VA 0.75k VA 1k VA 1.5k VA 2k VA 2.5k VA 3k VA 4k VA 5k VA 7k VA 10k VA 15k VA380V 380V380V380V 380V 380V 380V 380V 380V 380V 380V 380V36V 36V 36V 36V 36V 36V 36V 36V 36V 220V 220V 220V330×300×250330×300×250330×300×250330×300×250410×340×290410×340×290410×340×290450×400×300450×400×300505×450×350505×450×350505×450×350外型尺寸（m m）Y/yD/y Y/dD/d电压输入输出Y/yA×B×C-3-A B CX Y ZA B CX YZxyzD/DD/YCB Azx y 6. 绕组方式常用绕组方式分为以下几种ca b Y/YA B CXY Zxyz0ca b Y/Y 0A BCX Y ZY/Dcab a b cX Y Z xyzxyzb ca7. 使用说明7.1 打开包装箱,取出说明书及本产品,仔细阅读,以便正确使用;7.2 使用前,必须测试电路。
KBSG系列矿用隔爆型干式变压器使用说明书抚顺北龙电力机车有限责任公司一、总则1、本使用说明书适用于KBSG系列矿用隔爆型干式变压器（以下简称：干式变压器）其容量为100、200、315、500、630 千伏安，电压级次为6（10）千伏，频率为50赫兹，专供矿井电力输送及作综合机械化采煤电源之用。
2、 KBSG系列矿用隔爆型干式变压器，可在以下使用条件以及额定容量下连续长期工作。
1）、海拔高度不超过1000米；2）、周围环境温度不高于35ºC；3）、周围空气相对湿度不大于95％（＋25ºC时）；4）、在有甲烷混合气体或煤尘爆炸危险的矿井中；5）、在无强烈颠簸震动以及与垂直面的倾斜度不超过15º的环境中；6）、在无足以腐蚀金属和破坏绝缘的气体及蒸汽环境中；7）、无滴水地方。
二、型号及含义3、KBSG系列矿用隔爆型干式变压器标志举例：额定容量500千伏安，高压电压级次为10千伏的矿用隔爆型干式变压，应标志成KBSG－500／10，即：三、技术参数KBSG系列矿用隔爆型干式变压器额定性能数据见表1、表2。
1、一次额定电压为6000V的干式变压器额定性能数据见表1的规定。
表12、一次额定电压为10000V的干式变压器额定性能数据按表2的规定。
3、干式变压器各部位电气绝缘强度应能承受表3规定的工频耐压试验而无损伤（试验中不包括电子及保护器件）。
表34、干式变压器运行中允许温度应按设置在变压器箱壳上部空腔内的热敏元件显示温度来检查，其允许温度不得超过140ºC。
四、结构概述5、干式变压器箱体均由钢板焊制而成，主体侧面采用瓦楞钢板结构以增加散热面。
6、干式变压器的高压线经由高压电缆引入装置，引入高压接线盒。
低压线经低压电缆引出装置（可用1200V／95mm2及以下矿用电缆配合使用）引出低压接线盒，可见图1－1矿用隔爆型干式变压器外型图。
7、控制线（包括超温信号装置）由低压接线盒上的控制接线嘴引出。
三相树脂绝缘干式变压器安装使用说明书目录一、适用范围 (2)二、环氧树脂浇注干式变压器的特点 (2)三、使用条件 (2)四、产品主要规格型号 (2)五、产品结构概述及主要技术原理 (3)六、产品主要技术参数 (6)七、运输和起吊 (10)八、验收、保管和储存 (11)九、产品安装 (12)十、现场交接试验 (13)十一、变压器试运行 (15)十二、变压器的维护 (18)十三、安全注意事项 (18)一、适用范围本说明书适用于我公司生产的额定容量20000kV A及以下，电压等级为35kV及以下无励磁和有载调压环氧树脂浇注薄绝缘干式变压器的装卸、运输、仓储保管、安装、使用及维护。
二、环氧树脂浇注干式变压器的特点环氧树脂浇注干式变压器具有低损耗、低局放、防爆、难燃、环保无污染、免维护、抗短路能力强等特点。
三、使用条件1.环境温度不高于40℃，海拔高度不超过1000m，若环境温度高于40℃或海拔超过1000m时，应按GB6450的有关规定作适当的定额调整。
2.外壳防护等级有IP20、IP23等型式。
The protection degree of enclosure is IP20、IP23.3.冷却方式有空气自冷（AN）和强迫风冷两种。
对空气自冷（AN）和强迫风冷（AF）的变压器，均需保证变压器的安装环境具有良好的通风能力，当变压器安装在地下室或其他通风能力差的环境时，须增设散热通风装置，通风量按1kW损耗（P O+P K）需4m3/min风量选取。
四、产品主要规格型号1.对于单相干式变压器产品，型号主要有：DC（B）9、DC（B）10等系列。
型号所表示的意义如下：（以“DC（B）10型变压器”为例）The2.对于三相干式变压器产品，型号主要有：SC（B）9、SC（B）10等系列。
型号所表示的意义如下：（以“SC（B）10型变压器”为例）五、产品结构概述及主要技术原理干式变压器是根据电磁感应原理所制成的静止的传输交流电能并改变交流电压的装置。
在一个由彼此绝缘的硅钢片叠成的闭合铁心上套上两个彼此绝缘的绕组就构成了干式变压器。
如果在某一个绕组的两端施加某一电源的交流电压，那么在该绕组中将流过一个交流电流。
在这个交流电流的作用下，铁心中将激励一个交变磁通。
而这个交变磁通将在所有两个绕组中感应出交流电压来，这种电压叫做感应电压。
如果在另一个绕组的两端接上某一个负载，则在该绕组与负载所构成的闭合电路中将有交流电流流过。
这样就达到了由电源向负载传输交流电能并改变交流电压的目的。
六、产品主要技术参数1. 表1、表2、表3、表4、表5给出了SC（B）9型的三相干式电力变压器额定容量、电压组合、联结组标号和性能参数。
表1 SC（B）9型10kV级包封线圈的无励磁调压配电变压器2. 表6、表7、表8、表9、表10给出了SC（B）10型三相干式电力变压器额定容量、电压组合、联结组标号和性能参数。
表6 SC（B）10型10kV级包封线圈的无励磁调压配电变压器表7 SC（B）10型10kV级包封线圈的无励磁调压电力变压器表10 SC（B）10型35kV级包封线圈的无励磁调压电力变压器七、运输和起吊1.产品运输1.1产品可用火车、轮船、汽车和飞机等交通工具进行运输，装运产品的火车车厢，轮船船舱和汽车车厢需保持清洁，无污染物。
1.2产品装车须符合运输规程中的要求，并将产品安放牢固，在运输过程中不允许出现摇晃、碰撞和移动的现象。
1.3无包装箱的变压器，附带的零件、配套件、出厂文件等另装成箱，与变压器一起发运。
1.4无包装的产品通过小车、夹件、吊攀等孔牢固地固定在运输车上，不得绑拉线圈、绝缘、垫块、引线等易损件，以防拉坏产品。
1.5产品运输过程中，其倾斜度不得大于30°。
1.6产品在车站码头中转或终点卸下后不许堆码，同时下边要用方木等垫好，垫高不小于100mm。
2.产品起吊2.1 装卸设备可采用起重机、汽车吊或叉车等起吊设备。
2.2装卸时应严格按照装卸规程。
2.3主体包装箱四角下方（滑木倒角处附近）喷有“由此吊起”标志符号。
起吊时，应在“由此吊起”处悬挂钢丝绳，如图一：如果没有包装箱或变压器从包装箱中吊出时，应同时使用器身上的四个吊环起吊，起吊钢丝绳之间的夹角不得大于60°，如图二（注：干式变压器应严格用四点同时起吊方式进行吊装）。
吊装带外壳变压器，请使用外壳上方指定的吊环起吊，起吊钢丝绳之间的夹角不得大于60°，如图三。
2.4主体包装箱面喷有重心标志符号，如重心明显偏离中心位置，起吊时，应调整钢丝绳的长短使吊钩正对箱体重心。
2.5产品装卸过程中，应小心轻放。
2.6有载调压变压器起吊时，若有载开关与变压器连接在一起起吊时，仅用变压器的吊环吊起。
八、验收、保管和贮存1.检查验收用户收到变压器后，应立即进行检查。
1.1检查产品的铭牌数据与订货合同是否相符，如产品型号、额定容量、额定电压、联结组标号、阻抗电压等。
1.2检查出厂文件是否齐全，与订货合同是否相符。
1.3检查包装箱内零部件及附件是否与装箱单相符。
1.4检查产品运输过程中有无损伤，产品零部件是否损伤和移位，接线是否松动、断裂，绝缘是否有破损，是否有脏物或异物等。
同时，如运输时使用的垫木等物，必须把它们挪开。
1.5产品开箱检查完毕，如不立即投入运行，应妥善保存或重新包装好，以防损坏丢失。
2.仓储保管2.1需仓储保管的产品，不应拆除包装，如因验收需拆包装，验收完毕后应恢复包装。
2.2对需长期仓储的产品，必须在库房检查存放，库房应清洁、干燥，不应同时储存活性化学药品和腐蚀性物品。
2.3所有产品不许堆码。
2.4干式变压器原则上应户内存放，若由于环境所限，需短期户外放置的产品不应拆除包装，并检查箱顶（体）有无破损和采取防雨措施，且要用方木等垫好，垫高不小于100mm。
2.5户外存放时间应不超过两个月，环境温度不低于－10℃。
九、产品安装1.安装前应认真阅读本说明书，产品铭牌和产品外形尺寸图，了解产品重量，安装方法等内容，准备好相应的起吊设备和工具。
2.本产品安装时，一般离开墙壁和其它障碍物500mm，相邻变压器之间应有500mm的距离。
3.变压器带电导体与地的最小安全距离应符合GB1094.3-2003《电力变压器第三部分：绝缘水平、绝缘试验外绝缘空气间隙》的规定。
4.高压线圈表面对地的最小安全参考距离按下表：高压3kV 6kV 10kV 15kV 20kV 35kV 净距（mm）60 90 125 180 225 3405.一般情况下，变压器可直接放置在使用场地，安装检查完毕即可投入运行。
对于防震和其他特殊要求的情况，安装变压器的地基应埋置螺栓，螺栓位置应参照变压器外形尺寸图，使之与变压器的安装孔相对应。
安装时卸下变压器的小车轮，通过埋地螺栓把变压器固定。
6.装有滚轮的变压器，滚轮的方向可90°转换。
7.安装带外壳变压器时，请勿将重力施于外壳，以免外壳变形。
十、现场交接试验1.运行前的检查1.1检查所有紧固件、连接件是否松动，并重新紧固一次。
1.2检查运输时拆下的零部件是否重新安装妥当，并检查变压器是否有异物存在，如有过多的灰尘，须按第6.2条清理。
1.3检查风机，温控设备以及其它辅助器件能否正常运行。
对三相电源风机，应注意其转向，风机正常转向时，风从线圈底部向上吹入线圈，否则就为反转，参照说明书及时变更电源的相序。
对温控、温显等其它辅助设备，参照其使用说明书正确可靠接线。
2.运行前的试验变压器运行前应作如下试验：2.1测量绕组在所有分接位置时的直流电阻。
2.2按GB50150规定进行极性的判定和测量绕组在所有分接下的电压比，并进行联结组标号的判定。
2.3检查变压器箱体和铁心是否已永久性接地。
2.4线圈绝缘电阻的测试，一般情况下（温度20-30℃，湿度≤90%）：高压-低压及地≥300MΩ仪表：2500V兆欧表低压-地≥100MΩ仪表：2500V兆欧表在比较潮湿的环境下，变压器的绝缘电阻值会有所下降。
一般地如果小于要求值或变压器遭受异常潮湿发生凝露现象，则不论其绝缘电阻如何，在其进行耐压试验或投入运行前，必须进行干燥处理。
2.5检查铁心接地是否良好，然后拆除接地片，检查铁心对地绝缘是否良好，并重新装好接地片。
铁心绝缘电阻的测试，一般情况下（温度：20-30℃，湿度≤90%）：铁心-夹件及地≥2MΩ仪表：500V兆欧表穿心螺杆-铁心及地≥24MΩ仪表：500V兆欧表同样，在比较潮湿的环境条件下，此值会下降，只要其阻值＞0.1 MΩ，即可运行，一般可通过干燥处理使其达到要求。
2.6对于有载调压变压器，应根据有载调压分接开关使用说明书作投入运行前的必要的检查和试验。
2.7外施耐压试验，试验电压为出厂试验电压85%。
十一、变压器试运行1.变压器投运前，应根据变压器铭牌和分接指示牌将分接片调到合适的位置。
1.1无载调压时，应根据电网电压把调压分接头的连接片按铭牌和分接指示牌上的标志接到相应的位置上。
例如：对电压为10000 + 2×2.5%V的变压器，其铭牌电压如下：2-3 10500V3-4 10250V4-5 10000V5-6 9750V6-7 9500V若当地电网电压为10kV，则分接片应接4-5档，见图三。
当输入电压偏高（10500V）时，在确保高压断电情况下，将分接片的连接片往上接，见图四；当输入电压偏低（9500V）时，在确保高压断电情况下，将分接片的连接片往下接，见图五。
1.2有载调压时，请参看有载调压分接开关使用说明书，在断电情况下，分接开关调试正常后方可投入运行。
2.变压器有温度控制器时，请参看温度控制器的使用说明书，在温控和温显正常后，先将变压器投入运行，然后投入温控器。
3.变压器应在空载时合闸投运，合闸涌流峰值最高可达8-10倍额定电流，对变压器的电流速动保护设定值应大于涌流峰值。
4.变压器投入运行后，所带负荷应由轻到重，且检查产品无异响，切忌盲目一次大负荷投入。
5.变压器过负荷运行应按照IEC905《干式电力变压器负载导则》或根据环境温度和初始负载状态，变压器允许短时过负荷。
下表给出在在环境温度20℃及40℃时，允许过负荷时间曲线。
（仅供参考）环境20℃时，允许过负荷曲线环境40℃时，允许过负荷曲线6.当环境温度低于限定值时，变压器的输出功率可略高于额定值。
反之，当降低使用容量时，变压器可在较高环境温度下运行。
见下表：7.变压器退出运行后，一般不需要采取其它措施即可重新投入运行。
但是，如果是在高湿度且变压器已发生凝露现象，那么必须干燥处理后，变压器才能重新投入运行。
8.风机启动、停止、超温报警、超温跳闸Pt100与PTC联锁逻辑动作参数风机启动值：90℃风机停止值：80℃超温报警温度动作值：140℃超温报警温度取消值：135℃超温跳闸温度动作值：150℃超温跳闸温度取消值：145℃十二、变压器的维护1.一般地，在干燥清洁的场所，每年或更长一点时间进行一次检查：在其它场合，例如可能有灰尘或化学烟雾污染的空气进入时，每三至六个月进行一次检查。
