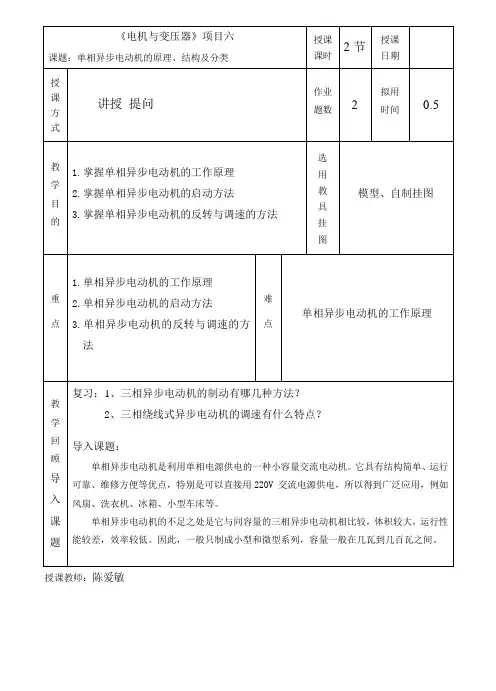

电机与变压器教案

授课教师：陈爱敏一、单相异步电动机的工作原理1、脉动磁场的分解和合成在三相异步电动机中曾讲到，向三相绕组通人三相对称交流电，则在定子与转子的气隙中会产生旋转磁场。

当电源一相断开时，电动机就成了单相运行（也称为两相运行），气隙中产生的是脉动磁场。

单相异步电动机工作绕组通人单相交流电时，产生的也是一个脉动磁场，脉动磁场的磁通大小随电流瞬时值的变化而变化，但磁场的轴线空间位置不变，因此磁场不会旋转，当然也不会产生启动力矩。

但这个磁场可以用矢量分解的方法分成两个大小相等（B1 = B2）、旋转方向相反的旋转磁场。

两个正、反向旋转的磁场就合成了时间上随正弦交流电变化的脉动磁场。

a)单相电动机工作绕组的脉动磁场b)脉动磁场的分解图7—1单相脉动磁场及其分解2、单相异步电动机的工作原理脉动磁场分解成两个大小相等（B1=B2）旋转方向相反的旋转磁场，这两个旋转磁场产生的转矩曲线如图T是顺时针旋转磁7—2中的两条虚线所示。

转矩曲线1T是逆时针旋转磁场产生的。

在场产生的，转矩曲线2n=0 处，两个力矩大小相等、方向相反，合力矩T=0 ，在n≠0 处，两个力矩大小不相等、方向相反，但合力矩T≠0 ，说明单相绕组产生的脉动磁场是没有启动力矩的，但如果外加力矩使电动机启动，则启动后的电动机就有力矩了，电动机正反向都可旋转，方向由所加的外力矩方向决定。

上述分析说明了缺相的三相异步电动机不会自行启动的原因，也说明了运行中的三相异步电动机如缺相后仍会继续转动的原因，但缺相运行的三相异步电动机工作的两相绕组可能会流过超出额定值的电流，时间稍长会过热损坏。

3、两相旋转磁场（1）两相旋转磁场产生的条件为：1）定子在空间上有两个相差900电角度的绕组；2）通入两绕组的电流在相位上相差900，两绕组产生的磁动势相等。

（2）两相旋转磁场的转向两相旋转磁场的转向是从电流相位超前的绕组转向电流相位落后的绕组。

（2）两相旋转磁场的同步转速1n：pfn601（m inr）图7—补两相旋转磁场的产生a)电流波形图b)旋转磁场二、单相异步电动机的分类根据获得启动转矩的方法不同，单相异步电动机的结构也存在较大差异，主要分为罩极式单相异步电动机和分相式单相异步电动机两大类。

电机变压器教案全绪言一、电机在电能产生、传输、转换中的的作用1、电能的产生。

原动机带动三相同步发电机转动产生三相电能。

2变压器的作用。

广泛用于远距离输电。

3、电动机的作用。

由此可见、电机、变压器在电能利用的三个重要环节上（产生、传输、转换），都起到不可替代的作用。

二、电机发展概况：近代电机发展的主要成就表现在以下几个方面：1、电机容量的不断提高。

2、中、小电机的技术及经济指标不断地提高。

3、电机制造中不断应用新技术、新材料。

4、新型的特种电机不断出现。

三、本课程的任务和要求掌握变压器、异步电动机、直流电动机的结构、原理、主要特性、使用和维护知识。

第一单元变压器的分类、结构和工作原理课题一变压器的分类和用途变压器是利用电磁感应原理制成的静止电气设备。

它能将某一电压值的交流电变换成同频率的所需电压值的交流电。

以满足高压输电、低压供电及其他用途的需要。

一．变压器的用途1、变压器的工作原理实际上是利用电磁感应原理，把一次的电能传给二次的负载。

2、变压器的效率一般很高，容量越大，效率越高。

3、在电能的输送过程中，总是把电压提高，因为传输一定的电功率，电压越高，电流也就越小。

这样即可以节省导线(截面积小)和其他架设费用也可以减少送电时导线上的损耗(P?I2R)4、电力系统中使用的电力变压器可分为升压、降压和配电变压器。

5、改变交流电压、交流电流、变换阻抗及改变相位。

二．变压器的分类表1—1课题二变压器的结构与冷却方式一变压器的结构（油浸式为例）变压器的主要部分是绕组和铁心，由他们组成器身。

图见书7—12页1变压器的绕组（1）作用：绕组是变压器的电路部分。

（2）材料：常用绝缘铜线或铝线绕制而成。

（3）绕组命名：接电源的绕组称一次绕组。

接负载的绕组称二次绕组。

也可按绕组所接电压高低分为高压绕组和低压绕组。

（4）绕组类型：按绕组绕制方式不同可分为同心绕组和交叠绕组两种类型。

A 同心绕组同心绕组是将一次、二次侧线圈套在同一铁心柱的内外层，一般低压绕组在内层，高压绕组在外层。

可编辑修改精选全文完整版1-1变压器的分类和用途【教学过程】：小结：变频器的分类及用途1-2变压器的结构与冷却方式【教学过程】：二、变压器的冷却方式1、三相油浸自冷式2、三相油浸风冷式3、三相强迫油循环风冷式4、三相强迫油循环水冷式三、变压器的主要附件1、气体继电器2、分接开关3、绝缘套管4、压力释放阀5、测温装置小结：变压器的结构及冷却方式1-3变压器的原理【教学过程】：（2）变压器中存在漏磁通（3）变压器铁心中存在铁耗二、变压器的负载运行1、磁动势平衡方程3、阻抗变换4、变压器的外特性5、电压调整率6、变压器的损耗和效率（1）铁耗 P fe P fe≈p o(2) 铜耗2-1 单相变压器绕组的极性【教学过程】：一、极性的意义1、直流电源的极性恒定不变2、交流电源的极性只存在瞬时极性3、单相变压器的极性定义：变压器一次、二次绕组在同一磁通作用下所产生的感应电动势之间的相位关系，用同名端来标记。

4、变压器绕组的连接和极性的重要性（1）绕组串联正向串联与反向串联二、变压器绕组的极性判定1、直观法2、仪表测量法（1）直流法2-2 三相变压器绕组的连接及首尾判别【教学过程】：2-3三相芯式变压器绕组的连接组别【教学过程】：2-4电力变压器的铭牌参数【教学过程】：3-1三相变压器的并联运行【教学过程】：3-2变压器的维护及检修【教学过程】：4-1自耦变压器【教学过程】：4-2仪用变压器【教学过程】：4-3电焊变压器【教学过程】：5-1电动机的种类和用途【教学过程】：5-2三相异步电动机的结构【教学过程】：5-3三相异步电动机的拆装【教学过程】：。
