高中物理稳恒电流解题技巧及练习题

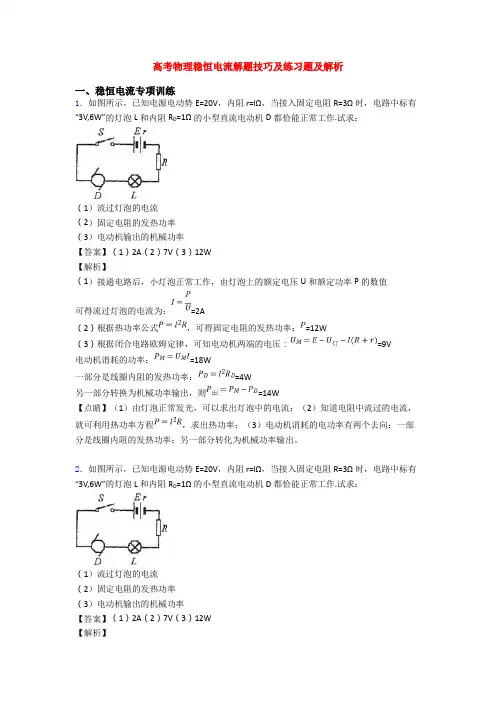

高考物理稳恒电流解题技巧及练习题及解析一、稳恒电流专项训练1．如图所示，已知电源电动势E=20V，内阻r=lΩ，当接入固定电阻R=3Ω时，电路中标有“3V,6W”的灯泡L和内阻R D=1Ω的小型直流电动机D都恰能正常工作.试求：（1）流过灯泡的电流（2）固定电阻的发热功率（3）电动机输出的机械功率【答案】（1）2A（2）7V（3）12W【解析】（1）接通电路后，小灯泡正常工作，由灯泡上的额定电压U和额定功率P的数值可得流过灯泡的电流为：=2A（2）根据热功率公式，可得固定电阻的发热功率：=12W（3）根据闭合电路欧姆定律，可知电动机两端的电压：=9V电动机消耗的功率：=18W一部分是线圈内阻的发热功率：=4W另一部分转换为机械功率输出，则=14W【点睛】（1）由灯泡正常发光，可以求出灯泡中的电流；（2）知道电阻中流过的电流，就可利用热功率方程，求出热功率；（3）电动机消耗的电功率有两个去向：一部分是线圈内阻的发热功率；另一部分转化为机械功率输出。

2．如图所示，已知电源电动势E=20V，内阻r=lΩ，当接入固定电阻R=3Ω时，电路中标有“3V,6W”的灯泡L和内阻R D=1Ω的小型直流电动机D都恰能正常工作.试求：（1）流过灯泡的电流（2）固定电阻的发热功率（3）电动机输出的机械功率【答案】（1）2A（2）7V（3）12W【解析】（1）接通电路后，小灯泡正常工作，由灯泡上的额定电压U 和额定功率P 的数值 可得流过灯泡的电流为：=2A（2）根据热功率公式，可得固定电阻的发热功率：=12W（3）根据闭合电路欧姆定律，可知电动机两端的电压：=9V电动机消耗的功率：=18W一部分是线圈内阻的发热功率：=4W另一部分转换为机械功率输出，则=14W【点睛】（1）由灯泡正常发光，可以求出灯泡中的电流；（2）知道电阻中流过的电流，就可利用热功率方程，求出热功率；（3）电动机消耗的电功率有两个去向：一部分是线圈内阻的发热功率；另一部分转化为机械功率输出。

高考物理稳恒电流解题技巧及经典题型及练习题一、稳恒电流专项训练1．如图所示，已知电源电动势E=20V ，内阻r=lΩ，当接入固定电阻R=3Ω时，电路中标有“3V,6W”的灯泡L 和内阻R D =1Ω的小型直流电动机D 都恰能正常工作.试求：（1）流过灯泡的电流（2）固定电阻的发热功率（3）电动机输出的机械功率【答案】（1）2A （2）7V （3）12W【解析】（1）接通电路后，小灯泡正常工作，由灯泡上的额定电压U 和额定功率P 的数值 可得流过灯泡的电流为：=2A （2）根据热功率公式，可得固定电阻的发热功率：=12W（3）根据闭合电路欧姆定律，可知电动机两端的电压：=9V 电动机消耗的功率：=18W 一部分是线圈内阻的发热功率：=4W 另一部分转换为机械功率输出，则=14W 【点睛】（1）由灯泡正常发光，可以求出灯泡中的电流；（2）知道电阻中流过的电流，就可利用热功率方程，求出热功率；（3）电动机消耗的电功率有两个去向：一部分是线圈内阻的发热功率；另一部分转化为机械功率输出。

2．把一只“1.5V ，0.3A ”的小灯泡接到6V 的电源上，为使小灯泡正常发光，需要串联还是并联一个多大电阻？【答案】串联一个15Ω的电阻【解析】【分析】【详解】要使灯泡正常发光则回路中电流为0.3A ，故回路中的总电阻为6Ω=20Ω0.3U R I ==总 灯泡的电阻为 1.5Ω=5Ω0.3L L U R I ==由于电源电压大于灯泡额定电压，故需要串联一个电阻分压，阻值为20Ω5Ω15ΩL R R R ==-=总-3．如图所示，已知电源电动势E=16 V ，内阻r=1 Ω，定值电阻R=4 Ω，小灯泡上标有“3 V ，4.5 W”字样，小型直流电动机的线圈电阻r′=1 Ω，开关闭合时，小灯泡和电动机均恰好正常工作．求：（1）电路中的电流强度；（2）电动机两端的电压；（3）电动机的输出功率．【答案】（1）1.5A ；（2）5.5V ；（3）6W.【解析】试题分析：（1）电路中电流L LP I U ==1．5A （2）电动机两端的电压()M L U E U I R r =--+=5．5V（3）电动机的总功率电动机线圈热功率2/ 2.25W P I r==热电动机的输出功率考点：电功率4．如图所示，已知R 3＝3Ω，理想电压表读数为3v ，理想电流表读数为2A ，某时刻由于电路中R 3发生断路，电流表的读数2．5A ，R 1上的电压为5v ，求：（1）R 1大小、R 3发生断路前R 2上的电压、及R 2阻值各是多少？（R 3发生断路时R 2上没有电流）（2）电源电动势E 和内电阻r 各是多少？【答案】（1）1V 1Ω（2）10 V ；2Ω【解析】试题分析：（1）R 3断开时 电表读数分别变为5v 和2．5A 可知R 1=2欧R3断开前R1上电压U1=R1I=4VU1= U2 + U3所以 U2=1VU2：U3 = R2：R3 =1:3R2=1Ω（2）R3断开前总电流I1=3AE = U1 + I1rR3断开后总电流I2=2．5AE = U2 + I2r联解方程E= 10 V r=2Ω考点：闭合电路的欧姆定律【名师点睛】5．如图所示，竖直放置的两根足够长的光滑金属导轨相距为L，导轨的两端分别与电源（串有一滑动变阻器 R）、定值电阻、电容器（原来不带电）和开关K相连．整个空间充满了垂直于导轨平面向外的匀强磁场，其磁感应强度的大小为B．一质量为m，电阻不计的金属棒 ab 横跨在导轨上．已知电源电动势为E，内阻为r，电容器的电容为C，定值电阻的阻值为R0，不计导轨的电阻．（1）当K接1时，金属棒 ab 在磁场中恰好保持静止，则滑动变阻器接入电路的阻值 R 为多大？（2）当 K 接 2 后，金属棒 ab 从静止开始下落，下落距离 s 时达到稳定速度，则此稳定速度的大小为多大？下落 s 的过程中所需的时间为多少？（3） ab 达到稳定速度后，将开关 K 突然接到3，试通过推导，说明 ab 作何种性质的运动？求 ab 再下落距离 s 时，电容器储存的电能是多少？（设电容器不漏电，此时电容器没有被击穿）【答案】（1）EBLrmg-（2）442222B L s m gRmgR B L+（3）匀加速直线运动2222mgsCB Lm cB L+【解析】【详解】（1）金属棒ab在磁场中恰好保持静止，由BIL=mgE I R r =+ 得 EBL R r mg =- （2）由 220B L v mg R = 得 022mgR v B L = 由动量定理，得mgt BILt mv -= 其中0BLs q It R ==得44220220B L s m gR t mgR B L += （3）K 接3后的充电电流q C U CBL v v I CBL CBLa t t t t ∆∆∆∆=====∆∆∆∆ mg-BIL=ma得22mg a m CB L =+=常数 所以ab 棒的运动性质是“匀加速直线运动”，电流是恒定的．v 22-v 2=2as根据能量转化与守恒得 22211()22E mgs mv mv ∆=-- 解得：2222mgsCB L E m cB L ∆=+ 【点睛】本题是电磁感应与电路、力学知识的综合，关键要会推导加速度的表达式，通过分析棒的受力情况，确定其运动情况．6．在如图所示的电路中，两平行正对金属板A 、B 水平放置，两板间的距离d =4.0cm ．电源电动势E =400V ，内电阻r =20Ω，电阻R 1=1980Ω．闭合开关S ，待电路稳定后，将一带正电的小球（可视为质点）从B 板上的小孔以初速度v 0=1.0m/s 竖直向上射入两板间，小球恰好能到达A 板．若小球所带电荷量q =1.0×10-7C ，质量m =2.0×10-4kg ，不考虑空气阻力，忽略射入小球对电路的影响，取g =10m/s 2．求：（1）A 、B 两金属板间的电压的大小U ；（2）滑动变阻器消耗的电功率P ；（3）电源的效率η．【答案】（1）U =200V （2）20W （3）0099.5【解析】【详解】（1）小球从B 板上的小孔射入恰好到达A 板的过程中，在电场力和重力作用下做匀减速直线运动，设A 、B 两极板间电压为U ，根据动能定理有：20102qU mgd mv --=-， 解得：U = 200 V ．（2）设此时滑动变阻器接入电路中的电阻值为R ，根据闭合电路欧姆定律可知，电路中的电流1E I R R r=++，而 U = IR ， 解得：R = 2×103 Ω 滑动变阻器消耗的电功率220U P W R==． （3）电源的效率2121()099.50()P I R R P I R R r η+===++出总． 【点睛】本题电场与电路的综合应用，小球在电场中做匀减速运动，由动能定理求电压．根据电路的结构，由欧姆定律求变阻器接入电路的电阻．7．对于同一物理问题，常常可以从宏观与微观两个不同角度进行研究，找出其内在联系，从而更加深刻地理解其物理本质。

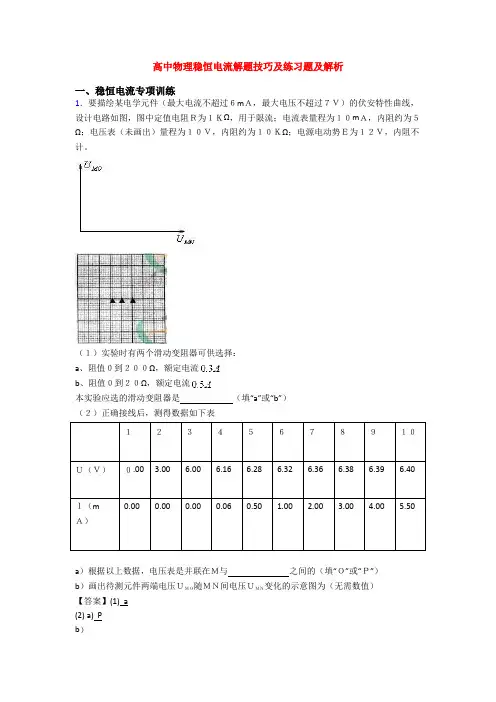

高中物理稳恒电流解题技巧及练习题及解析一、稳恒电流专项训练1．要描绘某电学元件（最大电流不超过６mＡ，最大电压不超过７Ｖ）的伏安特性曲线，设计电路如图，图中定值电阻Ｒ为１ＫΩ，用于限流；电流表量程为１０mＡ，内阻约为５Ω；电压表（未画出）量程为１０Ｖ，内阻约为１０ＫΩ；电源电动势Ｅ为１２Ｖ，内阻不计。

（１）实验时有两个滑动变阻器可供选择：a、阻值０到２００Ω，额定电流b、阻值０到２０Ω，额定电流本实验应选的滑动变阻器是（填“a”或“b”）（２）正确接线后，测得数据如下表１２３４５６７８９１０Ｕ（Ｖ）０.00 3.00 6.00 6.16 6.28 6.32 6.36 6.38 6.39 6.400.000.000.000.060.50 1.00 2.00 3.00 4.00 5.50Ｉ（mＡ）a）根据以上数据，电压表是并联在Ｍ与之间的（填“Ｏ”或“Ｐ”）b）画出待测元件两端电压ＵＭＯ随ＭＮ间电压ＵＭＮ变化的示意图为（无需数值）【答案】(1) a(2) a) Pb）【解析】（1）选择分压滑动变阻器时，要尽量选择电阻较小的，测量时电压变化影响小，但要保证仪器的安全。

B电阻的额定电流为，加在它上面的最大电压为10V，所以仪器不能正常使用，而选择a。

（2）电压表并联在M与P之间。

因为电压表加电压后一定有电流通过，但这时没有电流流过电流表，所以电流表不测量电压表的电流，这样电压表应该接在P点。

视频2．（1）用螺旋测微器测量金属导线的直径，其示数如图所示，该金属导线的直径为mm．（2）用下列器材装成描绘电阻0R伏安特性曲线的电路，请将实物图连线成为实验电路．微安表μA（量程200μA，内阻约200Ω）；电压表V（量程3V，内阻约10Ω）；电阻0R（阻值约20 kΩ）；滑动变阻器R（最大阻值50Ω，额定电流1 A）；电池组E（电动势3V，内阻不计）；开关S及导线若干．【答案】（1）1.880（1.878～1.882均正确）（2）【解析】（1）首先读出固定刻度1.5 mm再读出可动刻度38. 0×0. 01 mm="0.380" mm 金属丝直径为（1.5＋0.380) mm="1.880" mm ．（注意半刻度线是否漏出；可动刻度需要估读）（2）描绘一个电阻的伏安特性曲线一般要求电压要从0开始调节，因此要采用分压电路．由于0VA 0100,0.5R R R R ==，因此μA 表要采用内接法，其电路原理图为 连线时按照上图中所标序号顺序连接即可．3．环保汽车将为2008年奥运会场馆服务．某辆以蓄电池为驱动能源的环保汽车，总质量3310kg m =⨯．当它在水平路面上以v =36km/h 的速度匀速行驶时，驱动电机的输入电流I =50A ，电压U =300V ．在此行驶状态下 （1）求驱动电机的输入功率P 电；（2）若驱动电机能够将输入功率的90%转化为用于牵引汽车前进的机械功率P 机，求汽车所受阻力与车重的比值（g 取10m/s 2）；（3）设想改用太阳能电池给该车供电，其他条件不变，求所需的太阳能电池板的最小面积．结合计算结果，简述你对该设想的思考．已知太阳辐射的总功率260410W P =⨯，太阳到地球的距离，太阳光传播到达地面的过程中大约有30%的能量损耗，该车所用太阳能电池的能量转化效率约为15%．【答案】（1）31.510W P =⨯电（2）/0.045f mg = （3）2101m S = 【解析】试题分析：⑴31.510W P IU 电==⨯⑵0.9P P Fv fv 电机===0.9/f P v =电/0.045f mg =⑶当太阳光垂直电磁板入射式，所需板面积最小，设其为S ，距太阳中心为r 的球面面积204πS r =若没有能量的损耗，太阳能电池板接受到的太阳能功率为P '，则00P S P S '= 设太阳能电池板实际接收到的太阳能功率为P ， 所以()130%P P =-'由于15%P P =电，所以电池板的最小面积()00130%P SP S =-220004π101?m 0.70.150.7r P PS S P P ===⨯电考点：考查非纯电阻电路、电功率的计算点评：本题难度中等，对于非纯电阻电路欧姆定律不再适用，但消耗电功率依然是UI 的乘积，求解第3问时从能量守恒定律考虑问题是关键，注意太阳的发射功率以球面向外释放4．如图所示，水平轨道与半径为r 的半圆弧形轨道平滑连接于S 点，两者均光滑且绝缘，并安装在固定的竖直绝缘平板上．在平板的上下各有一个块相互正对的水平金属板P 、Q ，两板间的距离为D .半圆轨道的最高点T 、最低点S 、及P 、Q 板右侧边缘点在同一竖直线上.装置左侧有一半径为L 的水平金属圆环，圆环平面区域内有竖直向下、磁感应强度大小为B 的匀强磁场，一个根长度略大于L 的金属棒一个端置于圆环上，另一个端与过圆心1O 的竖直转轴连接，转轴带动金属杆逆时针转动(从上往下看)，在圆环边缘和转轴处引出导线分别与P 、Q 连接，图中电阻阻值为R ，不计其它电阻，右侧水平轨道上有一带电量为+q 、质量为12m 的小球1以速度0v =12m 的不带电小球2发生碰撞，碰后粘合在一起共同向左运动，小球和粘合体均可看作质点，碰撞过程没有电荷损失，设P 、Q 板正对区域间才存在电场.重力加速度为g . (1)计算小球1与小球2碰后粘合体的速度大小v ；(2)若金属杆转动的角速度为ω，计算图中电阻R 消耗的电功率P ；(3)要使两球碰后的粘合体能从半圆轨道的最低点S 做圆周运动到最高点T ，计算金属杆转动的角速度的范围.【答案】(1) 52gr v = (2) 2424B L P Rω= (3) 2mgd qBL ≤ω≤27mgd qBL【解析】 【分析】 【详解】(1)两球碰撞过程动量守恒，则0111()222mv m m v =+ 解得52grv =(2)杆转动的电动势21122BLv BL L BL εωω==⨯= 电阻R 的功率22424B L P R Rεω==(3)通过金属杆的转动方向可知：P 、Q 板间的电场方向向上，粘合体受到的电场力方向向上．在半圆轨道最低点的速度恒定，如果金属杆转动角速度过小，粘合体受到的电场力较小，不能达到最高点T ，临界状态是粘合体刚好达到T 点，此时金属杆的角速度ω1为最小，设此时对应的电场强度为E 1，粘合体达到T 点时的速度为v 1．在T 点，由牛顿第二定律得211v mg qE m r-=从S 到T ，由动能定理得2211112222qE r mg r mv mv ⋅-⋅=- 解得12mgE q=杆转动的电动势21112BL εω= 两板间电场强度11E dε=联立解得12mgdqBL ω=如果金属杆转动角速度过大，粘合体受到的电场力较大，粘合体在S 点就可能脱离圆轨道，临界状态是粘合体刚好在S 点不脱落轨道，此时金属杆的角速度ω2为最大，设此时对应的电场强度为E 2．在S点，由牛顿第二定律得2 2v qE mg mr-=杆转动的电动势22212BLεω=两板间电场强度22Edε=联立解得227mgdqBLω=综上所述，要使两球碰后的粘合体能从半圆轨道的最低点S做圆周运动到最高点T，金属杆转动的角速度的范围为：227mgd mgdqBL qBLω≤≤.5．如图所示的电路中，R1＝4Ω，R2＝2Ω，滑动变阻器R3上标有“10Ω，2A”的字样，理想电压表的量程有0～3V和0～15V两挡，理想电流表的量程有0～0.6A和0～3A两挡．闭合开关S，将滑片P从最左端向右移动到某位置时，电压表、电流表示数分别为2V和0.5A；继续向右移动滑片P至另一位置，电压表指针指在满偏的13，电流表指针也指在满偏的13．求电源电动势与内阻的大小．（保留两位有效数字）【答案】7.0V，2.0Ω．【解析】【分析】根据滑动变阻器的移动可知电流及电压的变化，是可判断所选量程，从而求出电流表的示数；由闭合电路欧姆定律可得出电动势与内阻的两个表达式，联立即可求得电源的电动势．【详解】滑片P向右移动的过程中，电流表示数在减小，电压表示数在增大，由此可以确定电流表量程选取的是0～0.6 A，电压表量程选取的是0～15 V，所以第二次电流表的示数为13×0.6 A＝0.2 A，电压表的示数为13×15 V＝5 V当电流表示数为0.5A时，R1两端的电压为U1＝I1R1＝0.5×4 V＝2 V回路的总电流为I总＝I1+12UR＝0.5+22A＝1.5 A由闭合电路欧姆定律得E＝I总r+U1+U3，即E＝1.5r+2+2①当电流表示数为0.2 A时，R1两端的电压为U1′＝I1′R1＝0.2×4V＝0.8 V 回路的总电流为I总′＝I1′+12UR'＝0.2+0.82A＝0.6A由闭合电路欧姆定律得E＝I总′r+U1′+U3′，即E＝0.6r+0.8+5②联立①②解得E＝7.0 V，r＝2.0Ω【点睛】本题考查闭合电路的欧姆定律，但解题时要注意先会分析电流及电压的变化，从而根据题间明确所选电表的量程．6．如图所示的电路中，电炉电阻R＝10Ω，电动机线圈的电阻r＝1Ω，电路两端电压U＝100V，电流表的示数为30A，问：(1)通过电动机的电流为多少？(2)通电一分钟，电动机做的有用功为多少？【答案】(1)I2＝20A (2)W＝9.6×104J【解析】【详解】根据欧姆定律，通过电炉的电流强度为：11001010UI A AR===根据并联电路中的干路电流和支路电流的关系，则通过电动机的电流强度为：I2＝I－I1＝20 A.电动机的总功率为P＝UI2＝100×20 W＝2×103W.因发热而损耗的功率为P′＝I22r＝400 W.电动机的有用功率(机械功率)为P″＝P－P′＝1.6×103W，电动机通电1 min做的有用功为W＝P″t＝1.6×103×60 J＝9.6×104J.【点睛】题图中的两个支路分别为纯电阻电路(电炉)和非纯电阻电路(电动机)．在纯电阻电路中可运用欧姆定律I＝U/R直接求出电流强度，而非纯电阻电路中的电流强度只能运用干路和支路中电流强度的关系求出．在非纯电阻电路中，电功大于电热，两者的差值才是有用功．7．利用如图所示的电路可以测量电源的电动势和内电阻。

高考物理高考物理稳恒电流解题技巧讲解及练习题一、稳恒电流专项训练1．如图10所示，P 、Q 为水平面内平行放置的光滑金属长直导轨，相距为L 1 ，处在竖直向下、磁感应强度大小为B 1的匀强磁场中．一导体杆ef 垂直于P 、Q 放在导轨上，在外力作用下向左做匀速直线运动．质量为m 、每边电阻均为r 、边长为L 2的正方形金属框abcd 置于倾斜角θ=30°的光滑绝缘斜面上(ad ∥MN ，bc ∥FG ，ab ∥MG, dc ∥FN)，两顶点a 、d 通过细软导线与导轨P 、Q 相连，磁感应强度大小为B 2的匀强磁场垂直斜面向下，金属框恰好处于静止状态．不计其余电阻和细导线对a 、d 点的作用力． （1）通过ad 边的电流I ad 是多大？ （2）导体杆ef 的运动速度v 是多大？【答案】(1)238mg B L (2)1238mgrB B dL【解析】试题分析：(1)设通过正方形金属框的总电流为I ，ab 边的电流为I ab ，dc 边的电流为I dc ， 有I ab ＝34I ① I dc ＝14I ② 金属框受重力和安培力，处于静止状态，有mg ＝B 2I ab L 2＋B 2I dc L 2 ③由①～③，解得I ab ＝2234mgB L ④ (2)由(1)可得I ＝22mgB L ⑤设导体杆切割磁感线产生的电动势为E ，有E ＝B 1L 1v ⑥设ad 、dc 、cb 三边电阻串联后与ab 边电阻并联的总电阻为R ，则R ＝34r ⑦ 根据闭合电路欧姆定律，有I ＝E R⑧ 由⑤～⑧，解得v ＝121234mgrB B L L ⑨ 考点：受力分析，安培力，感应电动势，欧姆定律等．2．如图所示，一根有一定电阻的直导体棒质量为、长为L，其两端放在位于水平面内间距也为L的光滑平行导轨上，并与之接触良好；棒左侧两导轨之间连接一可控电阻；导轨置于匀强磁场中，磁场的磁感应强度大小为B，方向垂直于导轨所在平面，时刻，给导体棒一个平行与导轨的初速度，此时可控电阻的阻值为，在棒运动过程中，通过可控电阻的变化使棒中的电流强度保持恒定，不计导轨电阻，导体棒一直在磁场中。
