滤芯基础知识要点

滤芯知识培训资料（资料来自互联网整理）一、滤芯相关知识概述1、滤芯亲水疏水分类：聚丙烯、聚四氟乙烯材质滤芯为疏水性，聚醚砜材质滤芯为亲水性。

2、质可将滤芯分为亲水性和疏水性，在做起泡点值前浸润时，前者用水，一般聚醚砜浸润时冷水需要30分钟，热水需要15分（冷却后进行测试）。

而疏水性用95％的乙醇或60％的异丙醇浸润。

3、滤芯灭菌方法（1）将滤芯拆卸后，置于灭菌柜内，在121ºC，25分钟进行灭菌。

（2）在线纯蒸汽115 ºC灭菌1小时。

4、进出流向识别滤芯外面进中间出，正反冲可按不同方向进行。

5、孔径识别滤芯壳体有热熔字体，标明滤芯材质及孔径。

6、滤芯安装方法（1）将O型圈湿润，慢慢将滤芯垂直插入，必须全部插到不锈钢圆槽内。

（2）将滤芯部翅片用不锈钢孔板压好，压板不需太紧，以防高温灭菌时滤芯变型。

（3）避免直接用手接触滤芯。

（4）使用前尽可能先用2%氢氧化钠浸泡后，再冲洗干净。

7、储存法（1）将滤芯浸泡在消毒剂75%乙醇中；（2）滤芯取出烘干，(50ºC 36小时)；（3）未干燥的滤芯请不要用塑料袋包装以防发霉。

（4）.聚醚砜材质的滤芯使用后，“不要放在碱液里”（于自己手里资料不相符），放在75％的乙醇中或者60摄氏度以下烘干储存。

厂家不赞成脉动真空灭菌，建议121摄氏度.30分钟蒸汽灭菌。

（但是不建议经常做灭菌，影响使用的寿命）二、滤芯使用车间涉及岗位与材质涉及岗位有配料、洗瓶、灌封、制水等。

涉及的滤芯材质主要有：聚醚砜、聚丙烯、聚四氟乙烯。

三、部分岗位使用滤芯情况1、配料岗位：（1）亲水性：钛棒0.65um（3根），材质为钛合金、聚醚砜0.45 um（3根、222、未带钢圈）；用于药液的粗滤。

（2）疏水性：聚四氟乙烯0.01 um （1根、226、带钢圈）；用做各种罐顶的呼吸器。

2、洗瓶岗位：（1）亲水性：10 um的熔喷滤芯（4根、平地），材质为聚丙烯；聚丙烯3um （3根、226、未带钢圈）；用于循环水的过滤（粗滤、精滤）聚醚砜0.45 um （1根、226、未带钢圈），用于注射用水的过滤。

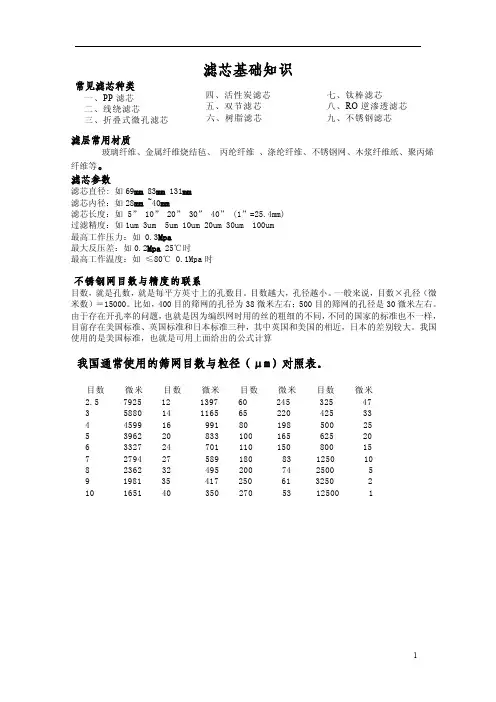

滤芯基础知识常见滤芯种类一、PP滤芯二、线绕滤芯三、折叠式微孔滤芯四、活性炭滤芯五、双节滤芯六、树脂滤芯七、钛棒滤芯八、RO逆渗透滤芯九、不锈钢滤芯滤层常用材质玻璃纤维、金属纤维烧结毡、丙纶纤维、涤纶纤维、不锈钢网、木浆纤维纸、聚丙烯纤维等。

滤芯参数滤芯直径:如69mm83mm131mm滤芯内径：如28mm~40mm滤芯长度：如5”10”20”30”40”(1”=25.4mm)过滤精度：如1um3um5um10um20um30um100um最高工作压力：如0.3Mpa最大反压差：如0.2Mpa25℃时最高工作温度：如≤80℃0.1Mpa时不锈钢网目数与精度的联系目数，就是孔数，就是每平方英寸上的孔数目。

目数越大，孔径越小。

一般来说，目数×孔径（微米数）＝15000。

比如，400目的筛网的孔径为38微米左右；500目的筛网的孔径是30微米左右。

由于存在开孔率的问题，也就是因为编织网时用的丝的粗细的不同，不同的国家的标准也不一样，目前存在美国标准、英国标准和日本标准三种，其中英国和美国的相近，日本的差别较大。

我国使用的是美国标准，也就是可用上面给出的公式计算我国通常使用的筛网目数与粒径（μm）对照表。

目数微米目数微米目数微米目数微米2.57925121397602453254735880141165652204253344599169918019850025539622083310016562520633272470111015080015727942758918083125010823623249520074250059198135417250613250210165140350270531250011。

1、PP棉功能：去除水中泥沙、铁锈、胶体等悬浮物。

（1）熔喷聚丙烯纤维滤芯①概念：由超细聚丙烯纤维热熔缠结制成。

超细纤维依靠自身粘合和缠结，在空间随机构成三围微孔结构，纤维间连接不需要任何粘合剂，尤其具有径向纤维呈梯度变化的特点，是多孔型和织物型过滤介质的综合体。

②特点：一方面可以进行深层过滤，另一方面又可以形成表面过滤。

③评价：进口：表面较软、内部较硬、且滤芯的孔径是渐进式的（外大内小）。

国产：孔径一样的，所有染污物都积留在PP棉的表面，效果差。

（2）蜂房式绕线聚丙烯滤芯：①概念：是由纱线精密缠绕在聚丙烯多孔骨架上，控制滤层缠绕密度及缠绕密度及虑孔形状而制成的不同过滤精度的滤芯。

②优点：体积小、过滤面积大、滤渣负荷能力较高2、活性碳功能：去除水中余氯、有机物、色度、异味、异臭等。

活性炭是黑色粉末状或颗粒状的无定形碳。

活性炭主要成分出了碳以外还有氧、氢等元素。

活性炭在结构上由于微晶碳是不规则排列，在交叉连接之间有细孔，在活化时会产生碳组织缺陷，因此它是一种多孔碳，堆积密度低，比表面积大。

它具有物理吸附和化学吸附的双重特性，可以有选择的吸附气相、液相中的各种物质，以达到脱色精制、消毒除臭和去污提纯等目的。

活性碳按照材质分可以分为煤质活性碳、椰壳活性碳、果壳活性碳、木质活性碳等。

活性碳制备工艺：活性炭是一种非常优良的吸附剂，它是利用木炭、竹炭、各种果壳和优质煤等作为原料，通过物理和化学方法对原料进行破碎、过筛、催化剂活化（司普利炉）、漂洗、烘干和筛选等一系列工序加工制造而成。

载Ag活性碳：附加功能：抑菌，其中以法国卡提斯的品质为佳，特殊工艺：在等离子作用下，将Ag离子与活性碳粉末耦合；效果好，且持久。

而国产的载Ag活性碳，效果一般，使用前期易造成Ag离子含量超标，使用一段时间后就失效。

更多的是一种概念，而实际作用几乎没有。

（2）CTO活性碳：进一步去除水中余氯、有机物、色度、异味、异臭、胶体，并截留颗粒活性碳滤芯中流出的碳粉末。

过滤技术（基础知识）Filtration Technology什么是过滤？Δp压差：过滤的动力Δp 代表pressure drop across the filter medium.对于大多数溶液，流速与Δp成正比。

这意味着随着压差的增加，流速也会增加。

Filtration Type 过滤种类（按孔径分） 超滤ULTRAFILTRATION用于分离大分子、浓缩蛋白质和去除小分子物质。

滤器的命名是根据名义分子量截留(MWCO): 1-500 kDa(Kilodalton)。

具有指定MWCO的超滤器应保留至少90%的指示分子量的球形分子。

纳滤NANOFILTRATION用于生物工艺中病毒的去除。

孔径：0.02 -0.04µm (= 20 -40nm)。

微滤MICROFILTRATION用于颗粒、胶体和微生物的分离。

孔径大小：0.1 -8µm。

深层过滤DEPTH FILTRATION用于去除可见的和更小的颗粒，如生物反应器收获后的细胞去除。

截留率通常以微米表示：0.45 -50 μm。

Filtration Type 过滤种类(按原理分)滤器种类Filter Types非对称膜结构Membrane Filter Structure: Asymmetry 非对称膜不仅会在膜的表面保留颗粒，而且会在膜的深处保留颗粒（较大的颗粒保留在靠近膜表面的地方，较小的颗粒保留在膜的深处），相对具有更高的流速和更高的总通量。

膜的不对称程度受铸膜条件的影响，但有的材质没有办法做成对称膜。

滤器的结构和性能Filter Cartridge | Construction 滤芯结构Filter Components and Assembly 滤器组装亲水| 疏水Hydrophilic | HydrophobicHydrophilic Material 亲水膜材Hydrophobic Materials 疏水膜材为什么过滤气体和有机溶剂要选择疏水滤器?亲水膜一旦被液体浸润，会产生较大的表面张力，阻断气体通行，只用当气体的压力超过表面张力才会通过，这就是起泡点。

柴油滤清器的基础知识
柴油滤清器的作用是滤除燃油系统中的有害杂质和水分，保护发动机的正常工作，减少磨损，避免堵塞，提高发动机寿命。

材质：柴油滤清器的滤芯多采用滤纸，也有采用毛毡或高分子材料的。

汽油滤清器的滤芯多采用滤纸，也有使用尼龙布、高分子材料的。

结构：柴油滤清器的结构大致与机油滤清器相同，有可换式和旋装式
武汉巨力源销售的柴油滤清器的特点：不仅减少了柴油发动机因柴油质量问题引发的故障，并且在节油、延长柴油发动机使用寿命等方面，取得了显着的经济效益：
①使柴油发动机使用寿命延长；
②节约燃油；
③降低发动机的维修费用,维护时间。

柴油过滤器是内燃机用柴油的专用柴油净化设备，它能滤除柴油中90%以上的机械杂质、胶质、沥青质等，能最大限度地保证柴油的清洁，提高发动机使用寿命。

不洁净的柴油将导致发动机喷油系统及汽缸非正常磨损，使发动机功率下降、耗油量迅速增加，并大大降低发电机使用寿命。

使用滤清器，能使使用毛毡式滤清净化器的发动机的过滤精度和效率大幅度提高，使进口优质的寿命延长数倍，节油效果明显。

武汉巨力源公司建议大家选择好的柴油滤清器才能起到好的效果，如果是劣质的柴油滤清器不仅损耗机器还耗费成本。

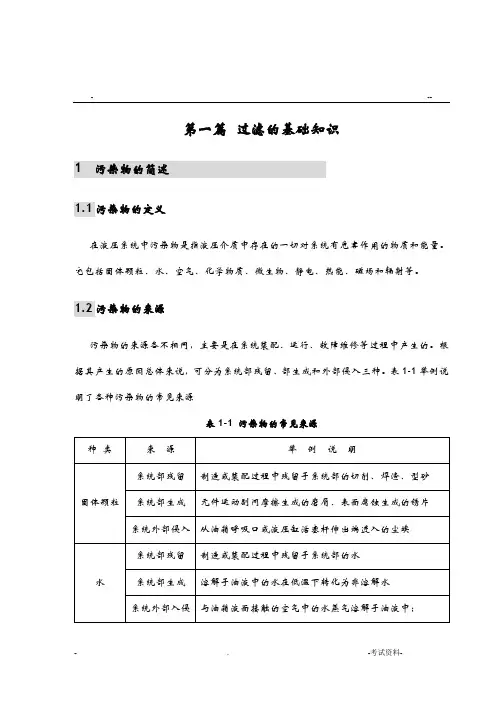

- --第一篇过滤的基础知识1 污染物的简述1.1污染物的定义在液压系统中污染物是指液压介质中存在的一切对系统有危害作用的物质和能量。

它包括固体颗粒、水、空气、化学物质、微生物、静电、热能、磁场和辐射等。

1.2污染物的来源污染物的来源各不相同，主要是在系统装配、运行、故障维修等过程中产生的。

根据其产生的原因总体来说，可分为系统部残留、部生成和外部侵入三种。

表1-1举例说明了各种污染物的常见来源表1-1 污染物的常见来源1.3污染物的危害污染物对液压系统的危害是十分巨大的。

据统计，液压系统75%以上的故障是由于油液的污染造成的。

固体颗粒是液压系统中最主要的污染物，液压系统污染故障中的三分之二都是由固体颗粒引起的。

表1-2给出了各种污染物的危害。

表1-2 污染物的危害1.4污染物特征的描述液压系统中的污染物既有以物质形式存在的，如固体颗粒、水、空气、化学物质和微生物等，又有以能量形式存在的，如静电、热、磁和辐射等。

化学物质主要以其种类和含量来进行污染特征的描述；微生物除了能繁殖与游动外，其污染特征与固体颗粒相近；静电污染一般以电荷电压来描述其特征；热一般以温度的高低来描述其特征；磁一般以磁场强度来进行来描述；辐射主要以其种类和能量来进行描述。

下面对液压系统的最常见的固体颗粒、水及空气的污染特征做一介绍。

1.4.1固体颗粒描述固体颗粒污染特征的参数主要有颗粒的密度、堆积松散度、沉降性、分散性、迁移性、成块性、硬度、破碎性、尺寸、尺寸分布、浓度、形状等。

污染控制经常使用的特征主要有尺寸、尺寸分布和浓度等。

表1-3 常见微米级颗粒的尺寸注：1μm=0.001mm。

人们可见到实物颗粒尺寸极限为40μm颗粒具有不规则的形状，我们如何去描述它的大小、给出他的尺寸呢？为此，人们给出了关于颗粒尺寸的不同定义，在污染控制领域，常用的定义主要有两种，一是颗粒的最大弦长，即用颗粒的最大弦长来描述颗粒的大小，这种定义在显微镜计数法中得到使用；二是用颗粒等效投影面积的直径作为颗粒的尺寸，这种定义自动颗粒计数法中得到使用。

滤芯基础知识：
第一级过滤：5μm PPF滤芯,俗称粗滤或者PP棉
·规格:10英寸(25.4厘米)
·过滤精度:5微米
·处理水量：约6吨，建议3-6个月更换
·功能:可有效滤除水中的铁锈、沙石、红虫等较粗的杂质。

第二级过滤：颗粒活性碳滤芯
·规格:10英寸(25.4厘米)
·处理水量：约12吨，建议6-12个月更换
·功能:颗粒状的高吸附性活性碳，可有效吸附水中的氯、臭味、异色等物质。

第三级过滤：块状活性炭滤芯或者1μm PPF滤芯
·规格:10英寸(25.4厘米)
·处理水量：约12吨，建议6-12个月更换
·功能:有效去除农药、余氯等有机物、铁与锰等重金属、细菌、臭味、异色及强致癌物三氯甲烷等。

第四级过滤：RO逆渗透膜
·规格:具体机型不一样
·处理水量：约40吨，建议3-5年更换
·功能:孔径为0.0001微米的逆渗透膜，可有效去除水中细菌、毒素、重金属离子、盐份等有害物质。

第五级过滤：后置抑菌活性碳滤芯,俗称小T33
·规格:10英寸(25.4厘米)/1/4英寸出水口
·处理水量：约15吨，建议10-18个月更换
·功能:抑致细菌再生、改善纯水口。

净水器滤芯更换指南一、净水器的功能净水器的功能主要是过滤水中的漂浮物，重金属、细菌、病毒等都去除掉，它具较高的过滤技术，一般为五级过滤，笫一级为滤芯又称PP棉，第二级颗粒活性碳，第三级为精密压缩活性炭，笫四级为反渗透膜或超滤膜，笫五级为后置活性炭。

主要用于改善口感，比较适合自来水污染较为严重的地区。

1.了解滤芯功能：超滤芯0.01微米，陶瓷滤芯0.15微米，可以滤除水中杂质、细菌、病毒；活性碳滤芯可以去除水中漂白粉味、泥味等异色异味；RO膜滤芯可去除水中重金属，水烧开不结垢，目前是市场的主流；2.了解几支滤芯（几级）：一般来说，五级过滤。

（孔径精度更重要）三级以下过滤净化功能较少，水质较差；五级以上过滤净化功能较多，水质较好；3.了解滤芯材料结构：PP棉滤芯的孔径，自来水中有大量的杂质，这些杂质藏在PP棉滤芯和活性碳滤芯里，在购买净水器时，应该注意产品过滤材质的使用期限，因为净水器的过滤材质不是无限期使用的。

由于过滤材质在使用一段时间后会吸附较多的杂质，如不及时更换反而会造成净化水质的二次污染。

旭莱特净水器覆盖纯水机、直饮机、中央净水器、全屋净水器以及工程水处理。

第一级：PP棉。

主要是去除泥沙铁锈等大颗粒物体。

第二级和第三级都是活性炭，一个是颗粒状的，一个是压缩的，这东西挺有用，什么油污和异物，基本上会被吸附掉。

家里用，买椰壳的炭吧，比较好。

第四级RO反渗透膜（很重要），主要是过滤重金属等有害物质。

第五级：后置活性炭，改善口感。

就是喝起来有点甘甜的。

作为家用净水器，比较主流的两种技术：1.反渗透2.超滤。

这两种技术都是纯物理过滤，反渗透过滤到0.0001微米，超滤过滤到0.01微米。

这两种净水器的主要区别就是反渗透的用电，有浓缩水排出，凉水直接喝，热水无水垢，能直饮。

而超滤不需用电，不排浓缩水，细菌病毒过滤到了，不能能直饮，烧开了还是有水垢。

从以上净水器的分类和功能中不难看出，家用净水器实质上是给水深度处理的小型化，其主要处理对象是自来水中的浊度、色度、异嗅和有机物等。

净水器知识点：1.净水器及滤芯的分类◆普通过滤式的净水器：➢PP（聚丙烯材料制成）：当中空心。

作用：去除颗粒状悬浮物。

用后无法清洗。

滤芯一般的用法都是水从外侧向侧过。

✧PP熔喷滤芯：PP sediment fileter.精度在5um, 1um下面两种价格一样。

割槽出来的PP渣滓回收价格抵消掉了工本费。

●割槽PP熔喷滤芯。

因为割槽了，所以表面积增大了，吸附污物的能力加强了。

●不割槽PP熔喷滤芯✧PP线绕滤芯: PP thread filter.精度在5um，PP线绕滤芯可以做成较高过滤精度的。

➢活性炭滤芯：Active Carbon filter.部有大量孔，吸附化学物质，细菌，特别是自来水中的余氯。

用后无法清洗。

如果不及时更换，容易成为细菌滋生的温床。

✧UDF: 散炭滤芯，即颗粒状的活性炭灌在一个容器里。

✧CTO: Block Carbon filter炭棒滤芯，中空。

即是细小的颗粒状活性炭用粘胶剂合成棒状。

滤芯一般的用法都是水从外侧向侧过。

✧T33:是优质的颗粒状的活性炭在一个滤壳里。

主要用在Ro机中的第五级过滤。

●大T33：用在100G以上的RO机中作为第五级过滤。

●小T33：用在50G的RO机中作为第五级过滤➢瓷滤芯：Ceramic filter. 中空。

滤芯一般的用法都是水从外侧向侧过。

精度在1微米，用后可以用毛刷定期清洗。

材料为硅藻，高温烧制。

有的，在瓷滤芯的中心会加入炭。

◆超滤净水器 Ultra-filtration➢中空的丝。

这些丝是用高分子材料制成的（也即是某种塑料材料）。

孔径为0.1um。

一般水是从外表面进入到当孔中，可以过滤绝大多数细菌。

但对重金属离子的污染无能为力。

在国，经过超滤净水器的水被作为直饮水来用，其实是不对的。

➢超滤净水器是堵塞过滤的，但是超滤滤芯本身的寿命比较长，但由于污物被截留在超滤滤芯表面，这些污物会发臭，所以要定期排出污水，一般每天排一次，要手工排废水。

过滤器滤芯和滤材的介绍过滤器是一种用于去除液体或气体中杂质的设备。

在过滤器中，滤芯和滤材是关键的组成部分。

滤芯是过滤器中的一个部件，由具有其中一种过滤功能的材料制成；而滤材则是过滤芯的主要组成材料。

一、滤芯的介绍1.定义：滤芯是一种材料，根据过滤的需要，具有一定的孔径或孔隙结构，用于截留或排除液体或气体中的固体颗粒或溶解物质。

2.功能：滤芯的主要功能是进行过滤和分离。

根据需要，可以选择不同类型的滤芯，如颗粒滤芯、颗粒活性炭滤芯、颗粒树脂滤芯、颗粒陶瓷滤芯等。

3.材料：滤芯常用的材料包括聚丙烯、聚酯、玻璃纤维、陶瓷、不锈钢等。

这些材料具有耐高温、耐腐蚀、耐磨损等特性，可以适应不同环境下的过滤要求。

4.维护和更换：滤芯在使用一段时间后会被堵塞或损坏，需要进行维护和更换。

通常情况下，滤芯的寿命取决于其质量和使用环境。

及时维护和更换滤芯可以保证过滤器的正常工作和过滤效果。

5.应用：滤芯广泛应用于水处理、食品饮料、制药、电子、化工、环保等行业。

不同行业和应用领域对滤芯的要求也不同，例如，食品饮料行业对滤芯的要求严格，要求滤芯材料安全无毒。

1.定义：滤材是用于制造滤芯的物质。

滤材通常具有较好的过滤效果、强度和稳定性。

不同类型的滤材可以根据过滤的需要来选择，如纤维素滤材、活性炭滤材、陶瓷滤材等。

2.纤维素滤材：纤维素滤材是一种以纤维素为主要成分的滤材。

纤维素具有较好的过滤效果和吸附性能，可以有效去除水中的悬浮物和颗粒。

纤维素滤材通常呈现网状结构，具有一定的孔径和孔隙度。

3.活性炭滤材：活性炭滤材是一种以活性炭为主要成分的滤材。

活性炭具有较好的吸附性能，可以去除水中的有机物、异味和余氯等物质。

活性炭滤材通常呈颗粒状或块状，表面积大、孔隙多，能够提高吸附效果。

4.陶瓷滤材：陶瓷滤材是一种以陶瓷为主要成分的滤材。

陶瓷具有较好的耐高温、耐腐蚀性能，在过滤过程中能够去除水中的微生物、铁锈和浑浊物质。

陶瓷滤材通常呈多孔状结构，具有一定的孔径和孔隙度。

滤清器基础知识资料滤清器是一种常见的设备，用于从流体中去除杂质和颗粒物。

本文将介绍滤清器的基础知识，包括其工作原理、常见类型和选用注意事项。

工作原理滤清器的工作原理基于物理隔离和筛选。

通常，滤清器包含一个过滤介质，该介质具有孔隙结构，可以阻挡物质通过。

当流体通过滤清器时，杂质和颗粒物被过滤介质阻挡在滤芯内部，从而使流体更纯净。

常见类型1. 机械滤清器：机械滤清器使用孔径较小的过滤介质来阻挡颗粒物。

常见的机械滤清器包括网孔滤清器和沙石滤床。

机械滤清器：机械滤清器使用孔径较小的过滤介质来阻挡颗粒物。

常见的机械滤清器包括网孔滤清器和沙石滤床。

2. 颗粒滤清器：颗粒滤清器可以过滤液体或气体中的微小颗粒物。

它们通常使用纤维布、膜或纸作为过滤介质。

颗粒滤清器：颗粒滤清器可以过滤液体或气体中的微小颗粒物。

它们通常使用纤维布、膜或纸作为过滤介质。

3. 活性炭滤清器：活性炭滤清器采用活性炭作为过滤介质，可以有效去除流体中的有机物、异味和色素。

活性炭滤清器：活性炭滤清器采用活性炭作为过滤介质，可以有效去除流体中的有机物、异味和色素。

选用注意事项在选择滤清器时，应考虑以下几个因素：- 过滤精度：根据需要过滤的物质和粒径要求，选择适当的过滤精度。

过滤精度：根据需要过滤的物质和粒径要求，选择适当的过滤精度。

- 流量要求：确定所需的最大流量和最小流量，以选择合适大小的滤清器。

流量要求：确定所需的最大流量和最小流量，以选择合适大小的滤清器。

- 材料选择：根据流体特性选择合适的滤清器材料，以确保其耐腐蚀性和耐用性。

材料选择：根据流体特性选择合适的滤清器材料，以确保其耐腐蚀性和耐用性。

- 维护和更换：考虑滤清器的清洁与更换频率，以确保其长期有效运行。

维护和更换：考虑滤清器的清洁与更换频率，以确保其长期有效运行。

总之，滤清器是常用的用于去除流体中杂质和颗粒物的设备。

通过了解滤清器的工作原理、常见类型和选用注意事项，您可以更好地选择和使用适合您需求的滤清器。

滤芯资料一、滤芯的分类1、按滤芯的功能分为：过滤滤芯、聚结滤芯、分离滤芯、吸附滤芯。

2、按过滤的介质分为：航油滤芯、工业油滤芯、烃滤芯、水滤芯、气滤芯。

二、滤芯的基本结构、虽然滤芯种类较多，但结构主要由端盖、骨架、滤材、密封件组成。

特殊结构需要按特殊结构要求进行增加，例如；旁通阀、提手、尼龙扎带、卡箍、缠绕带等特殊要求。

各结构特点和作用如下；1、端盖特点：（1）为冲压件和机加工件，主要材料为、不锈钢、碳钢、铝、尼龙料等。

（2）有一定的深度的注胶槽。

（由图纸定）（3）径向密封滤芯的端盖需要O型槽，轴向密封滤芯的端盖需要便于安装密封垫的位置。

（4）表面处理为喷塑、镀锌、镀鉻、阳极氧化等。

作用：（1）存放胶粘剂（TH-1 又叫环氧树脂胶）（2）提供与过滤器连接的接口。

（3）提高滤芯端向负载强度。

（4）端盖、骨架、滤材连接的纽带。

（5）和密封件相连起到密封作用。

2、骨架骨架按其作用分为两种，其支撑骨架和保护骨架。

两者结构的区别主要是壁厚不同，密布孔的大小和数量不同。

（有图纸要求）支撑骨架（内骨架）特点：（1）根据滤芯承受的强度压力不同，定制骨架壁较厚。

（2）壁面上均布小孔。

（3）金属材料（或特殊材料）制成。

（4）金属材料有不锈钢或喷塑和镀锌。

作用：（1）保护滤芯正常工作所承受滤材产生的压力差。

（2）是过滤介质均匀的通过，所产生的阻力小。

（3）成端向负载，保证滤芯的轴向垂直度、平行度。

保护骨架（外骨架）特点：（1）骨架壁较薄（常用0.3-0.5mm）（2）孔径较大一些。

（3）一般由钢板或铝板制成。

（油滤芯用的比较多一些）作用：（1）保护滤材不受外部磕碰而损伤。

（2）防止滤材在工作中受到压力冲击所产生弯曲变形。

（3）承受部分端向负载。

3、滤材滤材主要由过滤层和支撑层组成。

过滤材料主要分为：玻璃纤维纸（为进口纸、国产纸）、植物纤维纸、不锈钢网、铜网、合成纤维毡、吸水滤材等。

支撑层材料主要为：镀锌网、不锈钢网、植物纤维纸、铜网等。
