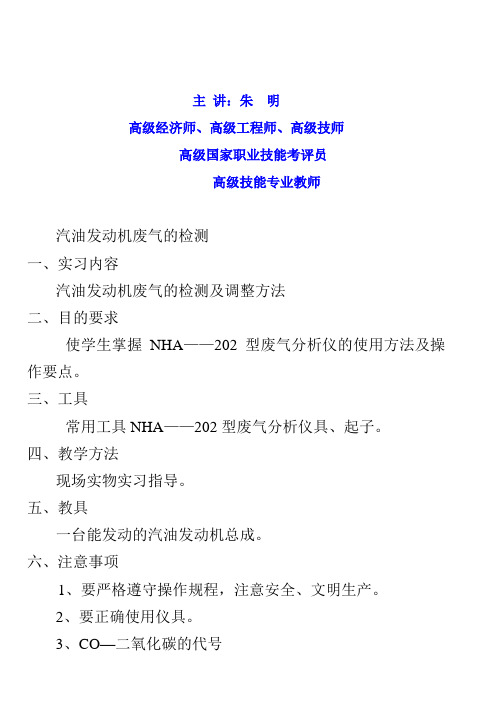

主讲：朱明高级经济师、高级工程师、高级技师高级国家职业技能考评员高级技能专业教师汽油发动机废气的检测一、实习内容汽油发动机废气的检测及调整方法二、目的要求使学生掌握NHA——202型废气分析仪的使用方法及操作要点。

三、工具常用工具NHA——202型废气分析仪具、起子。

四、教学方法现场实物实习指导。

五、教具一台能发动的汽油发动机总成。

六、注意事项1、要严格遵守操作规程，注意安全、文明生产。

2、要正确使用仪具。

3、CO—二氧化碳的代号HC—碳氢化合物代号一、发动机排放污染物成因与危害1、CO是碳在氧化反应过程中，因氧气不足所生成，生成量取决于发动机空燃比和燃烧气体的温度。

CO是无色，无味，不易被人察觉的剧毒气体，人吸入以后，CO与血红蛋白结合，降低了血红蛋白的输氧能力，过量吸入CO会导致头痛头晕和呕吐等中毒症状，甚至产生死亡事故。

2、HC是燃料未燃烧或不完全燃烧时，剩余燃烧被分解而形成。

生成量取决于局部混合气体浓度对氧化反应的速度，以及气缸壁激冷作用。

HC与NO2混合，在太阳紫外线强烈照射下形成光化学烟雾，致人咳嗽头痛和流泪。

光化学烟雾在强烈阳光和大气对流不畅通的环境中危害则更大。

3、碳烟是柴油机在负荷下，燃烧室温度较高而喷入燃料过多，混合气形成不均匀，局部区域出现燃烧时空气不足，燃料在高温的条件下裂解聚合形成。

碳烟料悬浮于空气中，吸入肺部引起气喘病。

过浓的碳烟还会防碍视野，恶化能至引发交通事故。

二、使用NHA—202型废气分析仪对CO和HC进行检测步骤1、将取样管一端连接到取样探头的未端，另一端连接到仪器的样气入口，然后用压紧螺母上紧。

确认前置过滤器，二次过滤器及滤纸式地滤器已分别装入洁净的滤纸。

将电源线插入仪器的电源插座上，即可通电。

将电源开关合上，电源指灯亮，接通仪器电源。

将气泵开关打上，气泵指灯亮。

气泵开始工作。

在此状态下，预热30分钟后，调好仪器零位，仪器即可工作。

2、读数方法为了保证测量结果精度，仪器具有高、中、低三个量程，其测量范围如下：HC CO 量程指示灯低量程O—2000PPM O—2% ×﹤绿灯﹥中量程O—5000PPM O—5% ×﹤黄灯﹥高量程O—10000PPM O—10% ×﹤红灯﹥上述三个量程，根据被测量组分的浓度自动进行切换，在批示表上每个量程的刻度线未端都对应有一量程指示灯在相应的刻度线上读取测量结果。

用汽车专用万用表检测汽车数据任务工作页一、 认识汽车专用万用表的结构、功能及面板1．准备工具及设备：汽车专用万用表(以组为单位)每2人1台2．请记录学习用汽车专用万用表的型号：3．请观察图1—1普通汽车专用万用表，按序号填写名称：1—— 2——3—— 4——5—— 6——7—— 8——9——4．请观察汽车专用万用表除了表体以外，还有哪些附件？5．请观察汽车专用万用表，按照万用表上标识填空：图1—1普通汽车专用万用表（1）测电阻的档位有哪几个？请全列出来。

（2）测电流的档位有哪几个？请全列出来。

直流：交流：（3）测电压的档位有哪几个？请全列出来。

直流：交流：（4）测频率、温度、占空比及的档位是哪几个？表笔/探头应插入哪两个孔。

频率： 插哪两个孔：温度： 插哪两个孔：占空比： 插哪两个孔：转速： 插哪两个孔：（5）测闭合角、起动电流及氧传感器的档位是哪几个？表笔应插入哪两个孔。

闭合角： 插哪两个孔：起动电流： 插哪两个孔：氧传感器： 插哪两个孔：（6）测喷油器喷油脉宽要测哪两个值：第一个值： 第二个值：计算公式为：主讲：朱明高级工程师、高级技师、国家经济师 高级国家职业技能鉴定考评员高级技能专业教师6．哪些值的测量要将电路断开，采用串联的方式测量？其它值一般是并联测量。

二、用汽车专用万用表检测汽车数据1．人员及设备要求：劳动组织：每小组由4至6名学生组成，指定3名学生分别负责安全监督、仪器操纵、数据记录，其余同学观摩学习；老师负责安全与技术指导，组织学生轮换操作。

设备准备：每小组万用表1台，发动机实验台架或整车一台。

2．测量准备工作，每做一步请在（）中打“√”（1）对于整车：在车轮上垫上止动块（），拉紧手刹（），空档（），打开发动机仓（），铺上维修护裙（），视情况拆除发动机塑料罩（）。

对于发动机实验台架：检查配件是否齐全，旋转部件是否有异物卡住或接触，对于不正常情况向老师报告，再排除。

（）（2）由老师用探针将点火线圈“-”极信号、氧传感器信号及喷油器控制信号引出，并向学生简单讲解。

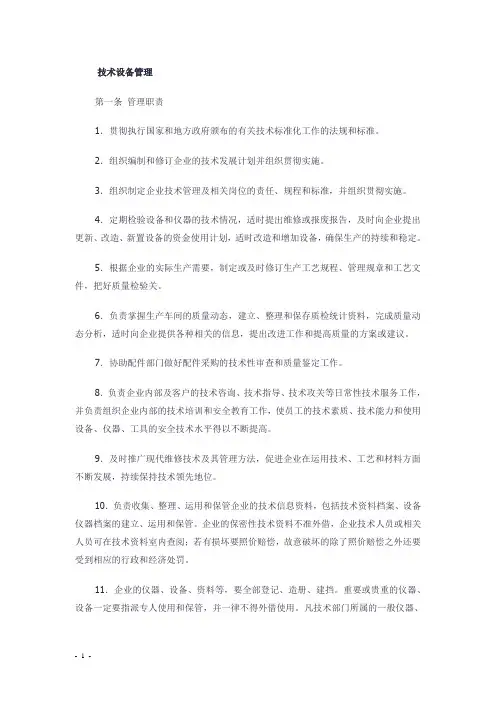

技术设备管理第一条管理职责1．贯彻执行国家和地方政府颁布的有关技术标准化工作的法规和标准。

2．组织编制和修订企业的技术发展计划并组织贯彻实施。

3．组织制定企业技术管理及相关岗位的责任、规程和标准，并组织贯彻实施。

4．定期检验设备和仪器的技术情况，适时提出维修或报废报告，及时向企业提出更新、改造、新置设备的资金使用计划，适时改造和增加设备，确保生产的持续和稳定。

5．根据企业的实际生产需要，制定或及时修订生产工艺规程、管理规章和工艺文件，把好质量检验关。

6．负责掌握生产车间的质量动态，建立、整理和保存质检统计资料，完成质量动态分析，适时向企业提供各种相关的信息，提出改进工作和提高质量的方案或建议。

7．协助配件部门做好配件采购的技术性审查和质量鉴定工作。

8．负责企业内部及客户的技术咨询、技术指导、技术攻关等日常性技术服务工作，并负责组织企业内部的技术培训和安全教育工作，使员工的技术素质、技术能力和使用设备、仪器、工具的安全技术水平得以不断提高。

9．及时推广现代维修技术及其管理方法，促进企业在运用技术、工艺和材料方面不断发展，持续保持技术领先地位。

10．负责收集、整理、运用和保管企业的技术信息资料，包括技术资料档案、设备仪器档案的建立、运用和保管。

企业的保密性技术资料不准外借，企业技术人员或相关人员可在技术资料室内查阅；若有损坏要照价赔偿，故意破坏的除了照价赔偿之外还要受到相应的行政和经济处罚。

11．企业的仪器、设备、资料等，要全部登记、造册、建挡。

重要或贵重的仪器、设备一定要指派专人使用和保管，并一律不得外借使用。

凡技术部门所属的一般仪器、设备、工具需外借时，须由班组长以上管理人员到技术部门办理借用手续。

如有损坏，借用者应说明损坏原因，并照价赔偿。

12．加强岗位责任和岗位监督，非技术部门人员，未经允许不得随便出入本部门。

第二条岗位设置1．企业技术人员分为技术管理人员和技术服务人员两大部分。

2．技术管理人员又分为专职技术管理人员和兼职技术管理人员两大部分。

主讲：朱明高级经济师、高级工程师、高级技师高级国家职业技能考评员高级技能专业教师汽车制动性能检测一、授课、实习内容：制动性能检测方法。

二、目的的要求：使学生能够掌握制动性能的检测方法。

三、工具：检测仪具。

四．教学方法：现场实物授课，实习指导。

五．教具：一台受检测的汽车。

六．准备工作：略制动性能检测目的汽车的制动性能是指汽车在行驶中能强制减速以至停车，或下长坡时维持一定速度的能力。

它时汽车的只要性能之一。

汽车的制动性能组合要有以下四个方面来评定：1．制动效能包或制动距离、制动减速度、制动力、制动时间。

2．制动效能的恒定性是指制动过程中，制动器的抗热衰退能力，水温回复能力。

3．汽车制动的放行稳定性指汽车在制动过程中不能发生跑偏、测滑和转向能力。

4．动操纵轻便、反映灵敏性是指制动操纵省力，制动力迅速而平稳地增加；放松踏板，制动能迅速解除；在行驶不出现制动现象等。

为保证汽车制动性能完好，除制动装置结构设计合理外，还必须确保汽车制动装置技术状况的完好。

因此，必须对汽车的制动装置和制动性能进行严格检测，定期维护。

汽车制动性能的检测方法有：路试检测法和台架检测法两种。

路测检测制动性能1．行车制动性能检测1）。

用制动距离检测行车制动性能制动距离是指汽车在规定的初速度下，急踏制动，从脚接触制动踏板时起至汽车停止，汽车驶过的距离，汽车在规定的初速度下的制动距离和制动稳定性应符合下表的要求。

对空载检测有质疑时，可用表中规定的满载检测制动性能要求进行。

制动距离和制动稳定性要求表注：1）对总质量大于3.5t的汽车试车道宽度为3m。

2)用充分发出的平均减速度，检测行车制动性能汽车在规定的初速度下，急踏制动时，充分发出的平均减速度和制动稳定性应符合下表的要求。

对空载检测制动性能有质疑时，可用表中的满载检测制动性能要求进行。

制动减速度和制动稳定性要求注1．对总质量大于3。

5t并小于4。

5t的汽车试车道宽度3m3）制动气压、制动踏板力的要求（1）满载检验时：气压制动系气压表的指示气压≤额定工作气压。

课题八汽车电器万能试验台任务用电器万能试验台检测电气系统【任务内容】1．认识汽车电器万能试验台的结构与工作原理；2．用汽车电器万能试验台对汽车发电机、起动机、分电器、调节器、点火线圈及电容器等电器总成进行检测。

【任务目标】1．了解汽车电器万能试验台的结构及工作原理；2．掌握汽车电器万能试验台的使用与保养方法。

【任务实施】先由学员熟悉如下工作页，了解本任务内容。

在学习相关知识点后，利用工作页，在教师的指导下完成本任务，同时完成工作页相关内容的填写。

用电器万能试验台检测电气系统任务工作页一、人员及设备要求：劳动组织：每小组由4至6名学生组成，指定3名学生分别负责安全监督、仪器操纵、数据记录，其余同学观摩学习；老师负责安全与技术指导，组织学生轮换操作。

设备准备：每小组汽车电器万能试验台1台，汽车发电机、起动机、分电器、调节器、点火线圈及电容器等电器1套，常用工具1套。

二、对电器万能试验台进行认识1——2——3——4——5——6——7——8——9——10——11——12——13——三、对汽车硅整流发电机进行试验1．空载试验（1）首先将发电机安装到夹具上，接上传动接头，此时请注意要使和同心传动。

（2）按图所示接好相关接线，此时注意发电机是内搭铁还是外搭铁，请思考若是外搭铁要如何连接线路？答：。

（3）将转速调整开关27调到“低速”，将转速表量程开关65向下扳，此时转速量程为。

（4）请思考为什么要打向低速？答：。

（5）旋转调速手轮，使转速慢慢上升，当电压上升到大于蓄电池电压时，拔出F5（即断开蓄电池），此时发电机能自己单独发电，这种现象叫（它励自励）。

升高有何变化规律，请填写下表：2.负载试验与电压调节器试验（1）按图所示接好相关接线，将可变电阻手轮调到电阻最大值位置，旋转调速手轮，使转速慢慢上升，当电压上升到大于蓄电池电压时，拔出F5（即断开蓄电池），此时发电机进入状态。

（2）将转速调整开关27调到“高速”，将量程开关65向上扳，此时转速量程为转/分。

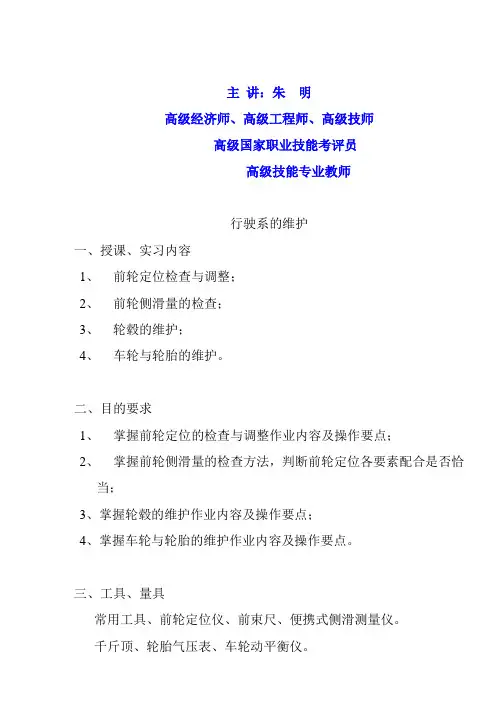

主讲：朱明高级经济师、高级工程师、高级技师高级国家职业技能考评员高级技能专业教师行驶系的维护一、授课、实习内容1、前轮定位检查与调整；2、前轮侧滑量的检查；3、轮毂的维护；4、车轮与轮胎的维护。

二、目的要求1、掌握前轮定位的检查与调整作业内容及操作要点；2、掌握前轮侧滑量的检查方法，判断前轮定位各要素配合是否恰当；3、掌握轮毂的维护作业内容及操作要点；4、掌握车轮与轮胎的维护作业内容及操作要点。

三、工具、量具常用工具、前轮定位仪、前束尺、便携式侧滑测量仪。

千斤顶、轮胎气压表、车轮动平衡仪。

四、教学方法现场实物授课、指导实习。

五、教具一台受检测的汽车。

受检测平衡的轮胎六、准备工作（略）前轮定位的检查与调整操作步骤及技术要求一、前轮前束的检查与调整1、前轮前束的检查；2、前轮前束的调整。

二、车轮外倾角的检查与调整1、车轮外倾角的检查；2、车轮外倾角的调整；注意：奥迪、桑塔纳桥车在调好车轮外倾后，必须重新检查调整前束。

三、主销内倾角的检查与调整1、主销内倾角检查；2、主销内倾角调整板书：113页四、主销后倾角的检查与调整1、主销后倾角检查；2、主销后倾角的调整。

主销后倾角一般是不能调整的。

但对于非独立悬架转向桥来说，可以在前轮和钢板弹簧之间加上楔形垫块进行调整，垫块加在前面，主销后倾角变小，垫块加在后面，主销后倾角变大。

以上各检查和调整倾角板书：111~114页前轮侧滑量的检查操作步骤及技术要求一、准备1、清理测试器周围的机油、砂石、污泥等杂物。

2、清理干净轮胎上的油污、水渍或花纹槽中的石子等。

3、检查轮胎气压是否符合规定，若气压过低应充气。

二、测量1、在水平台面上，相互平行并与车轮对正放置左、右测试器，然后使汽车前轮左右侧同时驶上测试器踏板上。

2、若测试器与台面的高度不同时，可使用前后辅助板。

3、使两根悬置的指针互相对合.4、将车辆沿测试器中心线直径驶入.5、使转向盘保持直线行驶状态,此时车辆平稳地通过测试器.注意汽车驶入时,应以4~5 km/n的速度行驶.6、通过悬置的指针,读取通过测试器时的最大读数.三、判定与调整当测试器指示值超过刻度所指5时（表示每行驶1KM，轮胎的侧滑量为5M，应检查车轮轴承，转向拉杆头销或转向节主销等处的松旷程度和前轮定位状况，根据需要进行维修或调整。

主讲：朱明高级经济师、高级工程师、高级技师高级国家职业技能考评员高级技能专业教师汽车尾气排放一授课、实习内容：1 汽油车尾检测方法，2 柴油车尾气检测方法。

二目的要求：使学生了解汽车尾气的检测方法，初步、掌握使用检测低度具检测汽车尾气。

三工具：1不分光红外线CO和HC气体检测仪。

2滤纸式烟度计检测仪。

四教学方法：现场实物授课、实习指导。

五教具汽油车发动机、柴油机发动机各一台。

六注意事项：1汽油车尾气检测注意事项。

①检测时一定要把发动机怠速和温度控制在规定范围内。

②检测时导管不得发生弯折现象。

③多辆汽车连续检测时，一定要待仪表指针回到零后，再进行下一辆汽车的测量。

④不要在有油或有机溶剂的地方检测；注意检测地点通风换气。

⑤检测结束不要放在即把取样探头从排气管中抽出。

⑥取样探头不用时要垂直吊挂，不要平放，以防管内积水腐蚀探头。

⑦检测仪不要放在湿度大，温度变化大，振动大或倾斜的地方；并定期检查仪器设备。

2柴油车尾气检测注意事项①从取样探头至抽气泵的取样软管，最好能逐渐向下斜，以防止冷凝水流入抽气泵。

弄湿滤纸。

②取样软管采用规定的内径和长度尺寸的称管，不得随意用别的称管代替。

③测取滤纸染黑度时，要注意光电传感器与滤纸贴紧。

④光电传感器不用时，应该套上测头盖或避开强光放置。

⑤指示装置应避开有振动和湿度大的地方放置⑥指示装置不用时，应把测量开关按到“关”的位置，以免在移动或运输时损坏电表表头。

⑦滤纸和校准用标准烟样，不要放置在日光下曝晒或多尘的地方。

⑧标准烟样要定期更换。

⑨检测仪具要定期检查。

七、准备工作：略汽车尾气排放检测一、汽车尾气排放检测目的汽车发动机工作时排出的废气，含大量的害成分，如CO〈一氧化碳〉、HC〈碳氢化合物〉等。

这些有害物质散发到大气中达到一定浓度后，将对人体和生物造成极大危害，即所谓排气公害。

为能有效地控制汽车尾气排放中有害物质的浓度，减小汽车对环境的污染，使有害气体的排放符合国家规定的标准，必须定期对汽车尾气的检测。

课题五发动机综合检测仪任务1 用发动机综合检测仪检测汽油车【任务内容】1．认识发动机综合检测仪的结构与工作原理；2．用发动机综合检测仪检测汽油机性能；3．用发动机综合检测仪检测汽油机电控系统参数。

【任务目标】1．了解汽车发动机综合检测仪的结构、工作原理及使用方法；2．掌握正确运用发动机综合检测仪检测汽油机性能的操作方法；3．掌握正确运用发动机综合检测仪检测汽油机电控系统参数的操作方法。

【任务实施】先由学员熟悉如下工作页，了解本任务内容。

在学习相关知识点后，利用工作页，在教师的指导下完成本任务，同时完成工作页相关内容的填写。

用发动机综合检测仪检测汽油车任务工作页一、人员及设备要求：劳动组织：每小组由4至6名学生组成，指定3名学生分别负责安全监督、仪器操纵、数据记录，其余同学观摩学习；老师负责安全与技术指导，组织学生轮换操作。

设备准备：每小组元征EA3000发动机综合检测仪一套，丰田5A发动机一台（整车或台架），坐标纸若干；二、测量准备工作：1．每做一步请在（）中打“√”对于整车：在车轮上垫上止动块（），拉紧手刹（），空档（），打开发动机仓（），铺上维修护裙（），视情况拆除发动机塑料罩（）。

对于发动机实验台架：检查配件是否齐全，旋转部件是否有异物卡住或接触，对于不正常情况向老师报告，再排除。

（）2．接线：接测量用传感器及探头（1）点火系统接线：首先将电瓶电压拾取器1280403的红、黑夹分别连接到电瓶的正、负极上，再将一缸信号拾取器夹1280406在一缸高压线上，再联接分缸的高压信号拾取器。

思考：该车能否测取点火线圈初级信号？答：（2）点火提前角频闪灯的连接：如图5—1，将频闪灯1280411连接到主机上；图5—1点火提前角频闪灯的连接思考：将频闪灯对着发动机可以测量发动机的点火提前角。

（3）起动系统连线：如图5—2将1280404起动电流拾取器连接好。

（4）充电系统连接：如图5—3将1280405充电电流拾取器及充电电压探针连接好；此步骤的目的是将和两个信号传给EA3000。

课题六废气检测仪任务1 用五气废气分析仪对汽油车进行废气检测【任务内容】1．认识汽车五气废气分析仪的组成与基本原理；2．对汽车五气废气分析仪进行设置、校准、检漏及调零；3．运用五气废气分析仪对汽油车尾气进行检测。

【任务目标】1．了解汽车五气废气分析仪的结构、面板及基本原理；2．掌握汽车五气废气分析仪的设置、校准、检漏及调零等基本知识；3．掌握正确运用汽车五气废气分析仪对汽油车尾气检测的方法。

【任务实施】先由学员熟悉如下工作页，了解本任务内容。

在学习相关知识点后，利用工作页，在教师的指导下完成本任务，同时完成工作页相关内容的填写。

用五气废气分析仪对汽油车进行废气检测任务工作页一、人员及设备要求：劳动组织：每小组由4至6名学生组成，指定3名学生分别负责安全监督、仪器操纵、数据记录，其余同学观摩学习；老师负责安全与技术指导，组织学生轮换操作。

设备准备：每小组汽车五气废气分析仪1台，发动机实验台架或整车一台；二、认识汽车排气分析仪的结构、功能及面板1．请记录学习用排气分析仪的型号：。

2．请观察，除了主机外，还有哪些附件，请记录并简要叙述其作用：（1）附件一名称：作用：。

（2）附件二名称：作用：。

（3）附件三名称：作用：。

（4）其它附件名称与作用：。

3．请画出主机前面板及后面板结构简图，并简单标出名称：正面板结构图后面板结构图4．对于上述两个图中，各部分的功能不够明确的有哪些？5．对于上述不够明确的地方是否弄明白？（查资料、问老师或同学）是（）否（）三、用五气废气分析仪对汽油车尾气进行检测前的准备：1．配件组装与检查（做完在括号内打√）（1）组装抽样探头并接到主机上；（）（2）确认前置过滤器、分水过滤器、粉尘过滤器及二次过滤器里装有洁净的滤芯和滤纸。

（）（3）将电源线、打印机、转速测量钳及油温感应器接上主机。

（）2．仪器预热插上电源，打开主机开关，此时屏幕显示内容为：3.仪器泄漏检查仪器预热结束后，可能自动转入泄漏检查状态，否则要在主菜单中进行泄漏检查。
