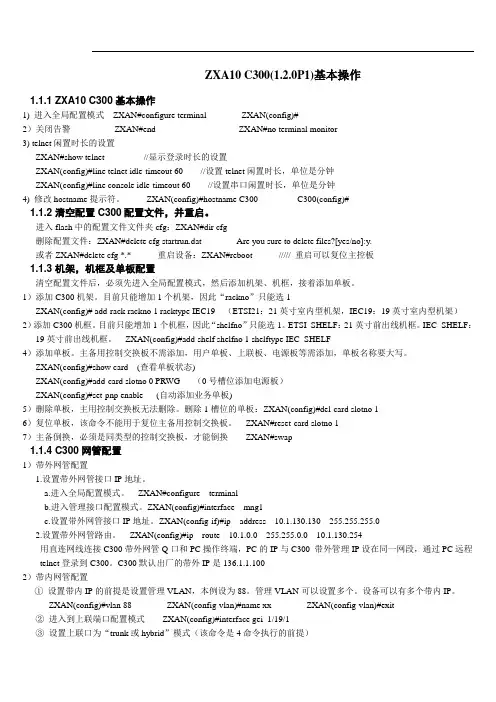

ZXA10 C300(1.2.0P1)基本操作1.1.1 ZXA10 C300基本操作1) 进入全局配置模式ZXAN#configure terminal ZXAN(config)#2）关闭告警ZXAN#end ZXAN#no terminal monitor3) telnet闲置时长的设置ZXAN#show telnet //显示登录时长的设置ZXAN(config)#line telnet idle-timeout 60 //设置telnet闲置时长，单位是分钟ZXAN(config)#line console idle-timeout 60 //设置串口闲置时长，单位是分钟4) 修改hostname提示符。

ZXAN(config)#hostname C300 C300(config)#1.1.2 清空配置C300配置文件，并重启。

进入flash中的配置文件文件夹cfg：ZXAN#dir cfg删除配置文件：ZXAN#delete cfg startrun.dat Are you sure to delete files?[yes/no]:y.或者ZXAN#delete cfg *.* 重启设备：ZXAN#reboot ///// 重启可以复位主控板1.1.3 机架，机框及单板配置清空配置文件后，必须先进入全局配置模式，然后添加机架、机框，接着添加单板。

1）添加C300机架。

目前只能增加1个机架，因此“rackno”只能选1ZXAN(config)# add-rack rackno 1 racktype IEC19 （ETSI21：21英寸室内型机架，IEC19：19英寸室内型机架）2）添加C300机框。

目前只能增加1个机框，因此“shelfno”只能选1。

ETSI_SHELF：21英寸前出线机框。

IEC_SHELF：19英寸前出线机框。

ZXAN(config)#add-shelf shelfno 1 shelftype IEC_SHELF4）添加单板。

PFU，SFU，SRU丌能混插，只能插在各自特定的槽位上。
ZXCTN9000-E产品构架说明 硬件说明——9000-8E
前面
ZXCTN9000-E产品构架说明 硬件说明——9000-8E
ZXCTN 9000-8E机箱的背面共有10个插槽
– 5个风扇插槽 – 4个电源插槽 – 1个环境监控板插槽（环境监控板为选配）
后面
ZXCTN9000-E产品构架说明 硬件说明——9000-8E——电源
ZXCTN 9000-8E的直流电源模块输出-48V DC为系统供电，提供系统2+2冗余备 份。直流电源模块后插，采用4个55 A模块，2分区供电，每个分区实现1+1备 份供电。
• 输出短路保护功能
•
• • • • • •
空开状态检测及告警上报功能
ZXCTN 9000-3E机箱的正面共有5个插槽
– 3个网络处理板插槽（PFU）是通用的，不线路接口板（PIU）配对 使用，从下到上槽位号依次为0-2 – 2个主控板插槽（MPU） PFU，SRU丌能混插，只能插在各自特定的槽位上。
ZXCTN9000-E产品构架说明 硬件说明——9000-3E
直流机箱槽位分布——前面
• ZXCTN 6220子架采用横插式结构，分为交换主控时钟板区、 业务线卡区、电源板区、风扇区等。ZXCTN 6220子架可以 安装到IEC 300 mm深后立柱机柜或ETS 300 mm深后立柱机 柜
ZXCTN6300/6200/6220设备V2.0R2高级硬件介绍
• ZXCTN 6220子架插板区的板位排列
交流机箱槽位分布——前面
ZXCTN9000-E产品构架说明 硬件说明——9000-3E
ZXCTN 9000-3E直流机箱的背面 共有4个插槽

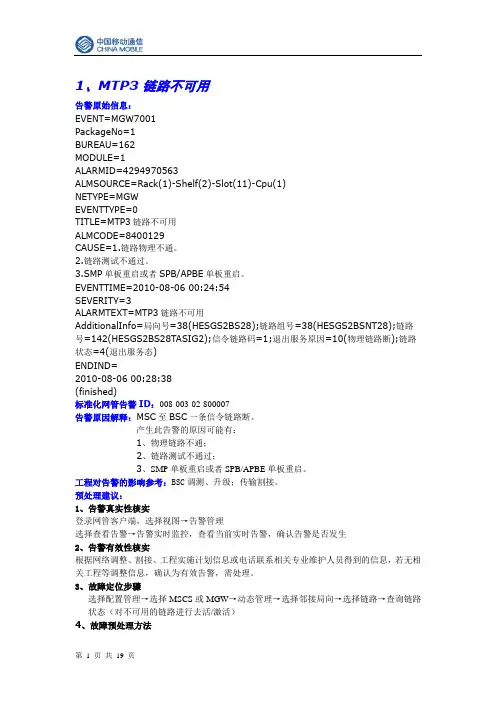

1、MTP3链路不可用告警原始信息：EVENT=MGW7001PackageNo=1BUREAU=162MODULE=1ALARMID=4294970563ALMSOURCE=Rack(1)-Shelf(2)-Slot(11)-Cpu(1)NETYPE=MGWEVENTTYPE=0TITLE=MTP3链路不可用ALMCODE=8400129CAUSE=1.链路物理不通。

2.链路测试不通过。

3.SMP单板重启或者SPB/APBE单板重启。

EVENTTIME=2010-08-06 00:24:54SEVERITY=3ALARMTEXT=MTP3链路不可用AdditionalInfo=局向号=38(HESGS2BS28);链路组号=38(HESGS2BSNT28);链路号=142(HESGS2BS28TASIG2);信令链路码=1;退出服务原因=10(物理链路断);链路状态=4(退出服务态)ENDIND=2010-08-06 00:28:38(finished)标准化网管告警ID：008-003-02-800007告警原因解释：MSC至BSC一条信令链路断。

产生此告警的原因可能有：1、物理链路不通；2、链路测试不通过；3、SMP单板重启或者SPB/APBE单板重启。

工程对告警的影响参考：BSC调测、升级；传输割接。

预处理建议：1、告警真实性核实登录网管客户端，选择视图→告警管理选择查看告警→告警实时监控，查看当前实时告警，确认告警是否发生2、告警有效性核实根据网络调整、割接、工程实施计划信息或电话联系相关专业维护人员得到的信息，若无相关工程等调整信息，确认为有效告警，需处理。

3、故障定位步骤选择配置管理→选择MSCS或MGW→动态管理→选择邻接局向→选择链路→查询链路状态（对不可用的链路进行去活/激活）4、故障预处理方法1）MTP3发起的断链请求，可能是两次链路测试不通过导致；2）检查链路两端配置、物理连线等；3）误码高，链路质量不好，需要从工程方面检查配置，包括E1的阻抗、时钟等；4）在服务状态下，收到对端的SIOS，这时需要确认对端断链原因；5）检查链路两端配置是否一致，包括点码，SLC；6）检查链路如果配置需要测试，是否配置测试码；7）检查是否有SMP单板或者SPB/APBE单板重启的告警；8）若告警消除，系统工作恢复正常。

2.1.2 系统总体结构
2.1.4 背板（MB1）
背板作为 ZXMP S320 设备机箱的后背板固定在机箱中 ，是连接各个单板的载体， ZXMP S320 设备同外部信 号的联系也是通过背板上的各个接口来实现的。在背板 上分布有 38M 的数据总线、19M 和 38M 时钟信号线、 8kHz 帧信号线、64K 开销时钟信号线以及板在位线、 电源线等，通过遍布背板的插座将各个单板之间、设备 和外部信号之间联系起来。
数据的透明传输； 2）透传模式：仅在测试时使用，此时以太网板相当于一个HUB，所有
的端口都处于一个端口组内，相当于透明传输； 3）虚拟局域网模式：不支持QinQ功能，能够进行基于VLAN+MAC地址
的交换，需要设置用户口和系统口的VLAN模式，需要创建虚拟局域网 ； 4）虚拟通道模式：与虚拟局域网模式的区别在于支持QinQ功能，能 够进行基于VLAN+MAC地址的交换。
3、交叉矩阵：按需求对线路信号、支路
信号中的VC进行交叉连接，实现线路-线 路、线路-支路、支路-支路间的交叉连接； 满足上、下电路等功能。
5、通信与控制：采集设备各单元的 数据；通过DCC通道传到网关； 接 收网管系统的命令并执行
4、定时电路：对内：向设备的各单元 提供定时信号；对外：外定时；提取 定时；保持/自由运行方式；定时基准 倒换。
为满足不同的传输距离等工程需求，OIB1 可提供S-1.1，L-1.1，L1.2等多种光接口收发模块，对于一个OIB1板的型号描述需要包含上 述信息，例如：OIB1D-S1.1表示提供两路 S-1.1标准光接口的STM-1 光接口板。
OIB1板上光接口适用的光纤连接器类型为SC/PC型。
OIB1板的面板上为每个光口设有一个可变颜色的线路状态指示灯。当 指示灯为绿色，1 秒闪烁 1 次时，表示本板正常运行；指示灯为红 色，1 秒闪烁1次表示对应光路有告警。
