基于蚁群算法PID控制器的应用研究

蚁群算法在PID控制中的应用及其参数影响作者：孙铁成张思敏李超波来源：《现代电子技术》2015年第20期摘要：鉴于传统PID参数整定方法的不足，提出了一种采用蚁群算法优化选取PID控制参数的方法。

通过建立数学模型将PID控制参数选择问题抽象成路径选择问题，从而将蚁群算法成功的应用于PID参数优选，并对寻优过程进行了仿真。

将结果与常用的临界比例度法整定的结果进行了比较，发现基于蚁群算法的PID参数优选方案可使系统超调量大幅减小，并明显缩短系统调节时间，具有良好的应用前景。

此外，讨论了蚁群算法中的关键参数对算法性能的影响，对比了不同参数下算法的收敛速度和求解质量。

关键词： PID控制；蚁群算法；信息素；参数优选中图分类号： TN911⁃34； TP301.6 文献标识码： A 文章编号： 1004⁃373X（2015）20⁃0020⁃06Application and parameter influence of ACO in PID controlSUN Tiecheng， ZHANG Simin， LI Chaobo（Key Laboratory of Microelectronics Devices and Integrated Technology， Institute of Microelectronics， Chinese Academy of Science， Beijing 100029， China）Abstract： In view of the deficiencies of traditional PID parameters tuning method， a new method to optimize and select PID control parameters by means of ACO （ant colony algorithm） is proposed， in which the selection problem of PID control parameters is abstracted into the routing selection problem by building a mathematical model， thus ACO is applied successfully to PID parametric optimization and the optimizing process is simulated. It is found by comparing with tuned results of common critical proportioning method that the PID parameter optimization scheme based on ACO can reduce system overshoot significantly and shorten tuning time of system obviously， and has a great application prospect. In addition， the influence of key parameter in ACO on algorithm performance is discussed， and convergence velocity and solution quality of the algorithm with different parameters are compared.Keywords： PID control； ant colony algorithm； pheromone； parameter optimization0 引言PID控制是最早发展起来的控制策略之一，由于其算法简单易实现、鲁棒性好、可靠性高、不依赖被控对象的数学模型，因此至今仍然是工业控制领域应用最广泛的控制方式。

基于二进制蚁群算法的自适应pid控制器优化设计与整定方法(一)基于二进制蚁群算法的自适应PID控制器优化设计与整定方法什么是二进制蚁群算法概述二进制蚁群算法是一种基于群体智能的优化算法，它模拟了蚂蚁的行为来求解最优解。

工作原理二进制蚁群算法从一个随机初始位置出发，每个蚂蚁根据环境信息(可能是信息素浓度等)进行状态转移，最终蚂蚁群汇聚于最优解。

什么是自适应PID控制概述自适应PID控制是一种能够根据当前情况自动调整参数的PID控制器，它能够适应不稳定和时变的系统，提高控制效果。

工作原理自适应PID控制通过监测系统的反馈信号和误差信号，实时调整三个控制参数(Kp,Ki,Kd)，从而实现对控制系统的自适应调整。

二进制蚁群算法优化自适应PID控制器设计过程确定目标函数二进制蚁群算法需要定义一个目标函数来评价每个解的优劣。

在优化自适应PID控制器的设计过程中，目标函数可设为系统稳态误差和超调量的加权和。

确定决策变量决策变量即为自适应PID控制器的三个参数(Kp,Ki,Kd)，在进行优化时需要设定搜索空间和决策变量的范围。

生成蚁群通过二进制编码的方式生成蚁群，每只蚂蚁代表一个可能的解。

初始时将所有蚂蚁放入搜索空间中的某一点。

定义状态转移概率将每个蚂蚁的二进制编码转化为实际控制器参数，使用目标函数评价其性能后，定义状态转移概率，采用轮盘赌等方式进行状态转移，模拟蚂蚁的寻找路径过程。

更新信息素浓度每次蚂蚁找到更优的解时，释放一定量的信息素，更新信息素浓度，使得其他蚂蚁更容易找到更优解。

迭代搜索通过多次迭代搜索，蚂蚁群汇聚于最优解，同时得到了最优自适应PID 控制器的参数值。

总结本文介绍了二进制蚁群算法和自适应PID控制的概念和工作原理，并给出了基于二进制蚁群算法的自适应PID控制器优化设计过程。

该方法通过模拟蚂蚁的行为进行搜索，能够快速找到最优控制器参数。

通过运用该方法，可大幅度提高控制系统的稳定性和性能。

实际应用基于二进制蚁群算法的自适应PID控制器优化设计与整定方法已经在许多领域得到了广泛应用。

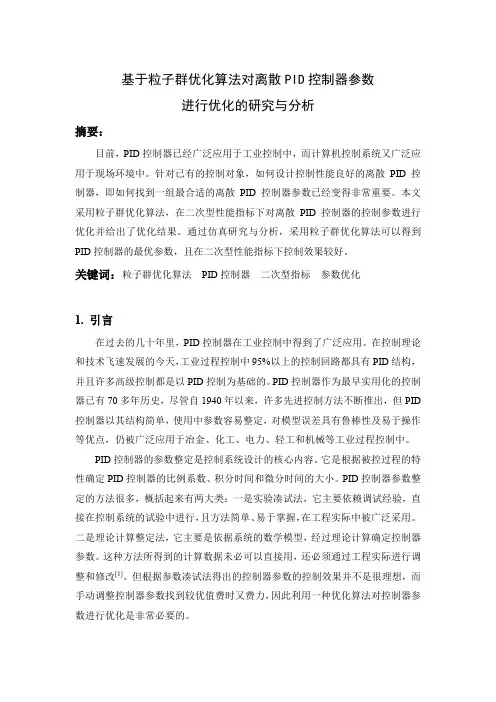

基于粒子群优化算法对离散PID控制器参数进行优化的研究与分析摘要：目前，PID控制器已经广泛应用于工业控制中，而计算机控制系统又广泛应用于现场环境中。

针对已有的控制对象，如何设计控制性能良好的离散PID控制器，即如何找到一组最合适的离散PID控制器参数已经变得非常重要。

本文采用粒子群优化算法，在二次型性能指标下对离散PID控制器的控制参数进行优化并给出了优化结果。

通过仿真研究与分析，采用粒子群优化算法可以得到PID控制器的最优参数，且在二次型性能指标下控制效果较好。

关键词：粒子群优化算法PID控制器二次型指标参数优化1. 引言在过去的几十年里，PID控制器在工业控制中得到了广泛应用。

在控制理论和技术飞速发展的今天，工业过程控制中95%以上的控制回路都具有PID结构，并且许多高级控制都是以PID控制为基础的。

PID控制器作为最早实用化的控制器已有70多年历史，尽管自1940年以来，许多先进控制方法不断推出，但PID 控制器以其结构简单，使用中参数容易整定，对模型误差具有鲁棒性及易于操作等优点，仍被广泛应用于冶金、化工、电力、轻工和机械等工业过程控制中。

PID控制器的参数整定是控制系统设计的核心内容。

它是根据被控过程的特性确定PID控制器的比例系数、积分时间和微分时间的大小。

PID控制器参数整定的方法很多，概括起来有两大类：一是实验凑试法，它主要依赖调试经验，直接在控制系统的试验中进行，且方法简单、易于掌握，在工程实际中被广泛采用。

二是理论计算整定法，它主要是依据系统的数学模型，经过理论计算确定控制器参数。

这种方法所得到的计算数据未必可以直接用，还必须通过工程实际进行调整和修改[1]。

但根据参数凑试法得出的控制器参数的控制效果并不是很理想，而手动调整控制器参数找到较优值费时又费力，因此利用一种优化算法对控制器参数进行优化是非常必要的。

为此，本文采用粒子群优化算法，在二次型性能指标下对离散PID 控制器的控制参数进行优化并给出了优化结果，同时通过仿真进行研究与分析。
